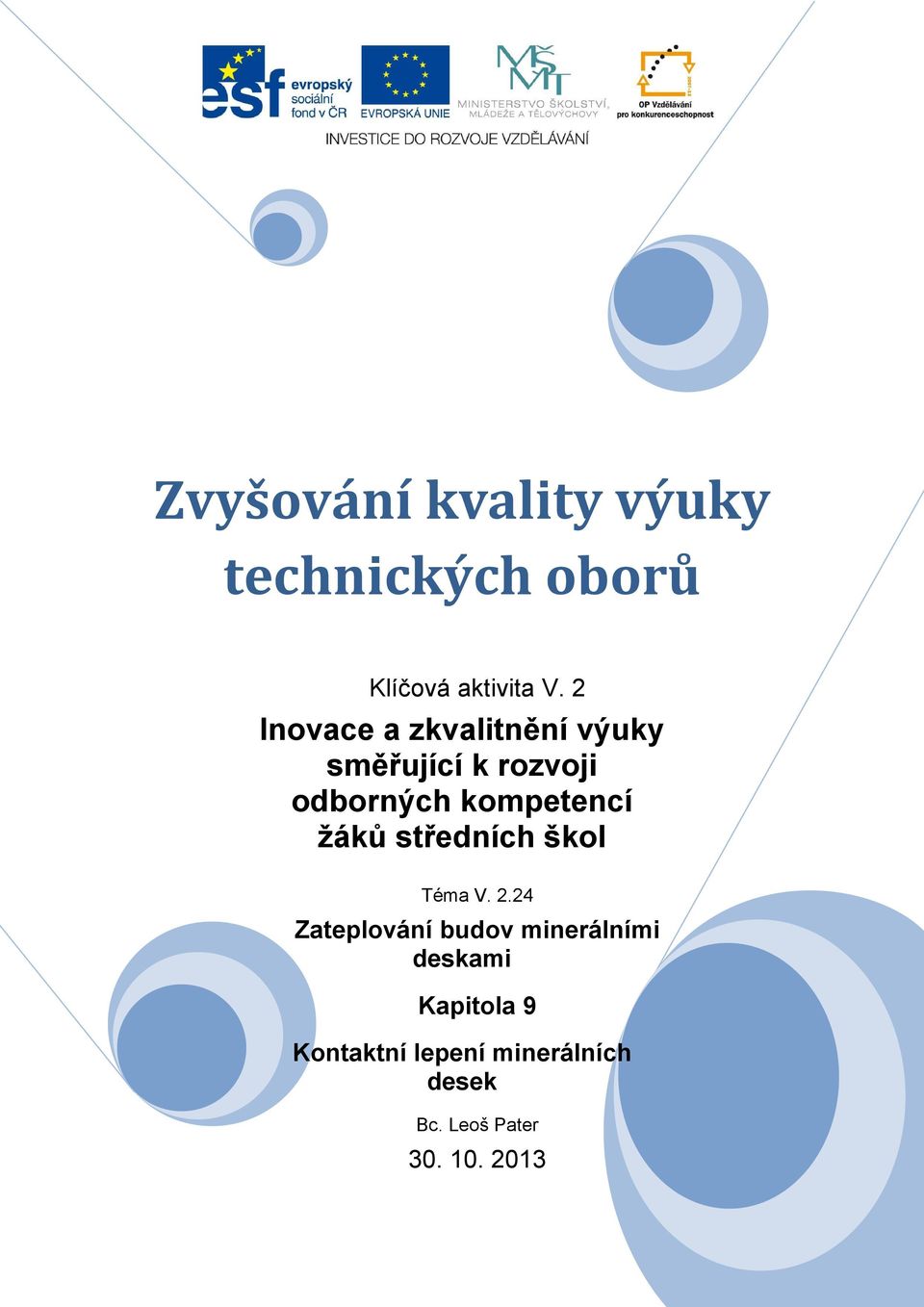

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V Zateplování budov minerálními deskami Kapitola 9 Kontaktní lepení minerálních desek Bc. Leoš Pater

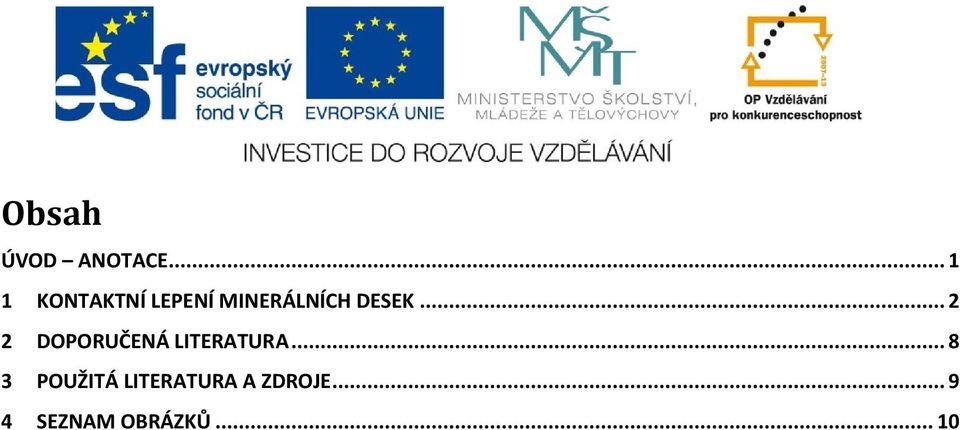

2 Obsah ÚVOD ANOTACE KONTAKTNÍ LEPENÍ MINERÁLNÍCH DESEK DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE SEZNAM OBRÁZKŮ... 10

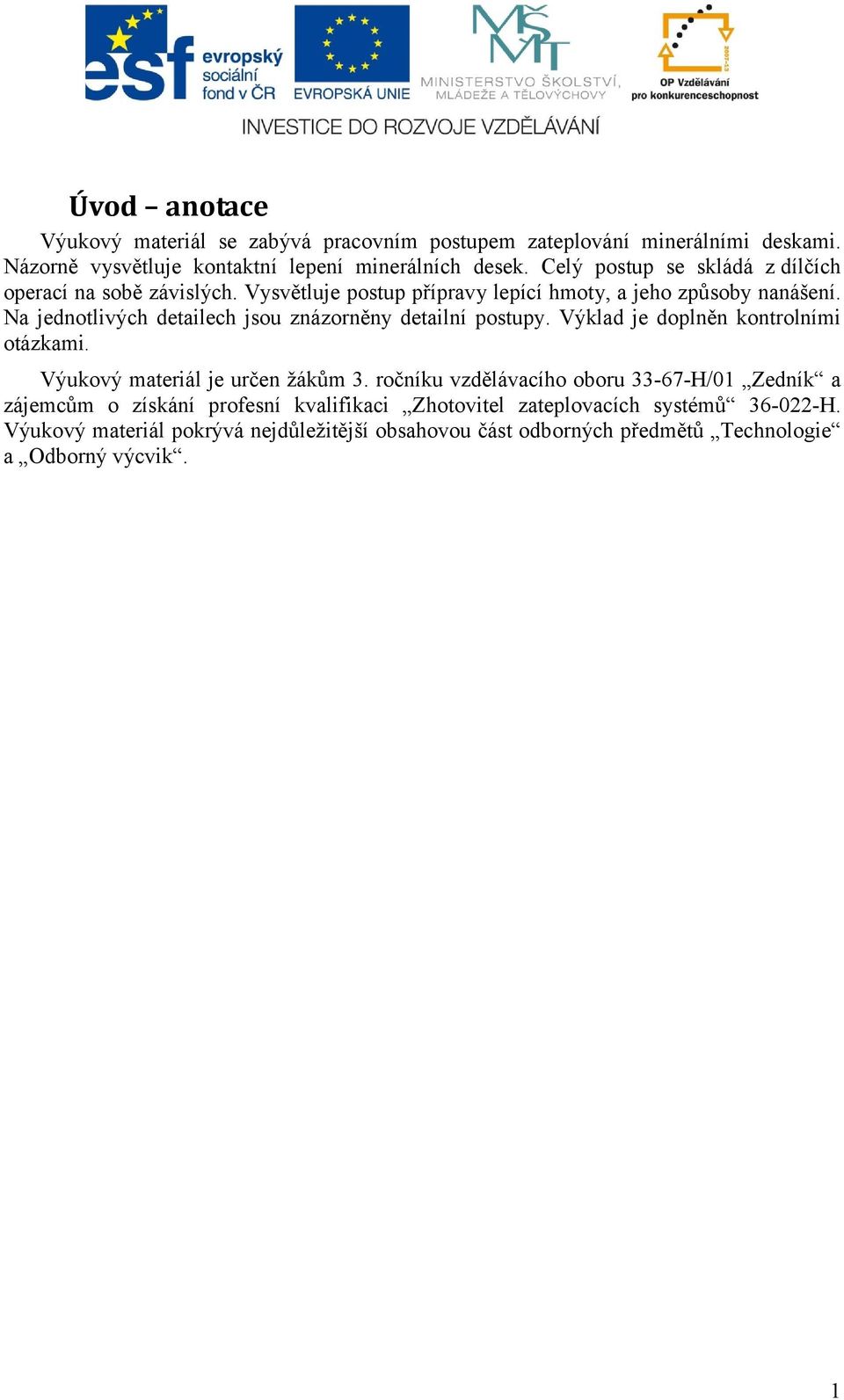

3 Úvod anotace Výukový materiál se zabývá pracovním postupem zateplování minerálními deskami. Názorně vysvětluje kontaktní lepení minerálních desek. Celý postup se skládá z dílčích operací na sobě závislých. Vysvětluje postup přípravy lepící hmoty, a jeho způsoby nanášení. Na jednotlivých detailech jsou znázorněny detailní postupy. Výklad je doplněn kontrolními otázkami. Výukový materiál je určen žákům 3. ročníku vzdělávacího oboru H/01 Zedník a zájemcům o získání profesní kvalifikaci Zhotovitel zateplovacích systémů H. Výukový materiál pokrývá nejdůležitější obsahovou část odborných předmětů Technologie a Odborný výcvik. 1

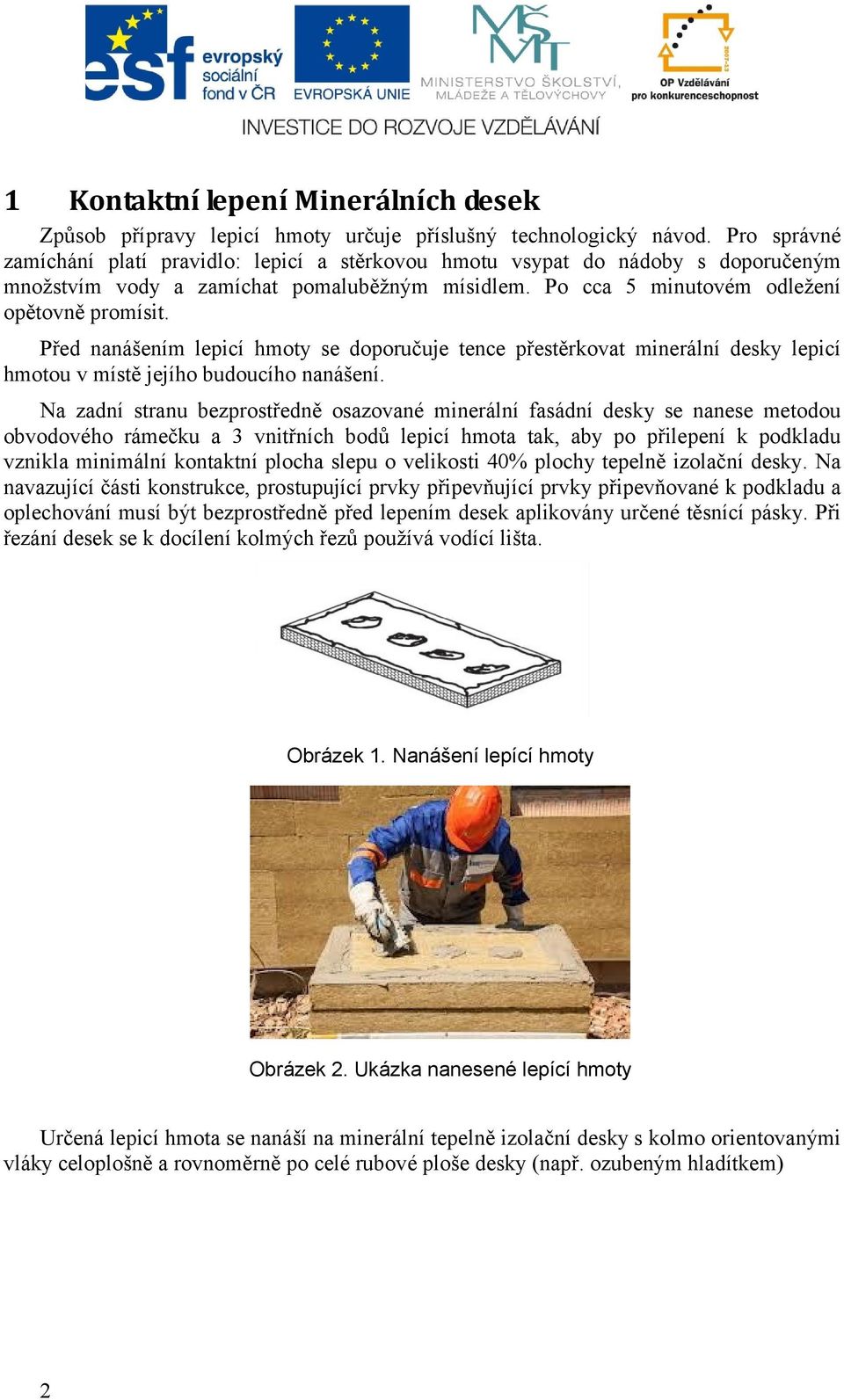

4 1 Kontaktní lepení Minerálních desek Způsob přípravy lepicí hmoty určuje příslušný technologický návod. Pro správné zamíchání platí pravidlo: lepicí a stěrkovou hmotu vsypat do nádoby s doporučeným množstvím vody a zamíchat pomaluběžným mísidlem. Po cca 5 minutovém odležení opětovně promísit. Před nanášením lepicí hmoty se doporučuje tence přestěrkovat minerální desky lepicí hmotou v místě jejího budoucího nanášení. Na zadní stranu bezprostředně osazované minerální fasádní desky se nanese metodou obvodového rámečku a 3 vnitřních bodů lepicí hmota tak, aby po přilepení k podkladu vznikla minimální kontaktní plocha slepu o velikosti 40% plochy tepelně izolační desky. Na navazující části konstrukce, prostupující prvky připevňující prvky připevňované k podkladu a oplechování musí být bezprostředně před lepením desek aplikovány určené těsnící pásky. Při řezání desek se k docílení kolmých řezů používá vodící lišta. Obrázek 1. Nanášení lepící hmoty Obrázek 2. Ukázka nanesené lepící hmoty Určená lepicí hmota se nanáší na minerální tepelně izolační desky s kolmo orientovanými vláky celoplošně a rovnoměrně po celé rubové ploše desky (např. ozubeným hladítkem) 2

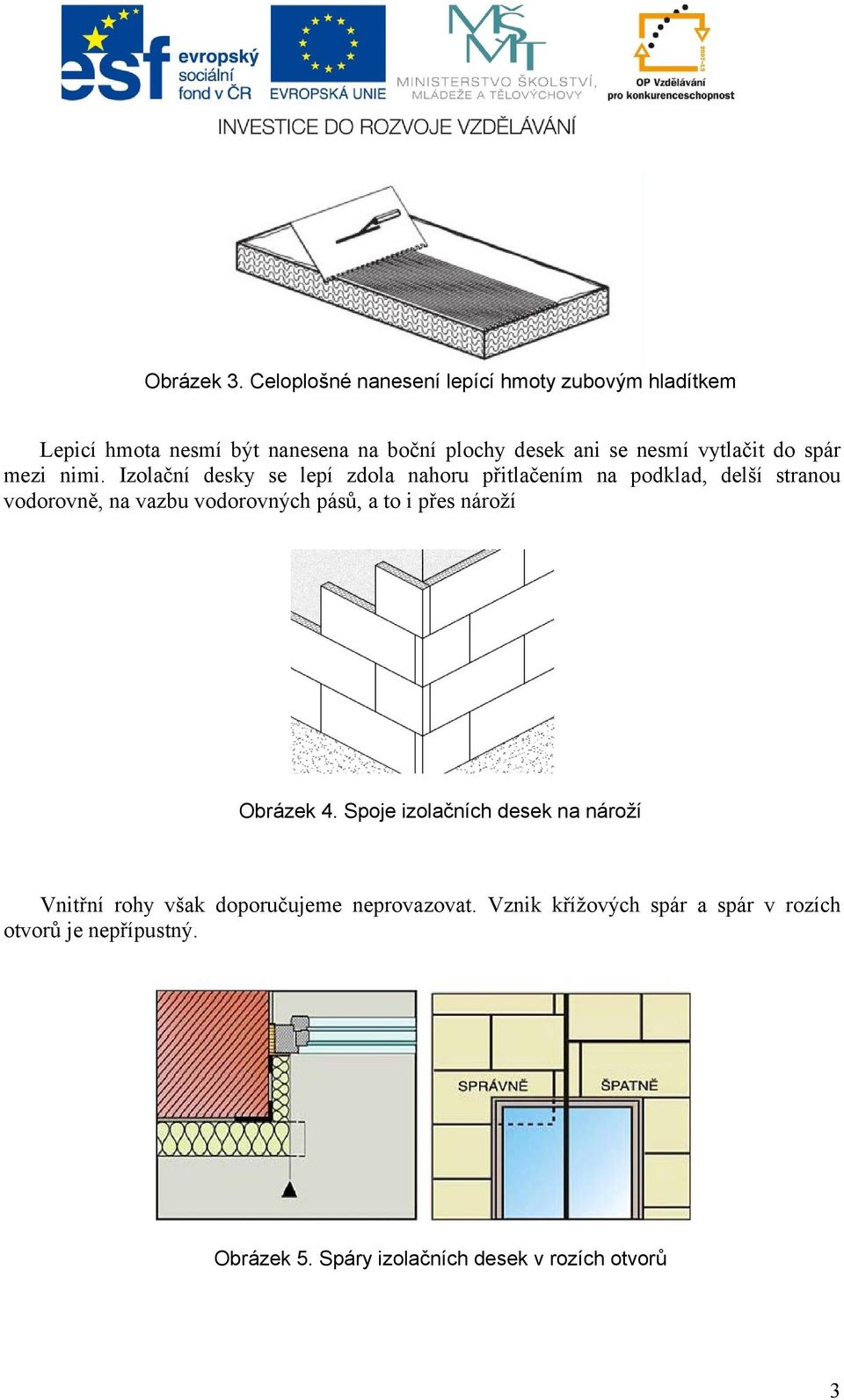

5 Obrázek 3. Celoplošné nanesení lepící hmoty zubovým hladítkem Lepicí hmota nesmí být nanesena na boční plochy desek ani se nesmí vytlačit do spár mezi nimi. Izolační desky se lepí zdola nahoru přitlačením na podklad, delší stranou vodorovně, na vazbu vodorovných pásů, a to i přes nároží Obrázek 4. Spoje izolačních desek na nároží Vnitřní rohy však doporučujeme neprovazovat. Vznik křížových spár a spár v rozích otvorů je nepřípustný. Obrázek 5. Spáry izolačních desek v rozích otvorů 3

6 Izolační desky pod zakládací lištou se lepí ve směru shora dolů. Nestanoví-li stavební dokumentace jinak, lepí se přířezy izolačních desek i na ostění, na parapet a nadpraží okenního otvoru. Obrázek 6. Přířezy na ostění okna Obrázek 7. Přířezy na parapetu okna Obrázek 8. Přířezy v nadpraží okenního otvoru LEGENDA ke všem detailům: 1 stavební podklad, 2 lepicí hmota, 3 izolant, 4 vyztužená mezivrstva stěrková hmota, 5 povrchová úprava, 6 těsnicí páska, 7 pružný tmel, 8 průběžný dilatační profil, 9 rohový dilatační profil, 10 rozhraní dvou izolačních desek, 11 nárožní profil s okapničkou, 12 zakládací lišta, 13 nosná konstrukce tvarovky, 14 tvarovka, 15 děrovaný profil, 16 silikonový 4

7 tmel, 17 parapetní plech, 18 oplechování, 19 povrchová úprava soklu, 20 izolant desky z extrudovaného polystyrenu, 21 plastový ukončovací profil, 22 keramický pásek. U napojení ETICS na přilehlé konstrukce a u detailů prostupujících prvků musí být zamezeno vzniku trhlin a pronikání vody do ETICS. K tomu jsou určeny těsnicí pásky, ukončovací lišty, dilatační lišty nebo těsnění vytvořená pomocí pružných tmelů. Nutným opatřením proti pronikání vody do systému je klesající sklon prostupujících prvků směrem od podkladu k vnějšímu povrchu ETICS. Obrázek 9. Ukončení ETICS na rozhraní ETICS a stavební části Obrázek 10. Styk ETICS s pronikající částí stavební konstrukce Na nároží je vhodné izolační desky nalepit s přesahem (5-10 mm) a po vytvrdnutí lepicí hmoty (nejméně 1 den) je zaříznout a zabrousit. Izolační desky se lepí vždy těsně na sraz. Případné spáry nad 2 mm se vyplní přířezy z použitého izolantu. Vždy je nutno dodržet rovinnost vnější plochy izolantu. Doporučuje se lepit celé izolační desky. Lze použít i zbytky, je-li jejich šířka nejméně 150 mm, a to rozmístěné jednotlivě v ploše ETICS, nikdy ne na nárožích, v koutech, u ukončení 5

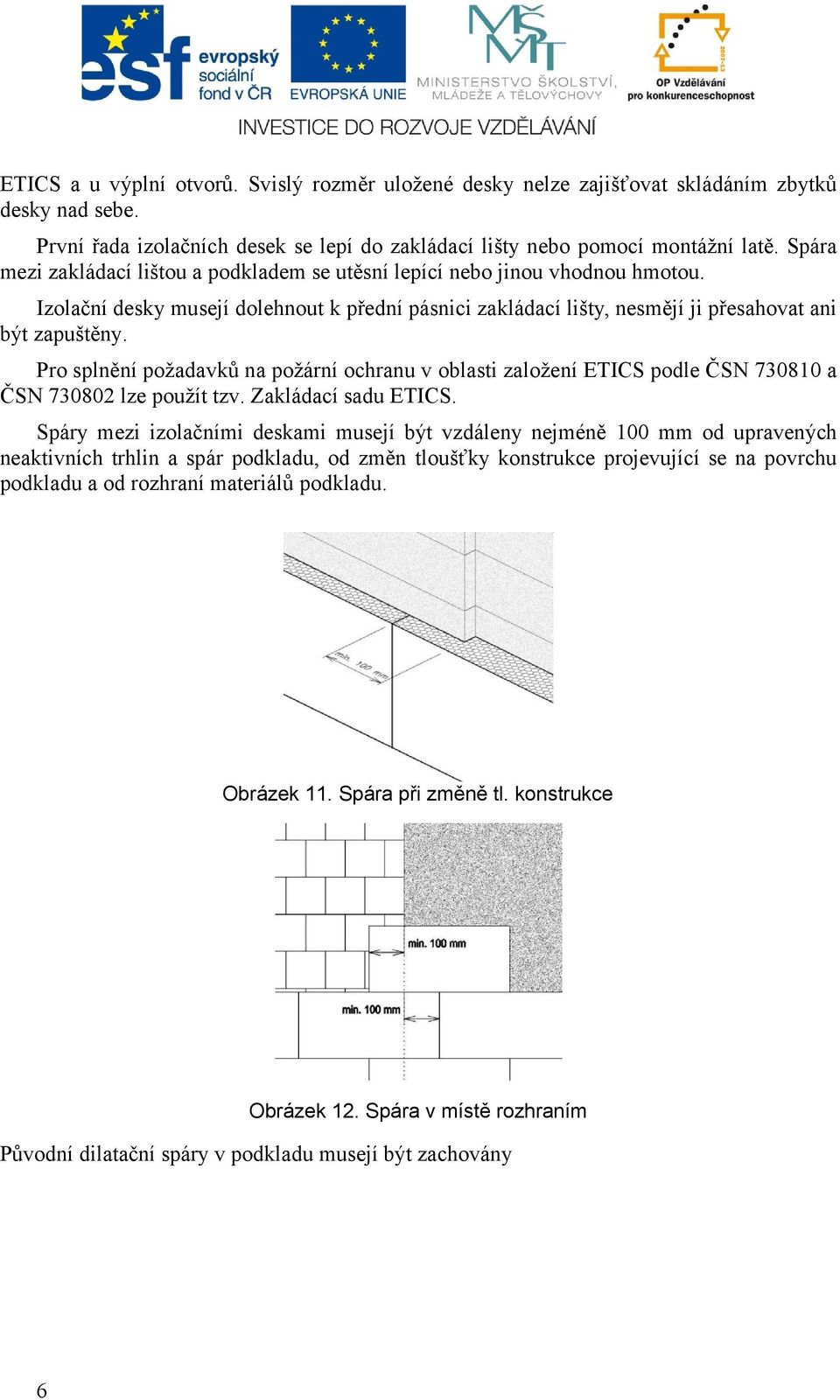

8 ETICS a u výplní otvorů. Svislý rozměr uložené desky nelze zajišťovat skládáním zbytků desky nad sebe. První řada izolačních desek se lepí do zakládací lišty nebo pomocí montážní latě. Spára mezi zakládací lištou a podkladem se utěsní lepící nebo jinou vhodnou hmotou. Izolační desky musejí dolehnout k přední pásnici zakládací lišty, nesmějí ji přesahovat ani být zapuštěny. Pro splnění požadavků na požární ochranu v oblasti založení ETICS podle ČSN a ČSN lze použít tzv. Zakládací sadu ETICS. Spáry mezi izolačními deskami musejí být vzdáleny nejméně 100 mm od upravených neaktivních trhlin a spár podkladu, od změn tloušťky konstrukce projevující se na povrchu podkladu a od rozhraní materiálů podkladu. Obrázek 11. Spára při změně tl. konstrukce Obrázek 12. Spára v místě rozhraním Původní dilatační spáry v podkladu musejí být zachovány 6

9 Obrázek 13. Dilatační spára Styk spár mezi izolačními deskami musí být ve vzdálenosti nejméně 100 mm od rohů stavebních otvorů. U otvorů se doporučuje osadit izolační desky s takovým přesahem, aby překryly přířezy z izolantu nalepené na ostění otvorů. Kontrolní otázky: 1. Popiš postup přípravy lepící hmoty Jaký přesah izolačních desek je vhodný použít na nároží?.... 7

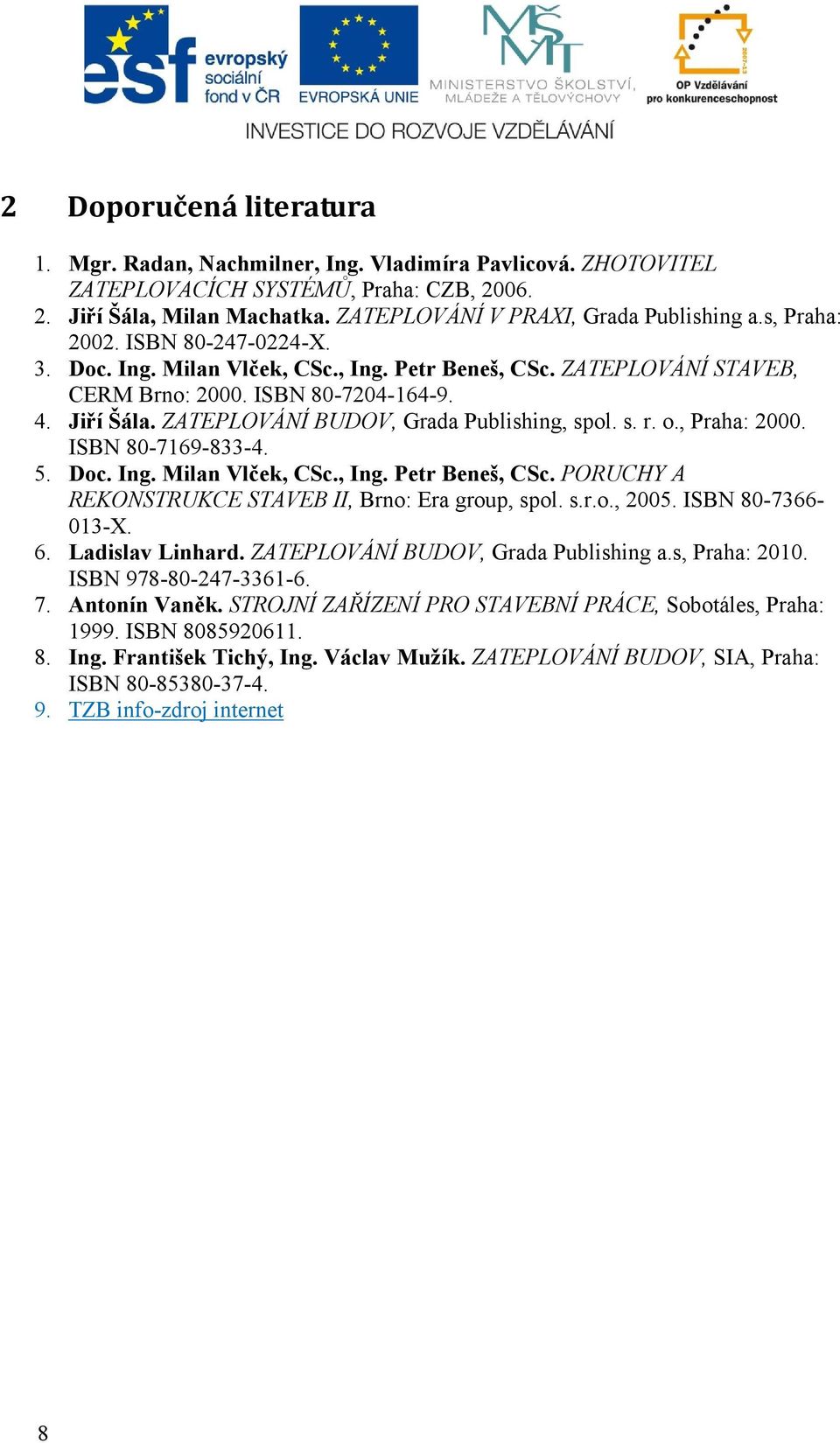

10 2 Doporučená literatura 1. Mgr. Radan, Nachmilner, Ing. Vladimíra Pavlicová. ZHOTOVITEL ZATEPLOVACÍCH SYSTÉMŮ, Praha: CZB, Jiří Šála, Milan Machatka. ZATEPLOVÁNÍ V PRAXI, Grada Publishing a.s, Praha: ISBN X. 3. Doc. Ing. Milan Vlček, CSc., Ing. Petr Beneš, CSc. ZATEPLOVÁNÍ STAVEB, CERM Brno: ISBN Jiří Šála. ZATEPLOVÁNÍ BUDOV, Grada Publishing, spol. s. r. o., Praha: ISBN Doc. Ing. Milan Vlček, CSc., Ing. Petr Beneš, CSc. PORUCHY A REKONSTRUKCE STAVEB II, Brno: Era group, spol. s.r.o., ISBN X. 6. Ladislav Linhard. ZATEPLOVÁNÍ BUDOV, Grada Publishing a.s, Praha: ISBN Antonín Vaněk. STROJNÍ ZAŘÍZENÍ PRO STAVEBNÍ PRÁCE, Sobotáles, Praha: ISBN Ing. František Tichý, Ing. Václav Mužík. ZATEPLOVÁNÍ BUDOV, SIA, Praha: ISBN TZB info-zdroj internet 8

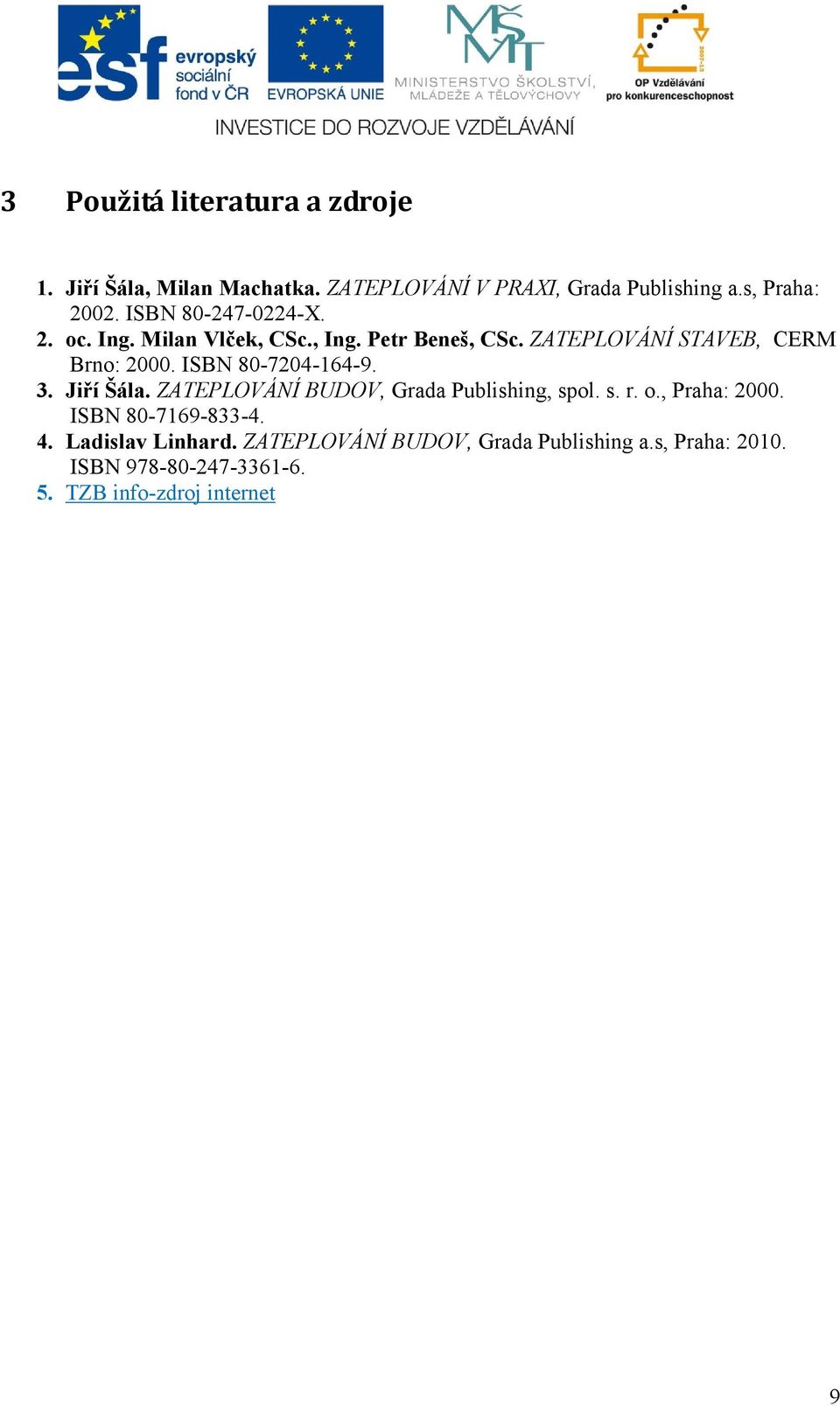

11 3 Použitá literatura a zdroje 1. Jiří Šála, Milan Machatka. ZATEPLOVÁNÍ V PRAXI, Grada Publishing a.s, Praha: ISBN X. 2. oc. Ing. Milan Vlček, CSc., Ing. Petr Beneš, CSc. ZATEPLOVÁNÍ STAVEB, CERM Brno: ISBN Jiří Šála. ZATEPLOVÁNÍ BUDOV, Grada Publishing, spol. s. r. o., Praha: ISBN Ladislav Linhard. ZATEPLOVÁNÍ BUDOV, Grada Publishing a.s, Praha: ISBN TZB info-zdroj internet 9

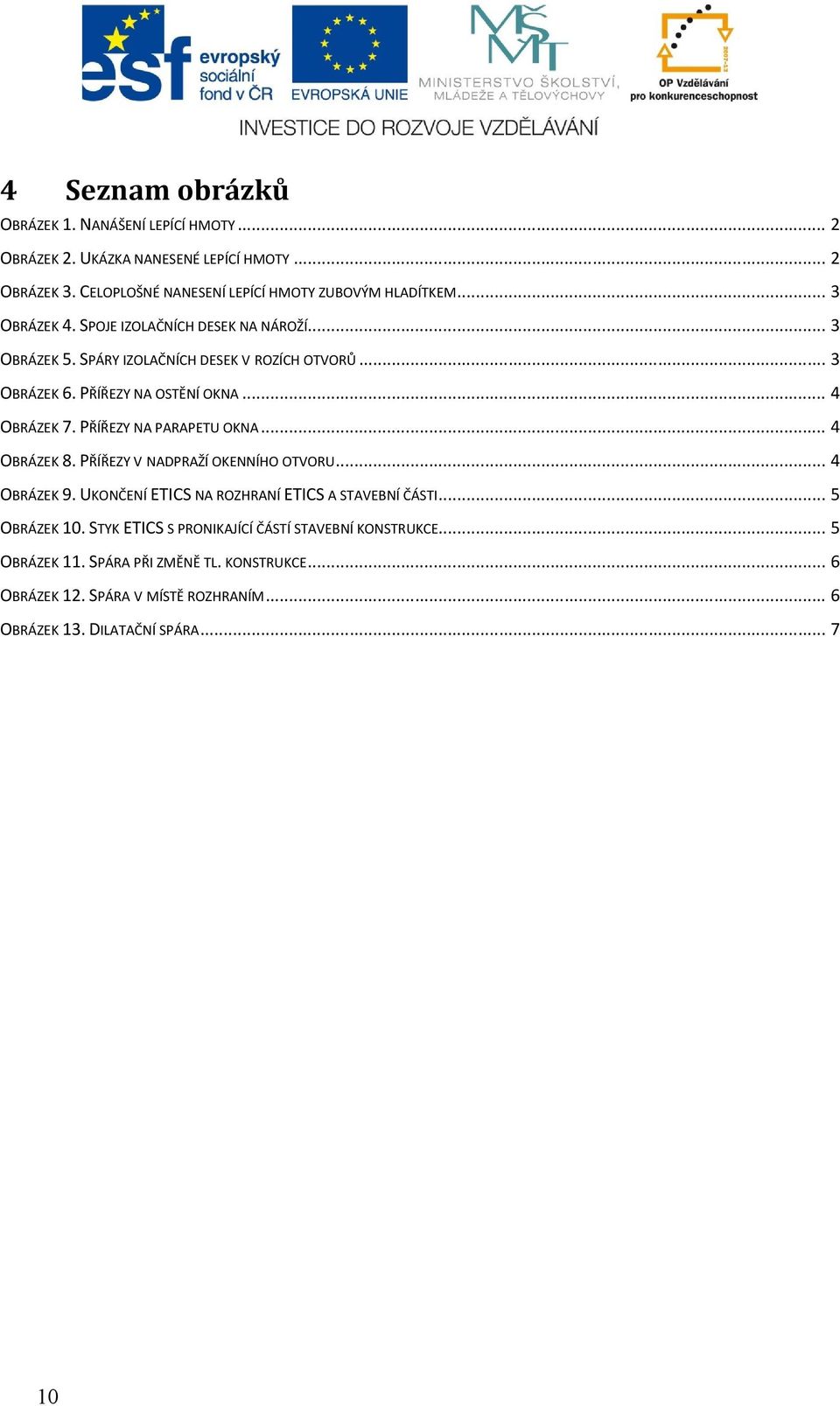

12 4 Seznam obrázků OBRÁZEK 1. NANÁŠENÍ LEPÍCÍ HMOTY... 2 OBRÁZEK 2. UKÁZKA NANESENÉ LEPÍCÍ HMOTY... 2 OBRÁZEK 3. CELOPLOŠNÉ NANESENÍ LEPÍCÍ HMOTY ZUBOVÝM HLADÍTKEM... 3 OBRÁZEK 4. SPOJE IZOLAČNÍCH DESEK NA NÁROŽÍ... 3 OBRÁZEK 5. SPÁRY IZOLAČNÍCH DESEK V ROZÍCH OTVORŮ... 3 OBRÁZEK 6. PŘÍŘEZY NA OSTĚNÍ OKNA... 4 OBRÁZEK 7. PŘÍŘEZY NA PARAPETU OKNA... 4 OBRÁZEK 8. PŘÍŘEZY V NADPRAŽÍ OKENNÍHO OTVORU... 4 OBRÁZEK 9. UKONČENÍ ETICS NA ROZHRANÍ ETICS A STAVEBNÍ ČÁSTI... 5 OBRÁZEK 10. STYK ETICS S PRONIKAJÍCÍ ČÁSTÍ STAVEBNÍ KONSTRUKCE... 5 OBRÁZEK 11. SPÁRA PŘI ZMĚNĚ TL. KONSTRUKCE... 6 OBRÁZEK 12. SPÁRA V MÍSTĚ ROZHRANÍM... 6 OBRÁZEK 13. DILATAČNÍ SPÁRA
