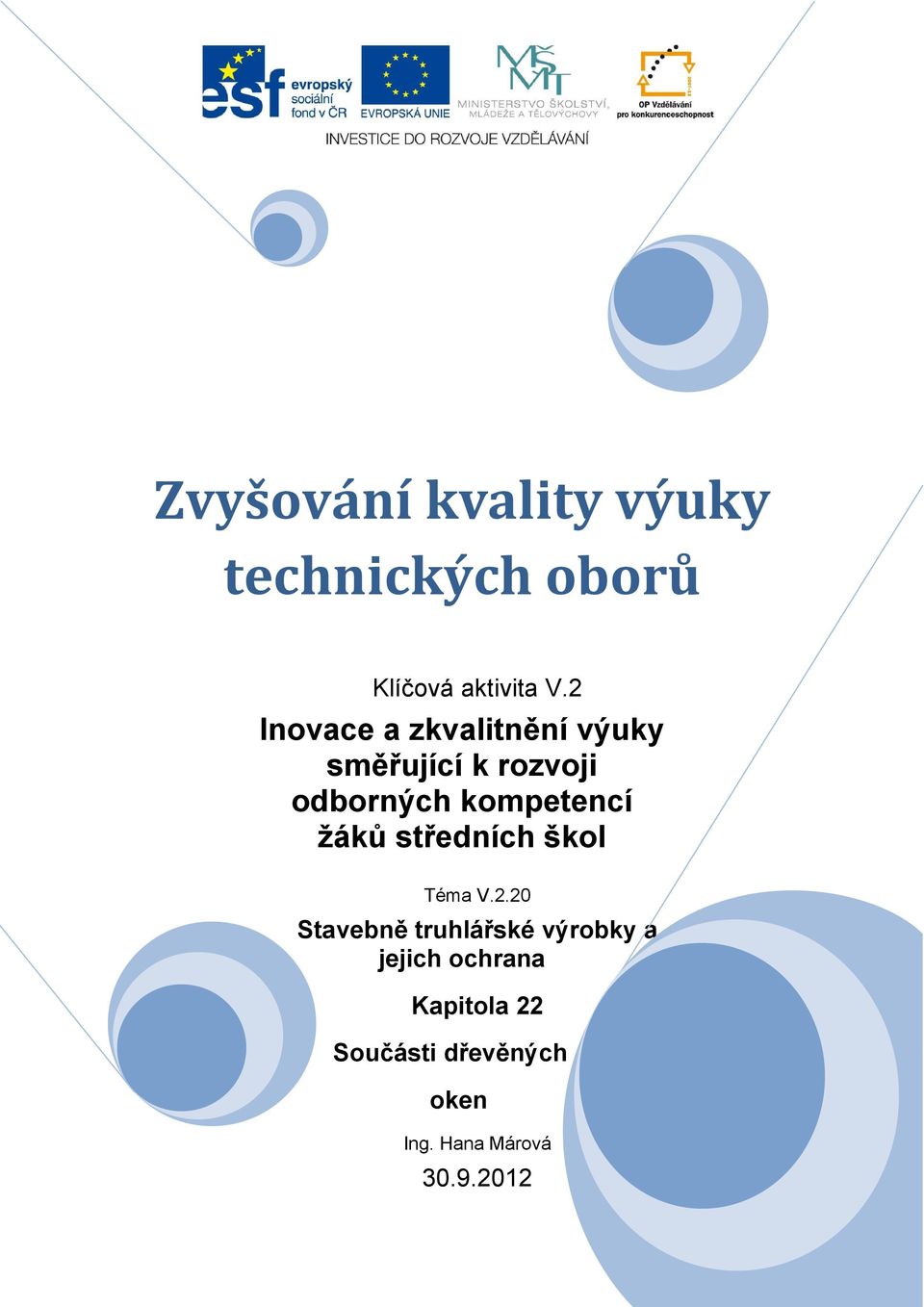

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.20 Stavebně truhlářské výrobky a jejich ochrana Kapitola 22 Součásti dřevěných oken Ing. Hana Márová

2 Obsah 1 ÚVOD - ANOTACE SOUČÁSTI DŘEVĚNÝCH OKEN DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 7

3 1 Úvod - anotace V této části jsou vyjmenované součásti dřevěných oken a jejich funkce rámy, křídla, okenice a větrací štěrbiny, podokeník, klapačky, kování a kotevní pomůcky, zacloňovací a zatemňovací zařízení, těsnění. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Součásti dřevěných oken Rámy Rámy mohou být osazovací a okenní. Osazovací rám je zakotven do zdiva před omítáním. Bývá dřevěný, ocelový, betonový nebo i z jiných hmot. Okenní rám je konstrukční část okna. Kotví se do ostění nebo do osazovacího rámu. Jsou na něm křídla nebo je v něm sklo. U dvojitých oken je vnější a vnitřní a mezi nimi bývá ostění. Velký rám má ještě střední vlysy, sloupky, a poutce. V rozích je spojen na čepy. Křídla, okenice a větrací štěrbiny Křídla jsou pohyblivé zasklené části oken. V rozích jsou spojeny na dvojitý čep. Mohou mít příčle jako rám. Po obvodě mají vnější polodrážku pro okenní rám a vnitřní pro sklo. Okenice jsou pohyblivé nezasklené ochranné části oken. Mohou být rámové s výplní ( ochranné ) nebo rámové s pevnými popř. otočnými žaluziemi ( zastiňovací ). Větrací štěrbiny jsou otvory v rámu nebo křídle. U nižších oken mohou nahrazovat křídla. Podokeník Podokeník se nazývá vnější úprava - obložení horní plochy poprsníku ( parapetu ). Je skloněný a přes líc poprsníku nebo omítky přesahuje o 4 cm. Poprsníková deska je vnitřní obložení horní plochy poprsníku. Přesahuje vnitřní líc stěny o 2 cm. Deštění slouží k obložení vnitřního ostění a překladu. Klapačky Klapačky překrývají spáry vzniklé ve styku dvou křídel. Mohou být vnitřní nebo vnější. Krycí lišty zakrývají styk okenního rámu s omítkou nebo styk dvou rámů. Jsou tenké a jedna hrana je zaoblena. V rozích jsou seříznuté na pokos. Mohou být boční, horní, dolní a střední. Střední mají obě hrany zaoblené. Okapnice jsou součástí vodorovných vlysů rámů nebo křídel. Brání vnikání dešťové vody do styku křídla s rámem. Kování, kotevní pomůcky Rozeznáváme kování konstrukční a vrchní. Ke konstrukčnímu kování patří : o Závěsy k zavěšení oken : okenní, pro zdvojená okna a malá. Jsou pravé a levé. Křídla závěsů jsou zapuštěna a zajištěna hřebíky bez hlavy. 2

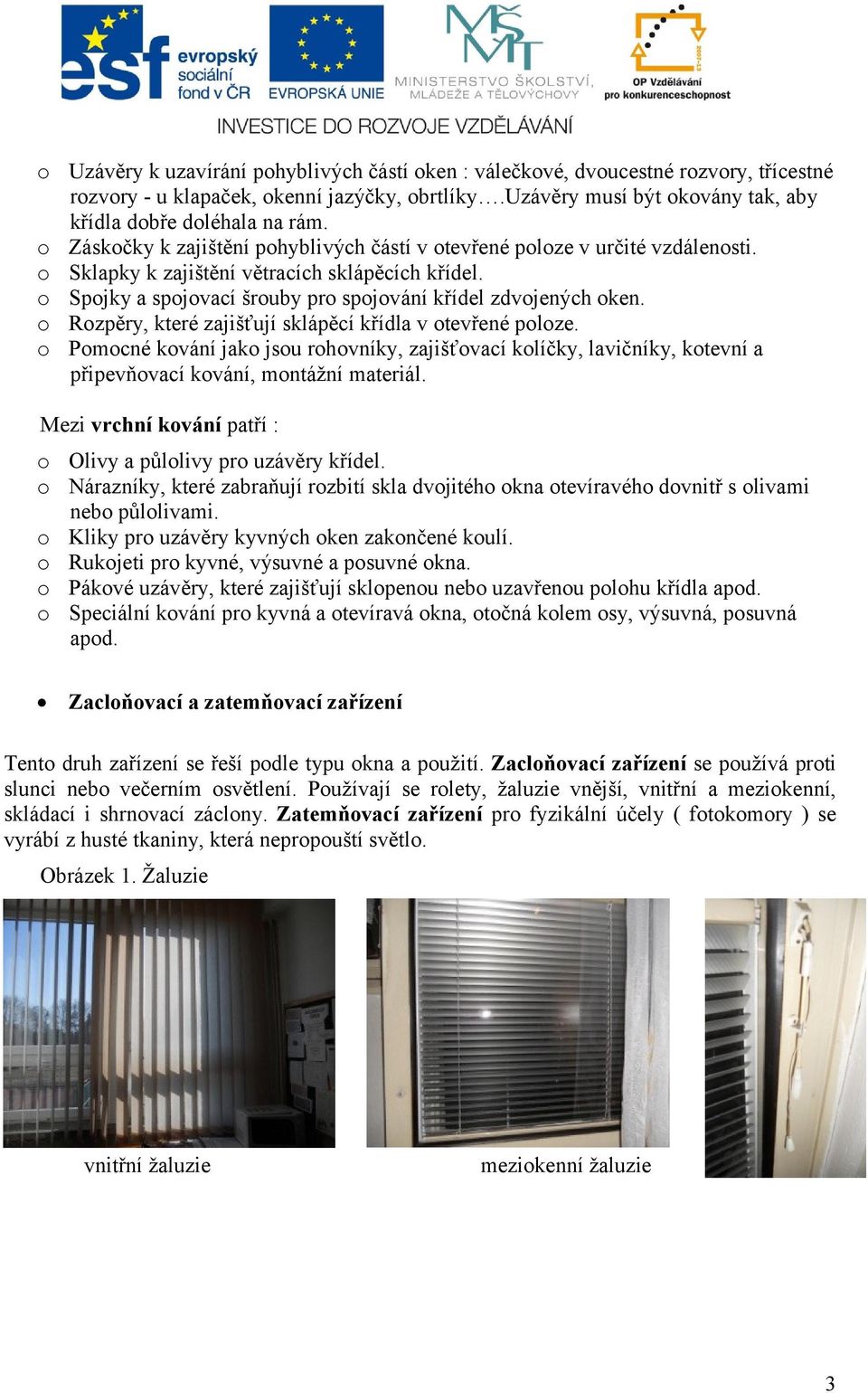

5 o Uzávěry k uzavírání pohyblivých částí oken : válečkové, dvoucestné rozvory, třícestné rozvory - u klapaček, okenní jazýčky, obrtlíky.uzávěry musí být okovány tak, aby křídla dobře doléhala na rám. o Záskočky k zajištění pohyblivých částí v otevřené poloze v určité vzdálenosti. o Sklapky k zajištění větracích sklápěcích křídel. o Spojky a spojovací šrouby pro spojování křídel zdvojených oken. o Rozpěry, které zajišťují sklápěcí křídla v otevřené poloze. o Pomocné kování jako jsou rohovníky, zajišťovací kolíčky, lavičníky, kotevní a připevňovací kování, montážní materiál. Mezi vrchní kování patří : o Olivy a půlolivy pro uzávěry křídel. o Nárazníky, které zabraňují rozbití skla dvojitého okna otevíravého dovnitř s olivami nebo půlolivami. o Kliky pro uzávěry kyvných oken zakončené koulí. o Rukojeti pro kyvné, výsuvné a posuvné okna. o Pákové uzávěry, které zajišťují sklopenou nebo uzavřenou polohu křídla apod. o Speciální kování pro kyvná a otevíravá okna, otočná kolem osy, výsuvná, posuvná apod. Zacloňovací a zatemňovací zařízení Tento druh zařízení se řeší podle typu okna a použití. Zacloňovací zařízení se používá proti slunci nebo večerním osvětlení. Používají se rolety, žaluzie vnější, vnitřní a meziokenní, skládací i shrnovací záclony. Zatemňovací zařízení pro fyzikální účely ( fotokomory ) se vyrábí z husté tkaniny, která nepropouští světlo. Obrázek 1. Žaluzie vnitřní žaluzie meziokenní žaluzie 3

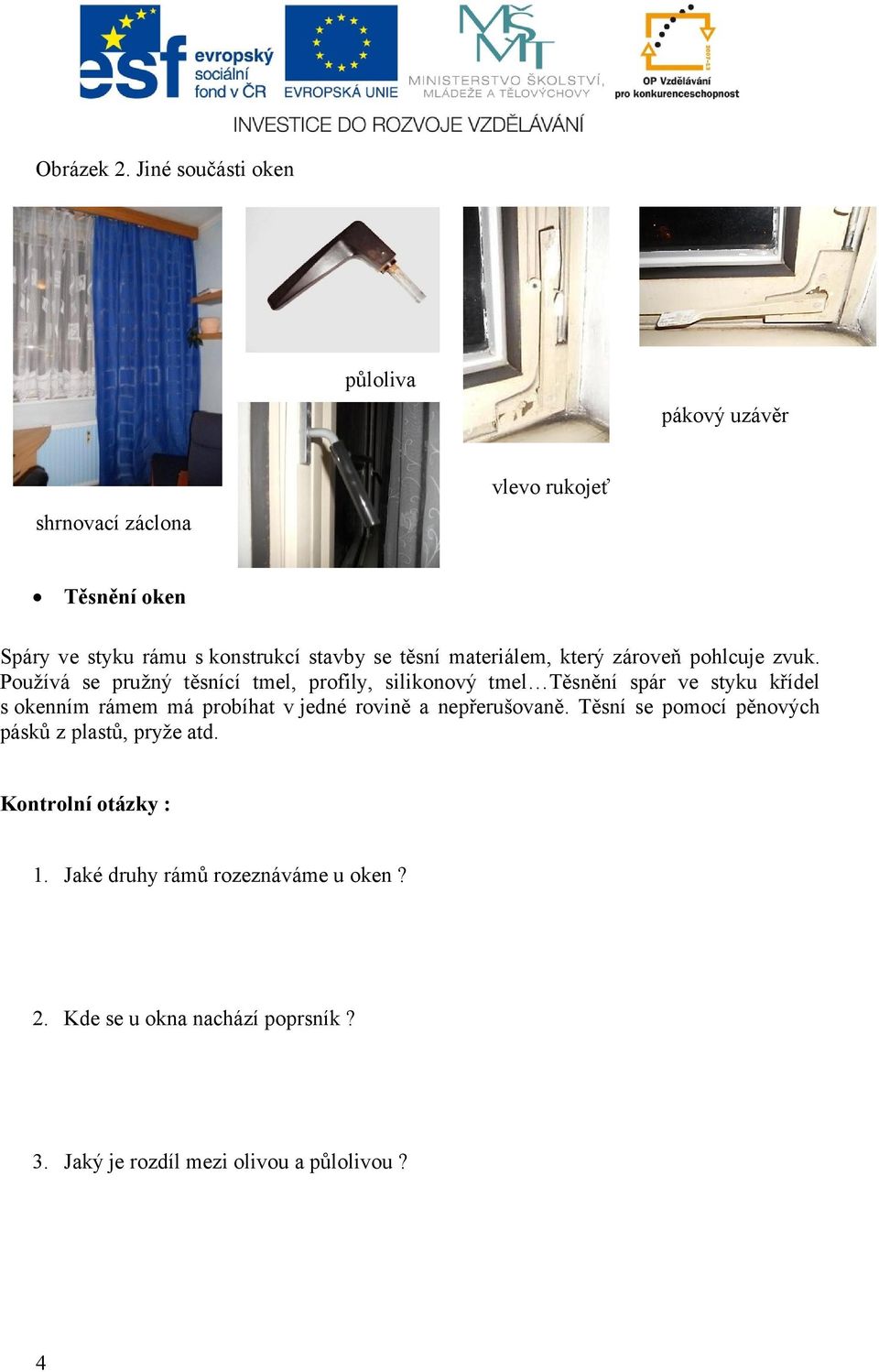

6 Obrázek 2. Jiné součásti oken půloliva pákový uzávěr shrnovací záclona vlevo rukojeť Těsnění oken Spáry ve styku rámu s konstrukcí stavby se těsní materiálem, který zároveň pohlcuje zvuk. Používá se pružný těsnící tmel, profily, silikonový tmel Těsnění spár ve styku křídel s okenním rámem má probíhat v jedné rovině a nepřerušovaně. Těsní se pomocí pěnových pásků z plastů, pryže atd. Kontrolní otázky : 1. Jaké druhy rámů rozeznáváme u oken? 2. Kde se u okna nachází poprsník? 3. Jaký je rozdíl mezi olivou a půlolivou? 4

7 3 Doporučená literatura 1. Zdeňka Křupalová : Nauka o materiálech pro 1 a 2 ročník SOU učebního oboru truhlář, Sobotáles Praha 1999, ISBN Ivan Kočí : Okna, Grada publishing 2000, ISBN W.Nutsch a kolektiv : Odborné kreslení a základy konstrukce pro truhláře, Sobotáles Praha 2000, ISBN X 5

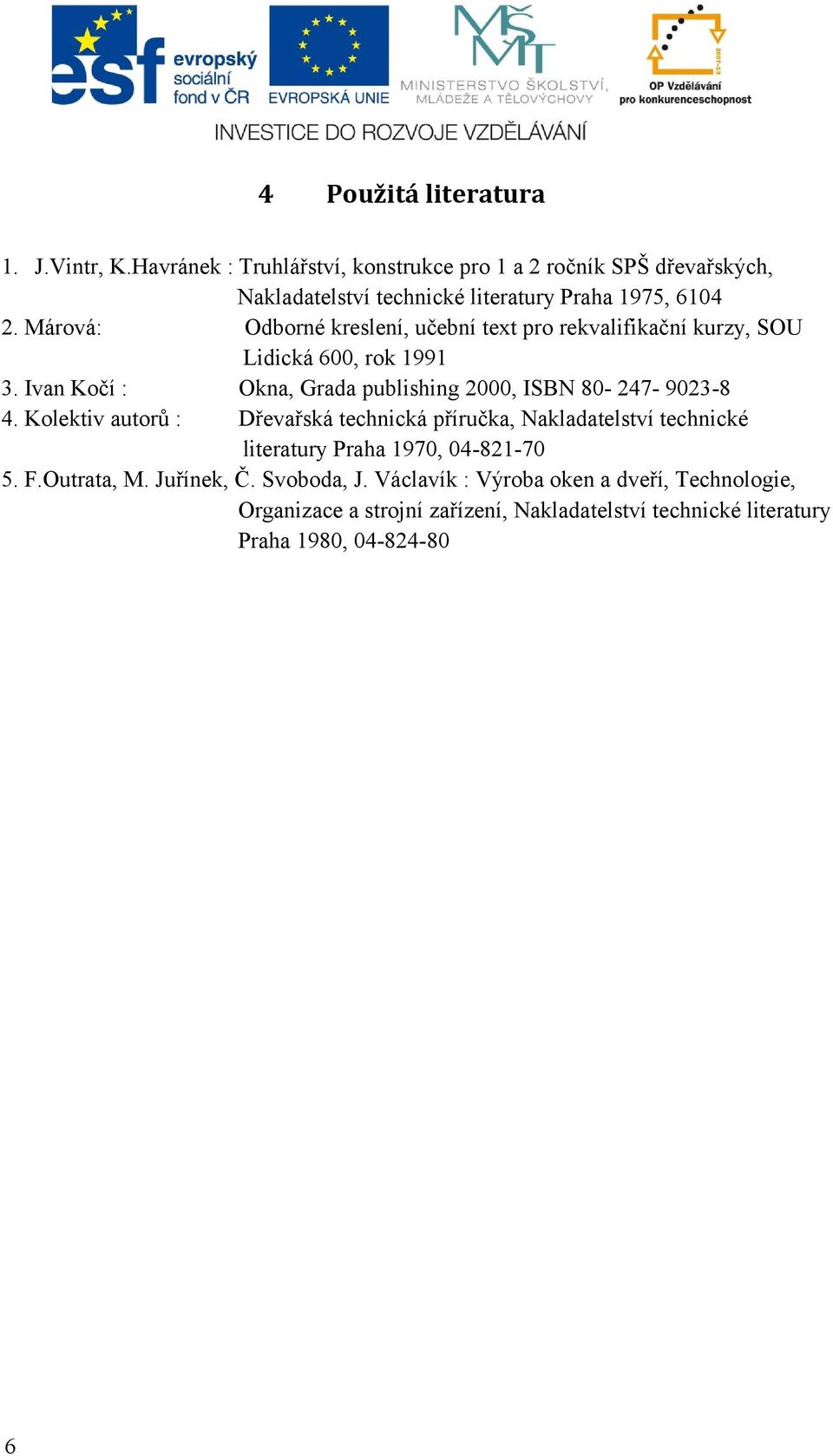

8 4 Použitá literatura 1. J.Vintr, K.Havránek : Truhlářství, konstrukce pro 1 a 2 ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1975, Márová: Odborné kreslení, učební text pro rekvalifikační kurzy, SOU Lidická 600, rok Ivan Kočí : Okna, Grada publishing 2000, ISBN Kolektiv autorů : Dřevařská technická příručka, Nakladatelství technické literatury Praha 1970, F.Outrata, M. Juřínek, Č. Svoboda, J. Václavík : Výroba oken a dveří, Technologie, Organizace a strojní zařízení, Nakladatelství technické literatury Praha 1980,

9 5 Seznam obrázků Obrázek 1. Žaluzie 3 Obrázek 2. Jiné součásti oken..4 7
