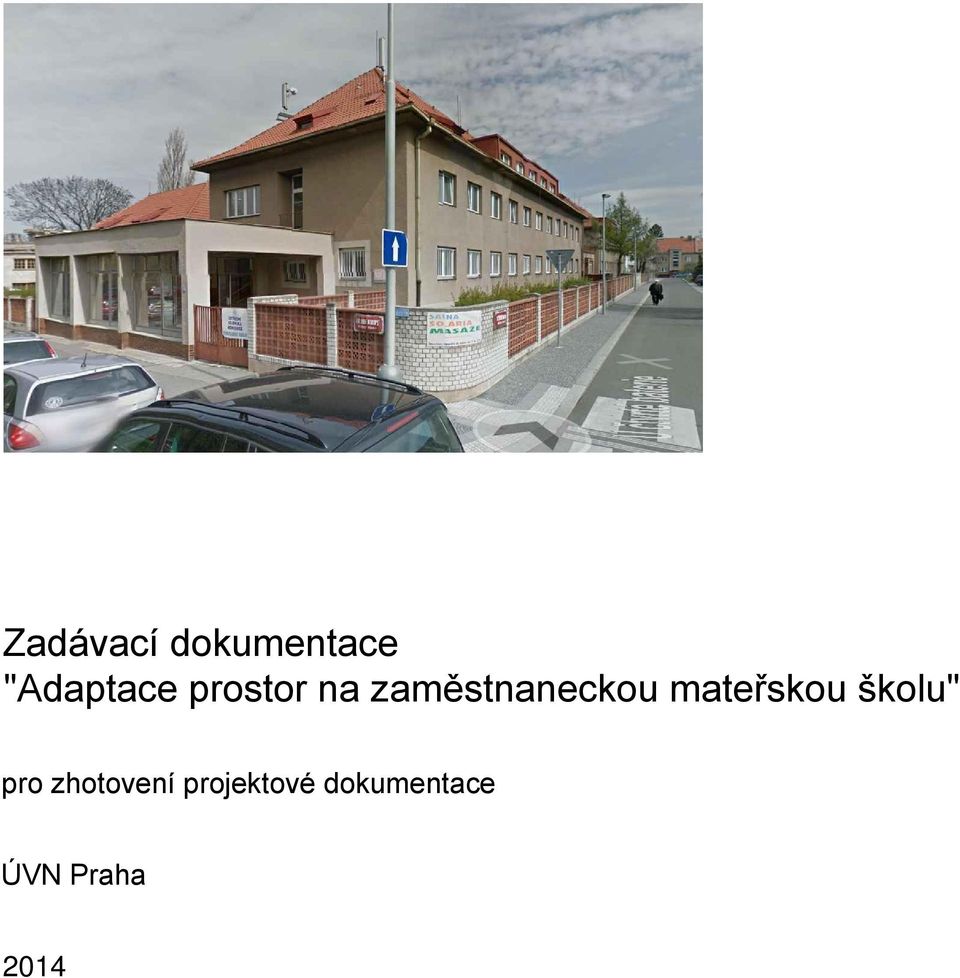

1 Zadávací dokumentace "Adaptace prostor na zaměstnaneckou mateřskou školu" pro zhotovení projektové dokumentace ÚVN Praha 2014

2 Investor: Ústřední vojenská nemocnice Vojenské nemocnice 1200 Praha Popis objektu: Adaptované prostory se nachází v západním křídle domova sester na nároží ulic U čtvrté baterie a U Vojenské nemocnice Praha 6. V adaptovaných prostorách na úrovni 1.np se nyní nachází zubní klinika a bývalé prostory zubní laboratoře. Navazující neadaptované části dále slouží jako ubytovna zaměnstanců UVN. Architektonické řešení: Jednotlivá křídla budov jsou uspořádany do tvaru L. Hlavní křídlo je dvoupodlažní. Boční křídla jsou jednopodlažní. Vstup je umístěn v centrální křídle a dále v počních křídlech. Objekt je zastřešen sedlovou valbovou střechou s vikýři. Dispoziční řešení: Jedná se o jednopodlažní a dvoupodlažní objekt s podkrovím pravděpodobně z 1/2 20. stol., ve rekonstruované části je nepodsklepen. Objekt navazuje několika vstupy na prostor zahrady. Objekt je řešen jako dispoziční trojtrakt se středovou chodbou v prostředním traktu. V bočních traktech jsou umístěny ordinace, hygienické zázemí a prostory pro personál. Ve vstupní části je centrální hala která umožňuje přístup jak do části kliniky tak do části laboratoří. Objekt v 80. letech 20. stol a patrně i dříve prošel několika adaptacemi. Bohužel není k dispozici ucelená projektová dokumentace z těchto období. Stavebně konstrukční řešení: Objekt je řešen jako stěnový systém s obvodovými stěnami 500 mm a vnitřní nostnou stěnou tl.300mm. Je založen na základových pasech, úroveň základové spáry se předpokládá v hlouce 950 mm pod upraveným terénem. Obvodové a nosné zdivo je pravděpodobně vyzděno z cihel CP.

3 Vnitřní dělící příčky budou pravděpodobně keramické z cp nebo keramických příčkovek tl. 150 a 100 mm. Stropní konstrukce budou pravděpodobně z monolitického železobetonu s příčnými žebry uložených do věnců. V podkroví je pak provedena nadezdívka s bočním vykonzolováním. Krov je proveden jako stojatá stolice z dřevěných prvků. Uložení je na dřevěné pozednici. Přesahy jsou provedeny ve změněném sklonu. Střešní plášť je opatřen skládanou pálenou taškovou krytinou. V roce 1983 byla provedena v rámci úprav i přístavba vstupního prostoru haly a sociálního zázemí u západního křídla. Úpravy vnitřní povrchů jsou provedeny jako štukové omítky s výmalbou. V části prostor jsou provedeny keramické obklady a dlažby. Podhledy jsou provedeny jako omítané. Nášlapné povrchy dále tvoří PVC a koberce. V prostorách RTG jsou provedeny barytové omítky tl. 20 mm. Dveřní křídla jsou plná dřevěná s ocelovými zárubněmi. Okna jsou provedena jako jednoduchá dřevěná původní s jednosklem. V prostorách bývalé laboratoře jsou výplně provedeny jako plastové s izolačním dvojsklem. Většina okenních otvorů je osazena kovovými mřížemi. TZB: V objektu jsou provedeny rozvody SV, TUV, PLYNU. Ojekt je napojen na splaškovou kanalizaci, vodovod, plyn a elektro rozvody. Vytápění je řešeno centrálně otopnou soustavou s litinovými nástěnými tělesy. Objekt je vybaven rozvody podtlakového VZT pro odvětrávání prostor. Rozvody elektroinstalace jsou provedeny podomítkově s přisazenými svítidly. Použité podklady: - zaměření prostor - fotodokumentace - informace provozního personálu - archivní projektová dokumentace

4 Účel adaptace: Adaptované prostory budou sloužit jako zaměstanecká mateřská školka pro pracovníky ÚVN ve smyslu zákona č. 472/2011 sb. Prostory budou vhodně načleněny na pobytové plochy, ložnice, prostory pro stravování dětí a potřebné hygienické a personální zázemí. Součástí návrhu by měla být i adaptace části přilehlé zahrady jako venkovní pobytové plochy. Bilance stavby: Předpokládaná kanapacita je cca 45 dětí. Stávající užitná plocha v 1.np celkem m2 Hrubá upravovaná plocha v 1.np celkem m2 Předpokládaný investiční náklad ,- Kč Základní právní předpisy pro zřizování a provozování firemních školek zapsaných ve školském rejstříku Zákon č. 561/2004 Sb., o předškolním, základním, středním, vyšším odborném a jiném vzdělávání (školský zákon), ve znění pozdějších předpisů (např. 142 a násl. - Rejstřík škol a školských zařízení) Zákon č. 563/2004 Sb., o pedagogických pracovnících a změně některých zákonů, ve znění pozdějších předpisů Zákon č. 306/1999 Sb., o poskytování dotací soukromým školám, předškolním a školským zařízením, ve znění pozdějších předpisů ( Normativy neinvestičních výdajů regionálního školství na rok 2011 pro účely poskytování dotací soukromému školství", č.j. 20/ ) Pokyn D-300 Ministerstva financí k jednotnému postupu při uplatňování některých ustanovení zákona č. 586/1992 Sb., o daních z příjmů. Vyhláška č. 14/2005 Sb., o předškolním vzdělávání, ve znění vyhlášky č. 43/2006 Sb. připravuje se novela (březen 2012) Vyhláška č. 410/2005 Sb., o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých Vyhláška č. 137/2004 Sb., o hygienických požadavcích na stravovací služby a o zásadách osobní a provozní hygieny při činnostech epidemiologicky závažných, ve znění pozdějších předpisů Vyhláška č. 268/2009 Sb., o technických požadavcích na stavby Vyhláška 107/2005 Sb., o školním stravování, ve znění pozdějších předpisů V Praze dne

5 SITUACE OBJEKT AREÁL ÚVN Pohled

6 A A DENNÍ MÍSTNOST M2 ZÁZEMÍ A KOMUNIKACE M2 ZÁZEMÍ A KOMUNIKACE M2 DENNÍ MÍSTNOST M2 N zadávací dokumentace pro přestavbu prostor na firemní školku - návrh m

7 (1000) x 1250 (1300) 1600 (1000) (1350) zahrada s.h terasa (1050) s.h zahrada (1050) (1050) (1050) 1900 (1050) s.h.3000 A A 1.08 zahrada x 1600 (1350) vzt vzt navazující neadaptované prostory vzt vstup v.o.1500 v.o v.o v.o s.h.2750 s.h.3150 s.v.2700 s.v.2300 s.v.2700 s.h.2500 vzt 7x170/290 7x150/300 s.h.2750 s.h.3100 s.h.2850 s.h (1000) 1.36 v.o (1000) s.v s.v.3350 N zadávací dokumentace pro přestavbu prostor na firemní školku - stav m

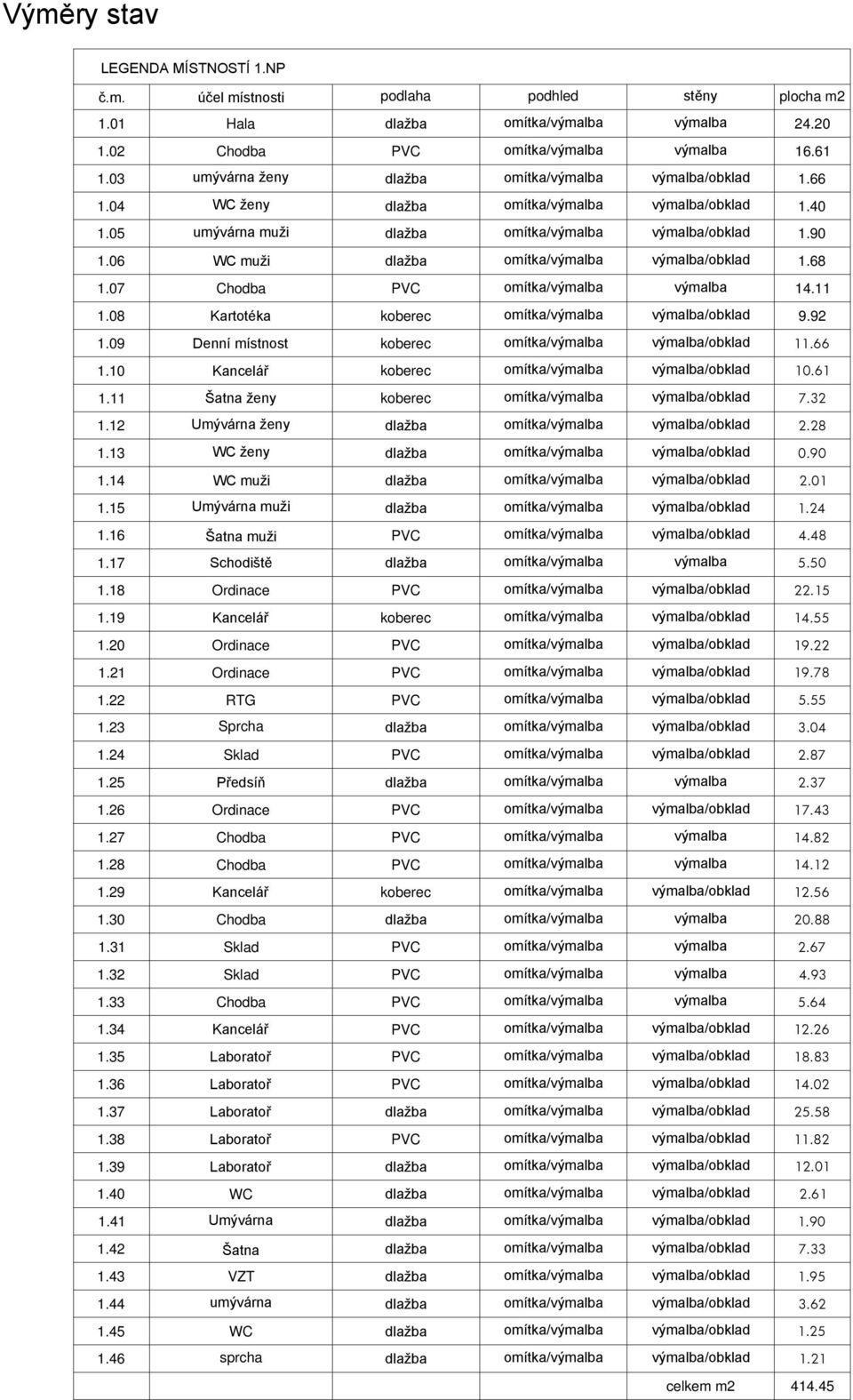

8 Výměry stav LEGENDA MÍSTNOSTÍ 1.NP č.m. účel místnosti podlaha podhled stěny plocha m Hala dlažba omítka/výmalba výmalba Chodba PVC omítka/výmalba výmalba umývárna ženy dlažba omítka/výmalba výmalba/obklad WC ženy dlažba omítka/výmalba výmalba/obklad umývárna muži dlažba omítka/výmalba výmalba/obklad WC muži dlažba omítka/výmalba výmalba/obklad Chodba PVC omítka/výmalba výmalba Kartotéka koberec omítka/výmalba výmalba/obklad Denní místnost koberec omítka/výmalba výmalba/obklad Kancelář koberec omítka/výmalba výmalba/obklad Šatna ženy koberec omítka/výmalba výmalba/obklad Umývárna ženy dlažba omítka/výmalba výmalba/obklad WC ženy dlažba omítka/výmalba výmalba/obklad WC muži dlažba omítka/výmalba výmalba/obklad Umývárna muži dlažba omítka/výmalba výmalba/obklad Šatna muži PVC omítka/výmalba výmalba/obklad Schodiště dlažba omítka/výmalba výmalba Ordinace PVC omítka/výmalba výmalba/obklad Kancelář koberec omítka/výmalba výmalba/obklad Ordinace PVC omítka/výmalba výmalba/obklad Ordinace PVC omítka/výmalba výmalba/obklad RTG PVC omítka/výmalba výmalba/obklad Sprcha dlažba omítka/výmalba výmalba/obklad Sklad PVC omítka/výmalba výmalba/obklad Předsíň dlažba omítka/výmalba výmalba Ordinace PVC omítka/výmalba výmalba/obklad Chodba PVC omítka/výmalba výmalba Chodba PVC omítka/výmalba výmalba Kancelář koberec omítka/výmalba výmalba/obklad Chodba dlažba omítka/výmalba výmalba Sklad PVC omítka/výmalba výmalba Sklad PVC omítka/výmalba výmalba Chodba PVC omítka/výmalba výmalba Kancelář PVC omítka/výmalba výmalba/obklad Laboratoř PVC omítka/výmalba výmalba/obklad Laboratoř PVC omítka/výmalba výmalba/obklad Laboratoř dlažba omítka/výmalba výmalba/obklad Laboratoř PVC omítka/výmalba výmalba/obklad Laboratoř dlažba omítka/výmalba výmalba/obklad WC dlažba omítka/výmalba výmalba/obklad Umývárna dlažba omítka/výmalba výmalba/obklad Šatna dlažba omítka/výmalba výmalba/obklad VZT dlažba omítka/výmalba výmalba/obklad umývárna dlažba omítka/výmalba výmalba/obklad WC dlažba omítka/výmalba výmalba/obklad sprcha dlažba omítka/výmalba výmalba/obklad 1.21 celkem m

9 PŘÍČNÝ ŘEZ m

10 Fotodokumentace
