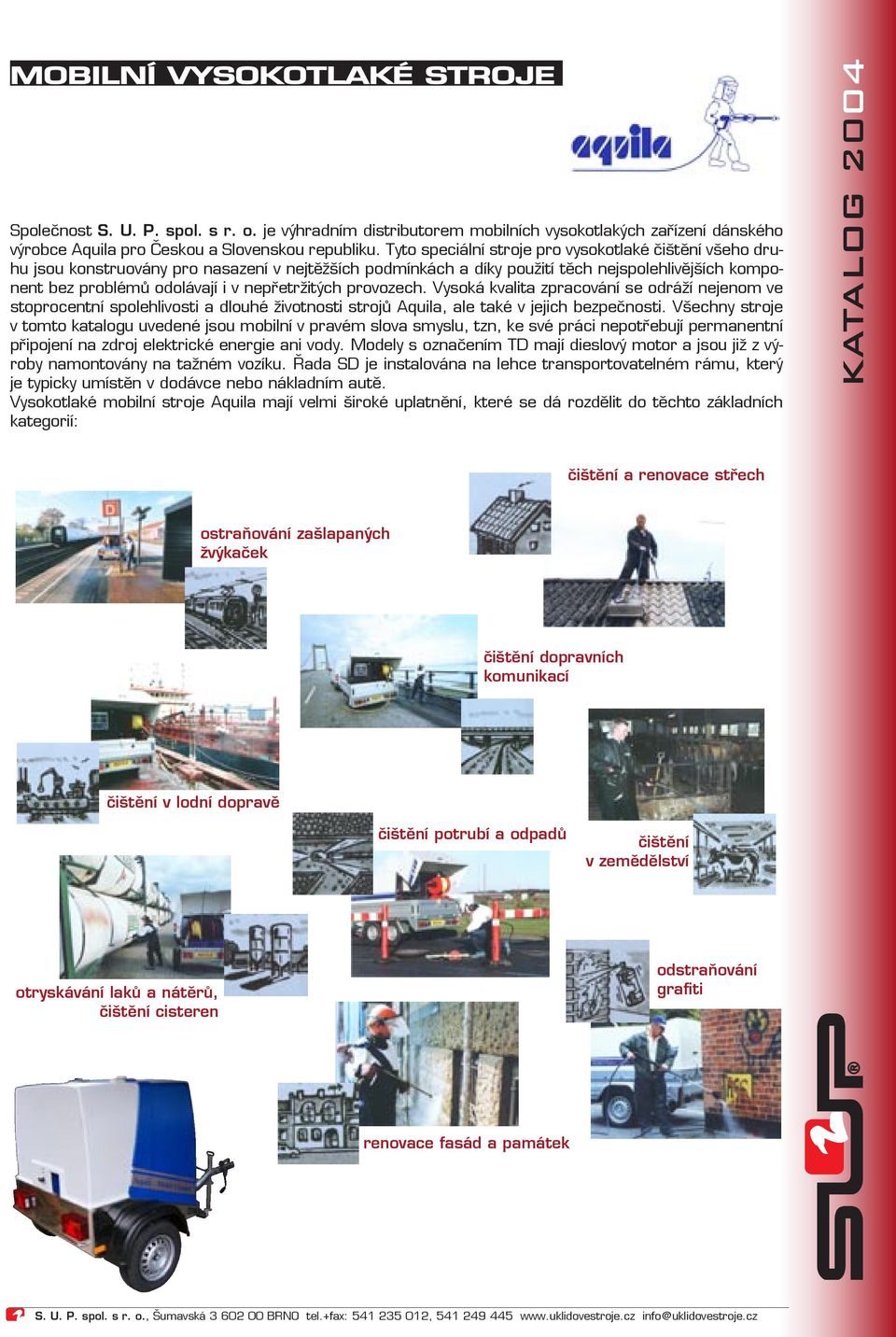

1 MOBILNÍ VYSOKOTLAKÉ STROJE Společnost S. U. P. spol. s r. o. je výhradním distributorem mobilních vysokotlakých zařízení dánského výrobce Aquila pro Českou a Slovenskou republiku. Tyto speciální stroje pro vysokotlaké čištění všeho druhu jsou konstruovány pro nasazení v nejtěžších podmínkách a díky použití těch nejspolehlivějších komponent bez problémů odolávají i v nepřetržitých provozech. Vysoká kvalita zpracování se odráží nejenom ve stoprocentní spolehlivosti a dlouhé životnosti strojů Aquila, ale také v jejich bezpečnosti. Všechny stroje v tomto katalogu uvedené jsou mobilní v pravém slova smyslu, tzn, ke své práci nepotřebují permanentní připojení na zdroj elektrické energie ani vody. Modely s označením TD mají dieslový motor a jsou již z výroby namontovány na tažném vozíku. Řada SD je instalována na lehce transportovatelném rámu, který je typicky umístěn v dodávce nebo nákladním autě. Vysokotlaké mobilní stroje Aquila mají velmi široké uplatnění, které se dá rozdělit do těchto základních kategorií: KATALOG 2004 čištění a renovace střech ostraňování zašlapaných žvýkaček čištění dopravních komunikací čištění v lodní dopravě čištění potrubí a odpadů čištění v zemědělství otryskávání laků a nátěrů, čištění cisteren odstraňování grafiti renovace fasád a památek

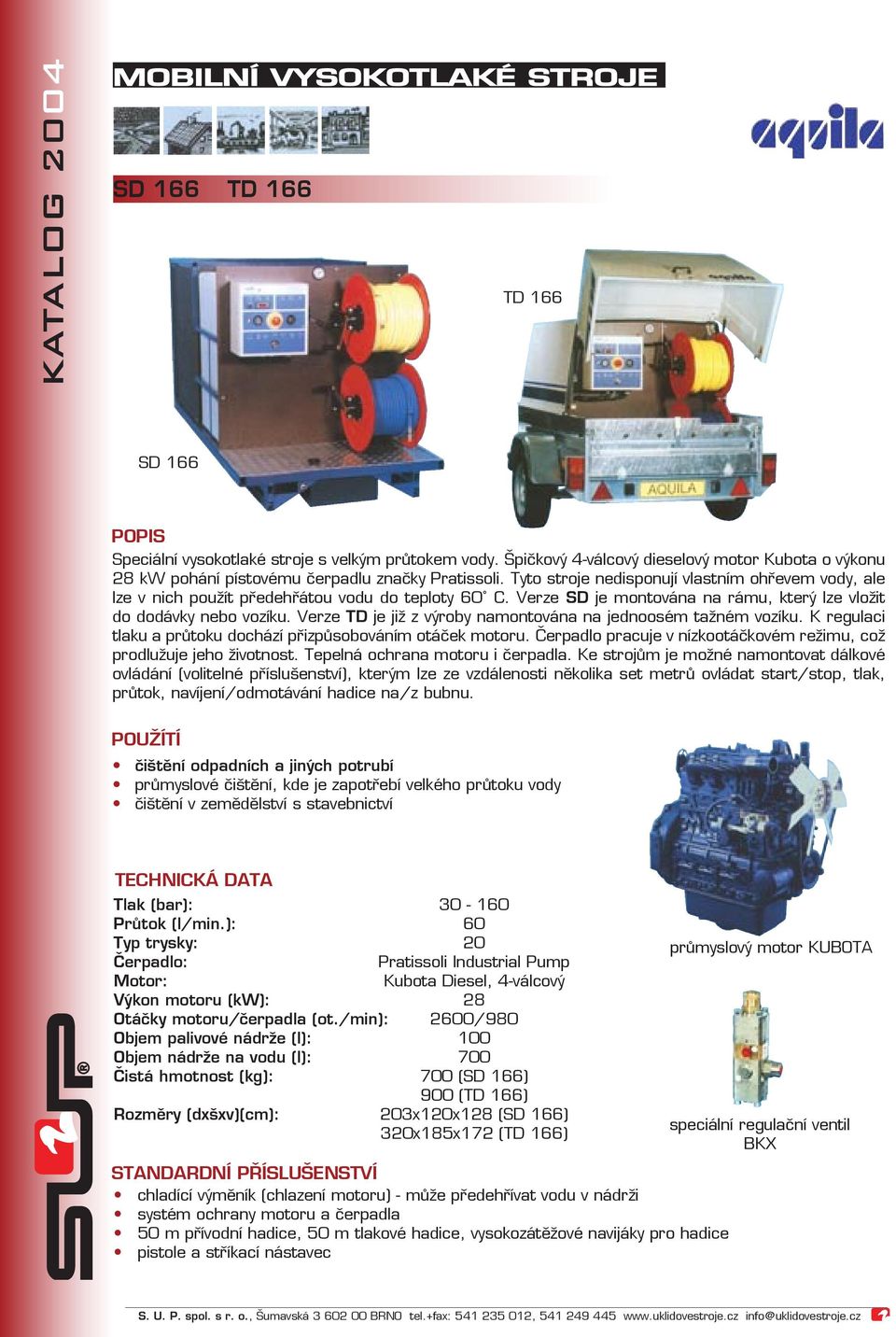

2 KATALOG 2004 MOBILNÍ VYSOKOTLAKÉ STROJE SD 166 TD 166 TD 166 SD 166 Speciální vysokotlaké stroje s velkým průtokem vody. Špičkový 4-válcový dieselový motor Kubota o výkonu 28 kw pohání pístovému čerpadlu značky Pratissoli. Tyto stroje nedisponují vlastním ohřevem vody, ale lze v nich použít předehřátou vodu do teploty 60 C. Verze SD je montována na rámu, který lze vložit do dodávky nebo vozíku. Verze TD je již z výroby namontována na jednoosém tažném vozíku. K regulaci tlaku a průtoku dochází přizpůsobováním otáček motoru. Čerpadlo pracuje v nízkootáčkovém režimu, což prodlužuje jeho životnost. Tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/odmotávání hadice na/z bubnu. čištění odpadních a jiných potrubí průmyslové čištění, kde je zapotřebí velkého průtoku vody čištění v zemědělství s stavebnictví Tlak (bar): Průtok (l/min.): 60 Typ trysky: 20 Pratissoli Industrial Pump Kubota Diesel, 4-válcový Výkon motoru (kw): 28 Otáčky motoru/čerpadla (ot./min): 2600/980 Objem palivové nádrže (l): 100 Objem nádrže na vodu (l): 700 Čistá hmotnost (kg): 700 (SD 166) 900 (TD 166) Rozměry (dxšxv)(cm): 203x120x128 (SD 166) 320x185x172 (TD 166) chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži 50 m přívodní hadice, 50 m tlakové hadice, průmyslový motor KUBOTA speciální regulační ventil BKX

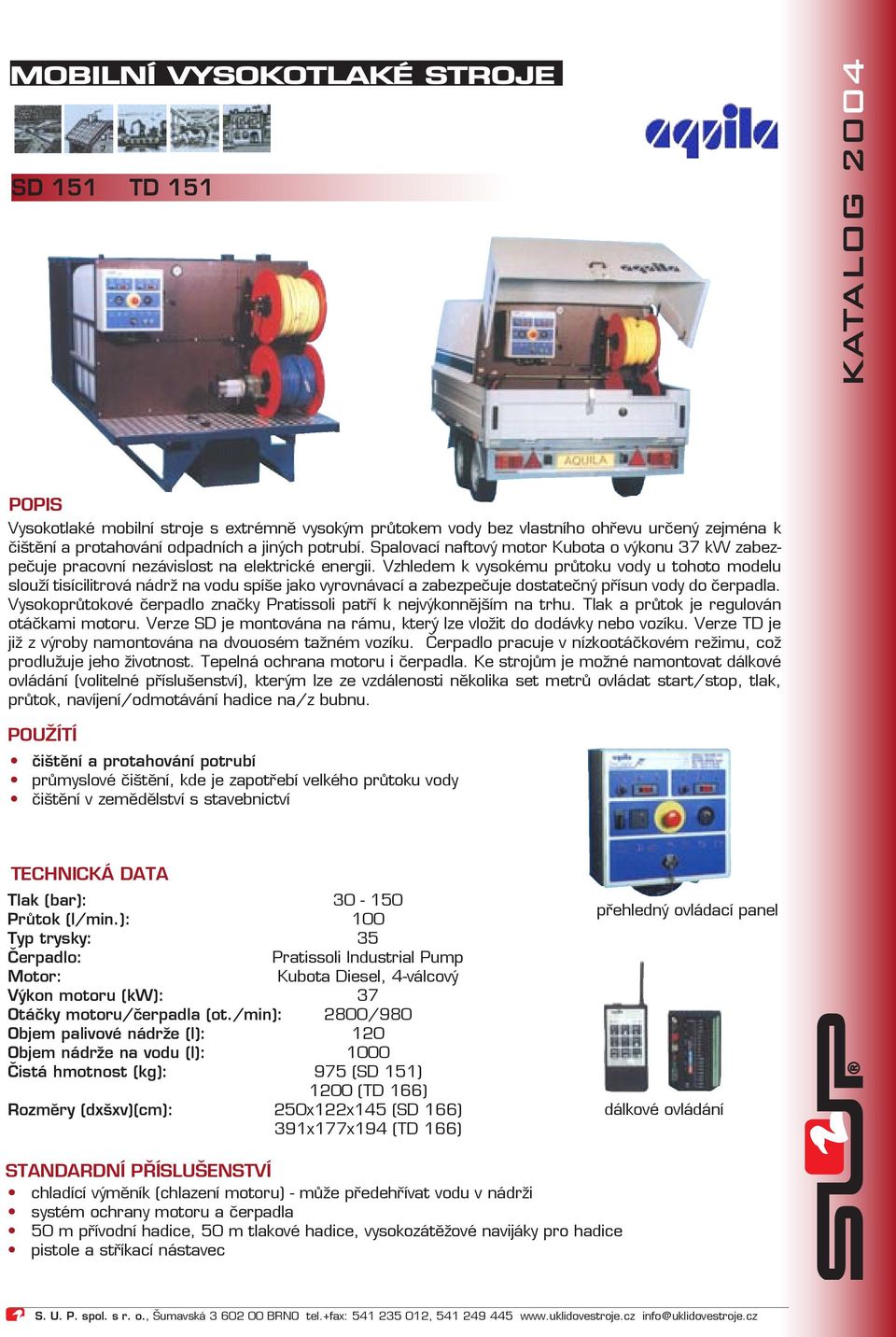

3 MOBILNÍ VYSOKOTLAKÉ STROJE SD 151 TD 151 KATALOG 2004 Vysokotlaké mobilní stroje s extrémně vysokým průtokem vody bez vlastního ohřevu určený zejména k čištění a protahování odpadních a jiných potrubí. Spalovací naftový motor Kubota o výkonu 37 kw zabezpečuje pracovní nezávislost na elektrické energii. Vzhledem k vysokému průtoku vody u tohoto modelu slouží tisícilitrová nádrž na vodu spíše jako vyrovnávací a zabezpečuje dostatečný přísun vody do čerpadla. Vysokoprůtokové čerpadlo značky Pratissoli patří k nejvýkonnějším na trhu. Tlak a průtok je regulován otáčkami motoru. Verze SD je montována na rámu, který lze vložit do dodávky nebo vozíku. Verze TD je již z výroby namontována na dvouosém tažném vozíku. Čerpadlo pracuje v nízkootáčkovém režimu, což prodlužuje jeho životnost. Tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/odmotávání hadice na/z bubnu. čištění a protahování potrubí průmyslové čištění, kde je zapotřebí velkého průtoku vody čištění v zemědělství s stavebnictví Tlak (bar): Průtok (l/min.): 100 Typ trysky: 35 Pratissoli Industrial Pump Kubota Diesel, 4-válcový Výkon motoru (kw): 37 Otáčky motoru/čerpadla (ot./min): 2800/980 Objem palivové nádrže (l): 120 Objem nádrže na vodu (l): 1000 Čistá hmotnost (kg): 975 (SD 151) 1200 (TD 166) Rozměry (dxšxv)(cm): 250x122x145 (SD 166) 391x177x194 (TD 166) přehledný ovládací panel dálkové ovládání chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži 50 m přívodní hadice, 50 m tlakové hadice,

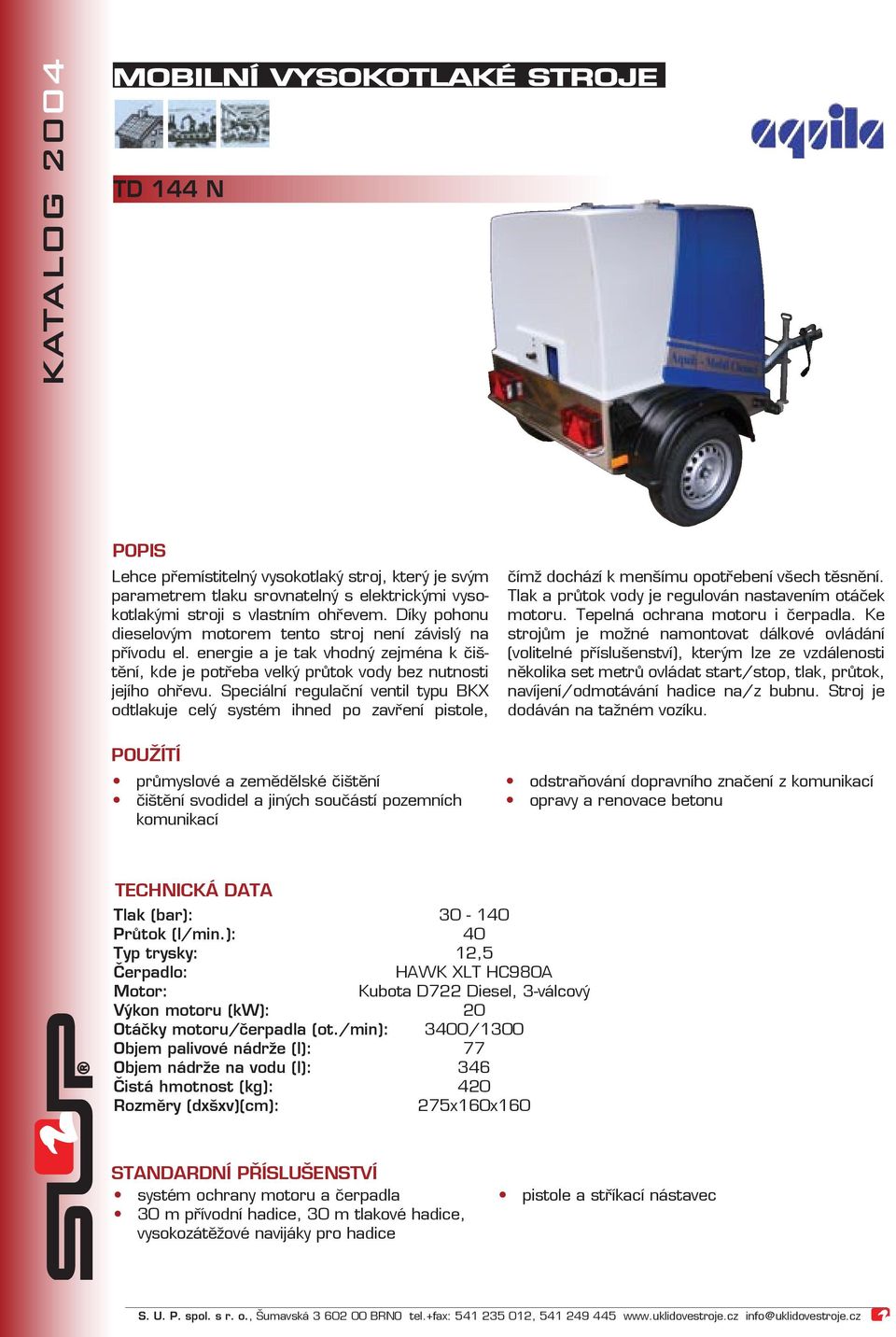

4 KATALOG 2004 MOBILNÍ VYSOKOTLAKÉ STROJE TD 144 N Lehce přemístitelný vysokotlaký stroj, který je svým parametrem tlaku srovnatelný s elektrickými vysokotlakými stroji s vlastním ohřevem. Díky pohonu dieselovým motorem tento stroj není závislý na přívodu el. energie a je tak vhodný zejména k čištění, kde je potřeba velký průtok vody bez nutnosti jejího ohřevu. Speciální regulační ventil typu BKX odtlakuje celý systém ihned po zavření pistole, čištění svodidel a jiných součástí pozemních komunikací čímž dochází k menšímu opotřebení všech těsnění. Tlak a průtok vody je regulován nastavením otáček motoru. Tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/odmotávání hadice na/z bubnu. Stroj je dodáván na tažném vozíku. odstraňování dopravního značení z komunikací Tlak (bar): Průtok (l/min.): 40 Typ trysky: 12,5 HAWK XLT HC980A Výkon motoru (kw): 20 Otáčky motoru/čerpadla (ot./min): 3400/1300 Objem palivové nádrže (l): 77 Objem nádrže na vodu (l): 346 Kubota D722 Diesel, 3-válcový Čistá hmotnost (kg): 420 Rozměry (dxšxv)(cm): 275x160x m přívodní hadice, 30 m tlakové hadice,

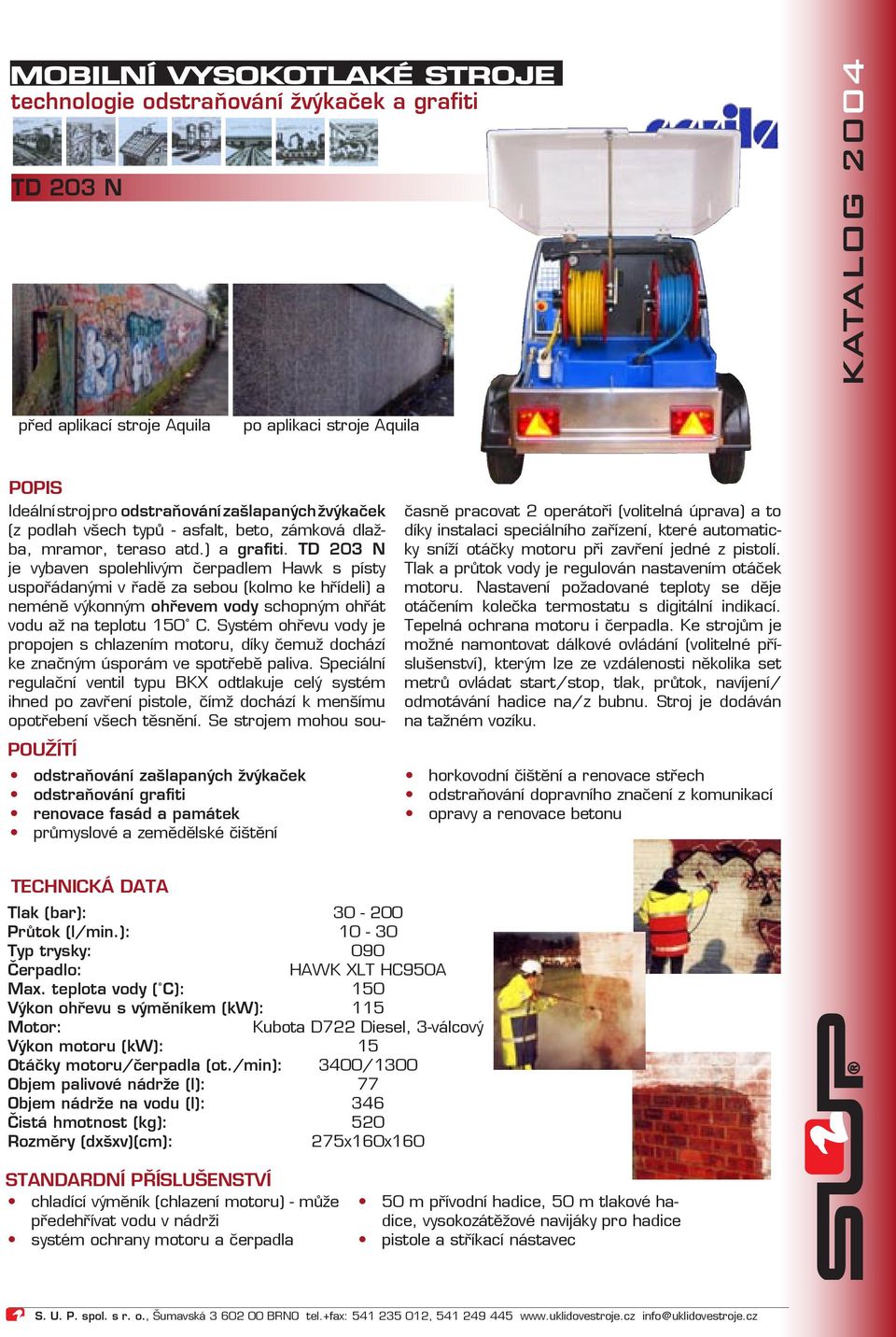

5 MOBILNÍ VYSOKOTLAKÉ STROJE technologie odstraňování žvýkaček a grafiti TD 203 N KATALOG 2004 před aplikací stroje Aquila po aplikaci stroje Aquila odstraňování zašlapaných žvýkaček odstraňování grafiti renovace fasád a památek Ideální stroj pro odstraňování zašlapaných žvýkaček (z podlah všech typů - asfalt, beto, zámková dlažba, mramor, teraso atd.) a grafiti. TD 203 N je vybaven spolehlivým čerpadlem Hawk s písty uspořádanými v řadě za sebou (kolmo ke hřídeli) a neméně výkonným ohřevem vody schopným ohřát vodu až na teplotu 150 C. Systém ohřevu vody je propojen s chlazením motoru, díky čemuž dochází ke značným úsporám ve spotřebě paliva. Speciální regulační ventil typu BKX odtlakuje celý systém ihned po zavření pistole, čímž dochází k menšímu opotřebení všech těsnění. Se strojem mohou současně pracovat 2 operátoři (volitelná úprava) a to díky instalaci speciálního zařízení, které automaticky sníží otáčky motoru při zavření jedné z pistolí. Tlak a průtok vody je regulován nastavením otáček motoru. Nastavení požadované teploty se děje otáčením kolečka termostatu s digitální indikací. Tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/ odmotávání hadice na/z bubnu. Stroj je dodáván na tažném vozíku. horkovodní čištění a renovace střech odstraňování dopravního značení z komunikací Tlak (bar): Průtok (l/min.): Typ trysky: 090 HAWK XLT HC950A Max. teplota vody ( C): 150 Výkon ohřevu s výměníkem (kw): 115 Výkon motoru (kw): 15 Otáčky motoru/čerpadla (ot./min): 3400/1300 Objem palivové nádrže (l): 77 Objem nádrže na vodu (l): 346 Kubota D722 Diesel, 3-válcový Čistá hmotnost (kg): 520 Rozměry (dxšxv)(cm): 275x160x160 chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži 50 m přívodní hadice, 50 m tlakové hadice,

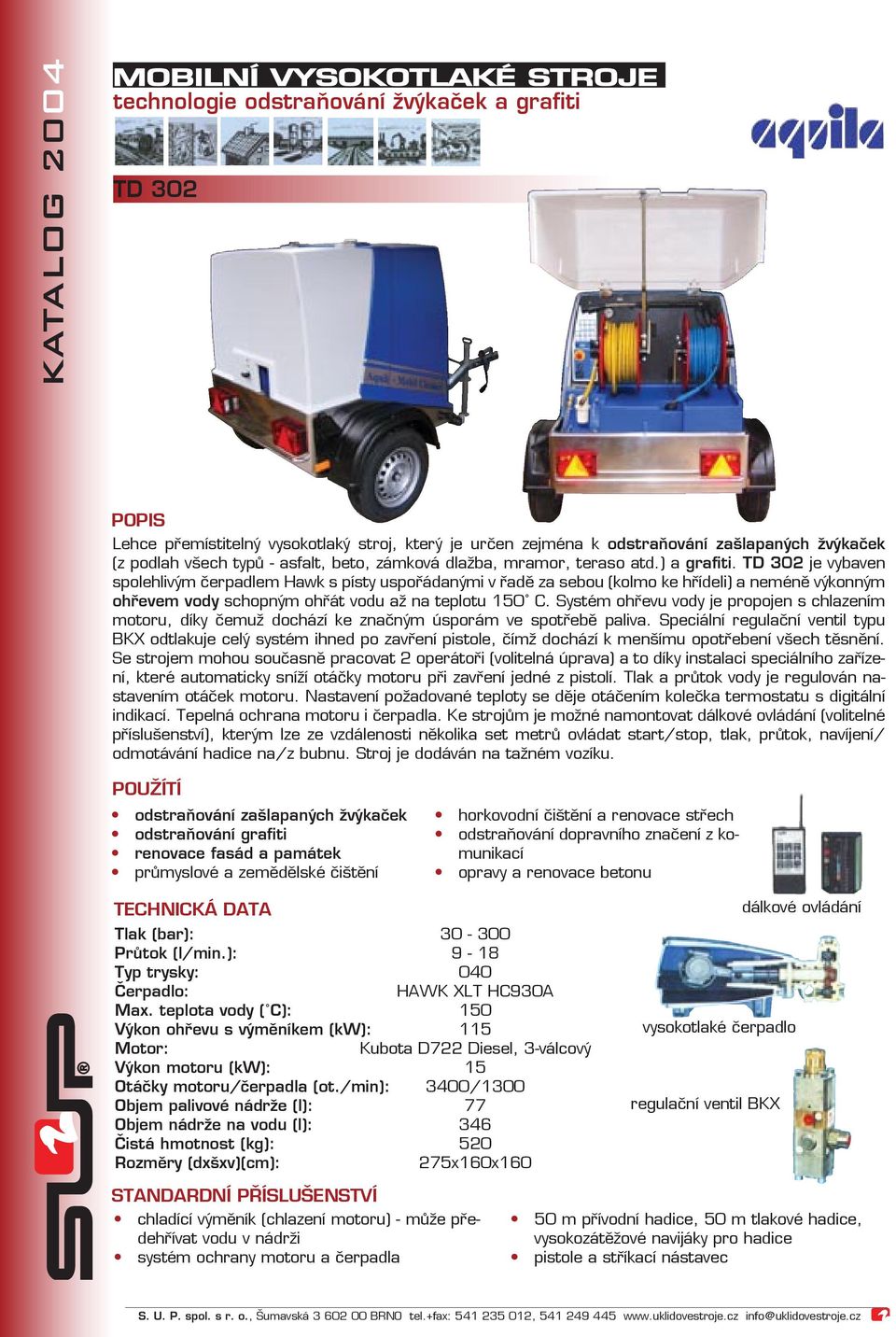

6 KATALOG 2004 MOBILNÍ VYSOKOTLAKÉ STROJE technologie odstraňování žvýkaček a grafiti TD 302 Lehce přemístitelný vysokotlaký stroj, který je určen zejména k odstraňování zašlapaných žvýkaček (z podlah všech typů - asfalt, beto, zámková dlažba, mramor, teraso atd.) a grafiti. TD 302 je vybaven spolehlivým čerpadlem Hawk s písty uspořádanými v řadě za sebou (kolmo ke hřídeli) a neméně výkonným ohřevem vody schopným ohřát vodu až na teplotu 150 C. Systém ohřevu vody je propojen s chlazením motoru, díky čemuž dochází ke značným úsporám ve spotřebě paliva. Speciální regulační ventil typu BKX odtlakuje celý systém ihned po zavření pistole, čímž dochází k menšímu opotřebení všech těsnění. Se strojem mohou současně pracovat 2 operátoři (volitelná úprava) a to díky instalaci speciálního zařízení, které automaticky sníží otáčky motoru při zavření jedné z pistolí. Tlak a průtok vody je regulován nastavením otáček motoru. Nastavení požadované teploty se děje otáčením kolečka termostatu s digitální indikací. Tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/ odmotávání hadice na/z bubnu. Stroj je dodáván na tažném vozíku. odstraňování zašlapaných žvýkaček odstraňování grafiti renovace fasád a památek horkovodní čištění a renovace střech odstraňování dopravního značení z komunikací Tlak (bar): Průtok (l/min.): 9-18 Typ trysky: 040 HAWK XLT HC930A Max. teplota vody ( C): 150 Výkon ohřevu s výměníkem (kw): 115 Výkon motoru (kw): 15 Otáčky motoru/čerpadla (ot./min): 3400/1300 Objem palivové nádrže (l): 77 Objem nádrže na vodu (l): 346 Kubota D722 Diesel, 3-válcový Čistá hmotnost (kg): 520 Rozměry (dxšxv)(cm): 275x160x160 vysokotlaké čerpadlo regulační ventil BKX dálkové ovládání chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži 50 m přívodní hadice, 50 m tlakové hadice,

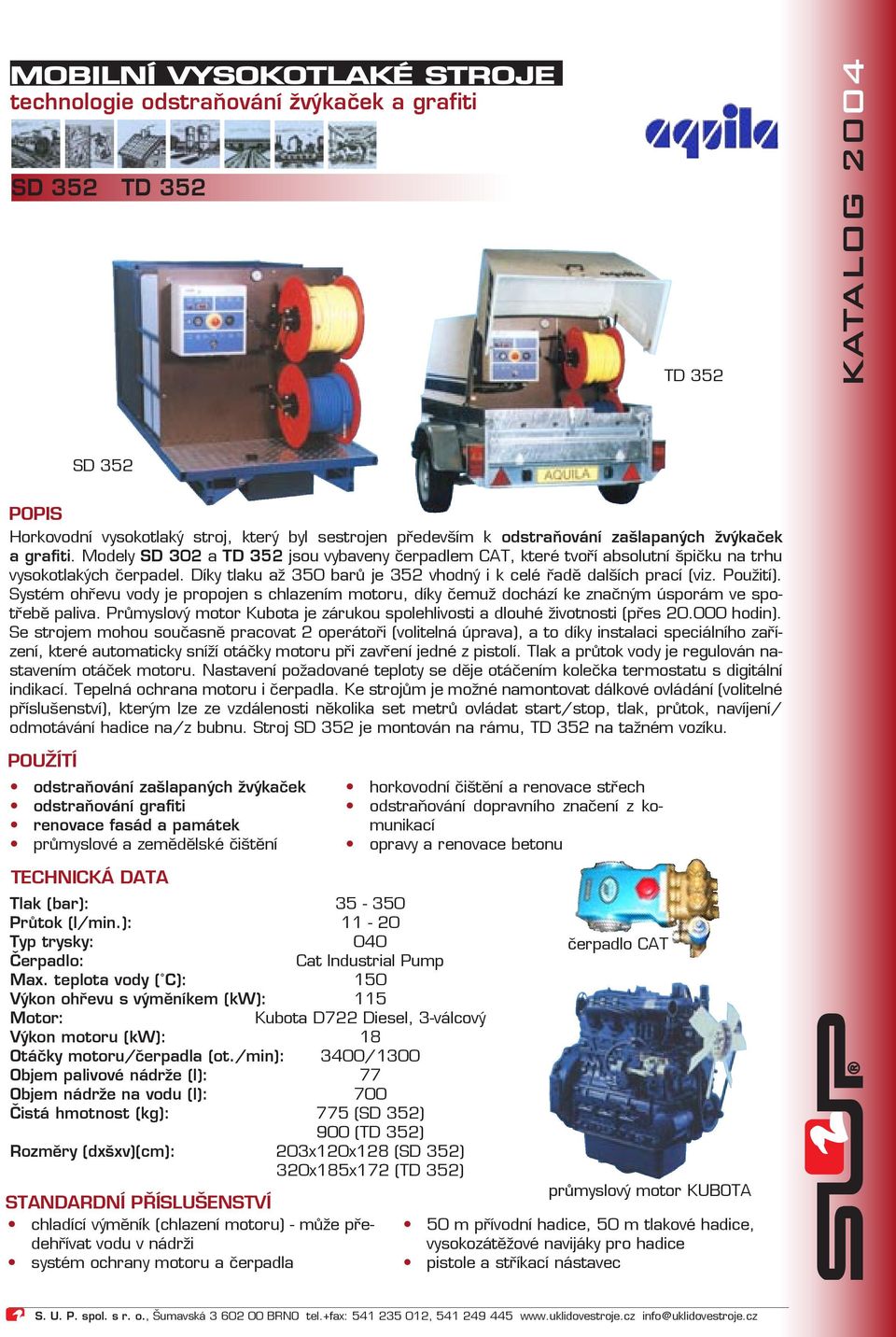

7 MOBILNÍ VYSOKOTLAKÉ STROJE technologie odstraňování žvýkaček a grafiti SD 352 TD 352 TD 352 KATALOG 2004 SD 352 Horkovodní vysokotlaký stroj, který byl sestrojen především k odstraňování zašlapaných žvýkaček a grafiti. Modely SD 302 a TD 352 jsou vybaveny čerpadlem CAT, které tvoří absolutní špičku na trhu vysokotlakých čerpadel. Díky tlaku až 350 barů je 352 vhodný i k celé řadě dalších prací (viz. Použití). Systém ohřevu vody je propojen s chlazením motoru, díky čemuž dochází ke značným úsporám ve spotřebě paliva. Průmyslový motor Kubota je zárukou spolehlivosti a dlouhé životnosti (přes hodin). Se strojem mohou současně pracovat 2 operátoři (volitelná úprava), a to díky instalaci speciálního zařízení, které automaticky sníží otáčky motoru při zavření jedné z pistolí. Tlak a průtok vody je regulován nastavením otáček motoru. Nastavení požadované teploty se děje otáčením kolečka termostatu s digitální indikací. Tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/ odmotávání hadice na/z bubnu. Stroj SD 352 je montován na rámu, TD 352 na tažném vozíku. odstraňování zašlapaných žvýkaček odstraňování grafiti renovace fasád a památek horkovodní čištění a renovace střech odstraňování dopravního značení z komunikací Tlak (bar): Průtok (l/min.): Typ trysky: 040 Cat Industrial Pump Max. teplota vody ( C): 150 Výkon ohřevu s výměníkem (kw): 115 Kubota D722 Diesel, 3-válcový Výkon motoru (kw): 18 Otáčky motoru/čerpadla (ot./min): 3400/1300 Objem palivové nádrže (l): 77 Objem nádrže na vodu (l): 700 Čistá hmotnost (kg): 775 (SD 352) 900 (TD 352) Rozměry (dxšxv)(cm): 203x120x128 (SD 352) 320x185x172 (TD 352) chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži čerpadlo CAT průmyslový motor KUBOTA 50 m přívodní hadice, 50 m tlakové hadice,

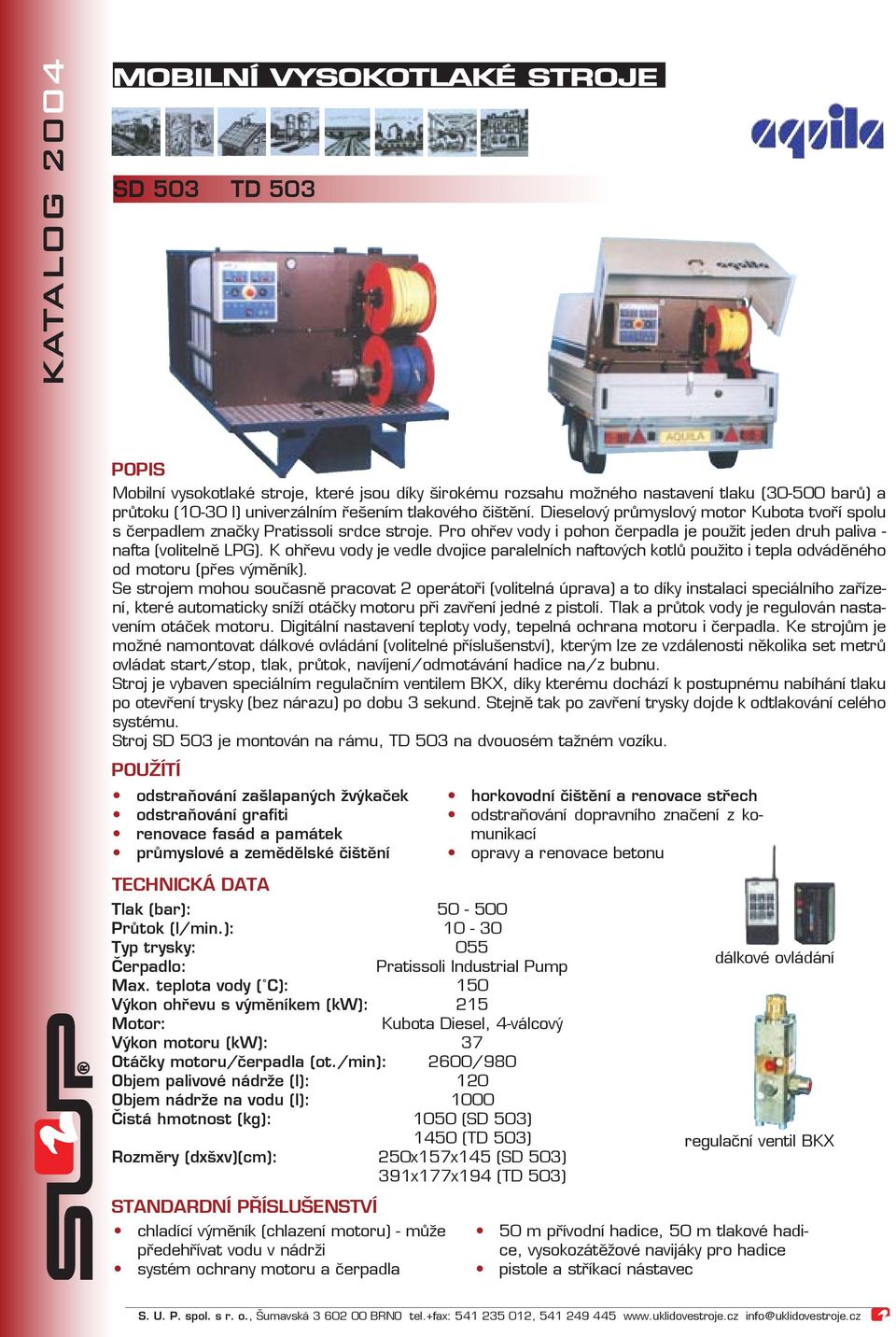

8 KATALOG 2004 MOBILNÍ VYSOKOTLAKÉ STROJE SD 503 TD 503 Mobilní vysokotlaké stroje, které jsou díky širokému rozsahu možného nastavení tlaku ( barů) a průtoku (10-30 l) univerzálním řešením tlakového čištění. Dieselový průmyslový motor Kubota tvoří spolu s čerpadlem značky Pratissoli srdce stroje. Pro ohřev vody i pohon čerpadla je použit jeden druh paliva - nafta (volitelně LPG). K ohřevu vody je vedle dvojice paralelních naftových kotlů použito i tepla odváděného od motoru (přes výměník). Se strojem mohou současně pracovat 2 operátoři (volitelná úprava) a to díky instalaci speciálního zařízení, které automaticky sníží otáčky motoru při zavření jedné z pistolí. Tlak a průtok vody je regulován nastavením otáček motoru. Digitální nastavení teploty vody, tepelná ochrana motoru i čerpadla. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/odmotávání hadice na/z bubnu. Stroj je vybaven speciálním regulačním ventilem BKX, díky kterému dochází k postupnému nabíhání tlaku po otevření trysky (bez nárazu) po dobu 3 sekund. Stejně tak po zavření trysky dojde k odtlakování celého systému. Stroj SD 503 je montován na rámu, TD 503 na dvouosém tažném vozíku. odstraňování zašlapaných žvýkaček odstraňování grafiti renovace fasád a památek Tlak (bar): Průtok (l/min.): Typ trysky: 055 Pratissoli Industrial Pump Max. teplota vody ( C): 150 Výkon ohřevu s výměníkem (kw): 215 Kubota Diesel, 4-válcový Výkon motoru (kw): 37 Otáčky motoru/čerpadla (ot./min): 2600/980 Objem palivové nádrže (l): 120 Objem nádrže na vodu (l): 1000 Čistá hmotnost (kg): 1050 (SD 503) 1450 (TD 503) Rozměry (dxšxv)(cm): 250x157x145 (SD 503) 391x177x194 (TD 503) chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži horkovodní čištění a renovace střech odstraňování dopravního značení z komunikací dálkové ovládání regulační ventil BKX 50 m přívodní hadice, 50 m tlakové hadice,

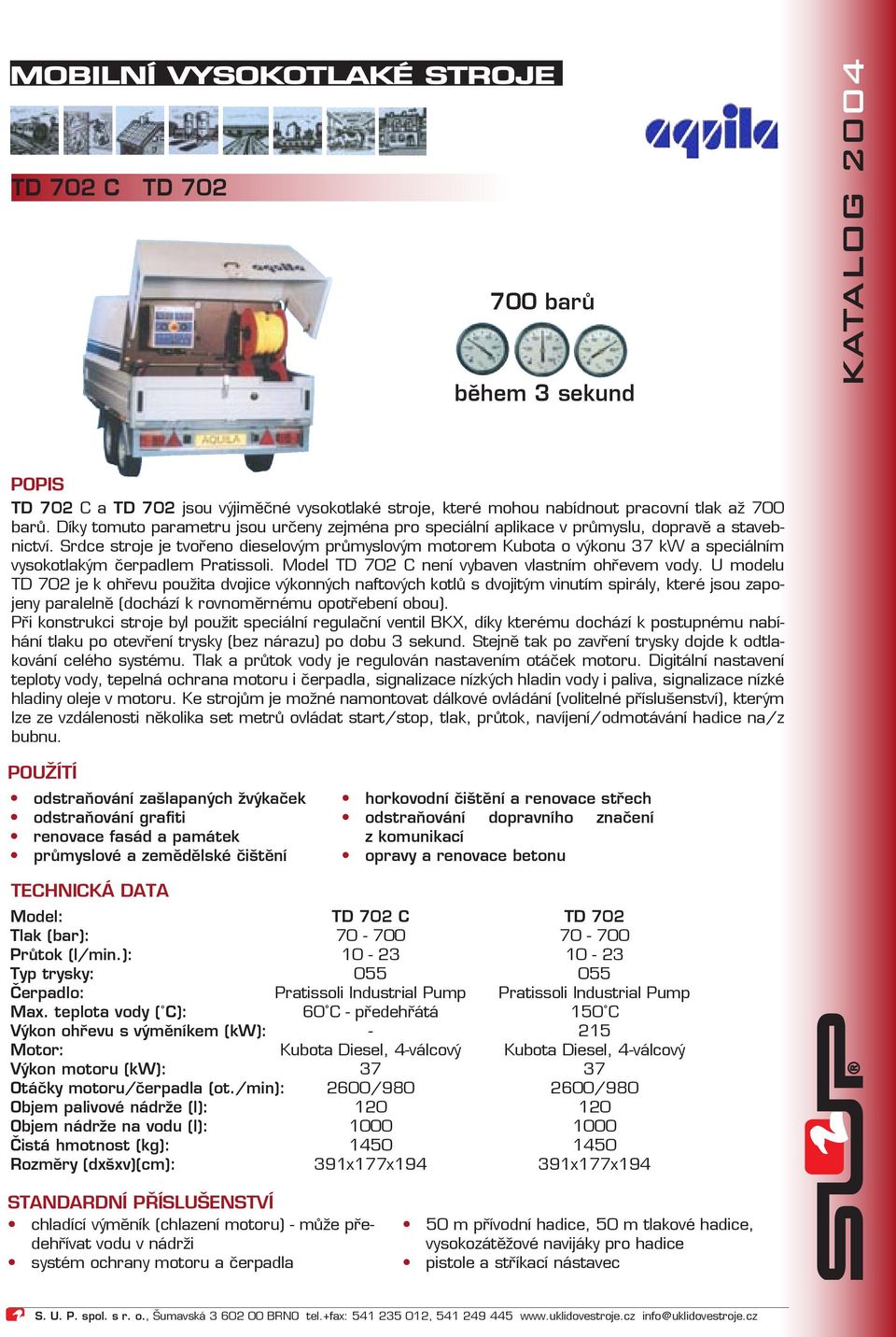

9 MOBILNÍ VYSOKOTLAKÉ STROJE TD 702 C TD barů během 3 sekund KATALOG 2004 TD 702 C a TD 702 jsou výjiměčné vysokotlaké stroje, které mohou nabídnout pracovní tlak až 700 barů. Díky tomuto parametru jsou určeny zejména pro speciální aplikace v průmyslu, dopravě a stavebnictví. Srdce stroje je tvořeno dieselovým průmyslovým motorem Kubota o výkonu 37 kw a speciálním vysokotlakým čerpadlem Pratissoli. Model TD 702 C není vybaven vlastním ohřevem vody. U modelu TD 702 je k ohřevu použita dvojice výkonných naftových kotlů s dvojitým vinutím spirály, které jsou zapojeny paralelně (dochází k rovnoměrnému opotřebení obou). Při konstrukci stroje byl použit speciální regulační ventil BKX, díky kterému dochází k postupnému nabíhání tlaku po otevření trysky (bez nárazu) po dobu 3 sekund. Stejně tak po zavření trysky dojde k odtlakování celého systému. Tlak a průtok vody je regulován nastavením otáček motoru. Digitální nastavení teploty vody, tepelná ochrana motoru i čerpadla, signalizace nízkých hladin vody i paliva, signalizace nízké hladiny oleje v motoru. Ke strojům je možné namontovat dálkové ovládání (volitelné příslušenství), kterým lze ze vzdálenosti několika set metrů ovládat start/stop, tlak, průtok, navíjení/odmotávání hadice na/z bubnu. odstraňování zašlapaných žvýkaček odstraňování grafiti renovace fasád a památek horkovodní čištění a renovace střech odstraňování dopravního značení z komunikací Model: TD 702 C TD 702 Tlak (bar): Průtok (l/min.): Typ trysky: Pratissoli Industrial Pump Pratissoli Industrial Pump Max. teplota vody ( C): 60 C - předehřátá 150 C Výkon ohřevu s výměníkem (kw): Kubota Diesel, 4-válcový Kubota Diesel, 4-válcový Výkon motoru (kw): Otáčky motoru/čerpadla (ot./min): 2600/ /980 Objem palivové nádrže (l): Objem nádrže na vodu (l): Čistá hmotnost (kg): Rozměry (dxšxv)(cm): 391x177x x177x194 chladící výměník (chlazení motoru) - může předehřívat vodu v nádrži 50 m přívodní hadice, 50 m tlakové hadice,

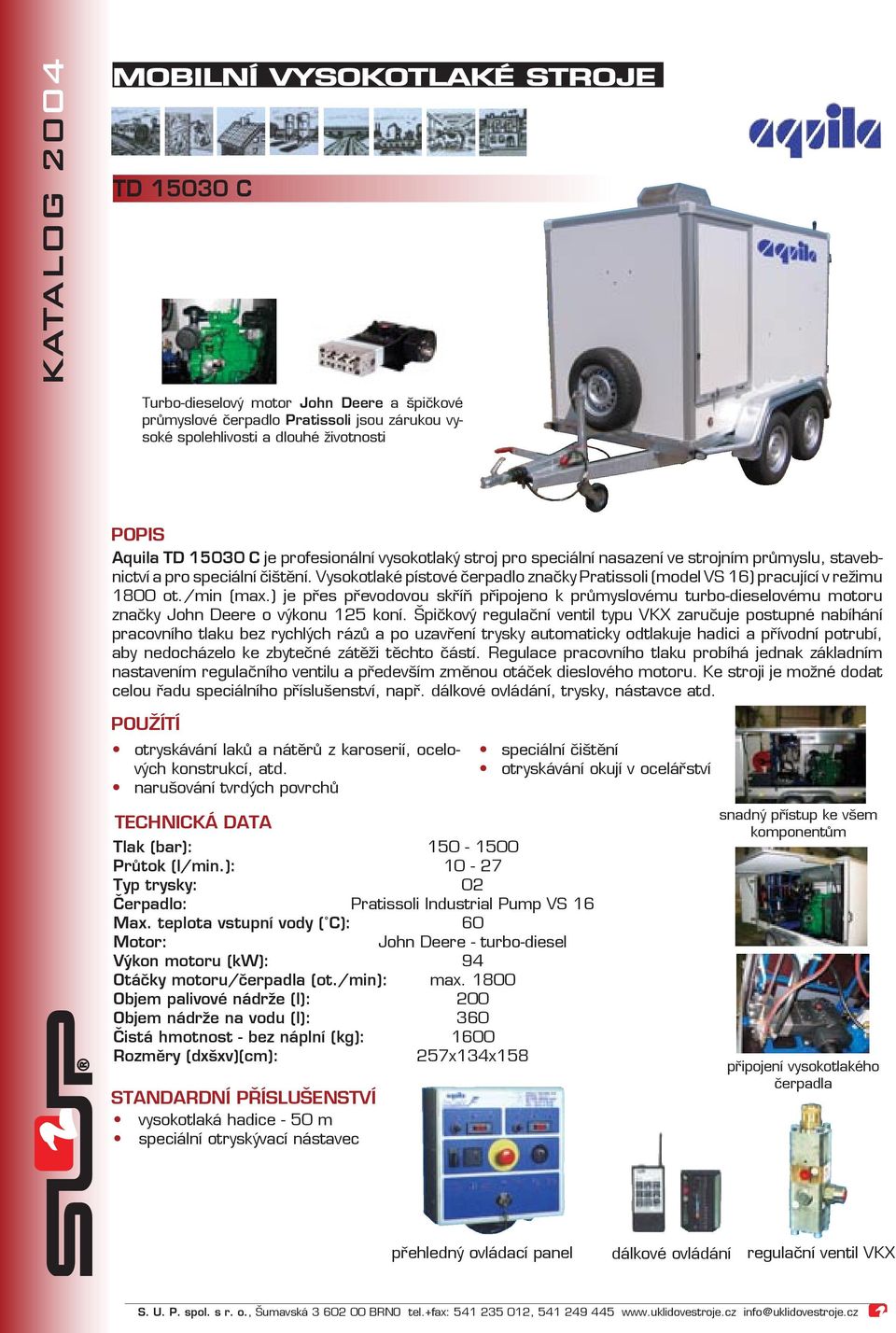

10 KATALOG 2004 MOBILNÍ VYSOKOTLAKÉ STROJE TD C Turbo-dieselový motor John Deere a špičkové průmyslové čerpadlo Pratissoli jsou zárukou vysoké spolehlivosti a dlouhé životnosti Aquila TD C je profesionální vysokotlaký stroj pro speciální nasazení ve strojním průmyslu, stavebnictví a pro speciální čištění. Vysokotlaké pístové čerpadlo značky Pratissoli (model VS 16) pracující v režimu 1800 ot./min (max.) je přes převodovou skříň připojeno k průmyslovému turbo-dieselovému motoru značky John Deere o výkonu 125 koní. Špičkový regulační ventil typu VKX zaručuje postupné nabíhání pracovního tlaku bez rychlých rázů a po uzavření trysky automaticky odtlakuje hadici a přívodní potrubí, aby nedocházelo ke zbytečné zátěži těchto částí. Regulace pracovního tlaku probíhá jednak základním nastavením regulačního ventilu a především změnou otáček dieslového motoru. Ke stroji je možné dodat celou řadu speciálního příslušenství, např. dálkové ovládání, trysky, nástavce atd. otryskávání laků a nátěrů z karoserií, ocelových konstrukcí, atd. narušování tvrdých povrchů Tlak (bar): Průtok (l/min.): Typ trysky: 02 Pratissoli Industrial Pump VS 16 Max. teplota vstupní vody ( C): 60 Výkon motoru (kw): 94 Otáčky motoru/čerpadla (ot./min): max Objem palivové nádrže (l): 200 Objem nádrže na vodu (l): 360 John Deere - turbo-diesel Čistá hmotnost - bez náplní (kg): 1600 Rozměry (dxšxv)(cm): 257x134x158 vysokotlaká hadice - 50 m speciální otryskývací nástavec speciální čištění otryskávání okují v ocelářství snadný přístup ke všem komponentům připojení vysokotlakého čerpadla přehledný ovládací panel dálkové ovládání regulační ventil VKX
