1 Modul WM10 Modul WM10- Termohydraulického rozdělovače (THR) Pro zařízení s termohydraulickým vyrovnávačem (anuloidem) a pro řízení jednoho otopného okruhu bez směšovače pro volně volitelnou montáž Regulace jednoho přímo napojeného otopného okruhu pomocí anuloidu Funkce řiditelná pomocí digitálních přepínacích hodin v RC35 Regulace teploty výstupu podle venkovní teploty Možnost připojení jednoho vlastního dálkového ovládání, regulátoru pro montáž v místnosti RC20 nebo EMS_bezdrátové sady (RC20 RF a RFM20) pro režim provozu podle venkovní teploty, zapojení vlivu prostorové teploty, případně útlumového režimu podle prostorové teploty při režimu provozu podle venkovní tepltoy Zobrazení provozu a poruchy pomocí Modul pro zabudování do kotle nebo pro montáž na stěnu Včetně čidla teploty THR (anuloidu) Včetně sady pro montáž na stěnu Příkon VA 1 Maximální celkový spínací proud A 5 Výstup pro oběhové čerpadlo A 5 Modul WM10 Modul termohydraulického rozdělovače (THR), pro zařízení s kotli Buderus s EMS, s THR a jedním otopným okruhem bez směšovače, vč. čidla teploty THR, možný max. jeden modul na zařízení, vč. sady pro nástěnnou montáž, pro kombinaci s Logamatic RC , Technický katalog 2012/1 2011/1

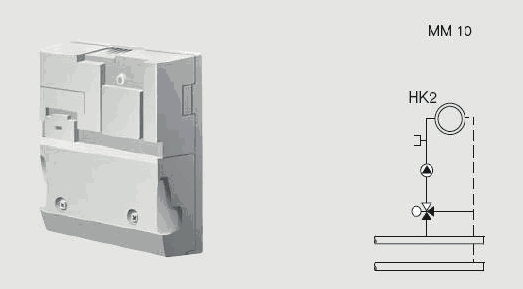

2 Modul MM10 Směšovací modul MM10 Pro zařízení s jedním otopným okruhem se směšovačem pro volně volitelnou montáž Regulace otopného okruhu s jedním čidlem teploty výstupu pro řízení regulačního členu Funkce řiditelná pomocí digitálních přepínacích hodin v RC35 Regulace teploty výstupu podle venkovní teploty Možnost připojení jednoho vlastního dálkového ovládání s regulátorem pro montáž v místnosti RC20 nebo s EMS bezdrátovou sadou (RC20 RF a RFM20) pro režim provozu podle prostorové teploty, zapojení vlivu prostorové teploty, případně útlumového režimu podle prostorové teploty při režimu provozu podle venkovní teploty Kodované a barevně označené Zobrazení provozu a poruchy pomocí Modul pro zabudování do kotle nebo pro montáž na stěnu včetně čidla teploty otopného okruhu Včetně sady pro montáž na stěnu Maximální celkový spínací proud A 5 Výstup pro oběhové čerpadlo otopného okruhu A 5 Výstup pro regulační člen otopného okruhu A 5 Modul MM10 Modul směšovače pro zařízení s kotli Buderus s EMS a jedním otopným okruhem se směšovačem k libovolně volitelné montáži vč. čidla vstupní teploty, možný max. jeden modul na zařízení, vč. sady pro nástěnnou montáž. Pro kombinaci s Logamatic RC , Technický katalog 2011/1 2012/1

3 Modul SM10 Solární modul SM10 Pro zařízení se solárním ohřevem pitné vody pro volně volitelnou montáž Systém High flow / Low flow (vysoký průtok / nízký průtok) s variabilním řízením solárního čerpadla Optimalizace úspor energie pro ohřev teplé vody díky propojení kotlové a solární regulace S krytem svorek a upevňovacími šrouby Zobrazení funkce pomocí Včetně 1 čidla teploty kolektoru a 1 čidla teploty zásobníku Včetně sady pro montáž na stěnu Maximální spínací proud A 2,5 Výstup pro solární čerpadlo A 2,5 Modul SM10 Solární modul pro kotle Buderus s EMS a regulační přístroje s EMS, solární modul pro ohřev TV pomocí sluneční energie, High-flow / Low-flow-systém s řízením otáček oběhového čerpadla solárního okruhu, optimalizace solárního zisku a redukce dodatečného dohřevu, volitelná montáž do zdroje tepla nebo jako montáž na stěnu, vč. 1 čidla kolektoru 6 mm a 1 čidla zásobníku 9 mm, max. 1 modul na zařízení , Technický katalog 2012/1 2011/1

4 Modul EM10 Modul spínací jednotky EM10 Pro řízení kotle pomocí napětí 0-10 V z nadřazené regulace Hlášení sumární poruchy přes napětí 230 V nebo beznapěťově Zobrazení provozu a poruchy pomoci Maximální celkový spínací proud A 5 Modul EM10 Modul pro řízení kotle Buderus s EMS pomocí napětí 0-10V, výstup sumární poruchy, možné připojení i bez RC , Technický katalog 2011/1 2012/1

5 Modul PM10 Modul čerpadla PM10 Modul pro regulaci otáček kotlového čerpadla pomocí signálu 0-10 V, přizpůsobení průtoku v kotlovém okruhu na průtok v otopných okruzích ("Flow Control") Určen pro zařízení s termohydraulickým rozdělovačem pro řízení modulačního čerpadla v kotlovém okruhu Logano plus GB312/GB402 Je nutné použít čerpadlo v kotlovém okruhu s možností ovládání 0-10 V, např. Wilo Stratos s modulem IF nebo Grungfos Magna s modulem Genibus nebo MB40/60/100 Pro uvedení čerpadla do provozu je nutný servisní nástroj Regulace čerpadla podle teplotního spádu (delta T) nebo v závislosti na výkonu hořáku Snížení nákladů na provoz kotle díky zvýšenému využití kondenzace Pro dovybavení stávajících zařízení je třeba mít Logamatic RC35 od verze 1.15 Kombinace s modulem termohydraulického rozdělovače WM10 * nebo Logamatic 41xx/FM456/FM457/FM458 ** Interní komunikace přes EMS bus-kabel Modul je určen k instalaci v kotli nebo na stěnu Zobrazení provozu pomocí diod Vč. teplotního čidla pro termohydraulický rozdělovač Vč. sady pro montáž na stěnu Použití v zařízeních s jedním i více kotli, jeden modul na kotel Rozměry šxvxd mm 130 x 90 x 35 Provozní napětí (při 50 Hz±4 %) V 230 ± 10 % Rozměry (montáž na stěnu) šxvxd mm 130 x 140 x 40 Modul PM10 Modul PM10 pro řízení modulačního čerpadla v kotlovém okruhu pro kotle Logano plus GB312/GB , Technický katalog 2012/1 2011/1

6 Modul VM10 Řídící modul VM10 Řízení 2. magnetického ventilu (230 V), např. pro zkapalněný plyn Řízení elektromagnetického zpětného ventilu (bez proudu uzavřen) u olejových kotlů pro vytápění Řízení jednoho externího ventilátoru pro přívod vzduchu Zobrazení provozu a poruchy pomocí Maximální spínací proud A 5 Modul VM10 Modul VM10 pro ovládání 2. magnetického ventilu , Technický katalog 2011/1 2012/1

7 Modul UM10 Přepínací modul UM10 Modul pro zabudování do MC10. Montáž na stěnu není možná. Řízení zařízení pro přívod spalovacího vzduchu (ventilátoru) a /nebo uzavírací spalinové klapky Blokování EMS kotle při provozu druhého zdroje tepla (např. kotle na pevná paliva) Zobrazení provozu a poruchy na modulu Rozměry š/v/d mm 130x140x40 Provozní napětí (při 50 Hz +- 4%) V % Maximální spínací proud A 5 Modul UM10 Modul UM , Technický katalog 2012/1 2011/1
