Téma: Příklad systémového řešení integrace solárního systému do systému ÚT a spolupráce s dopňkovým / hlavním zdrojem tepla

Transkript

1 Téma: Příklad systémového řešení integrace solárního systému do systému ÚT a spolupráce s dopňkovým / hlavním zdrojem tepla Ing. Luboš Brunner, Buderus tepelná technika spol. s r.o.

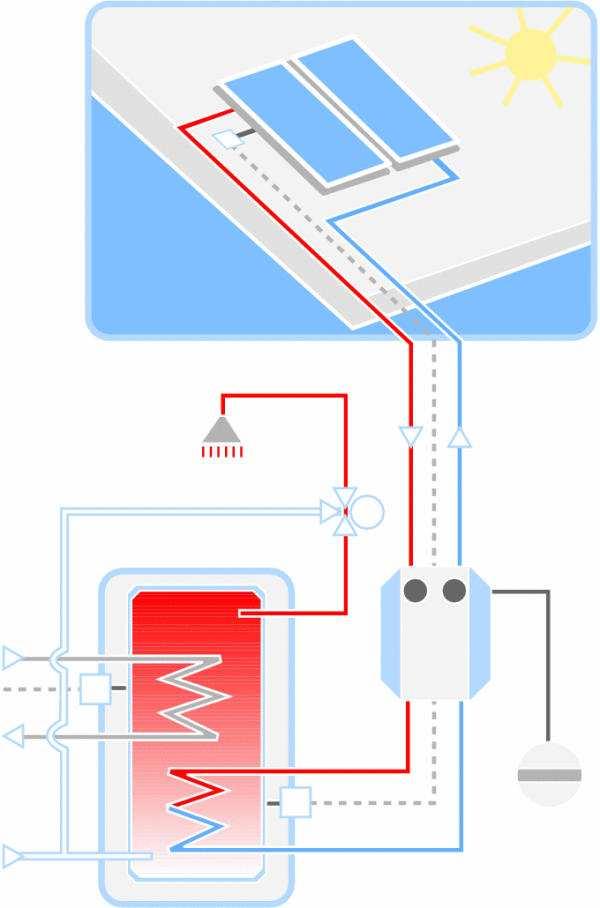

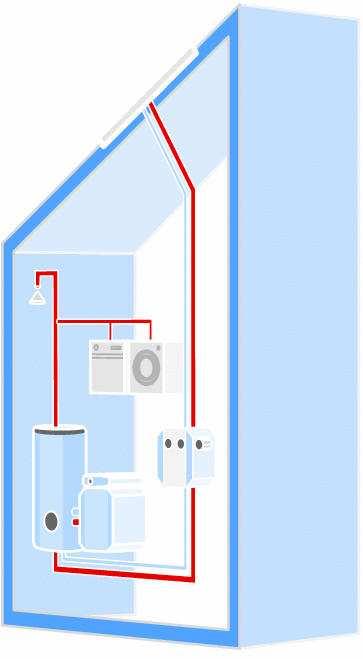

2 my - standardní systém í kolektory, zásobník pro ohřev teplé vody a doplňkový zdroj tepla

3 my - regulace: funkce a požadavky í kolektor Čidlo Řízení o.č. solárního okruhu Regulace Čidlo Oběhové čerpadlo (o.č.) Zásobník Regulace otáček o.č. pro odpovídající objemový průtok Omezení max. teploty v zásobníku Rozdělení tepla z kolektorů na více spotřebičů Optimalizace solárního zisku

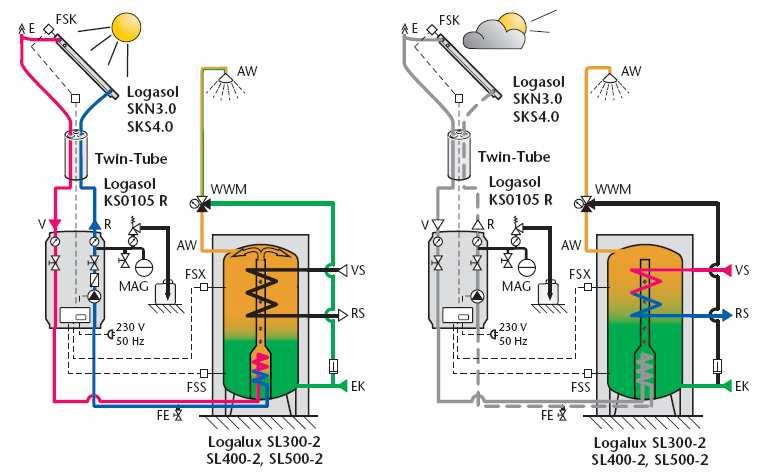

4 my - solárn rní okruh Typ a rozsah výkonu: Kompletní stanice s regulací Kompletní stanice s regulací Děkuji Vám za pozornost Funkční schema ohřevu teplé vody s řízením teplotní diference při solárním / konvenčním ohřevu

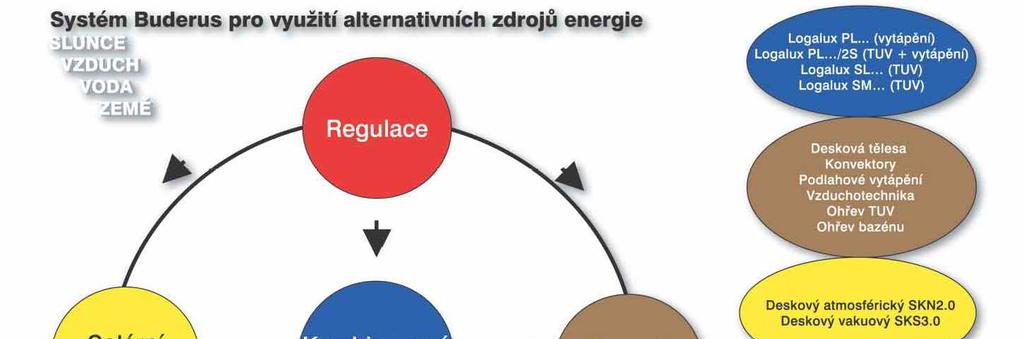

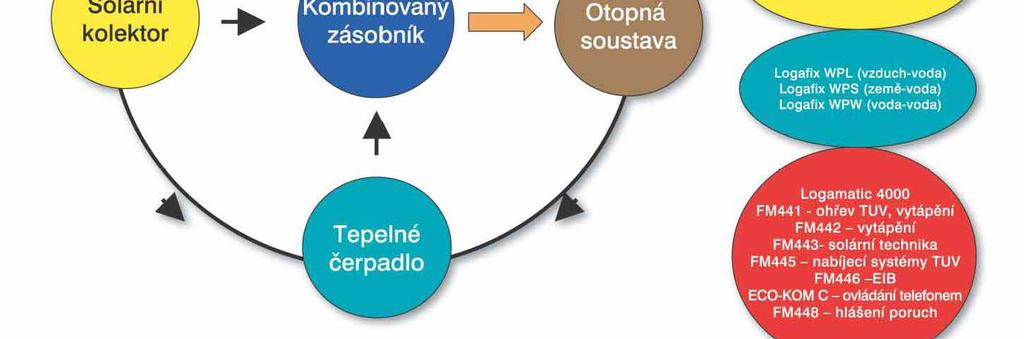

5 my systémov mové řešení Systém m pro využit ití alternativních zdrojů energie Typ a rozsah výkonu: Regulace Kombinované zásobníky ohřev vody + podpora vytápění Desková tělesa Konvektory Podlahové vytápění Vzduchotechnika Ohřev TV Ohřev bazénu í kolektor Zásobník (kombinovaný) Otopná soustava Kolektory: Deskové atmosférické Deskové vakuové Trubicové vakuové Kotle, tepelná čerpadla, další zdroje tepla Hlavní / doplňkový zdroj tepla Modulární, digitální Regulační přístroje. Systémy dálkového ovládání

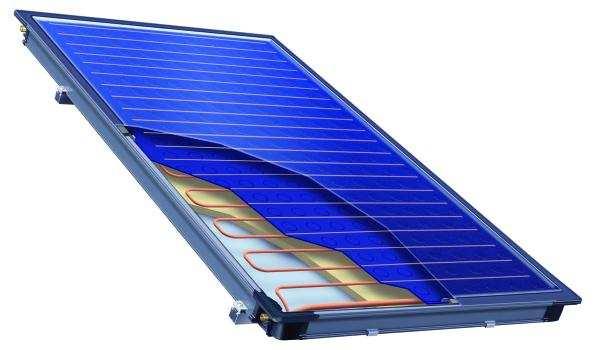

6 my solárn rní kolektory Typ a rozsah výkonu: Deskové atmosférické/ vakuové solární kolektory; Vakuové trubicové solární kolektory; - Ohřev teplé vody, podpora vytápění

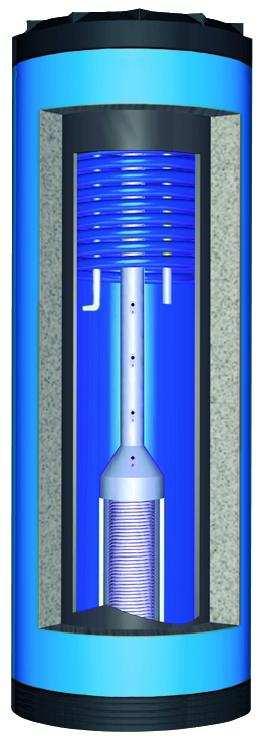

7 my porovnání bivalentního a termosifonového zásobnz sobníku 12 C 14 C 25 C 33 C 38 C 40 C 12 C 40 C 12 C 40 C 12 C 40 C 12 C 40 C 12 C 40 C 09:00 10:00 11:00 12:00 13:00 14:00

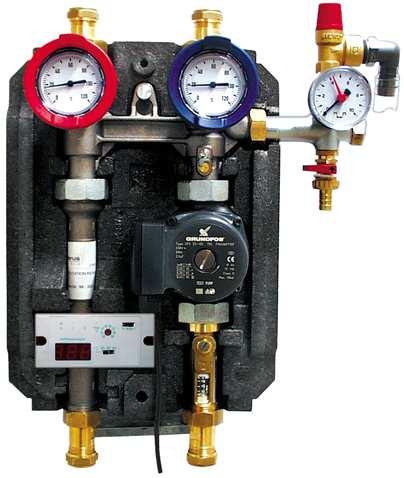

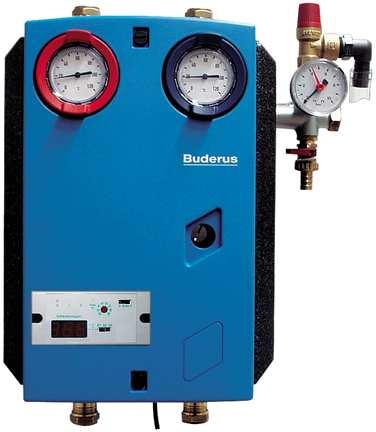

8 my regulace a kompletní stanice Kompletní stanice s integrovanou regulací: Integrovány všechny bezpečnostní komponenty: - pojistný ventil, manometr, plnící a vypouštěcí kohout, omezovač průtoku, teploměry, atd. - oběhové čerpadlo, regulační přístroj Digitální regulace se solárním modulem Kompletní stanice s komplexní regulací systému: - systémové řízení s digitální kotlovou regulací rní modul umožň žňuje: - větší využití solárního zisku - řízení až 2. spotřebičů (zásobníků) - funkce High- a Low-Flow pro 1.spotřebič -řízení podpory vytápění s obtokem akumulačního zásobníku nebo přepínání mezi 1. a 2. spotřebičem - možnost měření solárního zisku (příslušenství) - až 10% úsporu primární energie pro ohřev TV a snížení počtu startů hořáku až o 24%

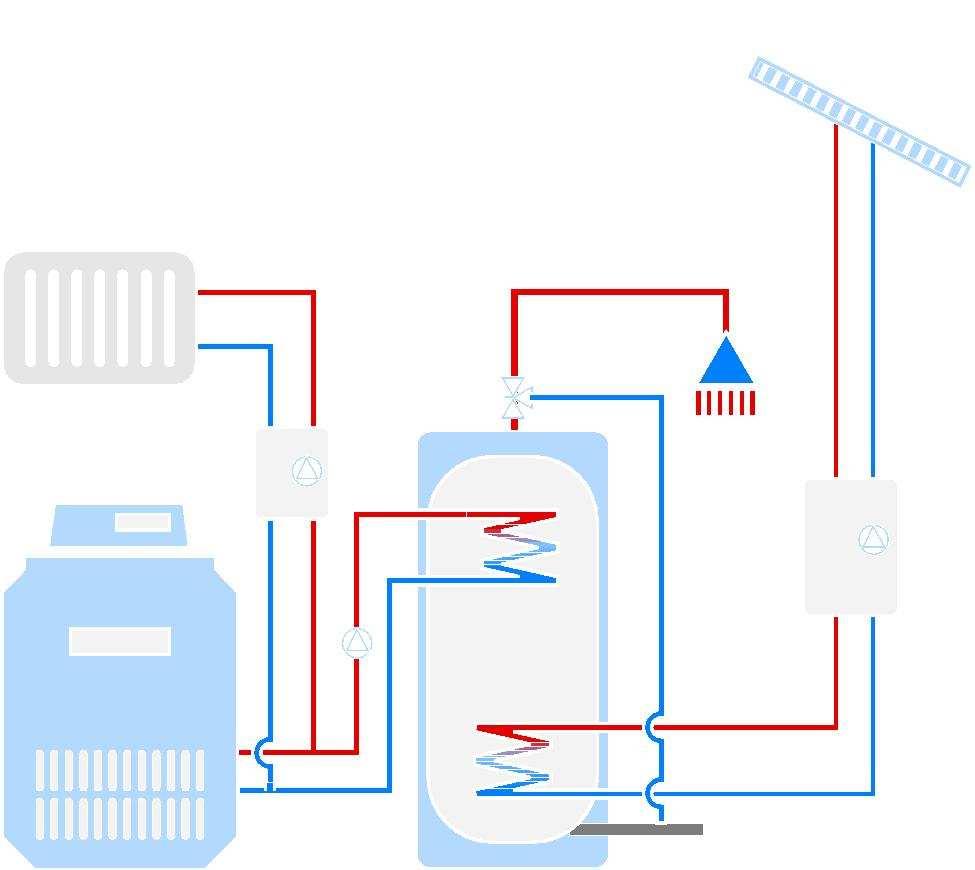

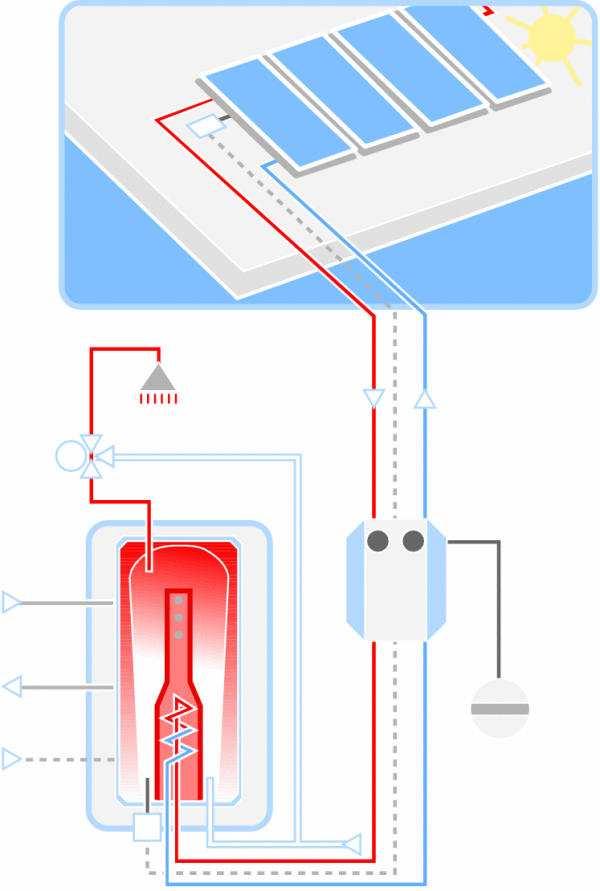

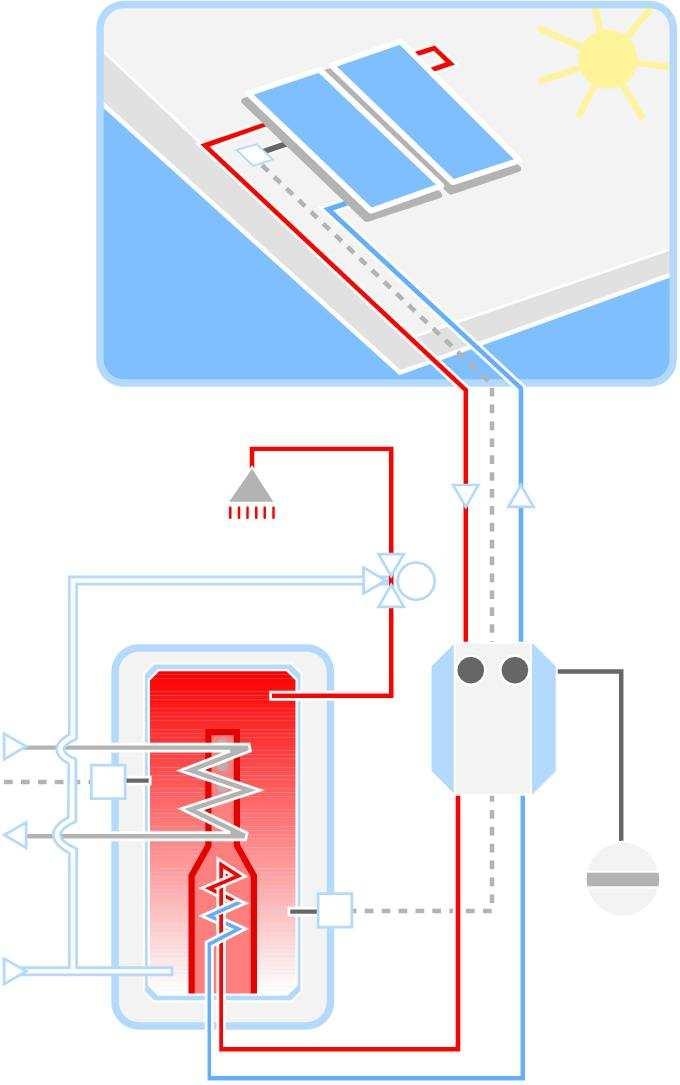

9 my ohřev TV a podpora vytápění í kolektory, zásobník pro ohřev TV, podpora vytápění a připojení pro doplňkový zdroj tepla

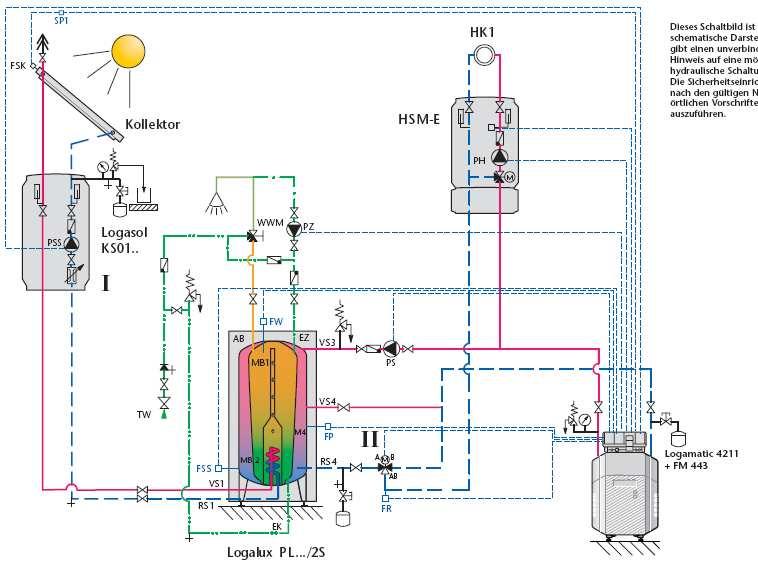

10 my příklady zapojení Kolektor Typ a rozsah výkonu: Otopný systém Kotlová a solární regulace Kombinovaný zásobník Pozn.: schematické znázornění

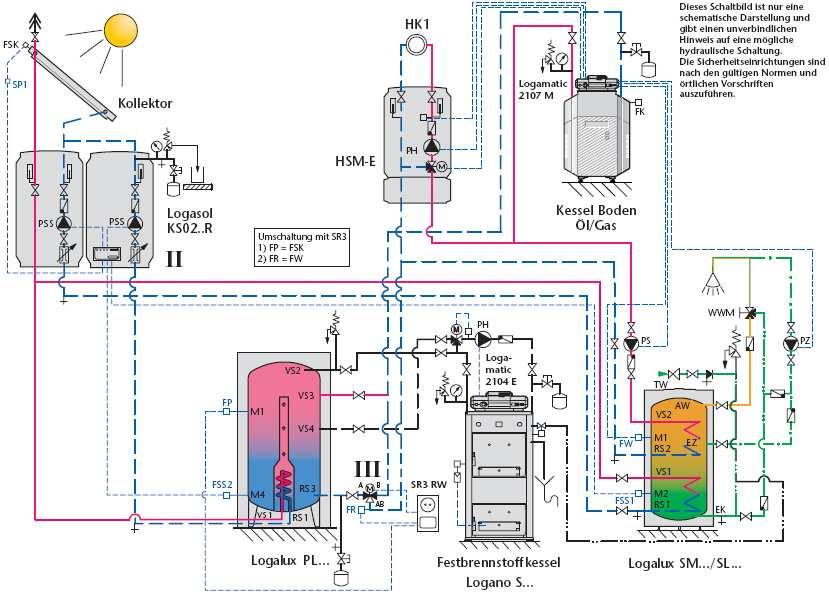

11 my příklady zapojení Otopný systém Typ a rozsah výkonu: Kolektor Kotel Zásobník Doplňkový zdroj Zásobník Pozn.: schematické znázornění

12 my podmínka pro nabíjen jení FSK ϑ 10K Pokud je dosaženo mezi čidlem kolektoru FSK a čidlem FSS v zásobníku (dole) ϑ 10 K, zapne se oběhové čerpadlo solárního okruhu PSS 1 na 100 % výkon. 100% Digitální regulace se solárním modulem PSS 1 FSS

13 my provoz Low-Flow FSK Pokud je teplota na čidle FB 45 C, přepne se provoz na LOW- FLOW. Tzn., že čerpadlo PSS 1 sníží výkon při ϑ 30K. Digitální regulace se solárním modulem ϑ 30K 100% PSS 1 FB ϑ 45 C FSS

14 my - provoz High-Flow FSK ϑ 15K í zařízení je v provozu Low-Flow. Pokud je dosažena teplota na čidle FB 45 C, Přepne se provoz na HIGH- FLOW. Tzn., že čerpadlo PSS 1 zvýší výkon při ϑ 15K. 100% Digitální regulace se solárním modulem PSS 1 FB ϑ 45 C FSS

15 my podmínka vypnutí FSK ϑ 5K í zařízení je v provozu. Když dosáhne teplota na čidle FB maximální hodnoty nebo když ϑ klesne pod 5K, zařízení se vypne, čerpadlo PSS 1 sníží výkon na minimum = 30%. 100% Digitální regulace se solárním modulem PSS 1 30% FB Max.hodnota FSS

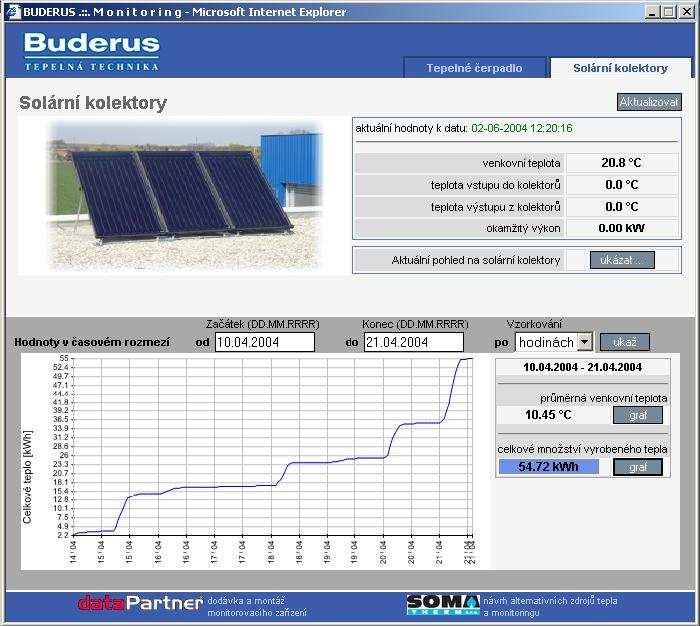

16 On-line monitoring: alternativní zdroje
