1 Air onditioner ontroller Systém příslušenství a přídavných zařízení rozšiřujících aplikační možnosti klimatizačních jednotek FUJITSU GEERA

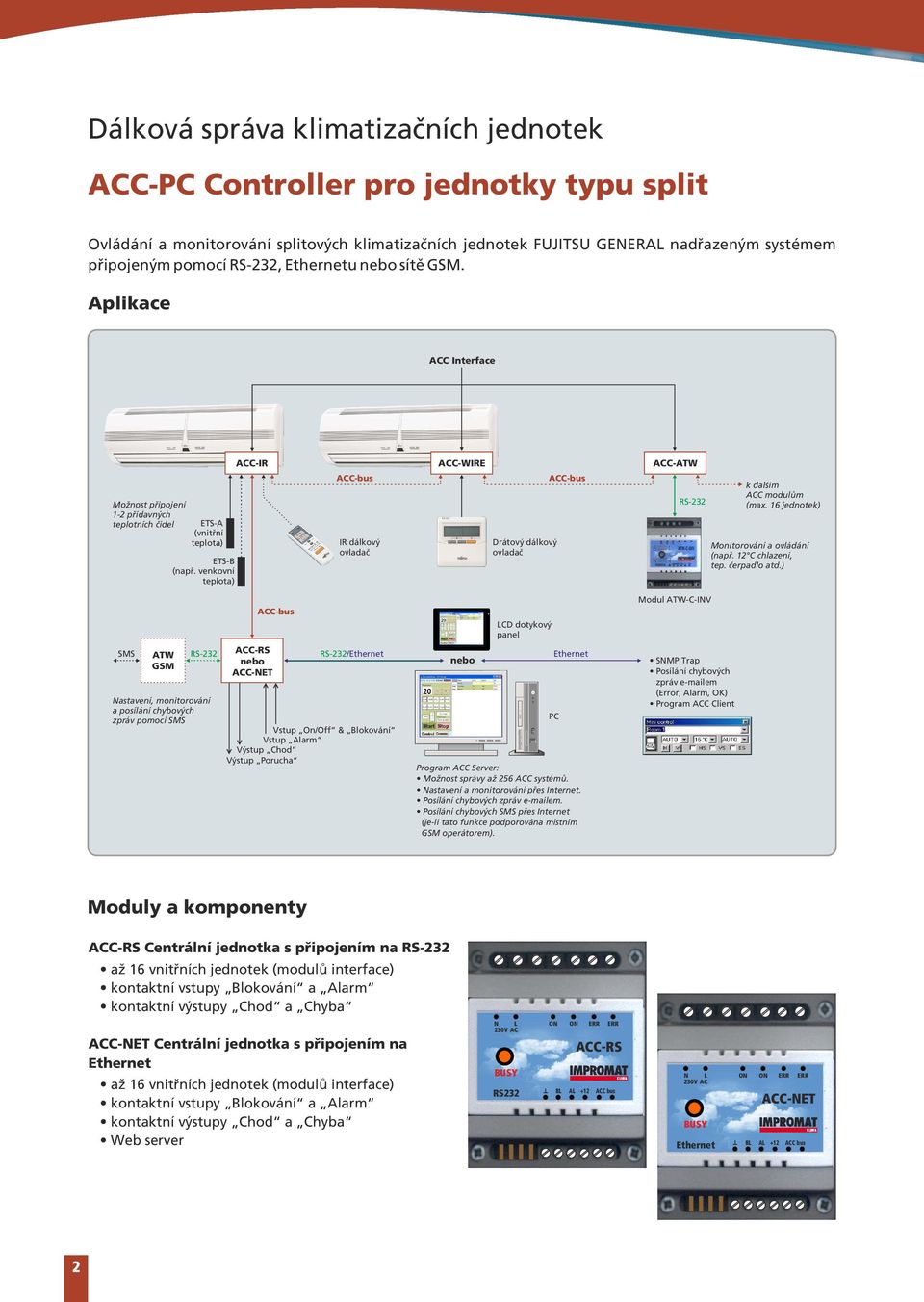

2 Dálková správa klimatizačních jednotek A-P ontroller pro jednotky typu split vládání a monitorování splitových klimatizačních jednotek FUJITSU GEERA nadřazeným systémem připojeným pomocí RS-232, Ethernetu nebo sítě GSM. Aplikace A Interface A-IR A-WIRE A-ATW Možnost připojení 1-2 přídavných teplotních čidel ETS-A (vnitřní teplota) ETS-B (např. venkovní teplota) A-bus IR dálkový ovladač Drátový dálkový ovladač A-bus RS-232 k dalším A modulům (max. 16 jednotek) Monitorování a ovládání (např. 12 chlazení, tep. čerpadlo atd.) SMS ATW GSM RS-232 astavení, monitorování a posílání chybových zpráv pomocí SMS A-bus A-RS nebo A-ET RS-232/Ethernet Vstup n/ff & Blokování Vstup Alarm Výstup hod Výstup Porucha nebo D dotykový panel Ethernet P Program A Server Možnost správy až 256 A systémů. astavení a monitorování přes Internet. Posílání chybových zpráv em. Posílání chybových SMS přes Internet (je-li tato funkce podporována místním GSM operátorem). Modul ATW--IV SMP Trap Posílání chybových zpráv em (Error, Alarm, K) Program A lient Moduly a komponenty A-RS entrální jednotka s připojením na RS-232 až 16 vnitřních jednotek (modulů interface) kontaktní vstupy Blokování a Alarm kontaktní výstupy hod a hyba A-ET entrální jednotka s připojením na Ethernet až 16 vnitřních jednotek (modulů interface) kontaktní vstupy Blokování a Alarm kontaktní výstupy hod a hyba Web server 230V A BUSY RS232 ERR ERR A-RS B A +12 A bus 230V A BUSY Ethernet ERR ERR A-ET B A +12 A bus 2

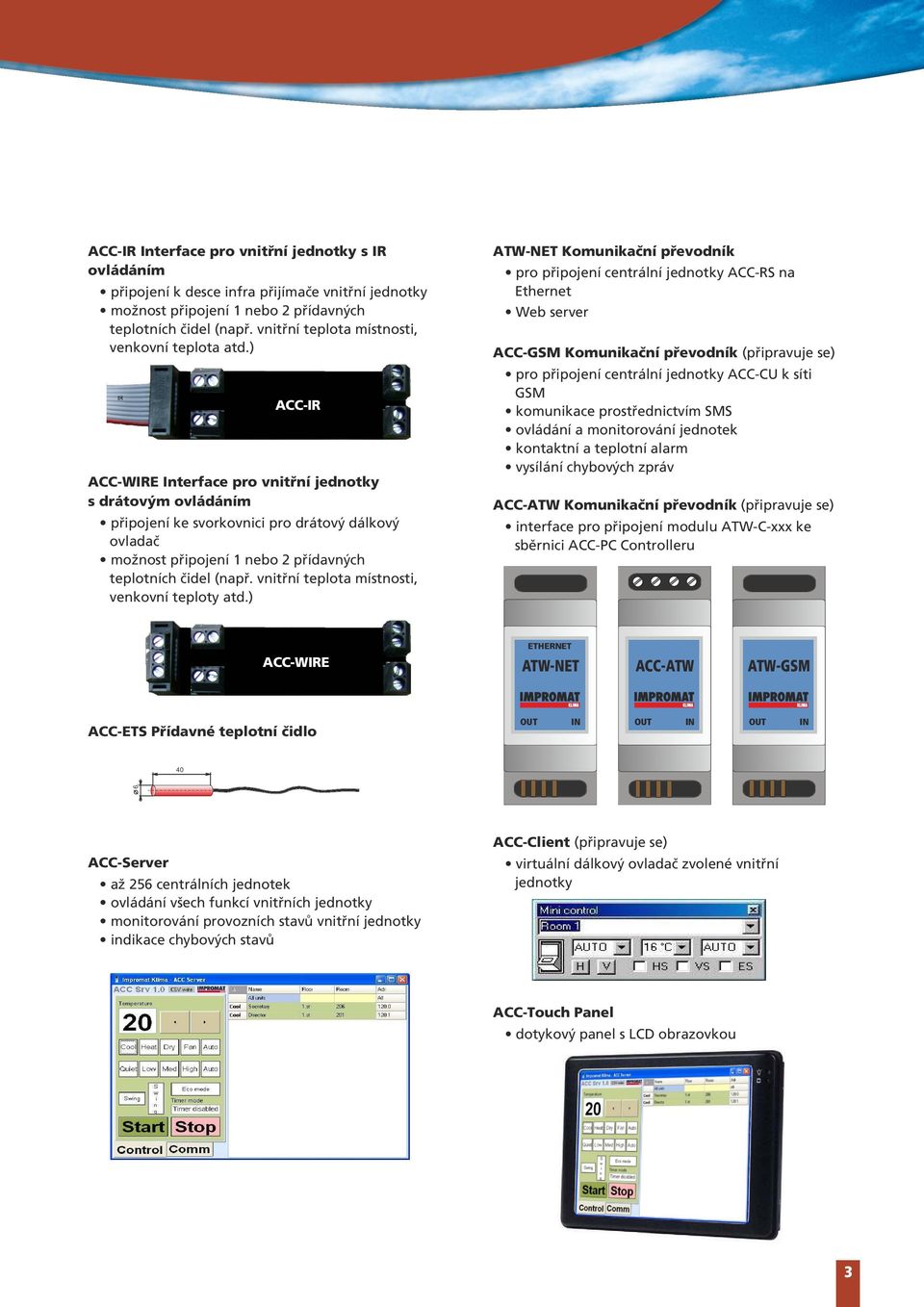

3 A-IR Interface pro vnitřní jednotky s IR ovládáním připojení k desce infra přijímače vnitřní jednotky možnost připojení 1 nebo 2 přídavných teplotních čidel (např. vnitřní teplota místnosti, venkovní teplota atd.) A-IR A-WIRE Interface pro vnitřní jednotky s drátovým ovládáním připojení ke svorkovnici pro drátový dálkový ovladač možnost připojení 1 nebo 2 přídavných teplotních čidel (např. vnitřní teplota místnosti, venkovní teploty atd.) ATW-ET Komunikační převodník pro připojení centrální jednotky A-RS na Ethernet Web server A-GSM Komunikační převodník (připravuje se) pro připojení centrální jednotky A-U k síti GSM komunikace prostřednictvím SMS ovládání a monitorování jednotek kontaktní a teplotní alarm vysílání chybových zpráv A-ATW Komunikační převodník (připravuje se) interface pro připojení modulu ATW--xxx ke sběrnici A-P ontrolleru A-WIRE ETHERET ATW-ET A-ATW ATW-GSM A-ETS Přídavné teplotní čidlo UT I UT I UT I A-Server až 256 centrálních jednotek ovládání všech funkcí vnitřních jednotky monitorování provozních stavů vnitřní jednotky indikace chybových stavů A-lient (připravuje se) virtuální dálkový ovladač zvolené vnitřní jednotky A-Touch Panel dotykový panel s D obrazovkou 3

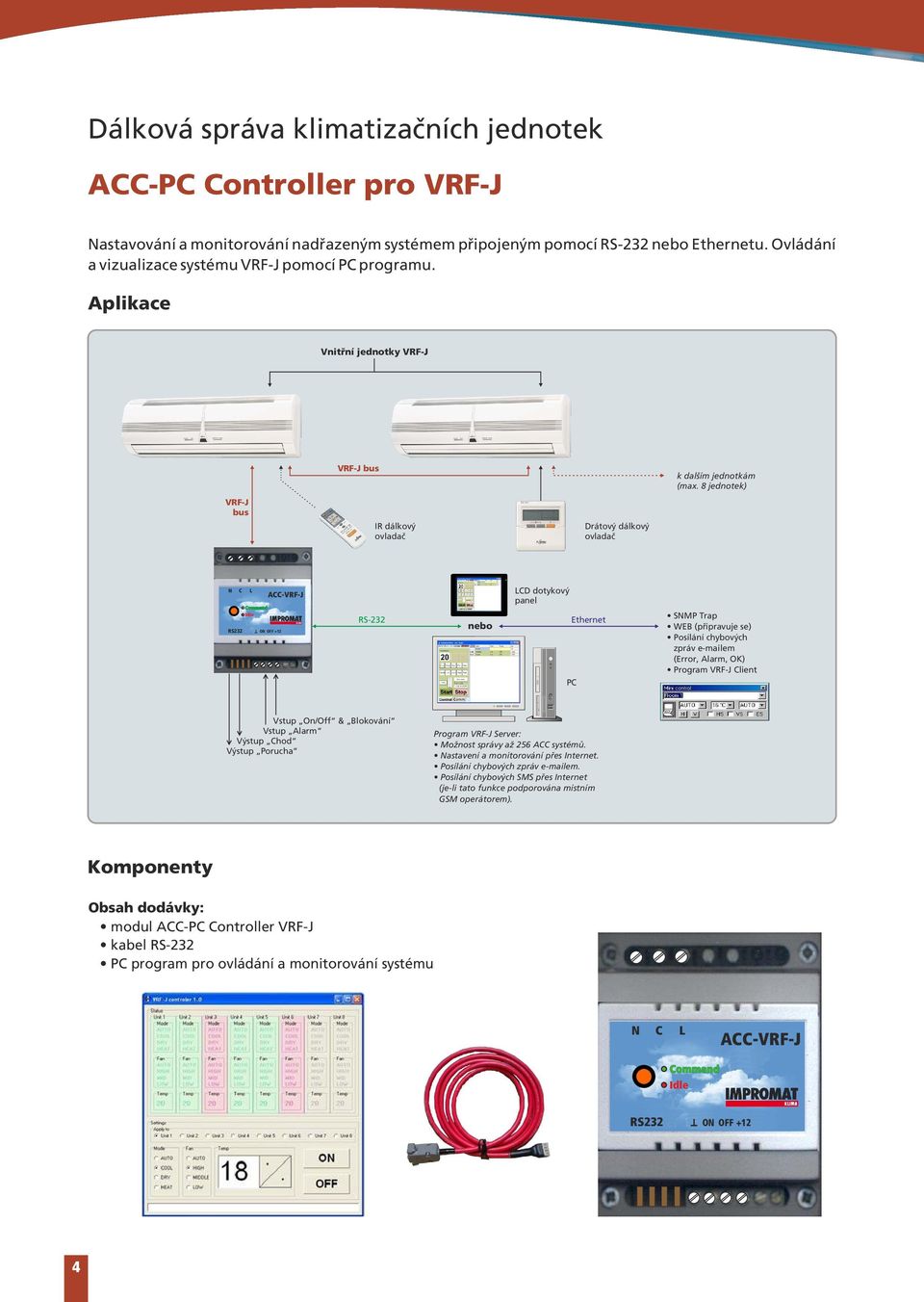

4 Dálková správa klimatizačních jednotek A-P ontroller pro VRF-J astavování a monitorování nadřazeným systémem připojeným pomocí RS-232 nebo Ethernetu. vládání a vizualizace systému VRF-J pomocí P programu. Aplikace Vnitřní jednotky VRF-J VRF-J bus k dalším jednotkám (max. 8 jednotek) VRF-J bus IR dálkový ovladač Drátový dálkový ovladač A-VRF-J ERR DEF ommand Idle RS232 FF +12 RS-232 nebo D dotykový panel Ethernet P SMP Trap WEB (připravuje se) Posílání chybových zpráv em (Error, Alarm, K) Program VRF-J lient Vstup n/ff & Blokování Vstup Alarm Výstup hod Výstup Porucha Program VRF-J Server Možnost správy až 256 A systémů. astavení a monitorování přes Internet. Posílání chybových zpráv em. Posílání chybových SMS přes Internet (je-li tato funkce podporována místním GSM operátorem). Komponenty bsah dodávky modul A-P ontroller VRF-J kabel RS-232 P program pro ovládání a monitorování systému A-VRF-J ERR DEF ommand Idle RS232 FF +12 4

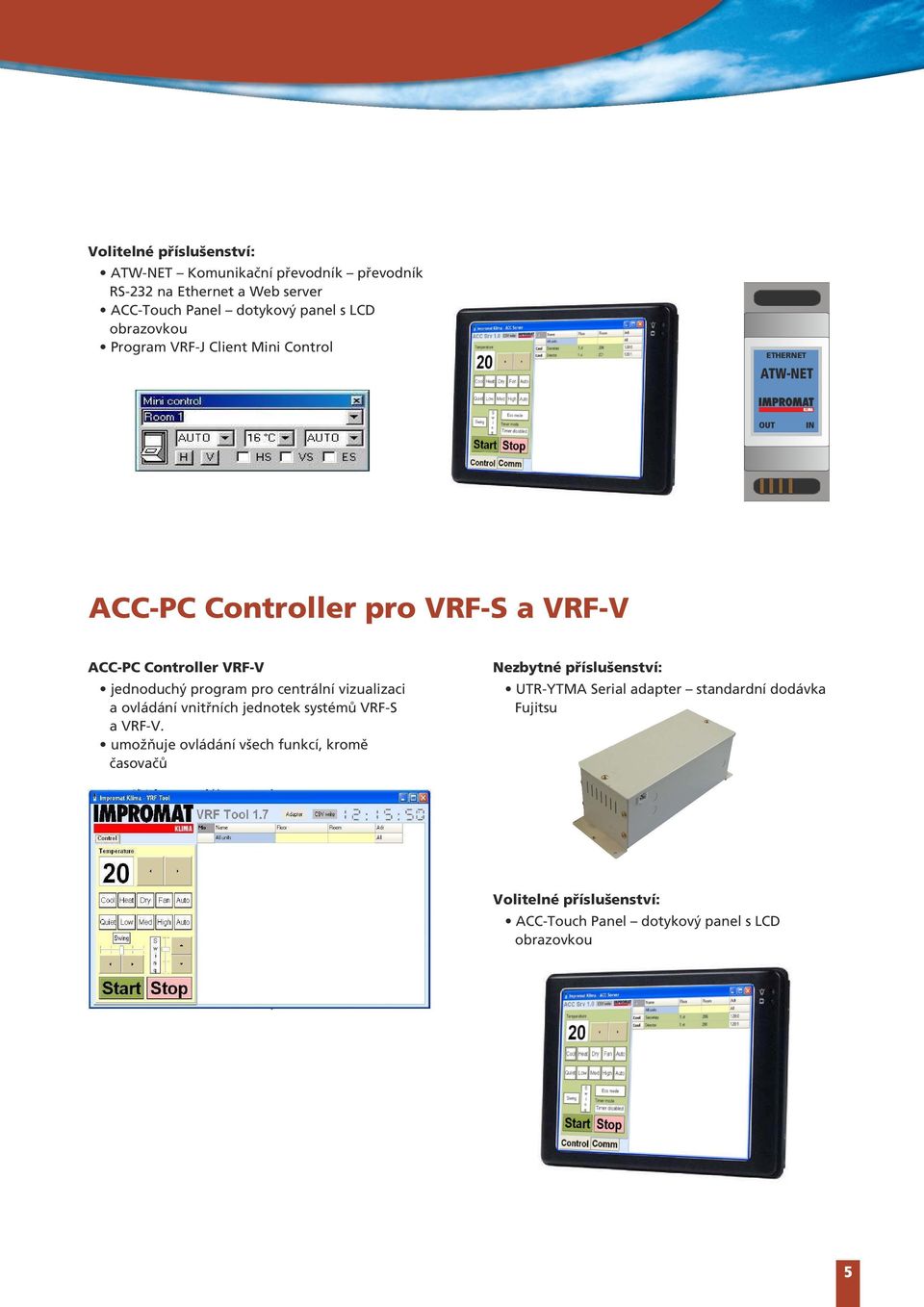

5 Volitelné příslušenství ATW-ET Komunikační převodník převodník RS-232 na Ethernet a Web server A-Touch Panel dotykový panel s D obrazovkou Program VRF-J lient Mini ontrol ETHERET ATW-ET UT I A-P ontroller pro VRF-S a VRF-V A-P ontroller VRF-V jednoduchý program pro centrální vizualizaci a ovládání vnitřních jednotek systémů VRF-S a VRF-V. umožňuje ovládání všech funkcí, kromě časovačů ezbytné příslušenství UTR-YTMA Serial adapter standardní dodávka Fujitsu Volitelné příslušenství A-Touch Panel dotykový panel s D obrazovkou 5

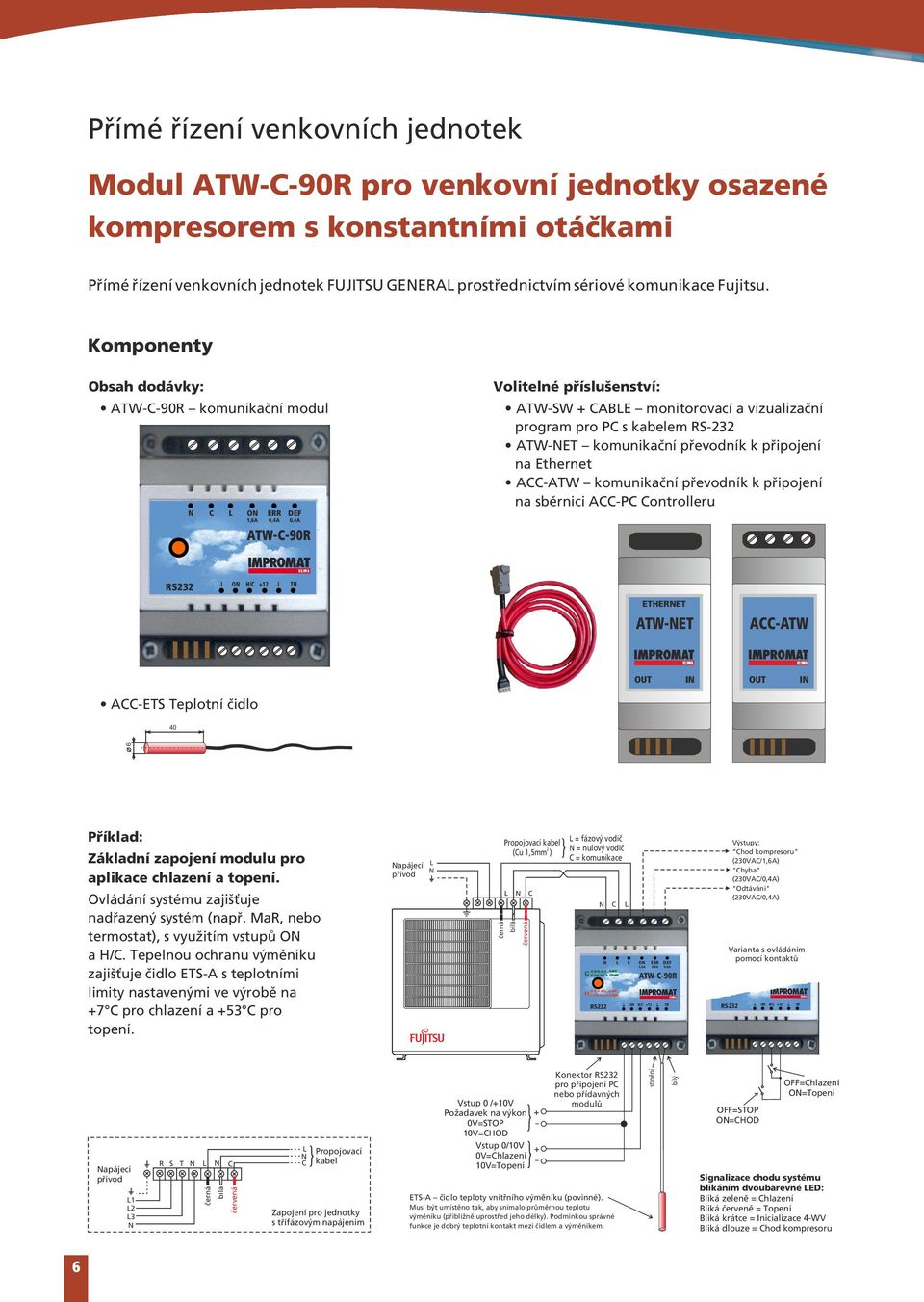

6 + - Přímé řízení venkovních jednotek Modul ATW--90R pro venkovní jednotky osazené kompresorem s konstantními otáčkami Přímé řízení venkovních jednotek FUJITSU GEERA prostřednictvím sériové komunikace Fujitsu. Komponenty bsah dodávky ATW--90R komunikační modul ERR DEF ATW--90R Volitelné příslušenství ATW-SW + ABE monitorovací a vizualizační program pro P s kabelem RS-232 ATW-ET komunikační převodník k připojení na Ethernet A-ATW komunikační převodník k připojení na sběrnici A-P ontrolleru RS232 H/ +12 TH ETHERET ATW-ET A-ATW UT I UT I A-ETS Teplotní čidlo Příklad Základní zapojení modulu pro aplikace chlazení a topení. vládání systému zajišťuje nadřazený systém (např. MaR, nebo termostat), s využitím vstupů a H/. Tepelnou ochranu výměníku zajišťuje čidlo ETS-A s teplotními limity nastavenými ve výrobě na +7 pro chlazení a +53 pro topení. apájecí přívod černá Propojovací kabel 2 (u 1,5mm ) bílá červená = fázový vodič = nulový vodič = komunikace ERR DEF 0,4A 1,6A 0,4A 4-WV MP. H 4-WV MP. ATW--90R RS232 H/ +12 TH Výstupy hod kompresoru" (230VA/1,6A) "hyba (230VA/0,4A) "dtávání" (230VA/0,4A) Varianta s ovládáním pomocí kontaktů RS232 H/ +12 TH apájecí přívod R S T černá bílá červená Propojovací kabel Zapojení pro jednotky s třífázovým napájením Vstup 0 /+10V Požadavek na výkon 0V=STP 10V=HD Vstup 0/10V 0V=hlazení 10V=Topení - + Konektor RS232 pro připojení P nebo přídavných modulů ETS-A čidlo teploty vnitřního výměníku (povinné). Musí být umístěno tak, aby snímalo průměrnou teplotu výměníku (přibližně uprostřed jeho délky). Podmínkou správné funkce je dobrý teplotní kontakt mezi čidlem a výměníkem. stínění bílý FF=STP =HD FF=hlazení =Topení Signalizace chodu systému blikáním dvoubarevné ED Bliká zeleně = hlazení Bliká červeně = Topení Bliká krátce = Inicializace 4-WV Bliká dlouze = hod kompresoru 6

7 Modul ATW--90A pro venkovní jednotky AY90TP3 s možností řízení výkonu % Přímé řízení venkovních jednotek FUJITSU GEERA prostřednictvím sériové komunikace Fujitsu. Komponenty bsah dodávky ATW--90A komunikační modul elektronická řídící deska venkovní jednotky nahrazující původní desku ERR DEF ATW--90A RS232 H/ +12 TH A řídící deska venkovní jednotky ATW-ETS Teplotní čidlo Volitelné příslušenství ATW-SW + ABE monitorovací a vizualizační program pro P s kabelem RS-232 ATW-ET komunikační převodník k připojení na Ethernet A-ATW komunikační převodník k připojení na sběrnici A-P ontrolleru Příklad ovládání venkovní jednotky Výstup hod kompresoru 230VA/1, 6A max. = fázový vodič = nulový vodič = komunikační vodič Výstup hyba 230VA/0, 4A max. Výstup dtávání 230VA/0, 4A max. Venkovní jednotka ERR DEF ATW--90A RS232 H/ +12 TH Řízení výkonu apětí na vstupu * 0 Volt +5 Volt +10 Volt Výkon kompresoru 0 % 50 % 100 % * tolerance ±10 % R S T 1 2() 3 ETS-A apájecí přívod Analogový vstup H/ switch = topení FF = chlazení Teplotní čidlo vnitřního výměníku 7

8 Přímé řízení venkovních jednotek Modul ATW--IV pro venkovní jednotky s inverterovým kompresorem Komponenty bsah dodávky ATW--IV komunikační modul Volitelné příslušenství ovladače ATW-D ovládací panel ATW-Touch panel dotykový panel s D obrazovkou 2 ERR DEF H 14 ATW--IV2 RS232 H/ +12 TH ATW-SW monitorovací a nastavovací program pro P s kabelem RS232 A-ETS Teplotní čidlo Připojitelné příslušenství ATW-ETS přídavné teplotní čidlo ATW-D ovládací panel ATW-ET komunikační převodník k připojení na Ethernet A-ATW komunikační převodník k připojení na sběrnici A-P ontrolleru ATW--EXP modul přídavných vstupů a výstupů ATW-SW + ABE RED Vstup (230VA) Výstup (230VA/0,4A max.) Výstup (230VA/1,6A max.) Výstup (230VA/0,4A max.) Výstup (230VA/0,4A max.) Val Biv WEH BivH 0,4A 1,6A 0,4A ATW--EXP +12 TH H 2 ERR DEF ATW--IV2 RS232 H/ +12 TH UT ATW-D I Ethernet Připojení k počítačové síti a internetu A bus RJ45 ETHERET ATW-ET A-ATW UT I UT I ETS-A ETS-B ETS- ETS-H Kabel RS-232 Připojení k P 8

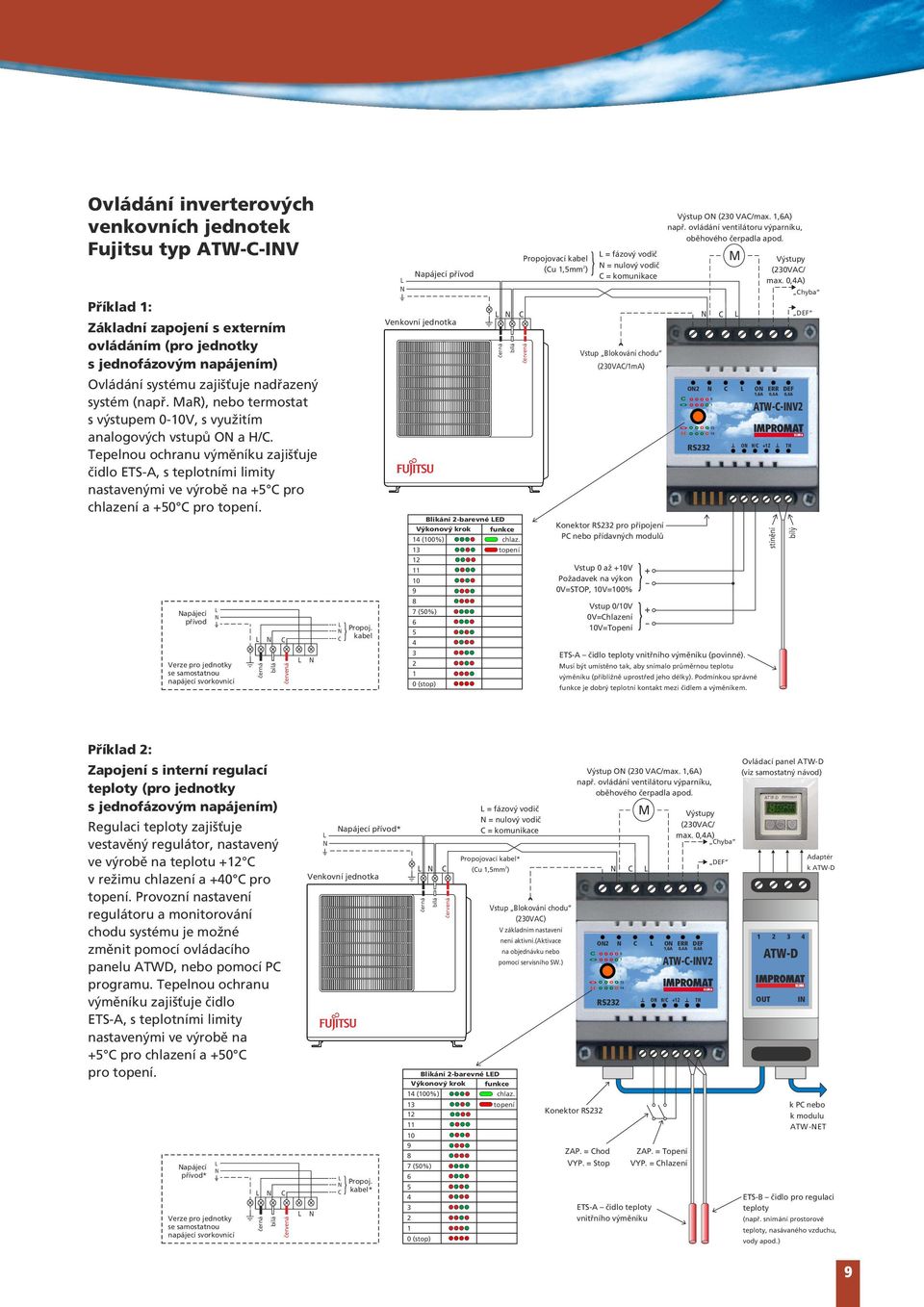

9 + - vládání inverterových venkovních jednotek Fujitsu typ ATW--IV Příklad 1 Základní zapojení s externím ovládáním (pro jednotky s jednofázovým napájením) vládání systému zajišťuje nadřazený systém (např. MaR), nebo termostat s výstupem 0-10V, s využitím analogových vstupů a H/. Tepelnou ochranu výměníku zajišťuje čidlo ETS-A, s teplotními limity nastavenými ve výrobě na +5 pro chlazení a +50 pro topení. apájecí přívod Verze pro jednotky se samostatnou napájecí svorkovnicí černá bílá červená Propoj. kabel apájecí přívod Venkovní jednotka (50%) (stop) černá bílá Blikání 2-barevné ED Výkonový krok funkce 14 (100%) chlaz. topení Propojovací kabel 2 (u 1,5mm ) červená = fázový vodič = nulový vodič = komunikace Vstup Blokování chodu (230VA/1mA) Konektor RS232 pro připojení P nebo přídavných modulů Vstup 0 až +10V Požadavek na výkon 0V=STP, 10V=100% Vstup 0/10V 0V=hlazení 10V=Topení ERR DEF 0 H M ATW--IV2 RS232 H/ +12 TH ETS-A čidlo teploty vnitřního výměníku (povinné). Musí být umístěno tak, aby snímalo průměrnou teplotu Výstup (230 VA/max. 1,6A) např. ovládání ventilátoru výparníku, oběhového čerpadla apod. výměníku (přibližně uprostřed jeho délky). Podmínkou správné funkce je dobrý teplotní kontakt mezi čidlem a výměníkem. Výstupy (230VA/ max. 0,4A) stínění bílý hyba DEF Příklad 2 Zapojení s interní regulací teploty (pro jednotky s jednofázovým napájením) Regulaci teploty zajišťuje vestavěný regulátor, nastavený ve výrobě na teplotu +12 v režimu chlazení a +40 pro topení. Provozní nastavení regulátoru a monitorování chodu systému je možné změnit pomocí ovládacího panelu ATWD, nebo pomocí P programu. Tepelnou ochranu výměníku zajišťuje čidlo ETS-A, s teplotními limity nastavenými ve výrobě na +5 pro chlazení a +50 pro topení. apájecí přívod* Verze pro jednotky se samostatnou napájecí svorkovnicí černá bílá červená apájecí přívod* Venkovní jednotka Propoj. kabel* černá 7 (50%) 0 (stop) bílá červená = fázový vodič = nulový vodič = komunikace Propojovací kabel* 2 (u 1,5mm ) Blikání 2-barevné ED Výkonový krok funkce 14 (100%) chlaz. Vstup Blokování chodu (230VA) V základním nastavení není aktivní.(aktivace na objednávku nebo pomocí servisního SW.) topení Výstup (230 VA/max. 1,6A) např. ovládání ventilátoru výparníku, oběhového čerpadla apod. 2 ERR DEF 0 H Konektor RS232 ZAP. = hod VYP. = Stop M ATW--IV2 RS232 H/ +12 TH ETS-A čidlo teploty vnitřního výměníku ZAP. = Topení VYP. = hlazení Výstupy (230VA/ max. 0,4A) hyba DEF vládací panel ATW-D (viz samostatný návod) UT ATW-D I ETS-B čidlo pro regulaci teploty (např. snímání prostorové teploty, nasávaného vzduchu, vody apod.) Adaptér k ATW-D k P nebo k modulu ATW-ET 9

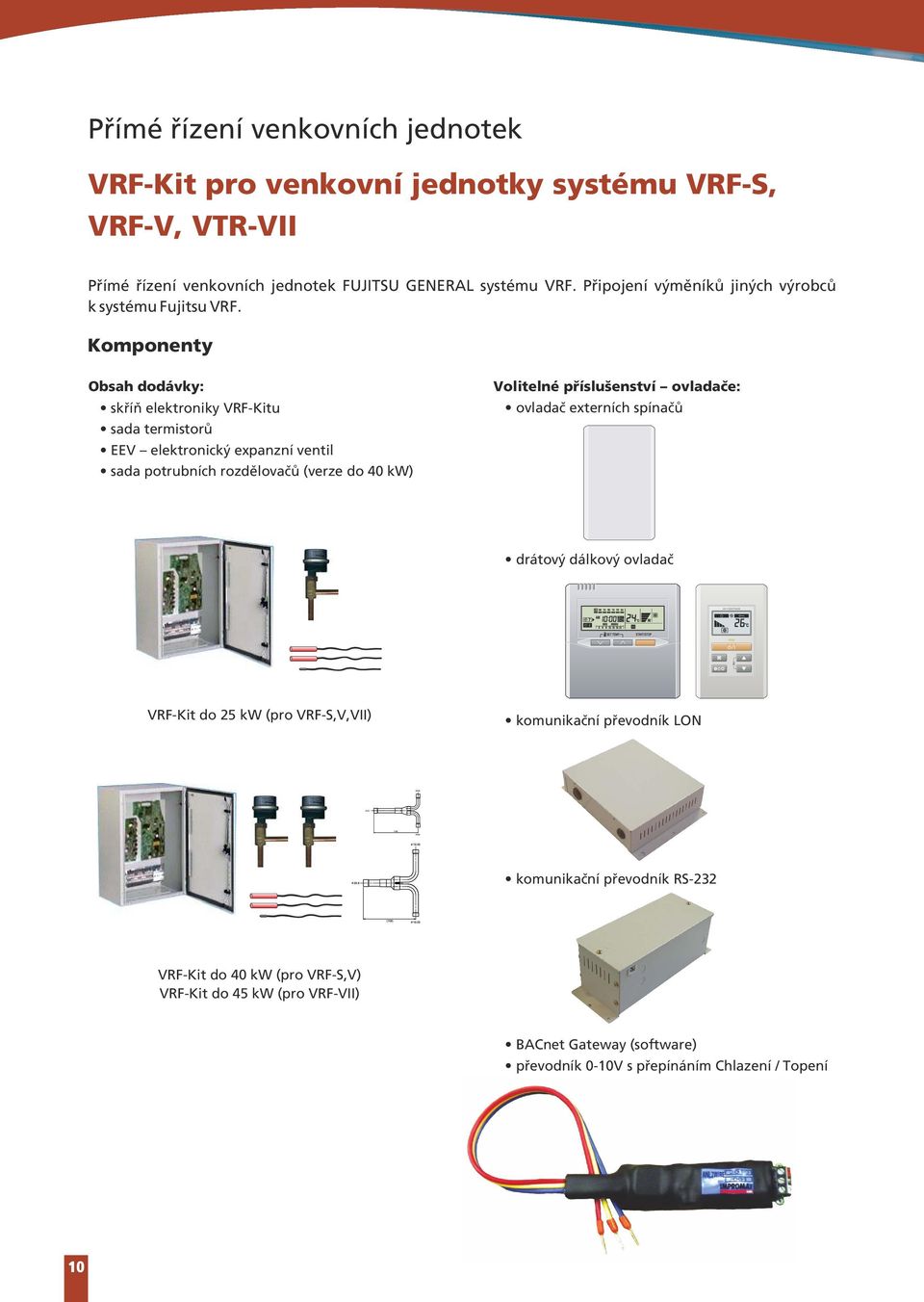

10 Přímé řízení venkovních jednotek VRF-Kit pro venkovní jednotky systému VRF-S, VRF-V, VTR-VII Přímé řízení venkovních jednotek FUJITSU GEERA systému VRF. Připojení výměníků jiných výrobců k systému Fujitsu VRF. Komponenty bsah dodávky skříň elektroniky VRF-Kitu sada termistorů EEV elektronický expanzní ventil sada potrubních rozdělovačů (verze do 40 kw) Volitelné příslušenství ovladače ovladač externích spínačů drátový dálkový ovladač VRF-Kit do 25 kw (pro VRF-S,V,VII) komunikační převodník komunikační převodník RS-232 VRF-Kit do 40 kw (pro VRF-S,V) VRF-Kit do 45 kw (pro VRF-VII) BAnet Gateway (software) převodník 0-10V s přepínáním hlazení / Topení 10

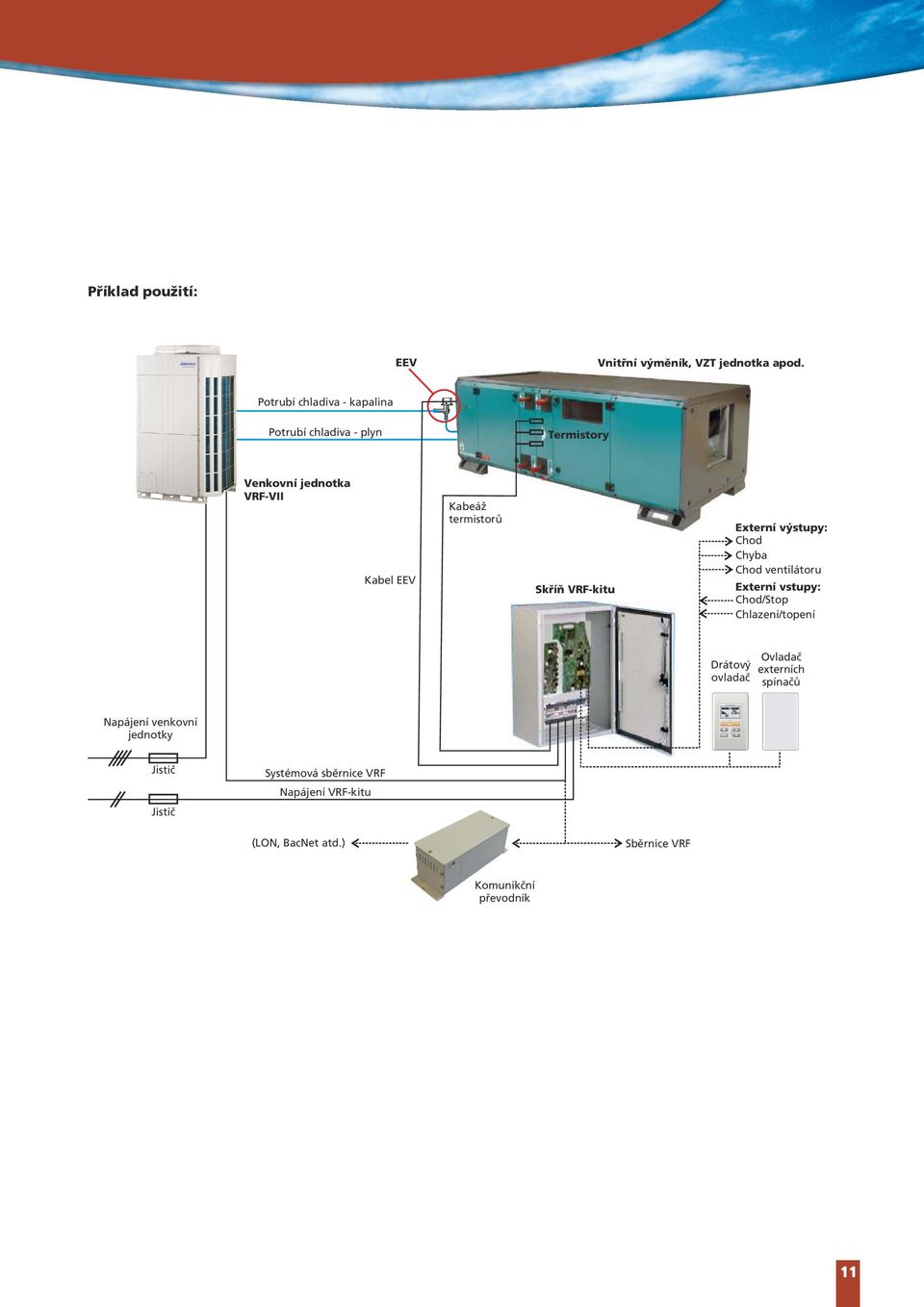

11 Příklad použití EEV Vnitřní výměník, VZT jednotka apod. Potrubí chladiva - kapalina Potrubí chladiva - plyn Termistory Venkovní jednotka VRF-VII Kabel EEV Kabeáž termistorů Skříň VRF-kitu Externí výstupy hod hyba hod ventilátoru Externí vstupy hod/stop hlazení/topení Drátový ovladač vladač externích spínačů apájení venkovní jednotky Jistič Jistič Systémová sběrnice VRF apájení VRF-kitu (, Bacet atd.) Sběrnice VRF Komunikční převodník 11

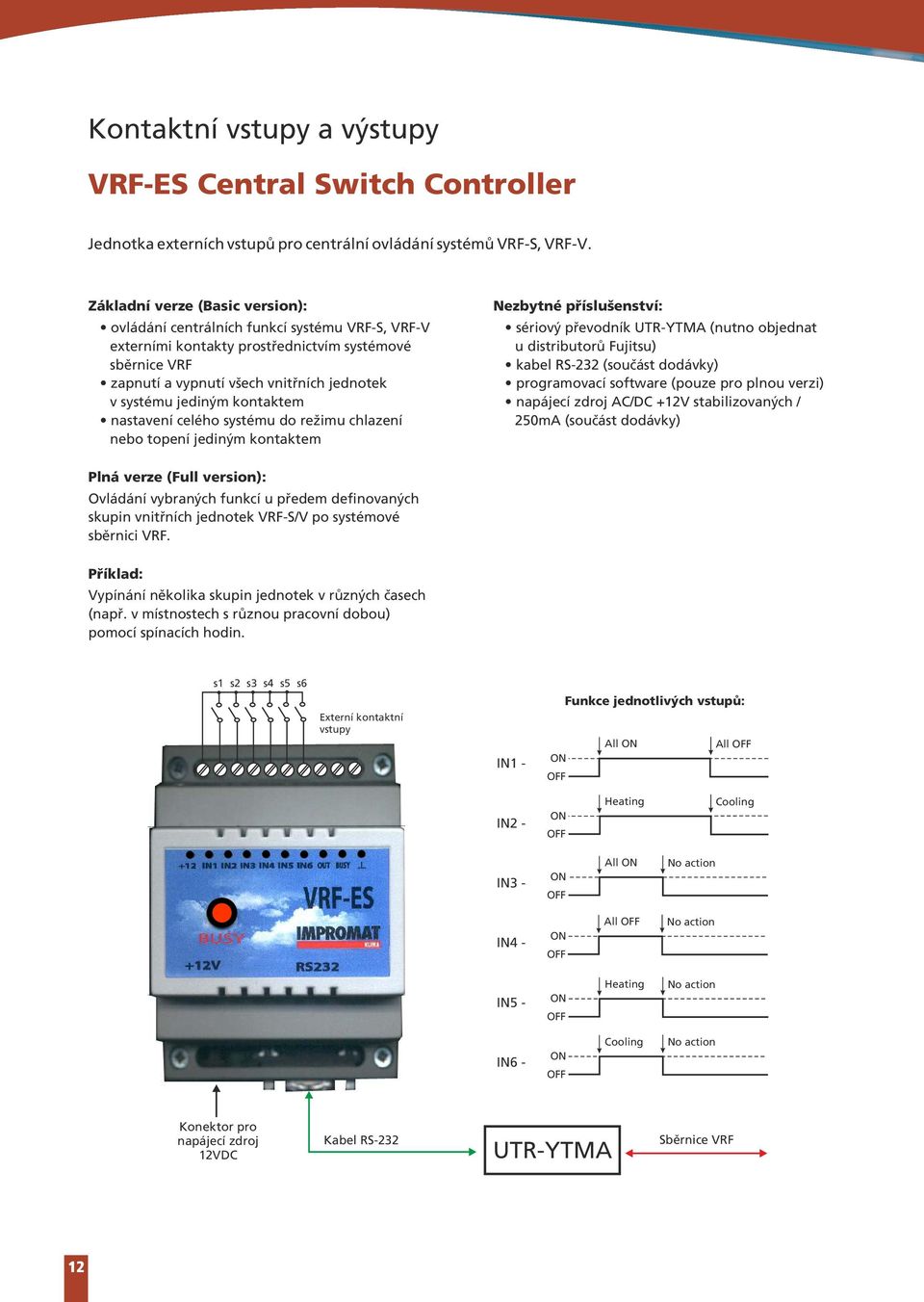

12 Kontaktní vstupy a výstupy VRF-ES entral Switch ontroller Jednotka externích vstupů pro centrální ovládání systémů VRF-S, VRF-V. Základní verze (Basic version) ovládání centrálních funkcí systému VRF-S, VRF-V externími kontakty prostřednictvím systémové sběrnice VRF zapnutí a vypnutí všech vnitřních jednotek v systému jediným kontaktem nastavení celého systému do režimu chlazení nebo topení jediným kontaktem ezbytné příslušenství sériový převodník UTR-YTMA (nutno objednat u distributorů Fujitsu) kabel RS-232 (součást dodávky) programovací software (pouze pro plnou verzi) napájecí zdroj A/D +12V stabilizovaných / 250mA (součást dodávky) Plná verze (Full version) vládání vybraných funkcí u předem definovaných skupin vnitřních jednotek VRF-S/V po systémové sběrnici VRF. Příklad Vypínání několika skupin jednotek v různých časech (např. v místnostech s různou pracovní dobou) pomocí spínacích hodin. s1 s2 s3 s4 s5 s6 Externí kontaktní vstupy I1 - Funkce jednotlivých vstupů All All FF FF I2 - FF Heating ooling I3 - FF All o action I4 - FF All FF o action I5 - FF Heating o action I6 - FF ooling o action Konektor pro napájecí zdroj 12VD Kabel RS-232 UTR-YTMA Sběrnice VRF 12

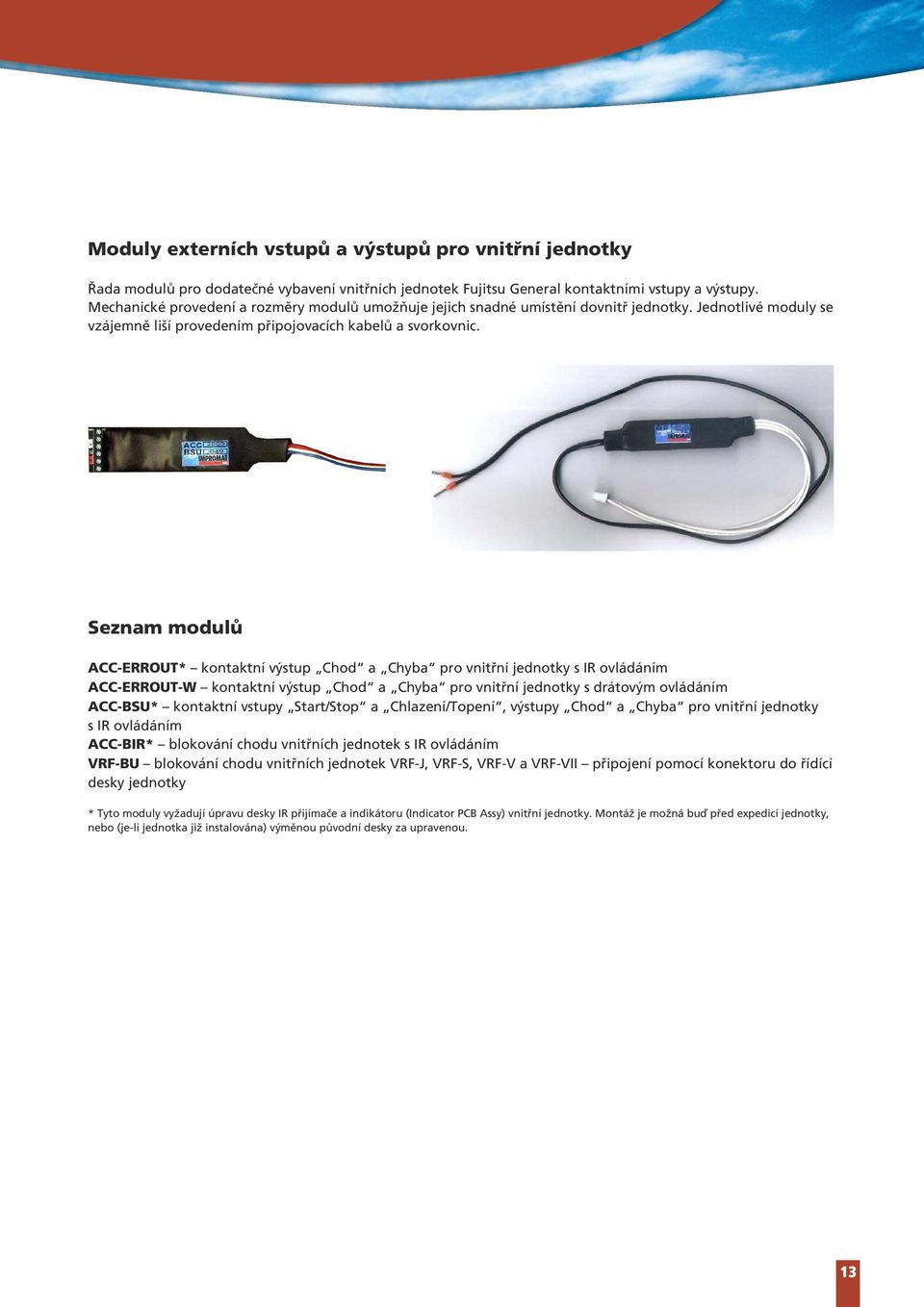

13 Moduly externích vstupů a výstupů pro vnitřní jednotky Řada modulů pro dodatečné vybavení vnitřních jednotek Fujitsu General kontaktními vstupy a výstupy. Mechanické provedení a rozměry modulů umožňuje jejich snadné umístění dovnitř jednotky. Jednotlivé moduly se vzájemně liší provedením připojovacích kabelů a svorkovnic. Seznam modulů A-ERRUT* kontaktní výstup hod a hyba pro vnitřní jednotky s IR ovládáním A-ERRUT-W kontaktní výstup hod a hyba pro vnitřní jednotky s drátovým ovládáním A-BSU* kontaktní vstupy Start/Stop a hlazení/topení, výstupy hod a hyba pro vnitřní jednotky s IR ovládáním A-BIR* blokování chodu vnitřních jednotek s IR ovládáním VRF-BU blokování chodu vnitřních jednotek VRF-J, VRF-S, VRF-V a VRF-VII připojení pomocí konektoru do řídící desky jednotky * Tyto moduly vyžadují úpravu desky IR přijímače a indikátoru (Indicator PB Assy) vnitřní jednotky. Montáž je možná buď před expedicí jednotky, nebo (je-li jednotka již instalována) výměnou původní desky za upravenou. 13

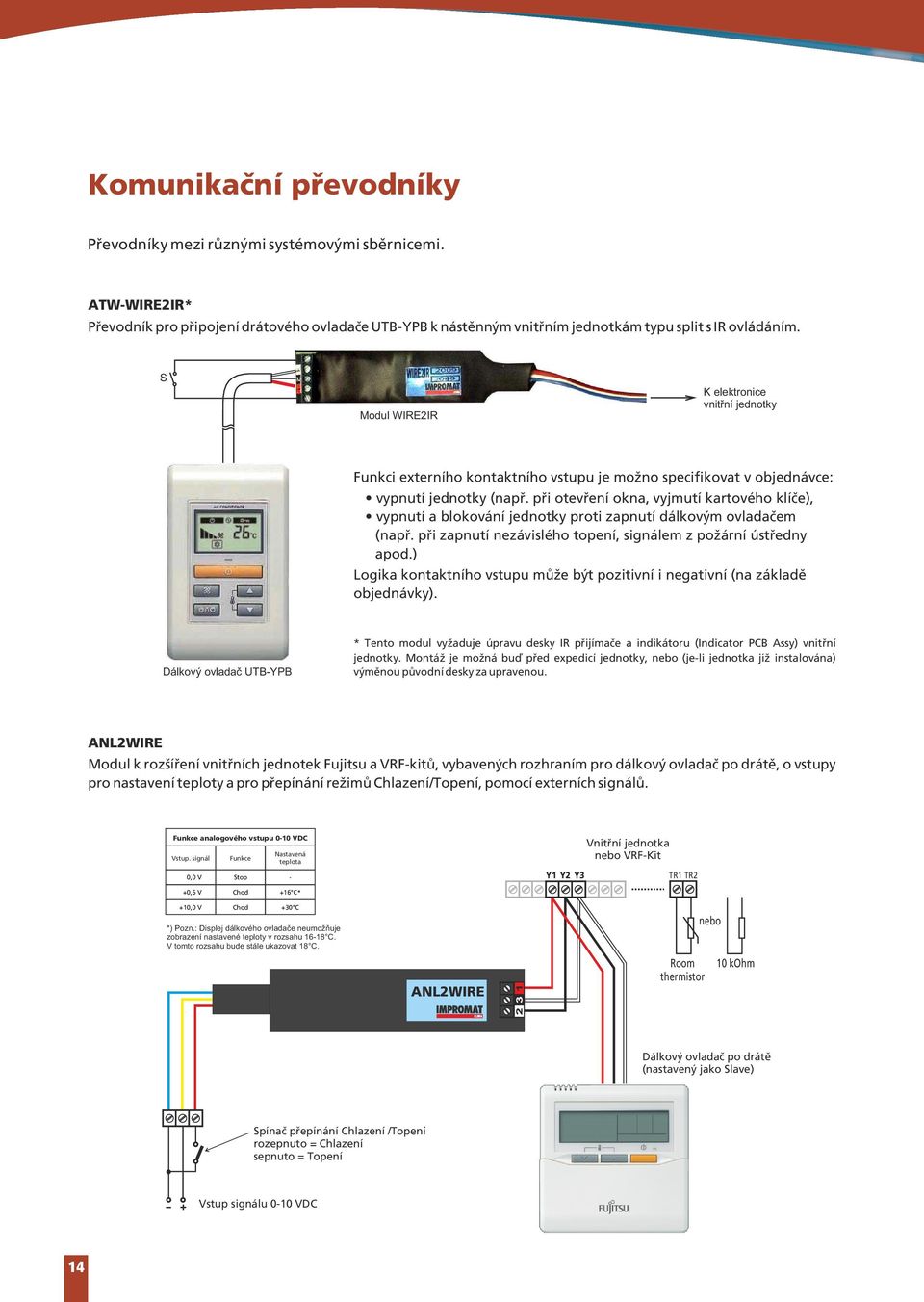

14 Komunikační převodníky Převodníky mezi různými systémovými sběrnicemi. ATW-WIRE2IR* Převodník pro připojení drátového ovladače UTB-YPB k nástěnným vnitřním jednotkám typu split s IR ovládáním. S Modul WIRE2IR K elektronice vnitřní jednotky Funkci externího kontaktního vstupu je možno specifikovat v objednávce vypnutí jednotky (např. při otevření okna, vyjmutí kartového klíče), vypnutí a blokování jednotky proti zapnutí dálkovým ovladačem (např. při zapnutí nezávislého topení, signálem z požární ústředny apod.) ogika kontaktního vstupu může být pozitivní i negativní (na základě objednávky). Dálkový ovladač UTB-YPB * Tento modul vyžaduje úpravu desky IR přijímače a indikátoru (Indicator PB Assy) vnitřní jednotky. Montáž je možná buď před expedicí jednotky, nebo (je-li jednotka již instalována) výměnou původní desky za upravenou. A2WIRE Modul k rozšíření vnitřních jednotek Fujitsu a VRF-kitů, vybavených rozhraním pro dálkový ovladač po drátě, o vstupy pro nastavení teploty a pro přepínání režimů hlazení/topení, pomocí externích signálů. Funkce analogového vstupu 0-10 VD Vstup. signál 0,0 V Funkce Stop astavená teplota - Y1 Y2 Y3 Vnitřní jednotka nebo VRF-Kit TR1 TR2 +0,6 V hod +16 * +10,0 V hod +30 *) Pozn. Displej dálkového ovladače neumožňuje zobrazení nastavené teploty v rozsahu V tomto rozsahu bude stále ukazovat 18. A2WIRE Room thermistor nebo 10 khm Dálkový ovladač po drátě (nastavený jako Slave) Spínač přepínání hlazení /Topení rozepnuto = hlazení sepnuto = Topení - + Vstup signálu 0-10 VD 14

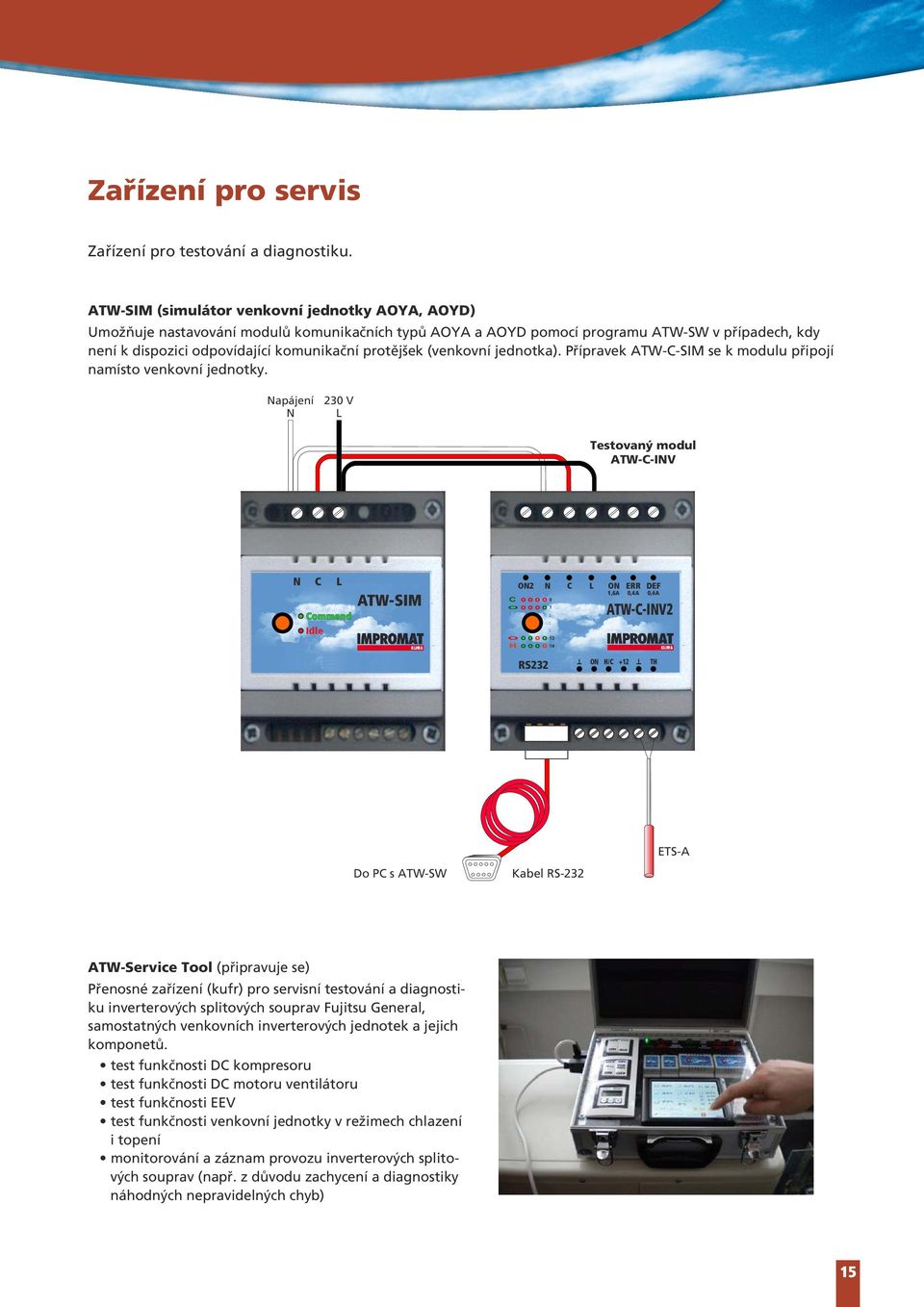

15 Zařízení pro servis Zařízení pro testování a diagnostiku. ATW-SIM (simulátor venkovní jednotky AYA, AYD) Umožňuje nastavování modulů komunikačních typů AYA a AYD pomocí programu ATW-SW v případech, kdy není k dispozici odpovídající komunikační protějšek (venkovní jednotka). Přípravek ATW--SIM se k modulu připojí namísto venkovní jednotky. apájení 230 V Testovaný modul ATW--IV ommand Idle ATW-SIM 2 ERR DEF H 14 ATW--IV2 RS232 H/ +12 TH Do P s ATW-SW Kabel RS-232 ETS-A ATW-Service Tool (připravuje se) Přenosné zařízení (kufr) pro servisní testování a diagnostiku inverterových splitových souprav Fujitsu General, samostatných venkovních inverterových jednotek a jejich komponetů. test funkčnosti D kompresoru test funkčnosti D motoru ventilátoru test funkčnosti EEV test funkčnosti venkovní jednotky v režimech chlazení i topení monitorování a záznam provozu inverterových splitových souprav (např. z důvodu zachycení a diagnostiky náhodných nepravidelných chyb) 15
