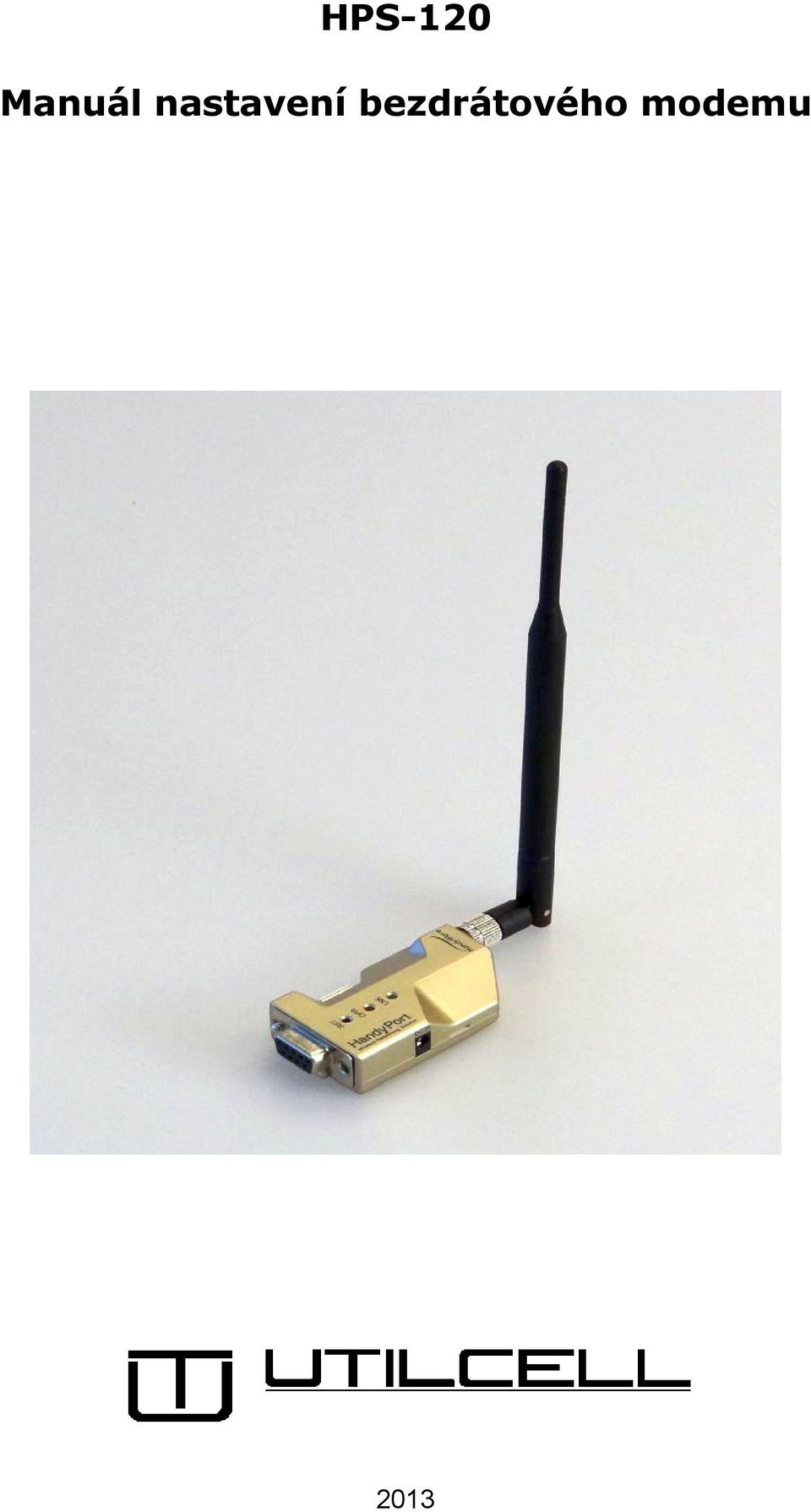

1 HPS-120 Manuál nastavení bezdrátového modemu 2013

2 Bezdrátový modem HPS-120 umožňuje propojit dva koncové přístroje se sériovým portem RS-232 bez použití metalické cesty. Lze propojit: vyhodnocovací jednotka-tiskárna, vyhodnocovací jednotka-počítač, vyhodocovací jednotka-vzdálený displej, atp. Je vhodný do vzdáleností 100m ale poslouží i při větších vzdálenostech mimo jiné, pokud jsou přístroje v přímé viditelnosti. Výhody modemu HPS-120 jsou následující: Jednoduchá práce, s výběrem komunikačních rychlostí a paremetrů Není zapotřebí externí software pro nastavení modemu, vše je řešeno přes komunikaci modemu s počítačem přes hyperterminál Lze provést nastavení lokálně připojeného modemu i vzdáleného modemu Všeobecné parametry přístroje Rychlost komunikace Pokrytí Propojení RS-232 propojení Standard Kmitočet Modulace nastavitelná :1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps do 100 m point-to-point nebo point-to-multipoint pomocí 9 kolíkový canon Bluetooth verze 1,2 nebo vyšší GHz GFSK, 1Mbps Vysílací výkon 16 dbm (max. 20) Přijímací citlivost Napájecí napětí Pracovní teplota Rozměry Zapojení RS-232 v konektoru -84 dbm 5 12 VDC oc 35 x 65x16 mm Číslo pinu Signál Směr 1 DCD ven 2 TxD ven 3 RxD dovnitř 4 DSR dovnitř 5 GND zem 6 DTR ven 7 CTS dovnitř 8 RTS ven 9* Vcc dovnitř *) Napájení v RS-232 (v normě) není řešeno. V tomto případě, lze zajistit napájení modemu, pokud se zavede napájení do pinu 9. Je nutné ale být opatrný, hrozí zničení komunikačního obvodu na zařízení, na které se modem zapojuje, při neopatrném zavádění napětí na pin 9.

Je vhodný do vzdáleností 100m ale poslouží i při větších vzdálenostech mimo jiné, pokud jsou přístroje v přímé viditelnosti.

3 Stavové LED diody Na modemu HPS-120 jsou dvě LED diody uvedené jako OPR (červená) a LNK (zelená). OPR : při zapojení napájecího napětí, svítí nebo bliká. LNK : pokud ze bezdrátová komunikace navázána, svítí. Pokud se HPS-120 nachází v konfiguračním módu, bliká. Resetovací tlačítko Resetovací tlačítko RST slouží: vstup/opuštění konfiguračního módu znovunastolení výrobního nastavení (je nutné si uvědomit, že při každém vstupu do konfiguračního módu, se automaticky nastaví výrobní nastavení!!) odpojit a znovuzapojit bezdrátové spojení Obr.1 - Popis modemu HPS-120 Výrobní nastavení 9600 bps / bez parity / bez flow control/ 8 bitů / 1 stop bit

Resetovací tlačítko Resetovací tlačítko RST slouží: vstup/opuštění konfiguračního módu znovunastolení výrobního nastavení (je nutné si uvědomit, že při každém

4 Spuštění modemu 1. Modemu namontujte přibalenou anténu. 2. Zapojete modem do sériového portu koncového přístroje 3. Připojte k modemu napájecí zdroj 4. Pokud ze zapotřebí, modem nakonfigurujte Vstup do konfiguračního módu Zapojte napájení modemu. S ledkou LNK vypnutou, stiskněte tlačítko RST. Rozsvítí se ledka LNK a následně 2x stikněte tlačítko RST. Pokud jste byli úspěšní, ledka LNK začne blikat 1x za vteřinu. V tomto okamžiku, bude mít modem výrobní nastavení. Opuštění konfiguračního módu Konfigurační mód opustíte dvěma způsoby : 1. Z hyperteminálu zadejte X. 2. Stiskněte tlačítko RST na modemu. Provedení konfigurace modemu. 1. Vstupte do konfiguračního módu modemu. 2. Zapojte modem k počítači. 3. Spusťte v počítači hyperteminál nebo jiný obdobný program. Na obrazovce se objeví nastavení modemu. Nastavení se provede vložením příkazu následovaném hodnotou proměnné a tlačítka ENTER. Obr.2

Pokud jste byli úspěšní, ledka LNK začne blikat 1x za vteřinu. V tomto okamžiku, bude mít modem výrobní nastavení. Opuštění konfiguračního módu Konfigurační mód opustíte dvěma způsoby : 1.

5 Příkazy pro konfiguraci Položka Syntexe příkazu Popis Poznámka Spojovací adresa Aaddr<CR> Nastavení adresy modemu pro bezdrátovou komunikaci Přenosová rychlost Bbr[D]<CR> Změna přenosové rychlosti. D: opce aby byla změněna i rychlost výrobního nastavení. Zde je nutná obzřetnost! Adresy místního a vzdáleného modemu musí být odlišné br bude 0(1200),1(2400),2(4800),3 (9600),4(19200),5(38400), 6(57600),7(115200) COM port Ccomport<CR> Změna požadovaného portu comport bude 1 až 7. Platí pouze pro spojovací mód 2. PIN Epin<CR> Heslo pro komunikaci mezi párovanými modemy. Může mít až 11 znaků. Hledání modemu Gto<CR> Nastavení hledacího času. to je hodnota v ASCII 0 až 99. Max. počet hledání Hno<CR> Nastavení maximálního počtu vyhledávání modemu. no je hodnota v ASCII 0 až 99. Hledání modemu Ito,no[L]<CR> Provede vyhledávání vzdálených modemů. to a no hodnoty ASCII 0 až 99. Opce L zobrazí dlouhé zobrazení. Mód nalezení JE/D<CR> Umožní aby modem byl nalezen E: umožní, D: neumožní Spojovací mód Mmode<CR> Nastavit spojovací mód 0 až 3. Mód 0 a 2 vyžadují vzdálenou adresu. Mód 2 vyžaduje sériový port Pojmenování Nname<CR> Zadejte srozumitelné jméno modemu pro lepší práci. Maximálně 11 znaků. Bit parity Ppa[D]<CR> Nastavení parity. D: opce aby byla změněna i parita výrobního nastavení. Zde je nutná obzřetnost! Spojovací čas Qto<CR> Nastavení spojovacího času se vzdáleným modemem. to je hodnota ASCII 0 až 999 Stop bit Sst[D]<CR> Nastavení stop bitu. D: opce aby byla změněna i stop bit výrobního nastavení. Zde je nutná obzřetnost! Spojit se Taddr[,to]<CR> Provede se pokus o navázání spojení. add je vzdálená adresa. Opce to je ASCII : 0 až 999 Informace o modemu Uložení / ukončení V X Zobrazí se informace o modemu (viz obr. 2) Provedené nastavení se uloží a vystoupí se z konfigurace Kompletní menu příkazů najdete v originálním manuálu v angličtině. Párované modemy musí mít shodné heslo módu 3. Přednastaveno 10s. módu 3. Přednastaveno 10 módu 3., : ASCII 2CH módu 1. Přednastaveno E. 0: 1:1 mód 1: WAIT mód 2: REGISTER a CONNECT mód 3: WAIT command mode pa bude: 0 (bez parity), 1(lichá), 2 (sudá) módu 3. Přednastaveno 10s. st bude: 0 (1 stop bit), 1 (2 stop bity) módu 3., : ASCII 2CH Zde zjistíte verze sw.

Adresy místního a vzdáleného modemu musí být odlišné br bude 0(1200),1(2400),2(4800),3 (9600),4(19200),5(38400), 6(57600),7(115200) COM port Ccomport<CR> Změna požadovaného portu comport bude 1 až 7.

6 Znovuzapojení modemu Pokud ledka LNK svítí, stisknutím tlačítka RST odpojíte a znovuzapojíte modem.
