1 TESTER KÁBLOV Návod na použitie A. LANtest Modely: LANtest LANtest (spolu s hlavným a vzdialeným modulom) Úvod: LANtest veľmi praktický testér s novým dizajnom, ktorý dokáže jednoducho zistiť správnu konfiguráciu pinov kabeláží 10Base-T, 10Base-2, RJ45/RJ11, 258A, TIA-568A/568B a Token Ring na princípe porovnávania vysielacieho bodu a prijímacieho bodu. Spolu so vzdialeným modulom dokáže otestovať kabeláž inštalovanú na stene alebo v rozvodnej skrini. Ľahko si poradí s overením integrity kábeláže, skratu, zlého kontaktu a prekríženého spojenia. Vlastnosti: - Testuje správnu konfiguráciu pinov kabeláží 10Base-T, 10Base -2, RJ45/RJ11, 258A, TIA- 568A/568B a Token Ring a iných - Zisťuje stav kabeláže a overuje integritu, skrat, zlý kontakt, prekrížené spojenie - Spolu so vzdialeným modulom testuje kabeláž inštalovanú na stene či v rozvodnej skrini - Umožňuje otestovať uzemnenie kabeláže - Dva skenovacie režimy automatický a manuálny obr. 1 Profil: 1. RJ45 zásuvka 2. RJ45 zásuvka 3. LED panel pre vysielací bod 4. LED panel pre prijímací bod 5. Hlavný vypínač 6. Prepínač skenovacieho módu 7. Testovacie tlačítko manuálneho režimu 8. RJ45 zásuvka obr. 2 1

9. LED panel pre prijímací bod (totožný s LED panelom prijímacieho bodu na hlavnom module) 10. LED kontrolka uzemnenia pre prijímací bod 11. Umiestnenie batérie (9V) Prevádzka: I.

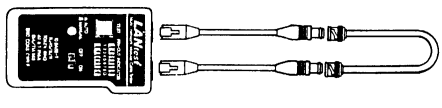

2 9. LED panel pre prijímací bod (totožný s LED panelom prijímacieho bodu na hlavnom module) 10. LED kontrolka uzemnenia pre prijímací bod 11. Umiestnenie batérie (9V) Prevádzka: I. Test okruhu (Loopback test) 1. 10Base-T kabeláž Pripojte jeden koniec testovaného káblu do vstupnej zásuvky RJ45 označenej symbolom a druhý koniec testovaného káblu do výstupnej zásuvky RJ45. Zapnite zariadenie pomocou hlavného vypínača, skupina horných LED kontroliek začne sekvenčne skenovať, ak bol prednastavený automatický skenovací režim. V prípade, že bol zvolený manuálny skenovací režim, rozsvieti sa po zapnutí LED kontrolka č.1 horného radu. Pozn.: Pred testom sa uistite, že batéria je v dobrom stave. Ak napájanie v dôsledku slabej batérie nebude dostatočné, LED kontrolky sa rozsvietia stlmené príp. sa nerozsvietia vôbec a výsledok testu bude nesprávny. Zvoľte skenovací režim pomocou prepínača režimov. (viď obr. 2) Test prebieha rozsvecovaním LED kontroliek horného radu a k nim zodpovedajúcich LED kontroliek dolného radu. Zistite výsledok na LED paneli. Ak ste nestihli zistiť výsledok, môžete tak učiniť v druhom teste alebo zvoľte manuálny skenovací režim a stlačte testovacie tlačítko postupne než zistíte výsledok. 2. Modulárna kabeláž obr. 3 Riaďte sa pokynmi pre testovanie 10Base-T kabeláže. Rozdiel je v umiestnení LED kontroliek, ako znázorňuje obr. č Base-2 kabeláž obr. 4 Pripojte dva BNC adaptéry na obe zásuvky RJ45, následne pripojte oba konce testovaného káblu na káble BNC adaptéra (viď obr. č.6). Ďalej sa riaďte pokynmi pre testovanie 10Base-T kabeláže od kroku 1.2 do 1.5 Pozn.: Stredový kolík BNC konektora zodpovedá LED kontrolke č.1 a tienenie BNC zodpovedá LED kontrolke č. 2, (viď obr. 5). Keďže kábel štandardu 10Base-2 má iba dve žily, doporučujeme pri testovaní využiť manuálny skenovací režim. obr. 6 II. Vzdialený test (Remote test) 2

3 1. Pripojte jeden koniec testovaného káblu do vstupnej zásuvky RJ45 označenej symbolom a druhý koniec testovaného káblu do zásuvky vzdialeného modulu. Ak je testovaný kábel inštalovaný v stene resp. v rozvodnej skrini, použite prepojovací adaptér. (viď obr. 7,8) 2. Nastavte skenovací režim na automatický, keď testujete sám. 3. Zistite výsledok na LED paneli vzdialeného modulu. Pozn.: LED panel na vzdialenom module bol skenovaný v sekvencií zodpovedajúcej výstupnej zásuvke na hlavnom module. Výsledok testu 1. Kontinuita: žila č.2 je v poriadku 2. Kontakt žila č.2 je prerušená 3. Skrat žila č.2 je skratovaná so žilou č.3 4. Prekríženie žily č.3 a č.6 sú prekrížené Upozornenie: Netestujte kábel zapojený do akejkoľvek aktívnej siete, pretože by to mohlo poškodiť tester. Ak nebudete používať tester dlhší čas, vyberte batérie Multi-Network Cable Tester Pro Úvod B. Multi-Network Cable Tester Pro Testéry tejto série sú špecifikované na rýchle automatické testovanie integrity, prerušení, skratov a polarizácie tenkého ethernetu (BNC), 10Base-T (UTP/STP), AT&T 258A, TIA 568A/B, Token Ring a iných kabelážií. Použitím ukončovacieho modulu môžete testovať kabeláž pred i po jej nainštalovaní. 3

4 Prevádzka: I. Test koaxiálneho káblu (BNC) 1. Pripojte jeden koniec testovaného káblu na BNC socket hlavného modulu a druhý koniec na BNC socket ukončovacieho modulu. (viď obr. 1) obr Uveďte zariadenie do činnosti hlavným vypínačom, čo následne potvrdí blikajúca LED kontrolka (POWER). 3. Po zapnutí testera sa testovacie LED kontrolky rozsvietia podľa stavu testovanej kabeláže. (viď obr. 2) č z z prerušený skrat v poriadku kontakt obr. 2 II. Test 10Base-T, AT&T 258A, EIA/TIA 568A/B, Token Ring kabeláže 1. Pripojte jeden koniec testovaného káblu do RJ45 zásuvky hlavného modulu a druhý koniec do RJ45 zásuvky ukončovacieho modulu. (viď obr. 3) obr Uveďte zariadenie do činnosti hlavným vypínačom, čo následne potvrdí blikajúca LED kontrolka (POWER). 3. Po zapnutí testera prebehne test párov podľa obrázku 4. obr Ak je kábel v poriadku, zelená LED kontrolka sa rozsvieti pri zodpovedajúcom páre. Ak sa rozsvieti zelená kontrolka spolu s červenou, kábel je skratovaný resp. ak sa nerozsvieti žiadna kontrolka, kábel je prerušený. (viď obr. 2) III. Vzdialený test Ak bol testovaný kábel inštalovaný do rozvodnej skrine resp. do steny, môžete použiť adaptér, ktorý zmení typ konektora (samica >samec).(viď obr. 5) 4

obr. 5 Upozornenie: 1. Netestujte kábel zapojený do akejkoľvek aktívnej siete, pretože by to mohlo poškodiť tester. 2. Ak nebudete používať tester dlhší čas, vyberte batérie. 3.

5 obr. 5 Upozornenie: 1. Netestujte kábel zapojený do akejkoľvek aktívnej siete, pretože by to mohlo poškodiť tester. 2. Ak nebudete používať tester dlhší čas, vyberte batérie. 3. Pred testom sa uistite, že batéria je v dobrom stave. Ak napájanie v dôsledku slabej batérie nebude dostatočné, LED kontrolky sa rozsvietia stlmené príp. sa nerozsvietia vôbec a výsledok testu bude nesprávny. 4. Nezabudnite nastaviť prepínač testu uzemnenia na OFF, ak práve netestujete uzemnenie resp. tienenie káblu. 1. RJ45 zásuvka 2. BNC konektor 3. BNC indikátor 4. Napäťový indikátor 5. Hlavný vypínač 6. LED kontrolky pre každý pár 7. Indikátor uzemnenia 8. Prepínač testu uzemnenia 9. RJ45 zásuvka 10. BNC konektor 11. Ukončovací modul 12. Umiestnenie batérie 5
