PSV - TRUHLÁŘSKÉ PRVKY 1 NÁVRH ORDINACÍ PRAKTICKÝCH LÉKAŘŮ OZN. SCHÉMA POPIS 1.NP 2.NP PODKROVÍ MNOŽ. POZN. T /1500 T02 700/600 T03

Transkript

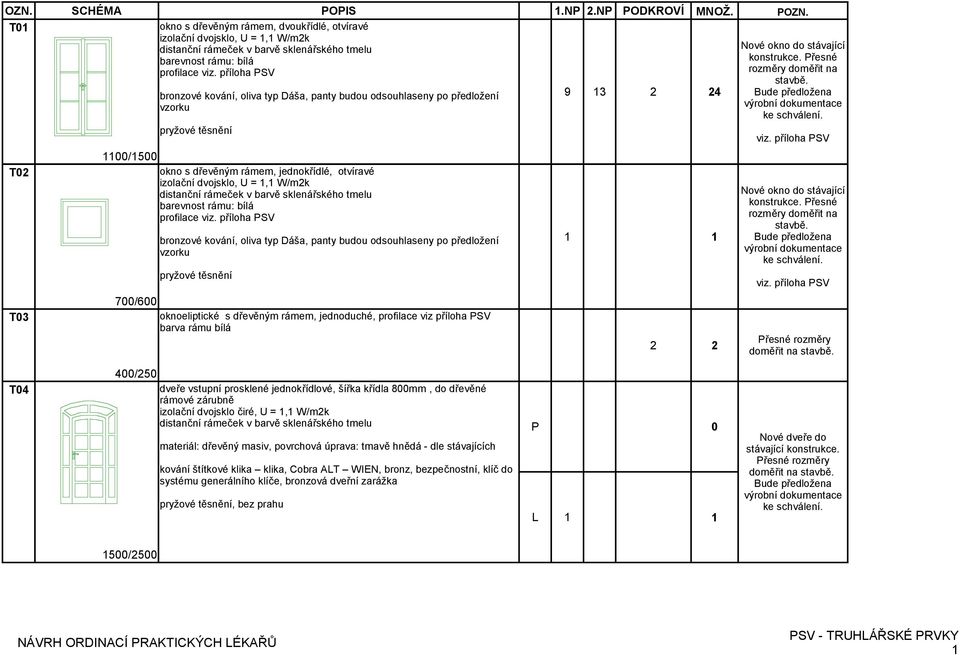

1 T01 okno s dřevěným rámem, dvoukřídlé, otvíravé izolační dvojsklo, U = 1,1 W/m2k distanční rámeček v barvě sklenářského tmelu barevnost rámu: bílá profilace viz. příloha PSV T02 T / /600 bronzové kování, oliva typ Dáša, panty budou odsouhlaseny po předložení vzorku pryžové těsnění okno s dřevěným rámem, jednokřídlé, otvíravé izolační dvojsklo, U = 1,1 W/m2k distanční rámeček v barvě sklenářského tmelu barevnost rámu: bílá profilace viz. příloha PSV bronzové kování, oliva typ Dáša, panty budou odsouhlaseny po předložení vzorku pryžové těsnění oknoeliptické s dřevěným rámem, jednoduché, profilace viz příloha PSV barva rámu bílá Nové okno do stávající konstrukce. Přesné rozměry doměřit na stavbě. ke schválení. viz. příloha PSV Nové okno do stávající konstrukce. Přesné rozměry doměřit na stavbě. ke schválení. viz. příloha PSV T04 400/250 dveře vstupní prosklené jednokřídlové, šířka křídla 800mm, do dřevěné rámové zárubně izolační dvojsklo čiré, U = 1,1 W/m2k distanční rámeček v barvě sklenářského tmelu materiál: dřevěný masiv, povrchová úprava: tmavě hnědá - dle stávajících kování štítkové klika klika, Cobra ALT WIEN, bronz, bezpečnostní, klíč do systému generálního klíče, bronzová dveřní zarážka pryžové těsnění, bez prahu ke schválení. 1500/2500 1

2 T05 dveře vstupní částečně prosklené jednokřídlé, šířka křídla 800mm, do dřevěné rámové zárubně izolační dvojsklo čiré, U = 1,1 W/m2k distanční rámeček v barvě sklenářského tmelu materiál: dřevěný masiv, povrchová úprava: tmavě hnědá - dle stávajících bezpečnostní kování štítkové klika klika, Cobra ALT WIEN, bronz, klíč do systému generálního klíče, bronzová dveřní zarážka pryžové těsnění, bez prahu ke schválení. T06 800/2500 dveře vnitřní částečně prosklené jednokřídlé, šířka křídla 800 mm, do dřevěné obložkové zárubně jednoduché zasklení čirým sklem materiál: dřevěný masiv, povrchová úprava: dle stávajících dveří (dle přiložení vzorku) s požární odolností EW30DP3 kování štítkové, klika klika, dle stávajících dveří, klíč do systému generálního klíče, bronzová dveřní zarážka bez prahu T07 EW30DP3 800/1970 doplnění zpěňujícího pásku EW30DP3 800/1970 P 3 1 L 0 2

3 T08 dveře vnitřní dřevěné masivní s pobitím plechovými pásy, šířka křídla 900 mm, do dřevěné zárubně povrchová úprava: nátěr barva bílá, panty v barvě bílé T09 s požární odolností EW30DP3 kování štítkové, klika klika, matný nerez, klíč do systému generálního klíče, s prahem EW30DP3 900/1970 dveře vnitřní plné, šířka křídla 800 mm, do dřevěné obložkové zárubně. kování štítkové, klika klika (typ Dáša), bronz, na vložku FAB, klíč do systému generálního klíče bronzová dveřní zarážka, bez prahu L /1970 3

4 T10 dveře vnitřní plné, šířka křídla 700 mm, do dřevěné obložkové zárubně kování štítkové, klika klika (typ Dáša), bronz, na vložku FAB, klíč do systému generálního klíče, bronzová dveřní zarážka, bez prahu P 2 2 T11 700/1970 vnitřní dveře jednokřídlé plné, šířka křídla 700 mm, do ocelové zárubně povrchová úprava dveřního křídla dýha dub barva dle dveří T10, zárubeň komaxit barva bílá, panty v barvě bílé P 1 1 kování štítkové, klika klika (typ Dáša), bronz, dozický klíč, bronzová dveřní zarážka, bez prahu L 0 T12 700/1970 dveře vnitřní plné, šířka křídla 700 mm, do dřevěné obložkové zárubně materiál: dýha, dub, povrchová úprava: bezbarvý lak kování štítkové, klika klika (typ Dáša), bronz, dozický klíč, bronzová dveřní zarážka, bez prahu 700/1970 4

5 T13 dveře vnitřní plné, šířka křídla 800 mm, do dřevěné obložkové zárubně kování štítkové, klika klika(typ Dáša), bronz, dozický klíč, bronzová dveřní zarážka, bez prahu T14 800/1970 dveře vnitřní plné, šířka křídla 900 mm, do dřevěné obložkové zárubně kování štítkové, klika klika(typ Dáša), bronz, na vložku FAB, klíč do systému generálního klíče, bronzová dveřní zarážka, bez prahu P T15 900/1970 dveře vnitřní plné, šířka křídla 600 mm, do dřevěné obložkové zárubně kování štítkové, klika klika (typ Dáša), bronz, dozický klíč, bronzová dveřní zarážka, bez prahu P 1 1 L 0 600/1970 5

6 T16 dveře vnitřní jednokřídlé plné, šířka křídla 600 mm, do dřevěné obložkové zárubně P 1 1 s požární odolností EW30DP3 kování štítkové, klika klika, bronz, na vložku FAB, klíč do systému generálního klíče, bronzová dveřní zarážka, bez prahu L 0 EW30DP3 600/1970 6

7 OZN. SCHÉMA POPIS 1.PP 1.NP 2.NP PODKROVÍ MNOŽ. POZNÁMKA Z01 celoprosklená příčka s jednokřídlými otvíravými dveřmi, dvojité zasklení bezpečnostní sklo pískované v rozměrech dle výpočtu dodavatele a rozměru polí, tl. stěny 100mm, se zaručenou zvukovou neprůzvučností minimálně Rw = 37 db v ploše příčky a Rw = 30 db pro dveře,barevnost viditelných hliníkových profilů dle vzorníku NCS S3030-B10G (bude upřesněno na stavbě) Z02 Z03 rozměry: 2780 x 2250 mm dveře: 1x pravé 800x2195 mm rozměry: 1870 x 2250 mm dveře: 1x levé 800 x 2195mm rozměry: 1575 x 2250 mm dveře: 1 x levé 800 x 2195 mm otvíravé jednokřídlé prosklené dveře pravé 800/2195mm, opatřeny rozetovým kováním klika-klika, Cobra Swing,matný nikl, dveřní zarážka matný nikl celoprosklená příčka s jednokřídlými otvíravými dveřmi, dvojité zasklení bezpečnostní sklo pískované v rozměrech dle výpočtu dodavatele a rozměru polí, tl. stěny 100mm, se zaručenou zvukovou neprůzvučností minimálně Rw = 37 db v ploše příčky a Rw = 30 db pro dveře,barevnost viditelných hliníkových profilů dle vzorníku NCS S3030-B10G (bude upřesněno na stavbě) otvíravé jednokřídlé prosklené dveře pravé 800/2195mm, opatřeny rozetovým kováním klika-klika, Cobra Swing,matný nikl, dveřní zarážka matný nikl celoprosklená příčka s jednokřídlými otvíravými dveřmi, dvojité zasklení bezpečnostní sklo pískované v rozměrech dle výpočtu dodavatele a rozměru polí, tl. stěny 100mm, se zaručenou zvukovou neprůzvučností minimálně Rw = 37 db v ploše příčky a Rw = 30 db pro dveře,barevnost viditelných hliníkových profilů dle vzorníku NCS S3030-B10G (bude upřesněno na stavbě) otvíravé jednokřídlé prosklené dveře pravé 800/2195mm, opatřeny rozetovým kováním klika-klika, Cobra Swing,matný nikl, dveřní zarážka matný nikl ke schválení detailů. viz. příloha PSV ke schválení detailů. viz. příloha PSV ke schválení detailů. viz. příloha PSV PSV - ZÁMEČNICKÉ PRVKY 1

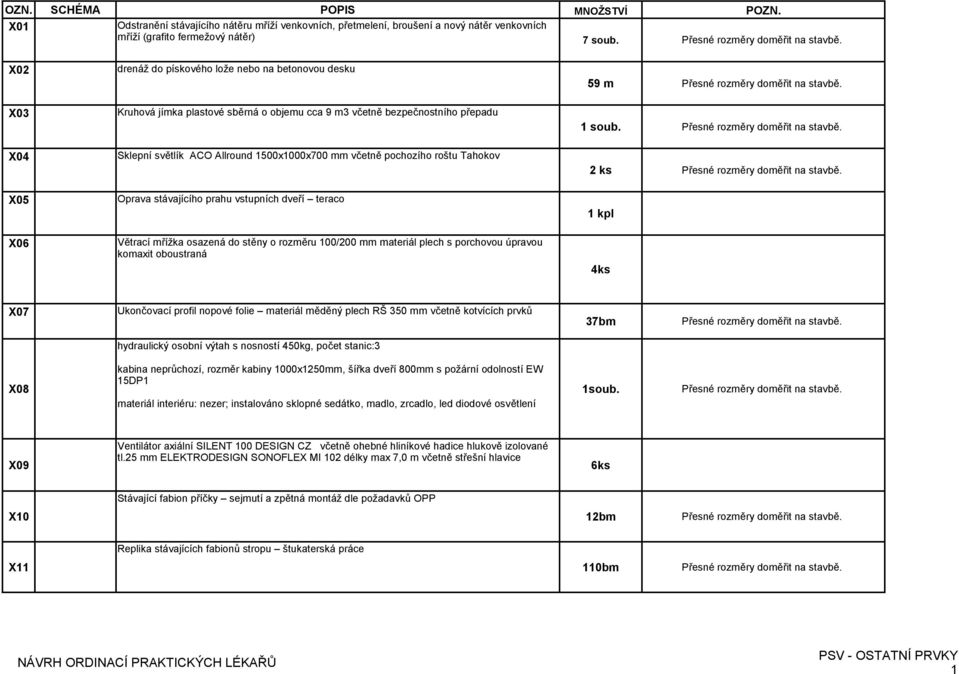

8 OZN. SCHÉMA POPIS MNOŽSTVÍ POZN. X01 Odstranění stávajícího nátěru mříží venkovních, přetmelení, broušení a nový nátěr venkovních mříží (grafito fermežový nátěr) 7 soub. X02 X03 X04 X05 X06 drenáž do pískového lože nebo na betonovou desku Kruhová jímka plastové sběrná o objemu cca 9 m3 včetně bezpečnostního přepadu Sklepní světlík ACO Allround 1500x1000x700 mm včetně pochozího roštu Tahokov Oprava stávajícího prahu vstupních dveří teraco Větrací mřížka osazená do stěny o rozměru 100/200 mm materiál plech s porchovou úpravou komaxit oboustraná 59 m 1 soub. 2 ks 1 kpl 4ks X07 Ukončovací profil nopové folie materiál měděný plech RŠ 350 mm včetně kotvících prvků 37bm hydraulický osobní výtah s nosností 450kg, počet stanic:3 kabina neprůchozí, rozměr kabiny 1000x1250mm, šířka dveří 800mm s požární odolností EW X08 15DP1 1soub. materiál interiéru: nezer; instalováno sklopné sedátko, madlo, zrcadlo, led diodové osvětlení X09 Ventilátor axiální SILENT 100 DESIGN CZ včetně ohebné hliníkové hadice hlukově izolované tl.25 mm ELEKTRODESIGN SONOFLEX MI 102 délky max 7,0 m včetně střešní hlavice 6ks Stávající fabion příčky sejmutí a zpětná montáž dle požadavků OPP X10 12bm Replika stávajících fabionů stropu štukaterská práce X11 110bm PSV - OSTATNÍ PRVKY 1

9 OZN. SCHÉMA POPIS MNOŽSTVÍ POZN. X12 Přchodové lišty na rozhraní materiálu podlah materiál bronz 5bm X13 Dřevěný sokl masivní dub 30/100 mm s profilací a s nátěrem dle navržených dveří 190bm PSV - OSTATNÍ PRVKY 2

10 OZN. SCHÉMA POPIS MNOŽSTVÍ POZN. K01 oplechování vikýře včetně kotvících prvků materiál: pozinkovaný plech 9 bm doměřit na stavbě. K02 RŠ: 450 mm oplechování úžlabí včetně kotvících prvků materiál: pozinkovaný plech 7 bm doměřit na stavbě. RŠ: 700 mm PSV - KLEMPÍŘSKÉ PRVKY 1
