provedení výplně dveřovkou

Transkript

1

2

3

4 PROSKLENÉ STĚNY Boční světlíky, nadsvětlíky nebo i samostatné světlíky to vše najdete v naší nabídce. Světlíky mají nejenom velkou estetickou hodnotu, ale i značný praktický význam prosvětlí a opticky zvětší jakoukoli místnost či chodbu. Způsoby otevírání dveří: průchozí, otočné, posuvné. Pro prosklené stěny je možné použít dveře polodrážkové i bezpolodrážkové, plné i prosklené, posuvné, kyvné a lamelové. Prosklené stěny je také možné vyrobit v provedení průchozím a plném. PROVEDENÍ BOČNÍHO SVĚTLÍKU Výběr z profilů lišt ZASKLÍVACÍ STŘEDOVÉ 11 A 11 B standardní provedení provedení bočního světlíku s poličkami provedení bočního světlíku s členící mřížkou provedení výplně bočního světlíku dveřovkou 11 S standardní provedení bočního světlíku s pevným spodním dílem provedení bočního světlíku bez spodního pevného dílu (doporučujeme užití kaleného skla) provedení bočního světlíku se spodním rámovým dílem PŘEHLED TYPOVÝCH STAVEBNÍCH OTVORŮ A MOŽNOSTÍ JEJICH OSAZENÍ JEDNOTLIVÝMI MODELY PROSKLENÝCH STĚN V KOMBINACI SE ŠÍŘKOU DVEŘÍ OBLOŽKOVÁ KONSTRUKCE stavební otvor RÁMOVÁ KONSTRUKCE stavební otvor 700 x x 2052 J0 800 x x 2052 J1 900 x x 2052 J x x 2052 J3 model pro dveře 1350 x x 2052 B4, K4 60, 70, 80, x x 2052 B5, C5, K5 60, 70, 80, x x 2052 B6, C6, K6 60, 70, 80, x x 2052 B7, K7 60, 70, 80, x x 2052 C7 60, 70, 80, 90, x x 2052 C8 60, 70, 80, 90, 125, x x 2052 C9 60, 70, 80, 90, 125, x x 2052 CA 60, 70, 80, 90, 125, x x 2532 A x x 2532 I0 x 800 x x 2532 A x x 2532 I1 x 900 x x 2532 A x x 2532 I2 x 1000 x x 2532 A x x 2532 I3 x 1350 x x 2532 A4, L x x 2532 D4, M4, N4, 04 60, 70, 80, x x 2532 A5, L x x 2532 D5, E5, M5, N5, O5, P5, Q5 60, 70, 80, x x 2532 N6, O6, P6, Q6 60, 70, 80, x x 2532 N7, O7 80, x x 2532 P7, Q7 60, 70, 80, 90, x x 2532 P8, Q8 60, 70, 80, 90, 125, x x 2532 P9, Q9 60, 70, 80, 90, 125, x x 2532 PA, QA 60, 70, 80, 90, 125, 145 Příklad: A3 znamená stěna model A pro stavební otvor obložkové zárubně x mm nebo stavební otvor rámové konstrukce x mm použitelná pro dveře šířky 90 cm. řez obložkovou zárubní řez rámovou zárubní 138 PROSKLENÉ STĚNY A NADSVĚTLÍKY

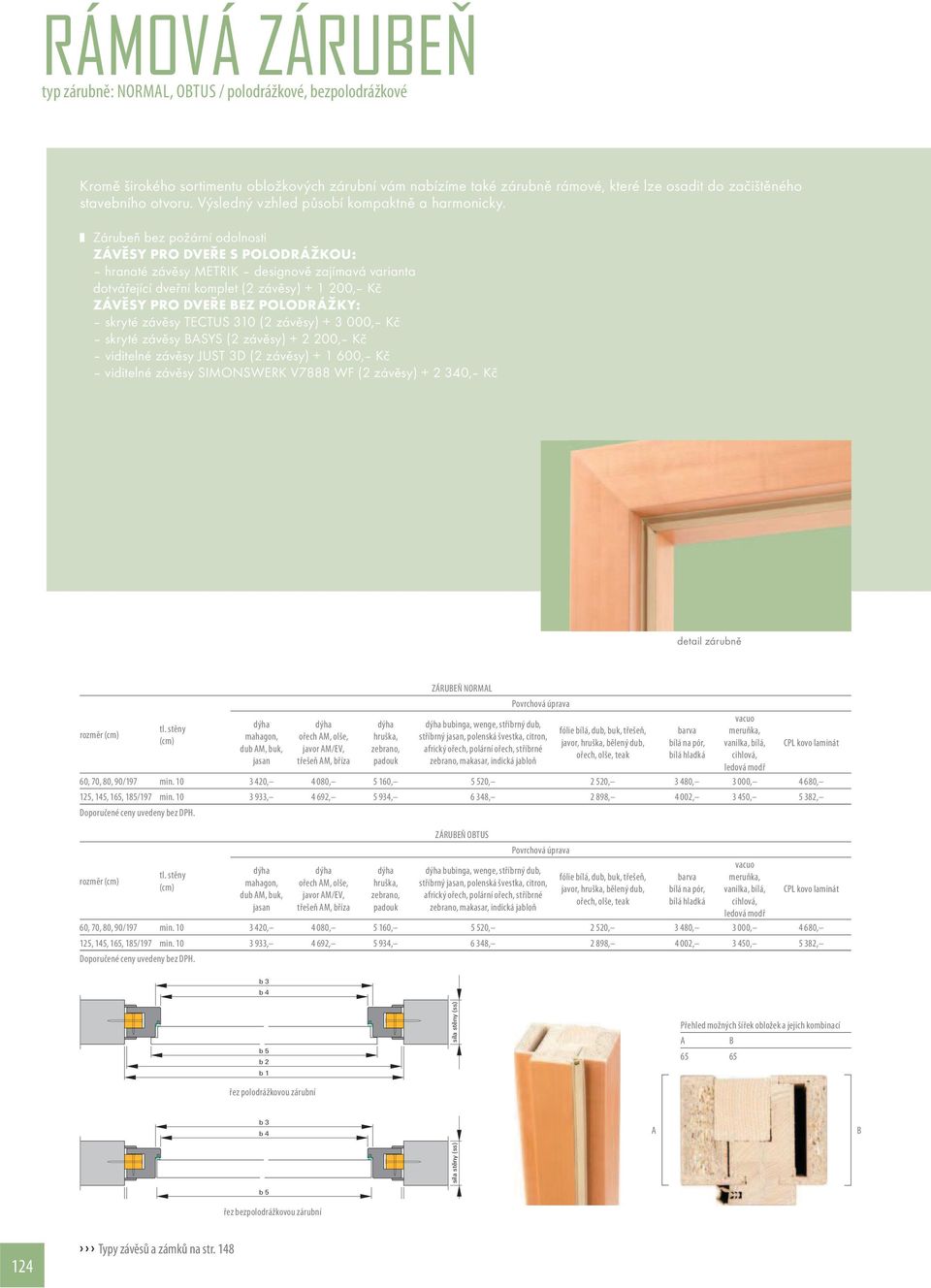

5 typ zárubně: NORMAL, OBTUS / polodrážkové, bezpolodrážkové Kromě širokého sortimentu obložkových zárubní vám nabízíme také zárubně rámové, které lze osadit do začištěného stavebního otvoru. Výsledný vzhled působí kompaktně a harmonicky. Zárubeň bez požární odolnosti ZÁVĚSY PRO DVEŘE S POLODRÁŽKOU: hranaté závěsy METRIK designově zajímavá varianta dotvářející dveřní komplet (2 závěsy) , Kč ZÁVĚSY PRO DVEŘE BEZ POLODRÁŽKY: skryté závěsy TECTUS 310 (2 závěsy) , Kč skryté závěsy BASYS (2 závěsy) , Kč viditelné závěsy JUST 3D (2 závěsy) , Kč viditelné závěsy SIMONSWERK V7888 WF (2 závěsy) , Kč detail zárubně rozměr (cm) tl. stěny (cm) mahagon, dub AM, buk, jasan ořech AM, olše, javor AM/EV, třešeň AM, bříza hruška, zebrano, padouk ZÁRUBEŇ NORMAL Povrchová úprava bubinga, wenge, stříbrný dub, stříbrný jasan, polenská švestka, citron, africký ořech, polární ořech, stříbrné zebrano, makasar, indická jabloň fólie bílá, dub, buk, třešeň, javor, hruška, bělený dub, ořech, olše, teak barva bílá na pór, bílá hladká vacuo meruňka, vanilka, bílá, cihlová, ledová modř CPL kovo laminát 60, 70, 80, 90/197 min , 4 080, 5 160, 5 520, 2 520, 3 480, 3 000, 4 680, 125, 145, 165, 185/197 min , 4 692, 5 934, 6 348, 2 898, 4 002, 3 450, 5 382, Doporučené ceny uvedeny bez DPH. rozměr (cm) tl. stěny (cm) mahagon, dub AM, buk, jasan ořech AM, olše, javor AM/EV, třešeň AM, bříza hruška, zebrano, padouk ZÁRUBEŇ OBTUS Povrchová úprava bubinga, wenge, stříbrný dub, stříbrný jasan, polenská švestka, citron, africký ořech, polární ořech, stříbrné zebrano, makasar, indická jabloň fólie bílá, dub, buk, třešeň, javor, hruška, bělený dub, ořech, olše, teak barva bílá na pór, bílá hladká vacuo meruňka, vanilka, bílá, cihlová, ledová modř CPL kovo laminát 60, 70, 80, 90/197 min , 4 080, 5 160, 5 520, 2 520, 3 480, 3 000, 4 680, 125, 145, 165, 185/197 min , 4 692, 5 934, 6 348, 2 898, 4 002, 3 450, 5 382, Doporučené ceny uvedeny bez DPH. b 3 b 4 b 5 b 2 b 1 síla stěny (ss) Přehled možných šířek obložek a jejich kombinací A B řez polodrážkovou zárubní b 3 b 4 A B síla stěny (ss) b 5 řez bezpolodrážkovou zárubní 124 Typy závěsů a zámků na str. 148

6 Rozměry uvedené v tabulkách jsou rozměry stavebních otvorů. Obložková zárubeň může být v polodrážkovém i v bezpolodrážkovém provedení, NORMAL, OBTUS, HARMONIE NORMAL, HARMONIE OBTUS. Rámová zárubeň může být v polodrážkovém i bezpolodrážkovém provedení NORMAL a OBTUS. Rámová zárubeň EI30 = požární odolnost 30 minut, může být v polodrážkovém i bezpolodrážkovém provedení NORMAL a OBTUS, v této ceně jsou zahrnuty varianty EI/EW30. Tloušťka skla je 17mm. Rámová zárubeň EI15 = požární odolnost 15 minut, může být v polodrážkovém i bezpolodrážkovém provedení NORMAL a OBTUS, v této ceně jsou zahrnuty varianty EI/EW15 a EI15/EW30. Současně tato cena platí i pro provedení zvukově izolační 32 db. Tloušťka skla je 8mm. TYP STĚNY A OBLOŽKOVÁ ZÁRUBEŇ rozměr /2500 obložková konstrukce /2500 povrchová úprava folie 4 900, CPL 5 400, základ 7 100, exclusive , folie 5 500, CPL 5 900, základ 8 600, exclusive , RÁMOVÁ ZÁRUBEŇ rozměr povrchová úprava rámová rámová EI 30 rámová EI 15 folie 7 900, , , /2532 CPL 8 500, , , základ , , , exclusive , , , folie 8 900, , , /2532 CPL 9 500, , , základ , , , exclusive , , , TYP STĚNY B, K OBLOŽKOVÁ ZÁRUBEŇ rozměr / /2020 povrchová úprava folie 5 600, CPL 6 100, základ 8 600, exclusive , folie 6 800, CPL 7 400, základ , exclusive , RÁMOVÁ ZÁRUBEŇ rozměr povrchová úprava rámová rámová EI 30 rámová EI 15 folie 8 400, , , /2052 CPL 8 900, , , základ , , , exclusive , , , folie 9 800, , , /2052 CPL , , , základ , , , exclusive , , , TYP STĚNY C OBLOŽKOVÁ ZÁRUBEŇ rozměr / / /2020 povrchová úprava folie 7 000, CPL 7 500, základ , exclusive , folie 7 900, CPL 8 400, základ , exclusive , folie 8 600, CPL 9 100, základ , exclusive , RÁMOVÁ ZÁRUBEŇ rozměr povrchová úprava rámová rámová EI 30 rámová EI 15 folie 9 700, , , /2052 CPL , , , základ , , , exclusive , , , folie , , , /2052 CPL , , , základ , , , exclusive , , , folie , , , /2052 CPL , , , základ , , , exclusive , , , PROSKLENÉ STĚNY A NADSVĚTLÍKY 135

7 DÝHA OLŠE JAVOR AMERICKÝ JAVOR EVROPSKÝ BŘÍZA HRUŠKA WENGE BUBINGA KRÁJENÁ BUBINGA LOUPANÁ ZEBRANO DÝHA PADOUK VZORNÍK POVRCHOVÝCH ÚPRAV 153

8 HRANY BEZ AL hrana S2 hrana S3 hrana O3 HRANY S AL hrana P2 hrana boční křídlo hrana AL polodrážka hrana AL polodrážka hrana AL bezpolodrážka hrana AL boční křídlo KOVÁNÍ A KLIKY Praktik 01 Praktik 02 Design 01 Design 02 Design 03 Design 04 Premium 01 Nerez 01 Nerez DOPLŇKY

9 KOVÁNÍ A KLIKY Nerez 03 Nerez 04 Nerez 05 Nerez 06 bezpečnostní kování 04, 05 rozetové bezpečnostní kování 06 bezpečnostní kování 01, 02, 03 BB PZ wc poznámka PRAKTIK 01 klika/klika, kulatá rozeta, nerez 229, 229, 469, PRAKTIK 02 klika/klika, čtvercová rozeta, nerez 399, 399, 649, DESIGN 01 klika/klika, čtvercová rozeta, samet nikl 390, 390, 510, DESIGN 02 klika/klika, kulatá rozeta, nerez 559, 559, 799, DESIGN 03 klika/klika, čtvercová rozeta, nerez 989, 989, 1 239, DESIGN 04 klika/klika, obdélníková rozeta, Sni, dodáváno bez spodní rozety 2 200, příplatek za spodní rozetu ke kování DESIGN 4 (sada) 349, 349, 749, PREMIUN 01 klika/klika, čtvercová rozeta, Sni 2 290, 2 290, 2 790, NEREZ 01 klika/klika, kulatá rozeta nerez 594, 594, 715, NEREZ 02 klika/klika, kulatá rozeta nerez 594, 594, 715, NEREZ 03 klika/klika, kulatá rozeta nerez 798, 798, 918, NEREZ 04 klika/klika, kulatá rozeta nerez 529, 529, 649, NEREZ 05 klika/klika, čtvercová rozeta nerez 835, 835, 956, NEREZ 06 klika/klika, čtvercová rozeta nerez 965, 965, 1 085, možnost výběru povrchu úpravy dřevěné rukojeti PZ BEZPEČNOSTNÍ 01 madlo/klika, F1 hliník, štítové tř. bezpečnosti 2, bez překrytky 739, BEZPEČNOSTNÍ 02 madlo/klika, F1 hliník, štítové tř. bezpečnosti 3, s překrytkou 1 149, BEZPEČNOSTNÍ 03 madlo/klika, nerez, štítové tř. bezpečnosti 3, s překrytkou 1 950, BEZPEČNOSTNÍ 04 madlo/klika, chrom-lesk, štítové (hranaté) 1 799, BEZPEČNOSTNÍ 05 madlo/klika (NEREZ 01, 02, 04) štítové (oblé), nerez 2 297, BEZPEČNOSTNÍ 05 madlo/klika (NEREZ 03, 05, 06) štítové (oblé), nerez 2 397, BEZPEČNOSTNÍ 06 madlo/klika (NEREZ 01, 02, 04) bezpečnostní rozeta, nerez 2 789, BEZPEČNOSTNÍ 06 madlo/klika (NEREZ 03, 05, 06) bezpečnostní rozeta, nerez 2 889, DOPLŇKY 147

10 SKLA Vzorník skel v ceně kůra čirá kůra bronz float čirý činčila čirá saptrix sapelux planibel bronz Nabídku dalších skel naleznete v Katalogu skel a vitráží. ZÁMKY ZÁVĚSY závěs 80/10 závěs METRIK závěs V4426 SOFT závěs SOFT závěs SOFT 4H závěs VX7939/100 závěs TECTUS 3D závěs SFS JUST závěs čípkový (KUBIKA) závěs čípkový GP (kovová zárubeň) (METALIK) závěs kyvné zámek obyčejný zámek s tichou střelkou zámek s magnetickou střelkou zámek oboustranné otevírání zámek válcový zámek tříbodový 148
