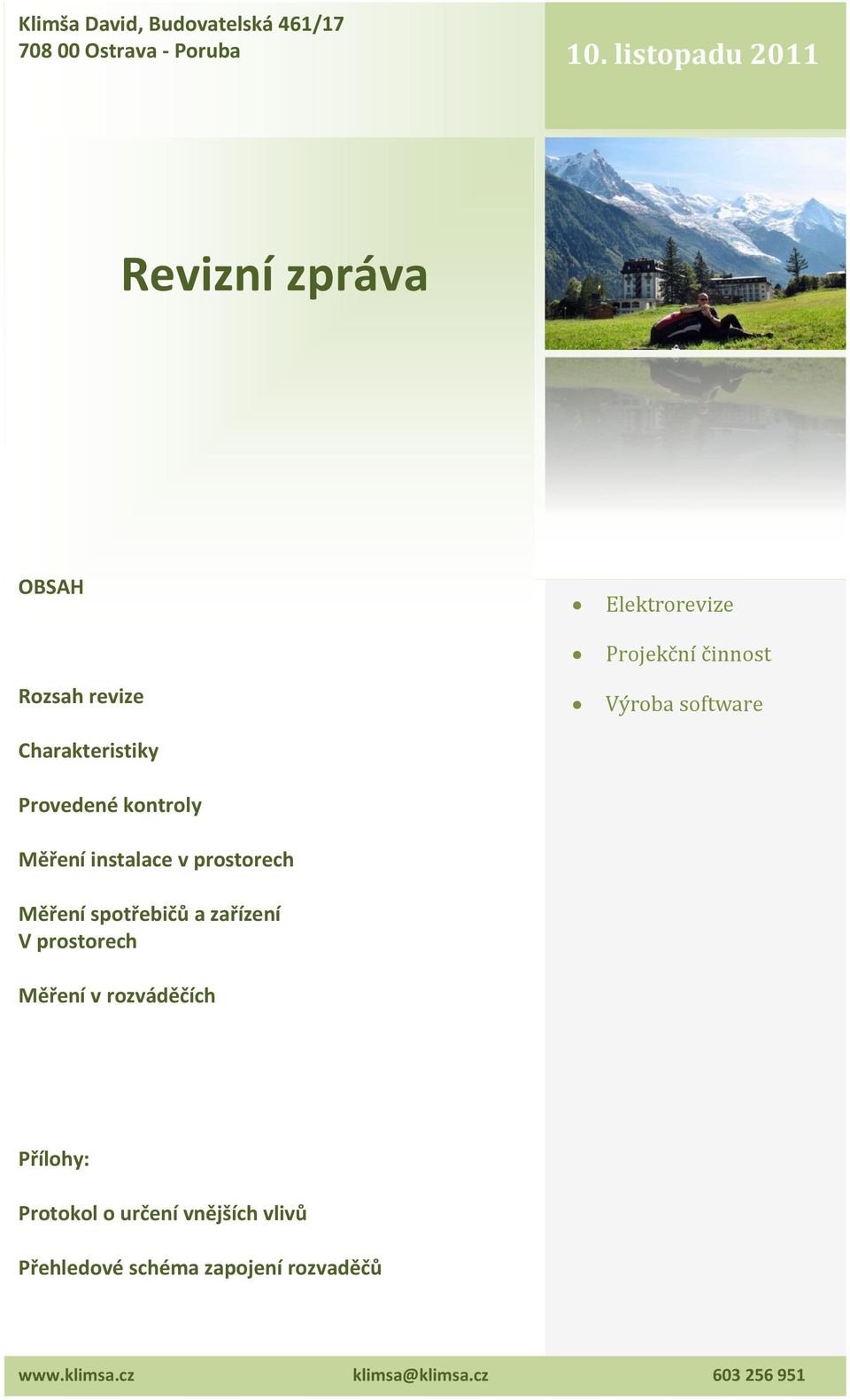

1 Klimša David, Budovatelská 461/ Ostrava - Poruba 10. listopadu 2011 Revizní zpráva OBSAH Rozsah revize Charakteristiky Provedené kontroly Měření instalace v prostorech Měření spotřebičů a zařízení V prostorech Měření v rozváděčích Elektrorevize Projekční činnost Výroba software Přílohy: Protokol o určení vnějších vlivů Přehledové schéma zapojení rozvaděčů klimsa@klimsa.cz

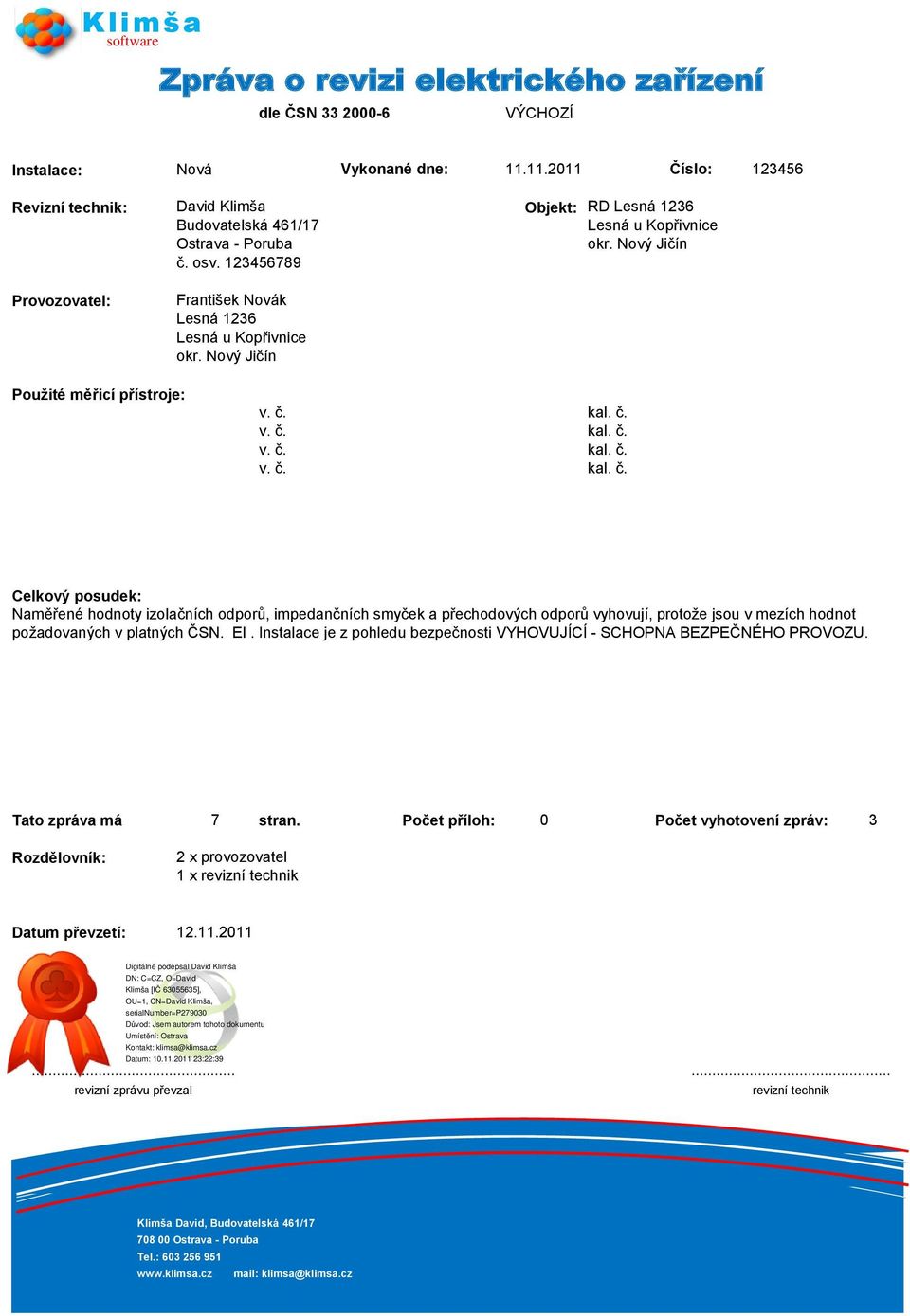

2 Klimša software Zpráva o revizi elektrického zařízení dle ČSN VÝCHOZÍ Instalace: Nová Vykonané dne: Číslo: Revizní technik: David Klimša Objekt: RD Lesná 1236 Budovatelská 461/17 Lesná u Kopřivnice Ostrava - Poruba okr. Nový Jičín č. osv Provozovatel: František Novák Lesná 1236 Lesná u Kopřivnice okr. Nový Jičín Použité měřicí přístroje: Celkový posudek: Naměřené hodnoty izolačních odporů, impedančních smyček a přechodových odporů vyhovují, protože jsou v mezích hodnot požadovaných v platných ČSN. El. Instalace je z pohledu bezpečnosti VYHOVUJÍCÍ - SCHOPNA BEZPEČNÉHO PROVOZU. Tato zpráva má 7 stran. Počet příloh: 0 Počet vyhotovení zpráv: 3 Rozdělovník: 2 provozovatel 1 revizní technik Datum převzetí: revizní zprávu převzal revizní technik Klimša David, Budovatelská 461/ Ostrava - Poruba Tel.: mail: klimsa@klimsa.cz

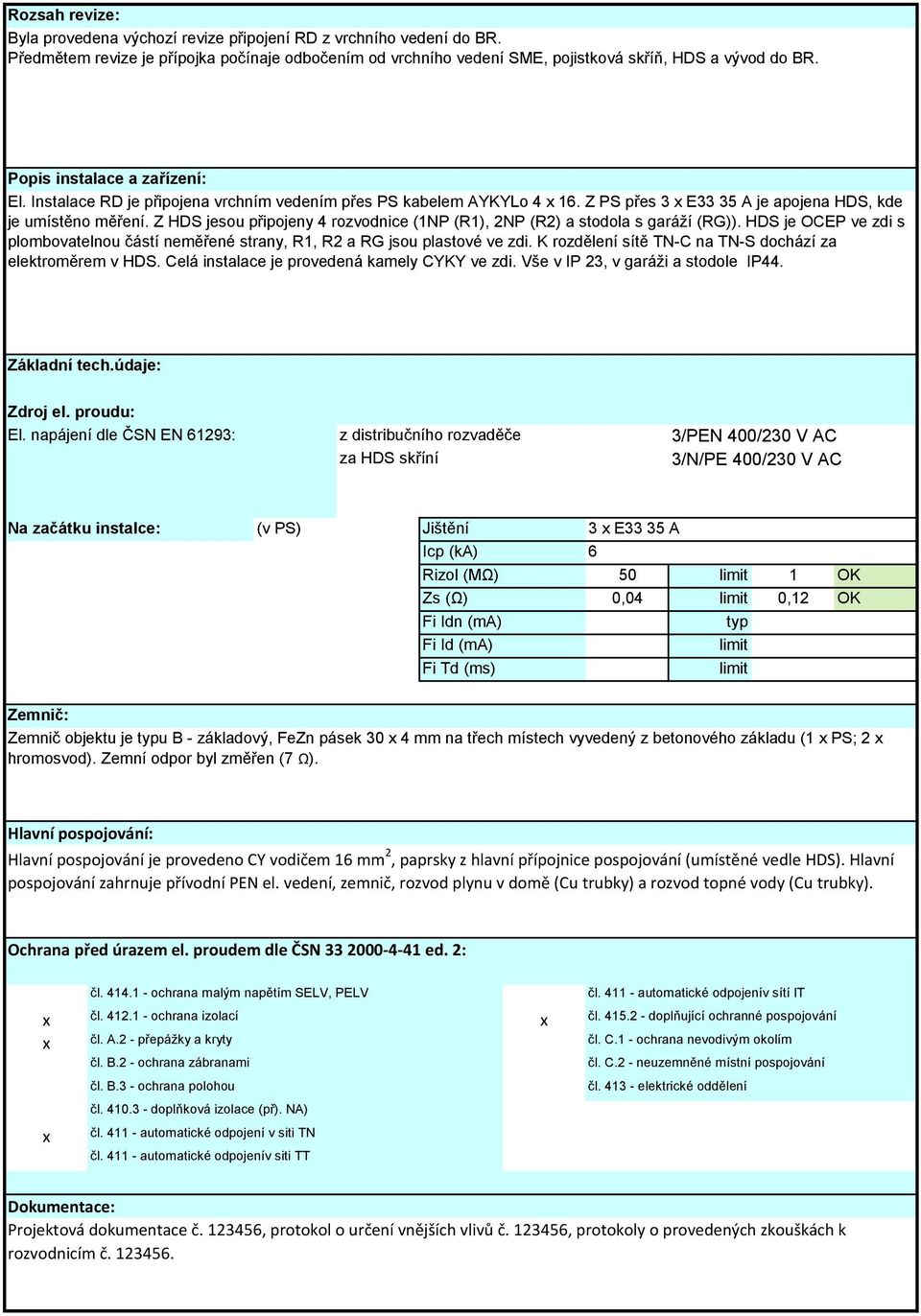

3 Rozsah revize: Byla provedena výchozí revize připojení RD z vrchního vedení do BR. Předmětem revize je přípojka počínaje odbočením od vrchního vedení SME, pojistková skříň, HDS a vývod do BR. Popis instalace a zařízení: El. Instalace RD je připojena vrchním vedením přes PS kabelem AYKYLo Z PS přes 3 E33 35 A je apojena HDS, kde je umístěno měření. Z HDS jesou připojeny 4 rozvodnice (1NP (R1), 2NP (R2) a stodola s garáží (RG)). HDS je OCEP ve zdi s plombovatelnou částí neměřené strany, R1, R2 a RG jsou plastové ve zdi. K rozdělení sítě TN-C na TN-S dochází za elektroměrem v HDS. Celá instalace je provedená kamely CYKY ve zdi. Vše v IP 23, v garáži a stodole IP44. Základní tech.údaje: Zdroj el. proudu: El. napájení dle ČSN EN 61293: z distribučního rozvaděče za HDS skříní 3/PEN 400/230 V AC 3/N/PE 400/230 V AC Na začátku instalce: (v PS) Jištění 3 E33 35 A Icp (ka) 6 Rizol (MΩ) 50 limit 1 OK Zs (Ω) 0,04 limit 0,12 OK Fi Idn (ma) Fi Id (ma) Fi Td (ms) typ limit limit Zemnič: Zemnič objektu je typu B - základový, FeZn pásek 30 4 mm na třech místech vyvedený z betonového základu (1 PS; 2 hromosvod). Zemní odpor byl změřen (7 Ω). Hlavní pospojování: Hlavní pospojování je provedeno CY vodičem 16 mm 2, paprsky z hlavní přípojnice pospojování (umístěné vedle HDS). Hlavní pospojování zahrnuje přívodní PEN el. vedení, zemnič, rozvod plynu v domě (Cu trubky) a rozvod topné vody (Cu trubky). Ochrana před úrazem el. proudem dle ČSN ed. 2: čl ochrana malým napětím SELV, PELV čl automatické odpojenív sítí IT čl ochrana izolací čl. A.2 - přepážky a kryty čl. B.2 - ochrana zábranami čl doplňující ochranné pospojování čl. C.1 - ochrana nevodivým okolím čl. C.2 - neuzemněné místní pospojování čl. B.3 - ochrana polohou čl elektrické oddělení čl doplňková izolace (př). NA) čl automatické odpojení v siti TN čl automatické odpojenív siti TT Dokumentace: Projektová dokumentace č , protokol o určení vnějších vlivů č , protokoly o provedených zkouškách k rozvodnicím č

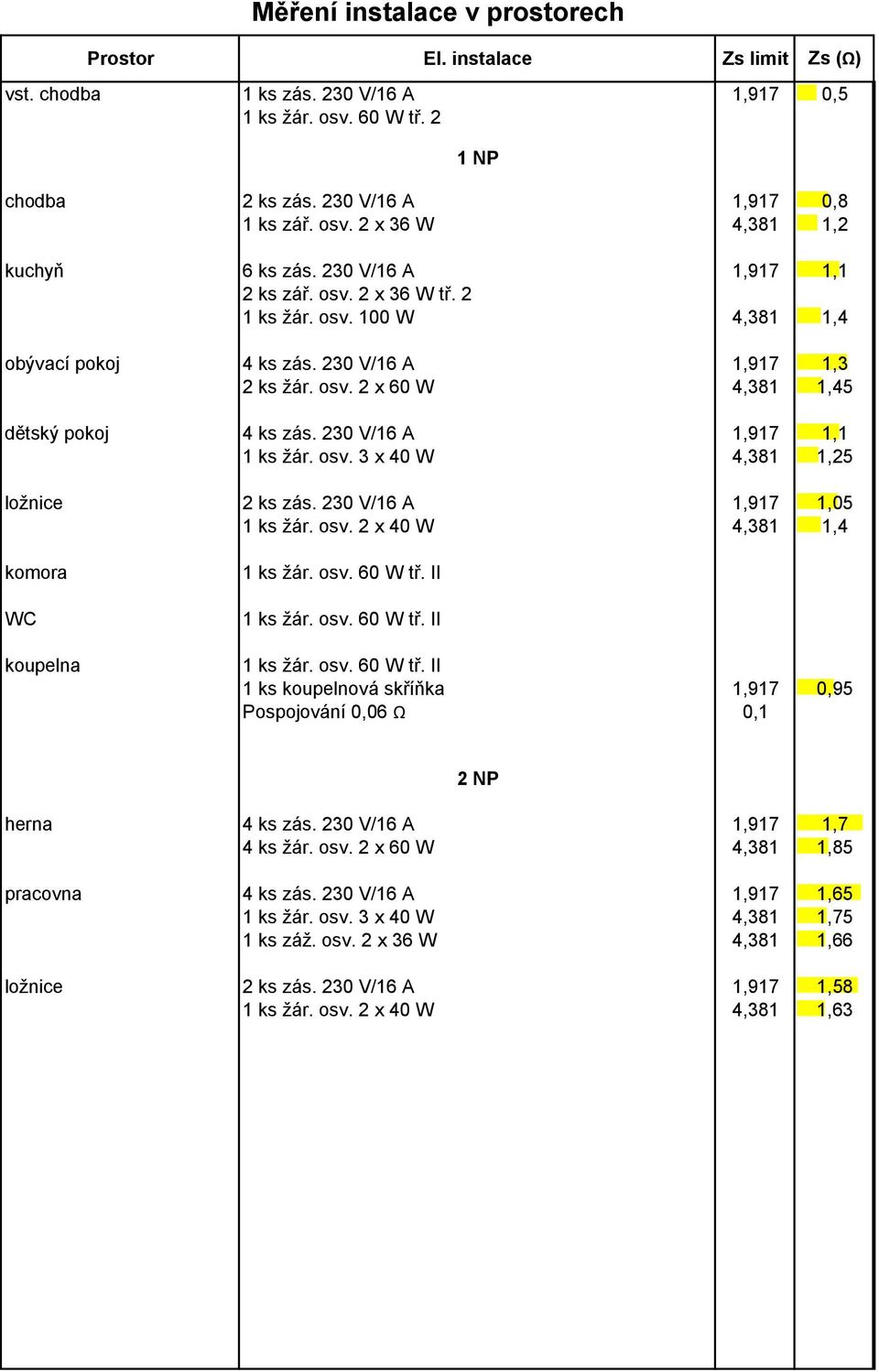

4 vst. chodba Měření instalace v prostorech Prostor El. instalace Zs limit 1 ks zás. 230 V/16 A 1 ks žár. osv. 60 W tř. 2 1 NP Zs (Ω) 1,917 0,5 chodba kuchyň obývací pokoj dětský pokoj ložnice komora WC koupelna 2 ks zás. 230 V/16 A 1 ks zář. osv W 6 ks zás. 230 V/16 A 2 ks zář. osv W tř. 2 1 ks žár. osv. 100 W 2 ks žár. osv W 1 ks žár. osv W 2 ks zás. 230 V/16 A 1 ks žár. osv W 1 ks žár. osv. 60 W tř. II 1 ks žár. osv. 60 W tř. II 1 ks žár. osv. 60 W tř. II 1 ks koupelnová skříňka Pospojování 0,06 Ω 1,917 0,8 4,381 1,2 1,917 1,1 4,381 1,4 1,917 1,3 4,381 1,45 1,917 1,1 4,381 1,25 1,917 1,05 4,381 1,4 1,917 0,95 0,1 herna pracovna ložnice 4 ks žár. osv W 1 ks žár. osv W 1 ks záž. osv W 2 ks zás. 230 V/16 A 1 ks žár. osv W 2 NP 1,917 1,7 4,381 1,85 1,917 1,65 4,381 1,75 4,381 1,66 1,917 1,58 4,381 1,63

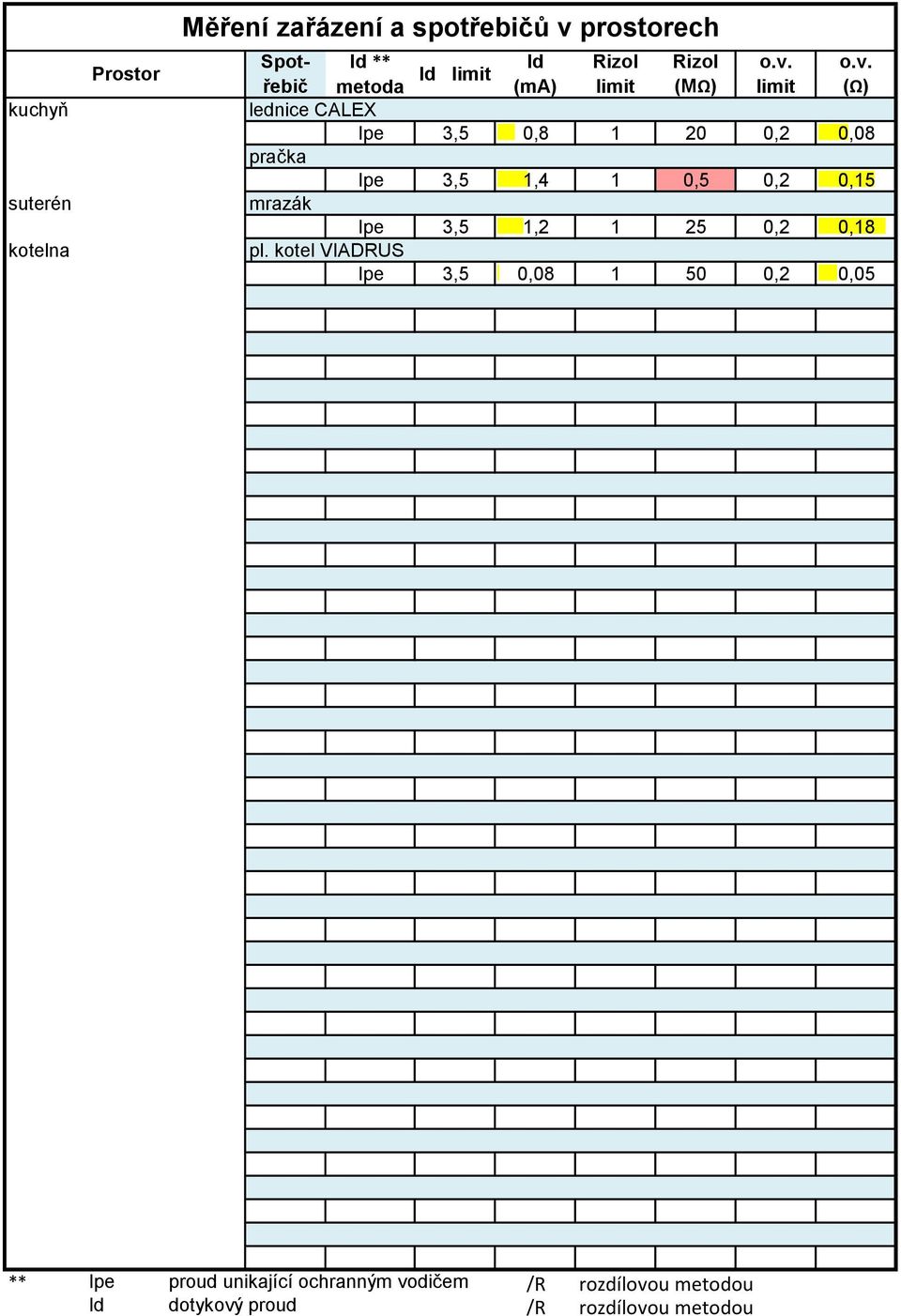

5 kuchyň suterén kotelna Prostor Měření zařázení a spotřebičů v prostorech Spot- Id ** Id Rizol Rizol o.v. o.v. Id limit řebič metoda (ma) limit (MΩ) limit (Ω) lednice CALEX Ipe 3,5 0, ,2 0,08 pračka Ipe 3,5 1,4 1 0,5 0,2 0,15 mrazák Ipe 3,5 1, ,2 0,18 pl. kotel VIADRUS Ipe 3,5 0, ,2 0,05 ** Ipe proud unikající ochranným vodičem /R rozdílovou metodou Id dotykový proud /R rozdílovou metodou

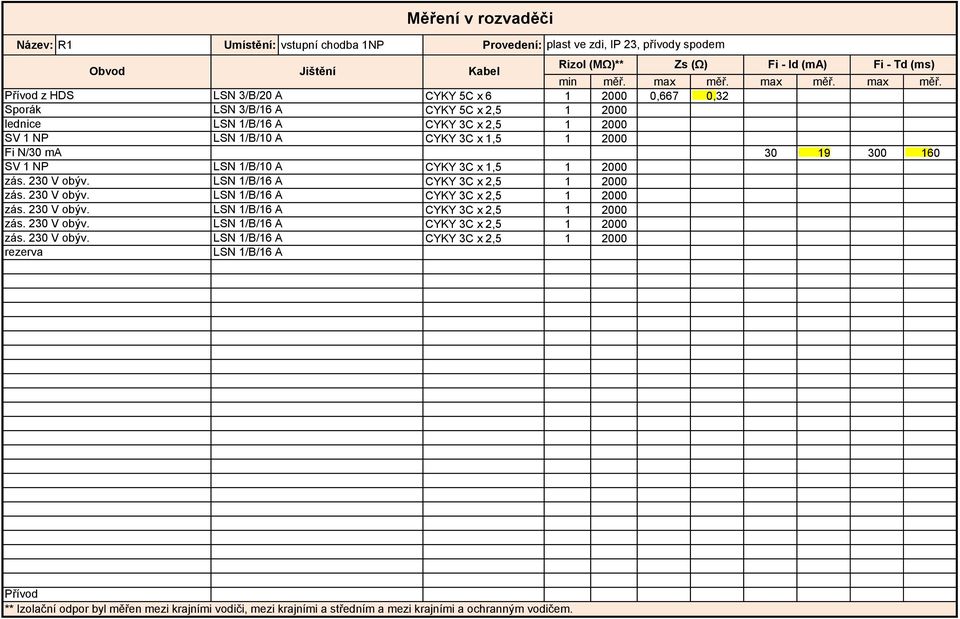

6 Měření v rozvaděči Název: R1 Umístění: vstupní chodba 1NP Provedení: plast ve zdi, IP 23, přívody spodem Obvod Jištění Kabel Rizol (MΩ)** Zs (Ω) Fi - Id (ma) Fi - Td (ms) min měř. ma měř. ma měř. ma měř. Přívod z HDS LSN 3/B/20 A CYKY 5C ,667 0,32 Sporák LSN 3/B/16 A CYKY 5C 2, lednice SV 1 NP CYKY 3C 1, Fi N/30 ma SV 1 NP CYKY 3C 1, rezerva Přívod ** Izolační odpor byl měřen mezi krajními vodiči, mezi krajními a středním a mezi krajními a ochranným vodičem.

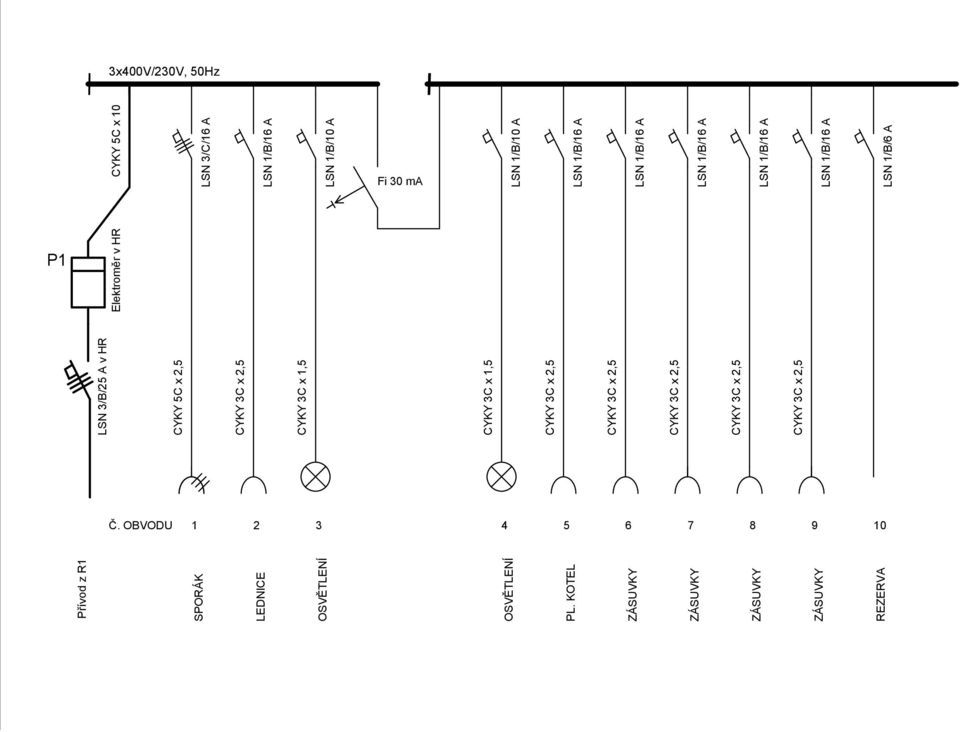

7 3400V/230V, 50Hz Fi 30 ma CYKY 5C 2,5 CYKY 3C 1,5 CYKY 3C 1,5 Č. OBVODU Přívod z R1 LSN 3/B/25 A v HR SPORÁK LEDNICE OSVĚTLENÍ OSVĚTLENÍ PL. KOTEL Elektroměr v HR CYKY 5C 10 LSN 3/C/16 A P1 10 REZERVA LSN 1/B/6 A
