ZPRÁVA O VÝCHOZÍ REVIZI ELEKTRICKÉHO ZAŘÍZENÍ č.11/2013 dle ČSN a ČSN

Transkript

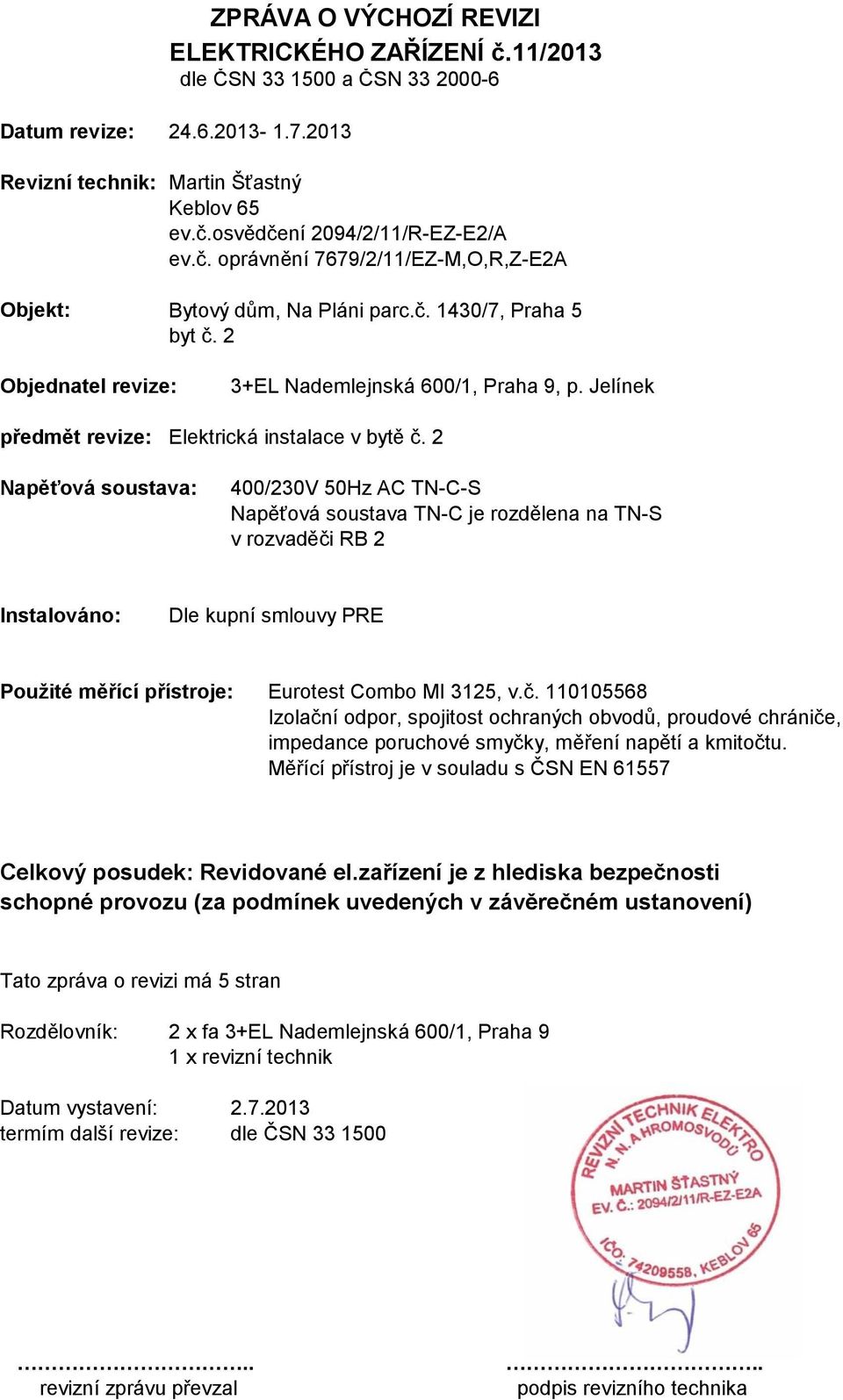

1 ZPRÁVA O VÝCHOZÍ REVIZI ELEKTRICKÉHO ZAŘÍZENÍ č.11/2013 dle ČSN a ČSN Datum revize: Revizní technik: Martin Šťastný Keblov 65 ev.č.osvědčení 2094/2/11/R-EZ-E2/A ev.č. oprávnění 7679/2/11/EZ-M,O,R,Z-E2A Objekt: Bytový dům, Na Pláni parc.č. 1430/7, Praha 5 byt č. 2 Objednatel revize: 3+EL Nademlejnská 600/1, Praha 9, p. Jelínek předmět revize: Elektrická instalace v bytě č. 2 Napěťová soustava: 400/230V 50Hz AC TN-C-S Napěťová soustava TN-C je rozdělena na TN-S v rozvaděči RB 2 Instalováno: Dle kupní smlouvy PRE Použité měřící přístroje: Eurotest Combo MI 3125, v.č Izolační odpor, spojitost ochraných obvodů, proudové chrániče, impedance poruchové smyčky, měření napětí a kmitočtu. Měřící přístroj je v souladu s ČSN EN Celkový posudek: Revidované el.zařízení je z hlediska bezpečnosti schopné provozu (za podmínek uvedených v závěrečném ustanovení) Tato zpráva o revizi má 5 stran Rozdělovník: 2 x fa 3+EL Nademlejnská 600/1, Praha 9 1 x revizní technik Datum vystavení: termím další revize: dle ČSN revizní zprávu převzal podpis revizního technika

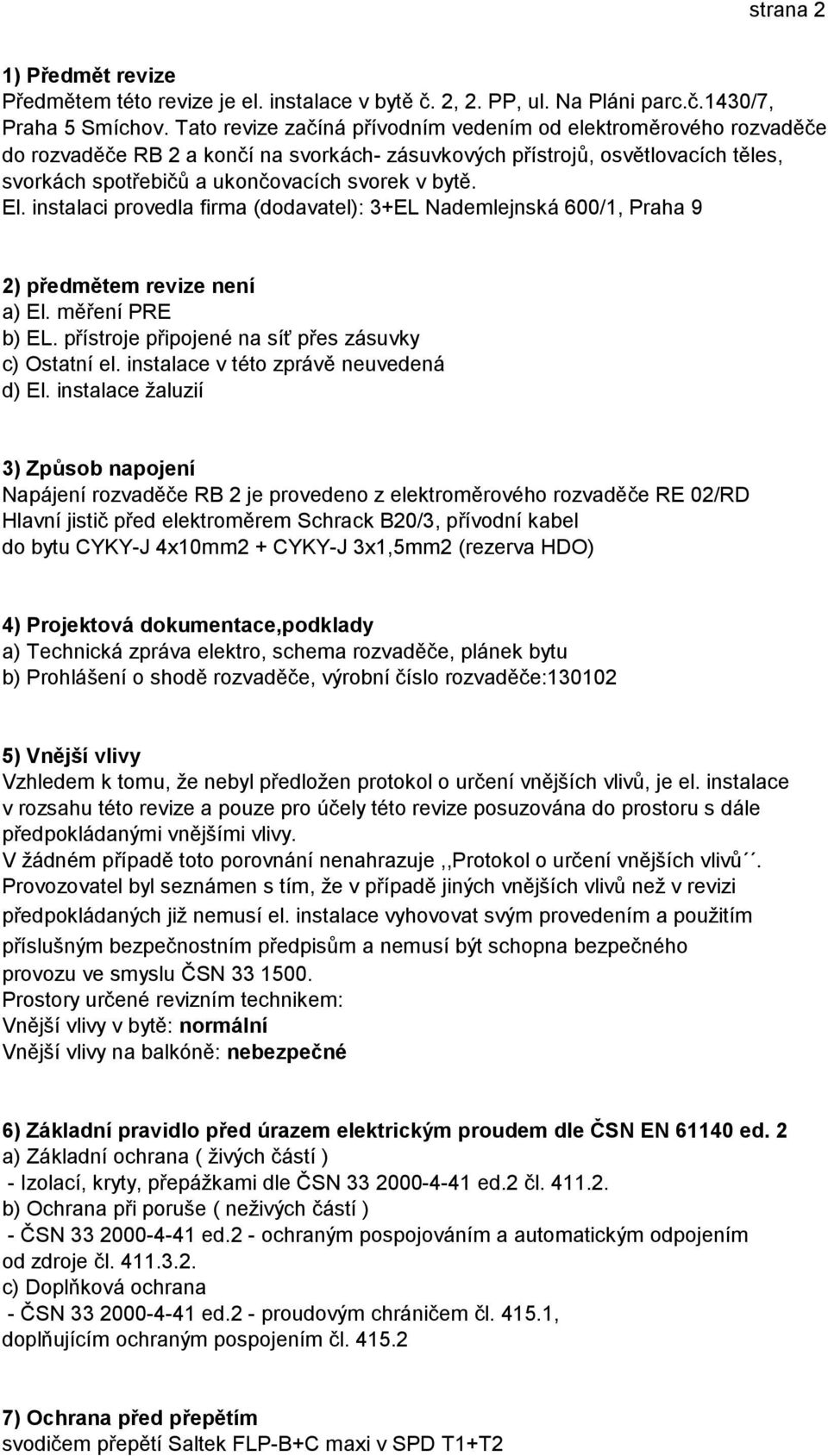

2 strana 2 1) Předmět revize Předmětem této revize je el. instalace v bytě č. 2, 2. PP, ul. Na Pláni parc.č.1430/7, Praha 5 Smíchov. Tato revize začíná přívodním vedením od elektroměrového rozvaděče do rozvaděče RB 2 a končí na svorkách- zásuvkových přístrojů, osvětlovacích těles, svorkách spotřebičů a ukončovacích svorek v bytě. El. instalaci provedla firma (dodavatel): 3+EL Nademlejnská 600/1, Praha 9 2) předmětem revize není a) El. měření PRE b) EL. přístroje připojené na síť přes zásuvky c) Ostatní el. instalace v této zprávě neuvedená d) El. instalace žaluzií 3) Způsob napojení Napájení rozvaděče RB 2 je provedeno z elektroměrového rozvaděče RE 02/RD Hlavní jistič před elektroměrem Schrack B20/3, přívodní kabel do bytu CYKY-J 4x10mm2 + CYKY-J 3x1,5mm2 (rezerva HDO) 4) Projektová dokumentace,podklady a) Technická zpráva elektro, schema rozvaděče, plánek bytu b) Prohlášení o shodě rozvaděče, výrobní číslo rozvaděče: ) Vnější vlivy Vzhledem k tomu, že nebyl předložen protokol o určení vnějších vlivů, je el. instalace v rozsahu této revize a pouze pro účely této revize posuzována do prostoru s dále předpokládanými vnějšími vlivy. V žádném případě toto porovnání nenahrazuje,,protokol o určení vnějších vlivů. Provozovatel byl seznámen s tím, že v případě jiných vnějších vlivů než v revizi předpokládaných již nemusí el. instalace vyhovovat svým provedením a použitím příslušným bezpečnostním předpisům a nemusí být schopna bezpečného provozu ve smyslu ČSN Prostory určené revizním technikem: Vnější vlivy v bytě: normální Vnější vlivy na balkóně: nebezpečné 6) Základní pravidlo před úrazem elektrickým proudem dle ČSN EN ed. 2 a) Základní ochrana ( živých částí ) - Izolací, kryty, přepážkami dle ČSN ed.2 čl b) Ochrana při poruše ( neživých částí ) - ČSN ed.2 - ochraným pospojováním a automatickým odpojením od zdroje čl c) Doplňková ochrana - ČSN ed.2 - proudovým chráničem čl , doplňujícím ochraným pospojením čl ) Ochrana před přepětím svodičem přepětí Saltek FLP-B+C maxi v SPD T1+T2

3 8) Prohlídka provedení strana 3 Elektroměrová rozvodnice je umístěná v tech.místnosti v 2. PP.Přívod pro rozvodnici RB2 je proveden kabelem CYKY-J 4x10mm2 a rezervním ovládacím kabelem CYKY-J 3x1,5. Rozvodnice RB 2 je umístěná v chodbě u vstupních dveří. Rozvody el.instalace jsou provedeny kabely CYKY uloženými pod omítkou, v SDK podhledu, a podlaze.el.instalace v koupelně je provedena dle ČSN ed.2.doplňující pospojení v koupelně je provedeno vodičem CY 4mm2 a je spojen ochranný kontakt zásuvky topení s potrubím topení. Koupací vana je izolovaně uložená na plastových podpěrách a je obezděna suchou zíďkou.stropní světelné vývody v koupelně, které nebyly v době revize osazeny, musí být zakončené svítidly s krytím min. IP X4 nebo svítidly s malým bezpečným napětím SELV. V koupelně je instalováno elektrické podlahové vytápění napájené ze zás. okruhu pro koupelnu. Kabely pro kuchyňské spotřebiče jsou ukončeny v el.instalačních krabicích v kuchyni. El. Istalace na balkóně je provedena s krytím min.ip 44. Silnoproudé zásuvky ve společném instalačním rámečku s anténí a datovou zásuvkou jsou označené a určené pouze pro výpočení techniku, tyto zásuvky nejsou chráněny doplňkovou ochranou pomocí proudového chrániče. Popis jednotlivých místností: chodba 1 ks sv. vývod, wc 1 ks sv. vývod + ventilátor, koupelna 2 ks sv. vývod + ventilátor, pokoj 1 ks sv. vývod, obývák 3 ks sv. vývod. Počet zásuvek na jeden okruh nepřesahuje maximální předepsaný počet 10 ks. 9) Zkoušení a měření dle ČSN a) Spojitost ochraných vodičů Ochrané vodiče a vodiče pro pospojení jsou celistvé a průřezově vyhovují. b) Izolační odpory Naměřené hodnoty izolačního stavu vyhověly ČSN tab. 6A c) Automatické odpojení od zdroje Hodnoty impedančních smyček vyhovují dle ČSN ed. 2 a zajišťují automatické odpojení od zdroje v předepsaném čase včetně pčepočítavajícího koeficientu 1,5. Naměřené hodnoty impedance jsou v souladu s dimenzemi předřazených jistících prvků. Uvedená hodnota Zms je vždy nejvyší naměřená. d) Zkouška zapojení přístrojů Jistící přístroje jsou zapojeny ve fázových obvodech e) Funkční zkoušky Funkční zkoušky byly provedeny f) Zkoušky proudových chráničů Při měření proudových chráničů byl měřen vybavovací proud chrániče, dotykové napětí a vybavovací čas g) Naměřené napětí L1 232 V, L2 234V, L3 231V h) Úbytek napětí Maximální úbytek napětí byl naměřen 2% i) Měření přechodových odporů Naměřené přechdové odpory ochraných vodičů byly vždy nižší než 0,1 Ω

4 izolační strana 4 ochrana popis odpor před dotykem MΩ Ω Rozvaděč RB výrobce: 3+EL s.r.o., Nademlejnská 600/1, Praha 9 typ: RB 2 výr.číslo: rok výroby:2013, Un 400/230V, In 25A, tř.ochrany II, IP 40/20 Přívodní vedení z rozvaděče RE 02/RD do rozv. RB 2 je kabelem CYKY-J 4x10mm2, >200 3x 0,25 rezervní kabel CYKY-J 3x1,5mm2 (HDO) >200 Hlavní vypínač Hager SB A Svodič přepětí Saltek FLP-B+C maxi v SPD T1+T2 Proudový chránič Hager CDA 440D 40/4/003 L1,L2,L3- lv 21mA, Ud 0,0V, t 29,8 ms Jistič Hager MBN 110 B10, světla byt, CYKY-J 3x1,5mm2 >200 1,21 Jistič Hager MBN 110 B10, světla byt, CYKY-J 3x1,5mm2 >200 0,66 Jistič Hager MBN 110 B10, světla koupelna, CYKY-J 3x1,5mm2, přes proudový chránič >200 0,74 Jistič Hager MBN 116 B16, zásuvky byt, CYKY-J 3x2,5mm2, přes proudový chránič >200 0,81 Jistič Hager MBN 116 B16, zásuvky byt, CYKY-J 3x2,5mm2, přes proudový chránič >200 0,89 Jistič Hager MBN 116 B16, rezerva, přes proudový chránič Jistič Hager MBN 116 B16, zásuvky kuchyň,cyky-j 3x2,5mm2,přes proudový chránič,ukončeno svorkami >200 0,41 Jistič Hager MBN 116 B16, zás. myčka, CYKY-J 3x2,5mm2, přes proudový chránič, ukončeno svorkami >200 0,46 Jistič Hager MBN 116 B16, trouba, CYKY-J 3x2,5mm2, přes proudový chránič, ukončeno svorkami >200 0,41 Jistič Hager MBN 116 B16, zásuvka pračka, CYKY-J 3x2,5mm2, přes proudový chránič >200 0,57 Jistič Hager MBN 116 B16, zásuvka sušička, CYKY-J 3x2,5mm2, přes proudový chránič >200 0,53 Jistič Hager MBN 116 B16, rezerva, přes proudový chránič Jistič Hager MBN 116 B16, zásuvky pro výpočetní techniku, CYKY-J 3x2,5mm2 >200 0,9 Jistič Hager MBN 110 B10, zásuvka lednice, CYKY-J 3x2,5mm2, ukončeno svorkami >200 0,47 Jistič Hager MBN 316 B16, varná deska, CYKY-J 5x2,5mm2, ukončeno svorkami >200 3x 0,38 Jistič Hager MBN 110 B10, zásuvka slaboproudý rozvaděč, CYKY-J 3x1,5mm2 >200 0,39 Jistič Hager MBN 110 B10, žaluzie byt, CYKY-J 3x1,5mm2 >200 0,73 Jistič Hager MBN 116 B16, rezerva Jistič Hager MBN 110 B10, rezerva

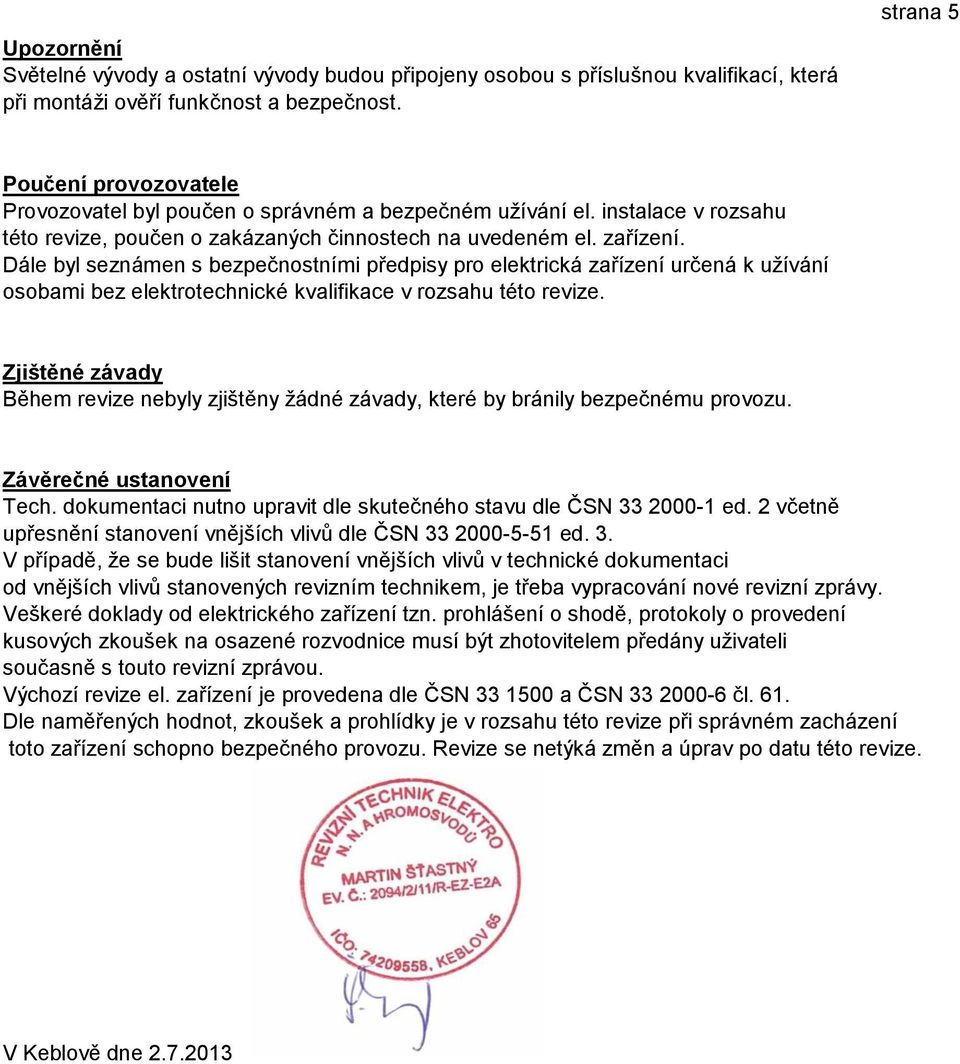

5 Upozornění Světelné vývody a ostatní vývody budou připojeny osobou s příslušnou kvalifikací, která při montáži ověří funkčnost a bezpečnost. strana 5 Poučení provozovatele Provozovatel byl poučen o správném a bezpečném užívání el. instalace v rozsahu této revize, poučen o zakázaných činnostech na uvedeném el. zařízení. Dále byl seznámen s bezpečnostními předpisy pro elektrická zařízení určená k užívání osobami bez elektrotechnické kvalifikace v rozsahu této revize. Zjištěné závady Během revize nebyly zjištěny žádné závady, které by bránily bezpečnému provozu. ms Závěrečné ustanovení Tech. dokumentaci nutno upravit dle skutečného stavu dle ČSN ed. 2 včetně upřesnění stanovení vnějších vlivů dle ČSN ed. 3. V případě, že se bude lišit stanovení vnějších vlivů v technické dokumentaci od vnějších vlivů stanovených revizním technikem, je třeba vypracování nové revizní zprávy. Veškeré doklady od elektrického zařízení tzn. prohlášení o shodě, protokoly o provedení kusových zkoušek na osazené rozvodnice musí být zhotovitelem předány uživateli současně s touto revizní zprávou. Výchozí revize el. zařízení je provedena dle ČSN a ČSN čl. 61. Dle naměřených hodnot, zkoušek a prohlídky je v rozsahu této revize při správném zacházení toto zařízení schopno bezpečného provozu. Revize se netýká změn a úprav po datu této revize. V Keblově dne
