1 Elektronický psací stroj Konstrukční změny u elektrického psacího stroje s kulovou hlavicí 1. typový koš je nahrazen kulovou hlavicí. pevný vozík s válcem 3. pohyblivá tisková jednotka 4. nylonová barvící páska v kazetě. použití samostatné korekční pásky 6. zařízení pro záznam a opětovný tisk textu Výhody elektronického psacího stroje 1. umožňuje korekci psaného textu v průběhu psaní nebo i po kontrole psaného textu. psaný text se může ukládat do paměti, což umožňuje několikanásobnou reprodukci 3. umožňuje volbu typu tisku (řádkování, rozteč, podtržení, tučné písmo) bez zásahu do tiskového mechanizmu 4. umožňuje kontrolu psaného textu před tiskem na displeji. umožňuje režim přímého psaní nebo textového editoru 6. umožňuje snadnou výměnu pásky v kazetě 7. umožňuje snadnou výměnu typového kolečka Základní části a) mechanické kostra a kryty uvolňovač papíru převody tiskový válec typové kolečko b) elektromechanické posuv tiskové jednotky tisková jednotka (příklepový mechanizmus, pohon barvící pásky, pohon a zdvih korekční pásky, pohon typového kolečka, typové kolečko) posuv papíru klávesnice c) elektronické napájecí zdroj základní deska (jednočipový mikropočítač, obvody paměti RAM, obvody paměti ROM, obvody pro vytváření taktu a reset, řízení indikace LED a LCD, obvody pro přepnutí na baterii, obvody napájení a řízení motorků a elektromagnetů) Ing.Petr Bouchala strana 1

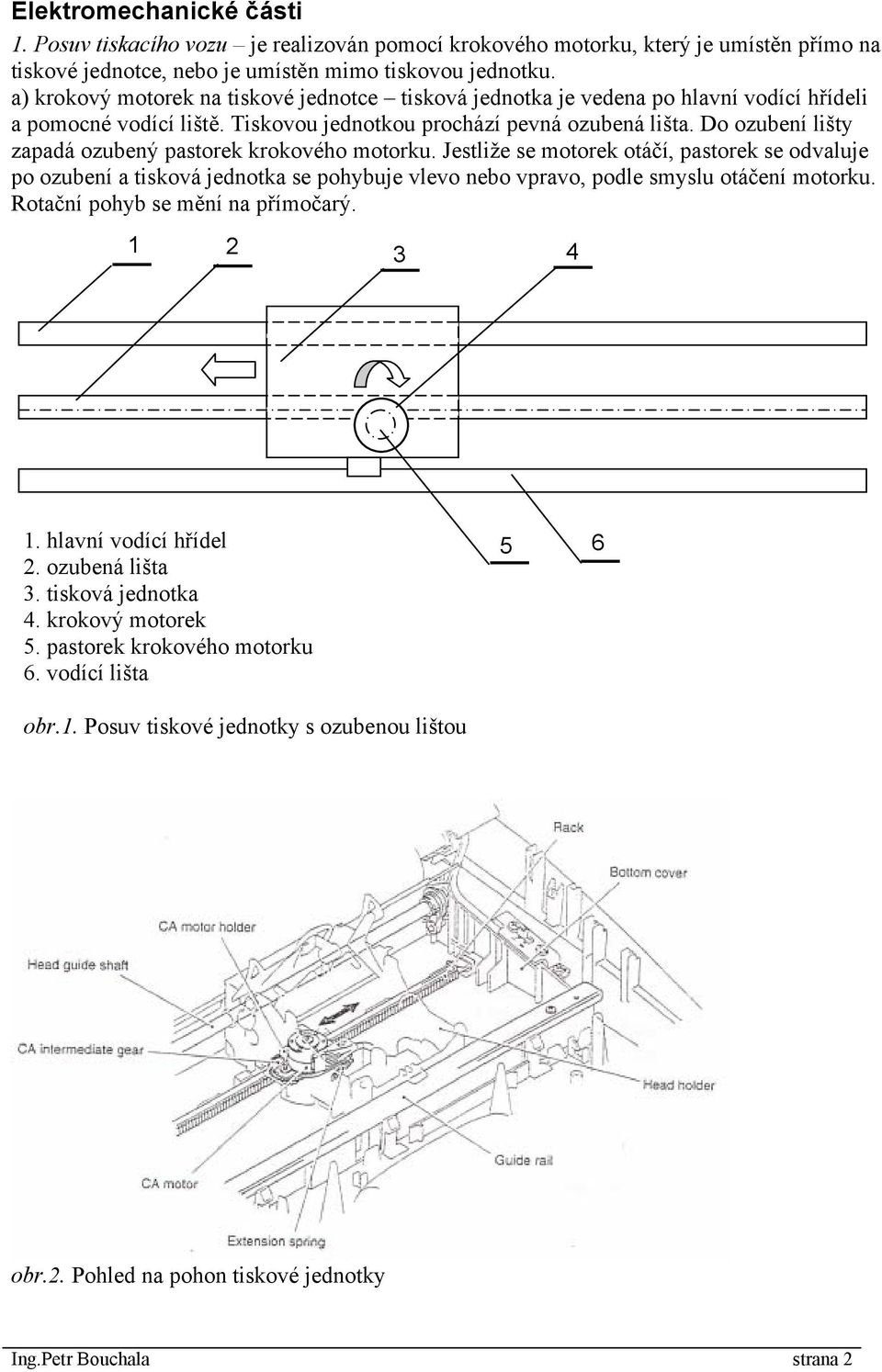

2 Elektromechanické části 1. Posuv tiskacího vozu je realizován pomocí krokového motorku, který je umístěn přímo na tiskové jednotce, nebo je umístěn mimo tiskovou jednotku. a) krokový motorek na tiskové jednotce tisková jednotka je vedena po hlavní vodící hřídeli a pomocné vodící liště. Tiskovou jednotkou prochází pevná ozubená lišta. Do ozubení lišty zapadá ozubený pastorek krokového motorku. Jestliže se motorek otáčí, pastorek se odvaluje po ozubení a tisková jednotka se pohybuje vlevo nebo vpravo, podle smyslu otáčení motorku. Rotační pohyb se mění na přímočarý hlavní vodící hřídel. ozubená lišta 3. tisková jednotka 4. krokový motorek. pastorek krokového motorku 6. vodící lišta obr.1. Posuv tiskové jednotky s ozubenou lištou 6 obr.. Pohled na pohon tiskové jednotky Ing.Petr Bouchala strana

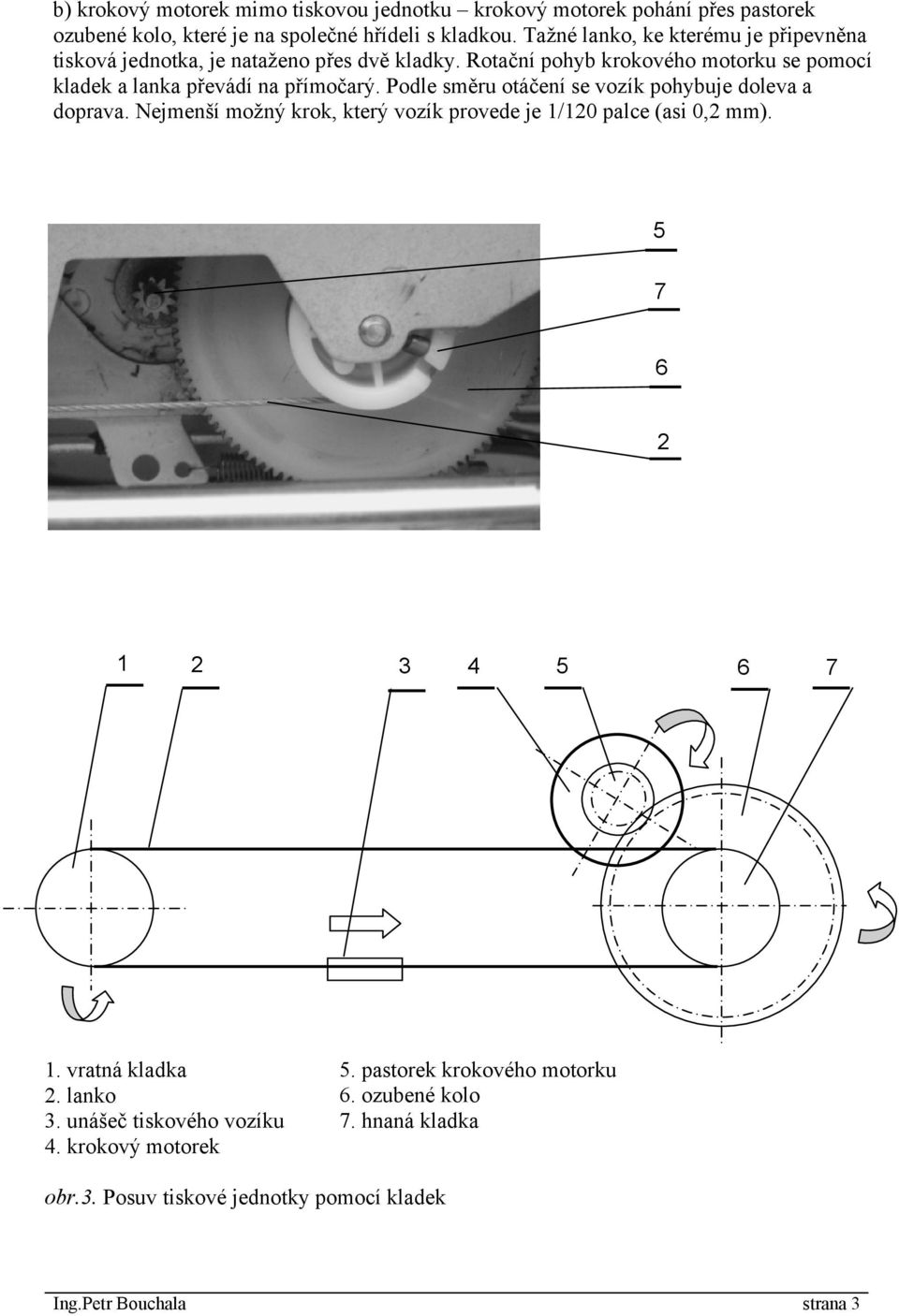

3 b) krokový motorek mimo tiskovou jednotku krokový motorek pohání přes pastorek ozubené kolo, které je na společné hřídeli s kladkou. Tažné lanko, ke kterému je připevněna tisková jednotka, je nataženo přes dvě kladky. Rotační pohyb krokového motorku se pomocí kladek a lanka převádí na přímočarý. Podle směru otáčení se vozík pohybuje doleva a doprava. Nejmenší možný krok, který vozík provede je 1/10 palce (asi 0, mm) vratná kladka. lanko 3. unášeč tiskového vozíku 4. krokový motorek. pastorek krokového motorku 6. ozubené kolo 7. hnaná kladka obr.3. Posuv tiskové jednotky pomocí kladek Ing.Petr Bouchala strana 3

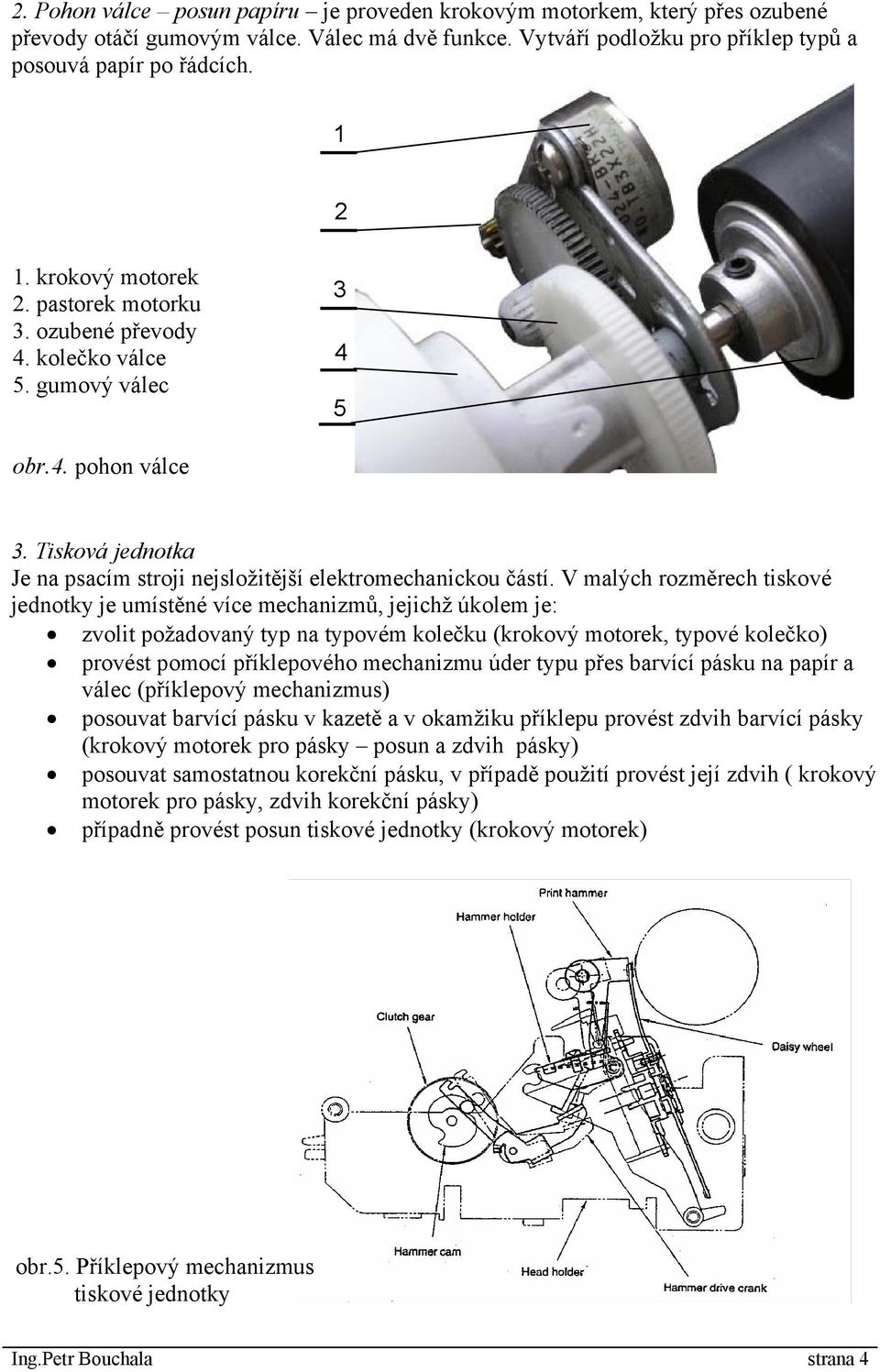

4 . Pohon válce posun papíru je proveden krokovým motorkem, který přes ozubené převody otáčí gumovým válce. Válec má dvě funkce. Vytváří podložku pro příklep typů a posouvá papír po řádcích krokový motorek. pastorek motorku 3. ozubené převody 4. kolečko válce. gumový válec 3 4 obr.4. pohon válce 3. Tisková jednotka Je na psacím stroji nejsložitější elektromechanickou částí. V malých rozměrech tiskové jednotky je umístěné více mechanizmů, jejichž úkolem je: zvolit požadovaný typ na typovém kolečku (krokový motorek, typové kolečko) provést pomocí příklepového mechanizmu úder typu přes barvící pásku na papír a válec (příklepový mechanizmus) posouvat barvící pásku v kazetě a v okamžiku příklepu provést zdvih barvící pásky (krokový motorek pro pásky posun a zdvih pásky) posouvat samostatnou korekční pásku, v případě použití provést její zdvih ( krokový motorek pro pásky, zdvih korekční pásky) případně provést posun tiskové jednotky (krokový motorek) obr.. Příklepový mechanizmus tiskové jednotky Ing.Petr Bouchala strana 4

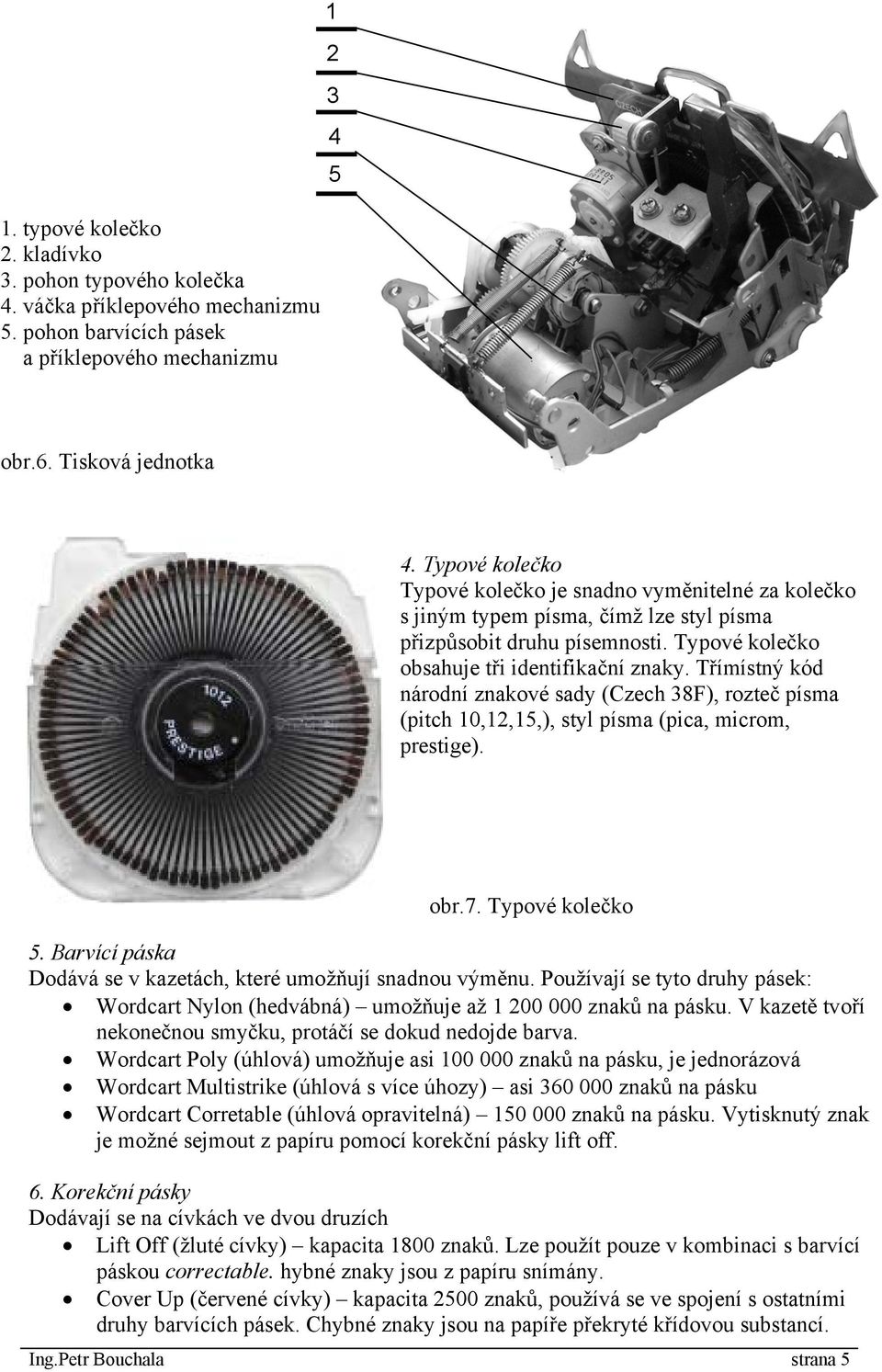

5 1. typové kolečko. kladívko 3. pohon typového kolečka 4. váčka příklepového mechanizmu. pohon barvících pásek a příklepového mechanizmu obr.6. Tisková jednotka 4. Typové kolečko Typové kolečko je snadno vyměnitelné za kolečko s jiným typem písma, čímž lze styl písma přizpůsobit druhu písemnosti. Typové kolečko obsahuje tři identifikační znaky. Třímístný kód národní znakové sady (Czech 38F), rozteč písma (pitch 10,1,1,), styl písma (pica, microm, prestige). obr.7. Typové kolečko. Barvící páska Dodává se v kazetách, které umožňují snadnou výměnu. Používají se tyto druhy pásek: Wordcart Nylon (hedvábná) umožňuje až znaků na pásku. V kazetě tvoří nekonečnou smyčku, protáčí se dokud nedojde barva. Wordcart Poly (úhlová) umožňuje asi znaků na pásku, je jednorázová Wordcart Multistrike (úhlová s více úhozy) asi znaků na pásku Wordcart Corretable (úhlová opravitelná) znaků na pásku. Vytisknutý znak je možné sejmout z papíru pomocí korekční pásky lift off. 6. Korekční pásky Dodávají se na cívkách ve dvou druzích Lift Off (žluté cívky) kapacita 1800 znaků. Lze použít pouze v kombinaci s barvící páskou correctable. hybné znaky jsou z papíru snímány. Cover Up (červené cívky) kapacita 00 znaků, používá se ve spojení s ostatními druhy barvících pásek. Chybné znaky jsou na papíře překryté křídovou substancí. Ing.Petr Bouchala strana

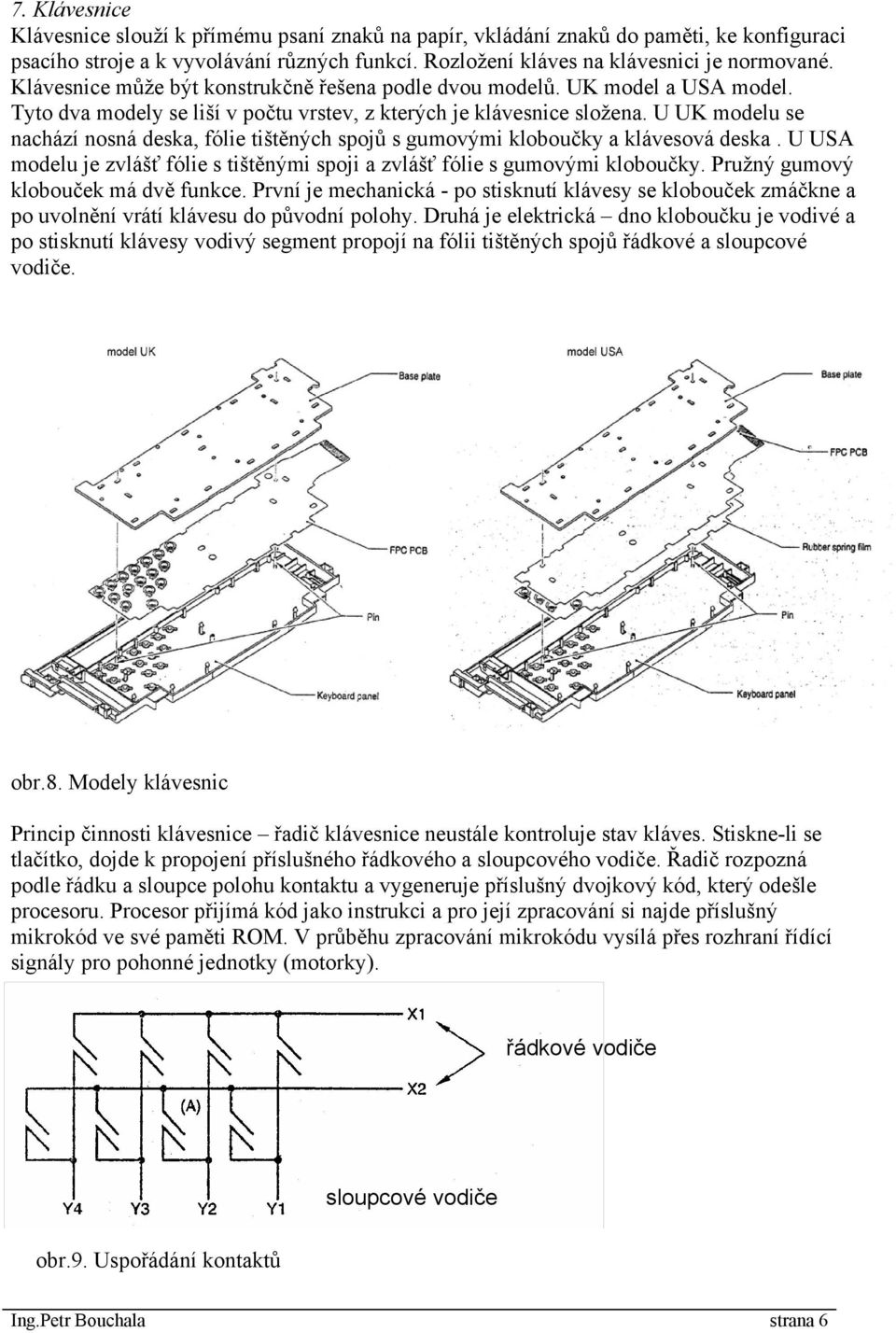

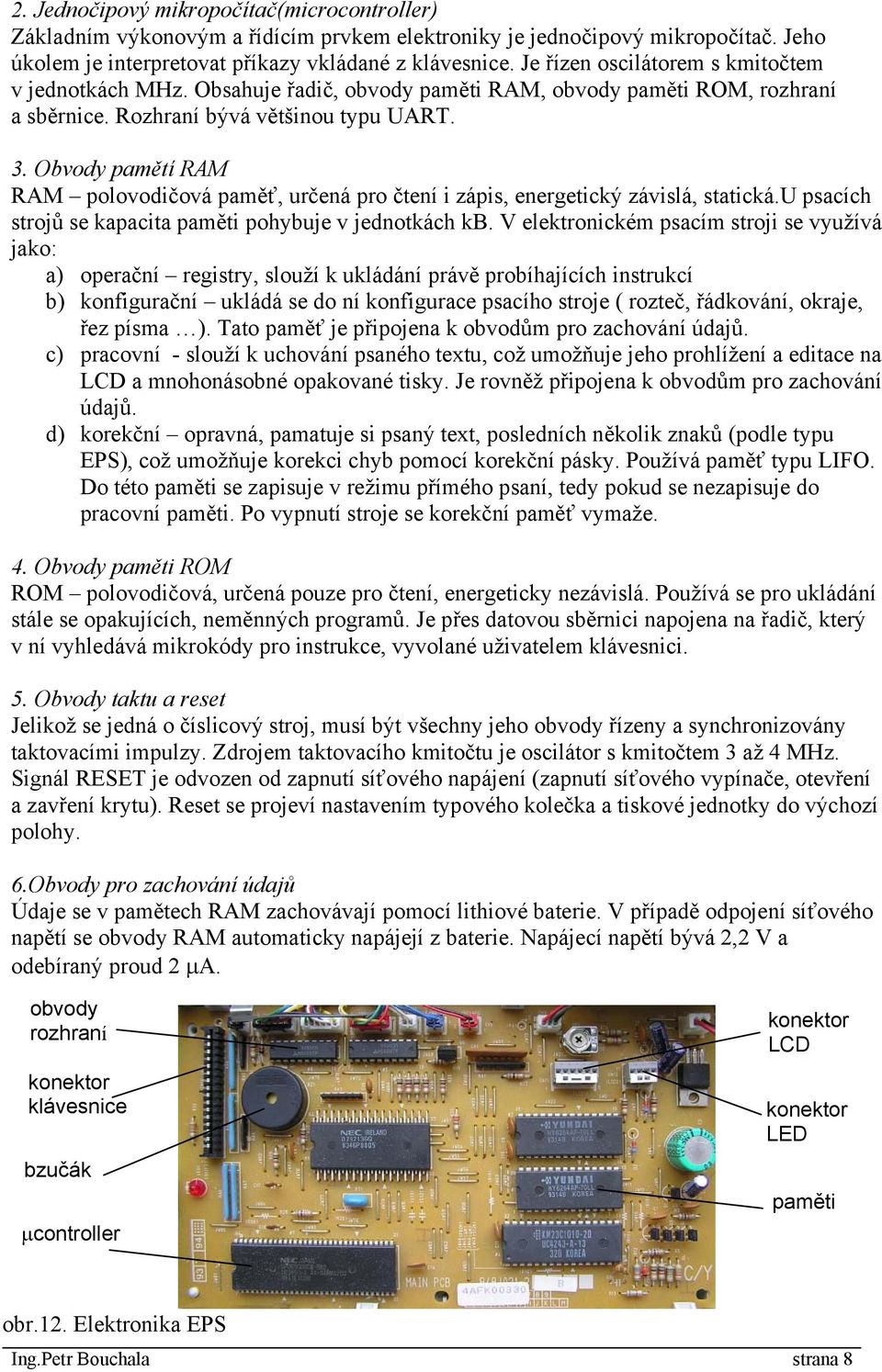

6 7. Klávesnice Klávesnice slouží k přímému psaní znaků na papír, vkládání znaků do paměti, ke konfiguraci psacího stroje a k vyvolávání různých funkcí. Rozložení kláves na klávesnici je normované. Klávesnice může být konstrukčně řešena podle dvou modelů. UK model a USA model. Tyto dva modely se liší v počtu vrstev, z kterých je klávesnice složena. U UK modelu se nachází nosná deska, fólie tištěných spojů s gumovými kloboučky a klávesová deska. U USA modelu je zvlášť fólie s tištěnými spoji a zvlášť fólie s gumovými kloboučky. Pružný gumový klobouček má dvě funkce. První je mechanická - po stisknutí klávesy se klobouček zmáčkne a po uvolnění vrátí klávesu do původní polohy. Druhá je elektrická dno kloboučku je vodivé a po stisknutí klávesy vodivý segment propojí na fólii tištěných spojů řádkové a sloupcové vodiče. obr.8. Modely klávesnic Princip činnosti klávesnice řadič klávesnice neustále kontroluje stav kláves. Stiskne-li se tlačítko, dojde k propojení příslušného řádkového a sloupcového vodiče. Řadič rozpozná podle řádku a sloupce polohu kontaktu a vygeneruje příslušný dvojkový kód, který odešle procesoru. Procesor přijímá kód jako instrukci a pro její zpracování si najde příslušný mikrokód ve své paměti ROM. V průběhu zpracování mikrokódu vysílá přes rozhraní řídící signály pro pohonné jednotky (motorky). řádkové vodiče sloupcové vodiče obr.9. Uspořádání kontaktů Ing.Petr Bouchala strana 6

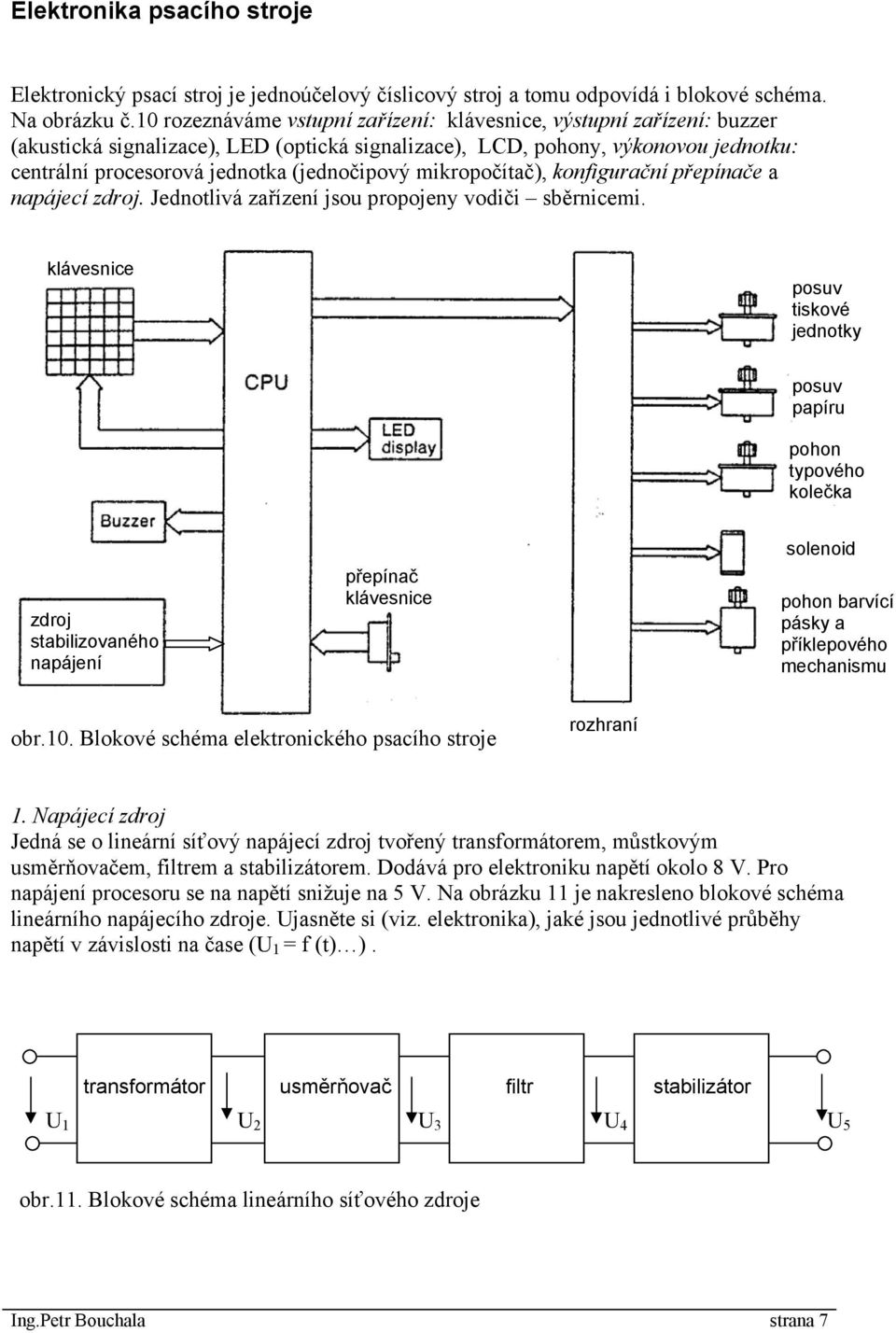

7 Elektronika psacího stroje Elektronický psací stroj je jednoúčelový číslicový stroj a tomu odpovídá i blokové schéma. Na obrázku č.10 rozeznáváme vstupní zařízení: klávesnice, výstupní zařízení: buzzer (akustická signalizace), LED (optická signalizace), LCD, pohony, výkonovou jednotku: centrální procesorová jednotka (jednočipový mikropočítač), konfigurační přepínače a napájecí zdroj. Jednotlivá zařízení jsou propojeny vodiči sběrnicemi. klávesnice posuv tiskové jednotky posuv papíru pohon typového kolečka zdroj stabilizovaného napájení přepínač klávesnice solenoid pohon barvící pásky a příklepového mechanismu obr.10. Blokové schéma elektronického psacího stroje rozhraní 1. Napájecí zdroj Jedná se o lineární síťový napájecí zdroj tvořený transformátorem, můstkovým usměrňovačem, filtrem a stabilizátorem. Dodává pro elektroniku napětí okolo 8 V. Pro napájení procesoru se na napětí snižuje na V. Na obrázku 11 je nakresleno blokové schéma lineárního napájecího zdroje. Ujasněte si (viz. elektronika), jaké jsou jednotlivé průběhy napětí v závislosti na čase (U 1 = f (t) ). transformátor usměrňovač filtr stabilizátor U 1 U U 3 U 4 U obr.11. Blokové schéma lineárního síťového zdroje Ing.Petr Bouchala strana 7
