POKYNY PRO MONTÁŽ balkonového systému STOMIX varianta PROFI

Transkript

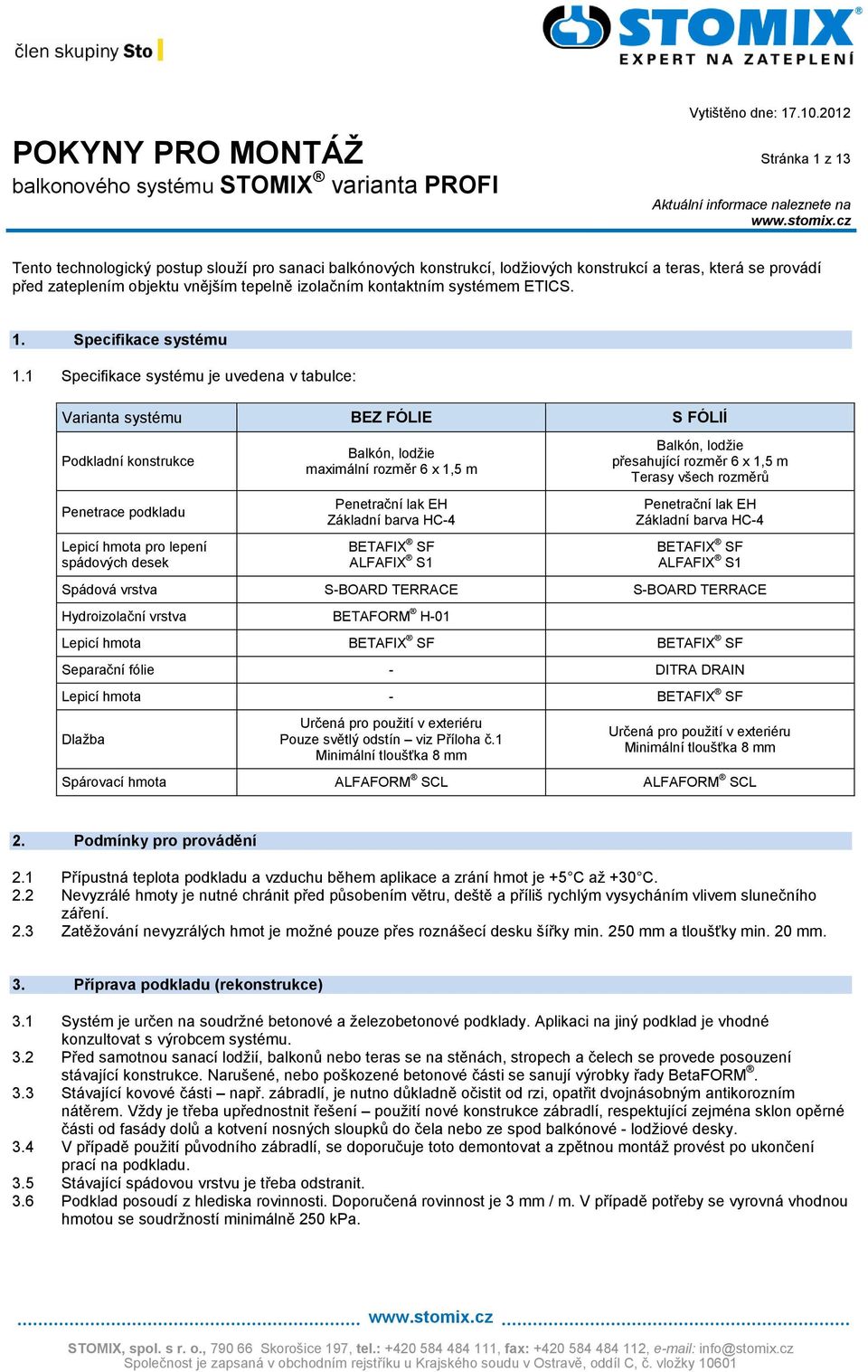

1 Stránka 1 z 13 Tento technologický postup slouží pro sanaci balkónových konstrukcí, lodžiových konstrukcí a teras, která se provádí před zateplením objektu vnějším tepelně izolačním kontaktním systémem ETICS. 1. Specifikace systému 1.1 Specifikace systému je uvedena v tabulce: Varianta systému BEZ FÓLIE S FÓLIÍ Podkladní konstrukce Penetrace podkladu Lepicí hmota pro lepení spádových desek Balkón, lodžie maximální rozměr 6 x 1,5 m Penetrační lak EH Základní barva HC-4 BETAFIX SF ALFAFIX S1 Balkón, lodžie přesahující rozměr 6 x 1,5 m Terasy všech rozměrů Penetrační lak EH Základní barva HC-4 BETAFIX SF ALFAFIX S1 Spádová vrstva S-BOARD TERRACE S-BOARD TERRACE Hydroizolační vrstva BETAFORM H-01 Lepicí hmota BETAFIX SF BETAFIX SF Separační fólie - DITRA DRAIN Lepicí hmota - BETAFIX SF Dlažba Určená pro použití v exteriéru Pouze světlý odstín viz Příloha č.1 Minimální tloušťka 8 mm Určená pro použití v exteriéru Minimální tloušťka 8 mm Spárovací hmota ALFAFORM SCL ALFAFORM SCL 2. Podmínky pro provádění 2.1 Přípustná teplota podkladu a vzduchu během aplikace a zrání hmot je +5 C až +30 C. 2.2 Nevyzrálé hmoty je nutné chránit před působením větru, deště a příliš rychlým vysycháním vlivem slunečního záření. 2.3 Zatěžování nevyzrálých hmot je možné pouze přes roznášecí desku šířky min. 250 mm a tloušťky min. 20 mm. 3. Příprava podkladu (rekonstrukce) 3.1 Systém je určen na soudržné betonové a železobetonové podklady. Aplikaci na jiný podklad je vhodné konzultovat s výrobcem systému. 3.2 Před samotnou sanací lodžií, balkonů nebo teras se na stěnách, stropech a čelech se provede posouzení stávající konstrukce. Narušené, nebo poškozené betonové části se sanují výrobky řady BetaFORM. 3.3 Stávající kovové části např. zábradlí, je nutno důkladně očistit od rzi, opatřit dvojnásobným antikorozním nátěrem. Vždy je třeba upřednostnit řešení použití nové konstrukce zábradlí, respektující zejména sklon opěrné části od fasády dolů a kotvení nosných sloupků do čela nebo ze spod balkónové - lodžiové desky. 3.4 V případě použití původního zábradlí, se doporučuje toto demontovat a zpětnou montáž provést po ukončení prací na podkladu. 3.5 Stávající spádovou vrstvu je třeba odstranit. 3.6 Podklad posoudí z hlediska rovinnosti. Doporučená rovinnost je 3 mm / m. V případě potřeby se vyrovná vhodnou hmotou se soudržností minimálně 250 kpa.

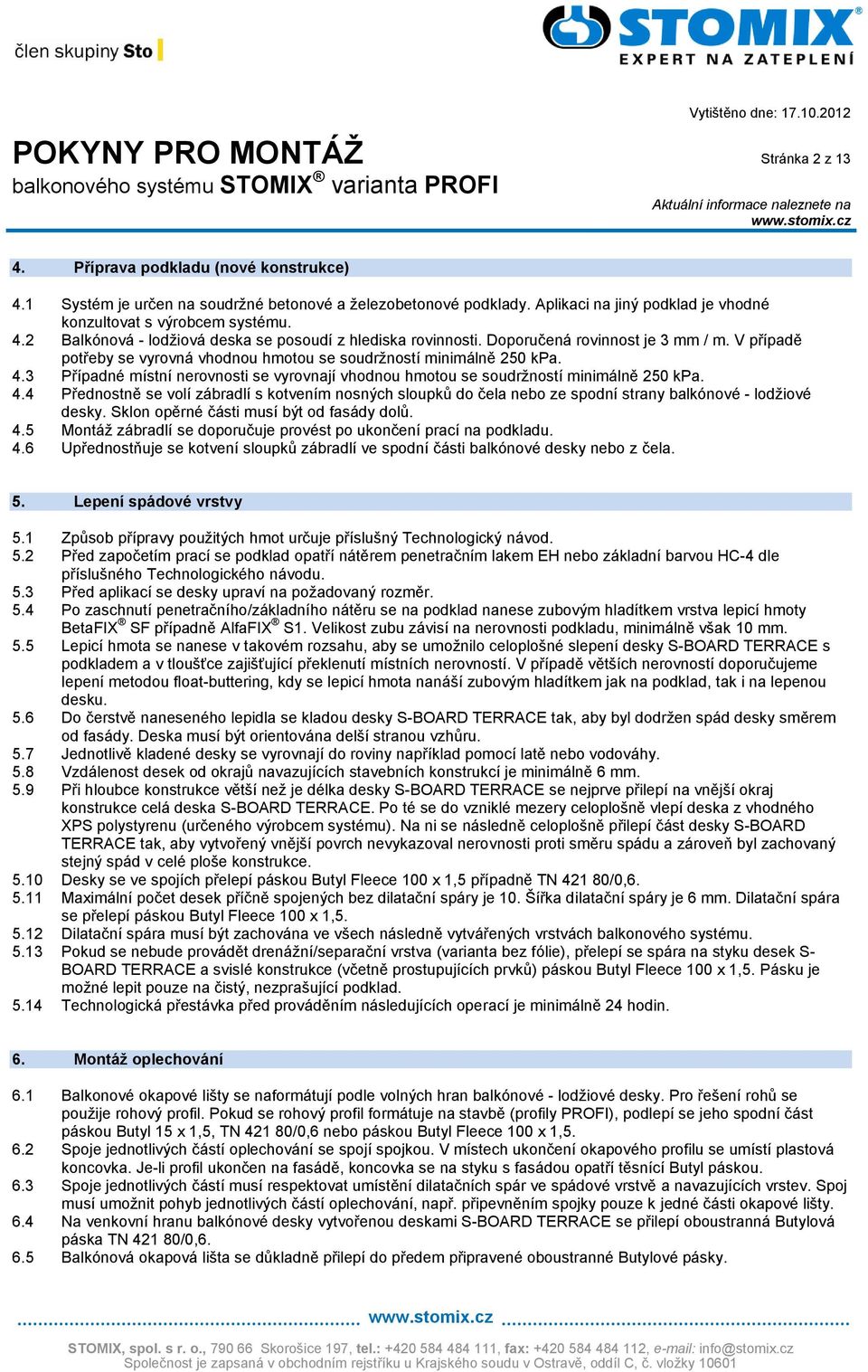

2 Stránka 2 z Příprava podkladu (nové konstrukce) 4.1 Systém je určen na soudržné betonové a železobetonové podklady. Aplikaci na jiný podklad je vhodné konzultovat s výrobcem systému. 4.2 Balkónová - lodžiová deska se posoudí z hlediska rovinnosti. Doporučená rovinnost je 3 mm / m. V případě potřeby se vyrovná vhodnou hmotou se soudržností minimálně 250 kpa. 4.3 Případné místní nerovnosti se vyrovnají vhodnou hmotou se soudržností minimálně 250 kpa. 4.4 Přednostně se volí zábradlí s kotvením nosných sloupků do čela nebo ze spodní strany balkónové - lodžiové desky. Sklon opěrné části musí být od fasády dolů. 4.5 Montáž zábradlí se doporučuje provést po ukončení prací na podkladu. 4.6 Upřednostňuje se kotvení sloupků zábradlí ve spodní části balkónové desky nebo z čela. 5. Lepení spádové vrstvy 5.1 Způsob přípravy použitých hmot určuje příslušný Technologický návod. 5.2 Před započetím prací se podklad opatří nátěrem penetračním lakem EH nebo základní barvou HC-4 dle příslušného Technologického návodu. 5.3 Před aplikací se desky upraví na požadovaný rozměr. 5.4 Po zaschnutí penetračního/základního nátěru se na podklad nanese zubovým hladítkem vrstva lepicí hmoty BetaFIX SF případně AlfaFIX S1. Velikost zubu závisí na nerovnosti podkladu, minimálně však 10 mm. 5.5 Lepicí hmota se nanese v takovém rozsahu, aby se umožnilo celoplošné slepení desky S-BOARD TERRACE s podkladem a v tloušťce zajišťující překlenutí místních nerovností. V případě větších nerovností doporučujeme lepení metodou float-buttering, kdy se lepicí hmota nanáší zubovým hladítkem jak na podklad, tak i na lepenou desku. 5.6 Do čerstvě naneseného lepidla se kladou desky S-BOARD TERRACE tak, aby byl dodržen spád desky směrem od fasády. Deska musí být orientována delší stranou vzhůru. 5.7 Jednotlivě kladené desky se vyrovnají do roviny například pomocí latě nebo vodováhy. 5.8 Vzdálenost desek od okrajů navazujících stavebních konstrukcí je minimálně 6 mm. 5.9 Při hloubce konstrukce větší než je délka desky S-BOARD TERRACE se nejprve přilepí na vnější okraj konstrukce celá deska S-BOARD TERRACE. Po té se do vzniklé mezery celoplošně vlepí deska z vhodného XPS polystyrenu (určeného výrobcem systému). Na ni se následně celoplošně přilepí část desky S-BOARD TERRACE tak, aby vytvořený vnější povrch nevykazoval nerovnosti proti směru spádu a zároveň byl zachovaný stejný spád v celé ploše konstrukce Desky se ve spojích přelepí páskou Butyl Fleece 100 x 1,5 případně TN /0, Maximální počet desek příčně spojených bez dilatační spáry je 10. Šířka dilatační spáry je 6 mm. Dilatační spára se přelepí páskou Butyl Fleece 100 x 1, Dilatační spára musí být zachována ve všech následně vytvářených vrstvách balkonového systému Pokud se nebude provádět drenážní/separační vrstva (varianta bez fólie), přelepí se spára na styku desek S- BOARD TERRACE a svislé konstrukce (včetně prostupujících prvků) páskou Butyl Fleece 100 x 1,5. Pásku je možné lepit pouze na čistý, nezprašující podklad Technologická přestávka před prováděním následujících operací je minimálně 24 hodin. 6. Montáž oplechování 6.1 Balkonové okapové lišty se naformátují podle volných hran balkónové - lodžiové desky. Pro řešení rohů se použije rohový profil. Pokud se rohový profil formátuje na stavbě (profily PROFI), podlepí se jeho spodní část páskou Butyl 15 x 1,5, TN /0,6 nebo páskou Butyl Fleece 100 x 1, Spoje jednotlivých částí oplechování se spojí spojkou. V místech ukončení okapového profilu se umístí plastová koncovka. Je-li profil ukončen na fasádě, koncovka se na styku s fasádou opatří těsnící Butyl páskou. 6.3 Spoje jednotlivých částí musí respektovat umístění dilatačních spár ve spádové vrstvě a navazujících vrstev. Spoj musí umožnit pohyb jednotlivých částí oplechování, např. připevněním spojky pouze k jedné části okapové lišty. 6.4 Na venkovní hranu balkónové desky vytvořenou deskami S-BOARD TERRACE se přilepí oboustranná Butylová páska TN /0, Balkónová okapová lišta se důkladně přilepí do předem připravené oboustranné Butylové pásky.

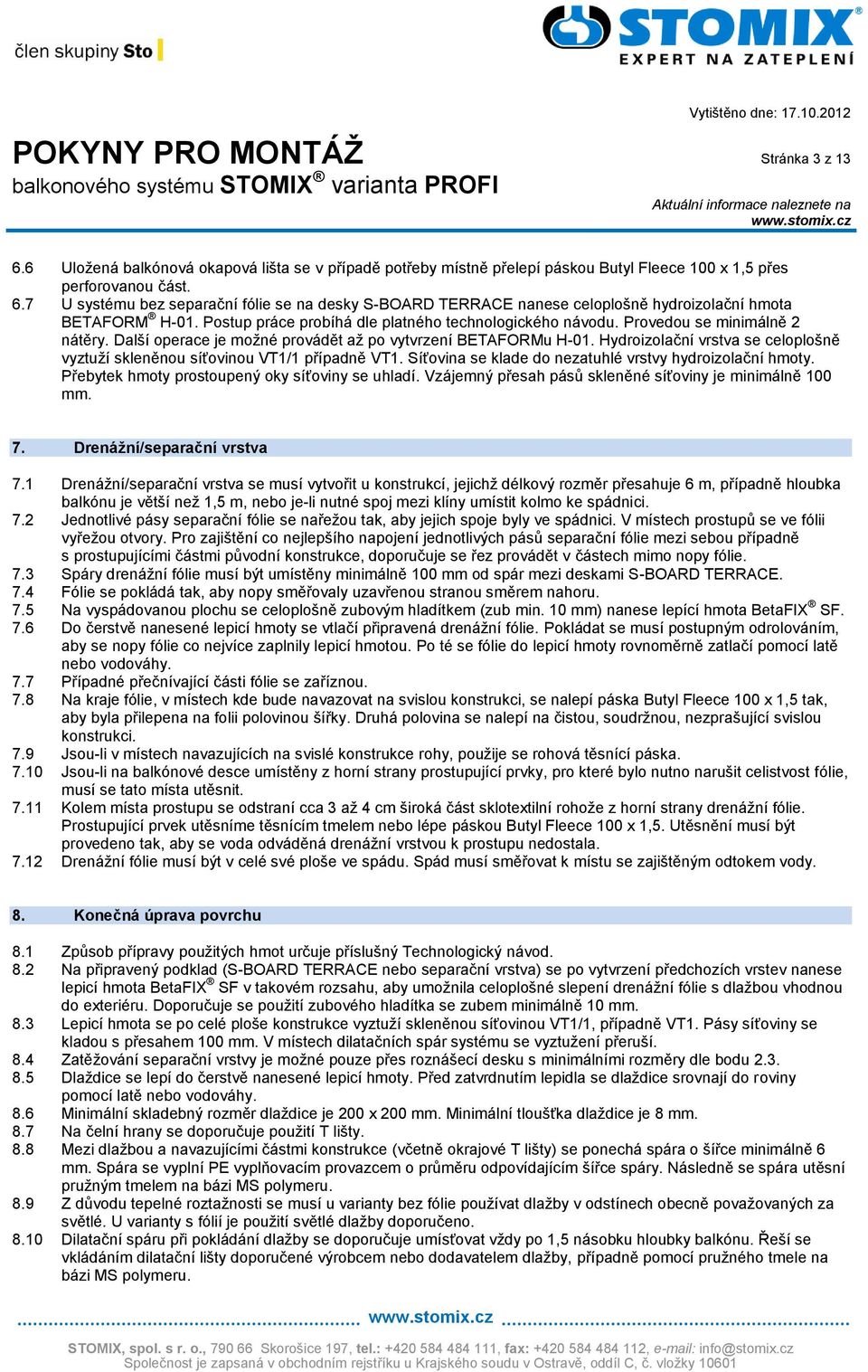

3 Stránka 3 z Uložená balkónová okapová lišta se v případě potřeby místně přelepí páskou Butyl Fleece 100 x 1,5 přes perforovanou část. 6.7 U systému bez separační fólie se na desky S-BOARD TERRACE nanese celoplošně hydroizolační hmota BETAFORM H-01. Postup práce probíhá dle platného technologického návodu. Provedou se minimálně 2 nátěry. Další operace je možné provádět až po vytvrzení BETAFORMu H-01. Hydroizolační vrstva se celoplošně vyztuží skleněnou síťovinou VT1/1 případně VT1. Síťovina se klade do nezatuhlé vrstvy hydroizolační hmoty. Přebytek hmoty prostoupený oky síťoviny se uhladí. Vzájemný přesah pásů skleněné síťoviny je minimálně 100 mm. 7. Drenážní/separační vrstva 7.1 Drenážní/separační vrstva se musí vytvořit u konstrukcí, jejichž délkový rozměr přesahuje 6 m, případně hloubka balkónu je větší než 1,5 m, nebo je-li nutné spoj mezi klíny umístit kolmo ke spádnici. 7.2 Jednotlivé pásy separační fólie se nařežou tak, aby jejich spoje byly ve spádnici. V místech prostupů se ve fólii vyřežou otvory. Pro zajištění co nejlepšího napojení jednotlivých pásů separační fólie mezi sebou případně s prostupujícími částmi původní konstrukce, doporučuje se řez provádět v částech mimo nopy fólie. 7.3 Spáry drenážní fólie musí být umístěny minimálně 100 mm od spár mezi deskami S-BOARD TERRACE. 7.4 Fólie se pokládá tak, aby nopy směřovaly uzavřenou stranou směrem nahoru. 7.5 Na vyspádovanou plochu se celoplošně zubovým hladítkem (zub min. 10 mm) nanese lepící hmota BetaFIX SF. 7.6 Do čerstvě nanesené lepicí hmoty se vtlačí připravená drenážní fólie. Pokládat se musí postupným odrolováním, aby se nopy fólie co nejvíce zaplnily lepicí hmotou. Po té se fólie do lepicí hmoty rovnoměrně zatlačí pomocí latě nebo vodováhy. 7.7 Případné přečnívající části fólie se zaříznou. 7.8 Na kraje fólie, v místech kde bude navazovat na svislou konstrukci, se nalepí páska Butyl Fleece 100 x 1,5 tak, aby byla přilepena na folii polovinou šířky. Druhá polovina se nalepí na čistou, soudržnou, nezprašující svislou konstrukci. 7.9 Jsou-li v místech navazujících na svislé konstrukce rohy, použije se rohová těsnící páska Jsou-li na balkónové desce umístěny z horní strany prostupující prvky, pro které bylo nutno narušit celistvost fólie, musí se tato místa utěsnit Kolem místa prostupu se odstraní cca 3 až 4 cm široká část sklotextilní rohože z horní strany drenážní fólie. Prostupující prvek utěsníme těsnícím tmelem nebo lépe páskou Butyl Fleece 100 x 1,5. Utěsnění musí být provedeno tak, aby se voda odváděná drenážní vrstvou k prostupu nedostala Drenážní fólie musí být v celé své ploše ve spádu. Spád musí směřovat k místu se zajištěným odtokem vody. 8. Konečná úprava povrchu 8.1 Způsob přípravy použitých hmot určuje příslušný Technologický návod. 8.2 Na připravený podklad (S-BOARD TERRACE nebo separační vrstva) se po vytvrzení předchozích vrstev nanese lepicí hmota BetaFIX SF v takovém rozsahu, aby umožnila celoplošné slepení drenážní fólie s dlažbou vhodnou do exteriéru. Doporučuje se použití zubového hladítka se zubem minimálně 10 mm. 8.3 Lepicí hmota se po celé ploše konstrukce vyztuží skleněnou síťovinou VT1/1, případně VT1. Pásy síťoviny se kladou s přesahem 100 mm. V místech dilatačních spár systému se vyztužení přeruší. 8.4 Zatěžování separační vrstvy je možné pouze přes roznášecí desku s minimálními rozměry dle bodu Dlaždice se lepí do čerstvě nanesené lepicí hmoty. Před zatvrdnutím lepidla se dlaždice srovnají do roviny pomocí latě nebo vodováhy. 8.6 Minimální skladebný rozměr dlaždice je 200 x 200 mm. Minimální tloušťka dlaždice je 8 mm. 8.7 Na čelní hrany se doporučuje použití T lišty. 8.8 Mezi dlažbou a navazujícími částmi konstrukce (včetně okrajové T lišty) se ponechá spára o šířce minimálně 6 mm. Spára se vyplní PE vyplňovacím provazcem o průměru odpovídajícím šířce spáry. Následně se spára utěsní pružným tmelem na bázi MS polymeru. 8.9 Z důvodu tepelné roztažnosti se musí u varianty bez fólie používat dlažby v odstínech obecně považovaných za světlé. U varianty s fólií je použití světlé dlažby doporučeno Dilatační spáru při pokládání dlažby se doporučuje umísťovat vždy po 1,5 násobku hloubky balkónu. Řeší se vkládáním dilatační lišty doporučené výrobcem nebo dodavatelem dlažby, případně pomocí pružného tmele na bázi MS polymeru.

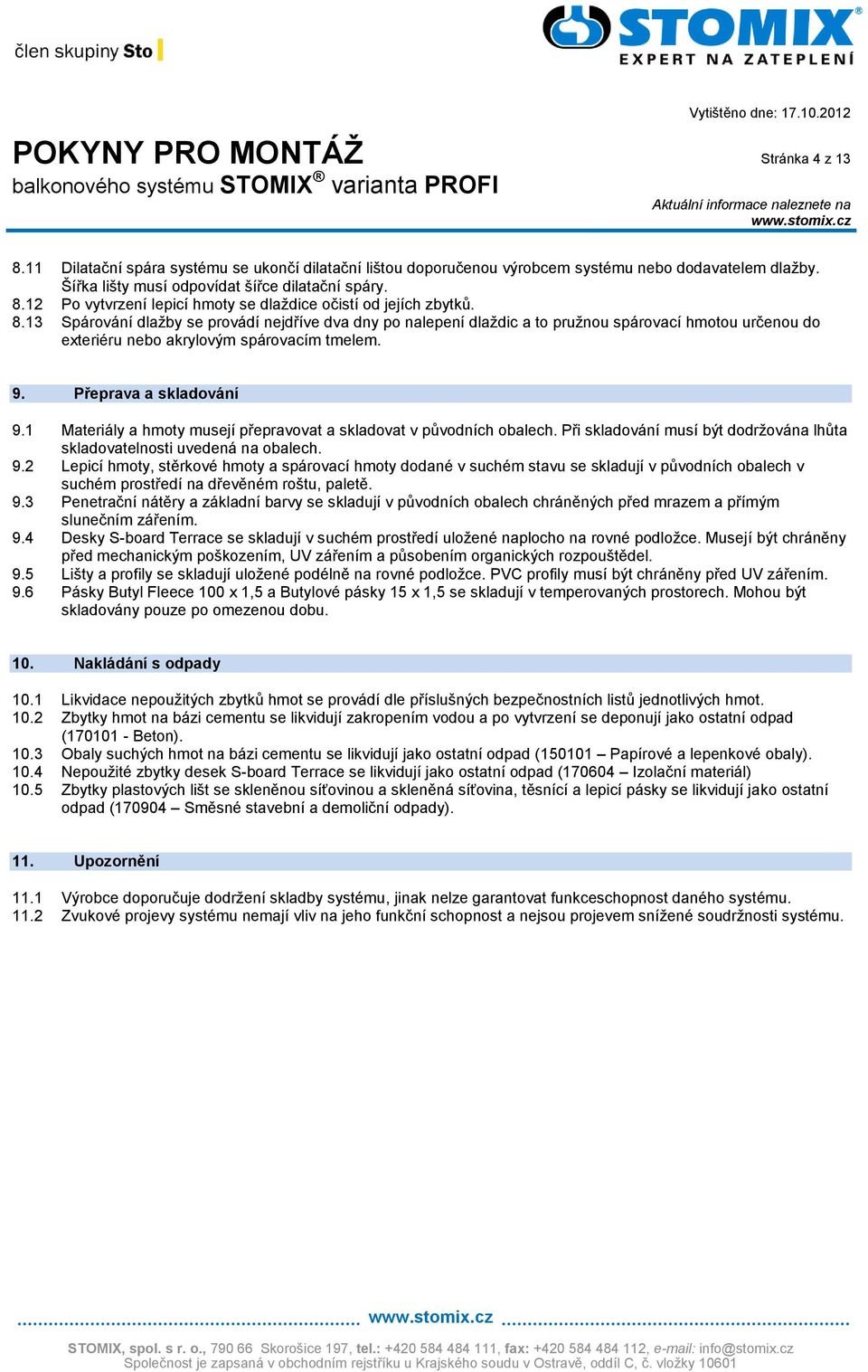

4 Stránka 4 z Dilatační spára systému se ukončí dilatační lištou doporučenou výrobcem systému nebo dodavatelem dlažby. Šířka lišty musí odpovídat šířce dilatační spáry Po vytvrzení lepicí hmoty se dlaždice očistí od jejích zbytků Spárování dlažby se provádí nejdříve dva dny po nalepení dlaždic a to pružnou spárovací hmotou určenou do exteriéru nebo akrylovým spárovacím tmelem. 9. Přeprava a skladování 9.1 Materiály a hmoty musejí přepravovat a skladovat v původních obalech. Při skladování musí být dodržována lhůta skladovatelnosti uvedená na obalech. 9.2 Lepicí hmoty, stěrkové hmoty a spárovací hmoty dodané v suchém stavu se skladují v původních obalech v suchém prostředí na dřevěném roštu, paletě. 9.3 Penetrační nátěry a základní barvy se skladují v původních obalech chráněných před mrazem a přímým slunečním zářením. 9.4 Desky S-board Terrace se skladují v suchém prostředí uložené naplocho na rovné podložce. Musejí být chráněny před mechanickým poškozením, UV zářením a působením organických rozpouštědel. 9.5 Lišty a profily se skladují uložené podélně na rovné podložce. PVC profily musí být chráněny před UV zářením. 9.6 Pásky Butyl Fleece 100 x 1,5 a Butylové pásky 15 x 1,5 se skladují v temperovaných prostorech. Mohou být skladovány pouze po omezenou dobu. 10. Nakládání s odpady 10.1 Likvidace nepoužitých zbytků hmot se provádí dle příslušných bezpečnostních listů jednotlivých hmot Zbytky hmot na bázi cementu se likvidují zakropením vodou a po vytvrzení se deponují jako ostatní odpad ( Beton) Obaly suchých hmot na bázi cementu se likvidují jako ostatní odpad ( Papírové a lepenkové obaly) Nepoužité zbytky desek S-board Terrace se likvidují jako ostatní odpad ( Izolační materiál) 10.5 Zbytky plastových lišt se skleněnou síťovinou a skleněná síťovina, těsnící a lepicí pásky se likvidují jako ostatní odpad ( Směsné stavební a demoliční odpady). 11. Upozornění 11.1 Výrobce doporučuje dodržení skladby systému, jinak nelze garantovat funkceschopnost daného systému Zvukové projevy systému nemají vliv na jeho funkční schopnost a nejsou projevem snížené soudržnosti systému.

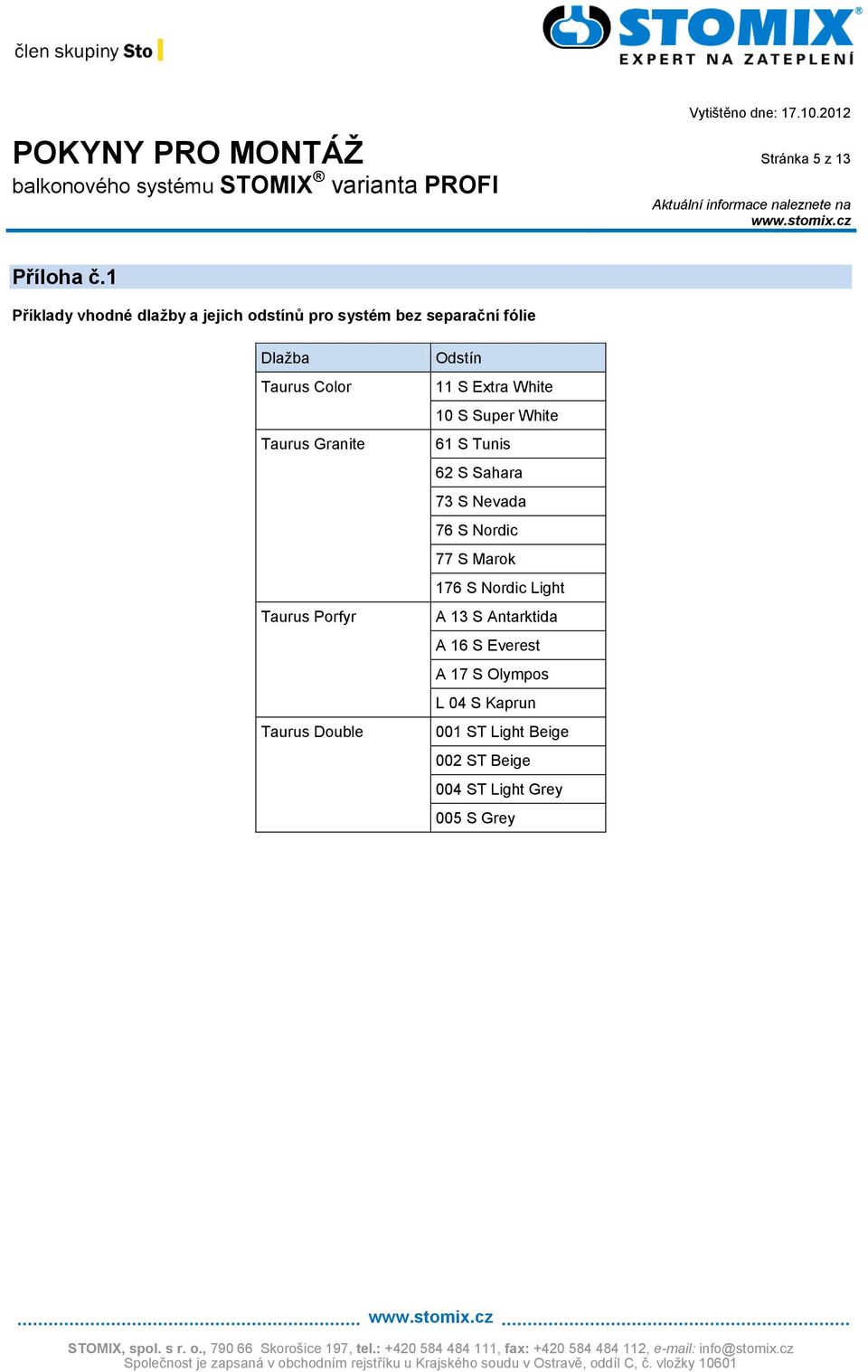

5 Stránka 5 z 13 Příloha č.1 Příklady vhodné dlažby a jejich odstínů pro systém bez separační fólie Dlažba Taurus Color Taurus Granite Taurus Porfyr Taurus Double Odstín 11 S Extra White 10 S Super White 61 S Tunis 62 S Sahara 73 S Nevada 76 S Nordic 77 S Marok 176 S Nordic Light A 13 S Antarktida A 16 S Everest A 17 S Olympos L 04 S Kaprun 001 ST Light Beige 002 ST Beige 004 ST Light Grey 005 S Grey

6 Stránka 6 z 13 Příloha č. 2 doporučené detaily systému Dilatace dlažby

7 Stránka 7 z 13 Dilatace konstrukční spáry

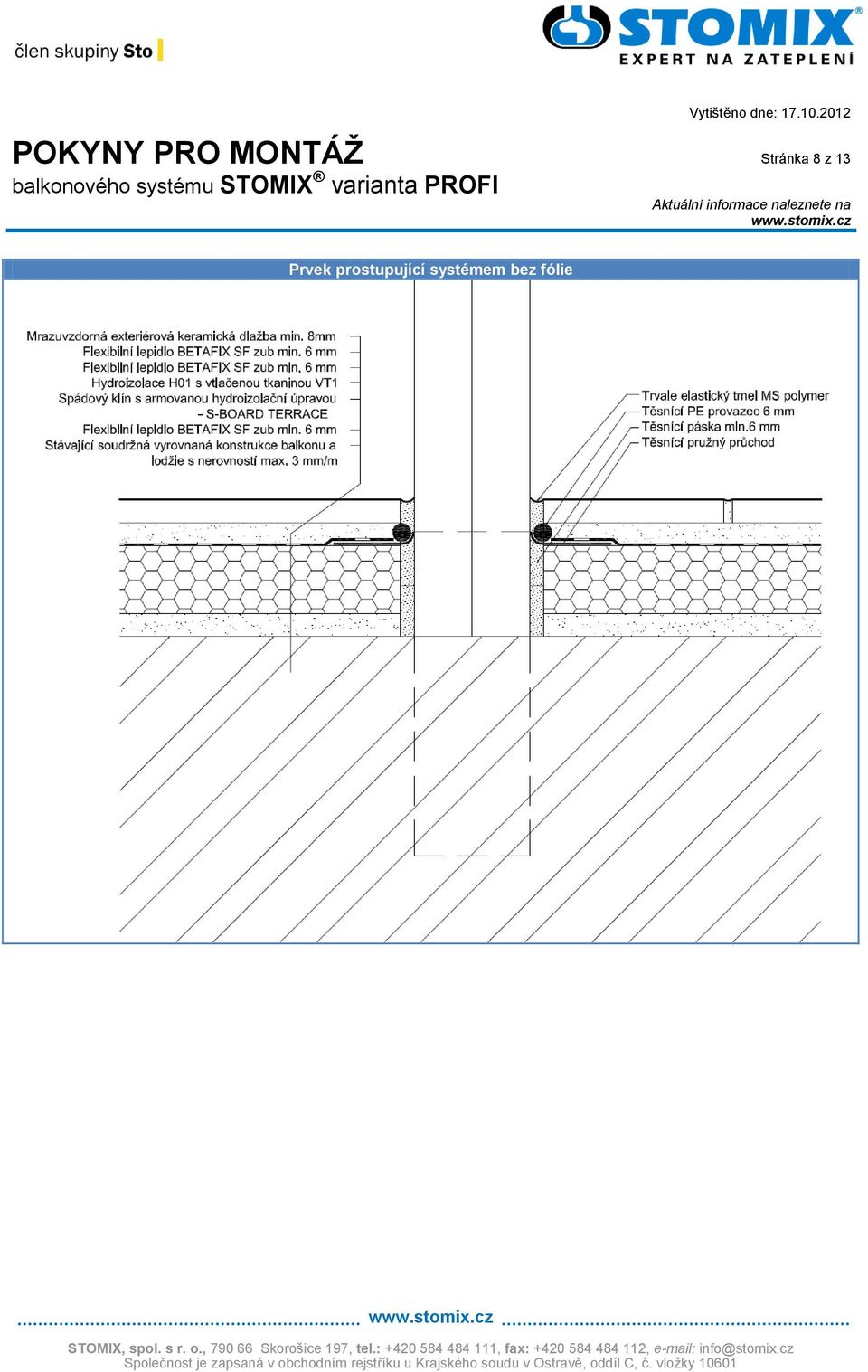

8 Stránka 8 z 13 Prvek prostupující systémem bez fólie

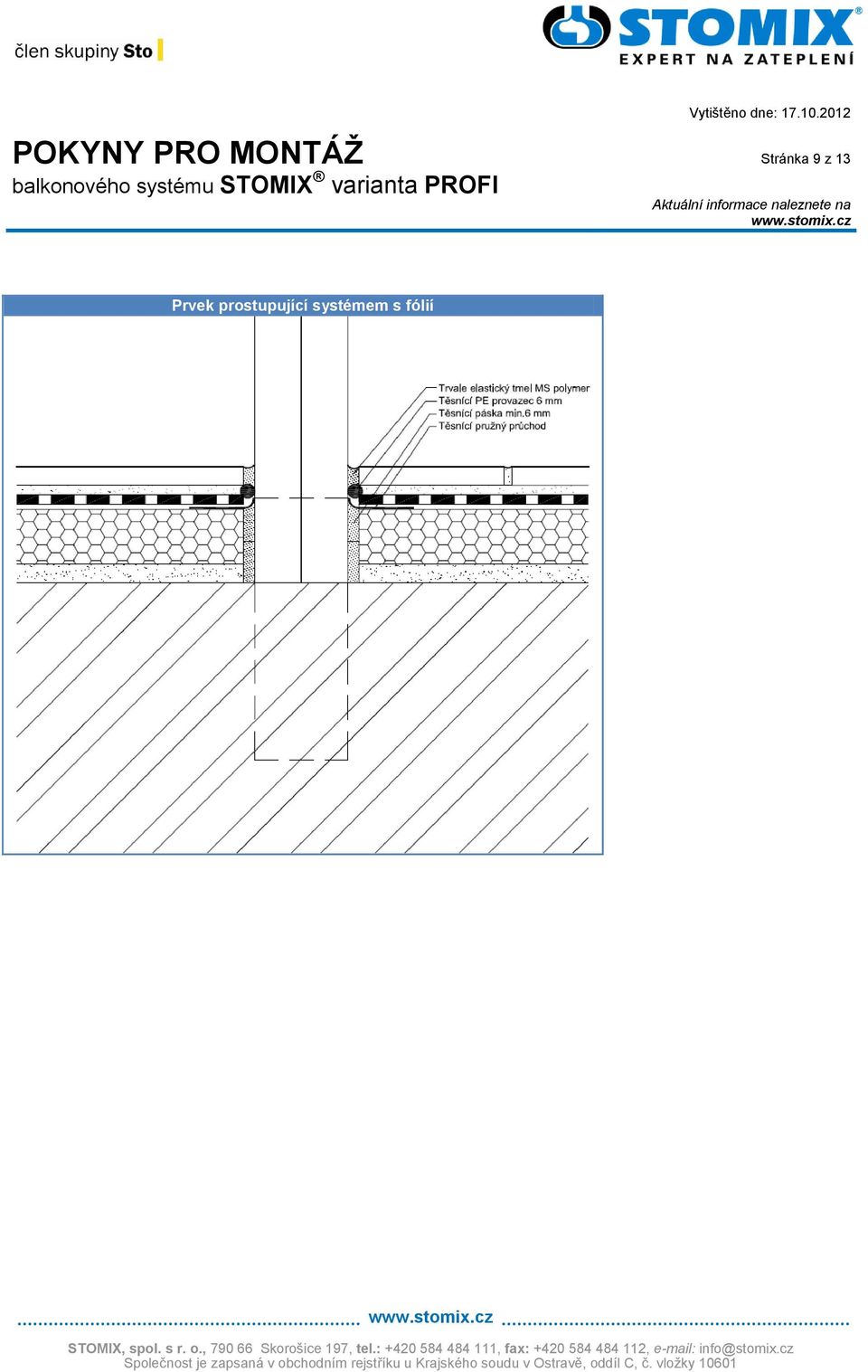

9 Stránka 9 z 13 Prvek prostupující systémem s fólií

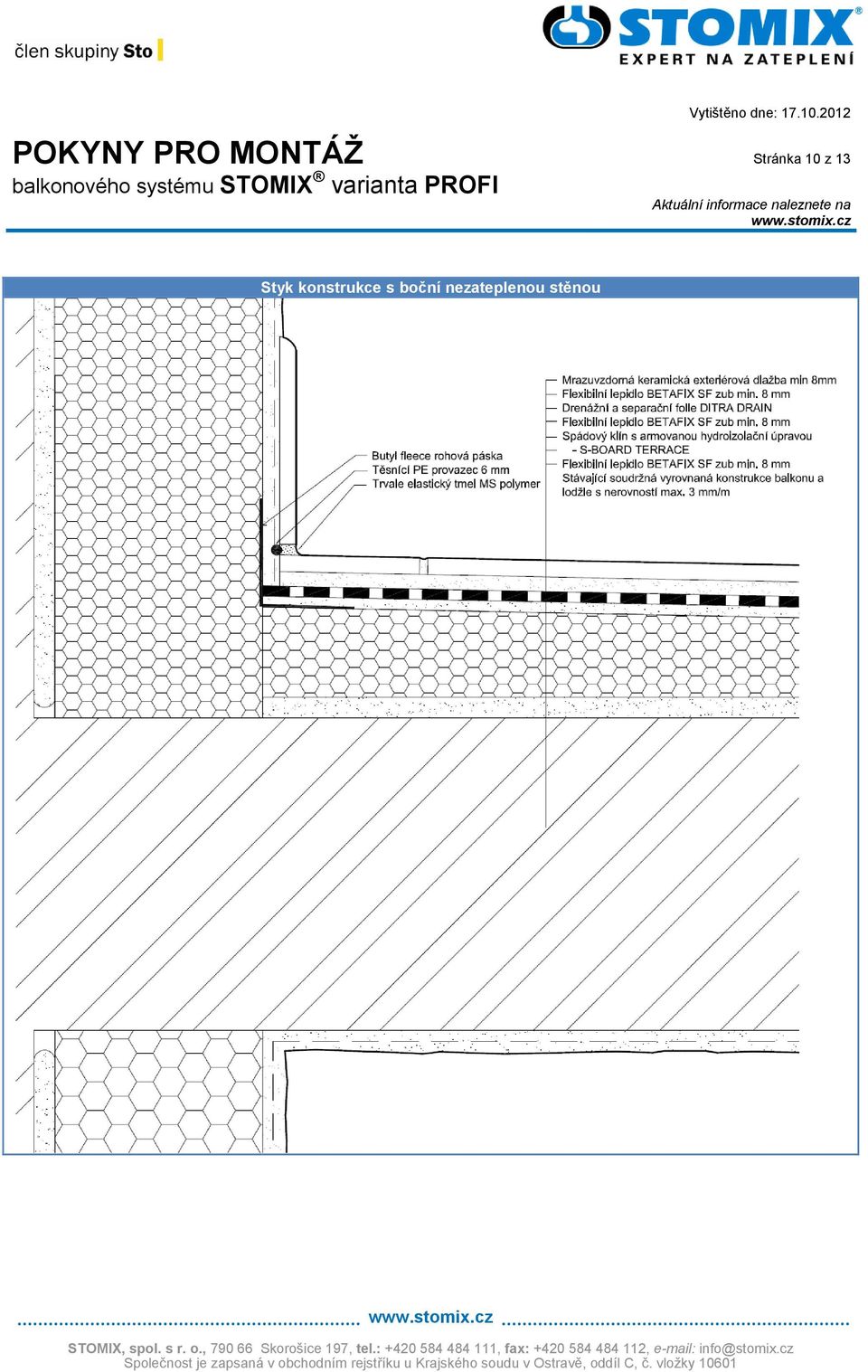

10 Stránka 10 z 13 Styk konstrukce s boční nezateplenou stěnou

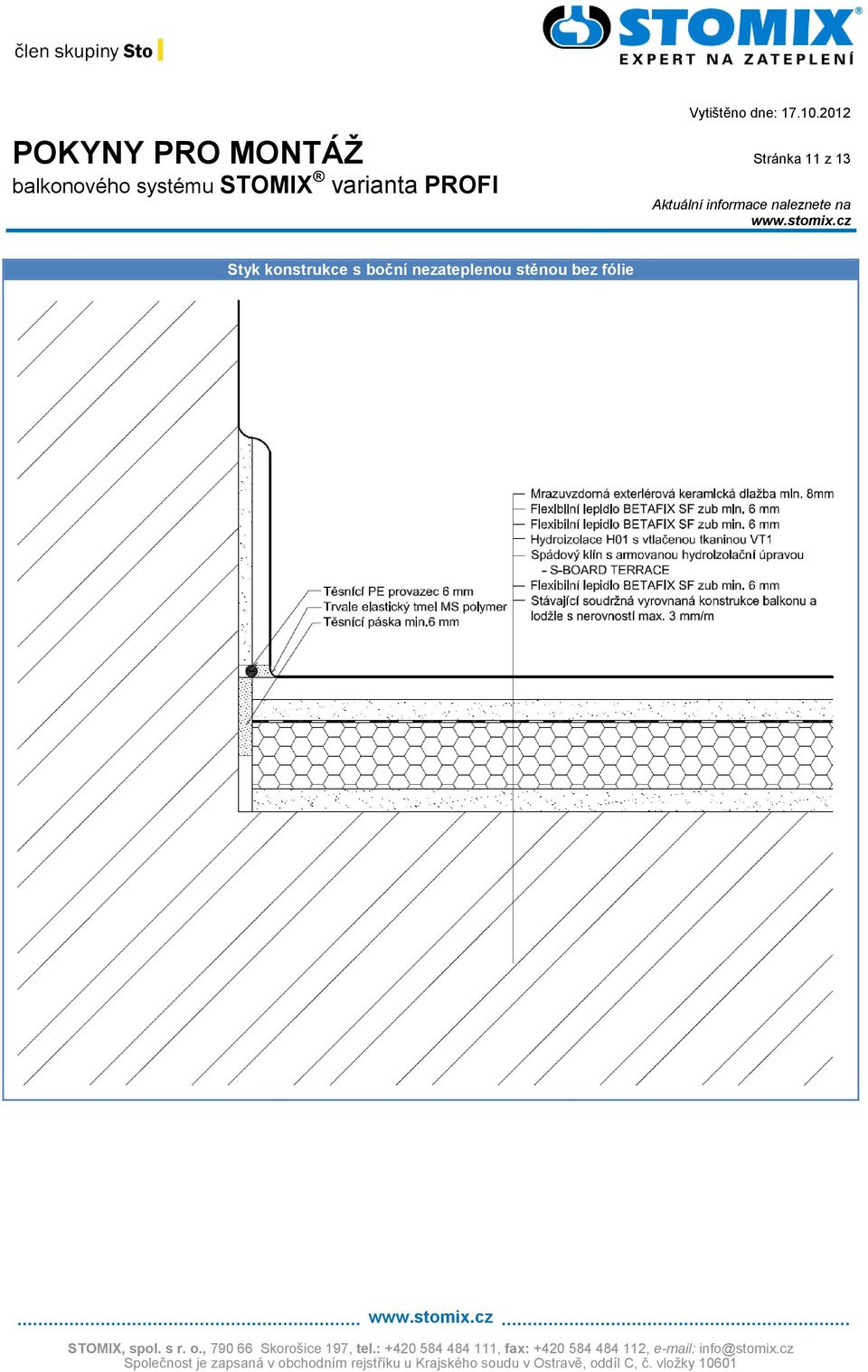

11 Stránka 11 z 13 Styk konstrukce s boční nezateplenou stěnou bez fólie

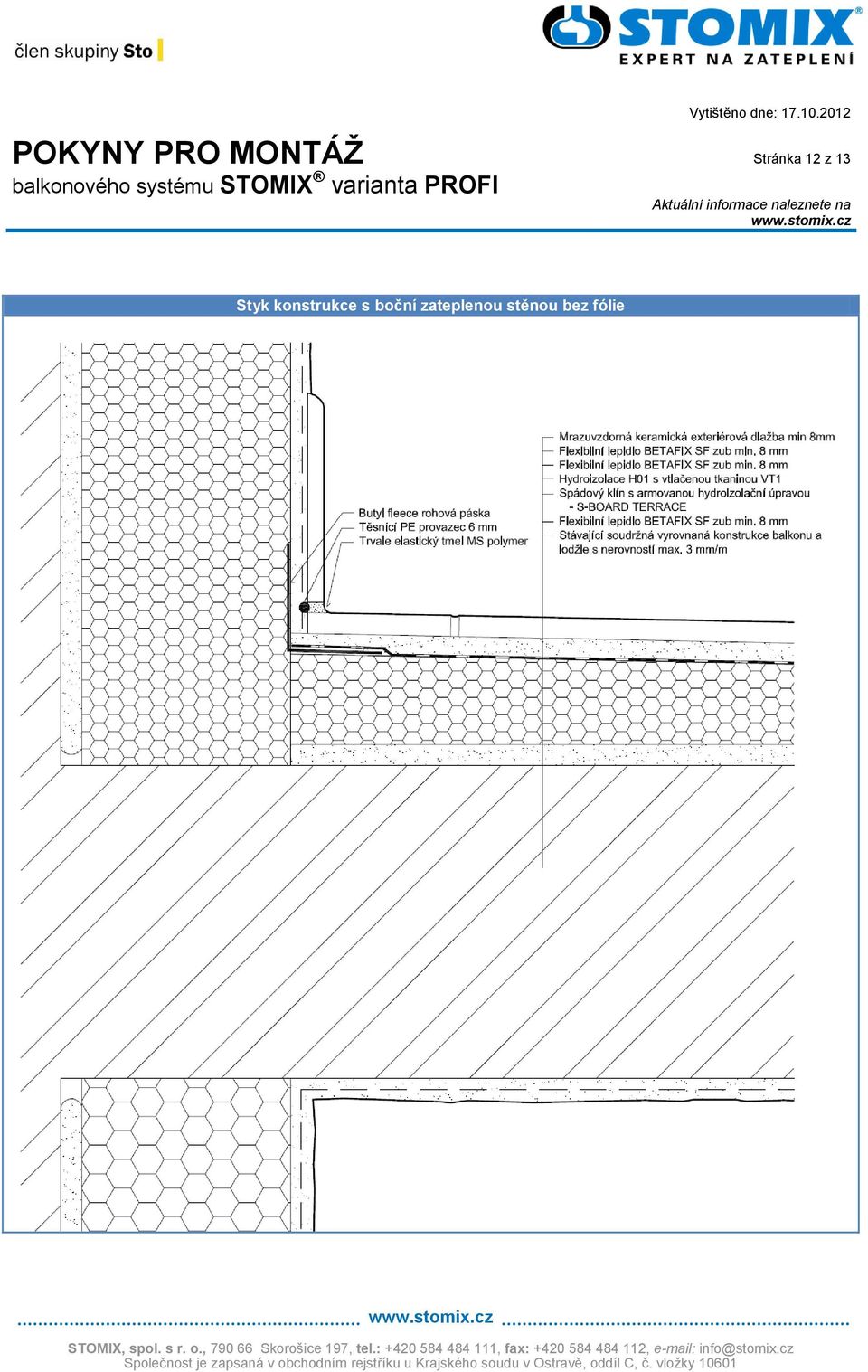

12 Stránka 12 z 13 Styk konstrukce s boční zateplenou stěnou bez fólie

13 Stránka 13 z 13 Okap bez fólie
