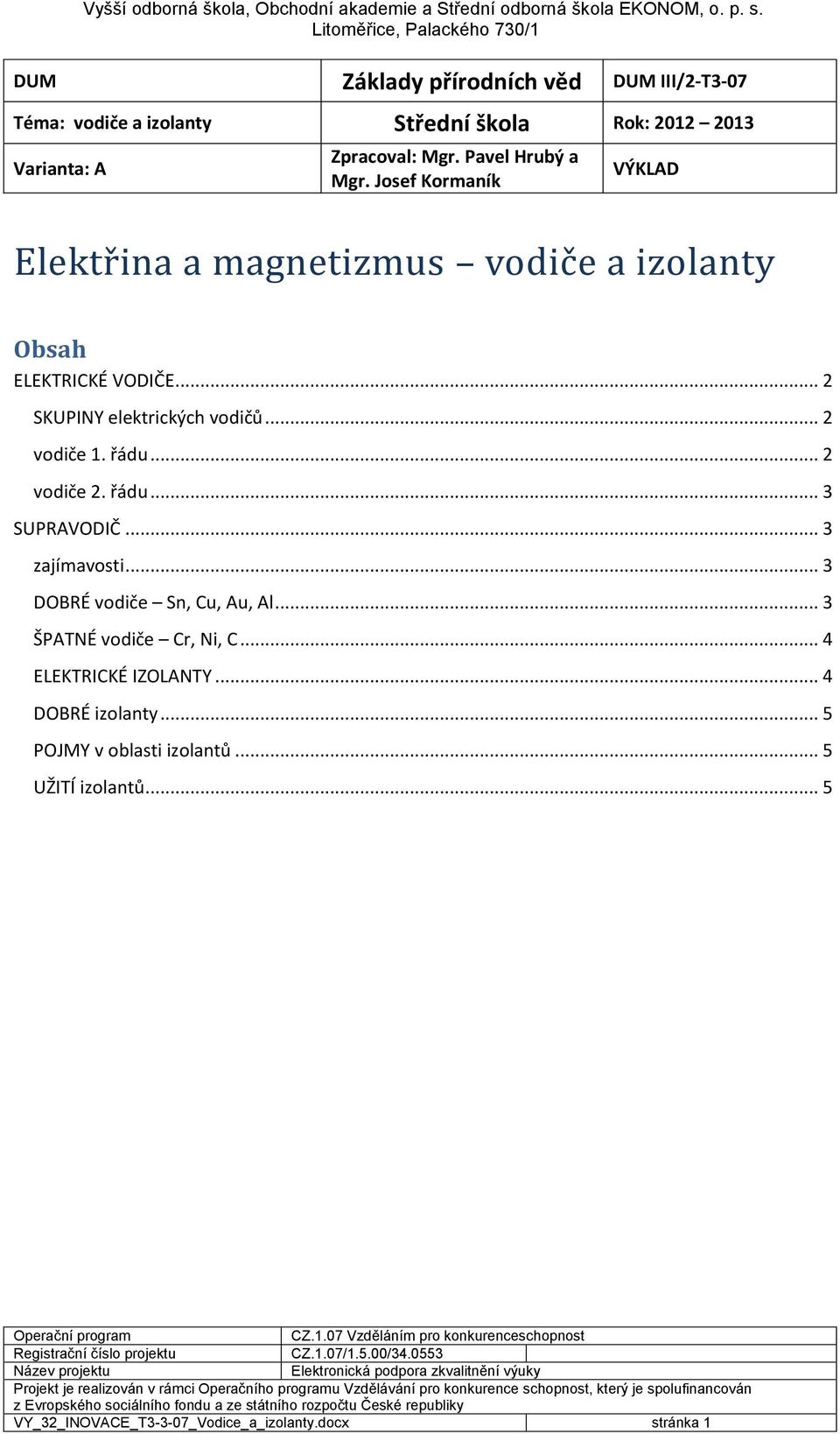

1 DUM Základy přírodních věd DUM III/2-T3-07 Téma: vodiče a izolanty Střední škola Rok: Varianta: A Zpracoval: Mgr. Pavel Hrubý a Mgr. Josef Kormaník VÝKLAD Elektřina a magnetizmus vodiče a izolanty Obsah ELEKTRICKÉ VODIČE... 2 SKUPINY elektrických vodičů... 2 vodiče 1. řádu... 2 vodiče 2. řádu... 3 SUPRAVODIČ... 3 zajímavosti... 3 DOBRÉ vodiče Sn, Cu, Au, Al... 3 ŠPATNÉ vodiče Cr, Ni, C... 4 ELEKTRICKÉ IZOLANTY... 4 DOBRÉ izolanty... 5 POJMY v oblasti izolantů... 5 UŽITÍ izolantů... 5 VY_32_INOVACE_T3-3-07_Vodice_a_izolanty.docx stránka 1

.. 2 vodiče 1. řádu... 2 vodiče 2. řádu... 3 SUPRAVODIČ... 3 zajímavosti... 3 DOBRÉ vodiče Sn, Cu, Au, Al... 3 ŠPATNÉ vodiče Cr, Ni, C.

stíněný plášťovaný vodič = koaxiál SKUPINY elektrických vodičů vodiče 1. řádu patří sem kovy a uhlík ve formě grafitu el.

2 ELEKTRICKÉ VODIČE elektrický VODIČ je látka, která přenáší elektrické napětí a vede elektrický proud obsahuje volné částice s elektrickým nábojem nositelem elekktrického náboje jsou nejčastěji elektrony používá se k propojení součástek v elektrickém obvodu stíněný plášťovaný vodič = koaxiál SKUPINY elektrických vodičů vodiče 1. řádu patří sem kovy a uhlík ve formě grafitu el. proud přenášejí volné elektrony proto mají elektronovou vodivost kovy se po průchodu proudu nemění grafit VY_32_INOVACE_T3-3-07_Vodice_a_izolanty.docx stránka 2

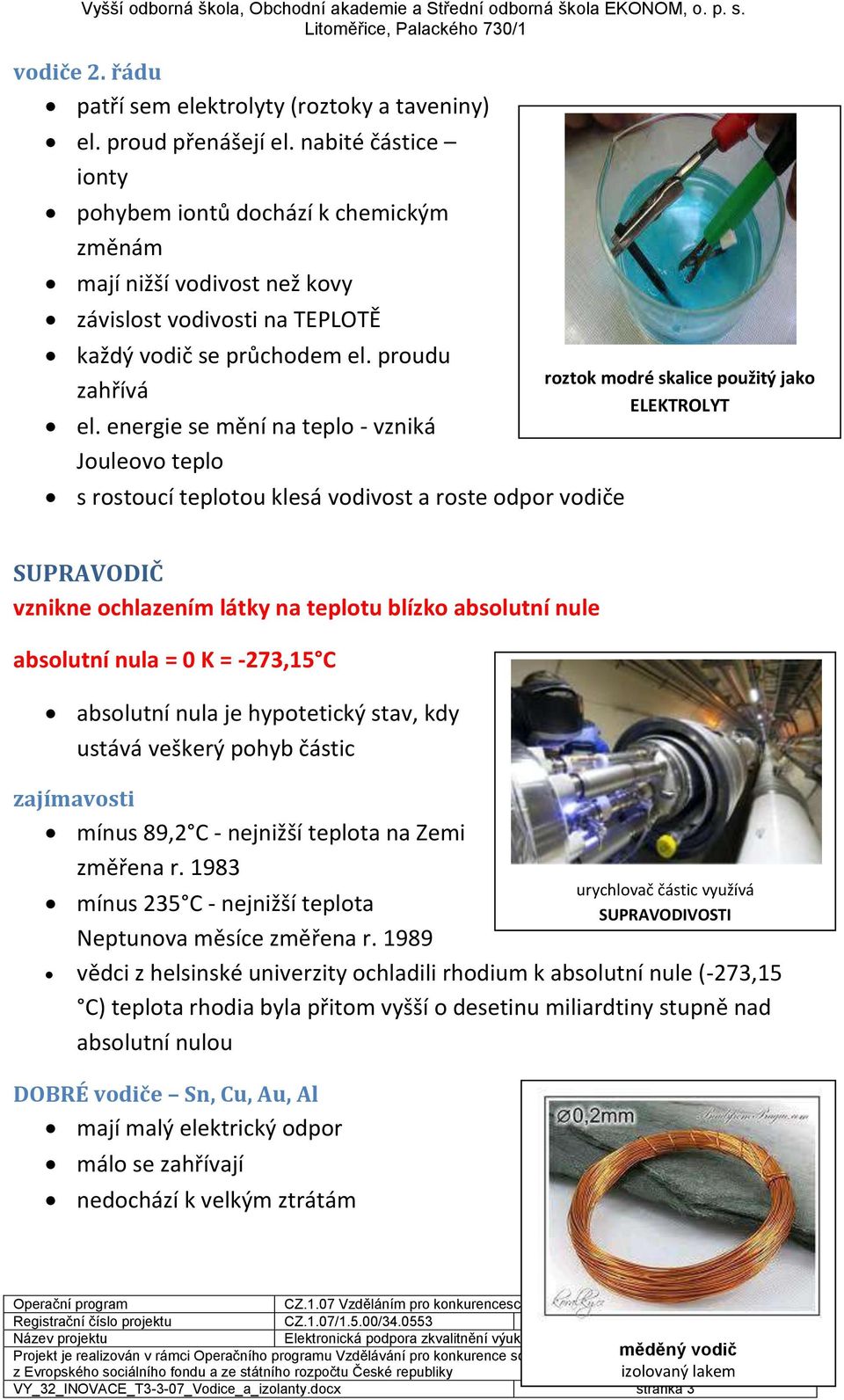

3 vodiče 2. řádu patří sem elektrolyty (roztoky a taveniny) el. proud přenášejí el. nabité částice ionty pohybem iontů dochází k chemickým změnám mají nižší vodivost než kovy závislost vodivosti na TEPLOTĚ každý vodič se průchodem el. proudu zahřívá el. energie se mění na teplo - vzniká Jouleovo teplo s rostoucí teplotou klesá vodivost a roste odpor vodiče roztok modré skalice použitý jako ELEKTROLYT SUPRAVODIČ vznikne ochlazením látky na teplotu blízko absolutní nule absolutní nula = 0 K = -273,15 C absolutní nula je hypotetický stav, kdy ustává veškerý pohyb částic zajímavosti mínus 89,2 C - nejnižší teplota na Zemi změřena r mínus 235 C - nejnižší teplota Neptunova měsíce změřena r vědci z helsinské univerzity ochladili rhodium k absolutní nule (-273,15 C) teplota rhodia byla přitom vyšší o desetinu miliardtiny stupně nad absolutní nulou DOBRÉ vodiče Sn, Cu, Au, Al mají malý elektrický odpor málo se zahřívají nedochází k velkým ztrátám urychlovač částic využívá SUPRAVODIVOSTI Projekt je realizován v rámci Operačního programu Vzdělávání pro konkurence schopnost, který je měděný spolufinancován vodič izolovaný lakem VY_32_INOVACE_T3-3-07_Vodice_a_izolanty.docx stránka 3

energie se mění na teplo - vzniká Jouleovo teplo s rostoucí teplotou klesá vodivost a roste odpor vodiče roztok modré skalice použitý jako ELEKTROLYT SUPRAVODIČ vznikne ochlazením látky na teplotu

4 ŠPATNÉ vodiče Cr, Ni, C mají velký elektrický odpor = odporové vodiče hodně se zahřívají topné spirály podlahové topení odporovým vodičem ELEKTRICKÉ IZOLANTY elektrický IZOLANT je látka, která nevede elektrický proud neobsahuje volné částice s elektrickým nábojem nebo jich obsahuje zanedbatelné množství keramický izolátor VY_32_INOVACE_T3-3-07_Vodice_a_izolanty.docx stránka 4

která nevede elektrický proud neobsahuje volné částice s elektrickým nábojem nebo jich

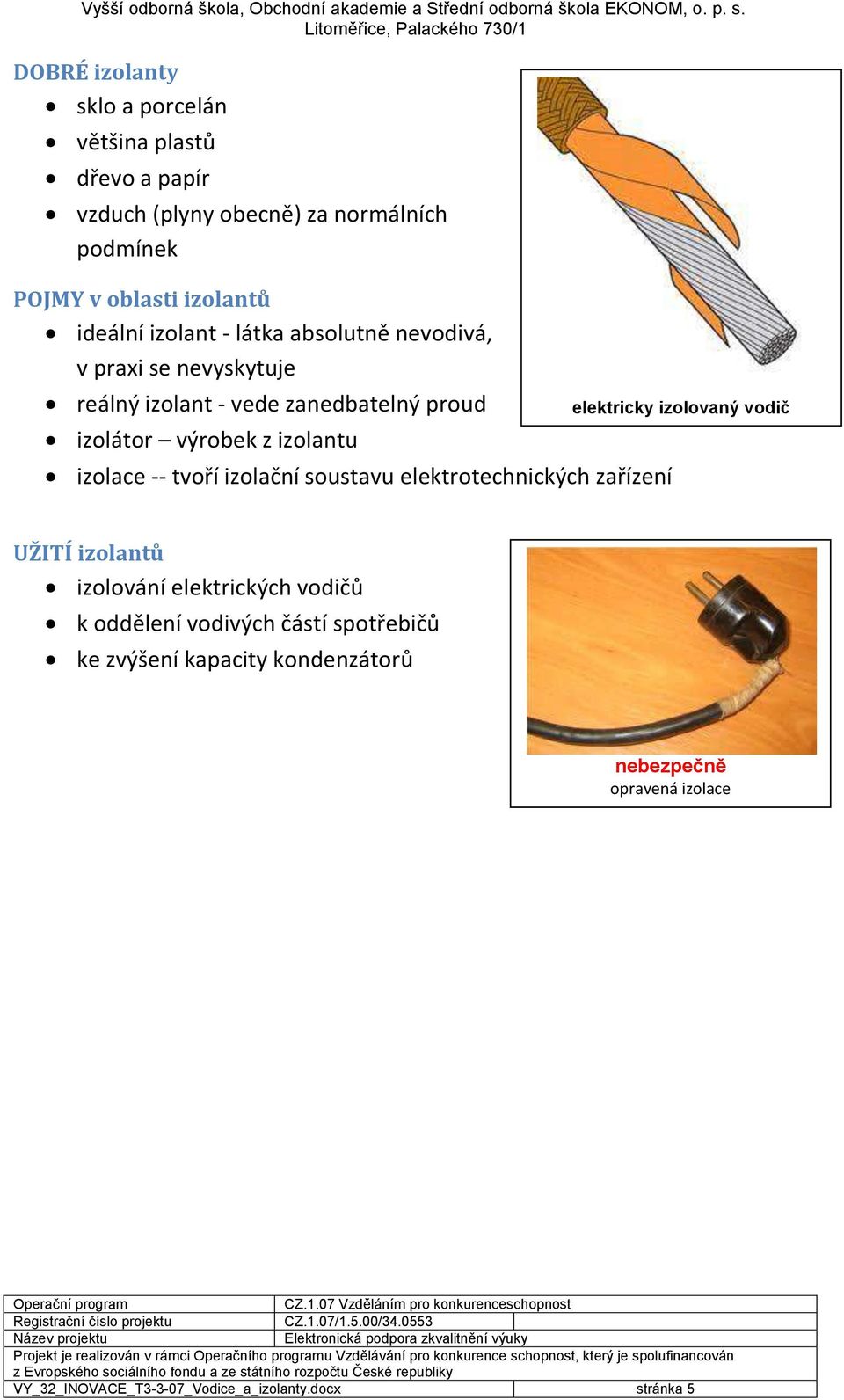

5 DOBRÉ izolanty sklo a porcelán většina plastů dřevo a papír vzduch (plyny obecně) za normálních podmínek POJMY v oblasti izolantů ideální izolant - látka absolutně nevodivá, v praxi se nevyskytuje reálný izolant - vede zanedbatelný proud izolátor výrobek z izolantu izolace -- tvoří izolační soustavu elektrotechnických zařízení elektricky izolovaný vodič UŽITÍ izolantů izolování elektrických vodičů k oddělení vodivých částí spotřebičů ke zvýšení kapacity kondenzátorů nebezpečně opravená izolace VY_32_INOVACE_T3-3-07_Vodice_a_izolanty.docx stránka 5

tvoří izolační soustavu elektrotechnických zařízení elektricky izolovaný vodič UŽITÍ izolantů izolování elektrických vodičů k oddělení
