1 TecnoBody TM Rehabilitační zařízení

2 BTL zdravotnická technika, a.s. Šantrochova 16, Praha 6 tel: , fax: obchod@btl.cz BTL Slovakia, s.r.o. Pri Rajčianke 37, Žilina tel: fax: btl@btl.sk Všechna práva vyhrazena BTL zdravotnická technika, a.s. Výrobky a jejich parametry mohou být změněny bez upozornění. BTL je registrovaná obchodní značka BTL zdravotnická technika, a.s. Naše společnost se předem omlouvá za případné chyby.

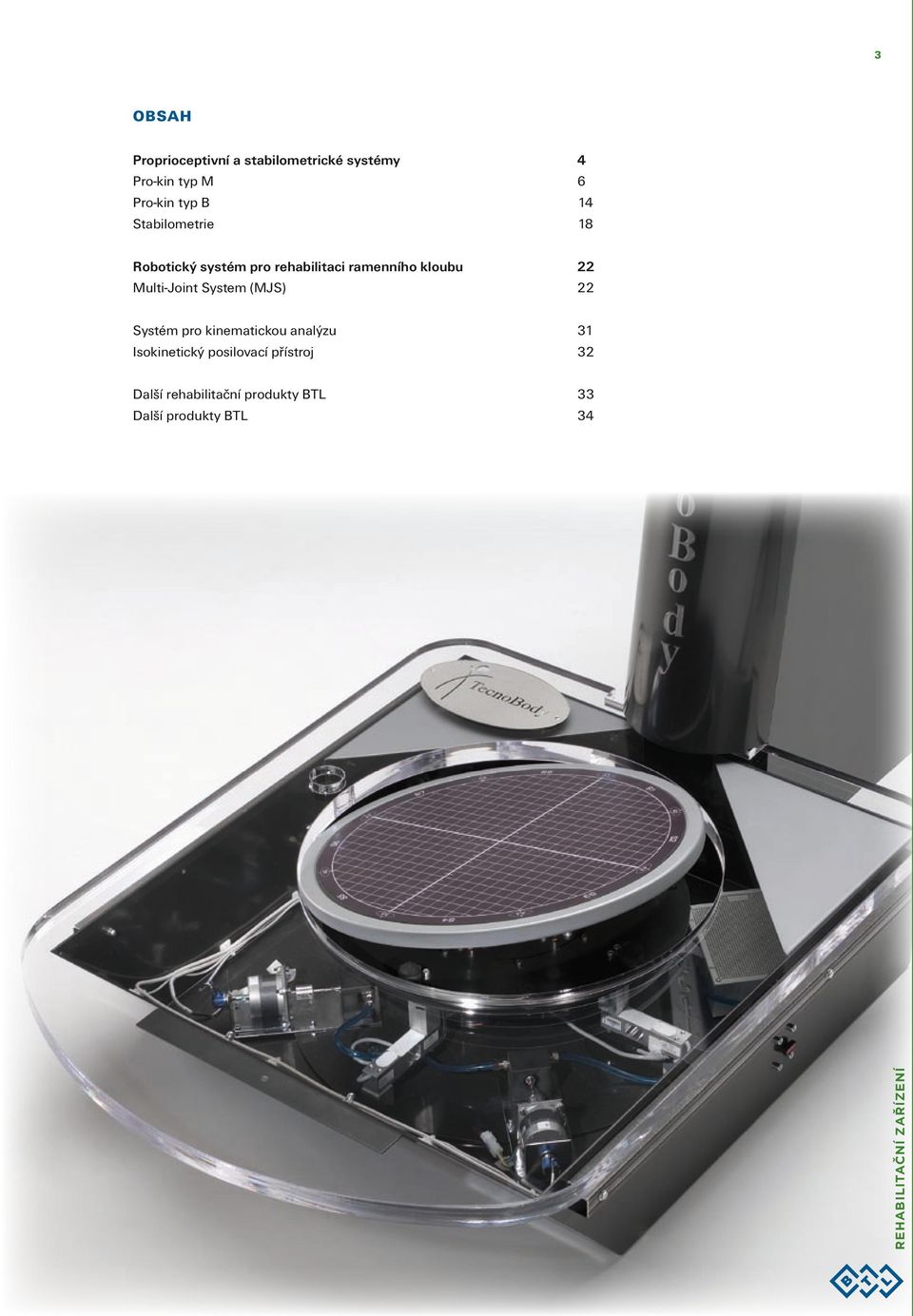

3 obsah Proprioceptivní a stabilometrické systémy 4 Pro-kin typ M 6 Pro-kin typ B 14 Stabilometrie 18 Robotický systém pro rehabilitaci ramenního kloubu 22 Multi-Joint System (MJS) 22 Systém pro kinematickou analýzu 31 Isokinetický posilovací přístroj 32 Další rehabilitační produkty BTL 33 Další produkty BTL 34 rehabilitační zařízení

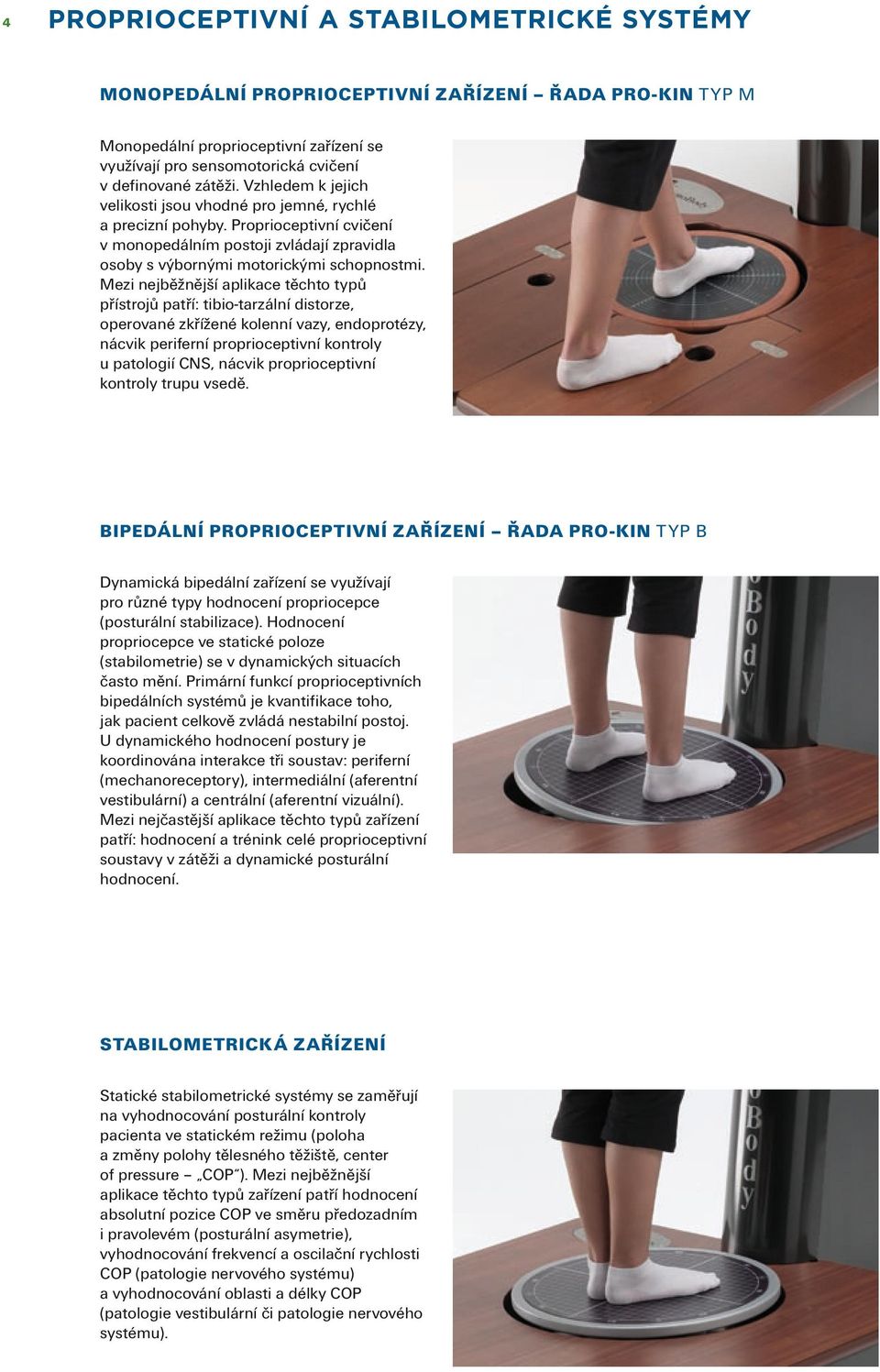

4 Proprioceptivní a stabilometrické systémy Monopedální proprioceptivní zařízení řada Pro-Kin Typ M Monopedální proprioceptivní zařízení se využívají pro sensomotorická cvičení v definované zátěži. Vzhledem k jejich velikosti jsou vhodné pro jemné, rychlé a precizní pohyby. Proprioceptivní cvičení v monopedálním postoji zvládají zpravidla osoby s výbornými motorickými schopnostmi. Mezi nejběžnější aplikace těchto typů přístrojů patří: tibio-tarzální distorze, operované zkřížené kolenní vazy, endoprotézy, nácvik periferní proprioceptivní kontroly u patologií CNS, nácvik proprioceptivní kontroly trupu vsedě. Bipedální proprioceptivní zařízení řada Pro-Kin Typ B Dynamická bipedální zařízení se využívají pro různé typy hodnocení propriocepce (posturální stabilizace). Hodnocení propriocepce ve statické poloze (stabilometrie) se v dynamických situacích často mění. Primární funkcí proprioceptivních bipedálních systémů je kvantifikace toho, jak pacient celkově zvládá nestabilní postoj. U dynamického hodnocení postury je koordinována interakce tři soustav: periferní (mechanoreceptory), intermediální (aferentní vestibulární) a centrální (aferentní vizuální). Mezi nejčastější aplikace těchto typů zařízení patří: hodnocení a trénink celé proprioceptivní soustavy v zátěži a dynamické posturální hodnocení. Stabilometrická zařízení Statické stabilometrické systémy se zaměřují na vyhodnocování posturální kontroly pacienta ve statickém režimu (poloha a změny polohy tělesného těžiště, center of pressure COP ). Mezi nejběžnější aplikace těchto typů zařízení patří hodnocení absolutní pozice COP ve směru předozadním i pravolevém (posturální asymetrie), vyhodnocování frekvencí a oscilační rychlosti COP (patologie nervového systému) a vyhodnocování oblasti a délky COP (patologie vestibulární či patologie nervového systému).

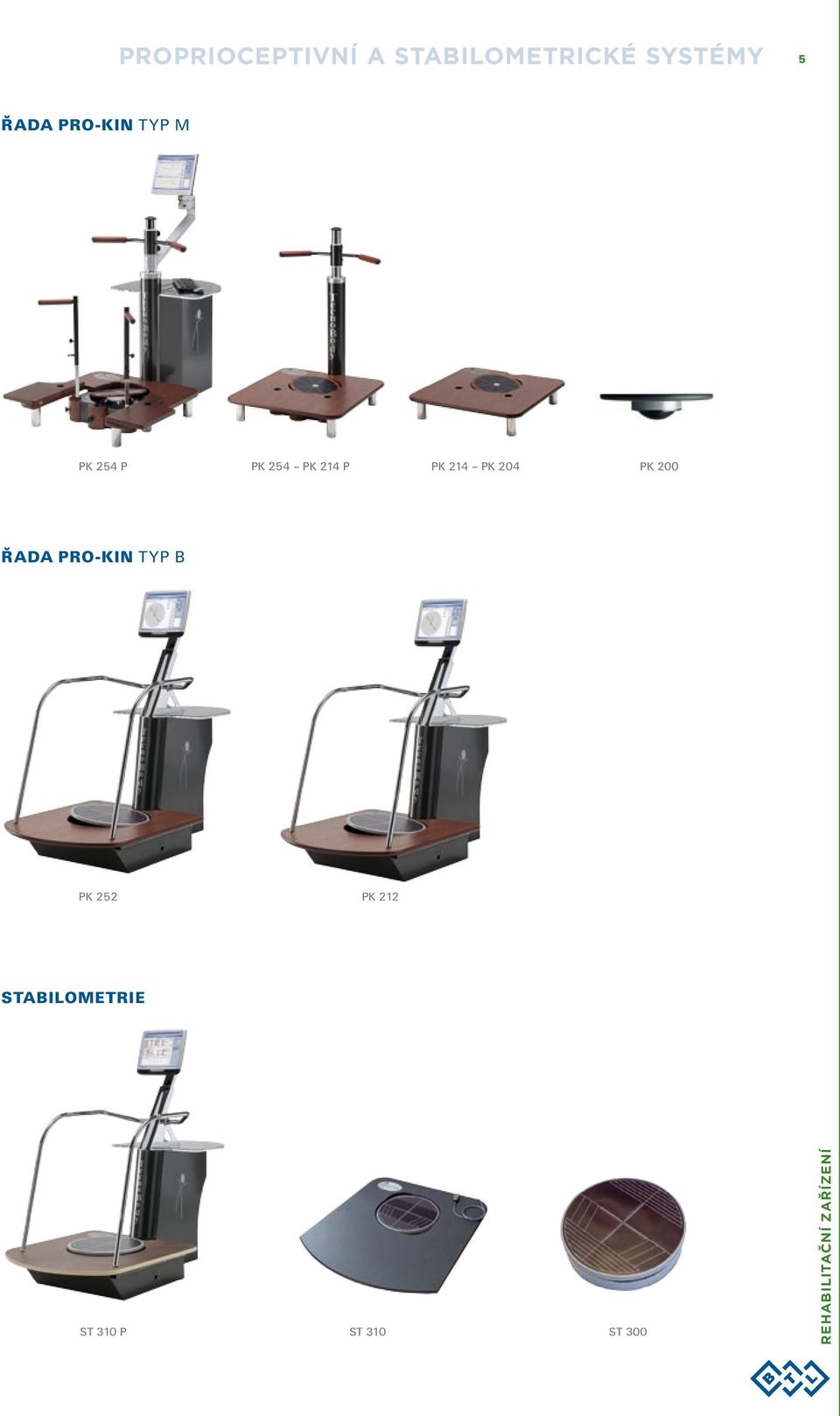

5 Proprioceptivní a stabilometrické systémy řada Pro-Kin Typ M PK 254 P PK 254 PK 214 P PK 214 PK 204 PK 200 řada Pro-Kin Typ B PK 252 PK 212 Stabilometrie ST 310 P ST 310 ST 300 rehabilitační zařízení

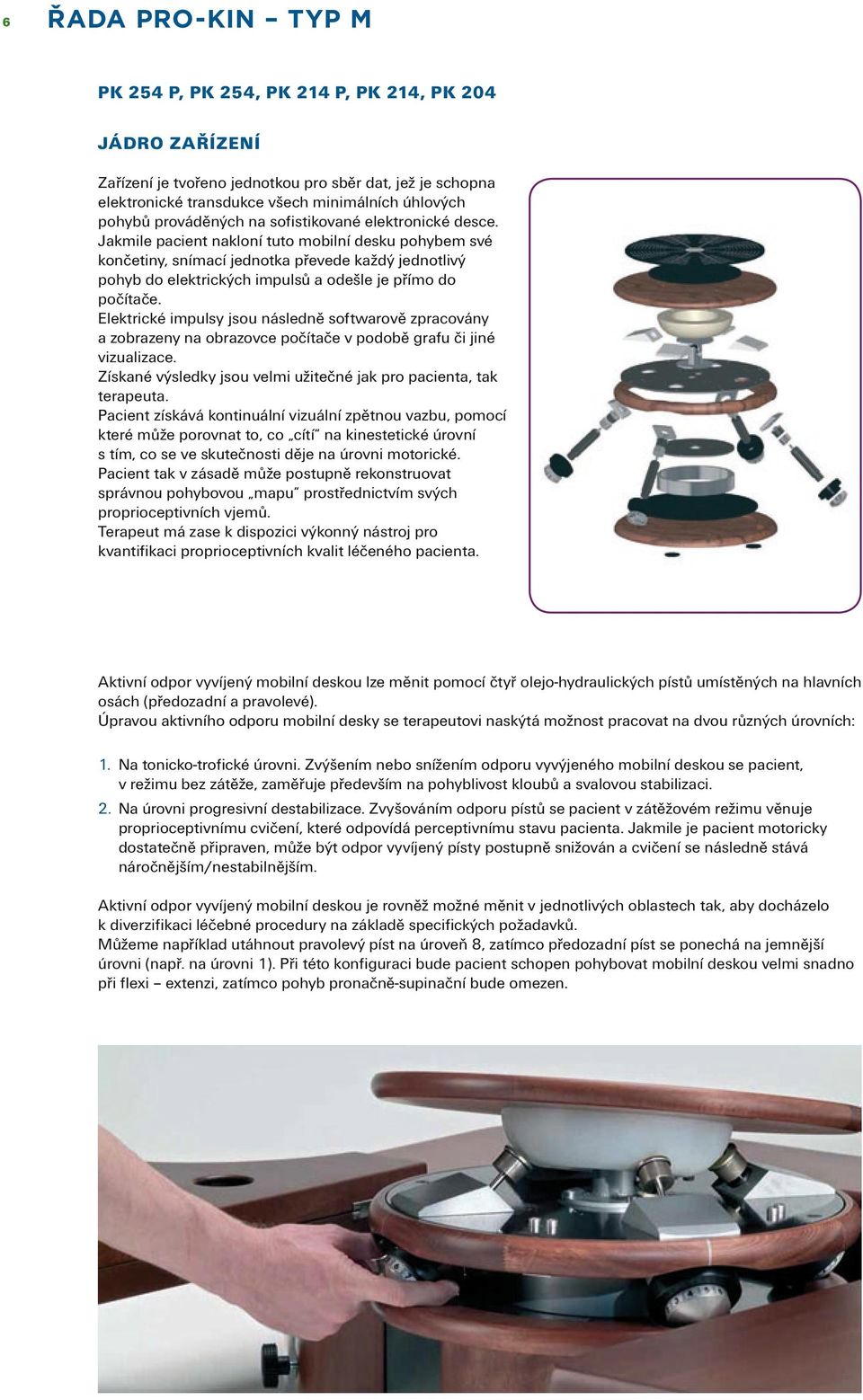

6 řada Pro-Kin typ M PK 254 P, PK 254, PK 214 P, PK 214, PK 204 Jádro zařízení Zařízení je tvořeno jednotkou pro sběr dat, jež je schopna elektronické transdukce všech minimálních úhlových pohybů prováděných na sofistikované elektronické desce. Jakmile pacient nakloní tuto mobilní desku pohybem své končetiny, snímací jednotka převede každý jednotlivý pohyb do elektrických impulsů a odešle je přímo do počítače. Elektrické impulsy jsou následně softwarově zpracovány a zobrazeny na obrazovce počítače v podobě grafu či jiné vizualizace. Získané výsledky jsou velmi užitečné jak pro pacienta, tak terapeuta. Pacient získává kontinuální vizuální zpětnou vazbu, pomocí které může porovnat to, co cítí na kinestetické úrovní s tím, co se ve skutečnosti děje na úrovni motorické. Pacient tak v zásadě může postupně rekonstruovat správnou pohybovou mapu prostřednictvím svých proprioceptivních vjemů. Terapeut má zase k dispozici výkonný nástroj pro kvantifikaci proprioceptivních kvalit léčeného pacienta. Aktivní odpor vyvíjený mobilní deskou lze měnit pomocí čtyř olejo-hydraulických pístů umístěných na hlavních osách (předozadní a pravolevé). Úpravou aktivního odporu mobilní desky se terapeutovi naskýtá možnost pracovat na dvou různých úrovních: 1. Na tonicko-trofické úrovni. Zvýšením nebo snížením odporu vyvýjeného mobilní deskou se pacient, v režimu bez zátěže, zaměřuje především na pohyblivost kloubů a svalovou stabilizaci. 2. Na úrovni progresivní destabilizace. Zvyšováním odporu pístů se pacient v zátěžovém režimu věnuje proprioceptivnímu cvičení, které odpovídá perceptivnímu stavu pacienta. Jakmile je pacient motoricky dostatečně připraven, může být odpor vyvíjený písty postupně snižován a cvičení se následně stává náročnějším/nestabilnějším. Aktivní odpor vyvíjený mobilní deskou je rovněž možné měnit v jednotlivých oblastech tak, aby docházelo k diverzifikaci léčebné procedury na základě specifických požadavků. Můžeme například utáhnout pravolevý píst na úroveň 8, zatímco předozadní píst se ponechá na jemnější úrovni (např. na úrovni 1). Při této konfiguraci bude pacient schopen pohybovat mobilní deskou velmi snadno při flexi extenzi, zatímco pohyb pronačně-supinační bude omezen.

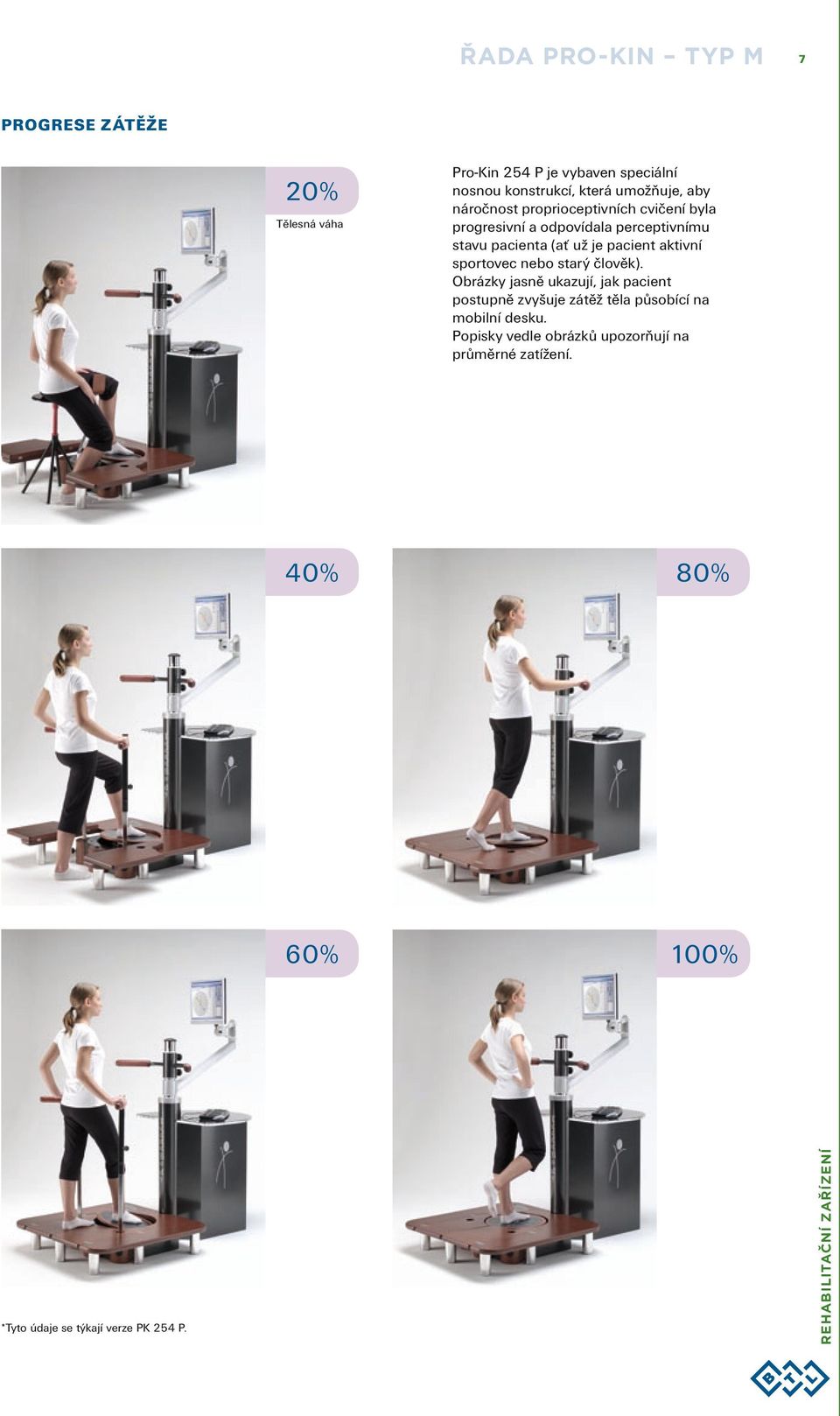

7 řada Pro-Kin typ M Progrese zátěže 20% Tělesná váha Pro-Kin 254 P je vybaven speciální nosnou konstrukcí, která umožňuje, aby náročnost proprioceptivních cvičení byla progresivní a odpovídala perceptivnímu stavu pacienta (ať už je pacient aktivní sportovec nebo starý člověk). Obrázky jasně ukazují, jak pacient postupně zvyšuje zátěž těla působící na mobilní desku. Popisky vedle obrázků upozorňují na průměrné zatížení. 40% 80% 60% 100% *Tyto údaje se týkají verze PK 254 P. rehabilitační zařízení

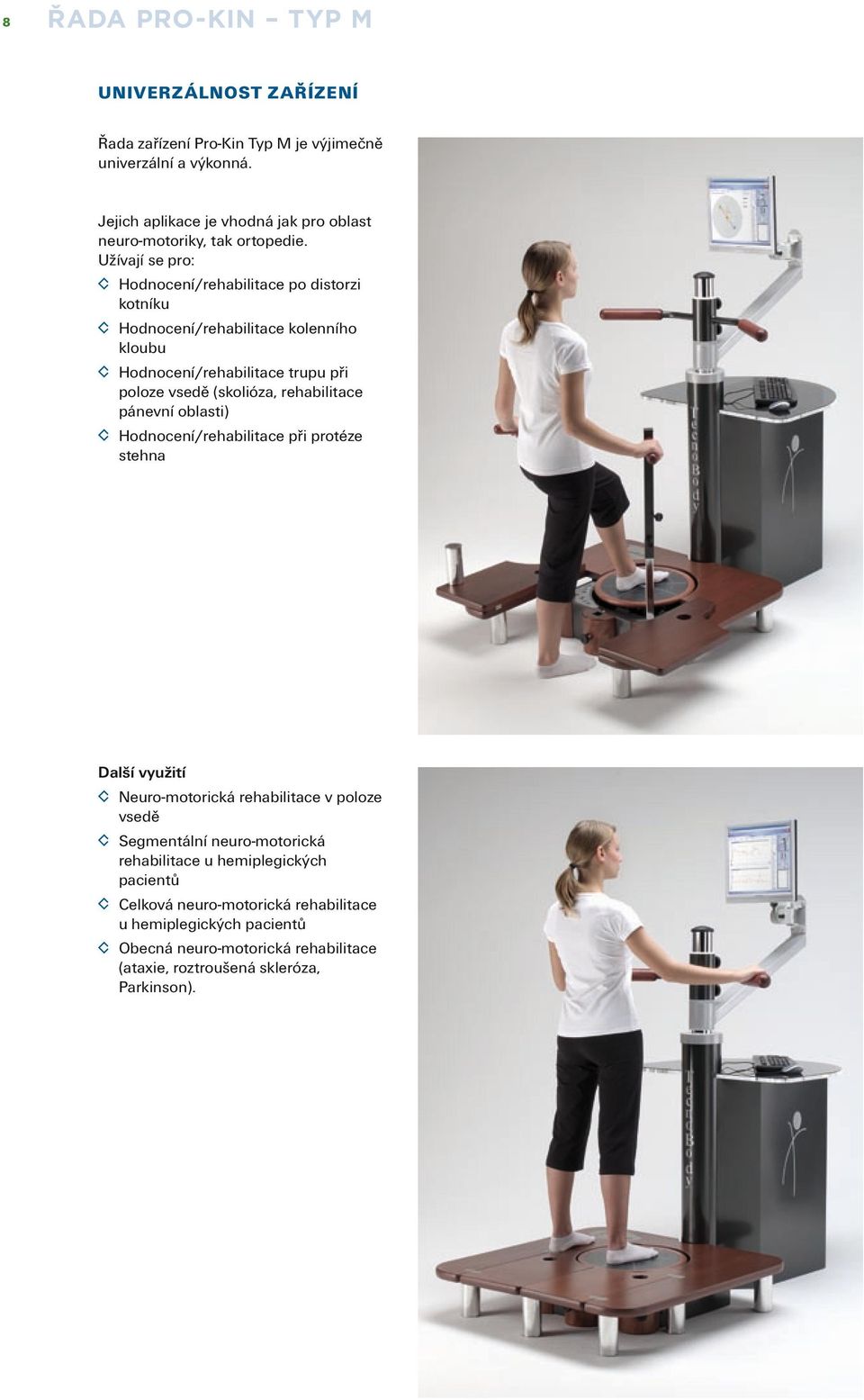

8 řada Pro-Kin typ M Univerzálnost zařízení Řada zařízení Pro-Kin Typ M je výjimečně univerzální a výkonná. Jejich aplikace je vhodná jak pro oblast neuro-motoriky, tak ortopedie. Užívají se pro: Hodnocení/rehabilitace po distorzi kotníku Hodnocení/rehabilitace kolenního kloubu Hodnocení/rehabilitace trupu při poloze vsedě (skolióza, rehabilitace pánevní oblasti) Hodnocení/rehabilitace při protéze stehna Další využití Neuro-motorická rehabilitace v poloze vsedě Segmentální neuro-motorická rehabilitace u hemiplegických pacientů Celková neuro-motorická rehabilitace u hemiplegických pacientů Obecná neuro-motorická rehabilitace (ataxie, roztroušená skleróza, Parkinson).

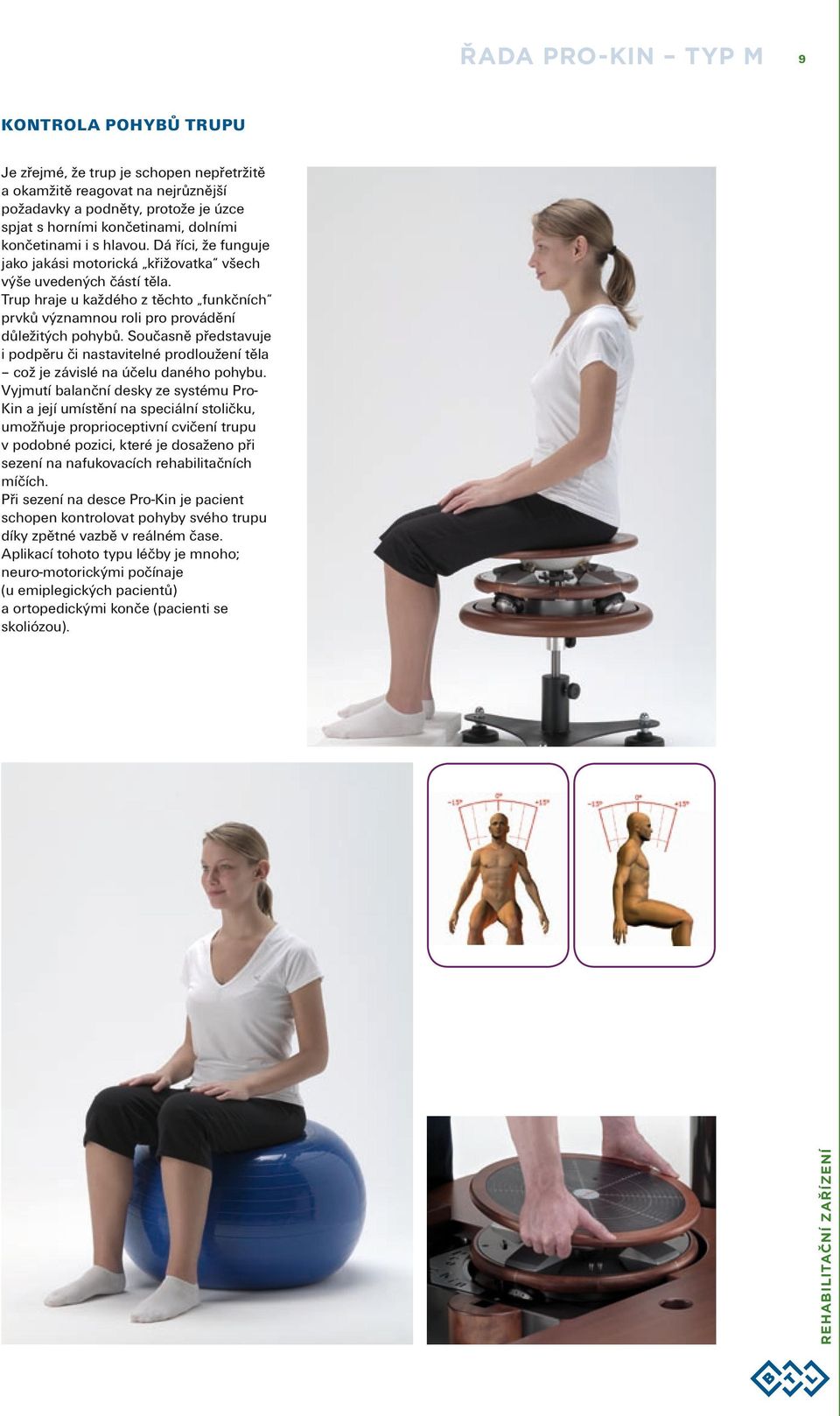

9 řada Pro-Kin typ M Kontrola pohybů trupu Je zřejmé, že trup je schopen nepřetržitě a okamžitě reagovat na nejrůznější požadavky a podněty, protože je úzce spjat s horními končetinami, dolními končetinami i s hlavou. Dá říci, že funguje jako jakási motorická křižovatka všech výše uvedených částí těla. Trup hraje u každého z těchto funkčních prvků významnou roli pro provádění důležitých pohybů. Současně představuje i podpěru či nastavitelné prodloužení těla což je závislé na účelu daného pohybu. Vyjmutí balanční desky ze systému Pro- Kin a její umístění na speciální stoličku, umožňuje proprioceptivní cvičení trupu v podobné pozici, které je dosaženo při sezení na nafukovacích rehabilitačních míčích. Při sezení na desce Pro-Kin je pacient schopen kontrolovat pohyby svého trupu díky zpětné vazbě v reálném čase. Aplikací tohoto typu léčby je mnoho; neuro-motorickými počínaje (u emiplegických pacientů) a ortopedickými konče (pacienti se skoliózou). rehabilitační zařízení

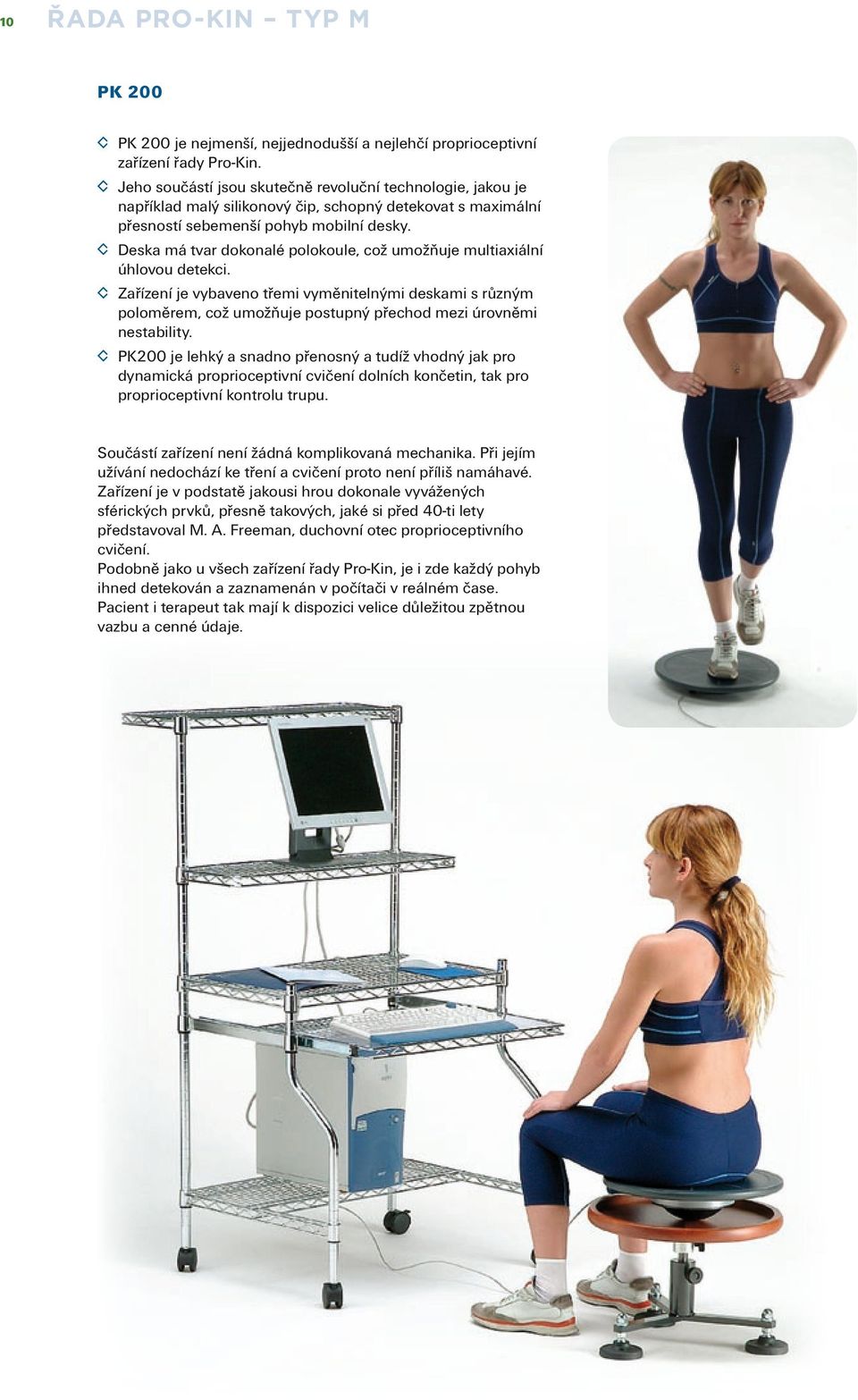

10 10 řada Pro-Kin typ M PK 200 PK 200 je nejmenší, nejjednodušší a nejlehčí proprioceptivní zařízení řady Pro-Kin. Jeho součástí jsou skutečně revoluční technologie, jakou je například malý silikonový čip, schopný detekovat s maximální přesností sebemenší pohyb mobilní desky. Deska má tvar dokonalé polokoule, což umožňuje multiaxiální úhlovou detekci. Zařízení je vybaveno třemi vyměnitelnými deskami s různým poloměrem, což umožňuje postupný přechod mezi úrovněmi nestability. PK200 je lehký a snadno přenosný a tudíž vhodný jak pro dynamická proprioceptivní cvičení dolních končetin, tak pro proprioceptivní kontrolu trupu. Součástí zařízení není žádná komplikovaná mechanika. Při jejím užívání nedochází ke tření a cvičení proto není příliš namáhavé. Zařízení je v podstatě jakousi hrou dokonale vyvážených sférických prvků, přesně takových, jaké si před 40-ti lety představoval M. A. Freeman, duchovní otec proprioceptivního cvičení. Podobně jako u všech zařízení řady Pro-Kin, je i zde každý pohyb ihned detekován a zaznamenán v počítači v reálném čase. Pacient i terapeut tak mají k dispozici velice důležitou zpětnou vazbu a cenné údaje.

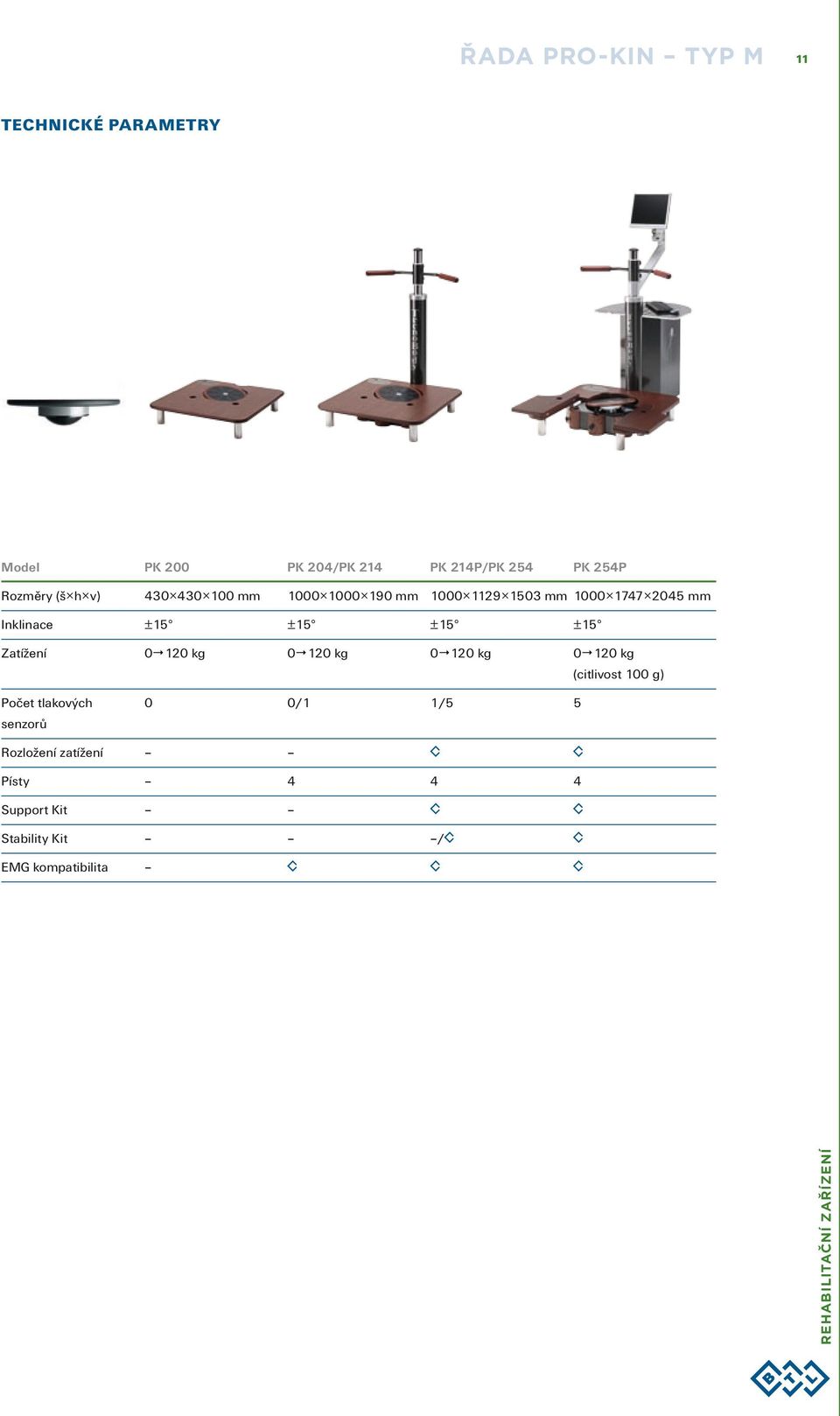

11 řada Pro-Kin typ M 11 technické parametry Model PK 200 PK 204/PK 214 PK 214P/PK 254 PK 254P Rozměry (š h v) mm mm mm mm Inklinace ±15 ±15 ±15 ±15 Zatížení kg kg kg kg (citlivost 100 g) Počet tlakových 0 0/1 1/5 5 senzorů Rozložení zatížení Písty Support Kit Stability Kit / EMG kompatibilita rehabilitační zařízení

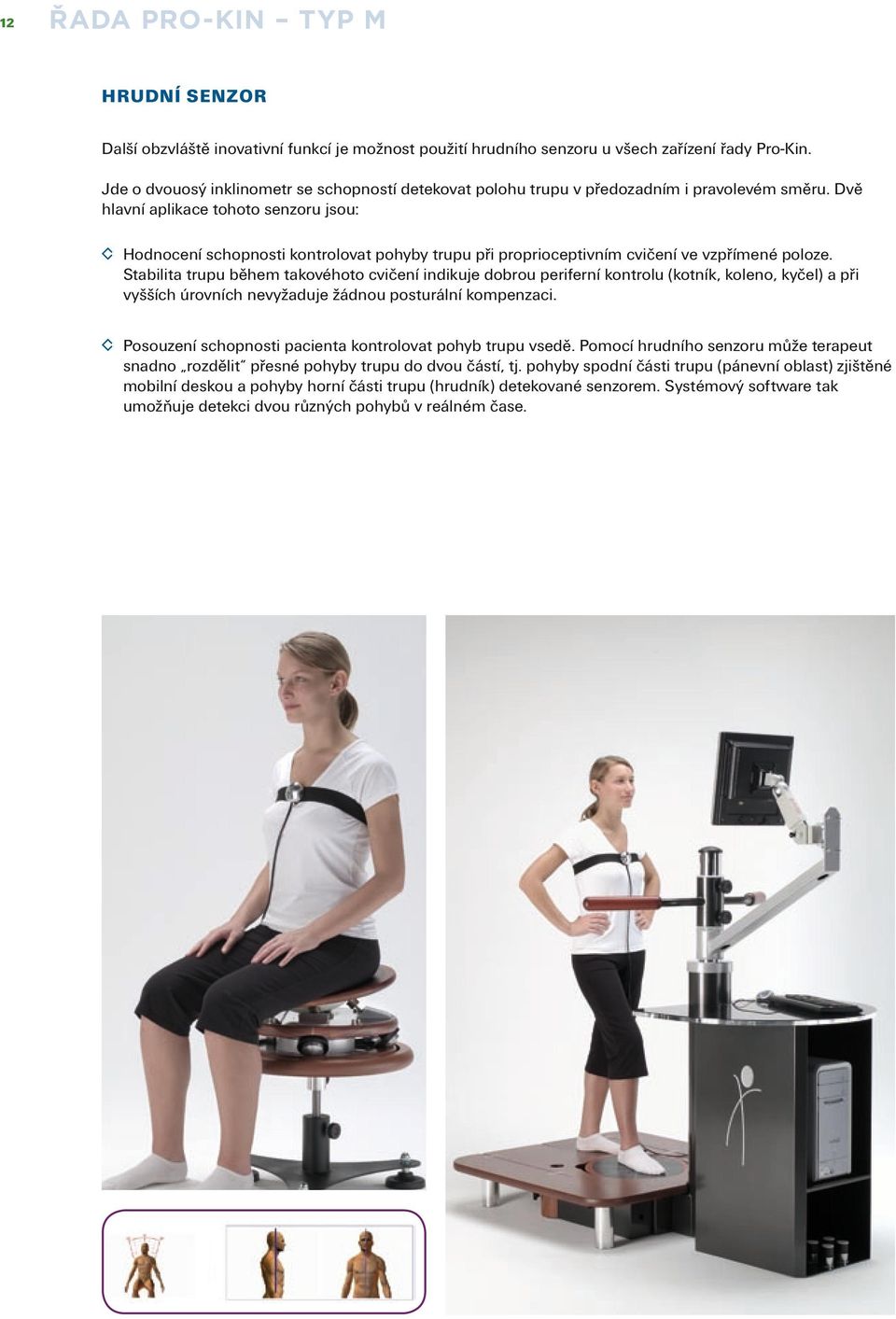

12 12 řada Pro-Kin typ M Hrudní senzor Další obzvláště inovativní funkcí je možnost použití hrudního senzoru u všech zařízení řady Pro-Kin. Jde o dvouosý inklinometr se schopností detekovat polohu trupu v předozadním i pravolevém směru. Dvě hlavní aplikace tohoto senzoru jsou: Hodnocení schopnosti kontrolovat pohyby trupu při proprioceptivním cvičení ve vzpřímené poloze. Stabilita trupu během takovéhoto cvičení indikuje dobrou periferní kontrolu (kotník, koleno, kyčel) a při vyšších úrovních nevyžaduje žádnou posturální kompenzaci. Posouzení schopnosti pacienta kontrolovat pohyb trupu vsedě. Pomocí hrudního senzoru může terapeut snadno rozdělit přesné pohyby trupu do dvou částí, tj. pohyby spodní části trupu (pánevní oblast) zjištěné mobilní deskou a pohyby horní části trupu (hrudník) detekované senzorem. Systémový software tak umožňuje detekci dvou různých pohybů v reálném čase.

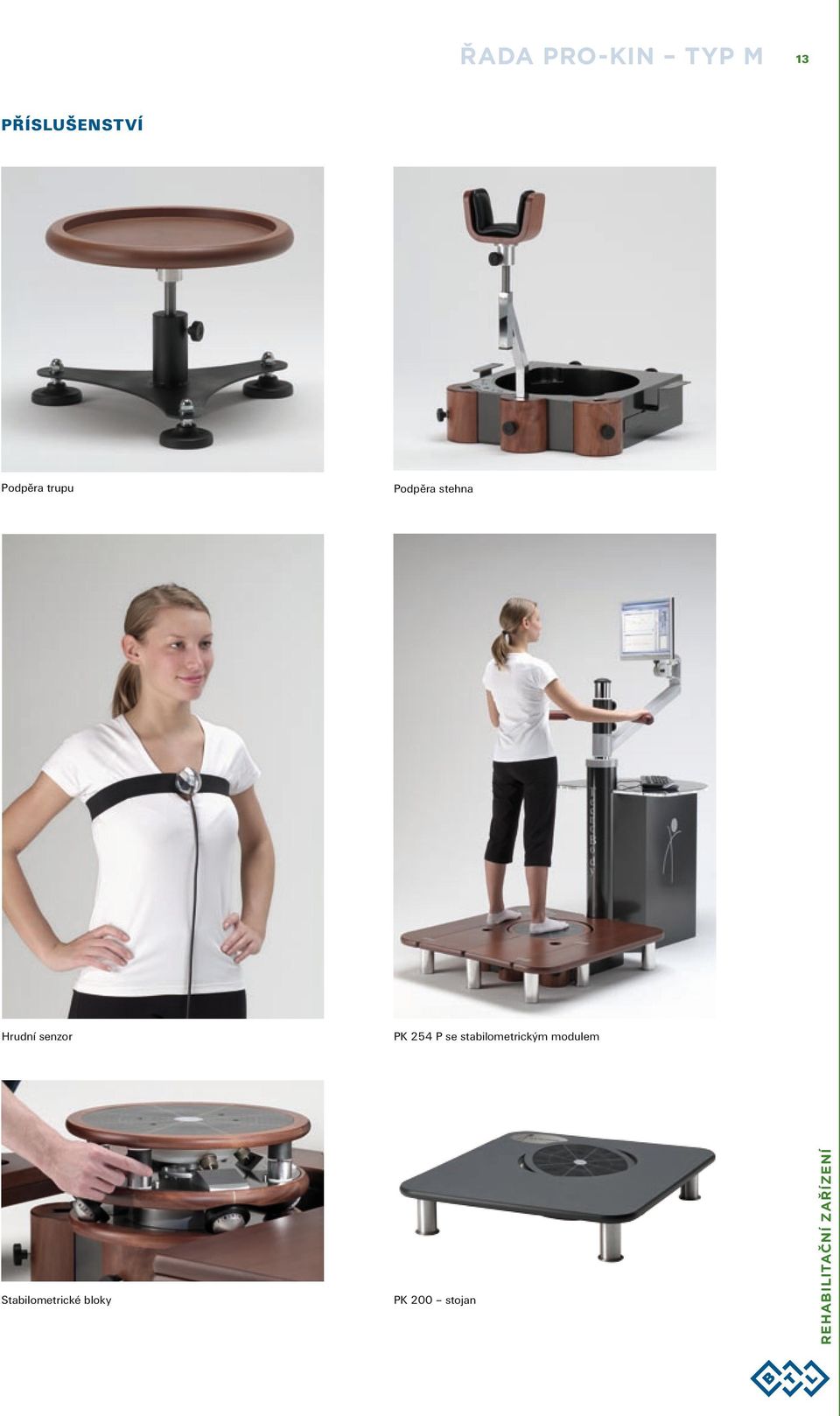

13 řada Pro-Kin typ M 13 Příslušenství Podpěra trupu Podpěra stehna hrudní senzor PK 254 P se stabilometrickým modulem Stabilometrické bloky PK 200 stojan rehabilitační zařízení

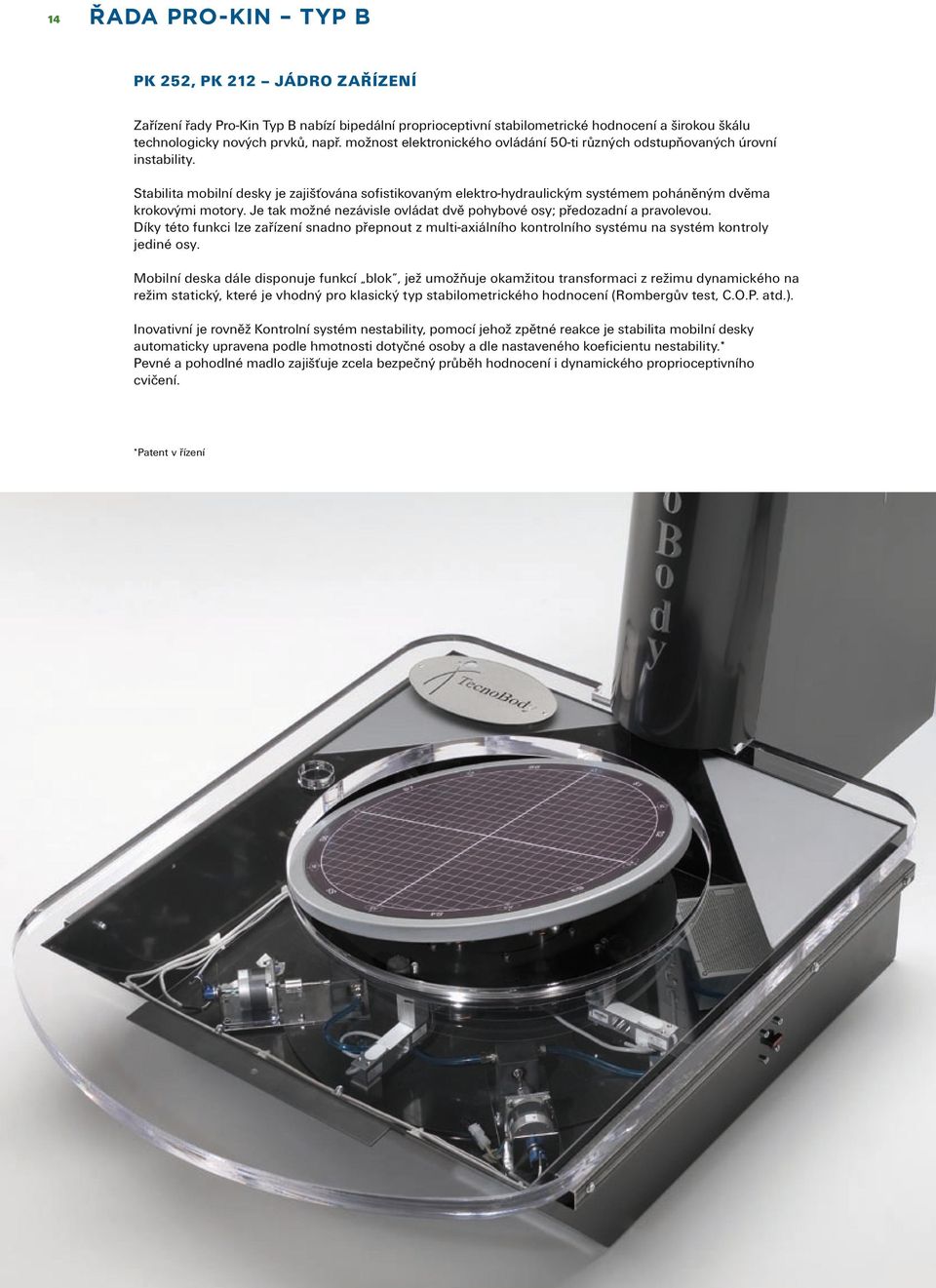

14 14 řada Pro-Kin typ B PK 252, PK 212 Jádro zařízení Zařízení řady Pro-Kin Typ B nabízí bipedální proprioceptivní stabilometrické hodnocení a širokou škálu technologicky nových prvků, např. možnost elektronického ovládání 50-ti různých odstupňovaných úrovní instability. Stabilita mobilní desky je zajišťována sofistikovaným elektro-hydraulickým systémem poháněným dvěma krokovými motory. Je tak možné nezávisle ovládat dvě pohybové osy; předozadní a pravolevou. Díky této funkci lze zařízení snadno přepnout z multi-axiálního kontrolního systému na systém kontroly jediné osy. Mobilní deska dále disponuje funkcí blok, jež umožňuje okamžitou transformaci z režimu dynamického na režim statický, které je vhodný pro klasický typ stabilometrického hodnocení (Rombergův test, C.O.P. atd.). Inovativní je rovněž Kontrolní systém nestability, pomocí jehož zpětné reakce je stabilita mobilní desky automaticky upravena podle hmotnosti dotyčné osoby a dle nastaveného koeficientu nestability.* Pevné a pohodlné madlo zajišťuje zcela bezpečný průběh hodnocení i dynamického proprioceptivního cvičení. *Patent v řízení

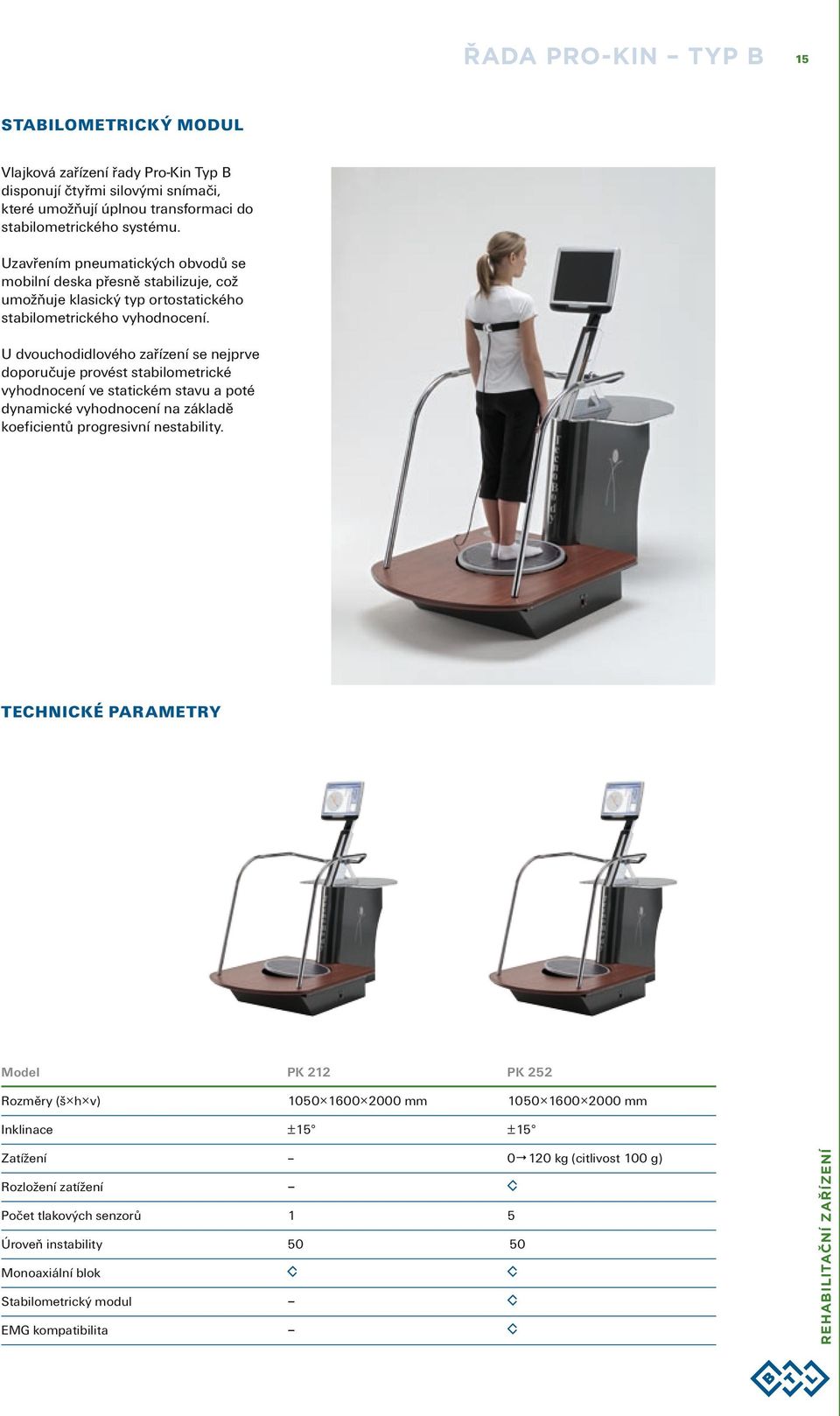

15 řada Pro-Kin typ B 15 Stabilometrický modul Vlajková zařízení řady Pro-Kin Typ B disponují čtyřmi silovými snímači, které umožňují úplnou transformaci do stabilometrického systému. Uzavřením pneumatických obvodů se mobilní deska přesně stabilizuje, což umožňuje klasický typ ortostatického stabilometrického vyhodnocení. U dvouchodidlového zařízení se nejprve doporučuje provést stabilometrické vyhodnocení ve statickém stavu a poté dynamické vyhodnocení na základě koeficientů progresivní nestability. technické parametry Model PK 212 PK 252 Rozměry (š h v) mm mm Inklinace ±15 ±15 Zatížení kg (citlivost 100 g) Rozložení zatížení Počet tlakových senzorů 1 5 Úroveň instability Monoaxiální blok Stabilometrický modul EMG kompatibilita rehabilitační zařízení

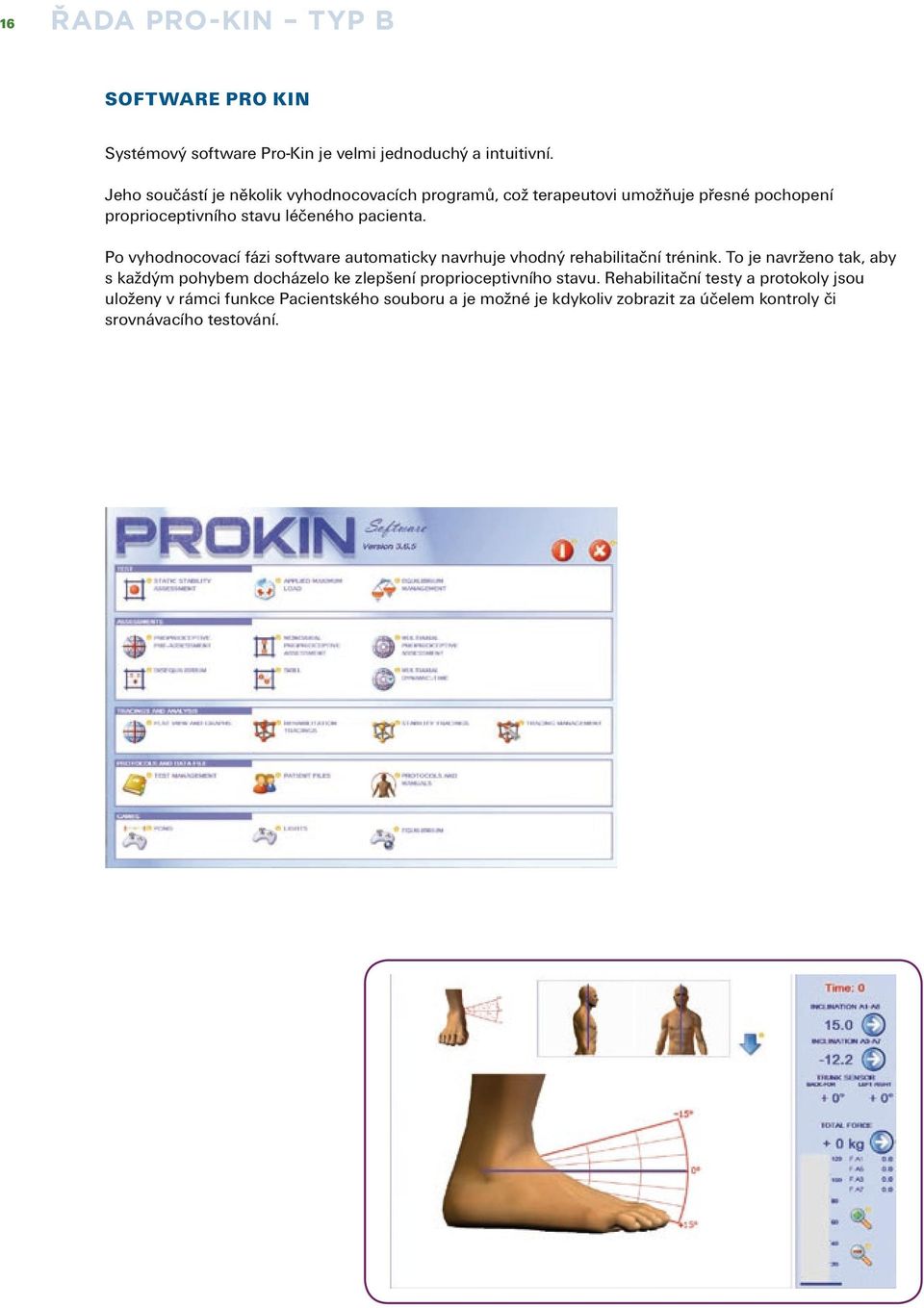

16 16 řada Pro-Kin typ B Software Pro Kin Systémový software Pro-Kin je velmi jednoduchý a intuitivní. Jeho součástí je několik vyhodnocovacích programů, což terapeutovi umožňuje přesné pochopení proprioceptivního stavu léčeného pacienta. Po vyhodnocovací fázi software automaticky navrhuje vhodný rehabilitační trénink. To je navrženo tak, aby s každým pohybem docházelo ke zlepšení proprioceptivního stavu. Rehabilitační testy a protokoly jsou uloženy v rámci funkce Pacientského souboru a je možné je kdykoliv zobrazit za účelem kontroly či srovnávacího testování.

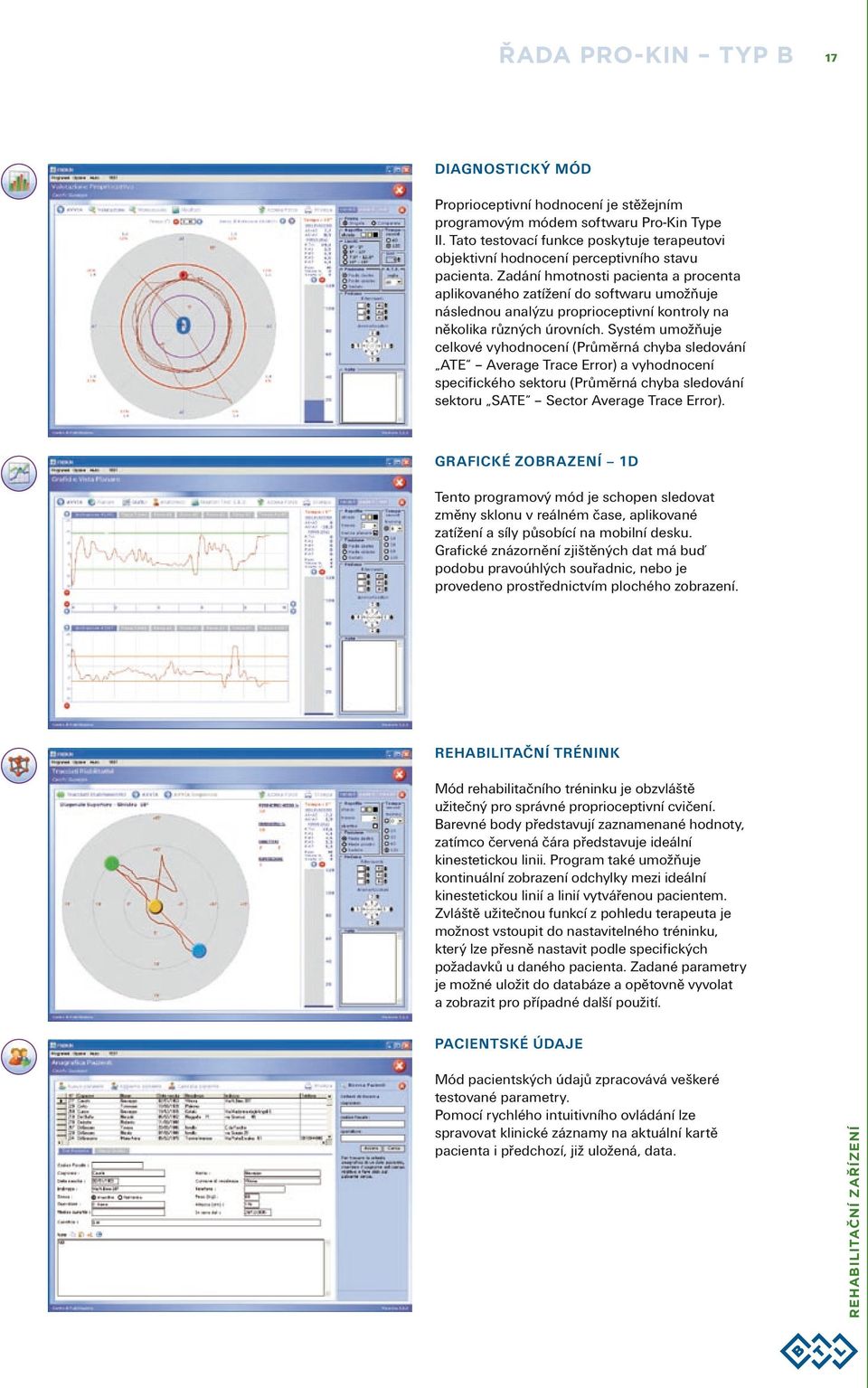

17 řada Pro-Kin typ B 17 diagnostický mód Proprioceptivní hodnocení je stěžejním programovým módem softwaru Pro-Kin Type II. Tato testovací funkce poskytuje terapeutovi objektivní hodnocení perceptivního stavu pacienta. Zadání hmotnosti pacienta a procenta aplikovaného zatížení do softwaru umožňuje následnou analýzu proprioceptivní kontroly na několika různých úrovních. Systém umožňuje celkové vyhodnocení (Průměrná chyba sledování ATE Average Trace Error) a vyhodnocení specifického sektoru (Průměrná chyba sledování sektoru SATE Sector Average Trace Error). grafické zobrazení 1D Tento programový mód je schopen sledovat změny sklonu v reálném čase, aplikované zatížení a síly působící na mobilní desku. Grafické znázornění zjištěných dat má buď podobu pravoúhlých souřadnic, nebo je provedeno prostřednictvím plochého zobrazení. rehabilitační trénink Mód rehabilitačního tréninku je obzvláště užitečný pro správné proprioceptivní cvičení. Barevné body představují zaznamenané hodnoty, zatímco červená čára představuje ideální kinestetickou linii. Program také umožňuje kontinuální zobrazení odchylky mezi ideální kinestetickou linií a linií vytvářenou pacientem. Zvláště užitečnou funkcí z pohledu terapeuta je možnost vstoupit do nastavitelného tréninku, který lze přesně nastavit podle specifických požadavků u daného pacienta. Zadané parametry je možné uložit do databáze a opětovně vyvolat a zobrazit pro případné další použití. pacientské údaje Mód pacientských údajů zpracovává veškeré testované parametry. Pomocí rychlého intuitivního ovládání lze spravovat klinické záznamy na aktuální kartě pacienta i předchozí, již uložená, data. rehabilitační zařízení

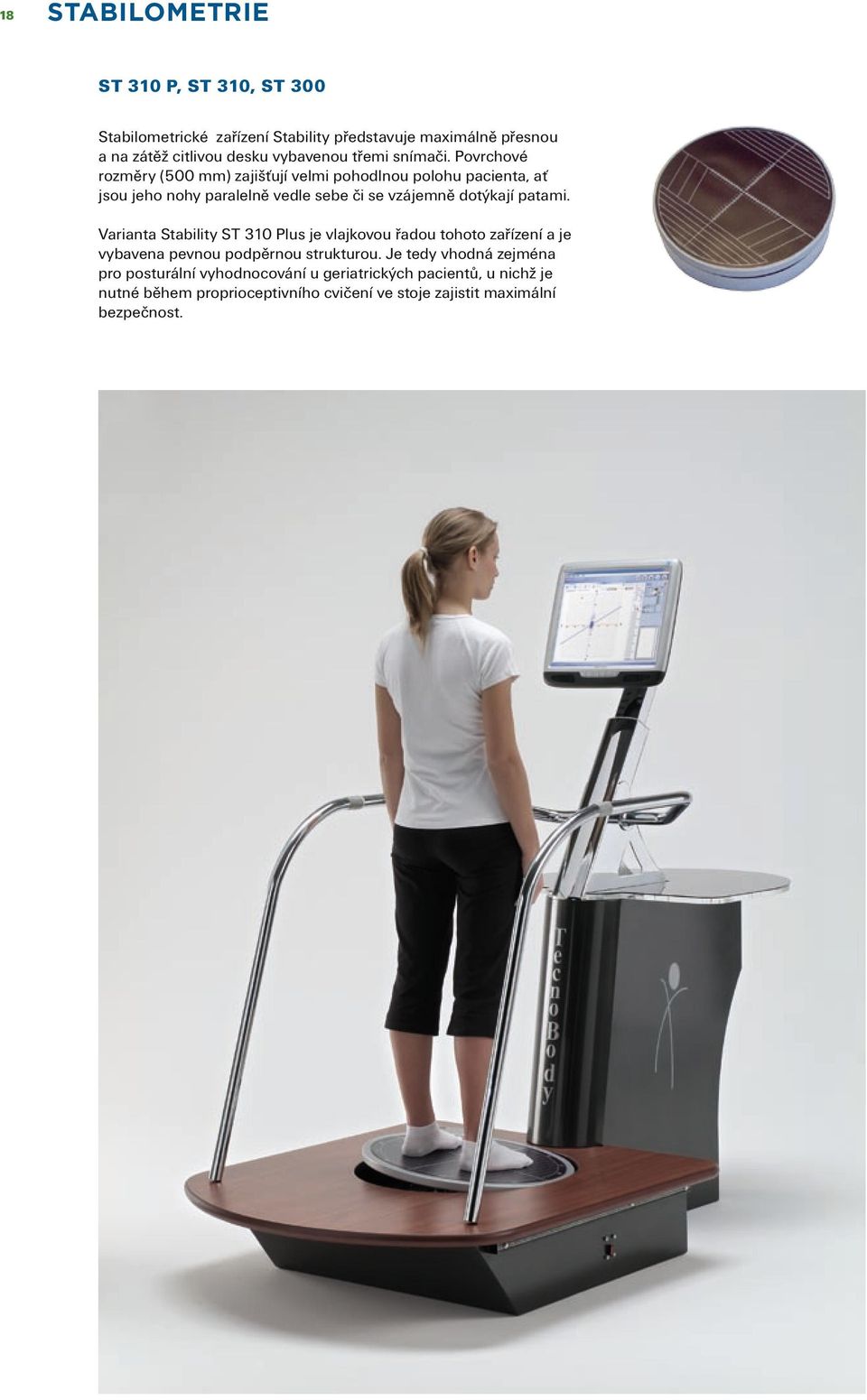

18 18 Stabilometrie ST 310 P, ST 310, ST 300 Stabilometrické zařízení Stability představuje maximálně přesnou a na zátěž citlivou desku vybavenou třemi snímači. Povrchové rozměry (500 mm) zajišťují velmi pohodlnou polohu pacienta, ať jsou jeho nohy paralelně vedle sebe či se vzájemně dotýkají patami. Varianta Stability ST 310 Plus je vlajkovou řadou tohoto zařízení a je vybavena pevnou podpěrnou strukturou. Je tedy vhodná zejména pro posturální vyhodnocování u geriatrických pacientů, u nichž je nutné během proprioceptivního cvičení ve stoje zajistit maximální bezpečnost.

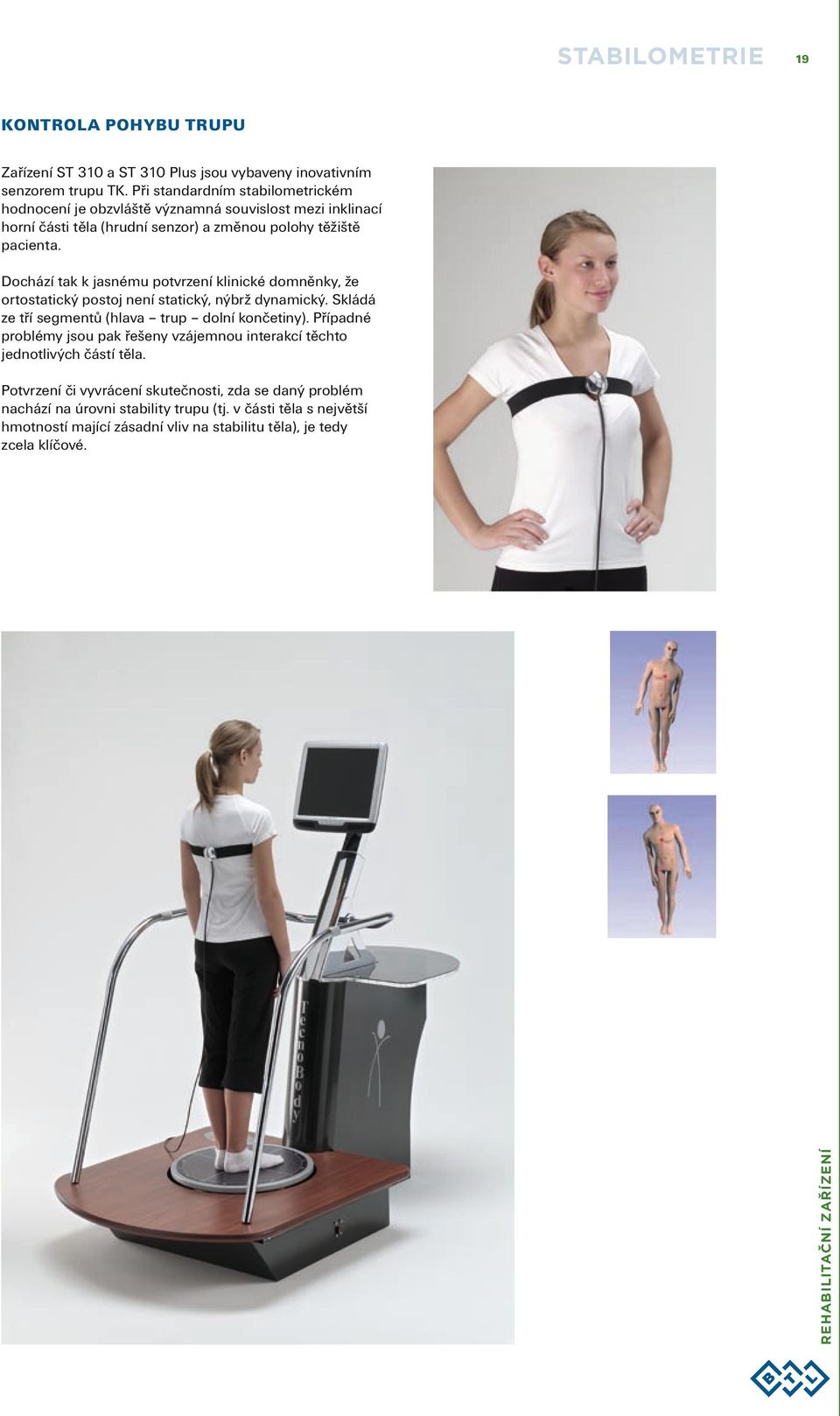

19 Stabilometrie 19 Kontrola pohybu trupu Zařízení ST 310 a ST 310 Plus jsou vybaveny inovativním senzorem trupu TK. Při standardním stabilometrickém hodnocení je obzvláště významná souvislost mezi inklinací horní části těla (hrudní senzor) a změnou polohy těžiště pacienta. Dochází tak k jasnému potvrzení klinické domněnky, že ortostatický postoj není statický, nýbrž dynamický. Skládá ze tří segmentů (hlava trup dolní končetiny). Případné problémy jsou pak řešeny vzájemnou interakcí těchto jednotlivých částí těla. Potvrzení či vyvrácení skutečnosti, zda se daný problém nachází na úrovni stability trupu (tj. v části těla s největší hmotností mající zásadní vliv na stabilitu těla), je tedy zcela klíčové. rehabilitační zařízení

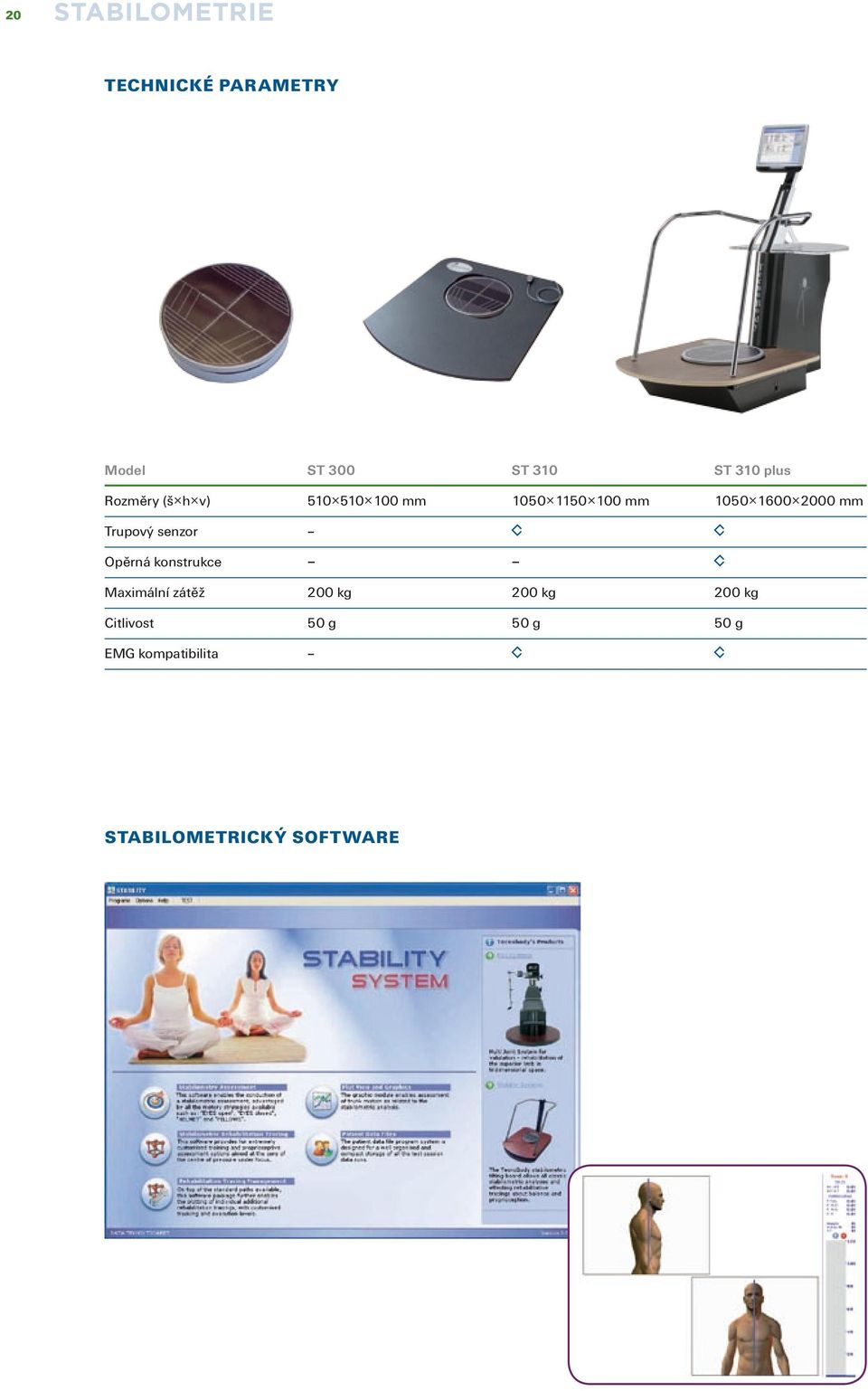

20 20 Stabilometrie technické parametry Model st 300 st 310 st 310 plus Rozměry (š h v) mm mm mm Trupový senzor Opěrná konstrukce Maximální zátěž 200 kg 200 kg 200 kg Citlivost 50 g 50 g 50 g EMG kompatibilita stabilometrický Software

21 Stabilometrie 21 diagnostický mód Diagnostický mód představuje hlavní programový modul stabilometrického softwaru. Díky tomuto modulu může terapeut vyhodnotit změny polohy těžiště (COP) léčeného pacienta. Software informuje o mnoha důležitých údajích, např.: Průměrný X COP a Y COP Standardní odchylka A-P Standardní odchylka M-L Průměrná rychlost A-P Průměrná rychlost M-L Perimetr Oblast elipsy Přímý úhel regrese Úhel elipsy GRAFICKÉ ZOBRAZENÍ 2D FLAT VIEW Modul grafického zobrazení 2D je obzvláště užitečný, když je během cvičení či vyhodnocování používán senzor hrudníku. Jedním z nejzajímavějších prvků tohoto modulu je současné grafické ztvárnění dvou kulových útvarů. Modrý představuje oscilaci Působiště tlaku (COP Centre of Pressure) na zátěž detekující desce, zatímco červený představuje sledování inklinace trupu zjištěné trupovým senzorem. Srovnávací analýza těchto grafů má významné klinické využití. rehabilitační trénink Nastavení správného rehabilitačního protokolu po stabilometrickém vyhodnocení je velmi důležité. S ohledem na usnadnění práce terapeutům při hledání co nejlepší motorické strategie pro stabilometrická cvičení pacienta, je možné využít výkonného a flexibilního módu rehabilitačního tréninku. Tento mód má grafickou podobu linie (červená) a kruhů znázorňujících konec pohybu. Motorická cvičení, která jsou po pacientovi vyžadována, je tedy nutné provádět a udržovat uvnitř této linie. Jakmile se linie vytvářená pacientem odchýlí od přednastavené červené linie, ozve se akustický signál zpětné vazby. Pacientské údaje Programový mód pacientských údajů zpracovává nejdůležitější testovací údaje stabilometrického softwaru. Pomocí programového menu lze ukládat a spravovat jak klinické záznamy na kartě pacienta, tak i předchozí, již uložené, údaje o testování. Použitím relevantních programových funkcí může terapeut studovat analytické údaje každého testu, vyvolávat a zobrazovat grafy, porovnávat údaje nebo grafické linie rehabilitačního sledování různých osob, stejně tak i zobrazit kompletní pacientskou kartu, do níž lze zaznamenávat individuální cvičení a související poznámky. rehabilitační zařízení

22 22 Multi-joint system Ramenní kloub kvůli své složitosti vždy fascinoval svět rehabilitace. Rameno je nejsložitější kloub lidského těla, a to nejen ve smyslu rozsahu pohybu kloubu, ale také co se týče struktury svalů a šlach odpovídajících za jeho ovládání a stabilitu. Jelikož se ramenní kloub nachází mezi středem těla (tj. hruď jakožto referenční bod) a distální částí těla (ruka), představuje perceptivní osu otáčení zcela zásadního významu. V rameni se nachází velké množství proprioceptivních senzorů a kloub tudíž řídí a koordinuje všechny pohyby horní končetiny ve smyslu trojrozměrné perceptivní explorace.

23 Multi-joint system 23 Během několika posledních let se pro ramenní kloub pokusila vyvinout diagnostické / rehabilitační zařízení celá řada společností; šlo např. o klasické mechanické pojetí zahrnující však pouze jednu osu rotace. Tento přístup je pochopitelný vzhledem ke skutečnosti, že mnohé rehabilitační nástroje byly navrženy pro rehabilitaci kolenního kloubu (pro kloub s jednou rotační osou) a poté upraveny pro horní končetinu. Tento problém mechanického uspořádání je tedy přítomen téměř u všech zařízení, jež jsou dnes k dispozici, a to bez ohledu na to, jaké je použito nastavení síly odporu (isotonické, pasivní mobilizace, isokinetické). Za posledních deset let přinesla neuro-rehabilitace další důkazy o tom, že toto mechanické uspořádání skutečně představuje společný problém většiny rehabilitačních zařízení. Ztráta perceptivních informací při poškození centrálního nervového systému (hemiplegie) nebo částečné ztráty při lokální aferentní deficienci (protéza), nutně vyžadují rehabilitaci zaměřenou na perceptivní exploraci prostoru. V poslední době dochází k rozšíření nabídky pomůcek, jejichž cílem je pomoci pacientům dodržovat specifické trajektorie za účelem poskytnutí percepce komplexních pohybů v rámci volného kloubního prostoru. Jde tedy o pohyb bez mechanického omezení, jenž se maximálně blíží přirozené biomechanice ramenního kloubu. Užitečnost volného pohybu ramene potvrzují i rehabilitační metody ve vodě, jež mají především tyto tři výhody: svobodu pohybu, částečné odlehčení hmotnosti paže při nízkých rychlostech pohybu, posílení svalů a vaziva při střední / vysoké rychlosti pohybu. Značná omezení doposud využívaných percepčních metod, tedy využití předem určených trajektorií či rehabilitace ve vodě, způsobuje fakt, že tyto metody nelze přesně kvantifikovat a není tudíž možné dosáhnout žádného správného vyhodnocení. S ohledem na výše uvedené skutečnosti je tedy zřejmé, že léčba či posouzení stavu ramenního kloubu a celé horní končetiny vyžaduje jakýsi globální přístup k rehabilitačnímu procesu. Tím se rozumí takový rehabilitační / vyhodnocující přístup, který si dokáže poradit jak s mechanickými, tak s neuro-percepčními aspekty problematiky rehabilitace ramenního kloubu. Z těchto důvodů jsme vytvořili náš Multi-Joint System (MJS), robotický systém pro rehabilitaci paže. rehabilitační zařízení

24 24 Multi-joint system volnost pohybu Rameno zařízení je umístěno paralelně s končetinou pacienta. Jedná se o kvalitní antropomorfní rameno sestrojené na základě kybernetických principů. Mechanické rameno je vybaveno čtyřmi rozsahy volnosti pohybu a nabízí tak pacientovi svobodu pohybu ramenního kloubu v rámci trojrozměrného prostoru. Každý jednotlivý pohyb je navíc okamžitě detekován. Podobně jak tomu bylo doposud, pacient i zde kopíruje předem určené trajektorie dle počítačové obrazovky, čímž dochází k maximálně komplexní exploraci, kterou kloub umožňuje. Tyto pohyby jsou však nyní přesně zaznamenávány pro následné vyhodnocení a porovnání s referenčními indexy, které terapeutovi poskytují možnost sestavit přesný rehabilitační program vytvořený přímo na míru danému pacientovi.

25 Multi-joint system 25 Ovládání síly Tři základní osy pohybu (předo zadní, abdukce addukce, vnitřní vnější rotace) jsou příliš důležité na to, aby byly ovládány a nastavovány pomocí stejných intenzit síly. Svaly, jež odpovídají za předozadní pohyb ramene, tedy deltový sval a biceps, působí mnohem menší silou než svaly při abdukci addukci (např. velký prsní sval). Multi-Joint System (MJS) byl proto vybaven třemi na sobě nezávislými jednotkami ovládání síly. Ty zaručují, že potenciál zařízení je maximálně využit, a že na všechny uvedené svalové partie působí jiná intenzita. Jedna jednotka zodpovídá za předozadní pohyb, další za abdukci/addukci a třetí za vnitřní/vnější rotaci ramene. Motorická cvičení jsou pod dokonalou kontrolou a jsou plně monitorována. F2 F1 F3 rehabilitační zařízení

26 26 Multi-joint system Light-G cvičení bez gravitační zátěže Funkce Light-G je nesmírně užitečná, neboť umožňuje snížení váhy paže na úrovni kloubu. Zařízení v podstatě vytváří protitlak působící zespodu směrem vzhůru, což pacientovi umožňuje exploraci specifických kloubních prostorů, a to i během akutních fází. Takovéto rehabilitační metody se často používají ve vodě, kde je pacient vystaven hydrostatické síle vyvolané ponořením těla. MJS využívá podobného principu, neboť pomáhá terapeutovi nastavit tlak zařízení na základě svalového výkonu, který je po pacientovi vyžadován. V tomto kompenzačním módu nastavení zátěže je možné i zcela potlačit váhu paže. Tím dochází ke kompletnímu odlehčení a pacient tak vstupuje do úvodní fáze perceptivní explorace naprosto bez zátěže.

27 27 rehabilitační zařízení

28 28 Multi-joint system Software MJS Po úvodní vyhodnocovací fázi umožňují softwarové aplikace terapeutovi zvolit konkrétní rehabilitační trénink, což výrazně usnadňuje systémový přístup k celému procesu. Podobně jako v předchozích případech, terapeut může i zde zakreslit specifické pohybové trajektorie rehabilitace na obrazovku počítače v rámci zcela volných, trojrozměrných kloubních prostorů. Pacient tak vidí jasné srovnání v reálném čase; porovnání svého individuálního pohybu a pohybu referenčního. Získá tím velice přesnou zpětnou vazbu a trajektorie následných požadovaných pohybů lze tak mnohem lépe nastavit.

29 Multi-joint system 29 diagnostický mód Diagnostický mód nabízí trojrozměrnou exploraci ramene ve vztahu k rozsahu detekovaného pohybu. Tento test umožňuje terapeutovi nastavit řadu indikátorů, např. proprioceptivní citlivost, mobilitu kloubu a sílu vyvinutou v izometrickém módu. grafické zobrazení Tento programový modul nabízí jasné a přehledné zobrazení trojrozměrného pohybu ramene, a to buď v módu plochého zobrazení Flat View nebo v módu grafickém či anatomickém. Velice užitečná je i funkce tlačítko bolesti, které pacient stiskne v okamžiku, kdy během procesu explorace kloubu narazí na bolestivý bod. Souřadnice bodů bolesti jsou uloženy a lze je později, v rámci následné analýzy, opětovně zobrazit. rehabilitační trénink Mód rehabilitační trénink je určen pro provádění správných proprioceptivních cvičení a pro přesné lokální vyhodnocení. Barevné oblasti představují povinné a vynucené transitní body (s ohledem na polohu kloubu), zatímco červená linie představuje ideální kinestetickou cestu. Program nabízí neustálé zobrazení odchylky mezi ideální kinestetickou linií a linií vytvářenou pacientem. Dochází tak ke kvantifikaci pacientovy proprioceptivní citlivosti. pacientské údaje Programový mód pacientských údajů představuje datový soubor, který zpracovává veškeré záznamy z jednotlivých sezení. Zde je možné spravovat údaje ze zdravotní záznamové karty pacienta, ale také záznamy ze cvičení, které jsou v zařízení uloženy. Modul nabízí snadné, intuitivní programové funkce, které jsou neustále k dispozici. rehabilitační zařízení

30 30 Multi-joint system Technické údaje Mod. MJS 403 Mod. MJS 403 plus Rozměry Technické specifikace ELEVACE ROZLIŠENÍ 1/10 ABDUKCE - ADDUKCE ROZLIŠENÍ 1/10 FLEXE- HORIZONTÁLNÍ FLEXE - EXTENZE ROZLIŠENÍ 1/10 VNITŘNÍ - VNĚJŠÍ ROTACE ROZLIŠENÍ 1/10 F1 ELEVACE 50 Nm a 100 PSI ROZLIŠENÍ 1 Nm F2 ABDUKCE - ADDUKCE 50 Nm a 100 PSI ROZLIŠENÍ 1 Nm F2 VNIT. ROT., VNĚJ. ROT. 30 Nm a 100 PSI ROZLIŠENÍ 1 Nm VZORKOVACÍ FREKVENCE SÍŤOVÉ NAPÁJENÍ 20 Hz 24 VL DC PC ROZHRANÍ RS 232

31 systém pro kinematickou analýzu 31 rehabilitační zařízení Další analyticko terapeutické přístroje z produkce TecnoBody motion analysis tma

32 32 isokinetický posilovací přístroj isomove

33 další rehabilitační produkty BTL 33 BTL nabízí řadu dalších výrobků. Podrobnosti o nich naleznete v samostatných prospektech. BTL-5000 kombinovaný přístroj pro fyzikální terapii lehátka lehátka s pevnou i motorově nastavitelnou výškou vodoléčba kompletní sortiment akrylátových i nerezových van celotělové vany vířivé vany pro horní a dolní končetiny skotské střiky porodní vany parafínové a vodní lázně vysokovýkonový laser rehabilitační zařízení

34 34 Další produkty BTL rázová vlna rázová vlna (přenosná) spa capsule multifunkční vanové boxy lymfodrenáž Exilis nejnovější neinvazivní terapeutická metoda určená k redukci přebytečných tukových polštářů

35 35 rehabilitační zařízení
