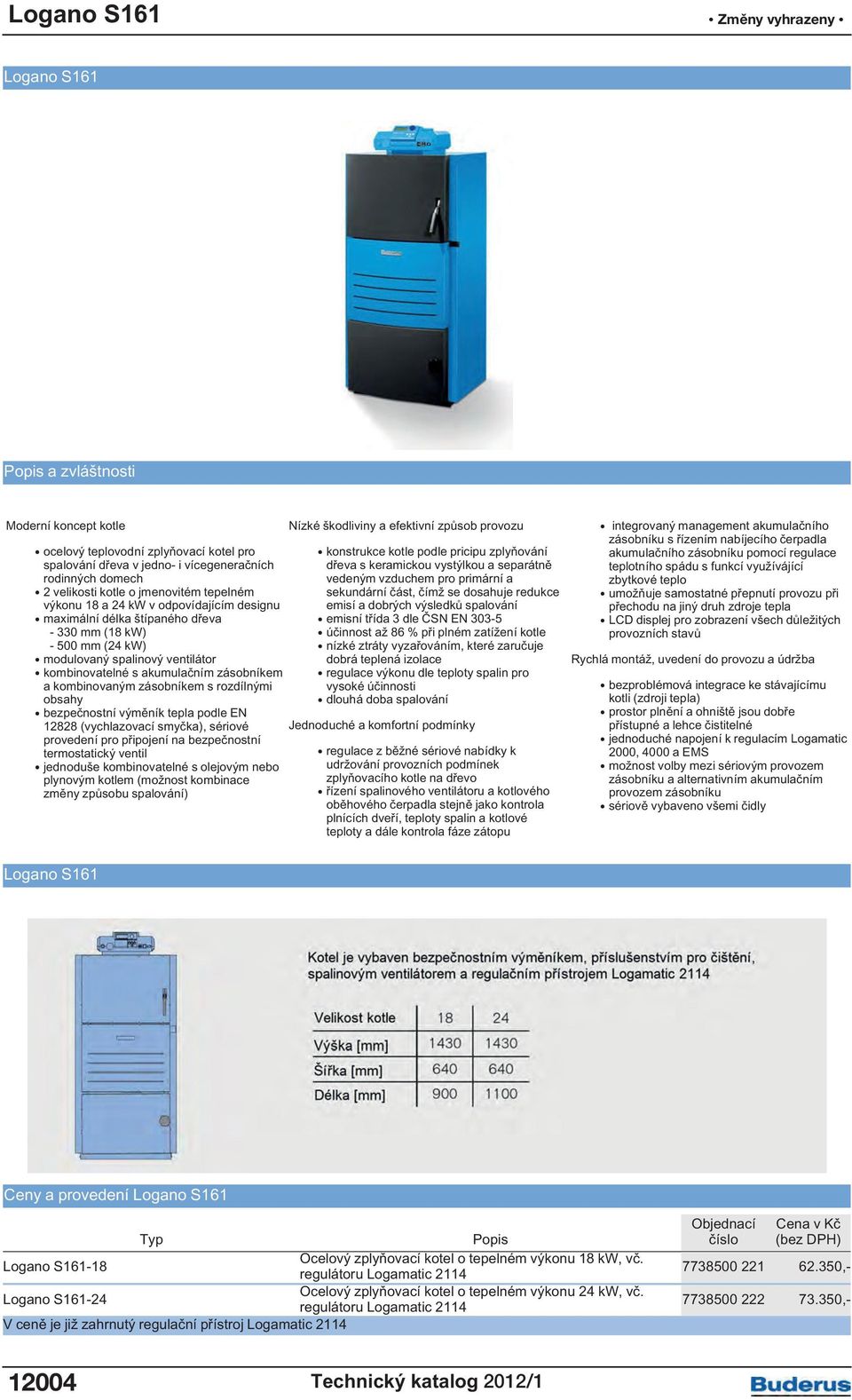

1 Změny vyhrazeny Logano S161 a zvláštnosti Moderní koncept kotle ocelový teplovodní zplyňovací kotel pro spalování dřeva v jedno- i vícegeneračních rodinných domech 2 velikosti kotle o jmenovitém tepelném výkonu 18 a 24 kw v odpovídajícím designu maximální délka štípaného dřeva mm (18 kw) mm (24 kw) modulovaný spalinový ventilátor kombinovatelné s akumulačním zásobníkem a kombinovaným zásobníkem s rozdílnými obsahy bezpečnostní výměník tepla podle EN (vychlazovací smyčka), sériové provedení pro připojení na bezpečnostní termostatický ventil jednoduše kombinovatelné s olejovým nebo plynovým kotlem (možnost kombinace změny způsobu spalování) Nízké škodliviny a efektivní způsob provozu konstrukce kotle podle pricipu zplyňování dřeva s keramickou vystýlkou a separátně vedeným vzduchem pro primární a sekundární část, čímž se dosahuje redukce emisí a dobrých výsledků spalování emisní třída 3 dle ČSN EN účinnost až 86 % při plném zatížení kotle nízké ztráty vyzařováním, které zaručuje dobrá teplená izolace regulace výkonu dle teploty spalin pro vysoké účinnosti dlouhá doba spalování Jednoduché a komfortní podmínky regulace z běžné sériové nabídky k udržování provozních podmínek zplyňovacího kotle na dřevo řízení spalinového ventilátoru a kotlového oběhového čerpadla stejně jako kontrola plnících dveří, teploty spalin a kotlové teploty a dále kontrola fáze zátopu integrovaný management akumulačního zásobníku s řízením nabíjecího čerpadla akumulačního zásobníku pomocí regulace teplotního spádu s funkcí využívájící zbytkové teplo umožňuje samostatné přepnutí provozu při přechodu na jiný druh zdroje tepla LCD displej pro zobrazení všech důležitých provozních stavů Rychlá montáž, uvedení do provozu a údržba bezproblémová integrace ke stávajícímu kotli (zdroji tepla) prostor plnění a ohniště jsou dobře přístupné a lehce čistitelné jednoduché napojení k regulacím Logamatic 2000, 4000 a EMS možnost volby mezi sériovým provozem zásobníku a alternativním akumulačním provozem zásobníku sériově vybaveno všemi čidly Logano S161 Ceny a provedení Logano S161 Logano S Ocelový zplyňovací kotel o tepelném výkonu 18 kw, vč. regulátoru Logamatic 2114 Logano S Ocelový zplyňovací kotel o tepelném výkonu 24 kw, vč. regulátoru Logamatic 2114 V ceně je již zahrnutý regulační přístroj Logamatic 2114 Objednací číslo Cena v Kč (bez DPH) , ,

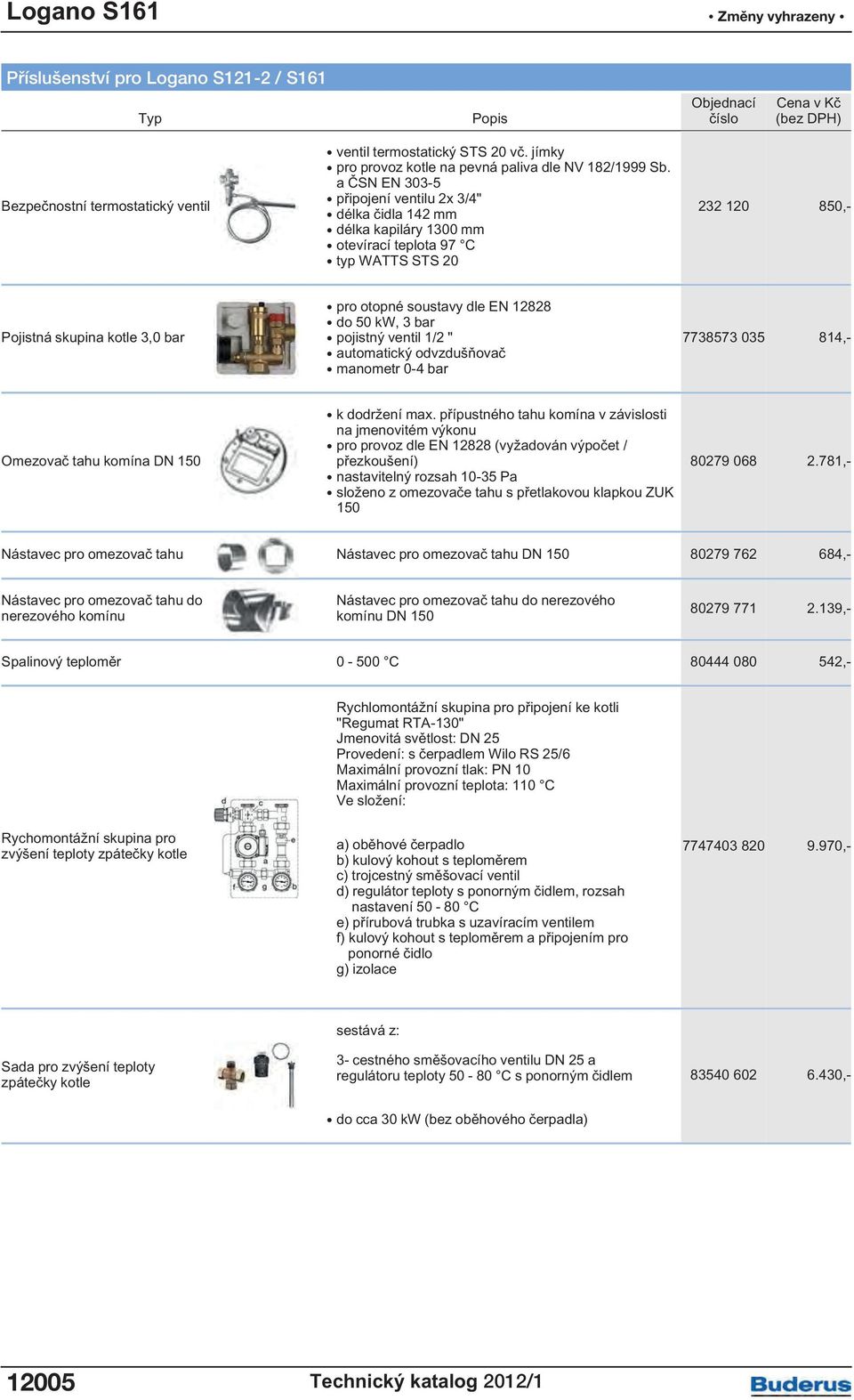

2 Změny vyhrazeny Příslušenství pro pro Logano Logano S161S121-2 / S161 Objednací číslo Cena v Kč (bez DPH) Bezpečnostní termostatický ventil ventil termostatický STS 20 vč. jímky pro provoz kotle na pevná paliva dle NV 182/1999 Sb. a ČSN EN připojení ventilu 2x 3/4" délka čidla 142 mm délka kapiláry 1300 mm otevírací teplota 97 C typ WATTS STS ,- Pojistná skupina kotle 3,0 bar pro otopné soustavy dle EN do 50 kw, 3 bar pojistný ventil 1/2 " automatický odvzdušňovač manometr 0-4 bar ,- Omezovač tahu komína DN 150 k dodržení max. přípustného tahu komína v závislosti na jmenovitém výkonu pro provoz dle EN (vyžadován výpočet / přezkoušení) nastavitelný rozsah Pa složeno z omezovače tahu s přetlakovou klapkou ZUK ,- Nástavec pro omezovač tahu Nástavec pro omezovač tahu DN ,- Nástavec pro omezovač tahu do nerezového komínu Nástavec pro omezovač tahu do nerezového komínu DN ,- Spalinový teploměr C ,- Rychlomontážní skupina pro připojení ke kotli "Regumat RTA-130" Jmenovitá světlost: DN 25 Provedení: s čerpadlem Wilo RS 25/6 Maximální provozní tlak: PN 10 Maximální provozní teplota: 110 C Ve složení: Rychomontážní skupina pro zvýšení teploty zpátečky kotle a) oběhové čerpadlo b) kulový kohout s teploměrem c) trojcestný směšovací ventil d) regulátor teploty s ponorným čidlem, rozsah nastavení C e) přírubová trubka s uzavíracím ventilem f) kulový kohout s teploměrem a připojením pro ponorné čidlo g) izolace ,- Sada pro zvýšení teploty zpátečky kotle sestává z: 3- cestného směšovacího ventilu DN 25 a regulátoru teploty C s ponorným čidlem ,- do cca 30 kw (bez oběhového čerpadla) 12005

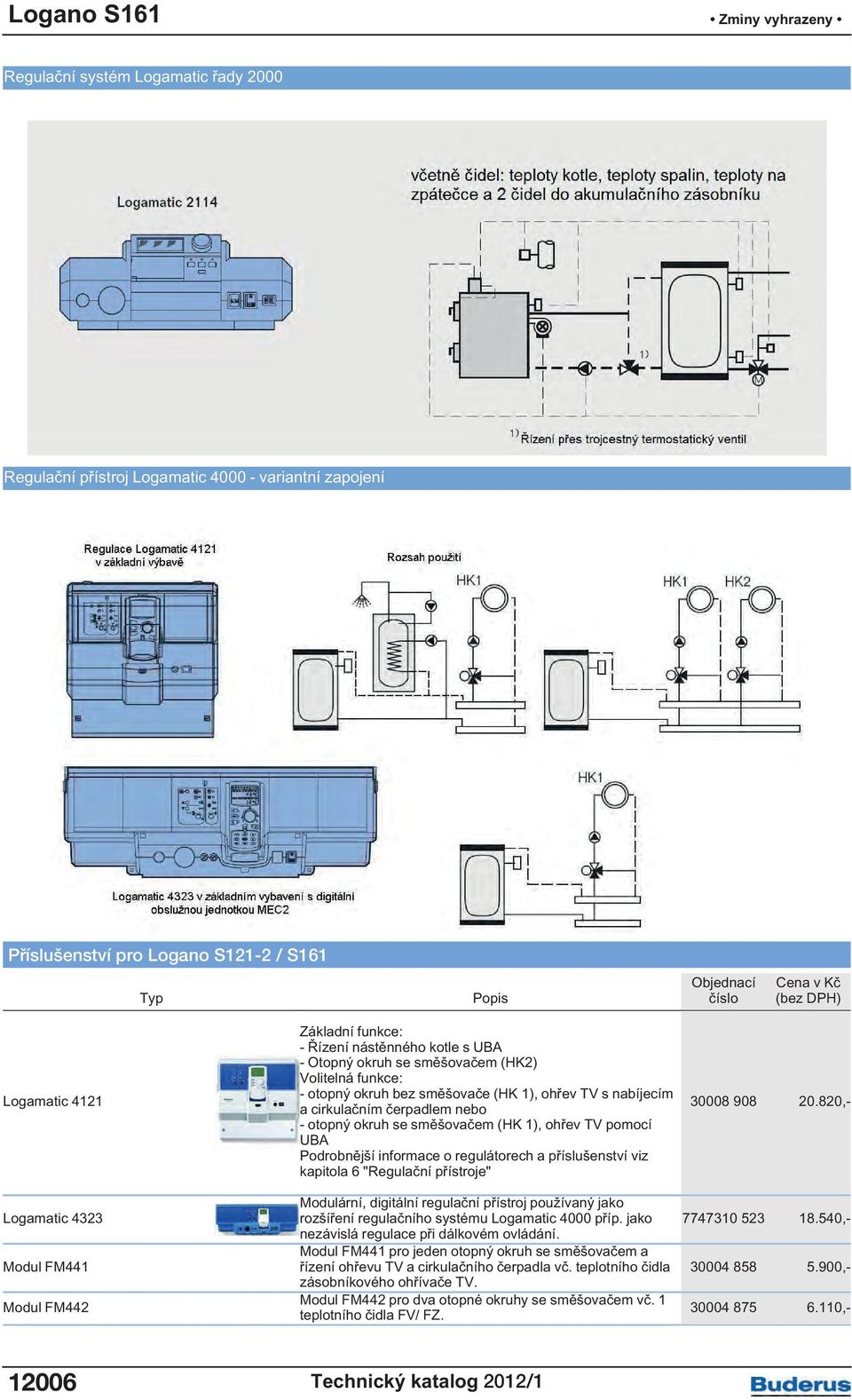

3 Regulační systém Logamatic řady 2000 Regulační přístroj Logamatic variantní zapojení Příslušenství pro pro Logano Logano S161S121-2 / S161 Objednací číslo Cena v Kč (bez DPH) Logamatic 4121 Logamatic 4323 Modul FM441 Modul FM Základní funkce: - Řízení nástěnného kotle s UBA - Otopný okruh se směšovačem (HK2) Volitelná funkce: - otopný okruh bez směšovače (HK 1), ohřev TV s nabíjecím a cirkulačním čerpadlem nebo - otopný okruh se směšovačem (HK 1), ohřev TV pomocí UBA Podrobnější informace o regulátorech a příslušenství viz kapitola 6 "Regulační přístroje" Modulární, digitální regulační přístroj používaný jako rozšíření regulačního systému Logamatic 4000 příp. jako nezávislá regulace při dálkovém ovládání. Modul FM441 pro jeden otopný okruh se směšovačem a řízení ohřevu TV a cirkulačního čerpadla vč. teplotního čidla zásobníkového ohřívače TV. Modul FM442 pro dva otopné okruhy se směšovačem vč. 1 teplotního čidla FV/ FZ , , , ,- Objednací Cena v Kč

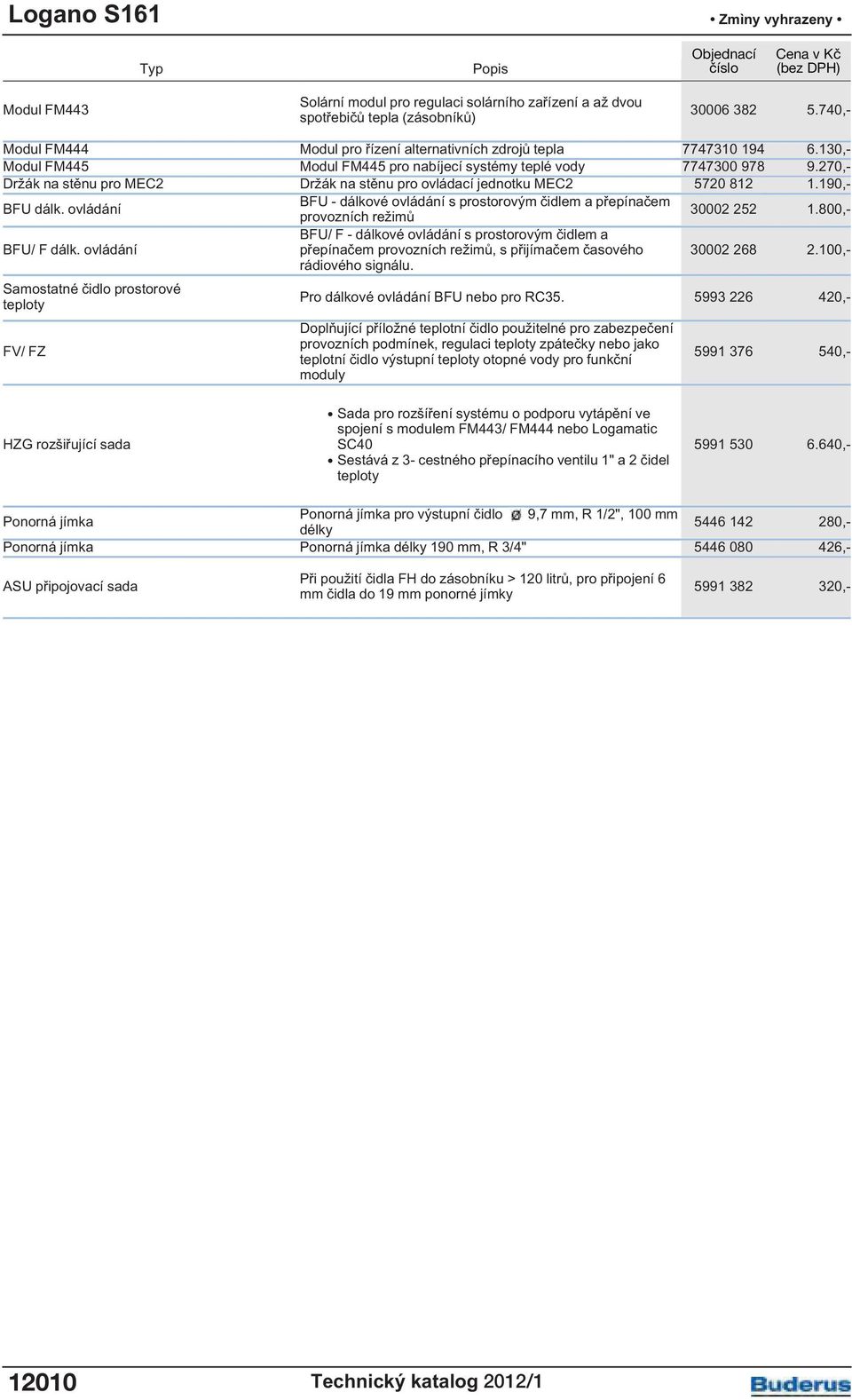

4 Objednací j číslo Cena v Kč (bez DPH) Modul FM443 Solární modul pro regulaci solárního zařízení a až dvou spotřebičů tepla (zásobníků) ,- Modul FM444 Modul pro řízení alternativních zdrojů tepla ,- Modul FM445 Modul FM445 pro nabíjecí systémy teplé vody ,- Držák na stěnu pro MEC2 Držák na stěnu pro ovládací jednotku MEC ,- BFU dálk. ovládání BFU - dálkové ovládání s prostorovým čidlem a přepínačem provozních režimů ,- BFU/ F dálk. ovládání BFU/ F - dálkové ovládání s prostorovým čidlem a přepínačem provozních režimů, s přijímačem časového ,- rádiového signálu. Samostatné čidlo prostorové teploty Pro dálkové ovládání BFU nebo pro RC ,- FV/ FZ Doplňující příložné teplotní čidlo použitelné pro zabezpečení provozních podmínek, regulaci teploty zpátečky nebo jako teplotní čidlo výstupní teploty otopné vody pro funkční moduly ,- HZG rozšiřující sada Sada pro rozšíření systému o podporu vytápění ve spojení s modulem FM443/ FM444 nebo Logamatic SC40 Sestává z 3- cestného přepínacího ventilu 1" a 2 čidel teploty ,- Ponorná jímka Ponorná jímka pro výstupní čidlo 9,7 mm, R 1/2", 100 mm délky ,- Ponorná jímka Ponorná jímka délky 190 mm, R 3/4" ,- ASU připojovací sada Při použití čidla FH do zásobníku > 120 litrů, pro připojení 6 mm čidla do 19 mm ponorné jímky ,

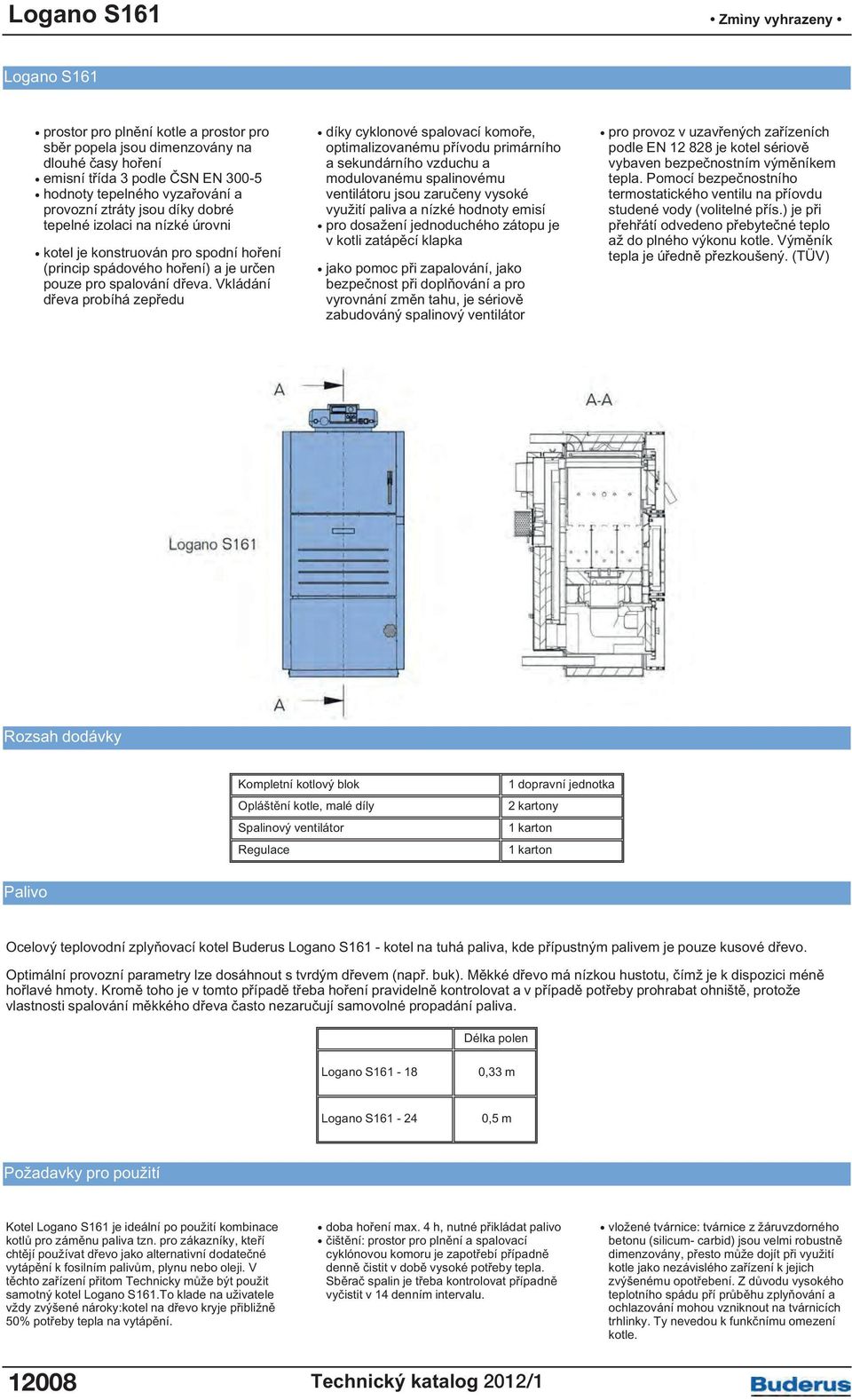

5 Logano S161 prostor pro plnění kotle a prostor pro sběr popela jsou dimenzovány na dlouhé časy hoření emisní třída 3 podle ČSN EN hodnoty tepelného vyzařování a provozní ztráty jsou díky dobré tepelné izolaci na nízké úrovni kotel je konstruován pro spodní hoření (princip spádového hoření) a je určen pouze pro spalování dřeva. Vkládání dřeva probíhá zepředu díky cyklonové spalovací komoře, optimalizovanému přívodu primárního a sekundárního vzduchu a modulovanému spalinovému ventilátoru jsou zaručeny vysoké využití paliva a nízké hodnoty emisí pro dosažení jednoduchého zátopu je v kotli zatápěcí klapka jako pomoc při zapalování, jako bezpečnost při doplňování a pro vyrovnání změn tahu, je sériově zabudováný spalinový ventilátor pro provoz v uzavřených zařízeních podle EN je kotel sériově vybaven bezpečnostním výměníkem tepla. Pomocí bezpečnostního termostatického ventilu na příovdu studené vody (volitelné přís.) je při přehřátí odvedeno přebytečné teplo až do plného výkonu kotle. Výměník tepla je úředně přezkoušený. (TÜV) Rozsah dodávky Kompletní kotlový blok 1 dopravní jednotka Opláštění kotle, malé díly 2 kartony Spalinový ventilátor 1 karton Regulace 1 karton Palivo Ocelový teplovodní zplyňovací kotel Buderus Logano S161 - kotel na tuhá paliva, kde přípustným palivem je pouze kusové dřevo. Optimální provozní parametry lze dosáhnout s tvrdým dřevem (např. buk). Měkké dřevo má nízkou hustotu, čímž je k dispozici méně hořlavé hmoty. Kromě toho je v tomto případě třeba hoření pravidelně kontrolovat a v případě potřeby prohrabat ohniště, protože vlastnosti spalování měkkého dřeva často nezaručují samovolné propadání paliva. Délka polen Logano S ,33 m Logano S ,5 m Požadavky pro použití Kotel Logano S161 je ideální po použití kombinace kotlů pro záměnu paliva tzn. pro zákazníky, kteří chtějí používat dřevo jako alternativní dodatečné vytápění k fosilním palivům, plynu nebo oleji. V těchto zařízení přitom Technicky může být použit samotný kotel Logano S161.To klade na uživatele vždy zvýšené nároky:kotel na dřevo kryje přibližně 50% potřeby tepla na vytápění. doba hoření max. 4 h, nutné přikládat palivo čištění: prostor pro plnění a spalovací cyklónovou komoru je zapotřebí případně denně čistit v době vysoké potřeby tepla. Sběrač spalin je třeba kontrolovat případně vyčistit v 14 denním intervalu. vložené tvárnice: tvárnice z žáruvzdorného betonu (silicum- carbid) jsou velmi robustně dimenzovány, přesto může dojít při využití kotle jako nezávislého zařízení k jejich zvýšenému opotřebení. Z důvodu vysokého teplotního spádu pří průběhu zplyňování a ochlazování mohou vzniknout na tvárnicích trhlinky. Ty nevedou k funkčnímu omezení kotle

6 Nezávislý (autarkní) provoz kotle na dřevo Všeobecně Logamatic 2114 Jakmile vznikne potřeba tepla, musí být toto Regulací teplotního spádu bude zajištěno, teplo přivedeno ke spotřebiči pomocí kotle že nabíjecí čerpadlo akumulačního nebo akumulačního zásobníku. Tím je dáno zásobníku bude spouštěno jenom jednoduché regulačnětechnické uspořádání. tehdy, když bude dosažena provozní teplota kotle a teplota v akumulačním zásobníku bude nižší než teplota kotlové vody. Regulace otopného okruhu Pro řízení otopného okruhu doporučujeme použití autarkní (samostatné) nástěnné regulace Logamatic 4121 nebo Kombinace zapojení různých druhů topných kotlů Pro kombinace jednoho speciálního kotle na dřevo se speciálním kotlem na plyn nebo olej je potřeba regulace a bezpečnostně technické zařízení. Pokud má být vyloučeno, aby nedocházelo k současnému provozu obou zdrojů tepla, musí být provedeno tzv. propojení, které závisí na situaci: připojení na dva komíny: jakmile dojde ke shoření dřeva v kotli na tuhá paliva a akumulační zásobník již dále nedisponuje dostatečnou teplotou, musí mít možnost kotel na olej/ plyn převzít tento požadavek na teplo připojení na společný komín: v provozu smí být pouze jeden zdroj tepla. Jakmile dohoří kotel na dřevo a akumulační zásobník již nemá dostatek tepla, musí převzít pokrytí potřeby tepla kotel na olej/ plyn. Přepnutí z kotle na dřevo, či akumulačního zásobníku na spalování oleje/ plynu proběhne automaticky pomocí komponentů v regulaci (např. Logamatic 2114 nebo pomocí funkčního modulu FM444) Technické provedení regulace ke změně zdroje tepla Logamatic 2114 Regulace Logamatic 2114 je používána pro automatické pokračování provozu se změnou zdroje tepla. U řady Logano S161 přebírá dále regulace řízení provozu a výkonu kotle pomocí řízení spalinového ventilátoru: Při otevření plnících dveří dojde automaticky k vypnutí spalinového ventilátoru. Při připojení kotle na dřevo a olejového/ plynového kotle na jeden společný komín bude automaticky blokován provoz olejového/ plynového kotle. Po zatopení a zavření plnícíh dveří je aktivována kontrola zátopu. Nedojde- li po určité době k dosažení teploty spalin na 80 C, odpojí se spalinový ventilátor. Dojde- li po spálení náplně kotle k poklesu teploty spalin pod 75 C, se vypne spalinový ventilátor. Akumulace je nabíjena řízením nabíjecího čerpadla akumulačního zásobníku, přes regulaci teplotního spádu mezi čidlem kotle a dolním čidlem u akumulačního zásobníku, v závislosti na provozu a technickém zabezpečení krajních podmínek. Dále vlastní regulace funkci proti zamrznutí, při které bude spínáno nabíjecí čerpadlo akumulačního zásobníku. Hydraulické spojení akumulačního zásobníku v zařízení může být provedeno dvěma základními způsoby, buď pomocí přepínání (alternativní provoz) nebo připojováním (seriový provoz). Sériový provoz (připojování akumulačního zásobníku/ akumulační Bypass spínání): Je- li v akumulačním zásobníku nahoře měřena teplota, která leží nad nastavenou teplotou zpátečky zařízení, bude trojcestný ventil přesměrován a akumulační zásobník připojen. Výstup akumulačního zásobníku bude napojen ve zpátečce k olejovému/ plynovému kotli. Tím je olejový/ plynový kotle vždy proplachován proudem a drží vedení zařízení. Akumulační zásobník je optimálně energeticky používán, protože bud vždy vyprazdňován na nejnižší možnou hodnotu (teplotní úroveň zpátečky!). Stoupá- li teplota na zpátečce zařízení nad horní teplotu v akumulačním zásobníku, bude trojcestný ventil opět přepnut a akumulační zásobník nebude více nabíjen topnou vodou. Alternativní provoz (přepínání akumulačního zásobníku/ akumulační zásobníkalternativní provoz): Je- li v akumulačním zásobníku nahoře měřena teplota, která je nad teplotou, žádanou regulací, potom dojde k zablokování olejového/ plynového kotle a 3cestný ventil bude přepnut na provoz akumulačního zásobníku. Topná voda nebude více procházet přes olejový/ plynový kotel. Akumulační zásobník přebírá řízení zařízení. Dojde- li k poklesu teploty na horním čidle akumulačního zásobníku pod žádanou hodnotu, dojde opět k uvolnění provozu olejového/ plynového kotle a 3cestný ventil bude opět přepnut. Pomocí spínače je možné ručně tento automatický provoz vypnout. Při eventuální přípravě teplé vody jsou potřeba velké teploty na výstupu. K tomu je možné provést odpovídající nastavení nabíjecího čerpadla TV, na přístroji Logamatic Žádaná teplota pro přepnutí musí mít odpovídající hodnotu. Funkční modul FM444 FM444 spojuje alternativní zdroj tepla (např. kotel na dřevo a/ nebo akumulační zásobník) do jednoho topného zařízení se systémem regulace Logamatic FM444 je používán pro automatické pokračování provozu při změně zdroje tepla a může provést řízení nabíjeciho čerpadla a řídit 3cestný ventil kotlového okruhu pro zvýšení zpátečky. Přitom modul kontroluje kotel na dřevo a zabezpečuje dodržení provozních podmínek kotle. Pomocí tlačítka (zátop) může být start olejového/ plynového kotle časově zpožděn. Pomocí obslužné jednotky MEC2 obdrží zákazník přístup na nastavení, informace a kontrolu celého topného zařízení vč. kotle na dřevo a akumulačního zásobníku. Funkční modul FM444 vlastní dále funkci "nouzové chlazení". Přesáhne- li teplota kotle na dřevo maximální teplotu je aktivováno "nouzové chlazení". Přes bezpotenciálový kontakt může být aktivováno opatření instalované ze strany stavby. Přitom může být provedeno např. sepnutí čerpadla nebo může být předán signál na zařízení sloužící ke kontrole. Tím jesystém nastaven. Předností této systémové techniky je zlepšené využití energie a minimalizace nákladů na energii. Přepnutí, či připnutí akumulačního zásobníku (alternativní provoz / sériový provoz) proběhne dynamicky, ne podle pevně nastavených teplot. Výměnou dat mezi zdrojem tepla a otopnou soustavou probíhá permanentní porovnávání žádané teploty otopné soustavy a momentálně požadované teploty s teplotou v akumulačním zásobníku. Protože otopné okruhy jsou řízeny ekvitermě podle venkovní teploty, probíhá tím také v závislosti na počasí, přepínání, případně připojování akumulačního zásobníku

7 Modul FM443 Solární modul pro regulaci solárního za a a dvou spot tepla (zásobník j (bez DPH) ,- Modul FM444 Modul pro alternativních zdroj tepla ,- Modul FM445 Modul FM445 pro nabíjecí systémy teplé vody ,- Dr na st pro MEC2 Dr na st pro ovládací jednotku MEC ,- BFU dálk. ovládání BFU - dálkové ovládání s prostorovým a p provozních re ,- BFU/ F dálk. ovládání BFU/ F - dálkové ovládání s prostorovým a p provozních re s p ,- rádiového signálu. Samostatné prostorové teploty Pro dálkové ovládání BFU nebo pro RC ,- FV/ FZ Dopl p teplotní pou pro zabezpe provozních podmínek, regulaci teploty zpáte nebo jako teplotní výstupní teploty otopné vody pro funk moduly ,- HZG roz sada Sada pro roz systému o podporu vytáp ve spojení s modulem FM443/ FM444 nebo Logamatic SC40 Sestává z 3- cestného p ventilu 1" a 2 teploty ,- Ponorná jímka Ponorná jímka pro výstupní 9,7 mm, R 1/2", 100 mm délky ,- Ponorná jímka Ponorná jímka délky 190 mm, R 3/4" ,- ASU p sada P pou FH do zásobníku > 120 litr pro p 6 mm do 19 mm ponorné jímky ,

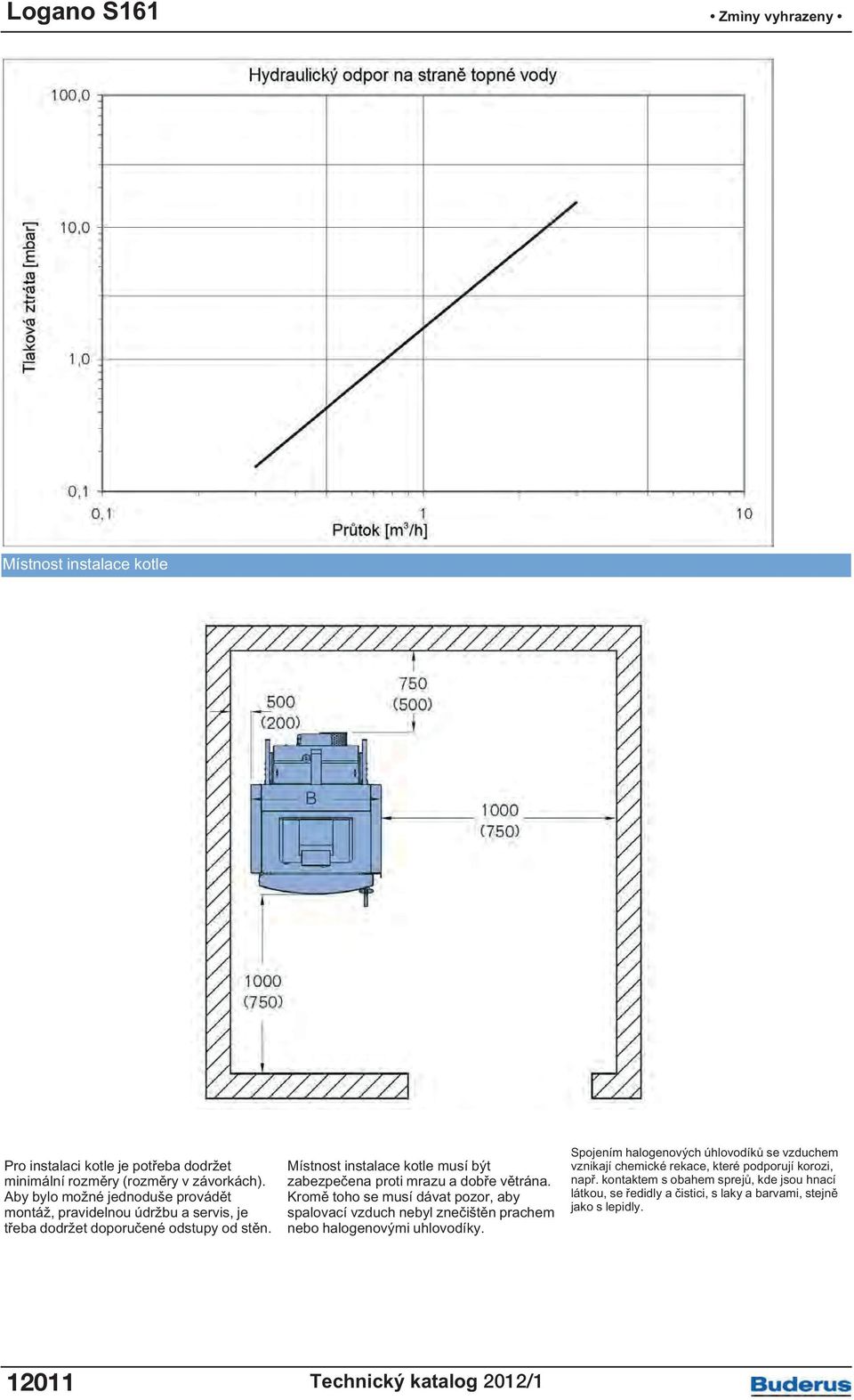

8 Místnost instalace kotle Pro instalaci kotle je potřeba dodržet minimální rozměry (rozměry v závorkách). Aby bylo možné jednoduše provádět montáž, pravidelnou údržbu a servis, je třeba dodržet doporučené odstupy od stěn. Místnost instalace kotle musí být zabezpečena proti mrazu a dobře větrána. Kromě toho se musí dávat pozor, aby spalovací vzduch nebyl znečištěn prachem nebo halogenovými uhlovodíky. Spojením halogenových úhlovodíků se vzduchem vznikají chemické rekace, které podporují korozi, např. kontaktem s obahem sprejů, kde jsou hnací látkou, se ředidly a čistici, s laky a barvami, stejně jako s lepidly

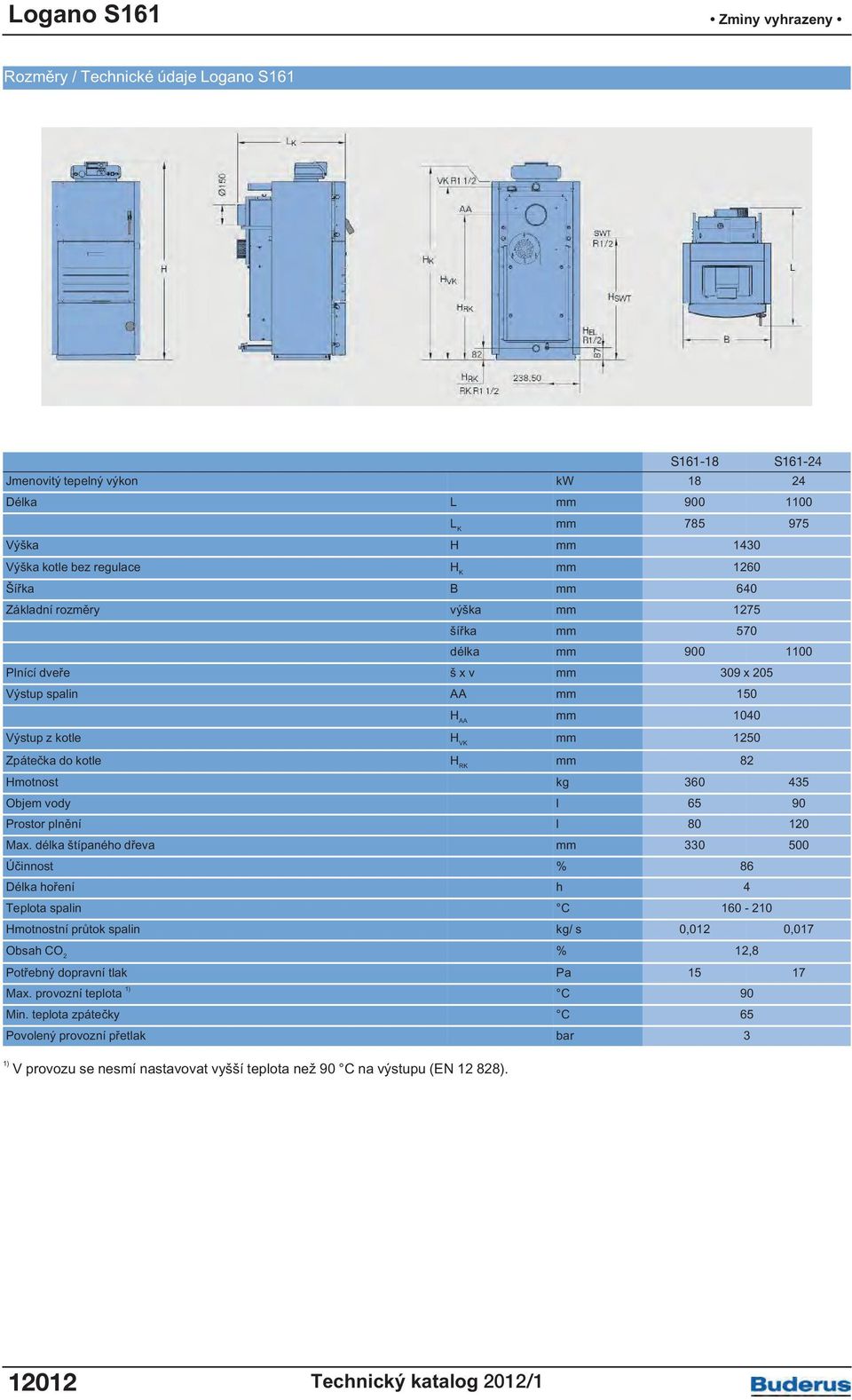

9 Rozměry / Technické údaje Logano S161 S S Jmenovitý tepelný výkon kw Délka L mm L K mm Výška H mm 1430 Výška kotle bez regulace H K mm 1260 Šířka B mm 640 Základní rozměry výška mm 1275 šířka mm 570 délka mm Plnící dveře š x v mm 309 x 205 Výstup spalin AA mm 150 H AA mm 1040 Výstup z kotle H VK mm 1250 Zpátečka do kotle H RK mm 82 Hmotnost kg Objem vody l Prostor plnění l Max. délka štípaného dřeva mm Účinnost % 86 Délka hoření h 4 Teplota spalin C Hmotnostní průtok spalin kg/ s 0,012 0,017 Obsah CO 2 % 12,8 Potřebný dopravní tlak Pa Max. provozní teplota 1) C 90 Min. teplota zpátečky C 65 Povolený provozní přetlak bar 3 1) V provozu se nesmí nastavovat vyšší teplota než 90 C na výstupu (EN )
