1 Obsah Doporučení pro Kameru... 2 Technická Specifikace... 3 Popis Kamery... 3 Popis Montáže Kamery... 4 Instalace Baterie... 5 Zapnutí ON a Vypnutí OFF napájení Kamery... 6 Pořízení Video Záznamu... 6 Menu Nastavení... 7 VGA/QVGA Posun... 7 Smazání video záznamu... 8 Nastavení Času, Rok, Měsíc, Den, Hodina, Minuta... 8 Přehrávání Video záznamu na TV... 8 Připojení k PC.. 9 PC CAM Možné Problémy:

2 Doporučení pro používání kamery V průběhu používání kamery berte v úvahu následující doporučení: Pohyblivá kamera není odolná proti otřesům. Rozhodně dbejte na to, aby vám kamera neupadla. Pro vaši bezpečnost, netiskněte tlačítka na kameře v průběhu sportovních aktivit. Nevystavujte kameru po delší dobu vlhkému nebo prašnému prostředí. V těchto prostředích by mohlo dojít buď k požáru, nebo elektrickému rázu. Neponechávejte kameru po dlouhou dobu vystavenou vysoké teplotě, jako například na přímém slunci. Mohlo by dojít k deformaci krytu kamery nebo vnitřních komponentů. Čistěte čočku a objektiv pouze ofukování (typický balonek s trubičkou). Při stlačování balónku proudí trubičkou proud vzduchu, který ofoukne nečistoty. Větší nečistoty nebo otisky prstů můžete očistit měkkým hadříkem, krouživými pohyby ze středu k okrajům objektivu. Doporučujeme k napájení používat alkalické baterie, pokud kameru používáte při teplotě 0ºC až 40ºC. Před vyjmutím napájecích baterií nebo paměťové karty, vypněte napájení kamery. Paměťová karta nebo data na paměťové kartě se mohou poškodit, pokud je karta vyjímána při zapnutém napájení kamery. Pokud budete kameru o delší dobu skladovat, rozhodně vyjměte z kamery jak napájecí baterie, tak paměťovou kartu. Kameru skladujte na dobře větraném místě, aby nedošlo k jejímu navlhnutí. 2

3 Technická Specifikace Sensor: 1.3Mega pixelů CMOS sensor Objektiv: Všechny čočky skleněné Zabudovaná paměť: 64MB SD Memory Card slot podpora až do kapacity 8G(Není součástí balení) Záznam Filmů: VGA 640 x 480 pixelů (50 FPS) QVGA 320 x 240 pixelů (50 FPS) Filmový Formát AVI USB Baterie 2 x AA alkalická baterie Popis Kamery 1. Objektiv 2. Držák Kamery 3. Šroub 4. Matice 5. Handlebar grip 6. Helmet grip 7. O-kroužek 8. USB kabel 9. AV kabel 10. Krátký Velcro pásek 11. Dlouhý Velcro pásek 12. Gumový náhlavní pásek 13. Úchyt 3

4 14. LCD displej 15. ON/OFF & Enter tlačítko 16. Tlačítko spouště natáčení filmů 17. Menu Tlačítko 18. Mikrofon 19. Mini-USB port 20. AV port 21. SD karta slot 22. SD karta (není součástí balení) 23. Kryt baterie 24. Baterie (nejsou součástí balení) Popis Montáže Kamery Kameru je možno uchytit mnoha způsoby použitím přibalených pásků. Postupujte podle způsobů uchycení, které jsou popsány níže: Zafixování pozice kamery: a) Otáčením proti směru hodinových ručiček kameru pevně přišroubujeme a upevníme v požadované pozici. b) Otáčením ve směru hodinových ručiček kameru uvolníme. Upevnění kamery na přilbu pomocí silikonového gumového pásku: 1+2. Provlékněte silikonový gumový pásek přes úchyt na přilbu. 3. Namístěte úchyt na přilbu pomocí silikonového gumového pásku Nasuňte kameru do přilbového držáku a otočte jí proti směru hodinových ručiček. Tímto kameru uchytíte v držáku. 5. Nastavte úhel kamery a pak ji pevně dotáhněte. Aby nedošlo k poškození kamery, musí být montážní zámek před nastavením kamery uvolněn. 4

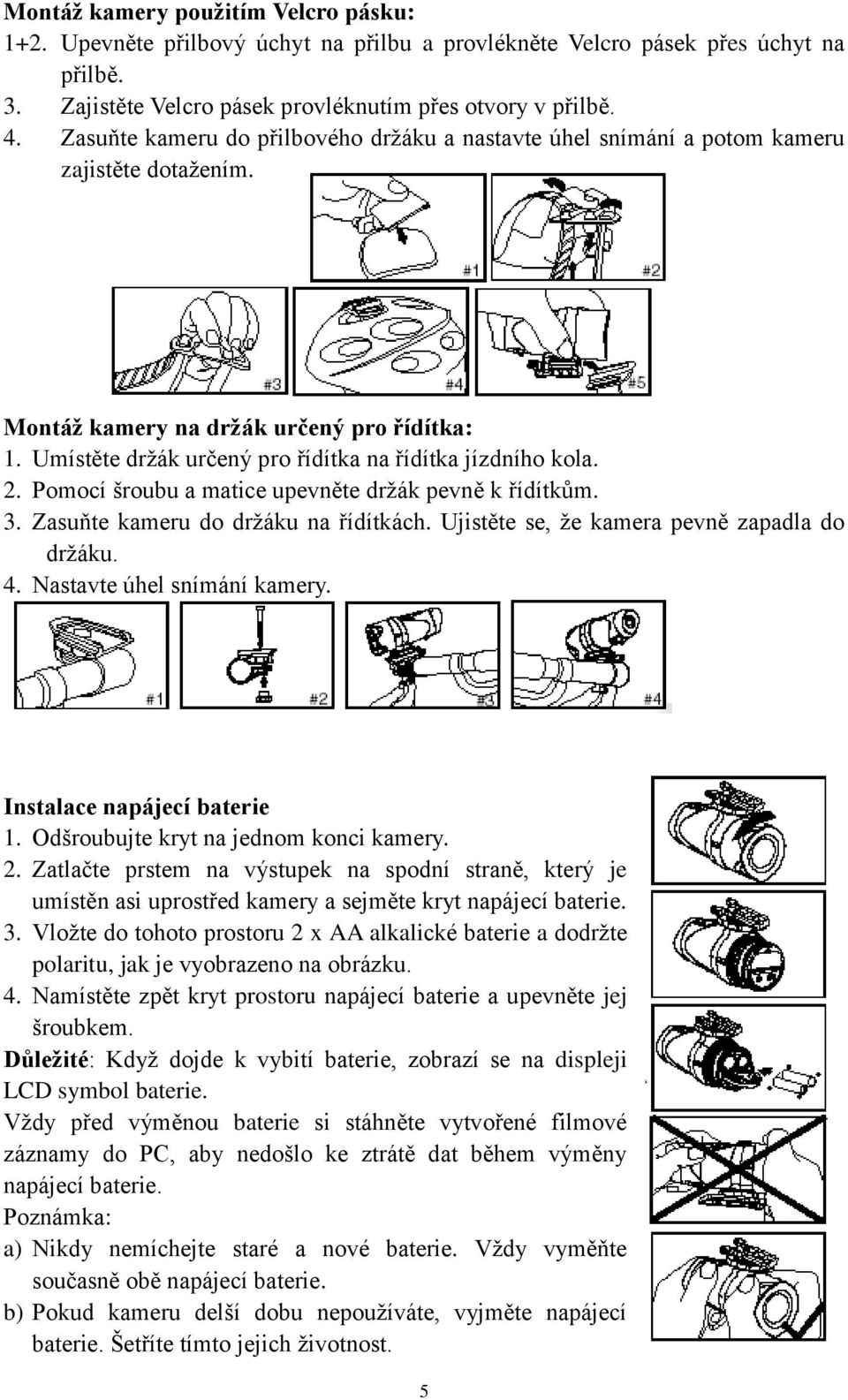

5 Montáž kamery použitím Velcro pásku: 1+2. Upevněte přilbový úchyt na přilbu a provlékněte Velcro pásek přes úchyt na přilbě. 3. Zajistěte Velcro pásek provléknutím přes otvory v přilbě. 4. Zasuňte kameru do přilbového držáku a nastavte úhel snímání a potom kameru zajistěte dotažením. Montáž kamery na držák určený pro řídítka: 1. Umístěte držák určený pro řídítka na řídítka jízdního kola. 2. Pomocí šroubu a matice upevněte držák pevně k řídítkům. 3. Zasuňte kameru do držáku na řídítkách. Ujistěte se, že kamera pevně zapadla do držáku. 4. Nastavte úhel snímání kamery. Instalace napájecí baterie 1. Odšroubujte kryt na jednom konci kamery. 2. Zatlačte prstem na výstupek na spodní straně, který je umístěn asi uprostřed kamery a sejměte kryt napájecí baterie. 3. Vložte do tohoto prostoru 2 x AA alkalické baterie a dodržte polaritu, jak je vyobrazeno na obrázku. 4. Namístěte zpět kryt prostoru napájecí baterie a upevněte jej šroubkem. Důležité: Když dojde k vybití baterie, zobrazí se na displeji LCD symbol baterie. Vždy před výměnou baterie si stáhněte vytvořené filmové záznamy do PC, aby nedošlo ke ztrátě dat během výměny napájecí baterie. Poznámka: a) Nikdy nemíchejte staré a nové baterie. Vždy vyměňte současně obě napájecí baterie. b) Pokud kameru delší dobu nepoužíváte, vyjměte napájecí baterie. Šetříte tímto jejich životnost. 5

6 c) Nikdy nemixujte alkalické, standartní (carbon-zinc) nebo nabíjecí baterie (nickel-cadmium). Mohou se vždy používat jen baterie stejného typu. d) Nenabijete baterie, které nejsou určeny k nabíjení. Zapnutí napájení Kamery Stiskněte a přidržte tlačítko napájení, LCD displej se rozsvítí (zvuk jednou pípne). Tímto se aktivoval video mód. Čas zobrazený na displeji ukazuje čas volný pro záznam videa. První dvě čísla ukazují hodiny, další dvě čísla ukazují minuty. Vypnutí napájení Kamery Stiskněte a přidržte tlačítko napájení po dobu 2 sekund, LCD displej zhasne a zvuk jednou pípne. Následně se celá kamery vypne od napájení. Pořízení Video Záznamu 1. Zamiřte kamerou na požadovaný objekt. 2. Stiskněte tlačítko spouště pro spuštění záznamu. Na LCD displeji je zobrazován již zaznamenaný čas videa. První dvě čísla jsou minuty, další dvě čísla jsou sekundy. 3. Dalším stiskem tlačítka spouště ukončíme záznam videa. Na displeji bude zobrazen čas, který je možno ještě zaznamenat. (Zbývající čas záznamu je pouze odhadem). Poznámka: Záznam videa se automaticky zastaví, pokud dojde zaplnění zabudované nebo externí paměti a na displeji LCD bude hlášení FULL : 6

7 Menu Nastavení VGA/QVGA změna rozlišení (Nastavení Video rozlišení) Stiskněte a přidržte tlačítko Menu po dobu 2 sekund. Když začne blikat VGA ikona 640 x 480 (v horní části LCD displeje), stiskněte jednou tlačítko spouště pro přepnutí do rozlišení QVGA 320 x 240. Následně stiskněte tlačítko menu pro potvrzení. Pokud chcete dříve ukončit nastavení, stiskněte také tlačítko menu. Změna z QVGA na VGA rozlišení: Stiskněte tlačítko menu po dobu 2 sekund. Když začne blikat ikona QVGA, stiskněte jednou tlačítko spouště pro změnu na VGA. Následně stiskněte tlačítko menu pro potvrzení. Pokud chcete dříve ukončit nastavení, stiskněte také tlačítko menu. Poznámka: Základní tovární nastavení je 640x 480 VGA. Vymazání pořízeného video záznamu. Stiskněte tlačítko menu po dobu 2 sekund pro vstup do nastavení, na displeji bliká ikona VGA. Stiskněte tlačítko spouště pro posun na ikonu QVGA, následně ještě jednou stiskněte tlačítko spouště a vstoupíte do sekundárního menu. Na obrazovce displeje LCD se zobrazí písmeno D (delete-vymazat), jako první se zobrazuje nabídka NO což znamená, že nevymazat žádný soubor, stiskněte opět tlačítko spoušť, zobrazí se nabídka ONE, což znamená vymazat jeden soubor a stisknutím tlačítka menu vymažte poslední pořízený video záznam. Pokud nestisknete tlačítko menu a stisknete potřetí tlačítko spoušť, objeví se nabídka ALL, což znamená vymazat všechny pořízené video záznamy. Stisknutím tlačítka menu vymažte všechny pořízené video záznamy. Pro ukončení nabídek menu stiskněte opět tlačítko spoušť. Nastavení Času Stiskněte tlačítko Menu po dobu dvou sekund pro vstup do menu nastavení. Na displeji LCD bliká ikona VGA, stiskněte opakovaně tlačítko Spoušť až se dostanete přes položky stiskněte tlačítko menu pro vstup do nastavení času., NO, ONE, na položku ALL. Nyní dlouze 7

8 Nastavení Roku 1. Nejprve bliká ikona Y a současně bliká ikona třetí číslice roku. Stisknutím tlačítka Spoušť nastavíte číslo (20X1-20X9), následně stiskněte menu tlačítko pro potvrzení, následně bliká poslední číslice roku, stisknutím tlačítka Spoušť nastavíte toto číslo (201X-209X), následně stiskněte tlačítko menu pro potvrzení. Nastavení Měsíce 2. Po nastavení roku, bliká na displeji LCD symbol M, současně bliká druhá číslice pro nastavení měsíce, stisknutím tlačítka Spoušť nastavíme požadované číslo (1-12), následně stiskneme tlačítko menu pro potvrzení. Nastavení Data 3. Po nastavení Měsíce bliká na displeji LCD ikona D, současně bliká druhá číslice data, stisknutím tlačítka Spoušť nastavíme požadovanou hodnotu dne (01-31), následně stiskneme tlačítko menu pro potvrzení. Nastavení Hodin 4. Po nastavení data bliká na displeji LCD ikona H, současně bliká první číslice hodin, stiskněte tlačítko Spoušť pro nastavení hodnoty (01-24), následně stiskněte tlačítko menu pro potvrzení. Nastavení Minut 5. Po nastavení hodin bliká na displeji LCD ikona M, současně bliká první číslice pro natavení minut, stiskněte tlačítko Spoušť pro nastavení hodnoty minut (01-59), následně stiskněte tlačítko menu pro potvrzení. Po ukončení všech nastavení, stiskněte tlačítko menu pro návrat do video módu. Poznámka: Pokud chcete přeskočit při nastavování rok, měsíc nebo jiná nastavení, vždy jen stiskněte tlačítko menu. Tlačítko menu vždy posouvá nastavení k dalším položkám. Například při nastavení roku můžete přeskočit I jednotlivé číslice a nastavit třeba jen čtvrtou číslici roku. Přehrávání video záznamu na TV. 1. Připojte Action Cam k TV přijímači pomocí AV kabelu. 2. Zapněte napájení TV přijímače a napájení kamery Action Cam. 3. Na displeji LCD kamery se zobrazí ikona "AU". TV je v módu přehrávání, stiskněte na kameře tlačítko menu a můžete zvolit video záznam pro přehrávání. Stisknutím tlačítka Spoušť spustíte přehrávání zvoleného záznamu. Dalším stiskem tlačítka Spoušť přehrávání pozastavíte. Dalším stiskem tlačítka Spoušť opět spustíte přehrávání. V průběhu přehrávání můžete krátkým stiskem tlačítka menu přehrávání videa zastavit ukončit. Následným dlouhým stiskem tlačítka menu dojde k vymazání naposledy přehrávaného video záznamu. Pokud není v paměti kamery uložen žádný video záznam, TV přijímač zobrazuje hlášení NO IMAGE. 8

9 Připojení k PC 1. Zapněte napájení kamery Action Cam. 2. Připojte kameru Action Cam k PC pomocí USB kabelu. 3. Na obrazovce kamery Action Cam se zobrazí ikona PC. V PC otevřte Můj Počítač, vyhledejte přidaný disk. Po otevření tohoto přidaného disku uvidíte zaznamenané video soubory. (Poznámka: Pokud není v kameře nainstalována paměťová karta, PC zobrazí obsah zabudovaného paměťového disku. Pokud je v kameře nainstalována SD/MMC karta, PC zobrazí soubory uložené na SD/MMC kartě. 9

10 PC CAM Vložte přiložený CD do jednotky CD-ROM. Nainstalujte software PC CAM podle následujícího postupem: Klikněte dvakrát na soubor STK02N 2.0,postupujte podle pokynů až po ukončení instalace. 10

11 Stiskněte nejdříve dlouze tlačítko Menu na kameře. Následně připojte kameru k počítači přes USB kabel. Na LCD displeji kamery bude zobrazeno PC. V počítači otevřte Můj počítač, dvakrát klikněte na ikonu kamery a nyní můžete používat kameru jako PC kameru. Poznámka: Když napájecí napětí kamery poklesne pod 2.4V, zobrazí se na displeji LCD ikona baterie, připravte se na výměnu baterie. Pokud kamera pracuje až do vyčerpání baterie, kamera sama vypne napájení a předtím dlouze třikrát pípne. Pokud systém vyhodnotí, že v kameře je vložena SD karta, zobrazí se na displeji LCD ikona SD. Dodatečná Poznámka: Pokud máte vloženu SD kartu o vysoké kapacitě, nebo je uloženo na kartě mnoho video souborů, vyčkejte nějakou dobu, než se zobrazí nabídka menu pro vymazání souborů. Mazání souborů může trvat delší dobu než obvykle. Pokud zvolíte vymazání všech souborů, symbol ALL zobrazený na displeji LCD přestane v průběhu mazání blikat a po dokončení mazání souborů opět započne blikat na displeji LCD. Možné Problémy Na displeji LCD není nic zobrazeno Jsou správně instalovány napájecí baterie? Zkontrolujte, jestli není nutno vyměnit napájecí baterie? Po připojení kamery Action Cam k mému PC není možno nalézt novou jednotku v nabídce Můj Počítač Zkontrolujte, jestli jsou oba konce Action Cam USB kabelu řádně připojeny do svých portů. Zkontrolujte, zdali USB port ve vašem počítači je v pořádku. Zkuste připojit jiné USB zařízení k portu vašeho počítače. Pokud jiné zařízení také nepracuje, znamená to, že USB port ve vašem počítači správně nepracuje. Nedaří se mi uskutečnit video záznam Ujistěte se, že v paměti kamery je dostatek záznamové kapacity pro pořízení video záznamu. Na displeji by mělo být zobrazeno, kolik času mate ještě k dispozici pro uložení video záznamů. Ujistěte se, že SD karta není před vložením do kamery uzamknutá. Na uzamknutou SD kartu není možné provést video záznam. Udávaný zbývající čas záznamu není přesný. Zbývající čas pro záznam videa není zcela přesný, je pouze přibližný. Zbývající čas záznamů není závislý jen na čase záznamu, ale také na barevném podání video záznamu. Pokud má obraz vysoký kontrast, například při natáčení v exteriéru, bude potřebný čas pro záznam kratší než za špatných světelných podmínek v interiéru. 11

12 Nedaří se mi přehrát video záznam na mém TV přijímači Ujistěte se, že oba konce AV kabelu jsou správně připojeny jak do Action Cam kamery, tak do TV přijímače. Ujistěte se, že kamera Action Cam má zapnuto napájení. Některé video záznamy se v seznamu nezobrazí, pokud je v kameře vložena SD karta, protože tyto záznamy byly zaznamenány do interní paměti kamery. Připojte kameru Action Cam k vašemu PC bez vložené SD karty a soubory uložené v interní paměti kamery budou zobrazeny a přístupné. Tipy: Tato kamera je vysokorychlostní kamera. Vemte v potaz následující tipy, abyste byli schopni pořídit video snímky vysoké kvality: Doporučujeme jako SD/MMC kartu použít typ High Speed. Před použitím SD kartu zformátujte následujícím postupem: 1. Vložte do kamery SD kartu 2. Zapněte napájení kamery 3. Stiskněte a přidržte tlačítko Spoušť (shutter) po dobu 5 sekund, na LCD displeji se zobrazí FOA, nějakou dobu vyčkejte, až se přístroj přepne zpět do video módu. SD karta byla právě úspěšně zformátována. 12
