DVB2. Popis konstrukce a funkce HC /99 PŘÍMOŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY. D n 04, 06 p max 32 MPa Q max 40 dm 3 min -1 Nahrazuje HC /99

Transkript

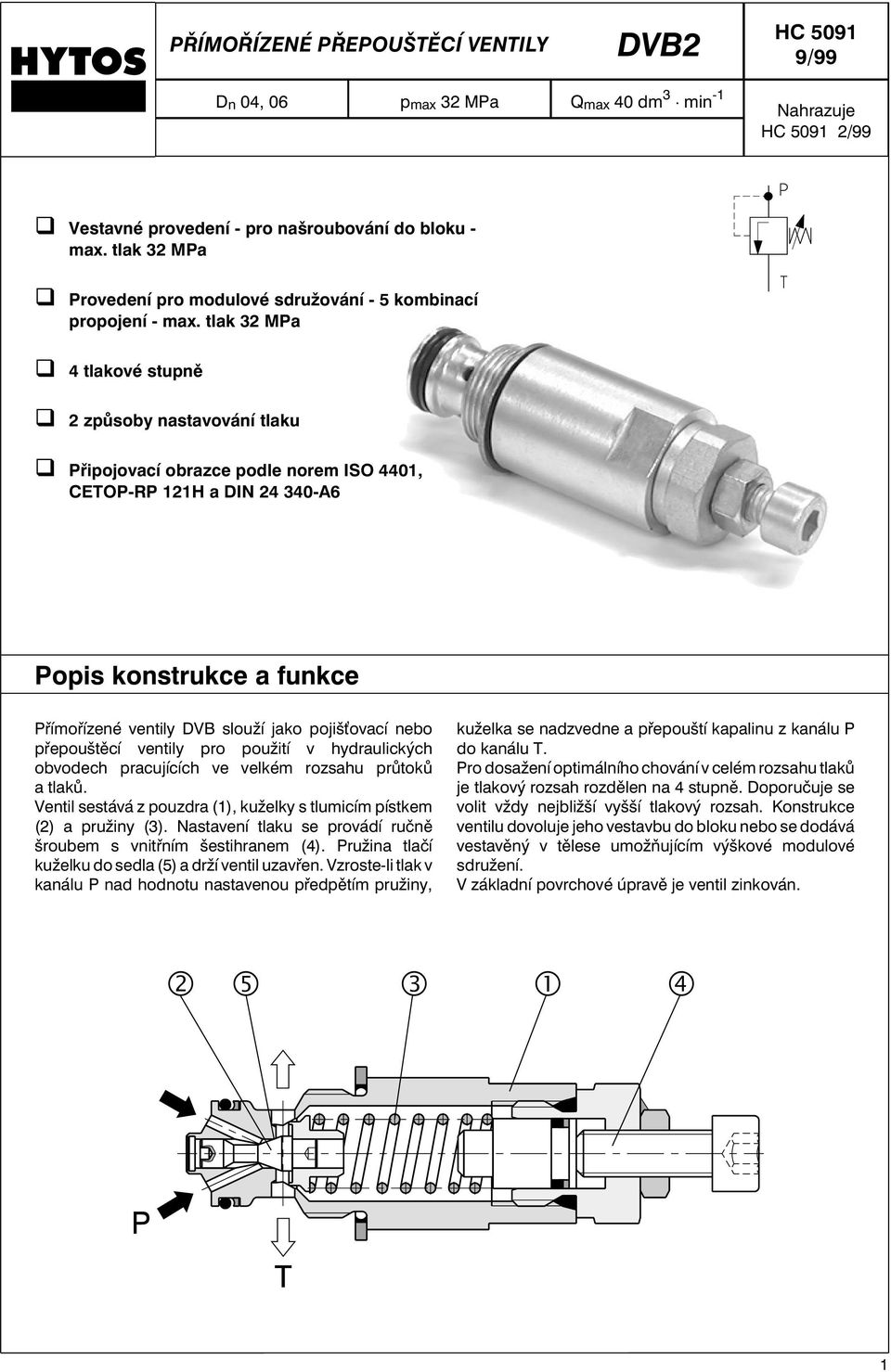

1 PŘÍMOŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY DVB2 HC /99 D n 04, 06 p max 2 MPa Q max 40 dm min -1 Nahrazuje HC /99 Vestavné provedení - pro našroubování do bloku - max. tlak 2 MPa Provedení pro modulové sdružování - 5kombinací propojení - max. tlak 2 MPa 4 tlakové stupně 2 způsoby nastavování tlaku Připojovací obrazce podle norem ISO 4401, CETOP-RP 121H a DIN A6 Popis konstrukce a funkce Přímořízené ventily DVB slouží jako pojiš ovací nebo přepouštěcí ventily pro použití v hydraulických obvodechpracujícíchve velkém rozsahu průtoků a tlaků. Ventil sestává z pouzdra (1), kuželky s tlumicím pístkem (2) a pružiny (). Nastavení tlaku se provádí ručně šroubem s vnitřním šestihranem (4). Pružina tlačí kuželku do sedla (5) a drží ventil uzavřen. Vzroste-li tlak v kanálu P nad hodnotu nastavenou předpětím pružiny, kuželka se nadzvedne a přepouští kapalinu z kanálu P do kanálu T. Pro dosažení optimálního chování v celém rozsahu tlaků je tlakový rozsahrozdělen na 4 stupně. Doporučuje se volit vždy nejbližší vyšší tlakový rozsah. Konstrukce ventilu dovoluje jeho vestavbu do bloku nebo se dodává vestavěný v tělese umožňujícím výškové modulové sdružení. V základní povrchové úpravě je ventil zinkován. 1

2 Typový klíč DVB2 - - D / Přepouštěcí ventil Jmenovitá světlost D n D n Tlakový stupeň 10 Nastavitelný tlak do 10 MPa 16 Nastavitelný tlak do 16 MPa 25 Nastavitelný tlak do 25 MPa 2 Nastavitelný tlak do 2 MPa Přímořízený Nastavovací prvek Šroub s vnitřním šestihranem a pojistnou maticí Otočná rukoje (pouze pro tlak. stupně 10 a 2) R H E A B P C D Provedení vestavné modulové - propojení kanálu A s odpadem T modulové - propojení kanálu B s odpadem T modulové - propojení kanálu P s odpadem T modulové - propojení AsB, BsA modulové - propojení kanálů AaBsodpadem T Schematické značky Provedení A Provedení B Provedení P Provedení C Provedení D 2 Základní parametry Jmenovitá světlost mm Maximální průtok dm. min Maximální tlak na vstupu MPa 10, 16, 25, 2 Maximální tlak na výstupu (kanál T) MPa 45 Provozní tlak v závislosti na průtoku MPa viz charakteristiky str. Tlaková kapalina Minerální olej výkonovýchtříd HM, HV dle CETOP - RP 91H ve viskozitníchtřídáchiso VG 2, 46 a 68 Rozsahprovozní teploty kapaliny C Rozsahprovozní viskozity mm 2.s Předepsaný stupeň čistoty kapaliny Hmotnost ventilu - provedení E - provedení C, D - provedení A, B, P Montážní poloha kg Třída 18/15 podle ISO 4406, doporučená filtrační schopnost filtru b10 ³ 75 0,22 1,20 0,85 libovolná 0,22 1,50 1,20

3 p-q charakteristika měřeno při n =5mm 2.s -1 a t = 40 C Platí pro ventil v provedení E Tlakový stupeň 2 Tlak p [MPa] Tlakový stupeň 25 Tlakový stupeň 16 Tlakový stupeň 10 Minimální nastavitelný tlak Průtok Q [dm. min -1 ] Hranice použití ventilu (Dp =10%) Provedení E Vestavný otvor Přestavný prvek R (šroub s vnitřním šestihranem 6 mm) 2 Přestavný prvek H (otočná rukoje ) pro oba přestavné prvky platí: otáčení vlevo = nižší tlak otáčení vpravo = vyšší tlak Pojistná matice (šestihran s 1 mm) 4 Plochy pro klíč - dotahovací moment 0 Nm (s = 21 mm) 5 Těsnění U-SEAL D22,5/28/1,5 Busak je součástí dodávky 6 Kombinované těsnění - O-kroužek 14x1,78; opěrný kroužek SU 14,7x17,4x1,14 je součástí dodávky

4 D n 04 (připojovací obrazec podle norem ISO a CETOP - RP 121H) Provedení A 2 - viz str. 4 průchozí otvory pro upevnění ventilu 7,65x1,68 (4 ks), jsou součástí dodávky 1 4 Provedení B a P Požadovaná jakost povrchu protikusu 4

5 HC 5091 Provedení C a D - viz str. 4 průchozí otvory pro upevnění ventilu 7,65x1,68 (4 ks), jsou součástí dodávky D n 06 (připojovací obrazec podle norem ISO a DIN A6) Provedení A viz str. 4 průchozí otvory pro upevnění ventilu 9,25x1,68 (4 ks), jsou součástí dodávky 4 Požadovaná jakost povrchu protikusu 5

6 Provedení B a P - viz str. 4 průchozí otvory pro upevnění ventilu 9,25x1,68 (4 ks), jsou součástí dodávky Požadovaná jakost povrchu protikusu Provedení C a D Upozornění! Obalovou fólii lze recyklovat. Přepravní desku lze vrátit výrobci. Upevňovací šrouby M5 ČSN případně svorníky je nutné objednat samostatně. Utahovací moment šroubů je 5 Nm (světlost 04 mm); 8,9 Nm (světlost 06 mm). Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. HYTOS a.s. CZ Vrchlabí tel.: , fax: , sales@hytos.cz 6 Změny vyhrazeny!
