MC400. Měřící jednotka. Návod k používání. Technické parametry Popis Nastavení Instalace Uvedení do provozu Použití Údržba verze 1.0.

Transkript

1 MC400 Měřící jednotka Návod k používání Technické parametry Popis Nastavení Instalace Uvedení do provozu Použití Údržba verze 1.0 změna:00

2 Návod k používání MC400 Strana 1/ 25 Obsah 1 Úvod Bezpečnostní upozornění Použité symboly a jejich význam: Určené použití Uplatněné normy a nařízení vlády Popis systému Obecný popis Základní vlastnosti Technická data Popis jednotky LED displej Výstupy relé Blokování - DAC Tlačítka (klávesy) Digitální vstupy Vstupy pro senzory Rozhraní Napájení Typy variant jednotky Režimy jednotky Provozní režim Úsporný režim Režim nastavení Nastavení jednotky Postup nastavení Nastavení relé 1 - RE Nastavení relé 2 - RE Nastavení relé 3 RE Nastavení analogových vstupů ADC Nastavení nuly (bez zatížení) - CER Nastavení referenční zátěže CAL Nastavení analogového výstupu - DAC Nastavení sériového přenosu - SER Nastavení zobrazování záporné hodnoty měření - MIN Nastavení vypínání displeje - DIS Instalace a uvedení do provozu Postup instalace a vyjmutí jednotky Upozornění a bezpečnostní předpisy při instalaci zařízení Důležitá upozornění Možné závady, zobrazované chyby a jejich odstranění Rozměry a popis zapojení Údržba Balení Kontakt...19 Příloha A: Záruční list...20 Příloha B: Struktura nastavení měřící jednotky...21

3 Návod k používání MC400 Strana 2/ 25 1 Úvod 1.1 Bezpečnostní upozornění Před použitím měřící jednotky si prosím prostudujte tento návod k používání a dbejte dodržení všech pokynů a informací, které jsou zde popsány. Nedodržení těchto pokynů a informací by mohlo mít za následek vážné poškození či úplné zničení měřící jednotky a připojených snímačů, popř. i úraz elektrickým proudem. Vykazují-li vstupní a výstupní konektory po vyjmutí z originální krabice od výrobce mechanické či jiné poškození (např. jsou zamáčknuté do měřící jednotky), je třeba jednotku odstavit a zajistit proti náhodnému použití. 1.2 Použité symboly a jejich význam: Upozornění na skutečnost, že uživatel musí dodržovat pokyny uvedené v tomto návodu dbejte zvýšené pozornosti 1.3 Určené použití je určena výhradně pro měření tenzometrických snímačů, snímačů s proudovým popř. napěťovým výstupem a funkcí s tím spojených (blokování činnosti, ovládání relé při dosažení nastavených mezí, komunikace přes rozhraní popř. DAC převodník). Provedením je navržena pro instalaci na DIN lištu. 1.4 Uplatněné normy a nařízení vlády - Nařízení vlády 17/2003 Sb. v platném znění (Směrnice 73/23/EHS) - Nařízení vlády 18/2003 Sb. v platném znění (Směrnice 89/336/EHS) - ČSN EN :2003 (EN :2001) Bezpečnostní požadavky na elektrická měřící, řídící a laboratorní zařízení Část 1: Všeobecné požadavky - ČSN EN Z1+Z2:2002 (EN :1997) Elektrická měřicí, řídicí a laboratorní zařízení - Požadavky na elektromagnetickou kompatibilitu (EMC) - Část 1: Všeobecné požadavky

4 Návod k používání MC400 Strana 3/ 25 2 Popis systému 2.1 Obecný popis Jedná se o měřící jednotku, která ve spojení s tenzometrickými snímači měří a vyhodnocuje sílu působící na snímač. Informace o zatěžující síle je uživateli zobrazena na 4-místném 7-segmentovém displeji. K dispozici jsou dva vstupy pro můstkové měření a dva samostatné vstupy pro měření napětí a proudů s běžnými rozsahy. Součástí měřící jednotky jsou tři na sobě nezávislá přepínací relé, pomocí nichž lze hlídat překročení nastavených mezí a 4 opticky-izolované vstupy. Jeden ze vstupů je nastaven pro funkci blokování, kdy při nesplněných námi zadaných podmínek vyřadí snímaní síly a vyhodnocování mezí z činnosti. Blokování lze též využít jako start a stop měření. Funkce následných tří vstupů bude řešena zákaznicky. Hlavní uplatnění tedy jednotka nachází ve vážících aplikacích, kde potřebujeme měřit zatěžující sílu, reagovat na vnější podněty či zařízení a následně vyhodnocovat a hlídat několik mezí najednou bez návaznosti na další zařízení jako je např. počítač. Díky provedení uchycení na DIN lištu lze jednotku snadno integrovat i do průmyslových strojů a systémů.

5 Návod k používání MC400 Strana 4/ Základní vlastnosti zobrazení 4-místným LED displejem 3 nastavitelná relé výběr výstupní logiky relé (sepnuto, rozepnuto) 2 vstupy pro tenzometrický snímač ± 20mV linearita systému < 0,01 % z rozsahu 4-vodičové připojení tenzometrického snímače snímač připojen na interní 24-bit A/D převodník rychlost snímání až 105 Hz, typicky 20 Hz 1 digitální opticky-izolovaný vstup (blokování) 2 analogové vstupy pro U/I snímače 3 přídavné digitální opticky-izolované vstupy 3 ovládací tlačítka pro menu nastavení rozhraní* RS232 popř. USB nastavitelný analogový DAC výstup nastavená data uložena v EEPROM možnost jednoduché kalibrace ochrana kontaktů relé zhášecími obvody přepěťová ochrana detekce podpětí jednoduché nastavení pomocí menu uchycení na DIN lištu barva: šedá * zákaznicky RS485, RS Technická data Napájení: napájecí napětí: 230V AC/50Hz 18-36V DC /100mA izolované max. příkon: 3,5W / 230V AC 50Hz 3,6W / 36V DC kategorie měření: II (CAT II) Izolace: II. třída Pojistka: CF (F/250V/50mA) Provozní podmínky: pracovní teplota: 0 55 C skladovací teplota: C krytí: IP20 (čelní) podmínky normálního prostředí (viz ČSN EN čl ) Zobrazení a klávesnice: 0 ~ 9999, 4-místný LED displej červené LED, 7 segmentů, výška číslic 9,2 mm klávesnice 3 tlačítka Připojení: Napájecí konektor: - konektor: PA 256 VE 9 SX 5,08, 9 pinů - zásuvka: PA 257 VE 9 C 5,08, 9 pinů Ostatní konektory: - svorkovnice MRT5 P5,08 Rozteč všech konektorů: 5,08mm Vstupy: Analogové: 2 tenzometrický: ±20mV DC (diferenciální) 1 napěťový: 0-10V DC 1 proudový: 4-20mA Digitální: 1 blokování (opticky oddělený):18-75v DC/AC 3 opticky oddělené (u digitálních vstupu je zapotřebí vnější napájení) Výstupy: rozhraní: RS232 (až Bps), volitelně USB analogový výstup DAC neizolovaný (12-bit): rozsah: 0-5V DC (min.zátěž 10kΩ) linearita: 0,5 % z rozsahu reléové - 3 relé s přepínací kontakty max.zatížení 3A, 230V AC 50Hz / 3A, 30V DC Parametry: linearita systému: < 0,01 % z rozsahu rychlost snímání: až 105 Hz, typicky 20 Hz filtr: volitelný od 5 do 105 Hz převodník A/D: 24 bitů metoda kalibrace: z čelní klávesnice Mechanické vlastnosti: rozměry: 155 x 90 x 58 mm (DxŠxV) hmotnost: 500g materiál: ABS

6 Návod k používání MC400 Strana 5/ 25 Pozor! Je zakázáno provozovat měřící jednotku mimo výše uvedené rozsahy hodnot jednotlivých vstupů, výstupů, napájení a teplot, neboť mimo tyto rozsahy není zaručena správná činnost. Při překročení horní meze např. napětí dojde k poškození nebo dokonce zničení jednotky. Toto poškození se dá zpětně jednoznačně identifikovat a na takto poškozenou jednotku se nevztahuje bezplatná záruční oprava! Při podpětí nejsou zaručeny korektní výsledky měření, což může mít vliv na správnou funkci jednotky. Dále je zakázáno připojovat variantu měřící jednotky s napájecím napětím 230V AC/50Hz na zdroj síťového napětí, který není vybaven jistícím prvkem (např. jistič), který musí být v blízkosti jednotky a příslušně označen jako odpojovací prvek pro tuto jednotku. 2.4 Popis jednotky tlačítka LED displej vstupy pro senzory rozhraní napájení digit. vstupy blokování- DAC výstupy relé (kontakty) obr.1

7 Návod k používání MC400 Strana 6/ LED displej Čtyřmístný 7-segmentový LED displej. Zobrazuje přímo měřené zatížení popř. nastavená data podle vstupu. Pomocí desetinných teček mezi čísly pak signalizuje sepnutí či rozepnutí jednotlivých relé a případnou zápornou hodnotu zatížení. Po 5 minutách od posledního stisku tlačítka displej automaticky zhasíná. Pro opětovné zobrazení, stačí stisknout libovolné tlačítko. Zároveň lze v menu tento úsporný režim displeje zakázat*. Poznámka: po zhasnutí displeje měřící jednotka stále měří a vyhodnocuje, pouze nezobrazuje naměřené hodnoty (viz úsporný režim [kap.2.6.2]) Výstupy relé Výstupy jsou realizovány pomocí 3 relé s přepínacími kontakty. V menu nastavení lze jednoduše zvolit a nastavit** pro každé relé zvlášť jejich logiku, tj. má-li sepnout či rozepnout, a meze pro spínání popř. rozepínání Blokování - DAC Blokování Pomocí tohoto vstupu je možné kdykoli při provozním režimu jednotky blokovat její činnost, tj.vyhodnocení měřených vstupních dat a případné následné ovládání výstupních relé. Blokování činnosti je aktivováno přivedením stejnosměrného popř. střídavého napětí ve stanoveném rozsahu na příslušné označené svorky. Z důvodu optického oddělení je vyžadováno vnější napájení. DAC Analogový neizolovaný výstup v rozsahu 0-5V DC realizovaný DAC převodníkem. Je určen pro ovládání dalších zařízení popř. systémů. Nastavení*** lze provést pomocí menu nastavení Tlačítka (klávesy) Funkce jednotlivých tlačítek je následující: - vlevo > - vpravo / opusť - vyber / potvrď * ** *** viz nastavení jednotky viz nastavení jednotky viz nastavení jednotky [kap.3.1.1/ str.10] [kap.3.1.2/ str.10] [kap.3.1.3/ str.10]

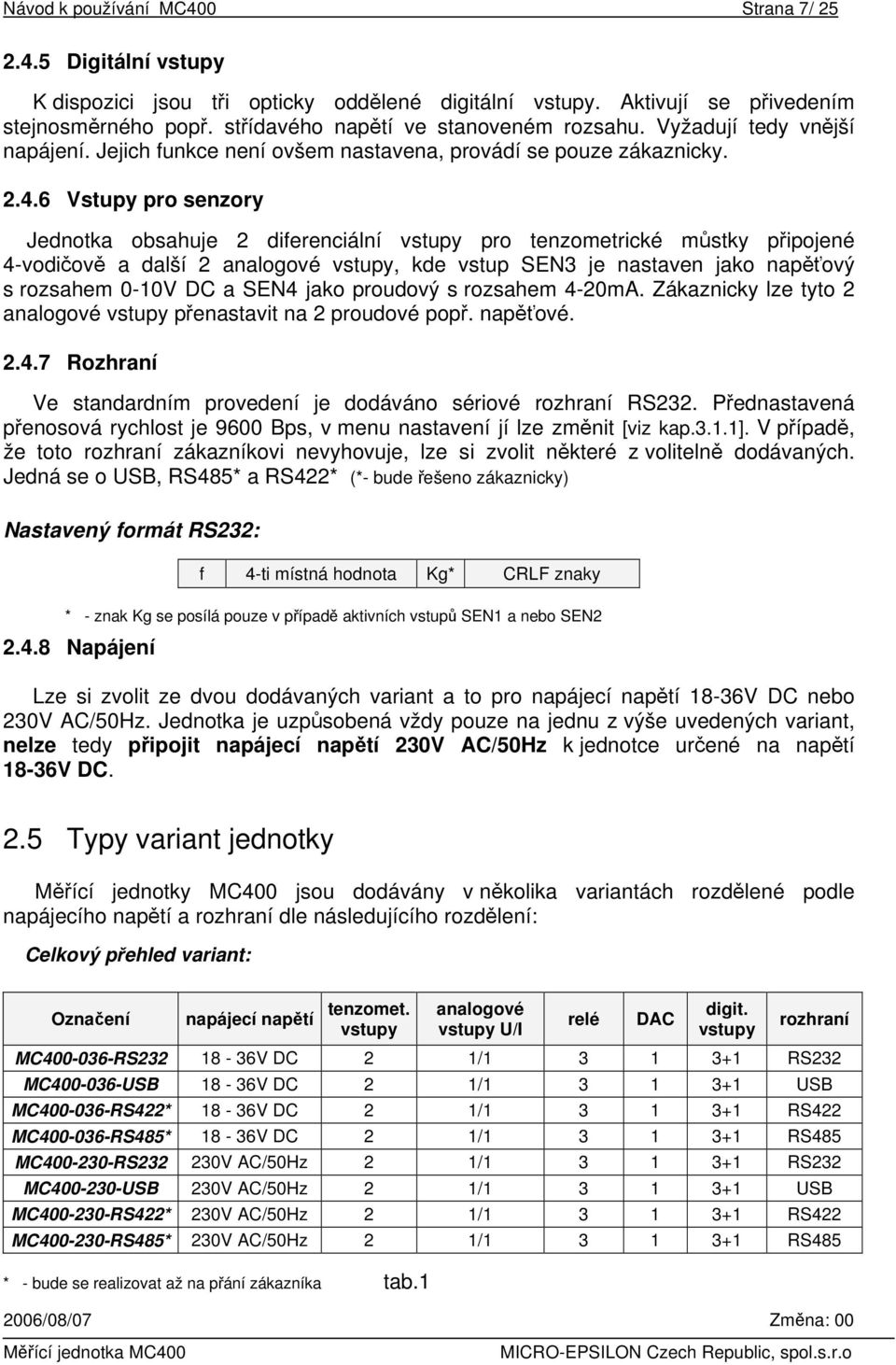

8 Návod k používání MC400 Strana 7/ Digitální vstupy K dispozici jsou tři opticky oddělené digitální vstupy. Aktivují se přivedením stejnosměrného popř. střídavého napětí ve stanoveném rozsahu. Vyžadují tedy vnější napájení. Jejich funkce není ovšem nastavena, provádí se pouze zákaznicky Vstupy pro senzory Jednotka obsahuje 2 diferenciální vstupy pro tenzometrické můstky připojené 4-vodičově a další 2 analogové vstupy, kde vstup SEN3 je nastaven jako napěťový s rozsahem 0-10V DC a SEN4 jako proudový s rozsahem 4-20mA. Zákaznicky lze tyto 2 analogové vstupy přenastavit na 2 proudové popř. napěťové Rozhraní Ve standardním provedení je dodáváno sériové rozhraní RS232. Přednastavená přenosová rychlost je 9600 Bps, v menu nastavení jí lze změnit [viz kap.3.1.1]. V případě, že toto rozhraní zákazníkovi nevyhovuje, lze si zvolit některé z volitelně dodávaných. Jedná se o USB, RS485* a RS422* (*- bude řešeno zákaznicky) Nastavený formát RS232: f 4-ti místná hodnota Kg* CRLF znaky * - znak Kg se posílá pouze v případě aktivních vstupů SEN1 a nebo SEN Napájení Lze si zvolit ze dvou dodávaných variant a to pro napájecí napětí 18-36V DC nebo 230V AC/50Hz. Jednotka je uzpůsobená vždy pouze na jednu z výše uvedených variant, nelze tedy připojit napájecí napětí 230V AC/50Hz k jednotce určené na napětí 18-36V DC. 2.5 Typy variant jednotky Měřící jednotky MC400 jsou dodávány v několika variantách rozdělené podle napájecího napětí a rozhraní dle následujícího rozdělení: Celkový přehled variant: Označení napájecí napětí tenzomet. vstupy analogové vstupy U/I relé DAC digit. vstupy rozhraní MC RS V DC 2 1/ RS232 MC USB 18-36V DC 2 1/ USB MC RS422* 18-36V DC 2 1/ RS422 MC RS485* 18-36V DC 2 1/ RS485 MC RS V AC/50Hz 2 1/ RS232 MC USB 230V AC/50Hz 2 1/ USB MC RS422* 230V AC/50Hz 2 1/ RS422 MC RS485* 230V AC/50Hz 2 1/ RS485 * - bude se realizovat až na přání zákazníka tab.1

9 Návod k používání MC400 Strana 8/ Režimy jednotky Jednotka má 3 operační režimy provozní, úsporný a režim nastavení Provozní režim V tomto režimu se měří a vyhodnocuje vybrané vstupy, dle nastavení se spínají či rozepínají relé a jednotka reaguje na vstup blokování popř. je v činnosti rozhraní a DAC výstup. Režim se aktivuje ihned po přivedení napájecího napětí na příslušný napájecí konektor jednotky Úsporný režim Je podobný provoznímu režimu. Jednotka měří, vyhodnocuje a spíná či rozepíná relé, mohou být v činnosti rozhraní a DAC převodník, pouze se nezobrazuje zatížení popř. měřená data na LED displeji (je neaktivní). Do úsporného režimu jednotka přejde automaticky po 5 minutách od posledního stisku libovolného tlačítka v provozním režimu. Hlavní význam tohoto režimu je omezení proudu (spotřeby energie) a tedy i následně zmenšení tepelných ztrát v jednotce. Pro opětovnou aktivaci zobrazování stačí stisknout libovolné tlačítko. V menu lze pak tento režim zakázat Režim nastavení Jednotka je mimo běžný provoz a nevyhodnocuje měřené vstupy. Slouží pouze k nastavení hodnot mezí, logiky spínání kontaktů relé, volbě aktivních vstupů a výstupů včetně rozhraní, kalibraci snímačů, popř. pro dodatečná nastavení. Aktivuje se v provozním režimu stiskem klávesy OK na dobu alespoň 5 vteřin. V základním menu je k dispozici 10 položek pro nastavení : RE1 RE2 RE3 ADC CER CAL DAC SER MIN DIS - nastavení mezí a logiky relé - nastavení mezí a logiky relé - nastavení mezí a logiky relé - nastavení a výběr analogových vstupů - nastavení nuly (bez zatížení) - nastavení referenční zátěže - nastavení analogového výstupu - nastavení sériového režimu - nastavení zobrazování záporné hodnoty měření - nastavení vypínání displeje (úsporný režim) Bližší popis nastavení jednotlivých položek je v kap.3.1.

10 Návod k používání MC400 Strana 9/ 25 3 Nastavení jednotky Upozornění: Veškeré nastavení a kalibrace je zapotřebí provádět po teplotním vytemperování jednotky!!!!! Před každým uvedením jednotky do provozu je nutné provést nastavení a kalibraci připojených vstupů a popř. DAC výstupu. K tomu je jednotka vybavena 3 klávesami <, OK, >. Nastavení je popsáno v kapitole 3. Kalibrace připojených snímačů je součástí nastavení jednotky. obr.2 Názorný schématický náčrt (struktura nastavení) podle níže uvedeného postupu je součástí návodu k používání (viz PŘÍLOHA B). 3.1 Postup nastavení Nastavení relé 1 - RE1 Nejprve v provozním režimu stisknout tlačítko OK na 5s. Jednotka přejde do režimu nastavení a na displeji se zobrazí nápis RE1 (nastavení relé 1). Nepožaduje-li se nastavení parametrů relé 1, stisknout klávesu > a přesunout se tak na další položku RE2. V případě nastavení relé 1, stiskem klávesy OK se nejprve dostat na požadované nastavení logiky spínání kontaktu relé 1, zde tlačítkem > vybrat, zda má při dosažení nastavené hodnoty zatížení přejít do sepnutého (L) nebo rozepnutého stavu (H). Klávesou OK toto nastavení potvrdit a přejít na nastavení hodnoty zatížení, při které má relé přepnout ( veškeré nastavené meze zatížení zadáváme v kg!!). Tlačítkem < se hodnota zatížení snižuje, tlačítkem > zvyšuje. Pomocí OK volbu potvrdit a přejít na nastavení další položky Nastavení relé 2 - RE2 Další položku RE2. Tu nastavit analogicky k relé 1 (RE1) stejným způsobem (nastavení logiky spínání a hodnotu přepínání) Nastavení relé 3 RE3 U následné položky RE3 postupovat stejně jako v případě nastavení relé 1 a 2 (RE1,RE2).

11 Návod k používání MC400 Strana 10/ Nastavení analogových vstupů ADC Nastavení položky ADC lze přeskočit pomocí > a nebo potvrdit klávesou OK.. Na displeji se objeví nápis No určující, zda nepožadujete přenastavení analogových vstupů (od výrobce je přednastaven aktivní pouze diferenciální vstup SEN1) či požadujete přenastavení vstupů (stiskem klávesy > se nápis změní na Yes ). Případným stiskem klávesy > vybrat Yes a vybranou volbu potvrdit stiskem OK. Na displeji se zobrazí nápis Ad a číslo volby vstupů. Klávesami <, > nastavit a vybrat vstup popř. vstupy, které budou aktivní včetně jeho módu podle tab.2. Výběr potvrdit stiskem klávesy OK a přejít do režimu nastavení napěťového rozsahu jednotlivých vstupů. Na výběr je osm možností, které jsou uvedeny v tab.3. Zde navolit klávesami <, > napěťový rozsah Ro 1 až Ro 8. Po zvolení a následným potvrzením OK se přejde na nastavení frekvence filtru analogových vstupů. Na displeji problikne nápis FIL. Zde navolit klávesami <, > frekvenci filtru v rozsahu Hz. Po zvolení a následným potvrzením OK se nastavení uloží a přejde se na další položku v režimu nastavení. Doporučení výrobce: frekvenci filtru nastavit na 20Hz. volba aktivní vstupy mód rozsah popis použití Ad 1 SEN1± diferenciální 0-20mV* až 0-2,56V* tenzometrické můstky Ad 2 SEN2± diferenciální 0-20mV* až 0-2,56V* tenzometrické můstky Ad 3 SEN1± + SEN2± součet 0-20mV* až 0-2,56V* měření více snímači Ad 4 SEN3 unipolární 0-10V napěťové senzory Ad 5 SEN4 unipolární 4-20mA proudové senzory Ad 6 SEN3 + SEN4 součet 0-10V*/4-20mA* **měření více snímači * - rozsah se nastaví pomocí menu nastavení v položce ADC **- platí pouze za předpokladu, že vstupy SEN3 a SEN4 jsou stejného typu, tedy buď oba proudové a nebo napěťové tab.2 volba Ro 1 Ro 2 Ro 3 Ro 4 Ro 5 Ro 6 Ro 7 Ro 8 napěťový rozsah vstupů 0-20 mv 0-40 mv 0-80 mv mv mv mv 0-1,28 V 0-2,56 V tab.3

12 Návod k používání MC400 Strana 11/ Nastavení nuly (bez zatížení) - CER Po volbě analogových vstupů, jejich rozsahu a nastavení frekvence filtru následuje položka CER. Stiskem tlačítka OK a výběrem a potvrzením nápisů No popř. Yes lze nastavit, zda provést nastavení nuly či nikoliv. Při výběru Yes se na 8 sekund na displeji rozbliká nápis CER. Po uplynutí této uvedené doby se odečtou změřené hodnoty z připojených snímačů a přiřadí se jim nulové zatížení. V případě nenastavení zatížení na nulu a již začaté sekvenci blikání nápisu CER, stačí stisk klávesy > a přejít na další položku bez nastavení nuly. Při výběrem No lze přejít na další položku - CAL. Upozornění: Při nastavení nuly musí být k jednotce připojen požadovaný snímač. Zároveň vstup, na který je snímač připojen, musí být nastaven aktivní (viz bod nastavení ADC), jinak nastavení nuly nebude nastaveno správně!!!!! Nastavení referenční zátěže CAL Nastavení položky CAL lze přeskočit pomocí > a nebo potvrdit klávesou OK. Na displeji se zobrazí přednastavená hodnota zátěže v Kg. Klávesami <, > je možno snížit a nebo zvýšit zatížení na námi požadovanou hodnotu. Poté zatížit snímač námi zadanou hodnotou a stisknout klávesu OK. Pomocí nápisů No a Yes rozhodnout, zda skutečně provést nastavení referenční zátěže či nikoliv. Nejprve je zobrazen na displeji nápis No. Případným stiskem klávesy > vybereme Yes. Naši volbu potvrdit stiskem OK. Poté se na displeji rozbliká na dobu 8 sekund nápis CAL. Po uplynutí 8s prodlevy se odečte zatížení a přejde se na další položku v nastavovacím režimu. Upozornění : Jako nastavenou zátěž je doporučeno uvést alespoň polovinu z plného zatížení snímače, optimálně pak plné zatížení. Příklad: Je požadavek na hodnotu referenční zátěže např. na 240kg. Snímač zatížit 240kg, potvrdit klávesou OK. Po 8 sekundách jednotka provede odečtení hodnot ze snímače. Nyní je možno odstranit zátěž ze snímače a nastavení referenční zátěže je provedeno Nastavení analogového výstupu - DAC Nastavení položky DAC lze přeskočit pomocí > a nebo potvrdit klávesou OK. Na displeji se objeví nápis Yes popř. No určující, zda bude aktivní DAC výstup či nikoliv. Volbu provést klávesami <, >. Výběrem Yes popř. No lze tedy analogový výstup vypnout nebo zapnout. Po výběru Yes a následným potvrzením klávesou OK přejít na přiřazení plného výstupu požadovanému zatížení, v opačném případě No na další položku v režimu nastavení. Přiřazení plného výstupu požadovanému zatížení lze provést klávesami <, >. Zde nastavit hodnotu zatížení a potvrdit klávesou OK. Tím nastavené hodnotě odpovídá plný výstup, v tomto případě tedy 5V DC.

13 Návod k používání MC400 Strana 12/ Nastavení sériového přenosu - SER Nastavení položky SER přeskočit pomocí > a nebo potvrdit klávesou OK. Na displeji se objeví nápis Yes určující, zda se bude aktivní sériový přenos či nikoliv (stiskem klávesy > se nápis změní na No ). Výběrem Yes a nebo No lze tedy sériový přenos vypnout nebo zapnout. Výběr potvrdit stiskem klávesy OK.. V případě No se nastavení uloží a přejde se na další položku v režimu nastavení. Pro případ Yes se na displeji zobrazí nápis SE a číslo volby pro nastavení rychlosti. Na výběr jsou čtyři možnosti, které jsou uvedeny v tab.4. Zde navolit klávesami <, > požadovanou rychlost sériového rozhraní a následným potvrzením OK přejít na další položku v režimu nastavení. volba přenosová rychlost rozhraní SE SE SE SE tab Nastavení zobrazování záporné hodnoty měření - MIN Nastavení položky MIN lze přeskočit pomocí > a nebo potvrdit klávesou OK. Na displeji se objeví nápis Yes určující, zda se budou zobrazovat také záporné hodnoty měření (stiskem klávesy > se nápis změní na No ). Ve druhém případě je nejnižší zobrazená hodnota Výběrem Yes a nebo No lze tedy zobrazování záporné hodnoty měření zapnout nebo vypnout. Po výběru a následným potvrzením klávesou OK se nastavení jednotky uloží a přejde se na poslední položku v nastavovacím režimu Nastavení vypínání displeje - DIS Poslední položka je položka DIS. Klávesou > lze ukončit nastavení a vrátit se zpět do provozního režimu nebo stiskem OK potvrdit nastavení položky DIS. Na displeji se objeví nápis Yes určující, zda po 5 minutách nečinnosti (respektive nestisknutí některé z kláves) se vypne displej (stiskem klávesy > se nápis změní na No ). Výběrem Yes a nebo No lze tedy vypínání displeje zapnout popř. vypnout. Po výběru a následným potvrzením klávesou OK se nastavení jednotky uloží a přejde provozního režimu.

14 Návod k používání MC400 Strana 13/ 25 4 Instalace a uvedení do provozu Pro správné uvedení do provozu je nutné si pozorně, před použitím měřící jednotky, prostudovat tento kompletní návod k používání s bezpečnostními pokyny! Instalace a zapojení se provádí bez připojeného napájecího napětí a napětí na kontaktech relé. Zapojení vodičů, které budou připojeny na větší jmenovité napětí než 50V AC a 75V DC, provádí odborný pracovník s příslušnou kvalifikací pro práci s nn napětím. 4.1 Postup instalace a vyjmutí jednotky Instalace: 1. vzít měřící jednotku MC400 podle obr.3 2. stranu bez černé úchytky přiložit a nasadit na připevněnou DIN lištu (obr.3) Poznámka: je předpokládáno, že DIN lišta je připevněna na požadovaném místě 3. na protilehlé straně palcem zatlačíme tak, aby jednotka na lištu zacvakla. (obr.4) obr.3 4. zapojit požadované vodiče na příslušné svorkovnice Poznámka: pro lepší montáž je možné krytky odstranit o po zapojení opět nainstalovat [viz.kap.4. vyjmutí a instalace krytek] 5. šrouby svorkovnic řádně dotáhnout obr.4 6. zapojit vodiče na napájecí konektor a přivést napájecí napětí 7. vyčkat 5 minut pro vytemperování elektroniky na provozní teplotu a poté provést nastavení (viz [ kap.3]).

15 Návod k používání MC400 Strana 14/ 25 Tímto (body 1-7) jsme měřící jednotku uvedli do provozu (aktivuje se zobrazení displeje a jednotka začne měřit). Vyjmutí jednotky: 1. jednotku odpojíme od napájecího napětí 2. odpojit připojené vodiče Poznámka: pro lepší odpojení je možné krytky odstranit o poté opět nasadit a zacvaknout [viz.str.14] obr.5 3. plochý šroubovák nasadit do černé úchytku (obr.5) 4. vyvinout tlak na šroubovák tak, aby se černá úchytku vychýlila směrem od jednotky (obr.5). 5. na straně černé úchytky rukou jednotku nazvednout a vyjmout jí z DIN lišty (obr.6). Instalace krytek: obr.6 krytku nasadit a prstem zatlačit tak, aby krytka zacvakla (viz. obr.7, obr.8) obr.7 obr.8

16 Návod k používání MC400 Strana 15/ 25 Odstranění krytek: plochý šroubovák nasadit za krytku nasadit podle obr.9 a vyvinout tlak směrem přes jednotku. Po uvolnění krytku pomocí prstů odstranit obr.9 obr Upozornění a bezpečnostní předpisy při instalaci zařízení Před zapnutím měřící jednotky zkontrolovat použitou variantu a podle ní ověřit velikost a zapojení požadovaného vstupního napájecího napětí, popř. typ a zapojení komunikačního rozhraní. Při spínání / rozpínání relé popř. napájením větším než jmenovité napětí 50V AC nebo 75V DC je nutné jednotku zabezpečit tak, aby se zabránilo přístupu laické obsluhy, a to zabudování do skříně, která je přístupná jen za použití nástroje!!! Varianta měřící jednotky s napájecím napětím 230V AC/50Hz se nesmí připojit na zdroj síťového napětí, který není vybaven jistícím prvkem (např. jistič). Ten musí být v blízkosti jednotky a příslušně označen jako odpojovací prvek pro tuto jednotku. Měřící jednotka není bezpečná proti výbuchu!

17 Návod k používání MC400 Strana 16/ Důležitá upozornění Dříve než měřící jednotku zapnete, proveďte následující kontroly: 1. Kontrola správného připojení napájecích kabelů, jejich polaritu a velikost napájecího napětí podle typu jednotky. Přepólování v případě napěťové varianty 18-36V DC může způsobit její zablokování popř. může vést k trvalému poškození jednotky. 2. Kontakty výstupních relé nesmějí spínat spotřebiče s vyšším odběrem napětí a proudů, než jsou uvedeny v technických datech kontaktů relé v tomto návodu k používání. 3. Zkontrolovat řádné připevnění napájecích vodičů a kontaktů relé. V případě v uvolnění takového vodiče s přivedeným elektrickým napětím hrozí úraz elektrickým proudem! 5 Možné závady, zobrazované chyby a jejich odstranění ERR1 nedostatečné napájecí napájení zkontrolovat napájecí napětí jednotky, zda je v požadovaném rozsahu (viz.kap. 2.3) ERR2 nejsou nastaveny parametry jednotky spustit režim nastavení a provést přenastavení jednotky JEDNOTKA NEREAGUJE, NESVÍTÍ DISPLEJ prasklá pojistka vlivem proudového přetížení, pouze u napěťové varianty 230V AC/50Hz zjistit možnou vnější příčinu, odstranit jí a poté vyměnit pojistku za novou podle specifikace v technických datech. v případě viditelné vnitřní poruchy měřící jednotku odstavit. 6 Rozměry a popis zapojení Všechny rozměry jsou uváděny v mm. obr.11

18 Návod k používání MC400 Strana 17/ 25 Popis zapojení konektorů: SENZOR ROZHRANÍ NAPÁJENÍ vývod popis a význam vývod popis a význam vývod popis a význam 1 +5V DC, kladné napájecí 1 napětí pro můstek 1* N - nulový vodič napájecího napětí V DC, záporné napájecí napětí pro můstek SEN1+, kladná větev tenzometrického můstku SEN1-, záporná větev tenzometrického můstku SEN2+, kladná větev tenzometrického můstku SEN2-, záporná větev tenzometrického můstku SEN3+, analogový vstup pro napěťové snímače SEN4+, analogový vstup pro proudové snímače GND, analogová zem pro snímače GND, digitální zem +5V DC, napětí pro rozhraní RS1, vstupní popř. výstupní signál rozhraní RS2, vstupní popř. výstupní signál rozhraní RS3,, vstupní popř. výstupní signál rozhraní RS4,, vstupní popř. výstupní signál rozhraní 2 3* * 230V AC/50Hz, L-fázový vodič napájecího napětí GND, zem napájecího napětí 9 9* 18-36V DC, napájecí napětí VSTUPY BLOKOVÁNÍ - DAC VÝSTUPY- RELÉ vývod popis a význam vývod popis a význam vývod popis a význam 1 IN1-, digitální 1 BLOK, blokující digitální 1 RELE1 IN, opticky-izolovaný vstup opticky-izolovaný vstup vstupní kontakt relé IN1-, digitální opticky-izolovaný vstup IN2-, digitální opticky-izolovaný vstup IN2-, digitální opticky-izolovaný vstup IN3-, digitální opticky-izolovaný vstup IN3-, digitální opticky-izolovaný vstup BLOK, blokující digitální opticky-izolovaný vstup AGND, analogová zem DAC, analogový výstup *napájecí napětí a rozhraní zapojit pouze jedno podle varianty jednotky Popis zapojení rozhraní: tab RELE1 OUT1, výstupní kontakt relé 1 RELE1 OUT2, výstupní kontakt relé 2 RELE2 IN, vstupní kontakt relé 2 RELE2 OUT1, výstupní kontakt relé 2 RELE2 OUT2, výstupní kontakt relé 2 RELE3 IN, vstupní kontakt relé 3 RELE3 OUT1, výstupní kontakt relé 3 RELE3 OUT2, výstupní kontakt relé 3 Typ strana měřící jednotky strana počítače rozhraní RS1 RS2 RS3 RS4 RS1 RS2 RS3 RS4 RS232 RxD TxD TxD RxD USB D+ D- D+ D- RS422 RxDM RxDP TxDP TxDM TxDM TxDP RxDP RxDM RS485 DP DM DP DM tab.6

19 Návod k používání MC400 Strana 18/ 25 obr. 12

20 Návod k používání MC400 Strana 19/ 25 7 Údržba Pro správnou funkci v provozu nevyžaduje tato měřící jednotka žádnou zvláštní údržbu. Pouze vždy po nějakém času (doporučení výrobce: 1x půl roku) zkontrolujte dotažení všech šroubů na konektorových svorkách u připojených vodičů. V případě výměny připojených snímačů se musí provést opět nastavení a kalibrace [kap. 3]. 8 Balení Součást balení měřící jednotky MC400: - 1ks měřící jednotka - 1ks napájecí konektor (9 pinů) - 1ks návod k používání Poznámka: uvedený napájecí konektor je v balení již zasunut do protikusu na jednotce 9 Kontakt V případě jakýchkoliv nejasností nás prosím kontaktujte. Adresa výrobce, objednávky, servis, technické informace: Micro-Epsilon Czech Republic spol.s.r.o. Na Libuši Bechyně tel: fax: info@micro-epsilon.cz www :

21 Návod k používání MC400 Strana 20/ 25 Příloha A: Záruční list Výrobek: Typ: Výrobní číslo: Datum prodeje: Záruční doba na výše uvedenou jednotku je stanovena na 24 měsíců ode dne prodeje spotřebiteli. Veškeré závady vzniklé během této doby chybou při výrobě, vadou materiálu či jinými okolnostmi na straně výrobce budou bezplatně odstraněny v rámci záruční doby. Ostatní závady budou vyhodnoceny a posouzeny výrobcem. Závady vzniklé během záruční doby na straně spotřebitele budou uznány pouze za předpokladu přesného dodržení použití měřící jednotky popsaného v návodu k používání a za stanovených podmínek. Záruka se dále nevztahuje na závady způsobené: - mechanickým poškozením - dopravou - zásahem nepovolané osoby včetně uživatele - překročením stanovených hodnot ( nedodržením stanoveného rozsahu napájecího napětí či nedodržením stanovených provozních podmínek, viz. Kapitola 2.3 Technická data ) - neodvratnou událostí - jinými neodbornými zásahy Záruční a pozáruční opravy provádí výrobce pokud není uvedeno jinak. Popis závady: Zákazník, adresa :

22 Návod k používání MC400 Strana 21/ 25 Příloha B: Struktura nastavení měřící jednotky

23 Návod k používání MC400 Strana 22/ 25

24 Návod k používání MC400 Strana 23/ 25

25 Návod k používání MC400 Strana 24/ 25
