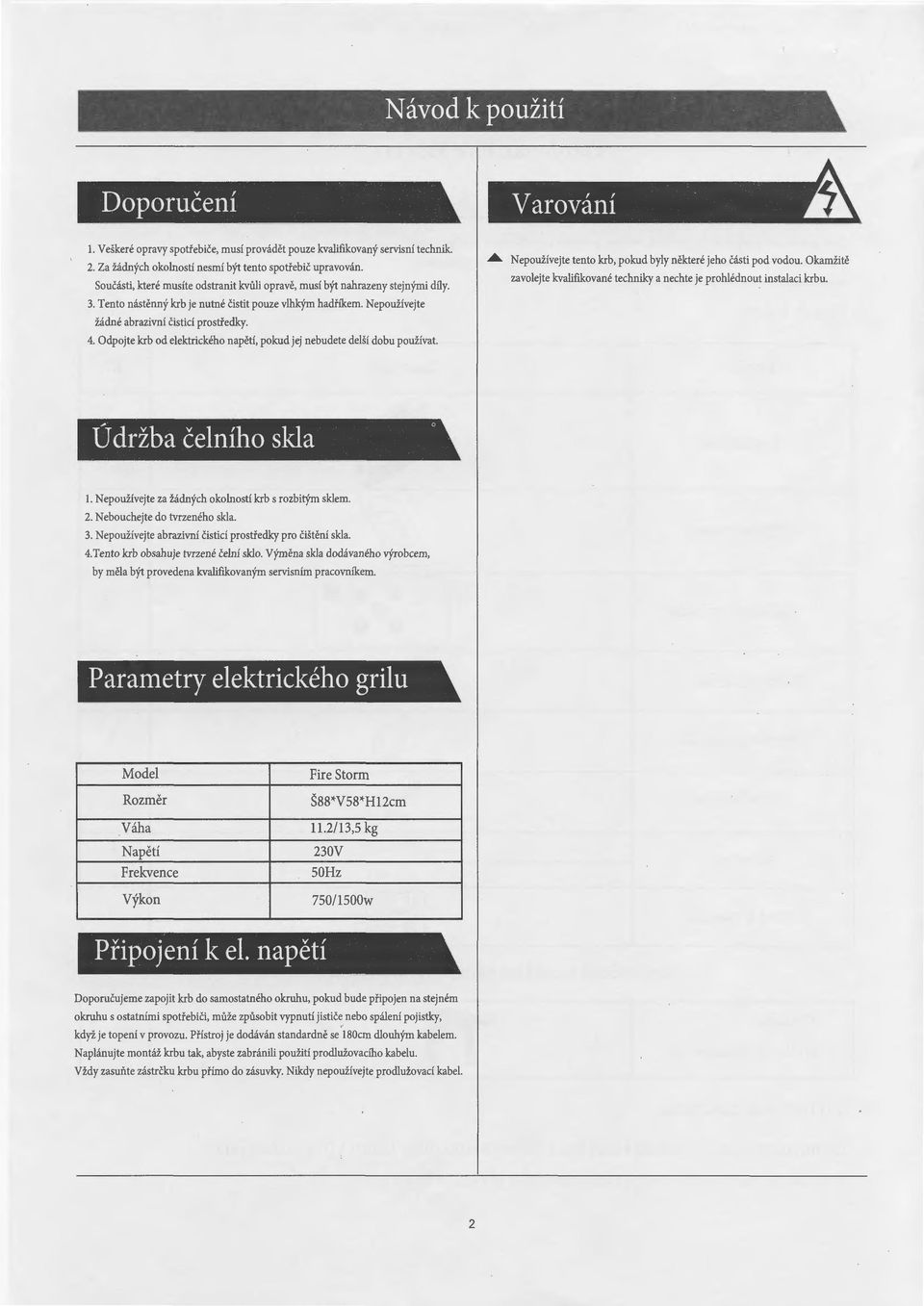

2 Návod k použití Doporučení Varování l1 1. Veškeré opravy spotřebiče, musí provádět pouze kvalifikovaný servisní technik. 2. Za žádných okolností nesmí být tento spotřebič upravován. Součásti, které musíte odstranit kvůli opravě, musí být nahrazeny stejnými díly. 3. Tento nástěnný krb je nutné čistit pouze vlhkým hadříkem. Nepoužívejte žádné abrazivní čisticí prostředky. 4. Odpojte krb od elektrického napětí, pokud jej nebudete delší dobu používat. A Nepoužívejte tento krb, pokud byly některé jeho části pod vodou. Okamžitě zavolejte kvalifikované techniky a nechte je prohlédnout instalaci krbu. Údržba čelního skla 1. Nepoužívejte za žádných okolností krb s rozbitým sklem. 2. Nebouchejte do tvrzeného skla. 3. Nepoužívejte abrazivní čisticí prostředky pro čištění skla. 4.Tento krb obsahuje tvrzené čelní sklo. Výměna skla dodávaného výrobcem, by měla být provedena kvalifikovaným servisním pracovníkem. Parametry elektrického grilu Model Rozměr Váha Napětí Frekvence Výkon I Fire Storm Š88*V58*Hl2cm 11.2/13,5 kg 230V 50Hz 750/lSOOw Připojení k el. napětí Doporučujeme zapojit krb do samostatného okruhu, pokud bude připojen na stejném okruhu s ostatními spotřebiči, může způsobit vypnutí jističe nebo spálení pojistky, když je topení v provozu. Přístroj je dodáván standardně se 180cm dlouhým kabelem. Naplánujte montáž krbu tak, abyste zabránili použití prodlužovacího kabelu. Vždy zasuňte zástrčku krbu přímo do zásuvky. Nikdy nepoužívejte prodlužovací kabel. 2

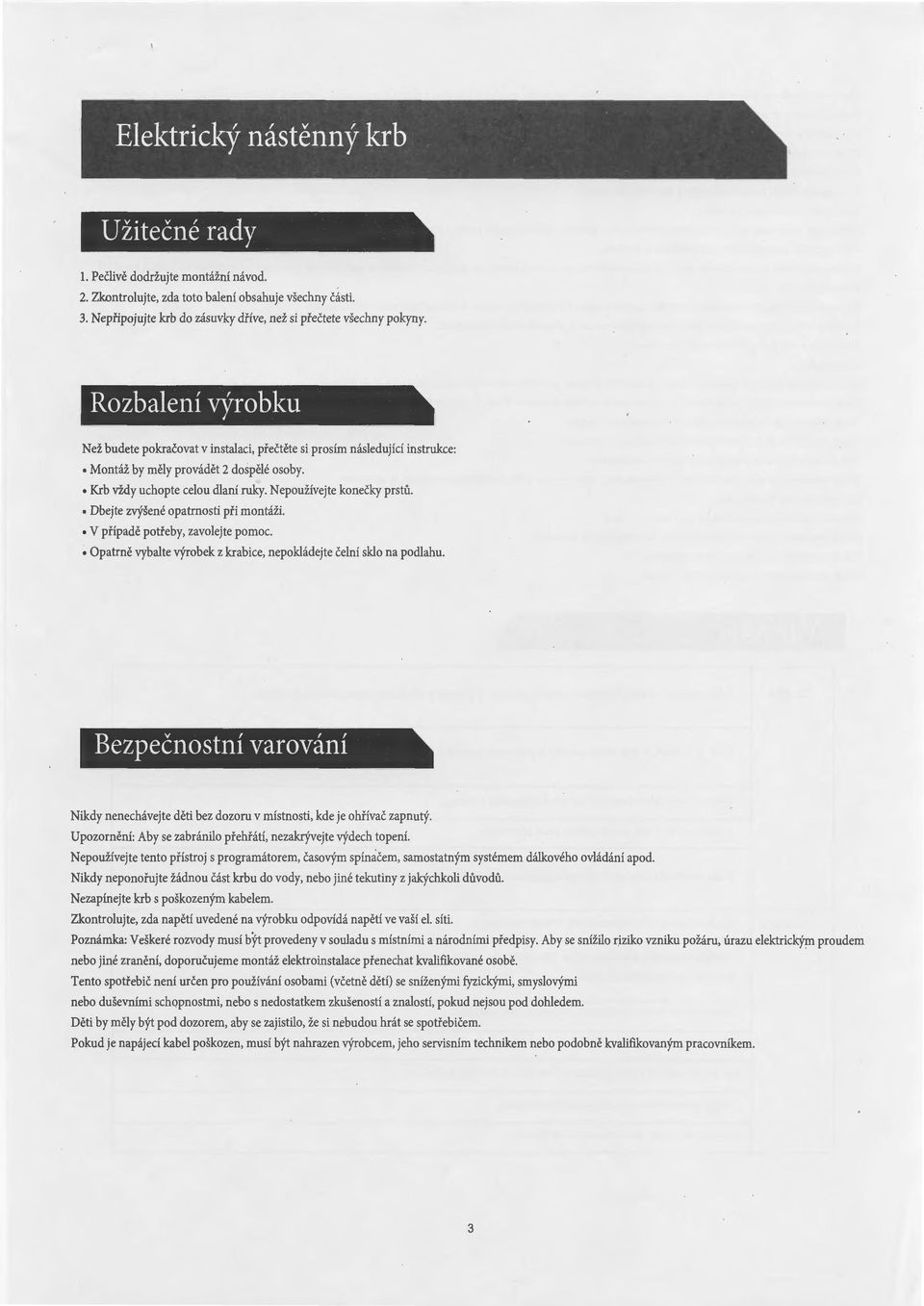

3 Elektrický nástěnný krb Užitečné rady 1. Pečlivě dodržujte montážní návod. 2. Zlrontrolujte, zda toto balení obsahuje všechny části. 3. Nepřipojujte krb do zásuvky dříve, než si přečtete všechny pokyny. Rozbalení výrobku Než budete pokračovat v instalaci, přečtěte si prosím následující instrukce: Montáž by měly provádět 2 dospělé osoby. Krb vždy uchopte celou dlaní ruky. Nepoužívejte konečky prstů. Dbejte zvýšené opatrnosti při montáži. V případě potřeby, zavolejte pomoc. Opatrně vybalte výrobek z krabice, nepokládejte čelní sklo na podlahu. Bezpečnostní varování Nikdy nenechávejte děti bez dozoru v místnosti, kde je ohřívač zapnutý. Upozornění: Aby se zabránilo přehřátí, nezakrývejte výdech topení. Nepoužívejte tento přístroj s programátorem, časovým spínačem, samostatným systémem dálkového ovládání apod. Nikdy neponořujte žádnou část krbu do vody, nebo jiné tekutiny z jakýchkoli důvodů. Nezapínejte krb s poškozeným kabelem. Zkontrolujte, zda napětí uvedené na výrobku odpovídá napětí ve vaší el. síti. Poznámka: Veškeré rozvody musí být provedeny v souladu s místními a národními předpisy. Aby se snížilo riziko vzniku požáru, úrazu elektrickým proudem nebo jiné zranění, doporučujeme montáž elektroinstalace přenechat kvalifikované osobě. Tento spotřebič není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem. Děti by měly být pod dozorem, aby se zajistilo, že si nebudou hrát se spotřebičem. Pokud je napájecí kabel poškozen, musí být nahrazen výrobcem, jeho servísním technikem nebo podobně kvalifikovaným pracovnikem. 3

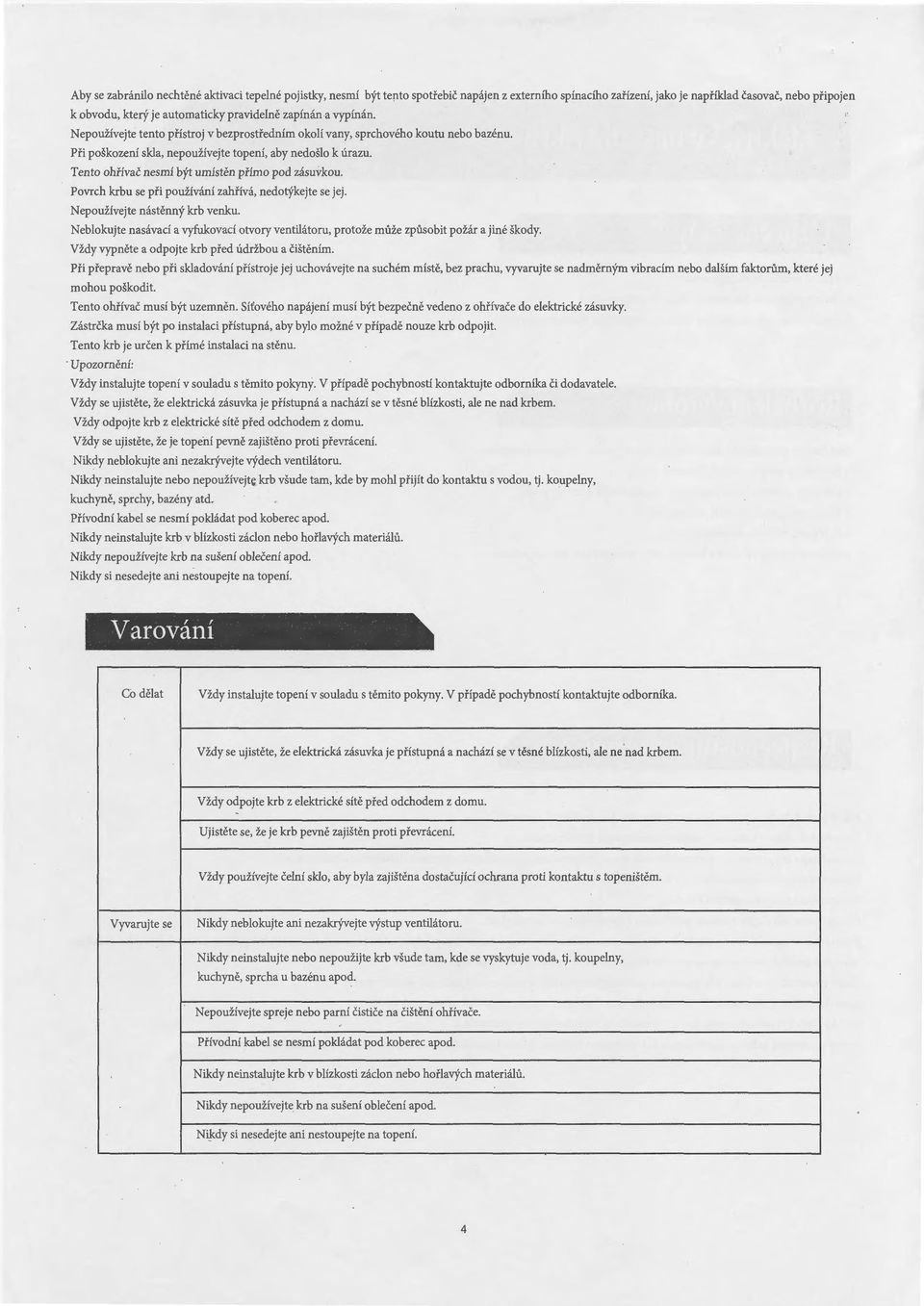

4 Aby se zabránilo nechtěné aktivaci tepelné pojistky, nesmí být tento spotřebič napájen z externího spínacího zařízení, jako je například časovač, nebo připojen k obvodu, který je automaticky pravidelně zapínán a vypínán. Nepoužívejte tento přístroj v bezprostředním okolí vany, sprchového koutu nebo bazénu. Při poškození skla, nepoužívejte topení, aby nedošlo k úrazu. Tento ohřívač nesmí být umístěn přímo pod zásuvkou. Povrch krbu se při používání zahřívá, nedotýkejte se jej. Nepoužívejte nástěnný krb venku. Neblokujte nasávací a vyfukovací otvory ventilátoru, protože může způsobit požár a jiné škody. Vždy vypněte a odpojte krb před údržbou a čištěním. Při přepravě nebo při skladování přístroje jej uchovávejte na suchém místě, bez prachu, vyvarujte se nadměrným vibracím nebo dalším faktorům, které jej mohou poškodit. Tento ohřívač musí být uzemněn. Síťového napájení musí být bezpečně vedeno z ohřívače do elektrické zásuvky. Zástrčka musí být po instalaci přístupná, aby bylo možné v případě nouze krb odpojit. Tento krb je určen k přímé instalaci na stěnu. Upozornění: Vždy instalujte topení v souladu s těmito pokyný. V př í padě pochybností kontaktujte odborníka či dodavatele. Vždy se ujistěte, že elektrická zásuvka je přístupná a nachází se v těsné blízkosti, ale ne nad krbem. Vždy odpojte krb z elektrické sítě před odchodem z domu. Vždy se ujistěte, že je topení pevně zajištěno proti převrácení. Níkdy neblokujte ani nezakrývejte výdech ventilátoru. Níkdy neinstalujte nebo nepoužívejte krb všude tam, kde by mohl přijít do kontaktu s vodou, tj. koupelny, kuchyně, sprchy, bazény atd. Přívodní kabel se nesmí pokládat pod koberec apod. Níkdy neinstalujte krb v blízkosti záclon nebo hořlavých materiálů. Níkdy nepoužívejte krb na sušení oblečení apod. Níkdy si nesedejte ani nestoupejte na topení. Varování Co dělat Vždy instalujte topení v souladu s těmito pokyny. V případě pochybností kontaktujte odborníka. Vždy se ujistěte, že elektrická zásuvka je přístupná a nachází se v těsné blízkosti, ale ne nad krbem. Vždy odpojte krb z elektrické sítě před odchodem z domu. Ujistěte se, že je krb pevně zajištěn proti převrácení. Vždy používejte čelní sklo, aby byla zajištěna dostačující ochrana proti kontaktu s topeništěm. Vyvarujte se Níkdy neblokujte ani nezakrývejte výstup ventilátoru. Níkdy neinstalujte nebo nepoužijte krb všude tam, kde se vyskytuje voda, tj. koupelny, kuchyně, sprcha u bazénu apod. Nepoužívejte spreje nebo parní čističe na čištění ohřívače. Přívodní kabel se nesmí pokládat pod koberec apod. Níkdy neinstalujte krb v blízkosti záclon nebo hořlavých materiálů. Níkdy nepoužívejte krb na sušení oblečení apod. Ni!<dy si nesedejte ani nestoupejte na topení. 4

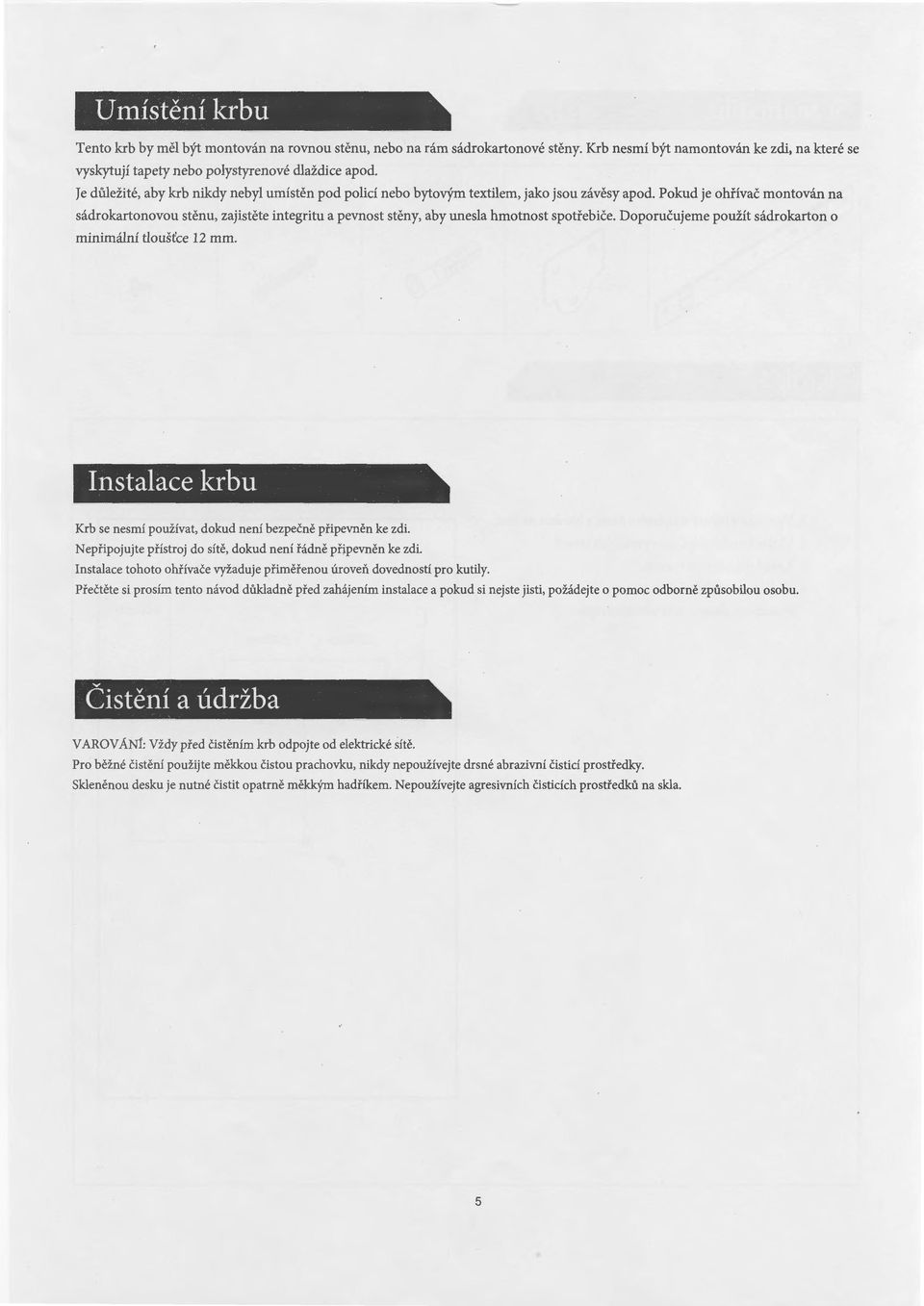

5 Umístění krbu Tento krb by měl být montován na rovnou stěnu, nebo na rám sádrokartonové stěny. Krb nesmí být namontován ke zdi, na které se vyskytují tapety nebo polystyrenové dlaždice apod. Je důležité, aby krb nikdy nebyl umístěn pod policí nebo bytovým textilem, jako jsou závěsy apod. Pokud je ohřívač montován na sádrokartonovou stěnu, zajistěte integritu a pevnost stěny, aby unesla hmotnost spotřebiče. Doporučujeme použít sádrokarton o minimální tloušťce 12 mm. Instalace krbu Krb se nesmí používat, dokud není bezpečně připevněn ke zdi. Nepřipojujte přístroj do sítě, dokud není řádně připevněn ke zdi. Instalace tohoto ohřívače vyžaduje přiměřenou úroveň dovedností pro kutily. Přečtěte si prosím tento návod důkladně před zahájením instalace a pokud si nejste jisti, požádejte o pomoc odborně způsobilou osobu. Čistění a údržba V AROV ÁNÍ: Vždy před čistěním krb odpojte od elektrické sítě. Pro bě žné čistění použijte měkkou čistou prachovku, nikdy nepoužívejte drsné abrazivní čisticí prostředky. Skleněnou desku je nutné čistit opatrně měkkým hadříkem. Nepoužívejte agresivních čisticích prostředků na skla. 5

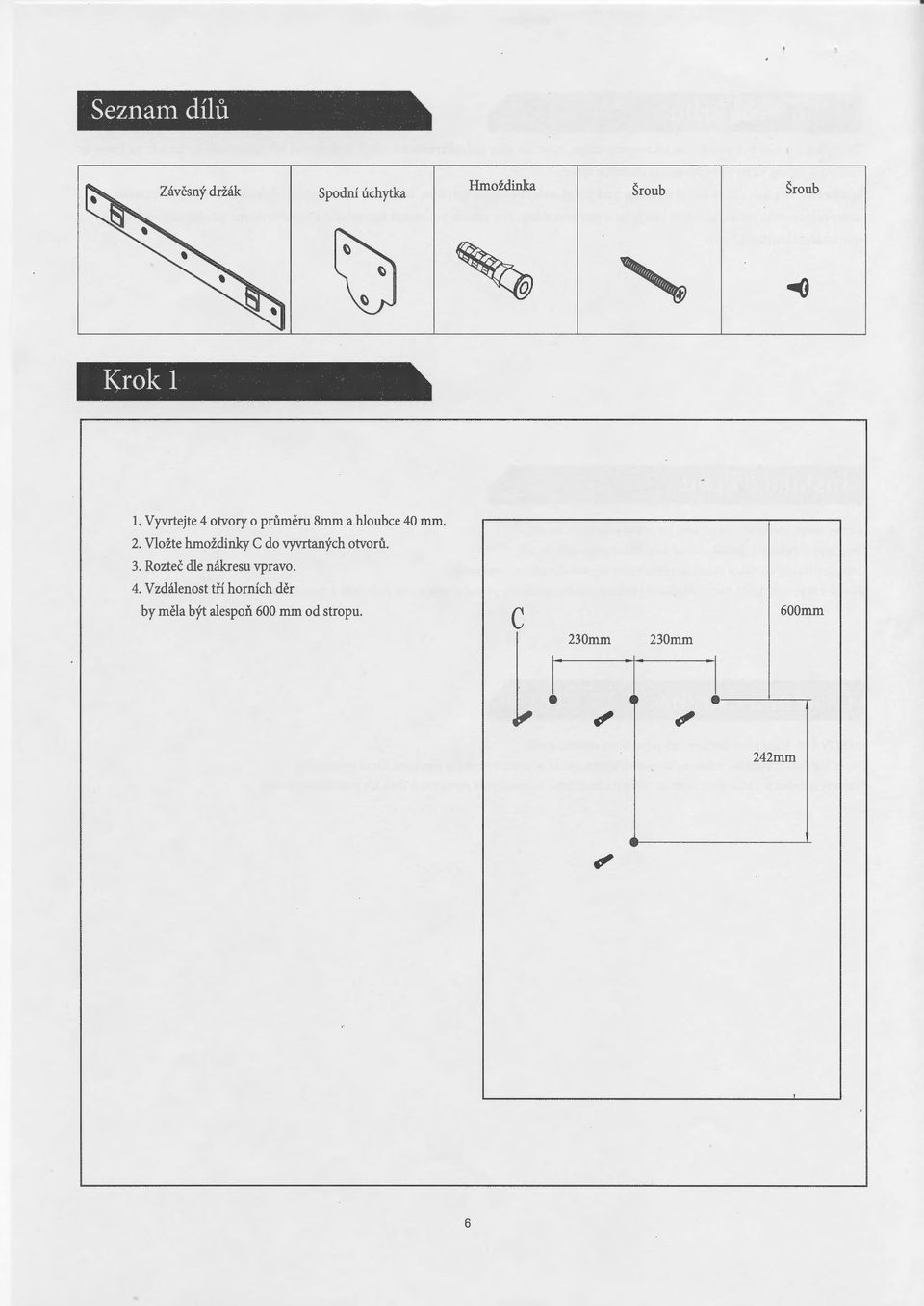

6 Seznam dílů Závěsný držák I Spodní úchytka Hmoždinka Šroub Šroub \J ' ~ ~ Krok 1 1. Vyvrtejte 4 otvory o průměru 8mm a hloubce 40 mm. 2. Vložte hmoždinky C do vyvrtaných otvorů. 3. Rozteč dle nákresu vpravo. l 4. Vzdálenost tří horních děr by měla být alespoň 600 mm od stropu. 600mm c 230mm 230mm 1 1 I e I e " " 242mm " 6

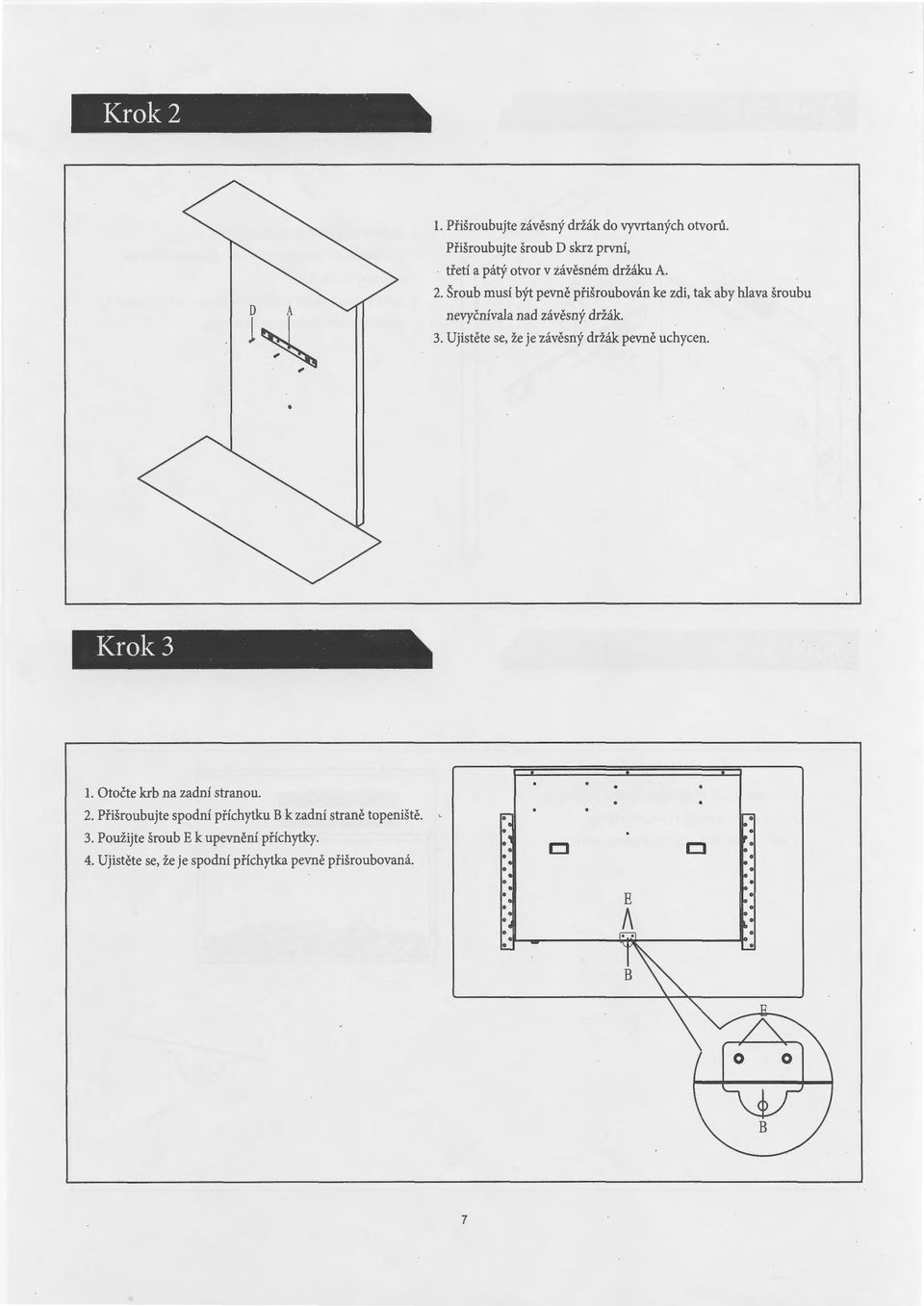

7 Krok2 r~, 1. Přišroubujte závěsný držák do vyvrtaných otvorů. Přišroubujte šroub D skrz první, třetí a pátý otvor v závěsném držáku A. 2. Šroub musí být pevně přišroubován ke zdi, tak aby hlava šroubu nevyčnívala nad závěsný držák. 3. Ujistěte se, že je závěsný držák pevně uchycen. Krok3 1. Otočte krb na zadní stranou. 2. Přišroubujte spodní příchytku B k zadní straně topeniště. 3. Použijte šroub E k upevnění příchytky. 4. Ujistěte se, že je spodní příchytka pevně přišroubovaná. Cl Cl E /\ 7

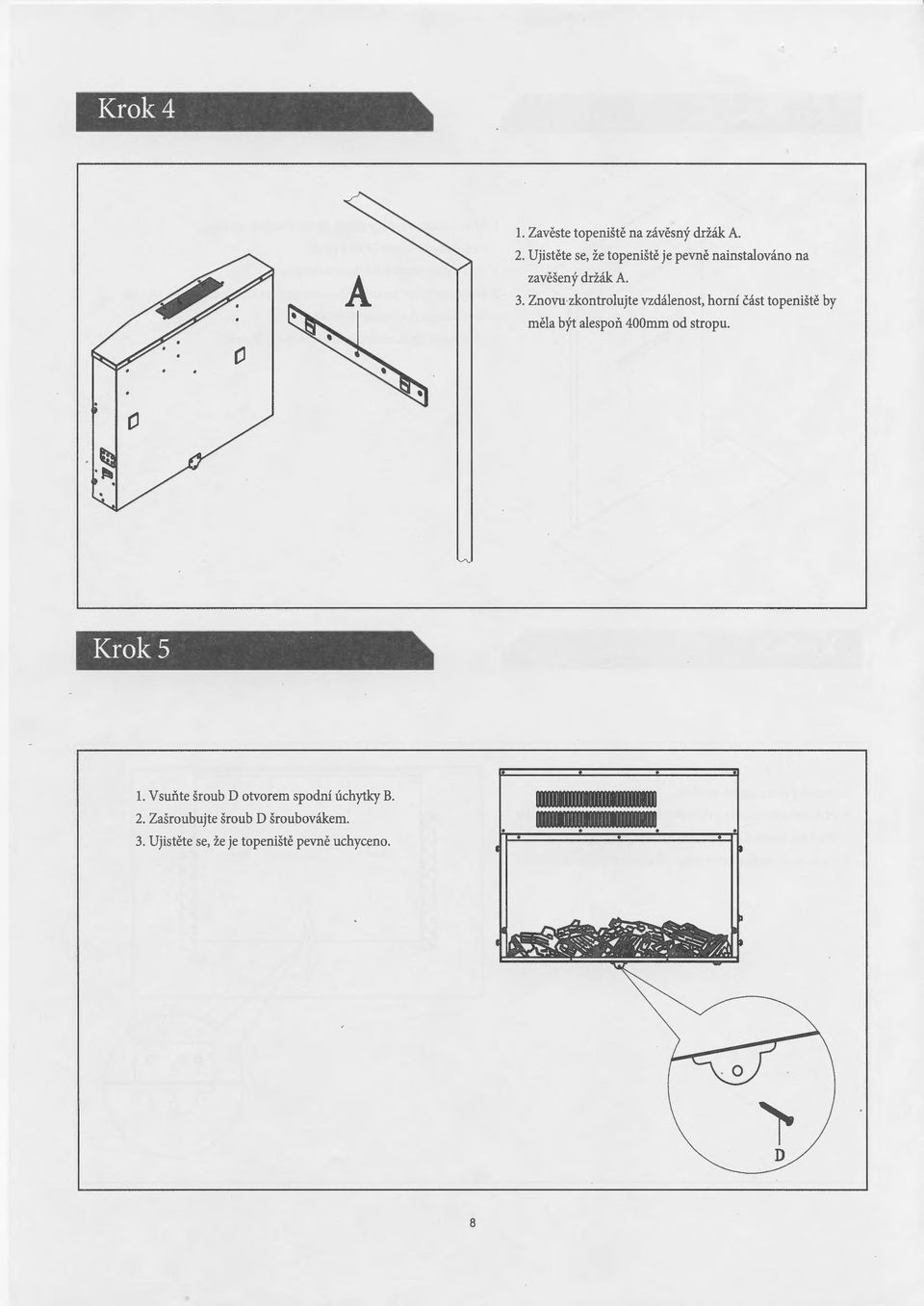

8 Krok4 A 1. Zavěste topeniště na závěsný držák A. 2. Ujistěte se, že topeniště je pevně nainstalováno na zavěšený držák A. 3. Znovu zkontrolujte vzdálenost, horní část topeniště by měla být alespoň 400mm od stropu. Krok S 1. V suňte šroub D otvorem spodní úchytky B. 2. Zašroubujte šroub D šroubovákem. 3. Ujistěte se, že je topeniště pevně uchyceno. 111! ; : ''!: :111 ill ~ 8

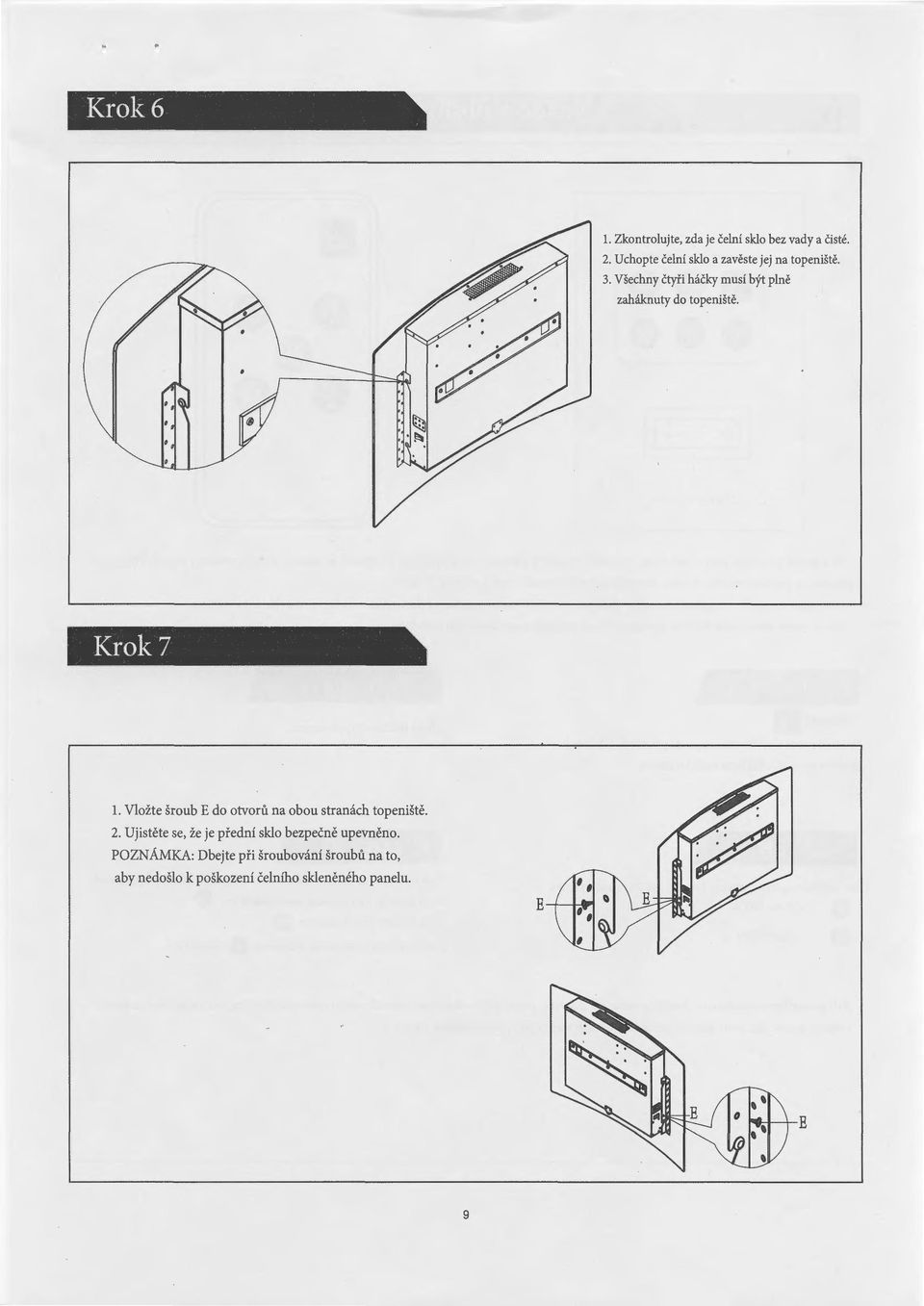

9 Krok6 1. Zkontrolujte, zda je čelní sklo bez vady a čisté. 2. Uchopte čelní sklo a zavěste jej na topeniště. 3. Všechny čtyři háčky musí být plně zaháknuty do topeniště. Krok 7 1. Vložte šroub E do otvorů na obou stranách topeniště. 2. Ujistěte se, že je přední sklo bezpečně upevněno. POZNÁMKA: Dbejte při šroubování šroubů na to, aby nedošlo k poškození čelního skleněného panelu. E I Lll'l ~o~t_l \ E 9

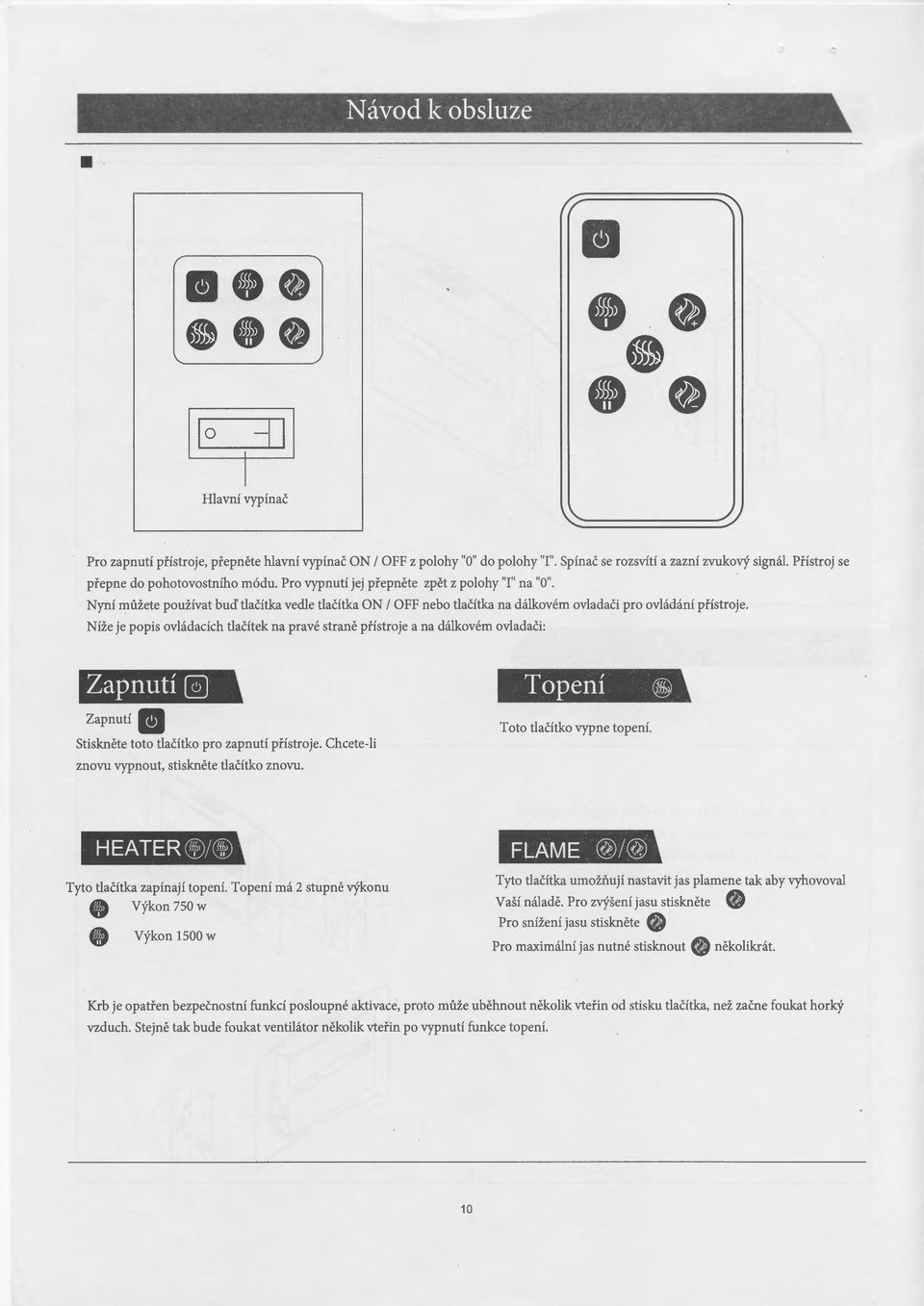

10 ~ Hlavní vypínač N ávod k obsluze / \...\.. "" _) Pro zapnutí přístroje, přepněte hlavní vypínač ON I OFF z polohy "O" do polohy "I". Spínač se rozsvítí a zazní zvukový signál. Přístroj se přepne do pohotovostního módu. Pro vypnutí jej přepněte zpět z polohy "I" na "0". Nyní můžete používat buď tlačítka vedle tlačítka ON I OFF nebo tlačítka na dálkovém ovladači pro ovládání přístroje. Níže je popis ovládacích tlačítek na pravé straně přístroje a na dálkovém ovladači: Zapnutí~ Zapnutí ll Stiskněte toto tlačítko pro zapnutí přístroje. Chcete-li znovu vypnout, stiskněte tlačítko znovu. Topení Toto tlačítko vypne HEATER (Jf)j@j) Tyto tlačítka zapínají topení. Topení má 2 stupně výkonu 8 Výkon 750w 8 Výkon 1500w Tyto tlačítka umožňují nastavít jas plamene tak aby vyhovoval Vaší náladě. Pro zvýšení jasu stiskněte Pro snížení jasu stiskněte f) Ql Pro maximální jas nutné stisknout Ql několikrát. Krb je opatřen bezpečnostní funkcí posloupné aktivace, proto může uběhnout několik vteřin od stisku tlačítka, než začne foukat horký vzduch. Stejně tak bude foukat ventilátor několik vteřin po vypnutí funkce topení. 10

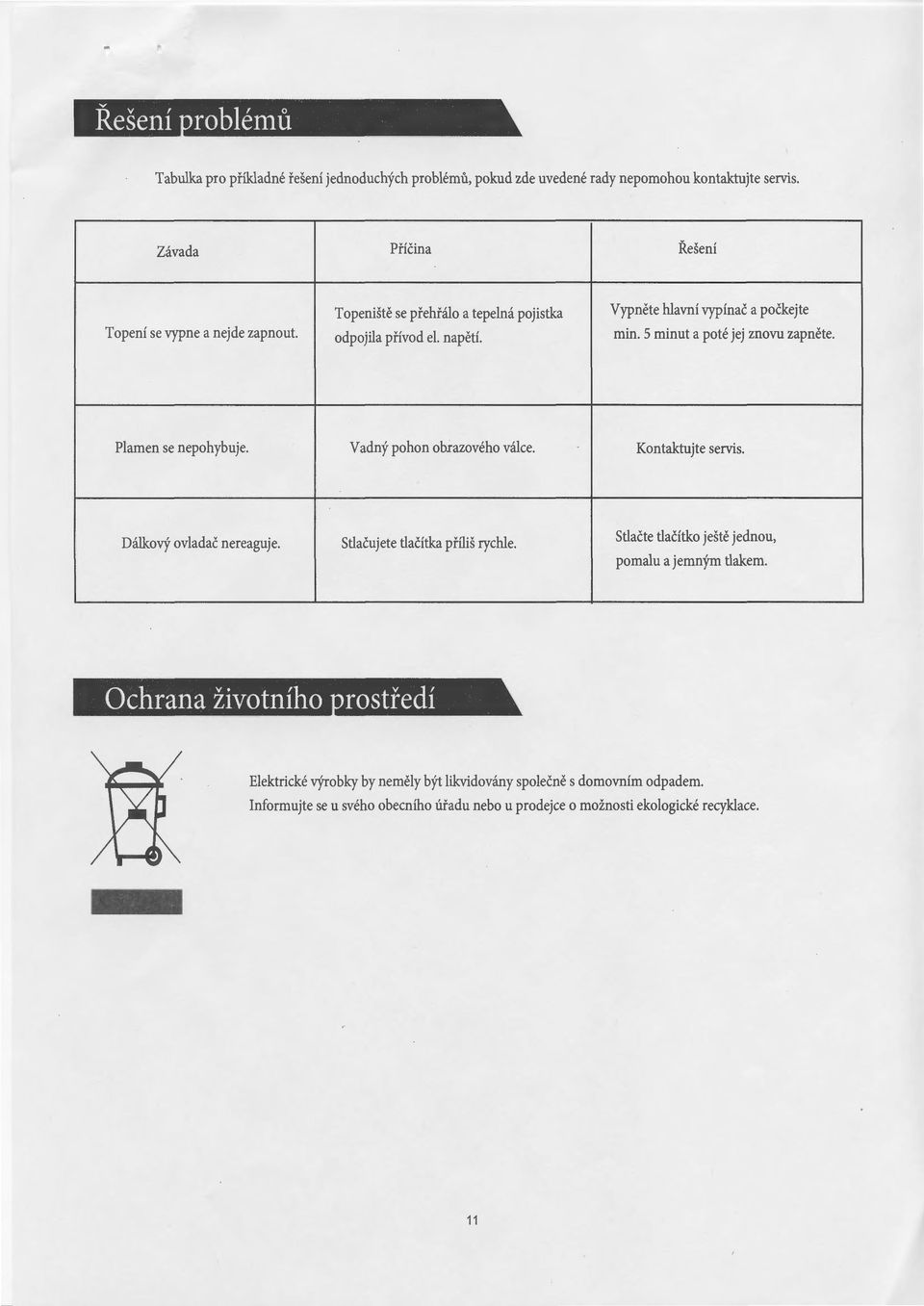

11 Řešení roblémů Tabulka pro příkladné řešení jednoduchých problémů, pokud zde uvedené rady nepomohou kontaktujte servis. Závada Příčina Řešení Topeniště se přehřálo a tepelná pojistka Vypněte hlavní vypínač a počkejte Topení se vypne a nejde zapnout. odpojila přívod el. napětí. min. 5 minut a poté jej znovu zapněte. Plamen se nepohybuje. Vadný pohon obrazového válce. Kontaktujte servis. Dálkový ovladač nereaguje. Stlačujete tlačítka příliš rychle. Stlačte tlačítko ještě jednou, pomalu a jemným tlakem. Ochrana životního rostředí Elektrické výrobky by neměly být likvidovány společně s domovním odpadem. Informujte se u svého obecního úřadu nebo u prodejce o možnosti ekologické recyklace. - 11
