NÁVOD K OBSLUZE Okenní typ

Transkript

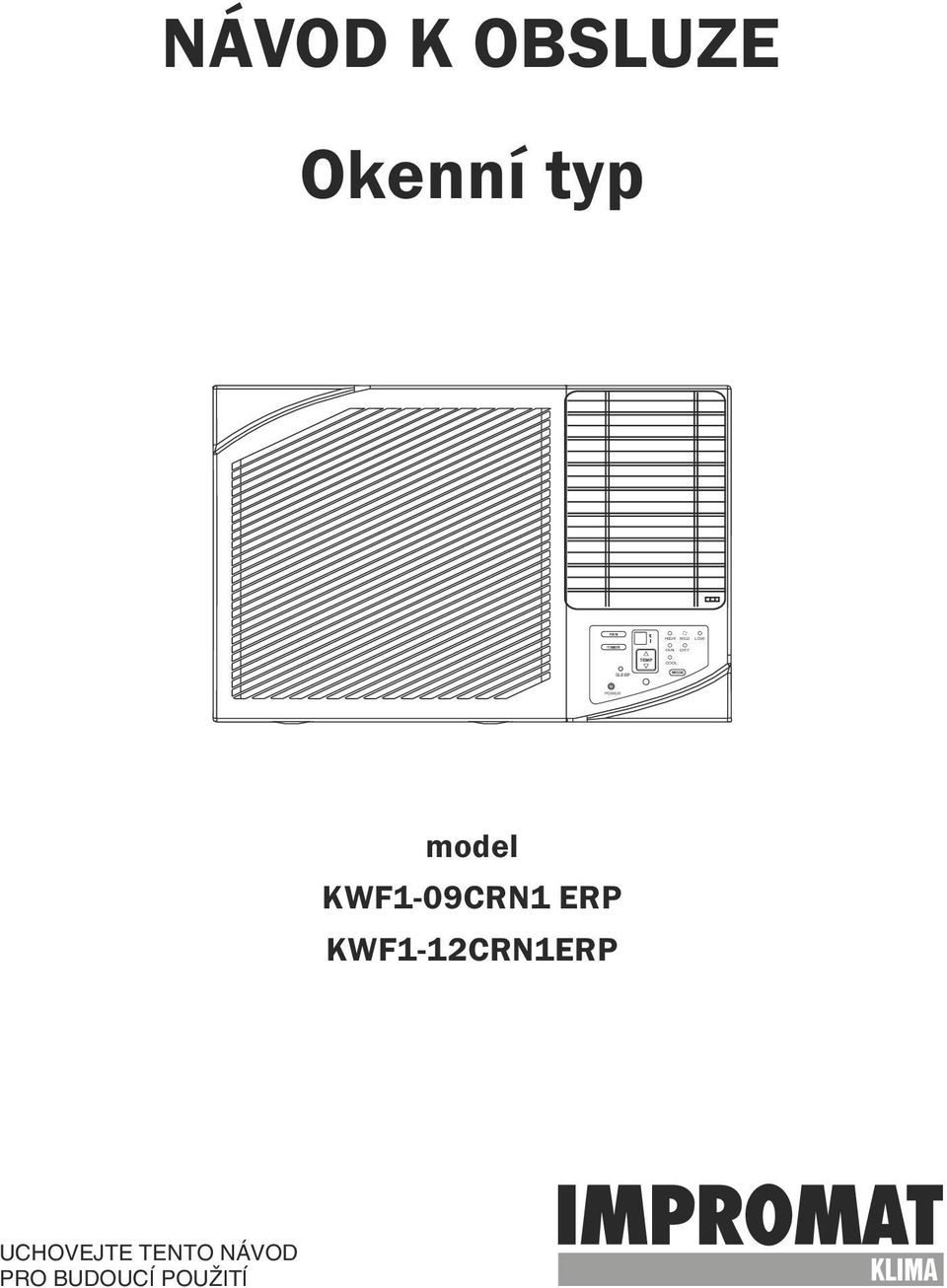

1 TIMER POWER SLEEP TEMP HIGH MED LOW COOL MODE DRY NÁVOD K OBSLUZE Okenní typ model KWF1-09CRN1 ERP KWF1-12CRN1ERP UCHOVEJTE TENTO NÁVOD PRO BUDOUCÍ POUŽITÍ

2 OBSAH BEZPEČNOSTÍ INFORMACE... 1 POPIS ČÁSTÍ... 4 PROVOZNÍ INFORMACE... 5 DÁLKOVÝ OVLADAČ... 8 PÉČE A ÚDRŽBA INSTALACE ODSTRANĚNÍ CHYB BEZPEČNOSTNÍ INFORMACE Před použitím přístroje si pečlivě pročtěte následující bezpečnostní informace a postupujte podle nich. Veškeré instrukce se vztahují k bezpečnému a bezproblémovému provozu klimatizační jednotky. Uchovejte tento manuál pro budoucí použití. VAROVÁNÍ Pro instalaci, servis a opravu kontaktujte autorizovaný servis. Klimatizační jednotka není určena k používání malými dětmi nebo nemohoucími osobami bez dozoru. Výměna přívodní šňůry by měla být prováděna pouze autorizovaným servisním technikem. Instalaci a zapojení je nutné provést podle platných místních standardů. VÝSTRAHA VAROVÁNÍ Nedodržení těchto pokynů může vést k vážnému nebo smrtelnému úrazu. Nedodržení těchto pokynů může vést k úrazu nebo škodám na majetku. Tento symbol označuje NEDOVOLENOU činnost. Tento symbol označuje POVINNOU činnost. 1

3 BEZPEČNOSTNÍ INFORMACE Dodržujte níže uvedené bezpečností informace. Zabráníte tak vzniku vážných úrazů nebo poškození majetku. VÝSTRAHA Zastrčte správně zástrčku do zásuvky. Nevypínejte jednotku vytažením zástrčky ze zásuvky. Nepoužívejte poškozený přívodní kabel. Může dojít k úrazu elektrickým proudem nebo k požáru. Poškozený kabel nevyměňujte sami, kontaktujte autorizovaný servis. Neupravujte nijak přívodní kabel. Může dojít k úrazu el. proudem nebo k požáru. Neovládejte jednotku mokrýma rukama. Nesměřujte proud vzduchu přímo na osoby v místnosti. Dbejte na správné uzemnění jednotky. Zabezpečte jednotku tak, aby se do ní nedostala voda. Může dojít ke zkratu nebo poškození jednotky. Pokud z jednotky vychází nestandardní zvuky, kouř nebo zápach, ihned ji vypněte. Nezapojujte jednotku do poškozené zásuvky. Spuštěnou jednotku neotevírejte. Přívodní šňůru neumisťujte v blízkosti dalších zdrojů tepla nebo jiných hořlavých látek a plynů. Pokud došlo k úniku plynu z jiného spotřebiče, před použitím jednotky vyvětrejte místnost. Nerozebírejte nebo jinak neupravujte jednotku. VAROVÁNÍ Při výměně filtrů se nedotýkejte kovových součástek jednotky. Nečistěte jednotku vodou. Voda by mohla vniknout dovnitř jednotky. Důkladně větrejte místnost, zejména při použití kamen aj. Před čištěním jednotky ji vypněte a vypněte hlavní vypínač. Nepoužívejte jednotku k jiným účelům, než je určena. Tato jednotka neslouží pro uchování potravin, rostlin nebo zvířat, a uměleckých předmětů. Při bouřce nebo hurikánu vypojte jednotku a zavřete okno. Pokud jednotku delší dobu nepoužíváte, vypojte ji. Neblokujte vstupní a výstupní otvory. Čistěte filtry každé dva týdny. Vždy filtry správně nainstalujte. K čištění použijte měkký hadřík. Nepoužívejte ředidla a abrazivní prostředky. Nepijte vodu zkondenzovanou v jednotce. Postupujte opatrně při vybalování jednotky z krabice. Ostré hrany mohou způsobit zranění. Pokud se do jednotky dostane voda, okamžitě ji odpojte a kontaktujte autorizovaný servis. 2

4 BEZPEČNOSTNÍ INFORMACE PŘED ZAHÁJENÍM PROVOZU: 1. Kontaktujte autorizovaný servis pro zajištění instalace. 2. Zapojte jednotku do sítě. 3. Nepoužívejte poškozenou nebo neoriginální přívodní šňůru. 4. Nezapojujte více spotřebičů do stejné zásuvky jako jednotku. 5. Nepoužívejte prodlužovací šňůru. 6. Nepoužívejte přívodní šňůru pro zapnutí nebo vypnutí jednotky. POUŽITÍ 1. Dlouhodobé vystavení se přímému proudu vzduchu z klimatizační jednotky může vést ke zdravotním komplikacím. Nevystavujte osoby v místnosti, domácí zvířata nebo rostliny přímému proudu vzduchu. 2. Pokud jsou v místnosti kamna nebo jiné topné spotřebiče, zajistěte dostatečné větrání místnosti. 3. Nepoužívejte klimatizační jednotku k jiným účelům, než je určena. Jednotka neslouží k uskladnění potravin, zvířat, rostlin, přesných zařízení nebo uměleckých předmětů. Mohlo by dojít k jejich znehodnocení. PÉČE A ÚDRŽBA 1. Při výměně filtru se nedotýkejte kovových součástí jednotky. Při manipulaci s drobnými kovovými předměty by mohlo dojít k úrazu. 2. Při čištění klimatizační jednotky nepoužívejte vodu. Mohla by se dostat dovnitř jednotky a způsobit zkrat. 3. Před čištěním jednotky se ubezpečte, že je vypnutá a odpojená od sítě. TEPLOTNÍ PROVOZNÍ ROZSAH Chlazení: Venkovní teplota až 43 C Vnitřní teplota až 32 C Topení: Venkovní teplota až 24 C Vnitřní teplota... 0 až 27 C Poznámka: Mimo doporučený teplotní rozsah se účinnost provozu snižuje. 3

5 POPIS ČÁSTÍ POZNÁMKA: Ilustrace v tomto manuálu jsou pouze informativní. Skutečný vzhled některých částí se může podle typu a modelu lišit. 1. Přední panel 2. Vzduchový filtr 3. Rám 4. Skříň 5. Nasávání vzduchu (na venkovní straně) 6. Výfuk vzduchu 7. Ovládací panel 8. Přívodní šňůra Model A 9. Dálkový ovladač Model B Model C PŘÍSLUŠENSTVÍ Těsnění (volitelné: na zátku kondenzátu) Přípojka hadice (volitelná) Vanička kondenzátu modely <16000Btu/h modely >16000Btu/h Dřevěný šroubek (volitelný) Gumová zátka Šroubek nebo nebo 2 (záleží na typu) 2 nebo 4 (záleží na typu) 4

6 PROVOZNÍ INFORMACE OVLÁDÁNÍ Elektronický ovládací panel se liší podle modelu: Modely s chlazením a topením HIGH MED LOW HIGH MED LOW TIMER DRY AUTO TIMER DRY AUTO SWING TEMP COOL HEAT TEMP COOL HEAT SWING SLEEP MODE SLEEP MODE POWER POWER Modely s chlazením HIGH MED LOW HIGH MED LOW TIMER DRY TIMER DRY SWING TEMP COOL TEMP COOL SWING SLEEP MODE SLEEP MODE POWER POWER : Tento symbol znamená, že rychlost ventilace MED není u některých typů dostupná. PŘISÁVÁNÍ ČERSTVÉHO VZDUCHU Páčka pro nastavení otvoru pro přisávání venkovního vzduchu se nachází nad ovládacím panelem. Způsob nastavení přisávání se u jednotlivých modelů může lišit. Pro maximální chladicí účinnost ZAVŘETE otvor. To umožní vnitřní cirkulaci vzduchu. OTEVŘETE otvor pro vyvětrání zatuchlého vzduchu. CLOSE VENT OPEN CLOSE OPEN Pro otevření větracího otvoru přitáhněte páčku k sobě. Pro zavření zatlačte páčku dovnitř. Pro otevření větracího otvoru posuňte páčku doprava. Pro zavření posuňte páčku doleva. 5

7 PROVOZNÍ INFORMACE ZAPNUTÍ / VYPNUTÍ Pro zapnutí nebo vypnutí jednotky použijte tlačítko POWER na ovládacím panelu. VÝBĚR PROVOZNÍHO REŽIMU Opakovaným stisknutím tlačítka MODE vyberte požadovaný režim. U modelů s chlazením a topením se výběr po každém stisknutí tlačítka bude střídat mezi režimy AUTO (automatický), HEAT (topení), COOL (chlazení), (ventilace) a DRY (vysoušení). U modelů s chlazení se režimy střídají mezi COOL (chlazení), (ventilace) a DRY (vysoušení). U vybraného režimu se rozsvítí zelená kontrolka. Pokud zvolíte režim DRY (vysoušení) nebo AUTO (automatický), nelze nastavit rychlost ventilace. V režimu vysoušení je rychlost ventilátoru nastavena na LOW (nízká). V automatickém režimu je rychlost ventilátoru MED (střední), u modelů bez střední rychlosti je rychlost na HIGH (vysoká). NASTAVENÍ TEPLOTY Teplotu nastavte pomocí tlačítek a. Po každém stisknutí tlačítka se nastavení změní o 1 C. Povolený rozsah nastavení teploty je od 16 C do 31 C. NASTAVENÍ RYCHLOSTI VENTILACE Opakovaným stisknutím tlačítka vyberte požadovanou rychlost ventilace. Po každém stisknutí tlačítka se bude výběr střídat mezi LOW (nízká), MED (střední) a HIGH (vysoká). U zvolené rychlosti se rozsvítí zelená kontrolka. Poznámka: U některých modelů není dostupná rychlost MED. NASTAVENÍ KÝVAVÉHO ROZPTYLU VZDUCHU Stiskněte tlačítko SWING (je-li funkce dostupná u daného modelu). Na ovládacím panelu bude u nápisu SWING svítit zelená kontrolka. Lamely se budou pohybovat automaticky ze strany na stranu, a tím rozptylovat vzduch po místnosti. Opakovaným stisknutím tlačítka funkci vypnete. Kontrolka zhasne. Stisknutím tlačítka SWING na déle než 2 sekundy se spustí spánkový režim. Na panelu se rozsvítí zelená kontrolka u nápisu SLEEP. Během spánkového režimu je snížena hlučnost, a tak je zajištěno příjemné prostředí pro spánek. NASTAVENÍ ČASOVAČE Pro aktivaci časovače stiskněte tlačítko TIMER. Nastavení automatického vypnutí nebo zapnutí je možné v rozmezí 0 až 12 hodin. Po každém stisknutí tlačítka se nastavená hodnota změní o 1 hodinu. 6

8 PROVOZNÍ INFORMACE REŽIM VYSOUŠENÍ Během režimu vysoušení pracuje jednotka jako odvlhčovač vzduchu. Vzhledem k tomu, že jednotka pracuje v relativně uzavřeném prostoru, dochází i k částečnému chlazení. REŽIM CHLAZENÍ Nastavení teploty je možné v rozmezí od 16 C do 31 C. Chlazení začne automaticky, jakmile je pokojová teplota 1 C nad nastavenou hodnotou, automaticky se zastaví, když teplota klesne 1 C pod nastavenou hodnotu. Ventilátor se nezastaví. REŽIM TOPENÍ Nastavení teploty je možné v rozmezí od 16 C do 31 C. Implicitně nastavená hodnota pro topení je 24 C, rychlost ventilace je volitelná. Poznámky: 1. Po změně nastavení teploty pracuje ventilátor nejprve cca 3 minuty při nízké rychlosti. 2. Jakmile se režim topení zastaví, může být až 30sekundová prodleva, než se zastaví i ventilátor. 3. Pokud je teplota kondenzátoru pod 35 C, bude rychlost ventilátoru nízká bez ohledu na nastavení. Pokud je teplota kondenzátoru nad 38 C, bude ventilátor pracovat nastavenou rychlostí. 4. Pokud dojde k poruše kompresoru, okamžitě se zastaví i ventilátor. AUTOMATICKÝ REŽIM Při automatickém režimu je rychlost ventilace střední (MED) a jednotka vybere vhodný režim (ventilace, chlazení nebo topení) podle rozdílu mezi skutečnou teplotou v pokoji a nastavenou teplotou. Pokud je pokojová teplota o více než 2 C vyšší než nastavená teplota, spustí se režim chlazení. Pokud je pokojová teplota o více než 2 C nižší než nastavená teplota, spustí se režim topení. Pokud je pokojová teplota v rozmezí +/- 2 C kolem nastavené teploty, spustí se režim ventilace. Poznámky: 1. Pokud zapnete spánkový režim (SLEEP) během automatického režimu, rychlost ventilace se ihned přepne na nízkou rychlost. 2. U modelů, které nemají střední rychlost ventilace, pracuje ventilátor vysokou rychlostí. SPÁNKOVÝ REŽIM U modelů s funkcí SWING stiskněte tlačítko SWING na déle než 2 sekundy. Opětovným stisknutím tlačítka na déle než 2 sekundy spánkový režim vypnete. U modelů bez funkce SWING aktivujte spánkový režim z dálkového ovladače. Během spánkového režimu se při spuštěném režimu chlazení zvýší teplota o 2 C za 2 hodiny, při spuštěném režimu topení se teplota sníží o 2 C za 2 hodiny. Poté jednotka pokračuje na této nové teplotě při nízké rychlosti ventilace. Poznámka: Pokud spustíte spánkový režim při automatickém režimu, teplota se nezmění. 7

9 DÁLKOVÝ OVLADAČ Tlačítka dálkového ovladače: TEMP Tlačítko pro zvýšení/snížení nastavené teploty. POWER Vypne nebo zapne jednotku. TIMER Aktivuje časovač (zapnutí nebo vypnutí jednotky v intervalu 0-12 hodin v 1hodinových přírůstcích). MODE Výběr režimů mezi AUTO (je-li dostupný), HEAT (je-li dostupný), COOL, nebo DRY. SLEEP SLEEP Zapne spánkový režim. SWING (u některých modelů není dostupné) Zapne kývavý rozptyl vzduchu. (u některých modelů není dostupná rychlost MED) Nastavení rychlosti ventilace mezi HIGH, MED a LOW. BATERIE: Vložení/výměna baterií: 1) Otevřete kryt na zadní straně ovladače. 2) Vložte 2 baterie AAA 1,5V (jsou součástí balení). Dbejte na správnou polaritu. Zavřete kryt baterií. Baterie vyměňte v případě, že se při přenosu signálu neozve pípnutí, nebo jednotka nereaguje na pokyny vyslané dálkovým ovladačem. Pokud ovladač delší dobu nepoužíváte, vyjměte z něj baterie. 8

10 DÁLKOVÝ OVLADAČ POUŽITÍ DÁLKOVÉHO OVLADAČE Provozní rozsah dálkového ovladače je cca 7 metrů od klimatizační jednotky. Překážky v místnosti mohou ovlivnit přenos signálu z ovladače do jednotky. Po každém stisknutí tlačítka na dálkovém ovladači se ozve pípnutí, které značí, že byl přenesen signál do jednotky. Pokud byl signál přenesen správně, na displeji ovládacího panelu se zobrazí příslušná funkce a rozsvítí se zelený indikátor u zvolené funkce. Poznámka: Displej se vrátí na původní zobrazení cca po 10 sekundách. ZAPNUTÍ / VYPNUTÍ Pro zapnutí nebo vypnutí jednotky namiřte dálkovým ovladačem směrem k jednotce a stiskněte tlačítko POWER. VÝBĚR REŽIMŮ Stiskněte tlačítko MODE na dálkovém ovladači pro výběr režimů: Model s chlazením: COOL (chlazení), (ventilace), DRY (vysoušení). Model s chlazením a topením: AUTO (automatický), HEAT (topení), COOL,, DRY. NASTAVENÍ TEPLOTY Pomocí šipek nahoru a dolů nastavte požadovanou teplotu. Povolený rozsah nastavení je 16 C až 31 C. NASTAVENÍ RYCHLOSTI VENTILÁTORU Stisknutím tlačítka nastavte požadovanou rychlost ventilátoru - HIGH (vysoká), MED (střední - není dostupná u všech modelů) a LOW (nízká). KÝVAVÝ ROZPTYL VZDUCHU Stisknutím tlačítka SWING spustíte funkci kývavého rozptylu vzduchu (funkce není dostupná u všech modelů). Opětovným stisknutím tlačítka funkci vypnete. NASTAVENÍ ČASOVAČE Stisknutím tlačítka TIMER spustíte časovač. Čas automatického vypnutí nebo zapnutí lze nastavit v rozmezí 0-12 hodin po 1hodinových přírůstcích. SPÁNKOVÝ REŽIM Stisknutím tlačítka SLEEP spustíte spánkový režim. Během spánkového režimu se při spuštěném režimu chlazení zvýší teplota o 2 C za 2 hodiny, při spuštěném režimu topení se teplota sníží o 2 C za 2 hodiny. Poté jednotka pokračuje na této nové teplotě při nízké rychlosti ventilace. 9

11 PÉČE A ÚDRŽBA MANUÁLNÍ NASTAVENÍ VERTIKÁLNÍHO SMĚRU PROUDĚNÍ VZDUCHU Nastavte vertikální směr proudění vzduchu manuálním posunutím lamel v požadovaném směru. Když nastavujete lamely směrem nahoru a dolů, nechejte horní a spodní lamelu v horizontální poloze. Tím zabráníte kondenzaci vody na předním panelu jednotky. VZDUCHOVÝ FILTR Vzduchové filtry by se při běžném provozu měly čistit přibližně jednou za 2 týdny. Vyjmutí vzduchových filtrů: 1. Nadzvedněte přední panel a vyjměte ho. 2. Vyjměte vzduchový filtr. 3. Umyjte filtr vlažnou vodou s mýdlem. Nepoužívejte vodu teplejší než 40 C, aby nedošlo k deformaci filtru. 4. Opláchněte filtr a nechejte ho důkladně vysušit na stinném místě. 5. Nainstalujte filtr zpět. VAROVÁNÍ Nikdy nespouštějte jednotku bez nainstalovaných vzduchových filtrů! CHYBOVÁ HLÁŠENÍ V případě, že se na displeji zobrazí některý z níže uvedených kódů, vypněte okamžitě jednotku a zkontrolujte ji. Poté restartujte jednotku a pokud chyba přetrvává, odpojte ji ze sítě a kontaktujte autorizovaný servis. Indikuje poruchu pokojového teplotního senzoru. Indikuje poruchu teplotního senzoru výparníku. Indikuje poruchu teplotního senzoru venkovního kondenzátoru. Pokud se zobrazí níže uvedená chyba, restartujte jednotku. Ta se pak vrátí k běžnému provozu: Indikuje ochranu proti zamrzání. 10

12 INSTALACE ODVOD KONDENZÁTU V závislosti na typu klimatizační jednotky existují dvě možnosti, jak nainstalovat odvod pro zkondenzovanou vodu. Modely s chlazením U modelů s chlazením si můžete vybrat mezi zadním odvodem kondenzátu nebo žádným odvodem. Postup při instalaci zadního odvodu: 1. Nasaďte těsnění na přípojku hadice (dodáváno s jednotkou). 2. Odstraňte gumovou zátku ze zadní strany jednotky a nasaďte gumovou zátku dodávanou s jednotkou do vypouštěcího otvoru na spodní straně jednotky. 3. Připevněte přípojku hadice na zadní stranu jednotky, odkud jste vytáhli gumovou zátku, a otočte o 90, abyste zátku upevnili. 4. Připevněte vypouštěcí hadici (není součástí dodávky) k přípojce. Přípojka hadice Těsnění Gumová zátka Poznámka: Pokud zvolíte možnost bez odvodu kondenzátu, měly by v otvorech na zadní a spodní části být gumové zátky. Modely s chlazením a topením U modelů s reverzním cyklem je možné zvolit spodní odvod konzenzátu. Postup při instalaci spodního odvodu: 1. Přichystejte si vaničku kondenzátu a šroubky (dodáváno s jednotkou). 2. Připevněte vaničku na spodní stranu jednotky pomocí dodávaných šroubků. 3. Připevněte vypouštěcí hadici (není součástí dodávky) na vypouštěcí otvor na spodní straně vaničky. Vypouštěcí otvor Vanička kondenzátu Šroubek Gumová zátka 11

13 INSTALACE VÝBĚR VHODNÉHO UMÍSTĚNÍ STŘÍŠKA ZEĎ STŘÍŠKA ZEĎ cm přibližně 10mm více než 50cm cm přibližně 10mm více než 50cm 1. Abyste předešli vibracím a hluku, nainstalujte jednotku pevně. 2. Nainstalujte jednotku tak, aby nebyla na přímém slunečním svitu. Pokud na jednotku svítí slunce, umístěte nad ni stínění. 3. Ve vzdálenosti minimálně 50 cm za jednotkou by neměly být žádné překážky (např. zeď nebo plot). Překážky v blízkosti jednotky sníží účinnost chlazení a topení. 4. Nainstalujte jednotku tak, aby se mírně svažovala směrem ven (cca 10 mm), abyste zabránili protékání zkondenzované vody do místnosti. 5. Nainstalujte jednotku cca cm vysoko od země. 6. Napájecí kabel musí být připojen na nezávislý okruh. Žlutý/zelený drát musí být uzemněn. POZOR Po instalaci musí být všechny boční lamely na venkovní straně jednotky. MOŽNOSTI INSTALACE JEDNOTKY DO ZDI VZDUCH DOVNITŘ ZEĎ SEŘÍZNUTÁ POD ÚHLEM 45 KVŮLI LAMELÁM PŘEDNÍ STRANA ZEĎ SEŘÍZNUTÁ POD ÚHLEM 45 KVŮLI LAMELÁM VZDUCH DOVNITŘ ZEĎ 100 mm ZEĎ VZDUCH DOVNITŘ VZDUCH VEN LAMELA POHLED SHORA VZDUCH DOVNITŘ 100 mm minimálně 100 mm VZDUCH VEN VARIANTA A VARIANTA B 12

14 INSTALACE INSTALACE PLÁŠTĚ JEDNOTKY 1. Vybalte jednotku z krabice, odšroubujte upevňovací šrouby a vytáhněte jednotku z pláště. 2. Připravte otvor ve zdi tak, aby spodní část pláště jednotky byla dobře podepřena a vstupní a výstupní otvory byly přístupné podle jedné ze dvou uvedených variant instalace (viz předchozí strana). Plášť by měl být nainstalován tak, aby se mírně svažoval dolů směrem ven o cca 5 mm. 3. Nainstalujte plášť do zdi a upevněte ho. Utěsněte otvory. Poznámka: Jednotka může být buď podepřena zespodu nebo zavěšena z horní konstrukce. Lamely musí být na venkovní straně Vanička kondenzátu Externí podpěra v těžišti klimatizační jednotky (místo podpěry je možné použít konzolu - viz obrázek vpravo) Konzoly (jedna na každé straně) Vanička kondenzátu Doporučovaná metoda instalace do zdi, přepážky nebo okna Alternativní metoda instalace, když není možné použít externí podpěru. INSTALACE JEDNOTKY DO PLÁŠTĚ 1. Nasuňte jednotku zpět do pláště. Dbejte na to, aby se pěnové těsnění pláště neposunulo. 2. Připojte jednotku k síti a schovejte přebytečný kabel pod základnu jednotky. 3. Připevněte jednotku k plášti fixačními konzolami. 4. Nasaďte přední panel podle Instalačních instrukcí na následující straně. 5. Zapněte jednotku. Zkontrolujte, zda je jednotka dobře uchycena a nevibruje. 6. Připojte vaničku kondenzátu a vypouštěcí hadici. 13

15 INSTALACE POSTUP INSTALACE Krok 1: Sejmutí předního panelu a filtru 1. Nadzvedněte přední panel a sejměte ho ve směru šipek (obr. 1). 2. Vyjměte vzduchový filtr (obr. 2). Obr. 1 Obr. 2 Obr. 3 Krok 2: Sejmutí rámu 1. Odšroubujte dva šroubky na spodní straně rámu (obr. 3). 2. Uchopte rám za levý spodní roh, uvolněte ho a sejměte (obr. 4). Obr. 4 Obr. 5 Obr. 6 Krok 3: Instalace 1. Odšroubujte dva šroubky na upevňovacích konzolách na plášti jednotky (obr. 5). 2. Uchopte jednotku za ručku a opatrně ji vytáhněte z pláště (obr. 6). 3. Odstraňte transportní podložku kompresoru a ujistěte se, že jsou odtokové otvory zarovnány (obr. 7). 4. Vraťte jednotku zpět do pláště (obr. 8). 5. Přišroubujte zpět upevňovací konzoly pomocí dvou šroubků (obr. 5). ZEĎ PLÁŠŤ ŠROUBKY PODPĚRA Obr. 7 Obr. 8 Obr. 9 Krok 4: Instalace rámu 1. Nainstalujte zpět rám. Dbejte na to, abyste neporušili kabel teplotního senzoru (obr. 9). 2. Přišroubujte rám (obr. 3). Krok 5: Instalace filtru a předního panelu 1. Nainstalujte zpět vzduchový filtr (obr. 2). 2. Zavřete přední panel (obr. 10). Obr

16 ODSTRANĚNÍ CHYB TIP Před kontaktováním autorizovaném servisu zkontrolujte níže uvedené příznaky, které mohou znamenat běžnou činnost. NORMÁLNÍ ČINNOST Můžete slyšet cinkání, které je způsobené vodou, která během deště nebo při vysoké vlhkosti naráží na kompresor. Můžete slyšet klapání termostatu, když se kompresor vypíná a zapíná. Během deště nebo při vysoké vlhkosti se může hromadit voda ve vaničce kondenzátu a přetéci. Ventilátor může pracovat dál, i když se kompresor vypne. NESTANDARDNÍ ČINNOST Problém Možná příčina Co dělat? Jednotka nepracuje Jednotka nedostatečně chladí Jednotka není zapojena v síti Jsou vyhozené pojistky/ hlavní jistič Došlo k výpadku proudu Proud vzduchu je omezen Vzduchový filtr je znečištěný Místnost byla příliš přetopená Studený vzduch uniká z místnosti Výměník je namrzlý Zkontrolujte, zda je jednotka správně zapojena v síti, nebo zda není poškozený přívodní kabel Zkontrolujte pojistky/hlavní jistič Pokud došlo k výpadku proudu, odpojte jednotku od sítě. Po obnovení dodávky proudu jednotku zapojte a počkejte 3 minuty před spuštěním jednotky, aby nedošlo k přetížení kompresoru. Zkontrolujte, zda proudění vzduchu nebrání nějaké překážky (závěsy, nábytek atd.). Čistěte vzduchové filtry jednou za 2 týdny. Po prvním zapnutí jednotky může chvíli trvat, než se místnost vychladí. Zkontrolujte místnost pro úniky tepla. Zavřete větrací otvor. Viz níže Jednotka namrzá Vzniklý led brání proudu vzduchu a chlazení místnosti Nastavte rychlost ventilace na MED nebo HIGH, dokud led neroztaje. 15
