1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.7 Základy klempířského minima Kapitola 20 Střecha a střešní konstrukce Ing. Polehňa Vladimír

2 Obsah OBSAH... 2 ANOTACE STŘECHA A STŘEŠNÍ KONSTRUKCE POŽADAVKY NA STŘEŠNÍ KONSTRUKCI: NOSNÉ KONSTRUKCE ROZDĚLENÍ STŘECH PRACOVNÍ LISTY- STŘECHA A STŘEŠNÍ KONSTRUKCE DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 8

3 Anotace Výukový materiál Realizace klempířských prací a dovedností je určen především žákům prvních až třetích ročníků všech klempířských oborů, případně i žákům nástavbového studia obdobného zaměření. Mnohé tématiky najdou uplatnění i u oborů karosářského zaměření. Zpracovaný materiál je vhodný k samostudiu žáků, ale i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Každý z výukových celků obsahuje přílohu pracovních listů, kde jsou připraveny otázky na procvičení získaných znalostí a informací. Žáci si rozšíří své znalosti o základní požadavky na střešní konstrukce. Získají informace o nosných konstrukcích a jejich rozdělení. Součastně prohloubí orientaci v rozdělení střech podle různých kriterií. 3

4 1 STŘECHA A STŘEŠNÍ KONSTRUKCE Střecha je jednou z nejdůležitějších částí budovy. Je to část, která je nejvíce namáhána okolními povětrnostními vlivy. (déšť, sníh,vítr,..). Je to stavební konstrukce nad chráněným (vnitřním prostředím. Skládá se z : a) Nosné konstrukce b) Krycí vrstvy (střešní plášť - ochranný i designový účel) c) Doplňkové konstrukce (Izolačních vrstev, hydroizolace, tepelné izolace, parozábrany,, ) 1.1 Požadavky na střešní konstrukci: Střešní konstrukce je systém skladby krovů, vaznic, stojek, vzpěr, které přenášejí zatížení střechy na svislé konstrukce.(stěny) musí být: 1) Tuhá a bezpečná po stránce statického zatížení. 2) Chránit před vlivy povětrnostních podmínek Musí být tuhá jak ve směru a) Podélném b) Příčném Podélně Vaznicové krovy jsou zpevňovány vaznicemi a pásky, nebo vzpěrami. Příčně Sloupky, vzpěry a pásky musí být uspořádány tak aby tvořily tuhé trojúhelníky. - tuhost je dána díky neposuvným trojúhelníkům tvořenými krokvemi, sloupky a vazním trámem, nebo vzpěrami. Všechny vrstvy plní svůj nezaměnitelný účel a jsou nezbytné pro každou dobrou stavbu. Pro pohyb po krytině se doporučuje měkká podrážka. 1.2 Nosné konstrukce Úkolem nosné konstrukce je nést střešní krytinu a součastně přenášet veškerá zatížení jak střechy, krytiny i případně sněhové nadílky, v zimních obdobích na nosné stěny stavby. Používají se konstrukce: a) Dřevěné b) Ocelové c) Železobetonové Používá-li se dřevěná konstrukce (převážně pro rodinné domy), mělo by být dřevo řádně impregnováno. Impregnace se provádí proti škůdcům, ztrouchnivění, pronikání vlhkosti Rozdělení podle rozponu osové vzdálenosti podpor a) Malorozponové - cca do 12 m b) Středněrozponové - od 12 do 36 m c) Velkorozponové - více jak 36 m 4

5 1.2.2 Rozdělení podle konstrukčního systému a materiálu nosné střešní konstrukce a) Krovy s krokvemi (dřevěné, betonové, kovové) a malé rozpony b) Vazníkové a rámové soustavy (dřevěné, betonové, kovové)- středněrozponové konstrukce c) Skořepinové a lomenicové konstrukce (betonové, dřevěné, kovové, keramické) na střední rozpony d) Prostorové příhradové a prutové konstrukce (kovové) střední a velké rozpony 1.3 Rozdělení střech Podle sklonu a) Ploché od 1 do 5 b) Šikmé - od 5 do 45 c) Strmé - od 45 nahoru Podle tvaru střešních rovin a) Rovinné b) Zakřivené c) Kombinované podle počtu střešních plášťů a) jednoplášťové b) dvouplášťové c) víceplášťové Podle použití střešní plochy a) Pochůzné s provozem Terasy Parkoviště Vegetační Přistávací plochy Sportovní b) Nepochůzné - bez provozu ( pouze pro kontroly komínů, průduchů,..) Podle způsobu větrání a) Nevětrané - jednoplášťové b) Větrané dvouplášťové a víceplášťové 5

6 2 Pracovní listy- STŘECHA A STŘEŠNÍ KONSTRUKCE 1) Definuj střechu a střešní konstrukci. Střecha.. Střešní konstrukce 2) Z čeho se skládá střecha? a.. b... c.. 3) Jaké jsou požadavky na střešní konstrukci? a.. b... c.. 4) Vypiš min.4 kriteria rozdělení střech a... b. c.. d... 5) Přiřaď správné hodnoty k názvům spoj čarou Střecha šikmá sklon 1-5 Střecha strmá sklon od 45 Střecha plochá sklon od 5 do 45 6) Najdi správné dvojice patřící k sobě a propoj je čarou Strmá střecha krov pochůzí střecha nevětraná střecha Pochůzná střecha Terasa dvouplášťová střecha Větrání jednoplášťová střecha vaznice 6

7 3 Doporučená literatura 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 7

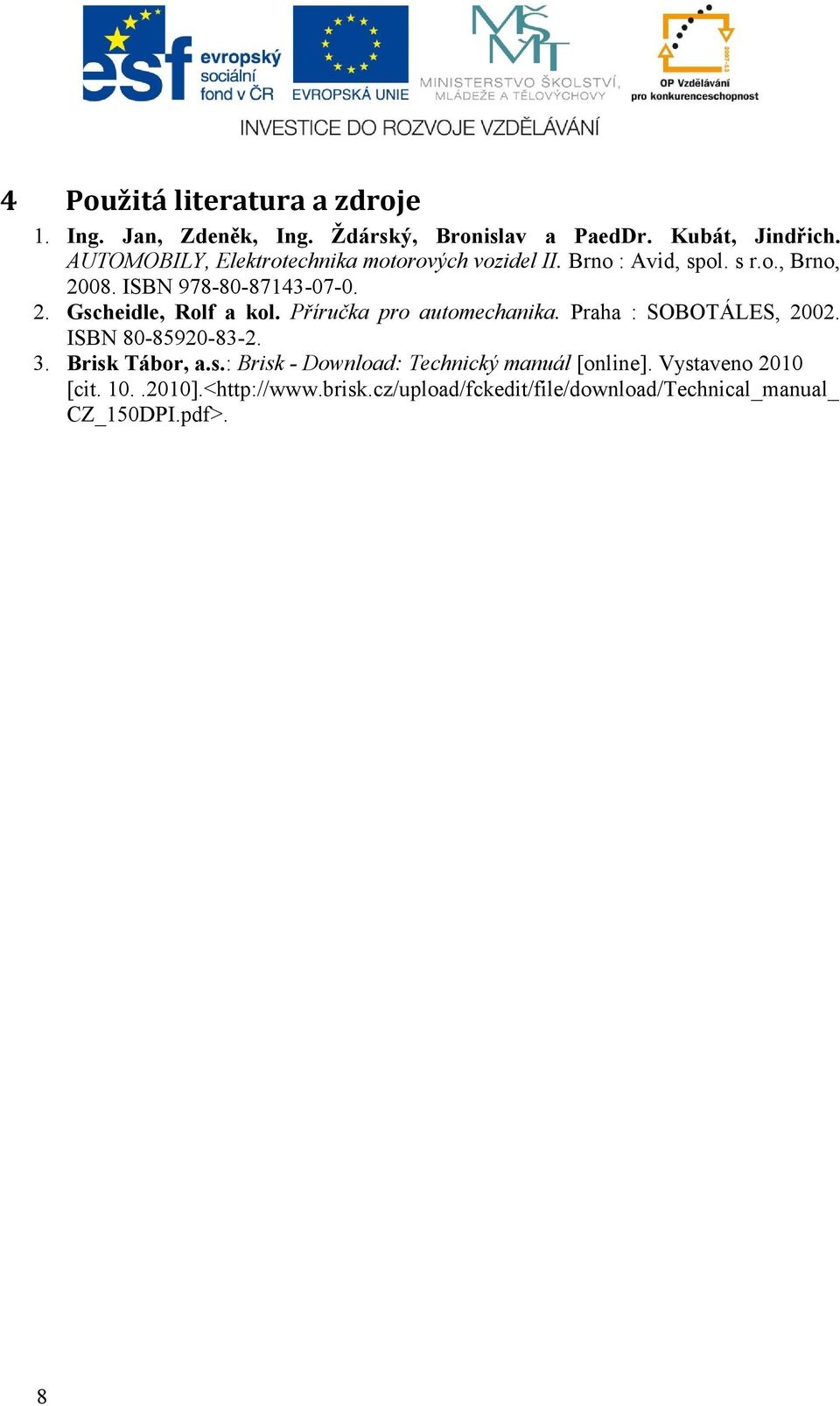

8 4 Použitá literatura a zdroje 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 8
