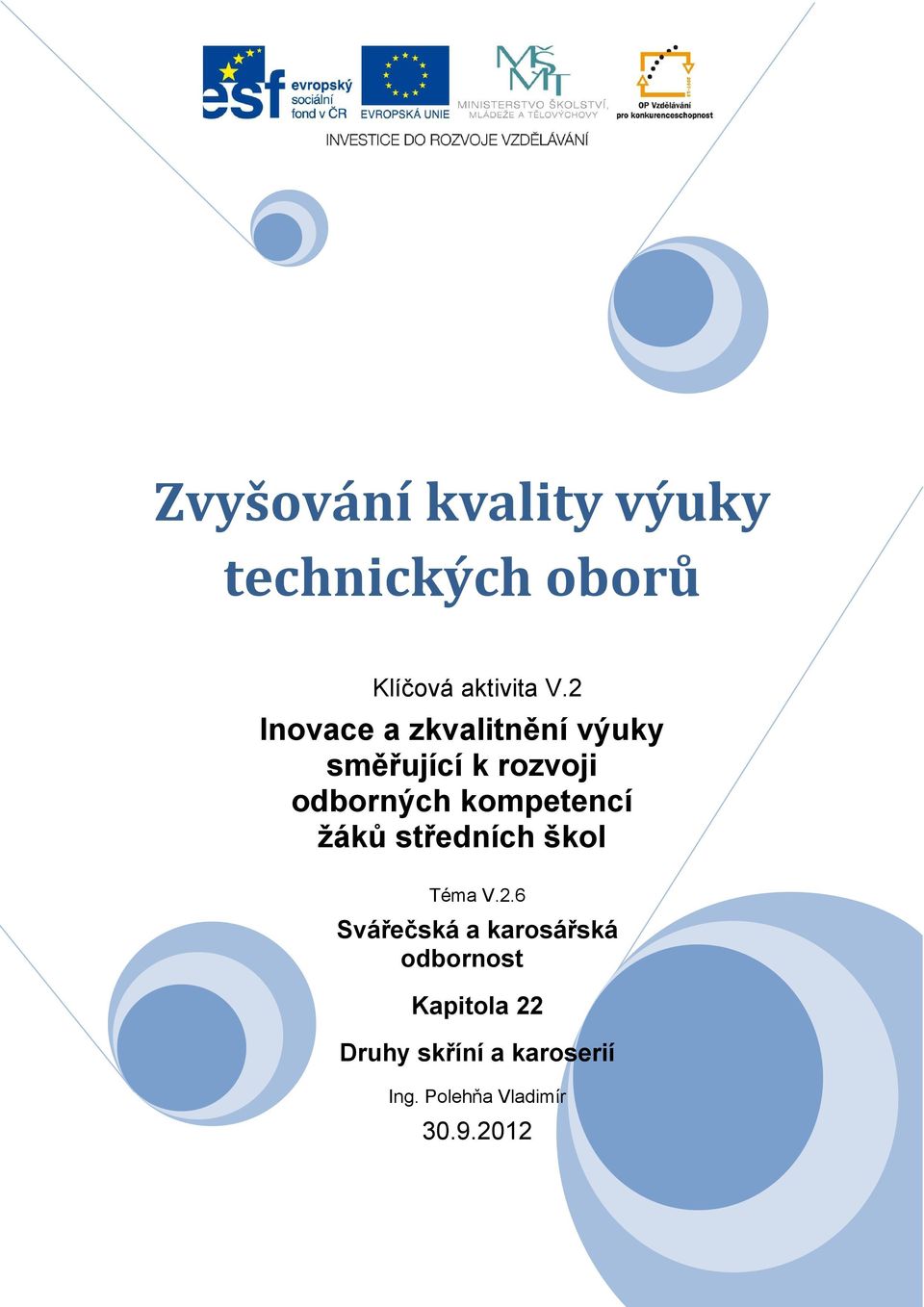

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.6 Svářečská a karosářská odbornost Kapitola 22 Druhy skříní a karoserií Ing. Polehňa Vladimír

2 Obsah: OBSAH:... 2 ANOTACE VÝUKOVÉHO MATERIÁLU DRUHY SKŘÍNÍ A KAROSERIÍ ZÁKLADNÍ ROZDĚLENÍ KAROSERIÍ PRACOVNÍ LIST - DRUHY SKŘÍNÍ A KAROSERIÍ DOPORUČENÁ LITERATURA A ZDROJE POUŽITÁ LITERATURA... 9

3 Anotace výukového materiálu Výukový materiál Svářečská a karosářská odbornost je určen žákům prvních až třetích ročníků všech karosářských a automobilových oborů. Zpracované materiály využijí i další zámečnické, strojnické obory, případně i studenti obdobných, nástavbových studií. Je vhodný k samostatnému studiu žáků i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Součástí materiálu jsou i pracovní listy, které mohou diagnostikovat úroveň získaných znalostí a poskytnot případně i zpětnou vazbu k celému systému studia připravených odborných materiálů. Rozsah učiva je v souladu s ŠVP týkající se patřičných oborů a poskytne takto i odborný podpůrný materiál pro přípravu žáků k závěrečným zkouškám. Studiem těchto materiálů si prohloubíte znalosti v oblasti druhů skříní a karoserií vozidel. Žáci získají sami možnost vnímat rozdělení podle dopravního účelu, tvaru či vztahu k podvozku. 3

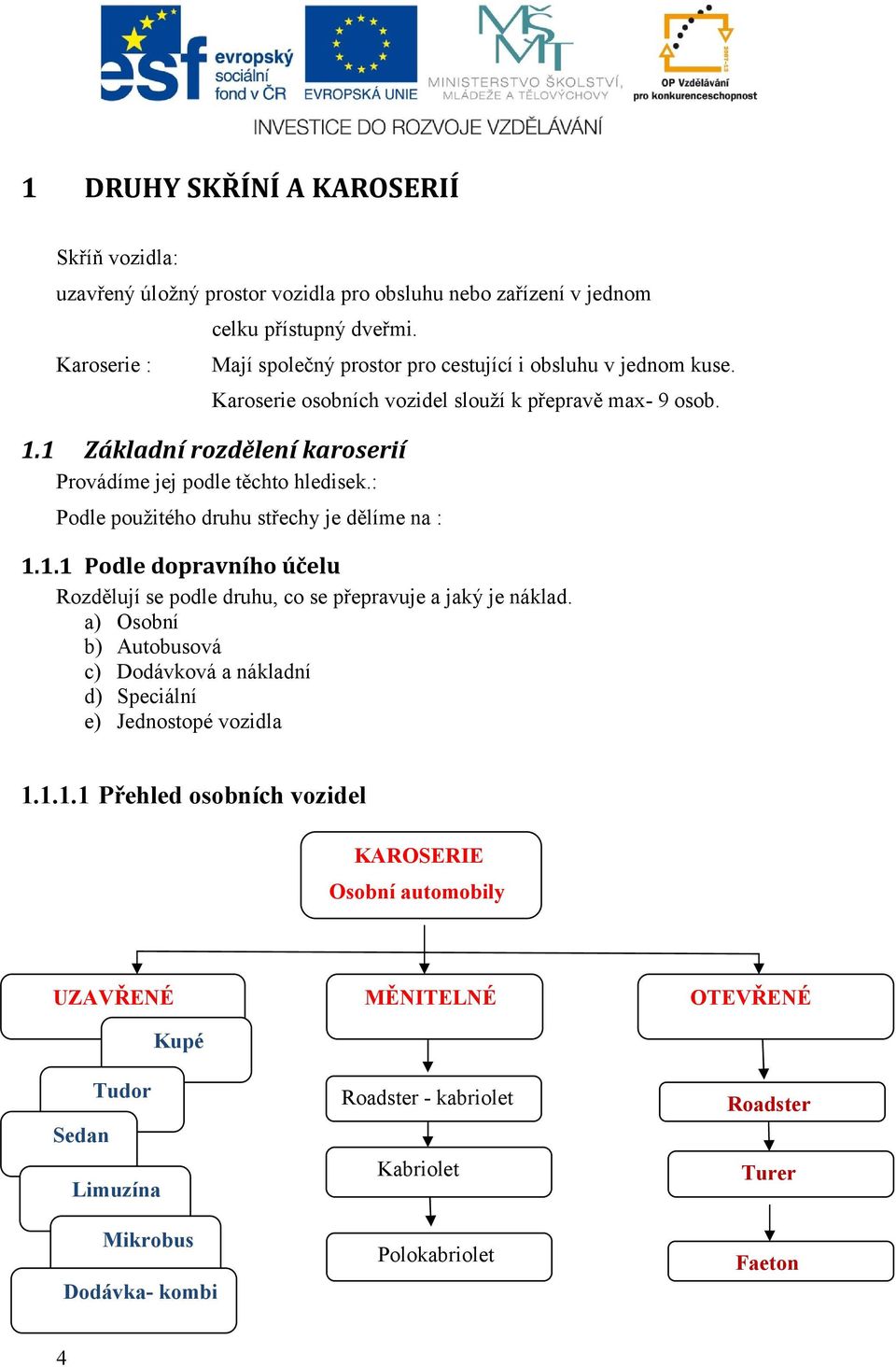

4 1 DRUHY SKŘÍNÍ A KAROSERIÍ Skříň vozidla: uzavřený úložný prostor vozidla pro obsluhu nebo zařízení v jednom Karoserie : celku přístupný dveřmi. Mají společný prostor pro cestující i obsluhu v jednom kuse. Karoserie osobních vozidel slouží k přepravě max- 9 osob. 1.1 Základní rozdělení karoserií Provádíme jej podle těchto hledisek.: Podle použitého druhu střechy je dělíme na : Podle dopravního účelu Rozdělují se podle druhu, co se přepravuje a jaký je náklad. a) Osobní b) Autobusová c) Dodávková a nákladní d) Speciální e) Jednostopé vozidla Přehled osobních vozidel KAROSERIE Osobní automobily UZAVŘENÉ Kupé Tudor Sedan Limuzína Mikrobus Dodávka- kombi MĚNITELNÉ Roadster - kabriolet Kabriolet Polokabriolet OTEVŘENÉ Roadster Turer Faeton 4

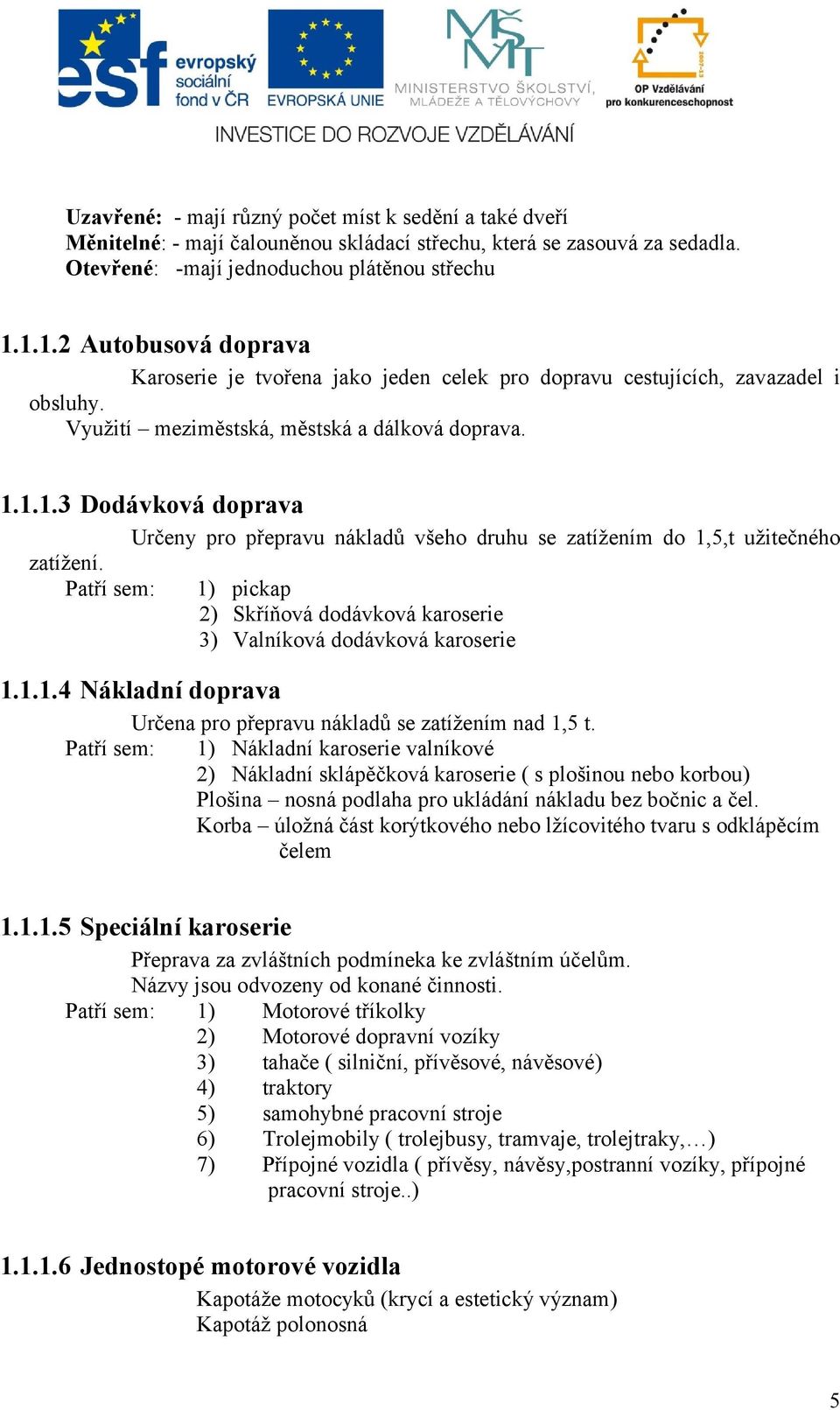

5 Uzavřené: - mají různý počet míst k sedění a také dveří Měnitelné: - mají čalouněnou skládací střechu, která se zasouvá za sedadla. Otevřené: -mají jednoduchou plátěnou střechu Autobusová doprava Karoserie je tvořena jako jeden celek pro dopravu cestujících, zavazadel i obsluhy. Využití meziměstská, městská a dálková doprava Dodávková doprava Určeny pro přepravu nákladů všeho druhu se zatížením do 1,5,t užitečného zatížení. Patří sem: Nákladní doprava 1) pickap 2) Skříňová dodávková karoserie 3) Valníková dodávková karoserie Určena pro přepravu nákladů se zatížením nad 1,5 t. Patří sem: 1) Nákladní karoserie valníkové 2) Nákladní sklápěčková karoserie ( s plošinou nebo korbou) Plošina nosná podlaha pro ukládání nákladu bez bočnic a čel. Korba úložná část korýtkového nebo lžícovitého tvaru s odklápěcím čelem Speciální karoserie Přeprava za zvláštních podmíneka ke zvláštním účelům. Názvy jsou odvozeny od konané činnosti. Patří sem: 1) Motorové tříkolky 2) Motorové dopravní vozíky 3) tahače ( silniční, přívěsové, návěsové) 4) traktory 5) samohybné pracovní stroje 6) Trolejmobily ( trolejbusy, tramvaje, trolejtraky, ) 7) Přípojné vozidla ( přívěsy, návěsy,postranní vozíky, přípojné pracovní stroje..) Jednostopé motorové vozidla Kapotáže motocyků (krycí a estetický význam) Kapotáž polonosná 5

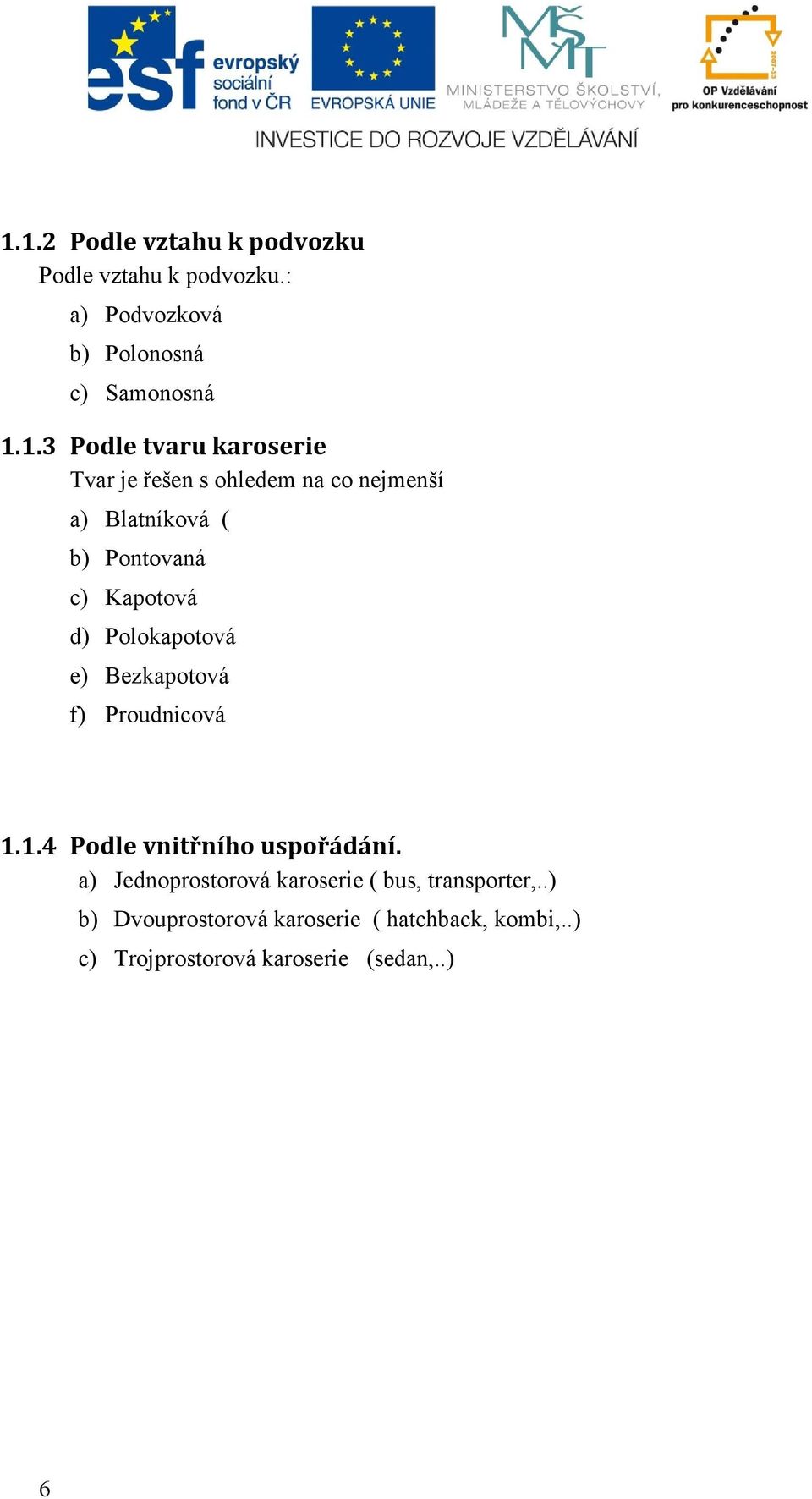

6 1.1.2 Podle vztahu k podvozku Podle vztahu k podvozku.: a) Podvozková b) Polonosná c) Samonosná Podle tvaru karoserie Tvar je řešen s ohledem na co nejmenší a) Blatníková ( b) Pontovaná c) Kapotová d) Polokapotová e) Bezkapotová f) Proudnicová Podle vnitřního uspořádání. a) Jednoprostorová karoserie ( bus, transporter,..) b) Dvouprostorová karoserie ( hatchback, kombi,..) c) Trojprostorová karoserie (sedan,..) 6

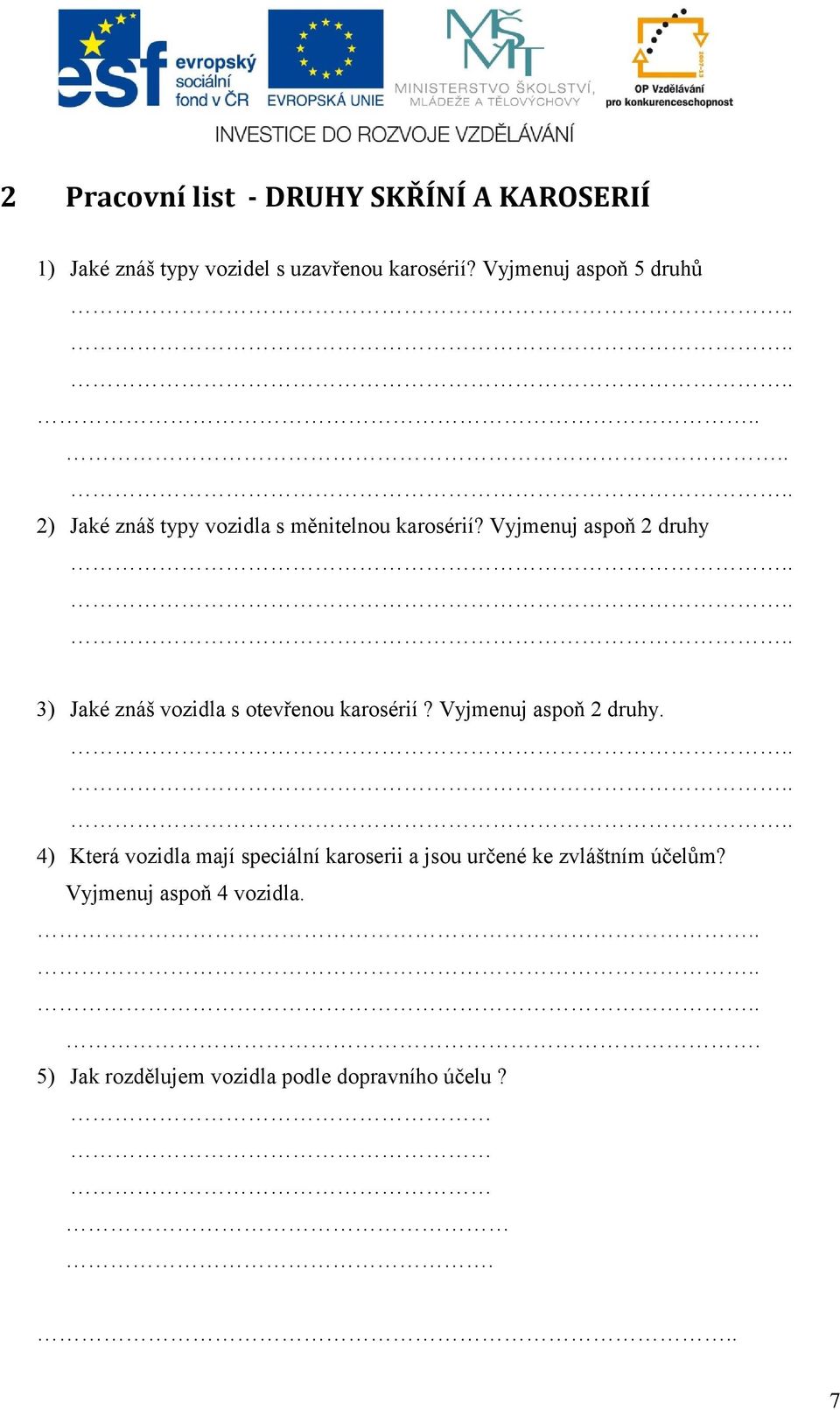

7 2 Pracovní list - DRUHY SKŘÍNÍ A KAROSERIÍ 1) Jaké znáš typy vozidel s uzavřenou karosérií? Vyjmenuj aspoň 5 druhů 2) Jaké znáš typy vozidla s měnitelnou karosérií? Vyjmenuj aspoň 2 druhy 3) Jaké znáš vozidla s otevřenou karosérií? Vyjmenuj aspoň 2 druhy. 4) Která vozidla mají speciální karoserii a jsou určené ke zvláštním účelům? Vyjmenuj aspoň 4 vozidla.. 5) Jak rozdělujem vozidla podle dopravního účelu?... 7

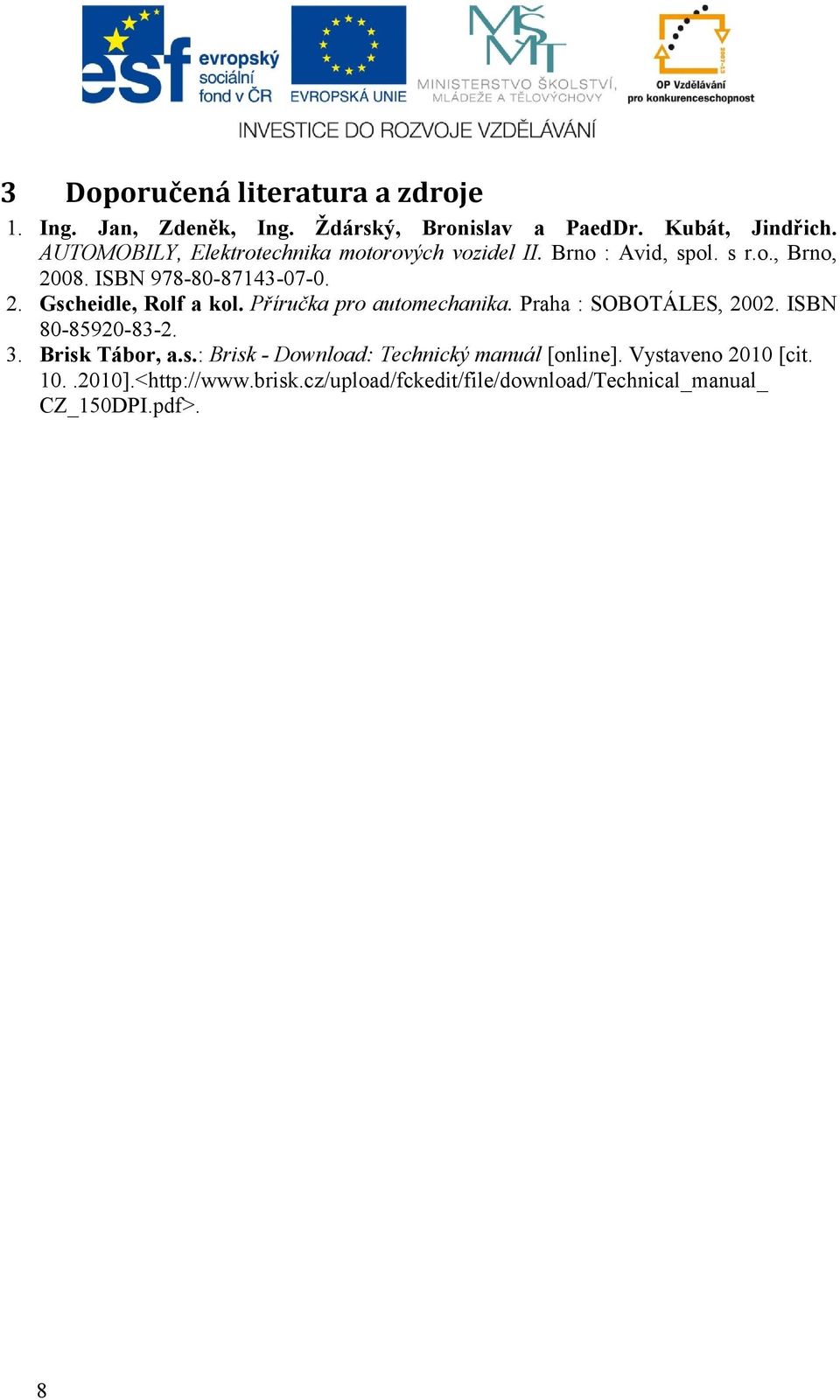

8 3 Doporučená literatura a zdroje 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 8

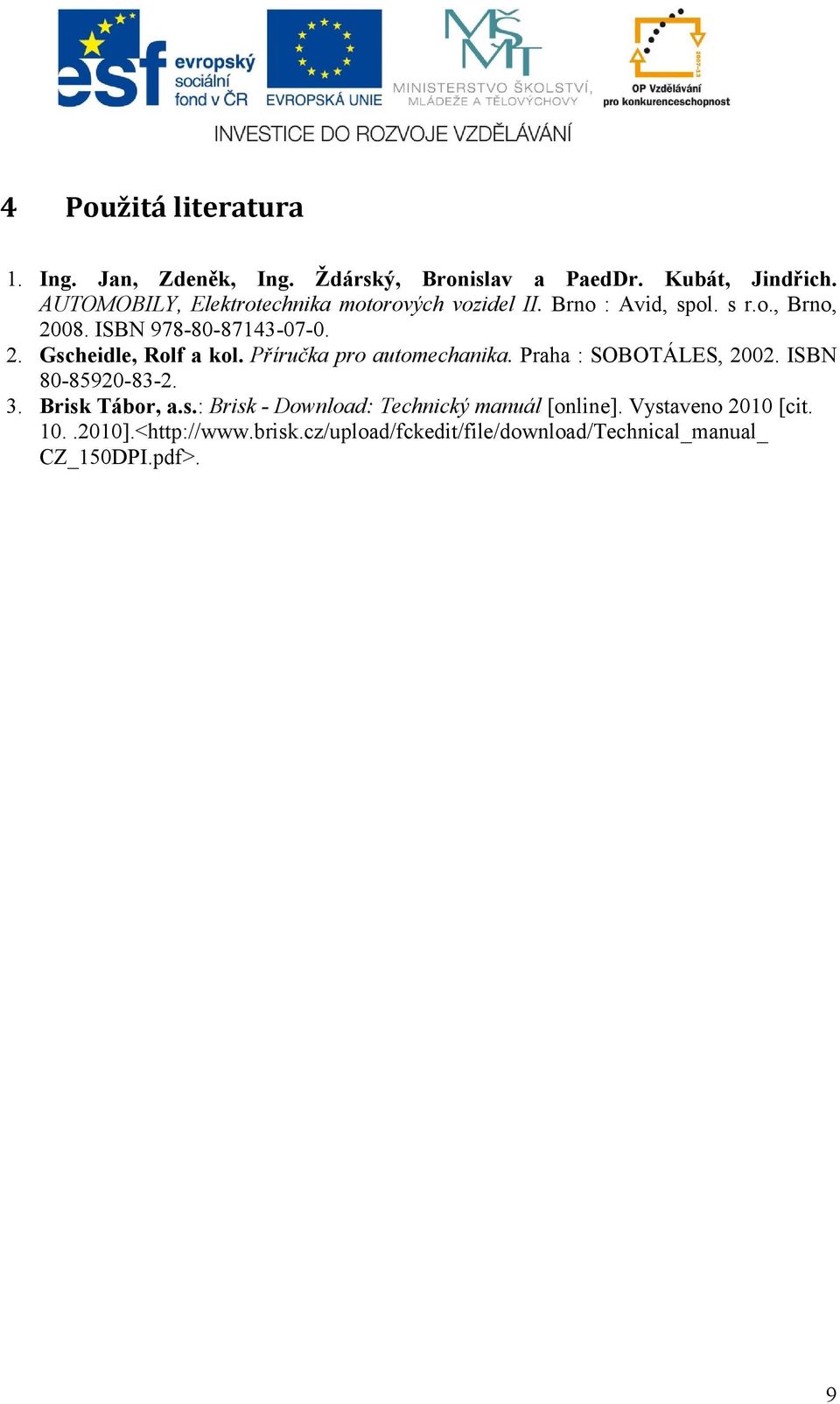

9 4 Použitá literatura 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 9
