1 Fakulta architektury ČVUT 2007/ semestr

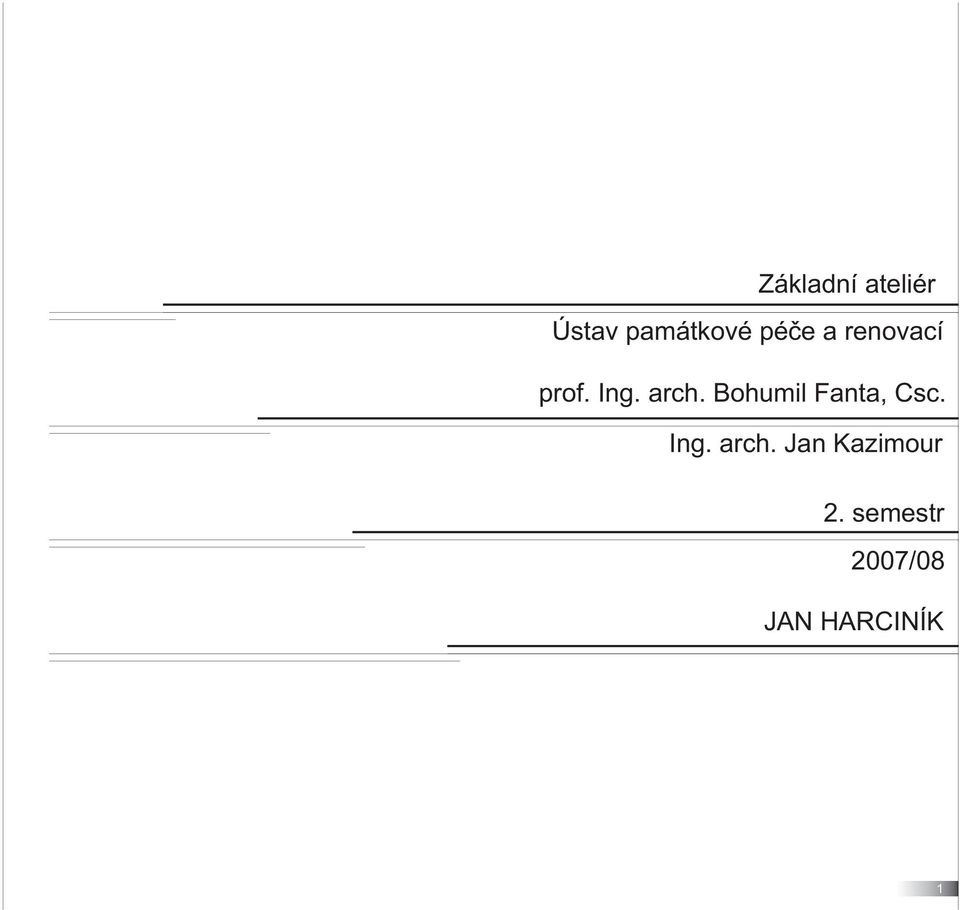

2 Základní ateliér Ústav památkové péče a renovací prof. Ing. arch. Bohumil Fanta, Csc. Ing. arch. Jan Kazimour 2. semestr 2007/08 JAN HARCINÍK 1

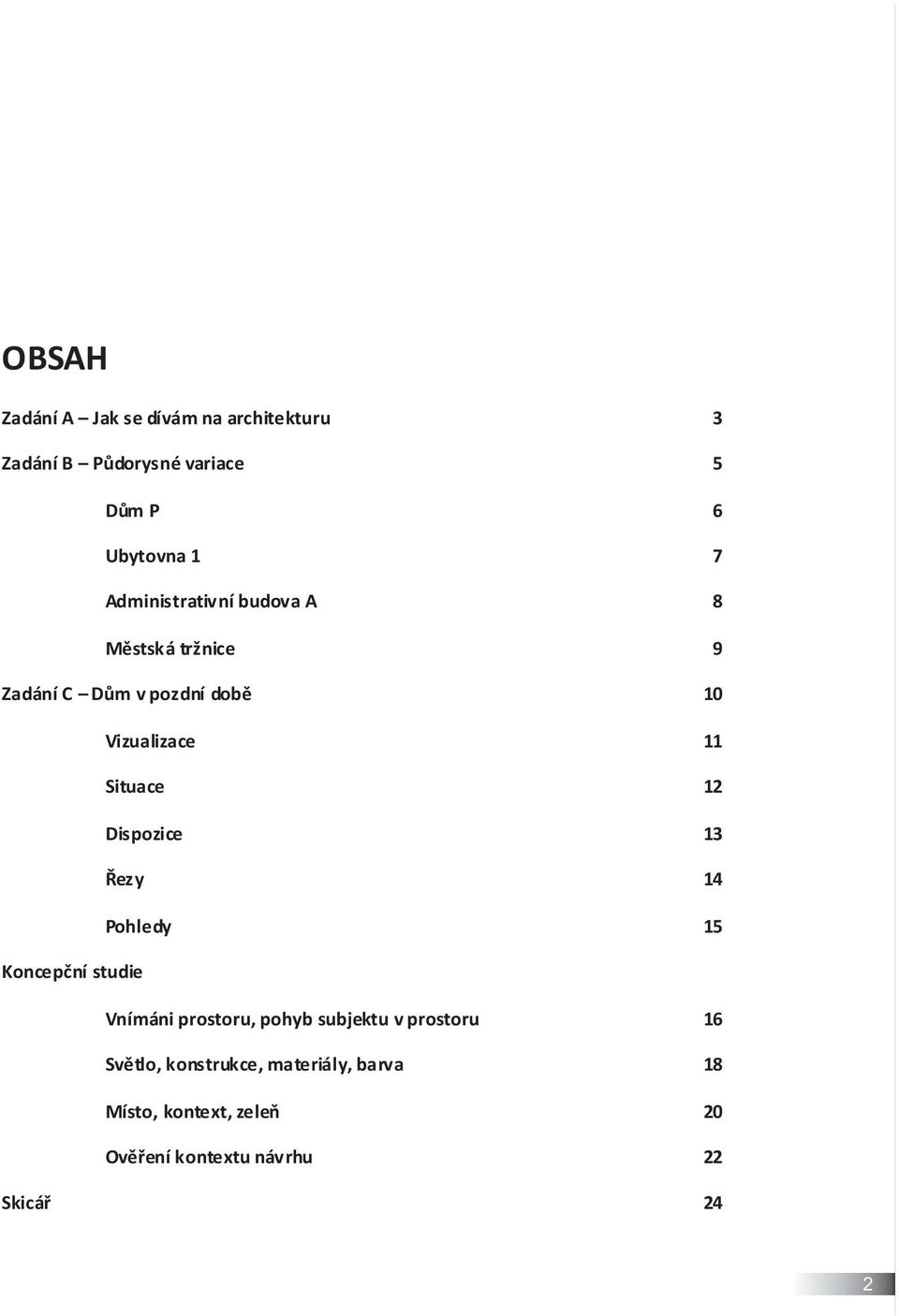

3 OBSAH Zadání A Jak se dívám na architekturu 3 Zadání B Půdorysné variace 5 Dům P 6 Ubytovna 1 7 Administrativní budova A 8 Městská tržnice 9 Zadání C Dům v pozdní době 10 Vizualizace 11 Situace 12 Dispozice 13 Řezy 14 Pohledy 15 Koncepční studie Vnímáni prostoru, pohyb subjektu v prostoru 16 Světlo, konstrukce, materiály, barva 18 Místo, kontext, zeleň 20 Ověření kontextu návrhu 22 Skicář 24 2

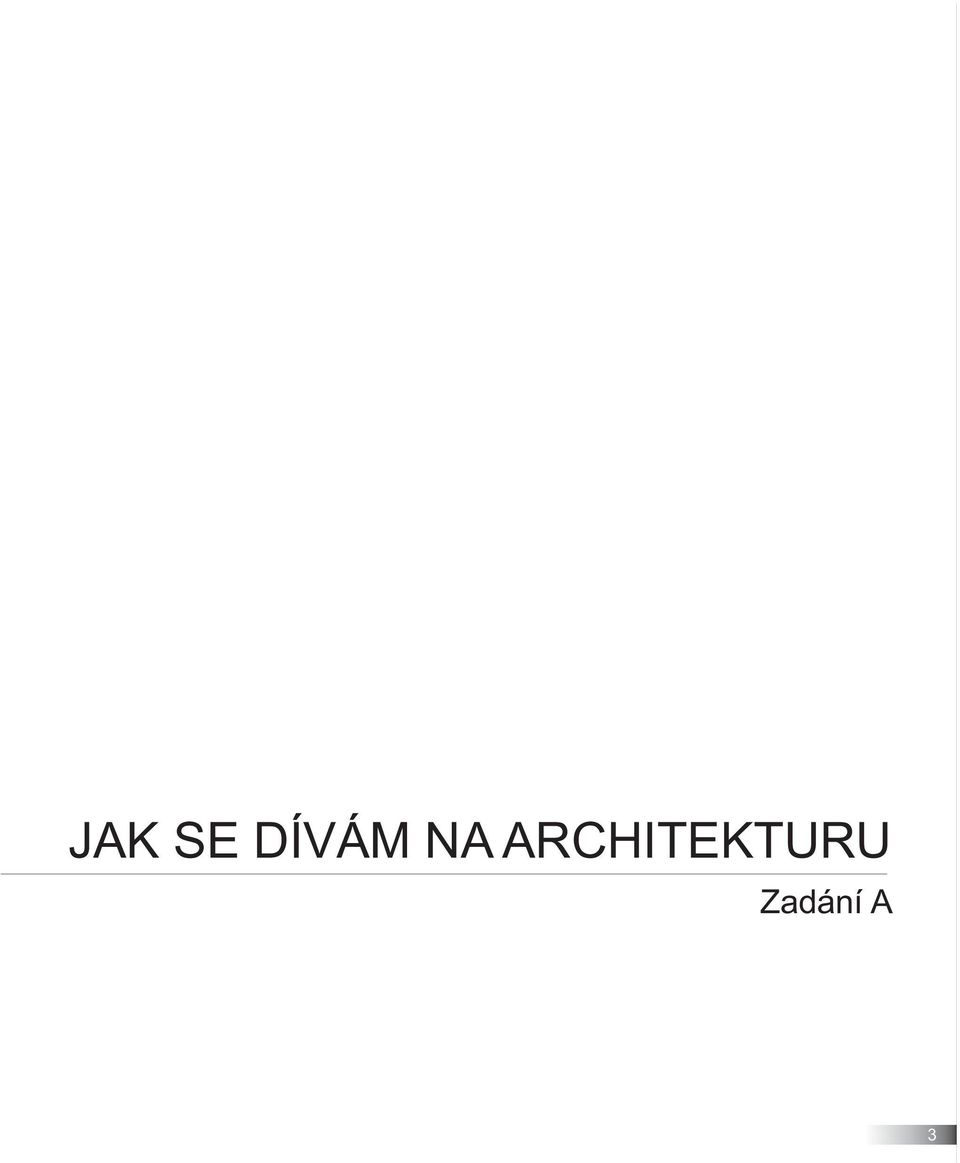

4 JAK SE DÍVÁM NA ARCHITEKTURU Zadání A 3

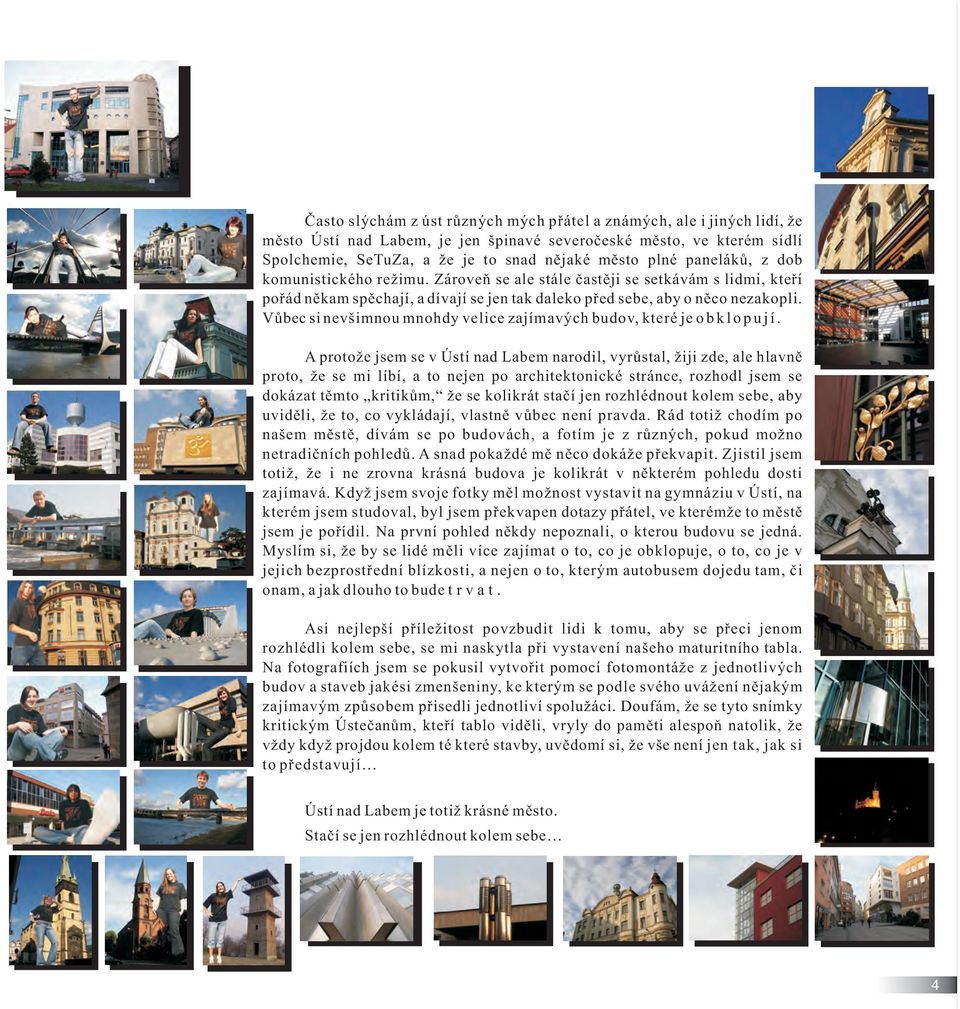

5 Často slýchám z úst různých mých přátel a známých, ale i jiných lidí, že město Ústí nad Labem, je jen špinavé severočeské město, ve kterém sídlí Spolchemie, SeTuZa, a že je to snad nějaké město plné paneláků, z dob komunistického režimu. Zároveň se ale stále častěji se setkávám s lidmi, kteří pořád někam spěchají, a dívají se jen tak daleko před sebe, aby o něco nezakopli. Vůbec si nevšimnou mnohdy velice zajímavých budov, které je o b k l o p u j í. A protože jsem se v Ústí nad Labem narodil, vyrůstal, žiji zde, ale hlavně proto, že se mi líbí, a to nejen po architektonické stránce, rozhodl jsem se dokázat těmto kritikům, že se kolikrát stačí jen rozhlédnout kolem sebe, aby uviděli, že to, co vykládají, vlastně vůbec není pravda. Rád totiž chodím po našem městě, dívám se po budovách, a fotím je z různých, pokud možno netradičních pohledů. A snad pokaždé mě něco dokáže překvapit. Zjistil jsem totiž, že i ne zrovna krásná budova je kolikrát v některém pohledu dosti zajímavá. Když jsem svoje fotky měl možnost vystavit na gymnáziu v Ústí, na kterém jsem studoval, byl jsem překvapen dotazy přátel, ve kterémže to městě jsem je pořídil. Na první pohled někdy nepoznali, o kterou budovu se jedná. Myslím si, že by se lidé měli více zajímat o to, co je obklopuje, o to, co je v jejich bezprostřední blízkosti, a nejen o to, kterým autobusem dojedu tam, či onam, a jak dlouho to bude t r v a t. Asi nejlepší příležitost povzbudit lidi k tomu, aby se přeci jenom rozhlédli kolem sebe, se mi naskytla při vystavení našeho maturitního tabla. Na fotografiích jsem se pokusil vytvořit pomocí fotomontáže z jednotlivých budov a staveb jakési zmenšeniny, ke kterým se podle svého uvážení nějakým zajímavým způsobem přisedli jednotliví spolužáci. Doufám, že se tyto snímky kritickým Ústečanům, kteří tablo viděli, vryly do paměti alespoň natolik, že vždy když projdou kolem té které stavby, uvědomí si, že vše není jen tak, jak si to představují Ústí nad Labem je totiž krásné město. Stačí se jen rozhlédnout kolem sebe 4

6 PŮDORYSNÉ VARIACE Zadání B 5

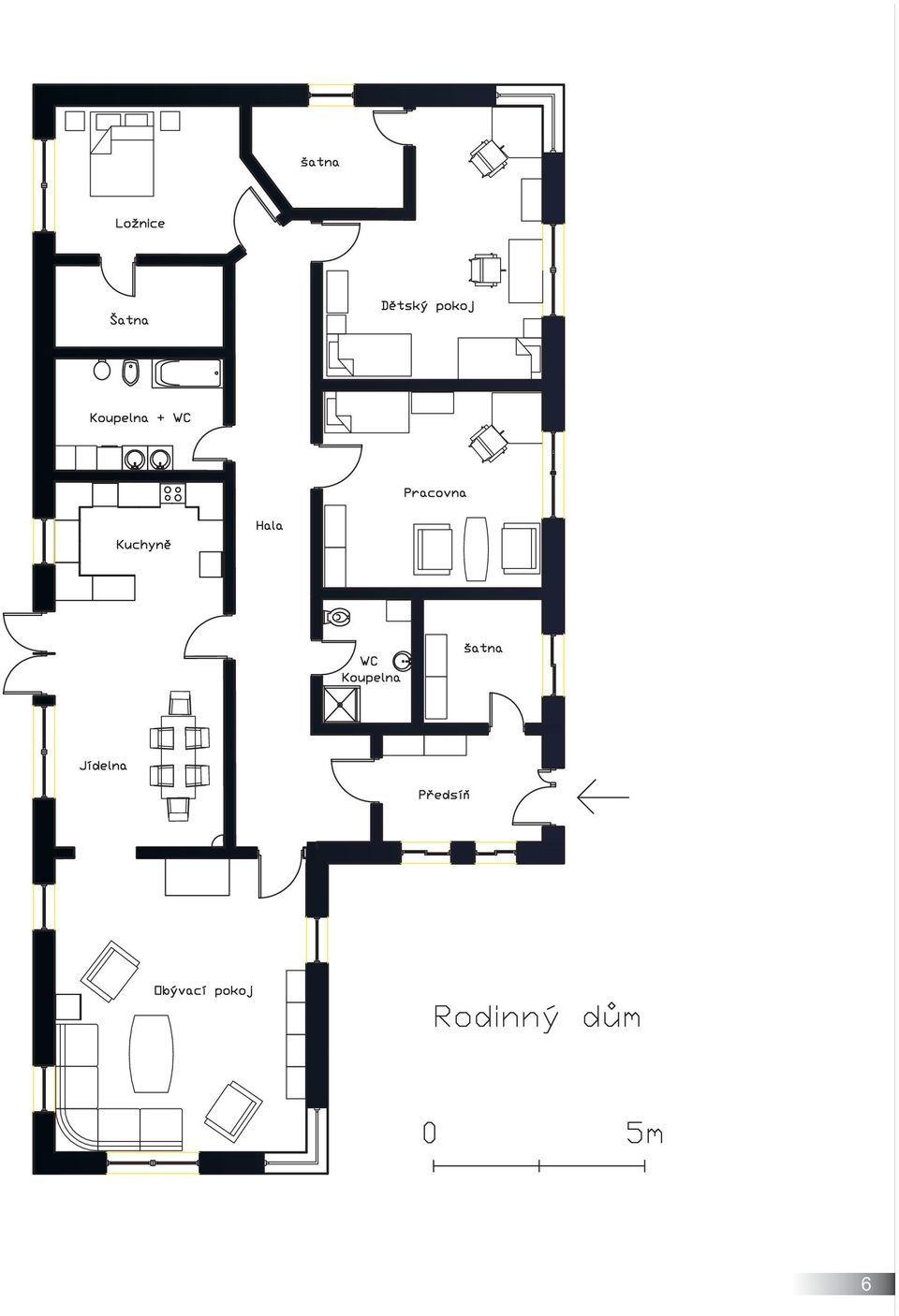

7 6

8 UBYTOVNA 7

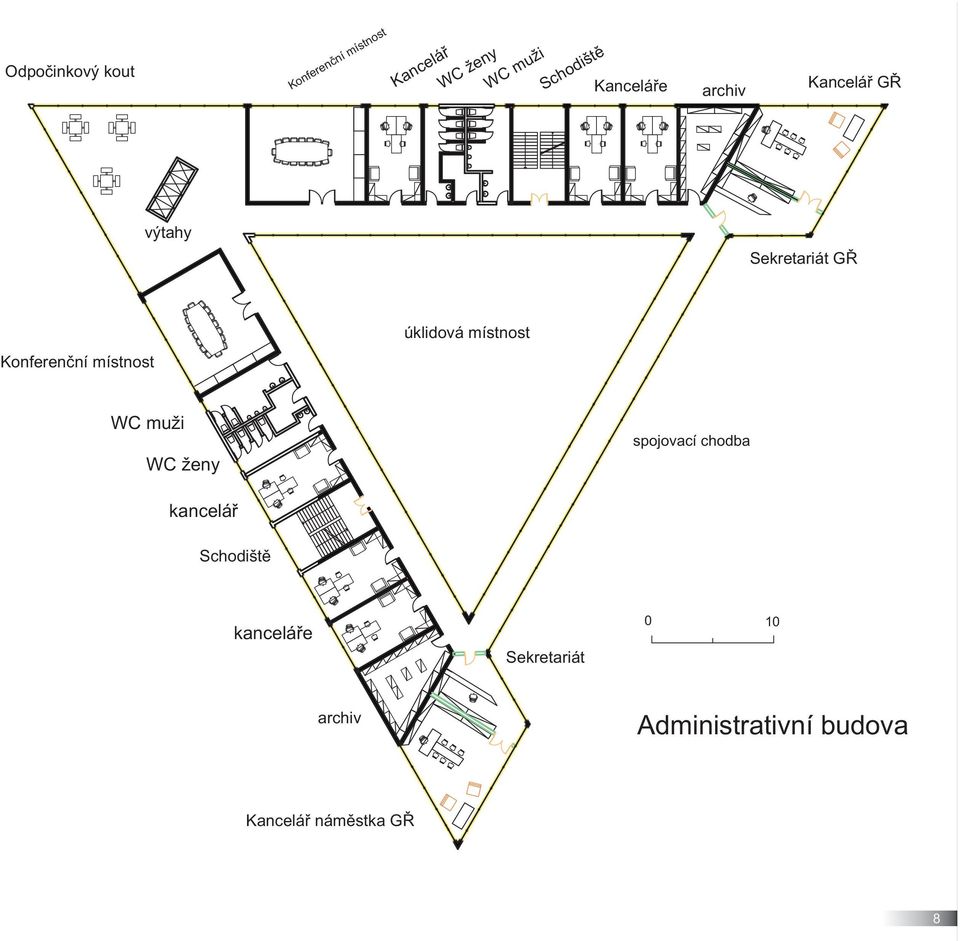

9 Odpočinkový kout Konferenční místnost Kancelář WC ženy WC muži Schodiště Kanceláře archiv Kancelář GŘ výtahy Sekretariát GŘ Konferenční místnost úklidová místnost WC muži WC ženy spojovací chodba kancelář Schodiště kanceláře Sekretariát 0 10 archiv Administrativní budova Kancelář náměstka GŘ 8

10 9

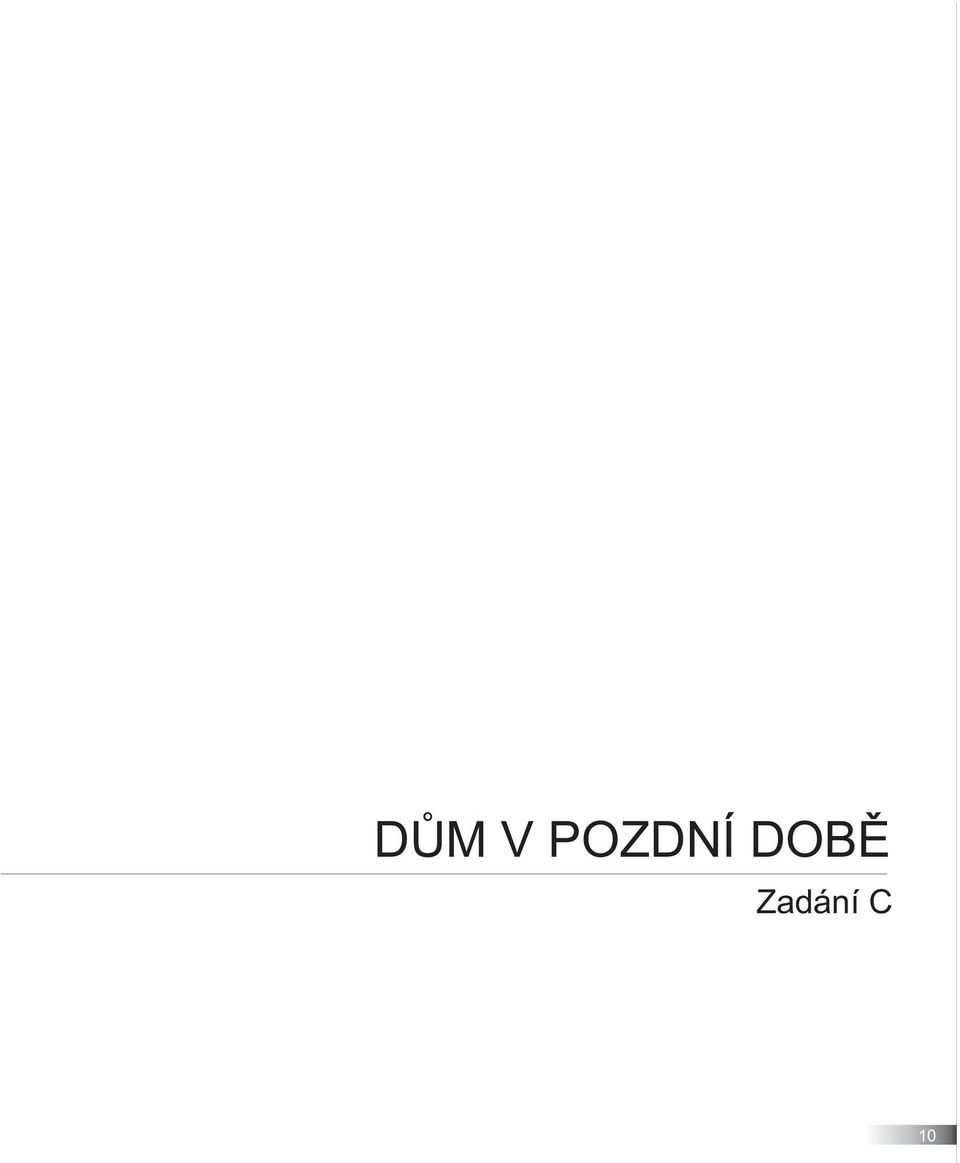

11 DŮM V POZDNÍ DOBĚ Zadání C 10

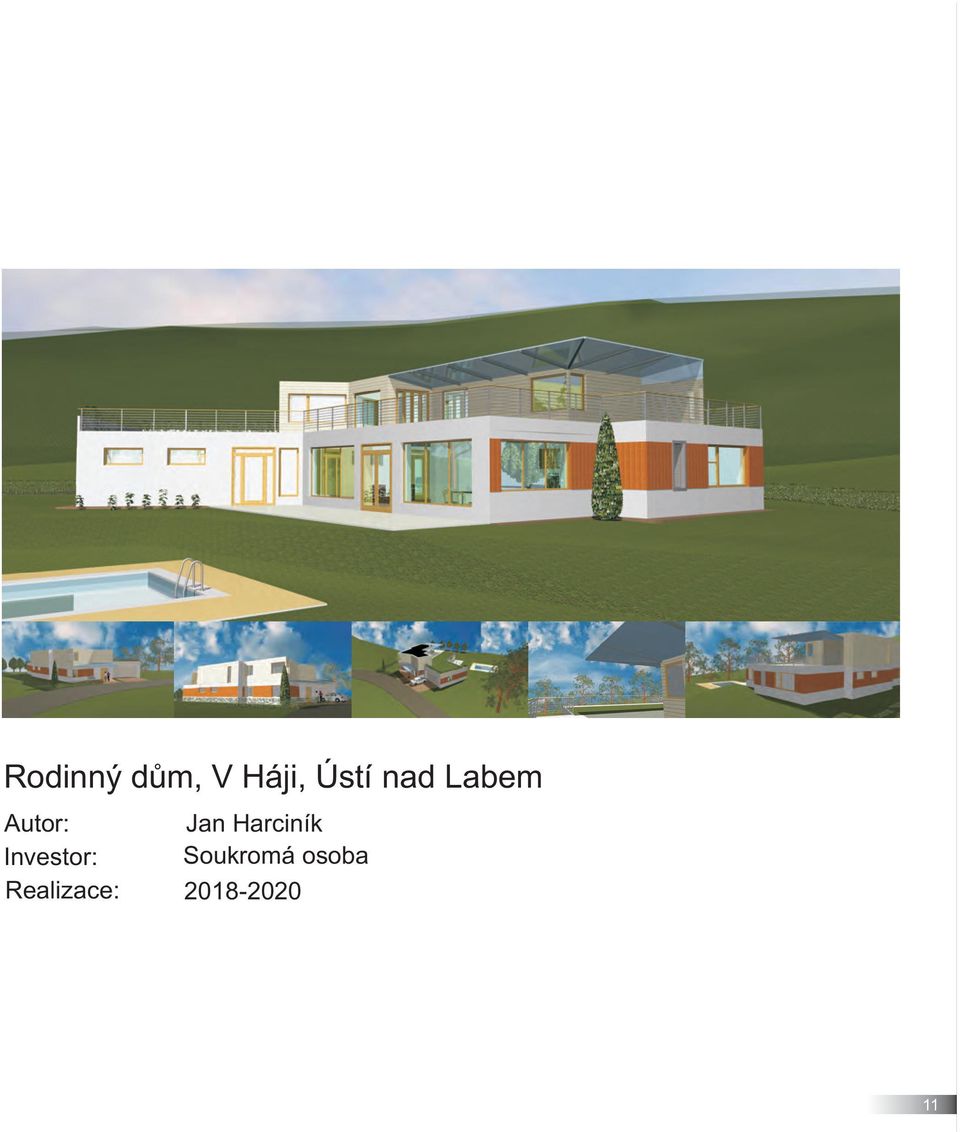

12 Rodinný dům, V Háji, Ústí nad Labem Autor: Jan Harciník Investor: Soukromá osoba Realizace:

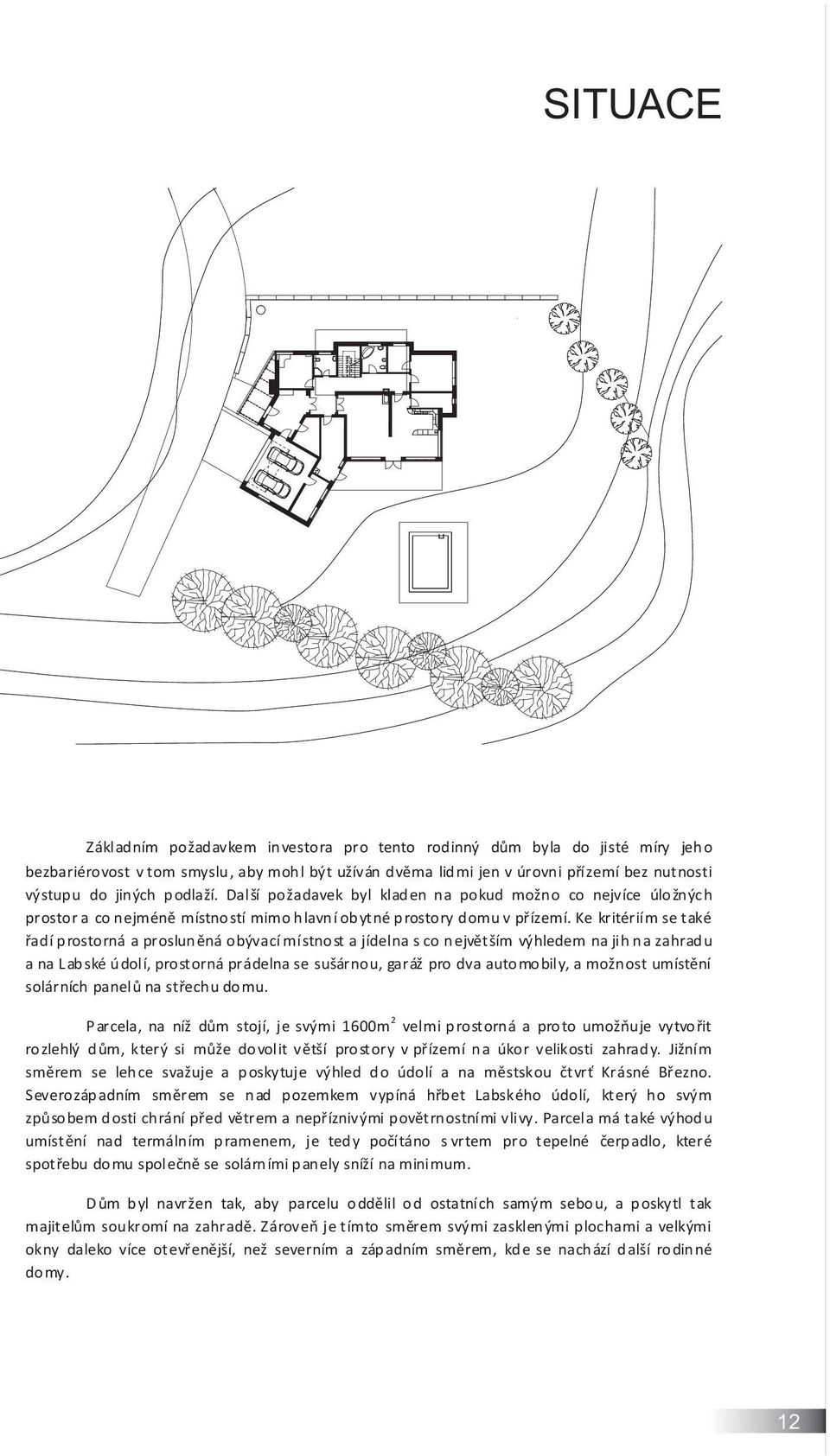

13 pračka my č ka SITUACE Základním požadavkem investora pro tento rodinný dům byla do jisté míry jeho bezbariérovost v tom smyslu, aby mohl být užíván dvěma lidmi jen v úrovni přízemí bez nutnosti výstupu do jiných podlaží. Další požadavek byl kladen na pokud možno co nejvíce úložných prostor a co nejméně místností mimo hlavní obytné prostory domu v přízemí. Ke kritériím se také řadí prostorná a prosluněná obývací místnost a jídelna s co největším výhledem na jih na zahradu a na Labské údolí, prostorná prádelna se sušárnou, garáž pro dva automobily, a možnost umístění solárních panelů na střechu domu. P arcela, na níž dům stojí, je svými 1600m 2 velmi prostorná a proto umožňuje vytvořit rozlehlý dům, který si může dovolit větší prostory v přízemí na úkor velikosti zahrady. Jižním směrem se lehce svažuje a poskytuje výhled do údolí a na městskou čtvrť Krásné Březno. Severozápadním směrem se nad pozemkem vypíná hřbet Labského údolí, který ho svým způsobem dosti chrání před větrem a nepříznivými povětrnostními vlivy. Parcela má také výhodu umístění nad termálním pramenem, je tedy počítáno s vrtem pro tepelné čerpadlo, které spotřebu domu společně se solárními panely sníží na minimum. Dům byl navržen tak, aby parcelu oddělil od ostatních samým sebou, a poskytl tak majitelům soukromí na zahradě. Zároveň je tímto směrem svými zasklenými plochami a velkými okny daleko více otevřenější, než severním a západním směrem, kde se nachází další rodinné domy. 12

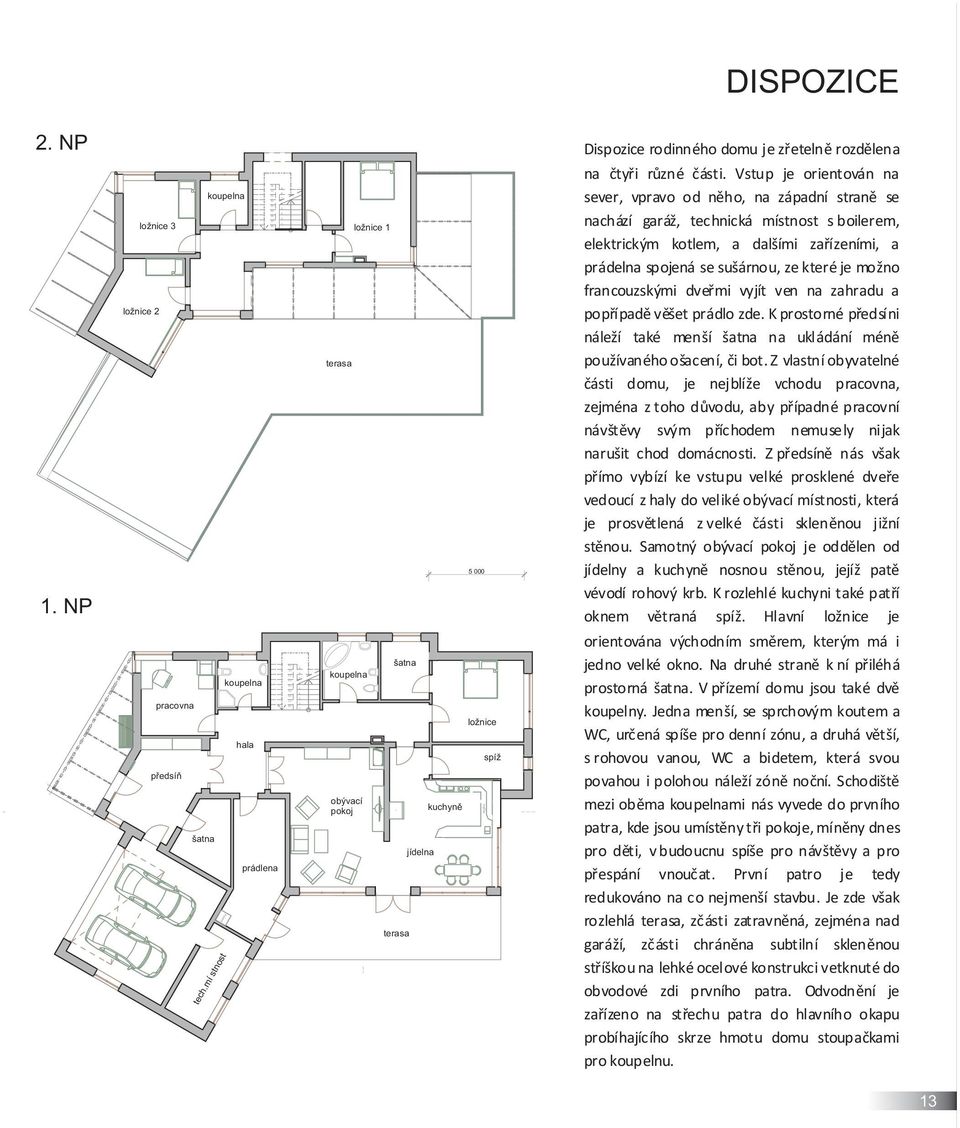

14 * DISPOZICE 2. NP Dispozice rodinného domu je zřetelně rozdělena 1. NP ložnice 3 ložnice 2 koupelna terasa ložnice na čtyři různé části. Vstup je orientován na sever, vpravo od něho, na západní straně se nachází garáž, technická místnost s boilerem, elektrickým kotlem, a dalšími zařízeními, a prádelna spojená se sušárnou, ze které je možno francouzskými dveřmi vyjít ven na zahradu a popřípadě věšet prádlo zde. K prostorné předsíni náleží také menší šatna na ukládání méně používaného ošacení, či bot. Z vlastní obyvatelné části domu, je nejblíže vchodu pracovna, zejména z toho důvodu, aby případné pracovní návštěvy svým příchodem nemusely nijak narušit chod domácnosti. Z předsíně nás však přímo vybízí ke vstupu velké prosklené dveře vedoucí z haly do veliké obývací místnosti, která je prosvětlená z velké části skleněnou jižní stěnou. Samotný obývací pokoj je oddělen od jídelny a kuchyně nosnou stěnou, jejíž patě vévodí rohový krb. K rozlehlé kuchyni také patří oknem větraná spíž. Hlavní ložnice je pracovna předsíň šatna e st t ch.mí nost pračka koupelna hala prádlena koupelna obývací pokoj šatna terasa jídelna kuchyně ložnice spíž my č ka orientována východním směrem, kterým má i jedno velké okno. Na druhé straně k ní přiléhá prostorná šatna. V přízemí domu jsou také dvě koupelny. Jedna menší, se sprchovým koutem a WC, určená spíše pro denní zónu, a druhá větší, s rohovou vanou, WC a bidetem, která svou povahou i polohou náleží zóně noční. Schodiště mezi oběma koupelnami nás vyvede do prvního patra, kde jsou umístěny tři pokoje, míněny dnes pro děti, v budoucnu spíše pro návštěvy a pro přespání vnoučat. První patro je tedy redukováno na co nejmenší stavbu. Je zde však rozlehlá terasa, zčásti zatravněná, zejména nad garáží, zčásti chráněna subtilní skleněnou stříškou na lehké ocelové konstrukci vetknuté do obvodové zdi prvního patra. Odvodnění je zařízeno na střechu patra do hlavního okapu probíhajícího skrze hmotu domu stoupačkami pro koupelnu. 13

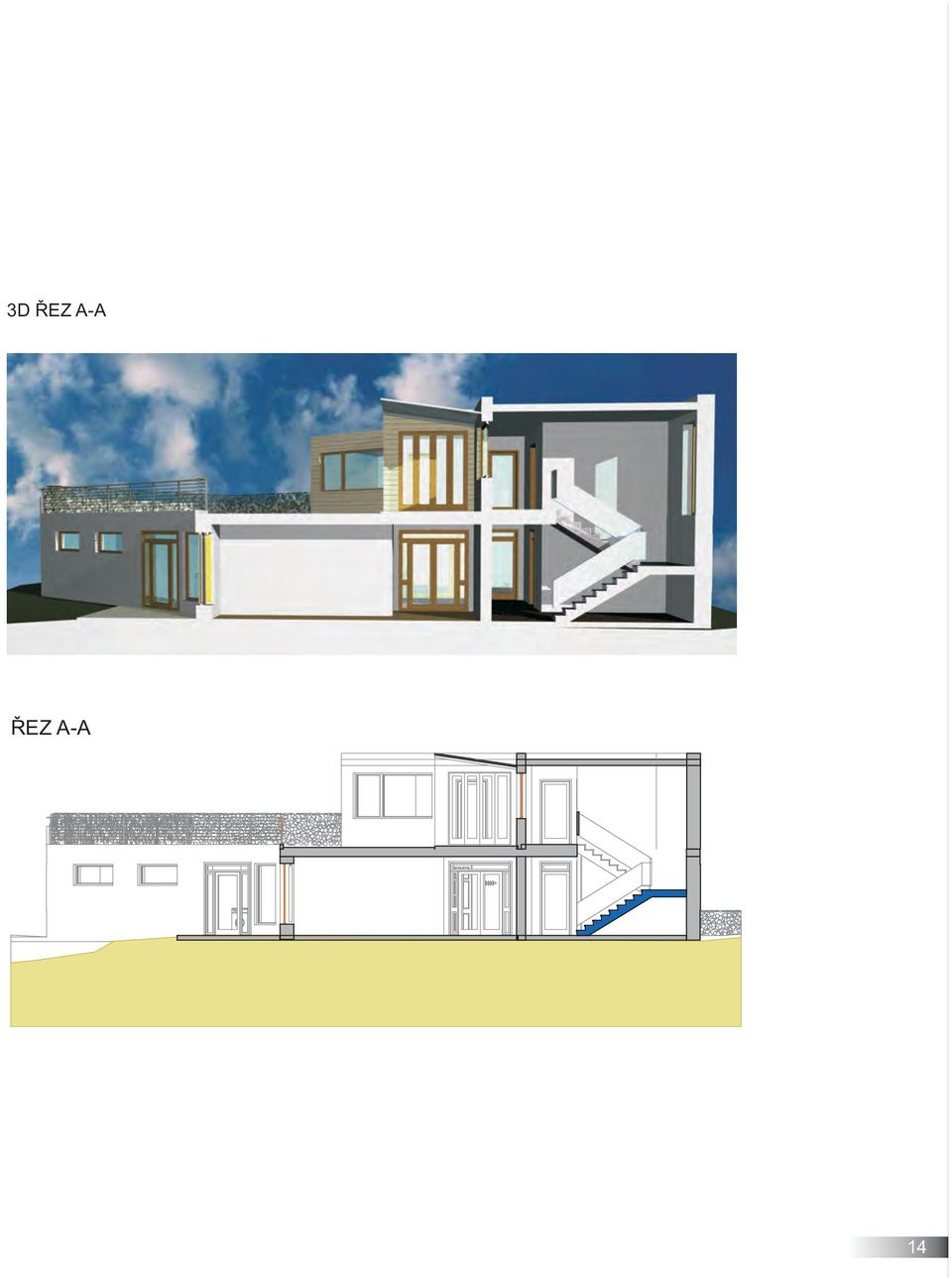

15 3D ŘEZ A-A ŘEZ A-A 14

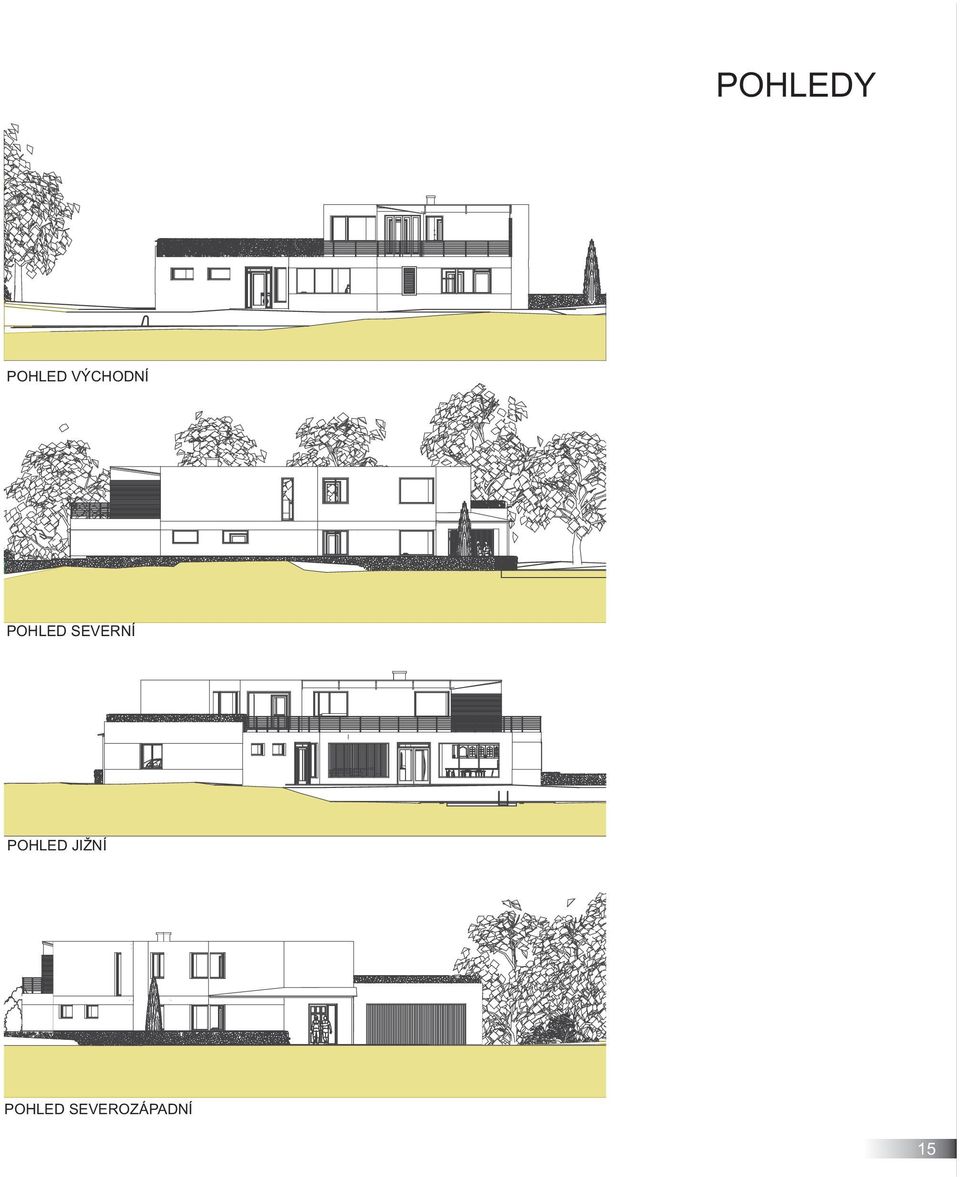

16 POHLEDY POHLED VÝCHODNÍ POHLED SEVERNÍ POHLED JIŽNÍ POHLED SEVEROZÁPADNÍ 15

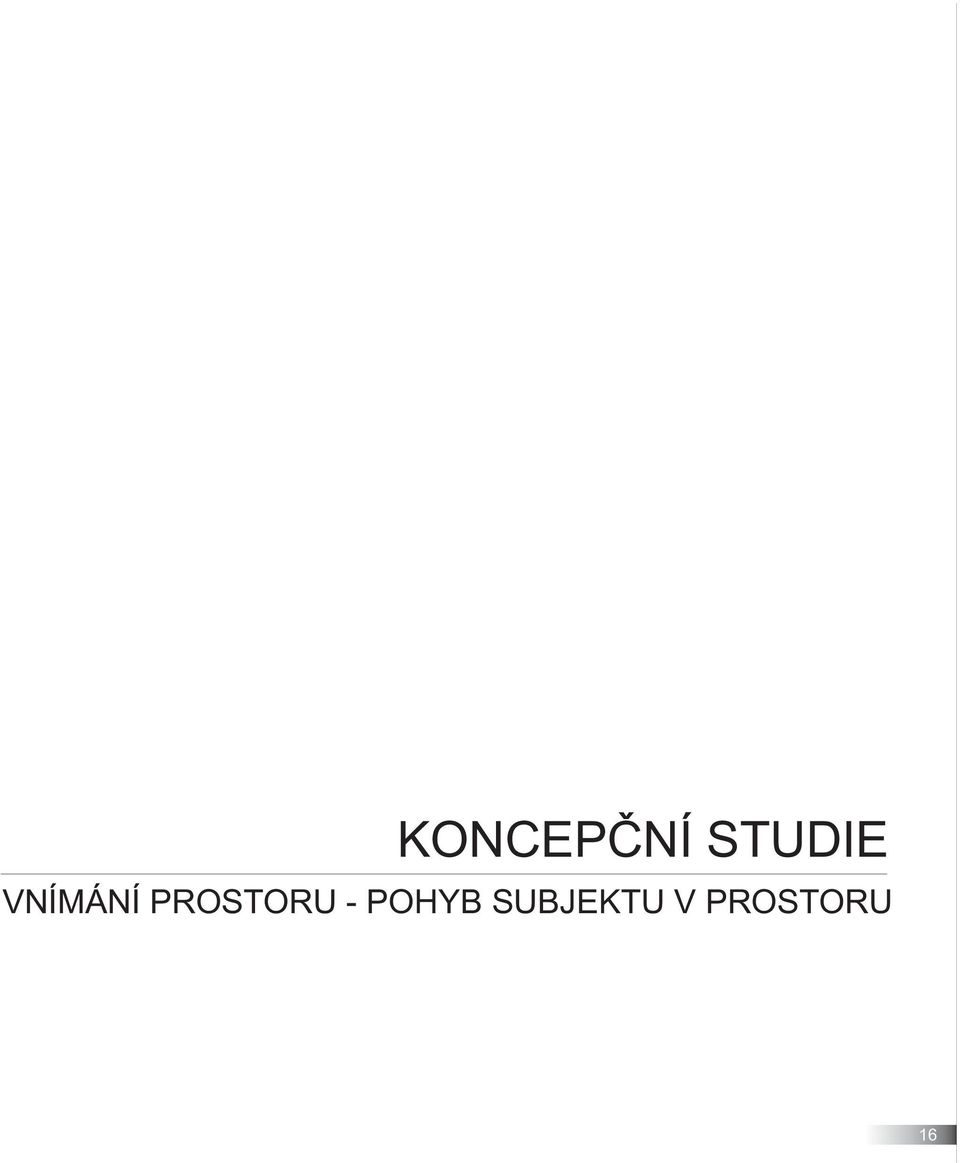

17 KONCEPČNÍ STUDIE VNÍMÁNÍ PROSTORU - POHYB SUBJEKTU V PROSTORU 16

18 Zadání pro tento dům bylo hlavně v duchu veškeré komunikace a zázemí v přízemním podlaží. Z tohoto důvodu značným způsobem stoupla rozloha zastavěné plochy. V patře jsou pouze dětské pokoje a pokoj pro hosty. Z příjezdové cesty dům působí uzavřeně. Jeho půdorys byl přizpůsoben zalomení parcely a stočení příjezdové komunikace. Ze severu dům uzavírá prostor zahrady od okolních parcel, čímž poskytuje obyvatelům naprosté soukromí. Příjemný prostor s výhledem do údolí byl vytvořen na terase prvního patra, která je částečně chráněna subtilní skleněnou stříškou a větrnou clonou z kombinace sklo-dřevo. Po vstoupení do domu se ocitneme v prostorné předsíni, která by svým rozměrem měla umožnit svlékání či oblékání celé rodiny najednou. Je prosvětlena nejen proskleným menším křídlem dveří, ale taktéž i oknem z boku směrem ke garáži. Méně používané oblečení a boty se dají uložit do šatny přilehlé k předsíni. Z předsíně se dostaneme do haly, která spojuje všechny důležité místnosti přízemního podlaží, a z ní nás přímo přitahují ke vstupu velké prosklené dveře prostorného obývacího pokoje. Ten je přímo spojený s jídelnou a částečně oddělen od kuchyně. Společně jsou tyto místnosti prosvětleny velikými okny na jižní straně. Jídelnu od kuchyně odděluje pouze kuchyňská linka, která zároveň slouží jako pult, k obsluhování jídelního stolu. K denní části domu patří ještě také pracovna přizpůsobená k tomu, aby zde bylo možné případné přespání návštěvy, a menší ze dvou přízemních koupelen. Noční část přízemí sestává z ložnice rodičů, k ní přilehlé šatny a druhé, větší koupelny s vanou. Prostor přízemí je rozlehlý, ovšem díky rozdělení na denní, noční a technickou část, vytváří příjemnou atmosféru, a každý kout má své specifické využití. Obyvatelé se zde mohou pohybovat naprosto přirozeně, aniž by nějakým způsobem narušovali pohyb či činnosti druhých. Zároveň ale také mohou společně trávit volný čas v prostorném obývacím pokoji či v jídelně

19 KONCEPČNÍ STUDIE SVĚTLO - KONSTRUKCE - MATERIÁLY - BARVA 18

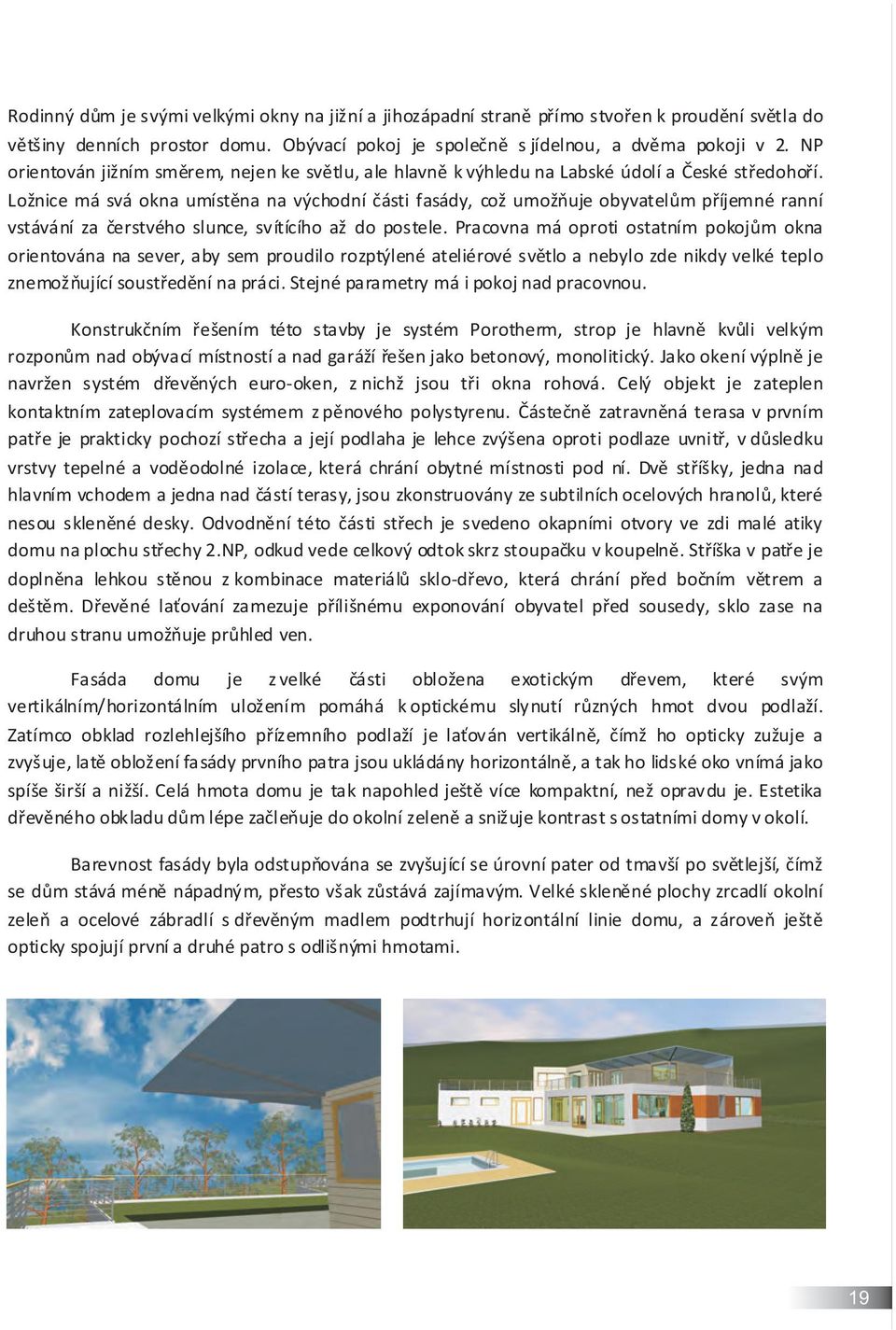

20 Rodinný dům je svými velkými okny na jižní a jihozápadní straně přímo stvořen k proudění světla do většiny denních prostor domu. Obývací pokoj je společně s jídelnou, a dvěma pokoji v 2. NP orientován jižním směrem, nejen ke světlu, ale hlavně k výhledu na Labské údolí a České středohoří. Ložnice má svá okna umístěna na východní části fasády, což umožňuje obyvatelům příjemné ranní vstávání za čerstvého slunce, svítícího až do postele. Pracovna má oproti ostatním pokojům okna orientována na sever, aby sem proudilo rozptýlené ateliérové světlo a nebylo zde nikdy velké teplo znemožňující soustředění na práci. Stejné parametry má i pokoj nad pracovnou. Konstrukčním řešením této stavby je systém Porotherm, strop je hlavně kvůli velkým rozponům nad obývací místností a nad garáží řešen jako betonový, monolitický. Jako okení výplně je navržen systém dřevěných euro-oken, z nichž jsou tři okna rohová. Celý objekt je zateplen kontaktním zateplovacím systémem z pěnového polystyrenu. Částečně zatravněná terasa v prvním patře je prakticky pochozí střecha a její podlaha je lehce zvýšena oproti podlaze uvnitř, v důsledku vrstvy tepelné a voděodolné izolace, která chrání obytné místnosti pod ní. Dvě stříšky, jedna nad hlavním vchodem a jedna nad částí terasy, jsou zkonstruovány ze subtilních ocelových hranolů, které nesou skleněné desky. Odvodnění této části střech je svedeno okapními otvory ve zdi malé atiky domu na plochu střechy 2.NP, odkud vede celkový odtok skrz stoupačku v koupelně. Stříška v patře je doplněna lehkou stěnou z kombinace materiálů sklo-dřevo, která chrání před bočním větrem a deštěm. Dřevěné laťování zamezuje přílišnému exponování obyvatel před sousedy, sklo zase na druhou stranu umožňuje průhled ven. Fasáda domu je z velké části obložena exotickým dřevem, které svým vertikálním/horizontálním uložením pomáhá k optickému slynutí různých hmot dvou podlaží. Zatímco obklad rozlehlejšího přízemního podlaží je laťován vertikálně, čímž ho opticky zužuje a zvyšuje, latě obložení fasády prvního patra jsou ukládány horizontálně, a tak ho lidské oko vnímá jako spíše širší a nižší. Celá hmota domu je tak napohled ještě více kompaktní, než opravdu je. Estetika dřevěného obkladu dům lépe začleňuje do okolní zeleně a snižuje kontrast s ostatními domy v okolí. Barevnost fasády byla odstupňována se zvyšující se úrovní pater od tmavší po světlejší, čímž se dům stává méně nápadným, přesto však zůstává zajímavým. Velké skleněné plochy zrcadlí okolní zeleň a ocelové zábradlí s dřevěným madlem podtrhují horizontální linie domu, a zároveň ještě opticky spojují první a druhé patro s odlišnými hmotami. 19

21 KONCEPČNÍ STUDIE MÍSTO - KONTEXT - ZELEŇ 20

22 Parcela, na níž dům stojí, ze dvou stran jižní a západní - vybíhá nad okolním terénem Těmito směry se také lehce svažuje. Samotné hranice pozemku byly z těchto stran zarostlé stromy, ze kterých byla část zachována. Jižní hranice byla ve svém cípu vyčištěna, aby poskytovala výhled do Labského údolí a městské části Krásné Březno. Celá zahrada a dispozice domu k tomuto pohledu přímo vybízí. Naproti tomu na severní straně se rozprostírá hřbet kopce a les, který začíná asi 300 metrů od domu tímto směrem, za silnicí, spojující Krásné Březno a Dobětice. Půdorys domu byl přizpůsoben tvaru parcely a příjezdové cestě, která končí u vjezdu do garáže. V okolí, severně nad touto parcelou stojí 4 novostavby rodinných domů. Na parcele sousedící s touto na východě bude v budoucnu stát také rodinný dům. Dům ze severu, z příjezdové cesty spíše nedává najevo svou velikost, a je zde spíše snaha o optické zmenšení stavby, čemuž napomáhá jeho členění a také subtilní skleněná stříška nad vstupem do domu. Z pohledu s kopce ze severu dům svými horizontálními liniemi opticky uklidňuje celkem složitý terén za hranicemi parcely jižním a západním směrem. Zahrada je z velké části zatravněna, po obvodu byla ponechána zahradní fantazii majitelů, severní a východní hranice je obehnána živým plotem. Na jižní straně se nabízí menší záhonek k pěstování květin, či některé zeleniny. 21

23 KONCEPČNÍ STUDIE OVĚŘENÍ KONCEPTU NÁVRHU 22

24 23

25 SKICÁŘ 24
