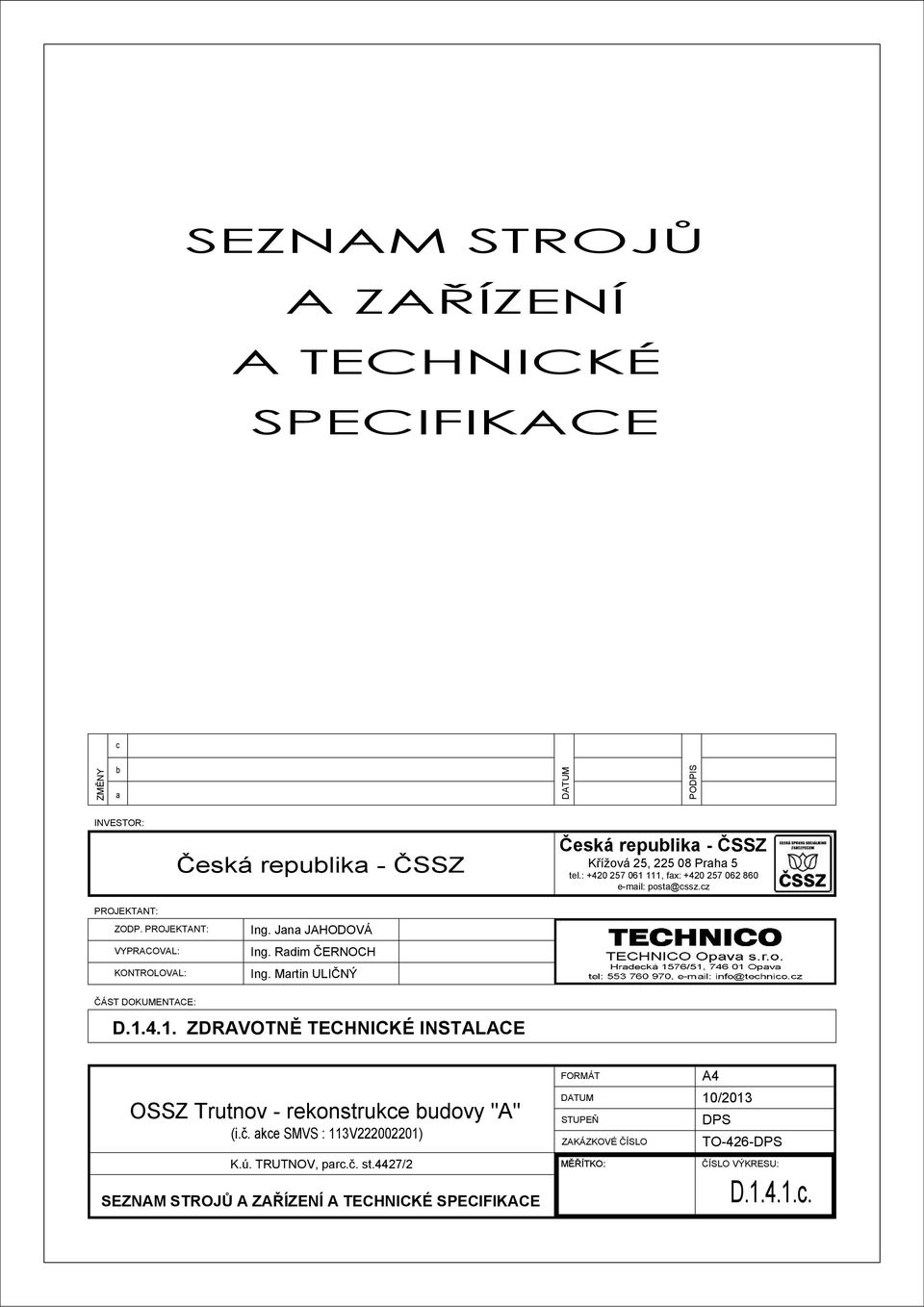

1 SEZNAM STROJŮ A ZAŘÍZENÍ A TECHNICKÉ SPECIFIKACE c ZMĚNY b a DATUM PODPIS INVESTOR: Česká republika - ČSSZ Česká republika - ČSSZ Křížová 25, Praha 5 tel.: , fax: posta@cssz.cz PROJEKTANT: ZODP. PROJEKTANT: VYPRACOVAL: KONTROLOVAL: Ing. Jana JAHODOVÁ Ing. Radim ČERNOCH Ing. Martin ULIČNÝ ČÁST DOKUMENTACE: D ZDRAVOTNĚ TECHNICKÉ INSTALACE OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 113V ) K.ú. TRUTNOV, parc.č. st.4427/2 SEZNAM STROJŮ A ZAŘÍZENÍ A TECHNICKÉ SPECIFIKACE FORMÁT DATUM STUPEŇ ZAKÁZKOVÉ ČÍSLO MĚŘÍTKO: A4 10/2013 DPS TO-426-DPS ČÍSLO VÝKRESU: D c.

Martin ULIČNÝ ČÁST DOKUMENTACE: D.1.4.1. ZDRAVOTNĚ TECHNICKÉ INSTALACE OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 113V222002201) K.ú.

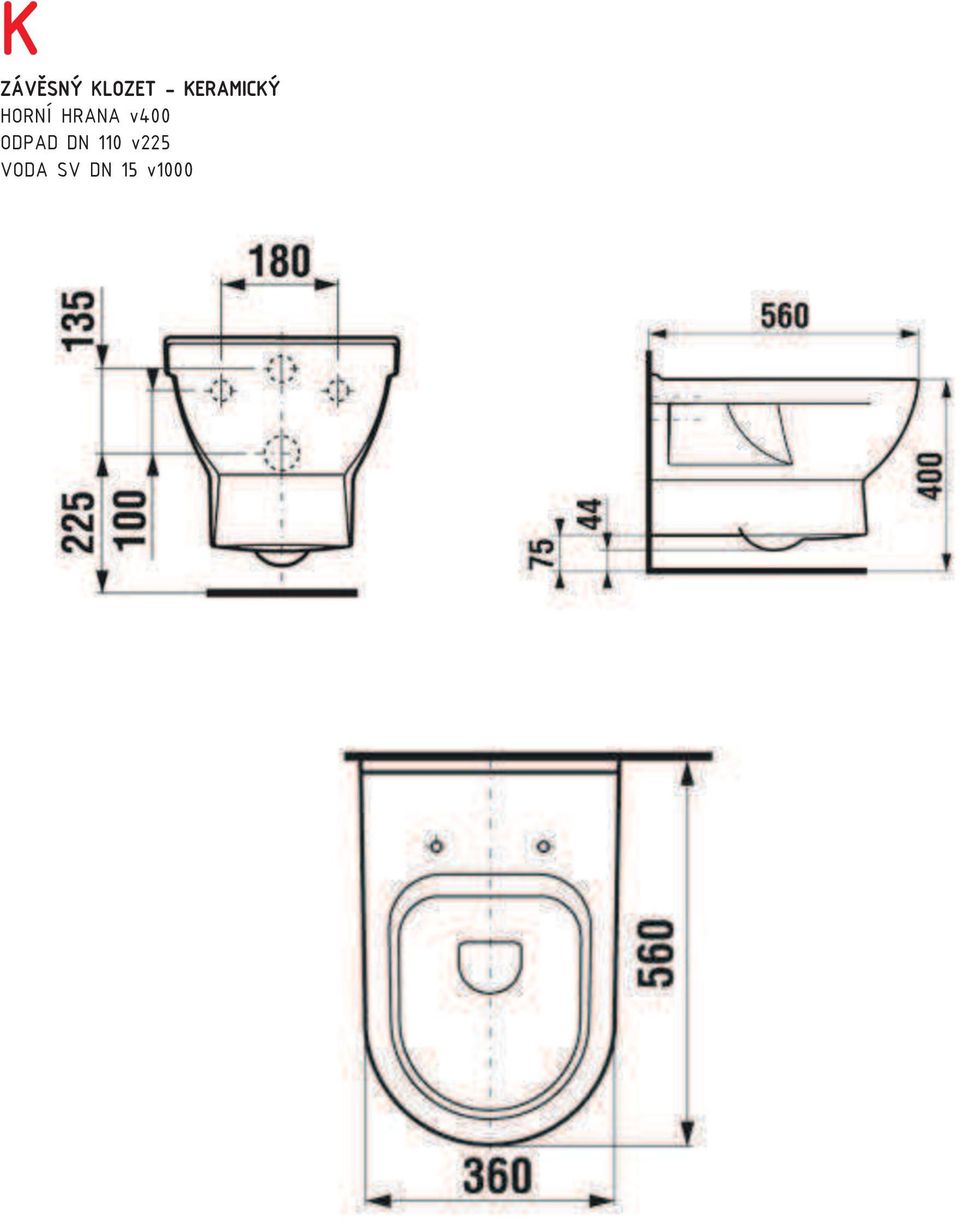

2 K ZÁV SNÝ!KLOZET!- KERAMICKÝ HORNÍ!HRANA!v400 ODPAD DN 110 v225 VODA SV DN 15 v1000

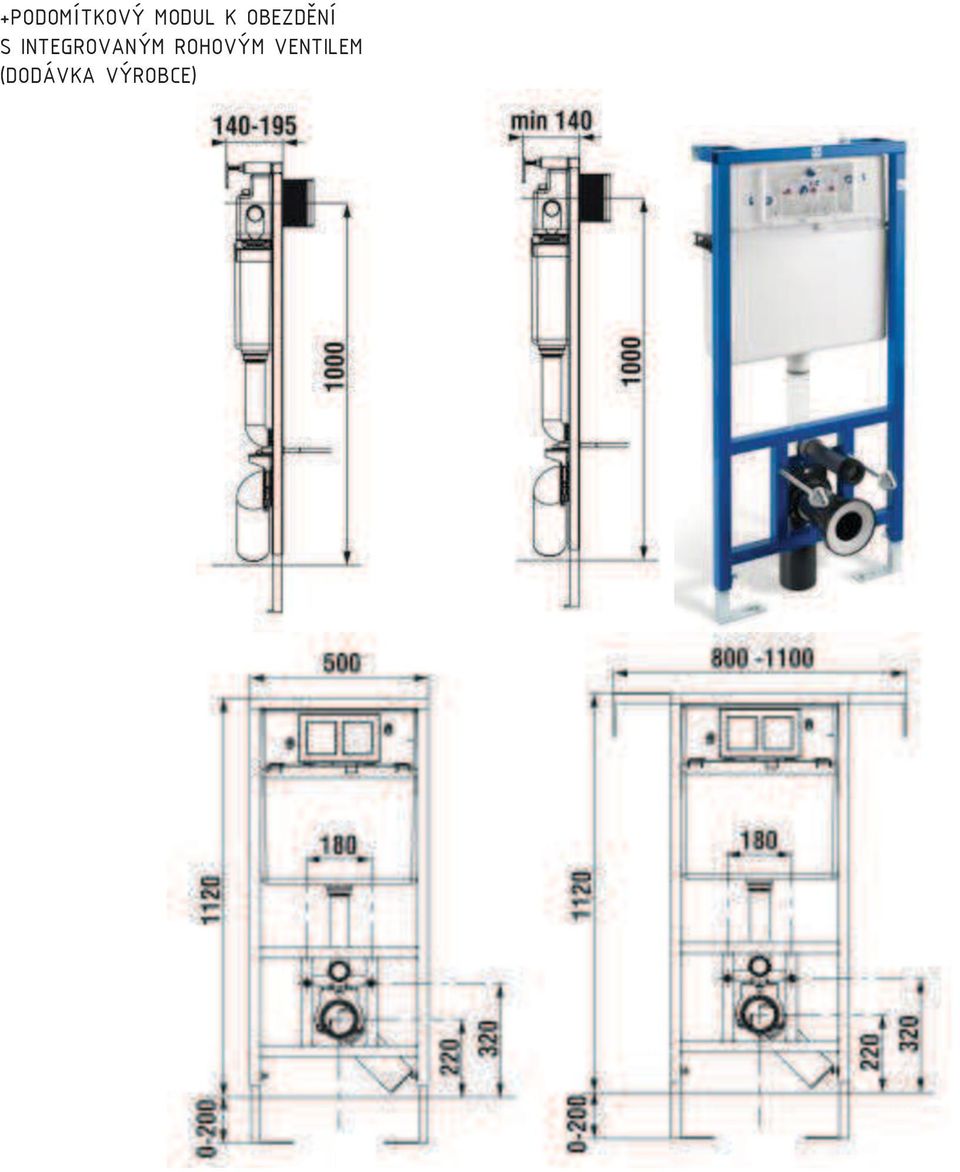

3 +PODOMÍTKOVÝ!MODUL!K!OBEZD NÍ S!INTEGROVANÝM!ROHOVÝM!VENTILEM (DODÁVKA!VÝROBCE)

4 KZ ZÁV SNÝ!KLOZET!UR"ENÝ!PRO!VOZÍ"KÁ#E!- KERAMICKÝ DÉLKA!700!mm HORNÍ!HRANA!v460 ODPAD DN 110 v285 VODA SV DN 15 v1060 Rozm ry: 365x360x700 Barvy:!BÍLÁ +SPECIÁLNÍ!PODOMÍTKOVÝ!MODUL! S!P#ÍPRAVOU!UPEVN NÍ!MADEL! S!INTEGROVANÝM!ROHOVÝM!VENTILEM (DODÁVKA!VÝROBCE)

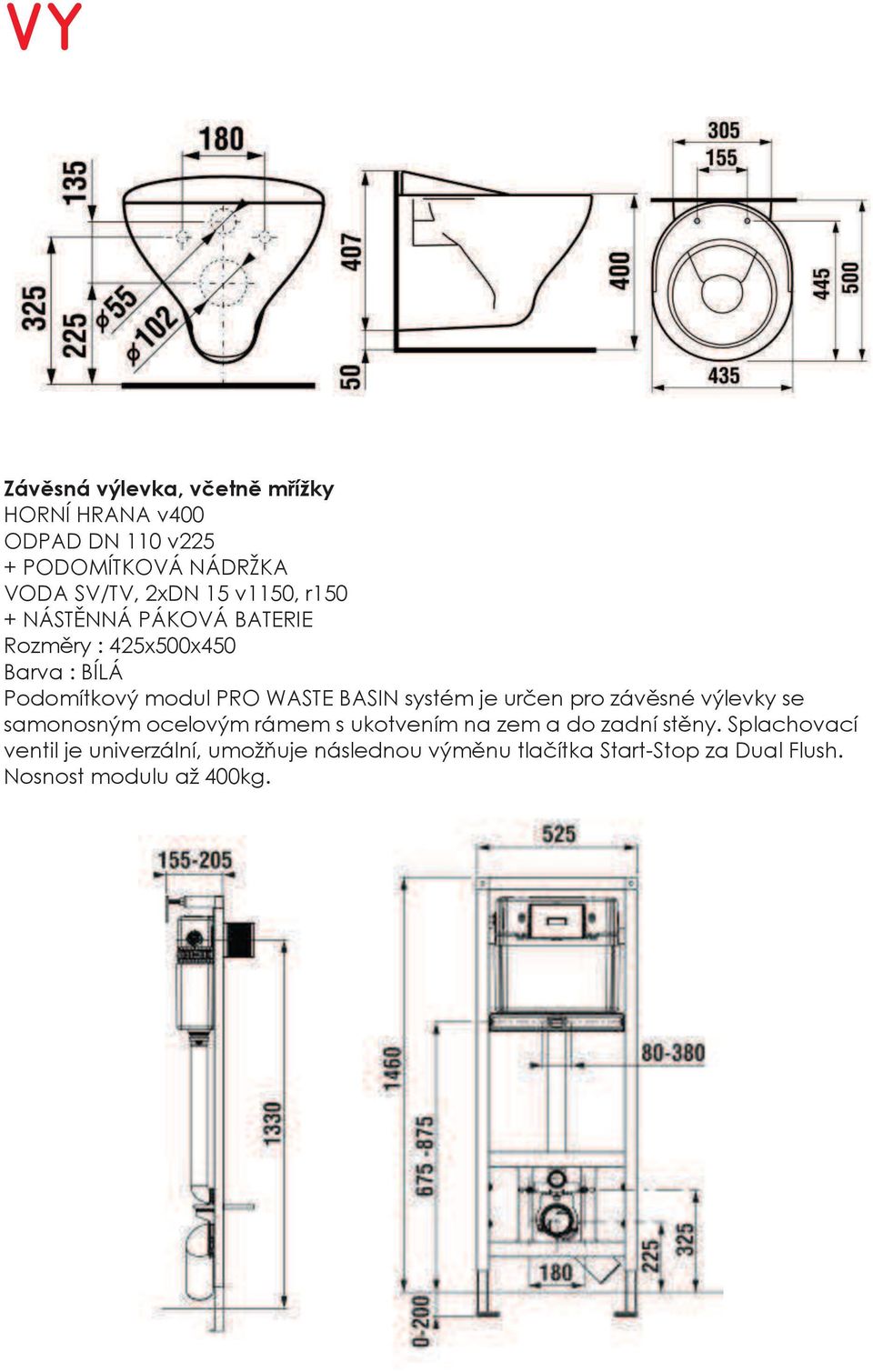

5 VY Záv sná!výlevka,!v"etn!m#ížky HORNÍ HRANA v400 ODPAD DN 110 v225 + PODOMÍTKOVÁ NÁDRŽKA VODA SV/TV, 2xDN 15 v1150, r150 + NÁSTÌNNÁ PÁKOVÁ BATERIE Rozmìry : 425x500x450 Barva : BÍLÁ Podomítkový modul PRO WASTE BASIN systém je urèen pro závìsné výlevky se samonosným ocelovým rámem s ukotvením na zem a do zadní stìny. Splachovací ventil je univerzální, umožòuje následnou výmìnu tlaèítka Start-Stop za Dual Flush. Nosnost modulu až 400kg.

PÁKOVÁ BATERIE Rozmìry : 425x500x450 Barva : BÍLÁ Podomítkový modul PRO WASTE BASIN systém je urèen pro

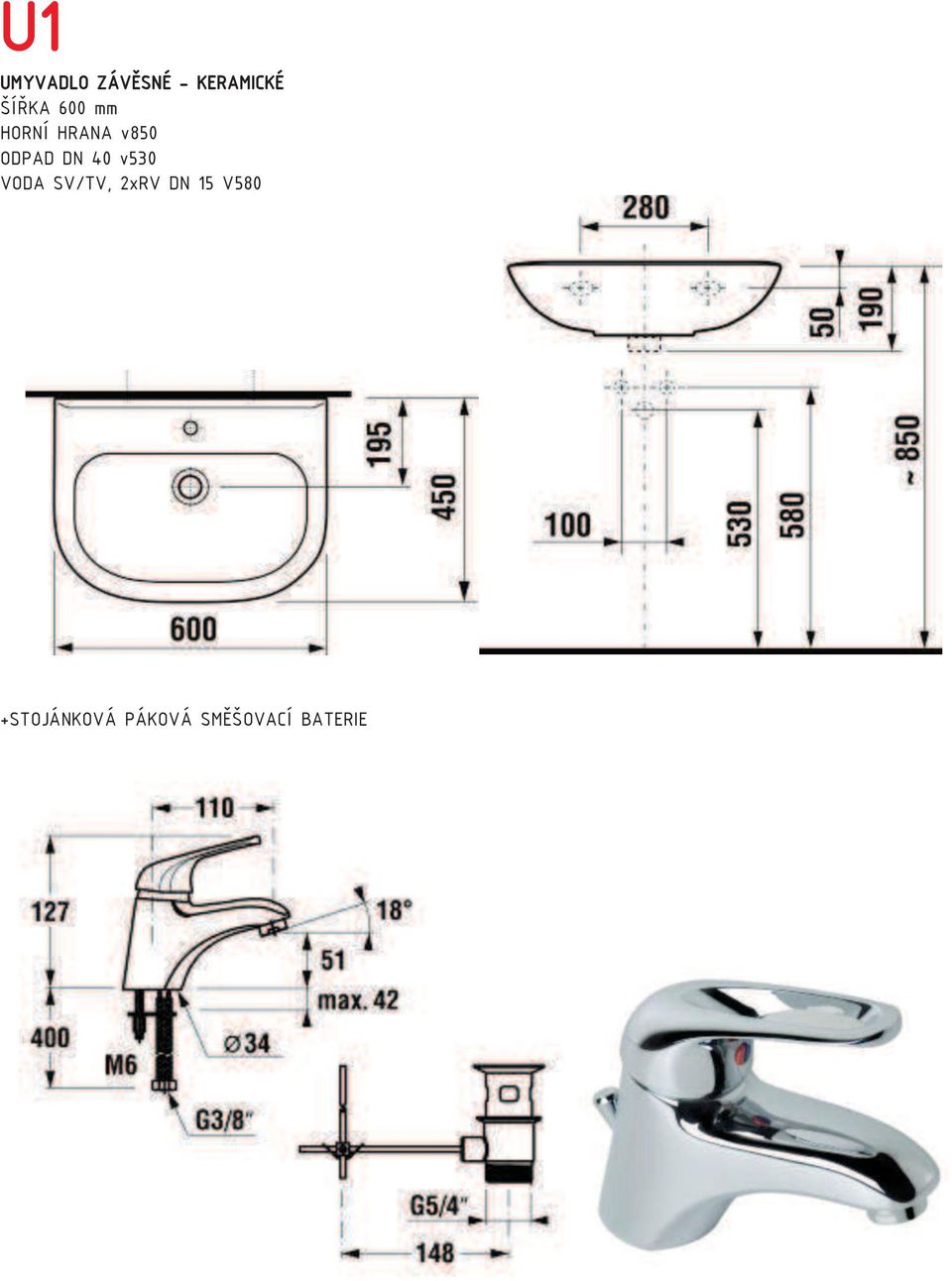

6 U1 UMYVADLO ZÁV!SNÉ - KERAMICKÉ ŠÍ"KA 600 mm HORNÍ HRANA v850 ODPAD DN 40 v530 VODA SV/TV, 2xRV DN 15 V580 +STOJÁNKOVÁ PÁKOVÁ SM!ŠOVACÍ BATERIE

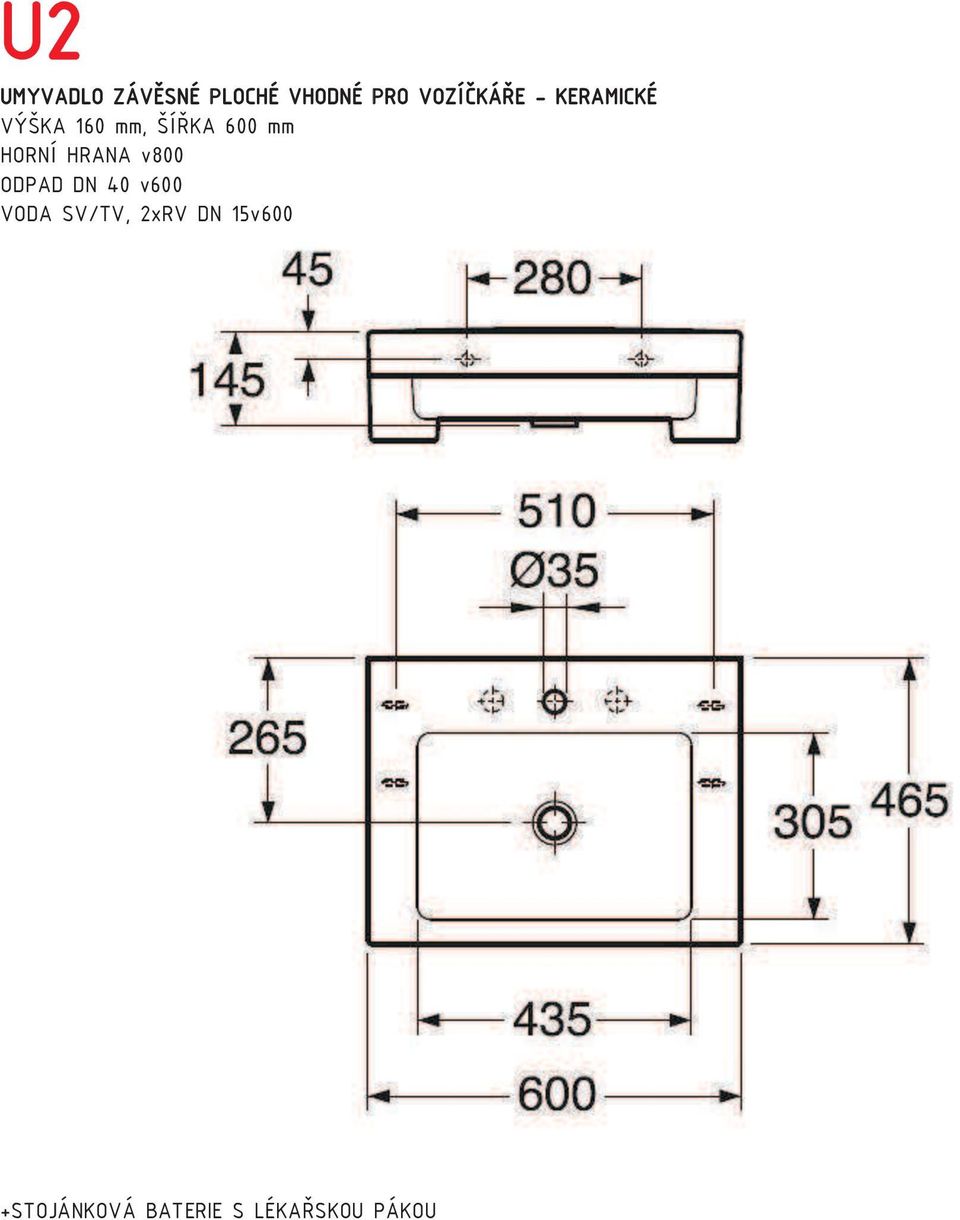

7 U2 UMYVADLO ZÁV!SNÉ PLOCHÉ VHODNÉ PRO VOZÍ"KÁ#E - KERAMICKÉ VÝŠKA 160 mm, ŠÍ#KA 600 mm HORNÍ HRANA v800 ODPAD DN 40 v600 VODA SV/TV, 2xRV DN 15v600 +STOJÁNKOVÁ BATERIE S LÉKA#SKOU PÁKOU

8 +NÍZKÝ SPECIÁLNÍ SIFON PRO VOZÍ"KÁ#E - NEREZ

9 U3 UMYVADLO ZÁV!SNÉ - KERAMICKÉ ŠÍ"KA 600 mm HORNÍ HRANA v850 ODPAD DN 40 v530 VODA SV/TV, 2xRV DN 15 V580 +STOJÁNKOVÁ PÁKOVÁ BATERIE PRO BEZTLAKOU MONTÁŽ (PRO NAPOJENÍ BEZTLAKÉHO EL. PR#TOKOVÉHO OH"ÍVA$E)

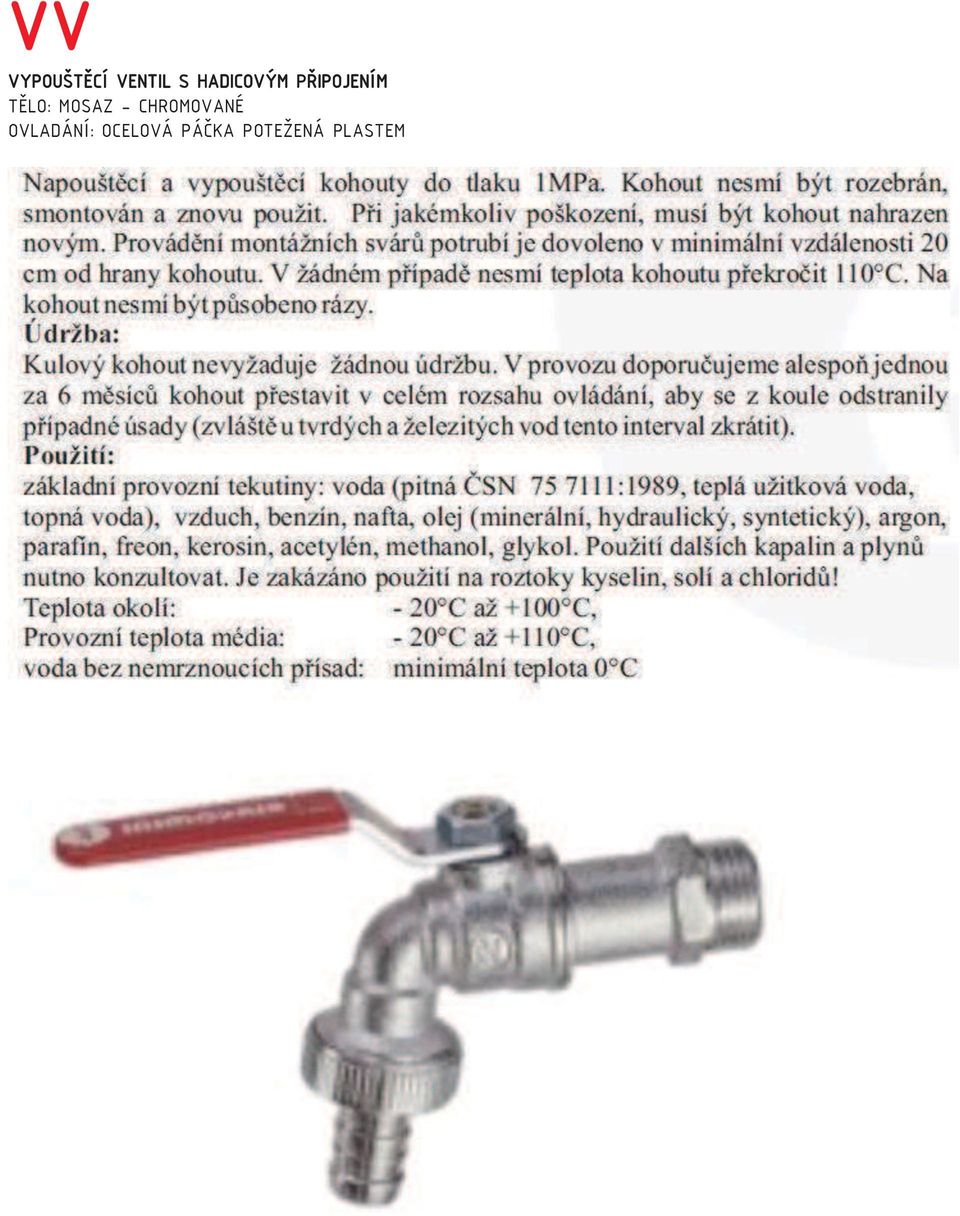

10 VV VYPOUŠT CÍ!VENTIL!S!HADICOVÝM!P"IPOJENÍM T LO:!MOSAZ!- CHROMOVANÉ OVLADÁNÍ:!OCELOVÁ!PÁ#KA!POTEŽENÁ!PLASTEM

11 SP SPRCHOVÁ VANI!KA PRO ULOŽENÍ NA PODLAHU VODOROVNÝ ODPAD DN 50 VODA SV/TV, 2xDN 15 v1150, r150 +NÁST"NNÁ PÁKOVÁ SM"ŠOVACÍ BATERIE +ZÁST"NA KE SPRŠE Z HLINÍKOVÉHO RÁMU, A S VÝPLNÍ - AKRYLÁTOVÉ SKLO

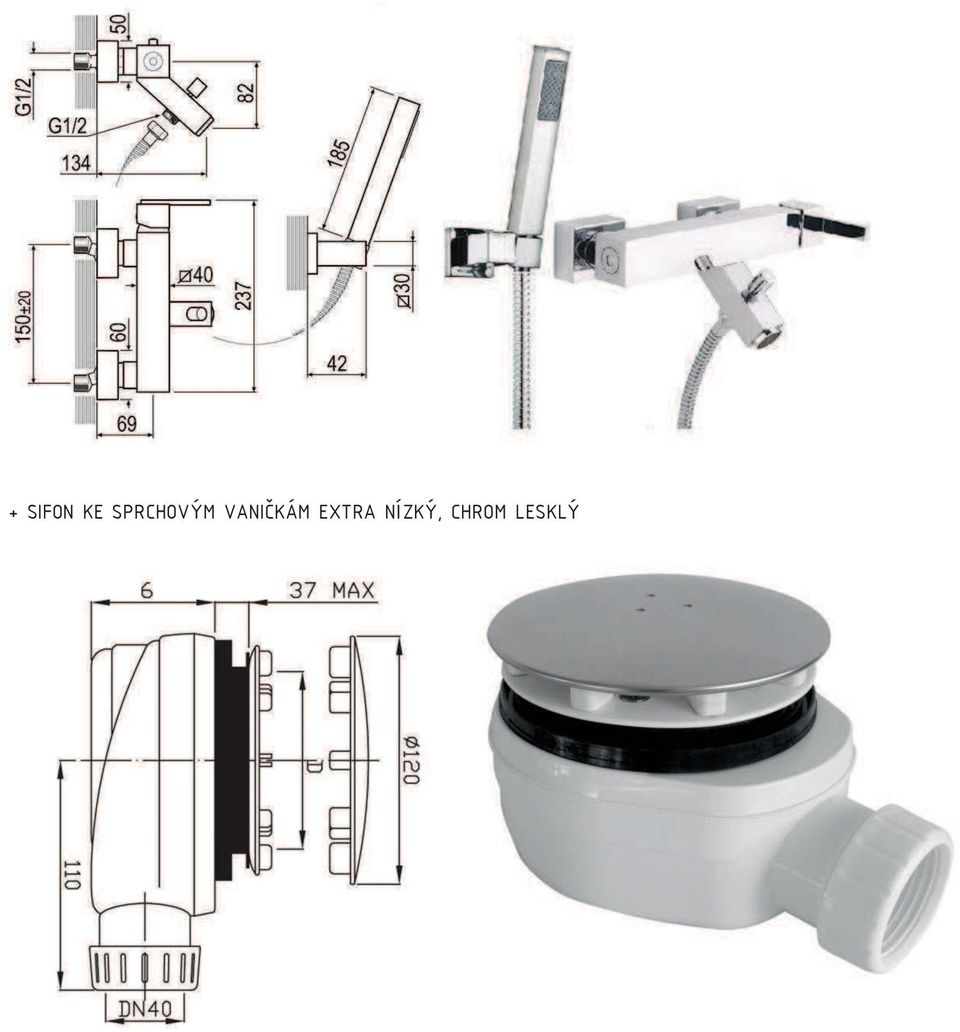

12 + SIFON KE SPRCHOVÝM VANI!KÁM EXTRA NÍZKÝ, CHROM LESKLÝ

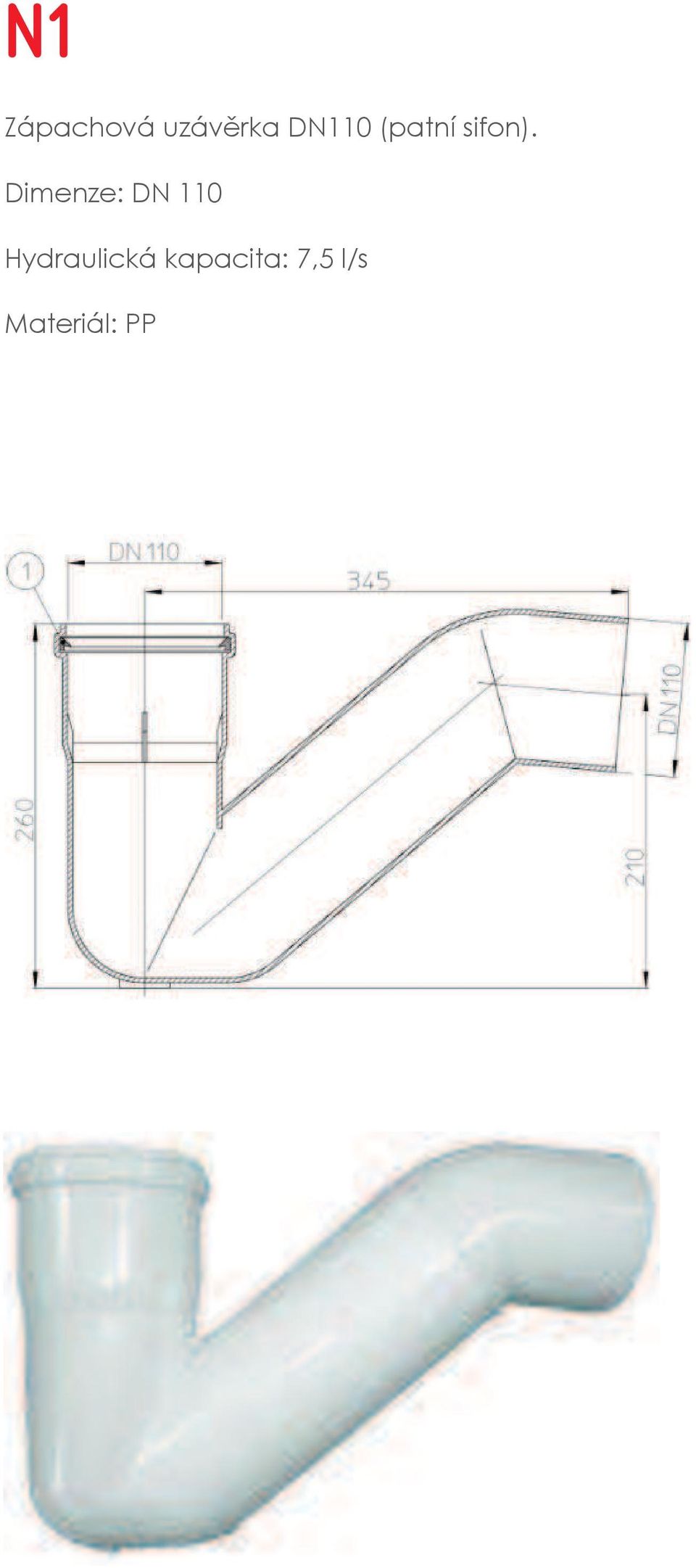

13 N1 Zápachová uzávìrka DN110 (patní sifon). Dimenze: DN 110 Hydraulická kapacita: 7,5 l/s Materiál: PP

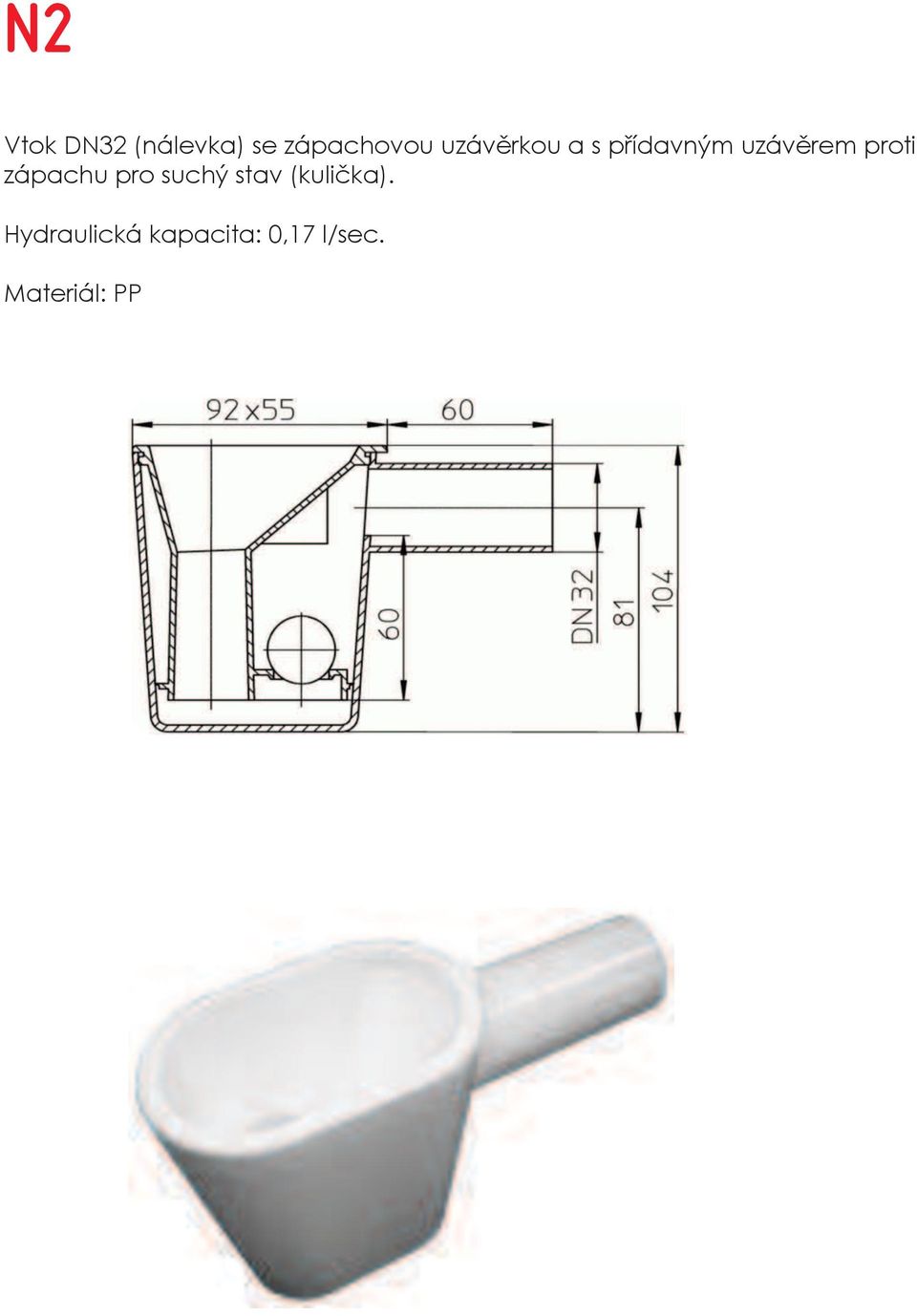

14 N2 Vtok DN32 (nálevka) se zápachovou uzáv!rkou a s p"ídavným uzáv!rem proti zápachu pro suchý stav (kuli#ka). Hydraulická kapacita: 0,17 l/sec. Materiál: PP

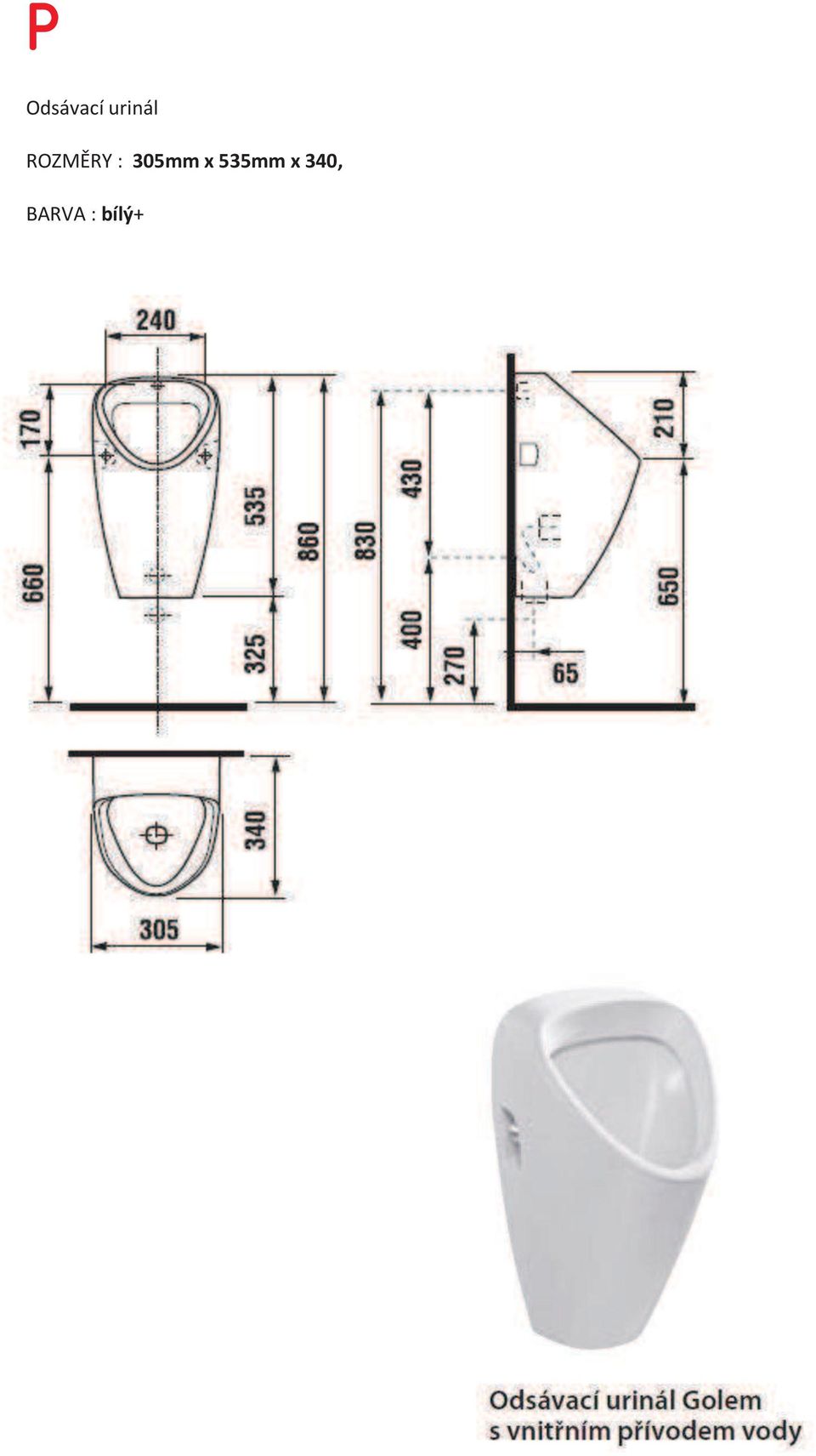

15 P Odsávací urinál ROZM!RY : 305mm x 535mm x 340, BARVA : bílý+

17 B BIDET ZÁV!SNÝ HORNÍ HRANA v400 ODPAD DN 50 v120 VODA SV/TV,2x DN 15, r120, v215 Rozm!ry: 360x560x400 Barvy: BÍLÁ

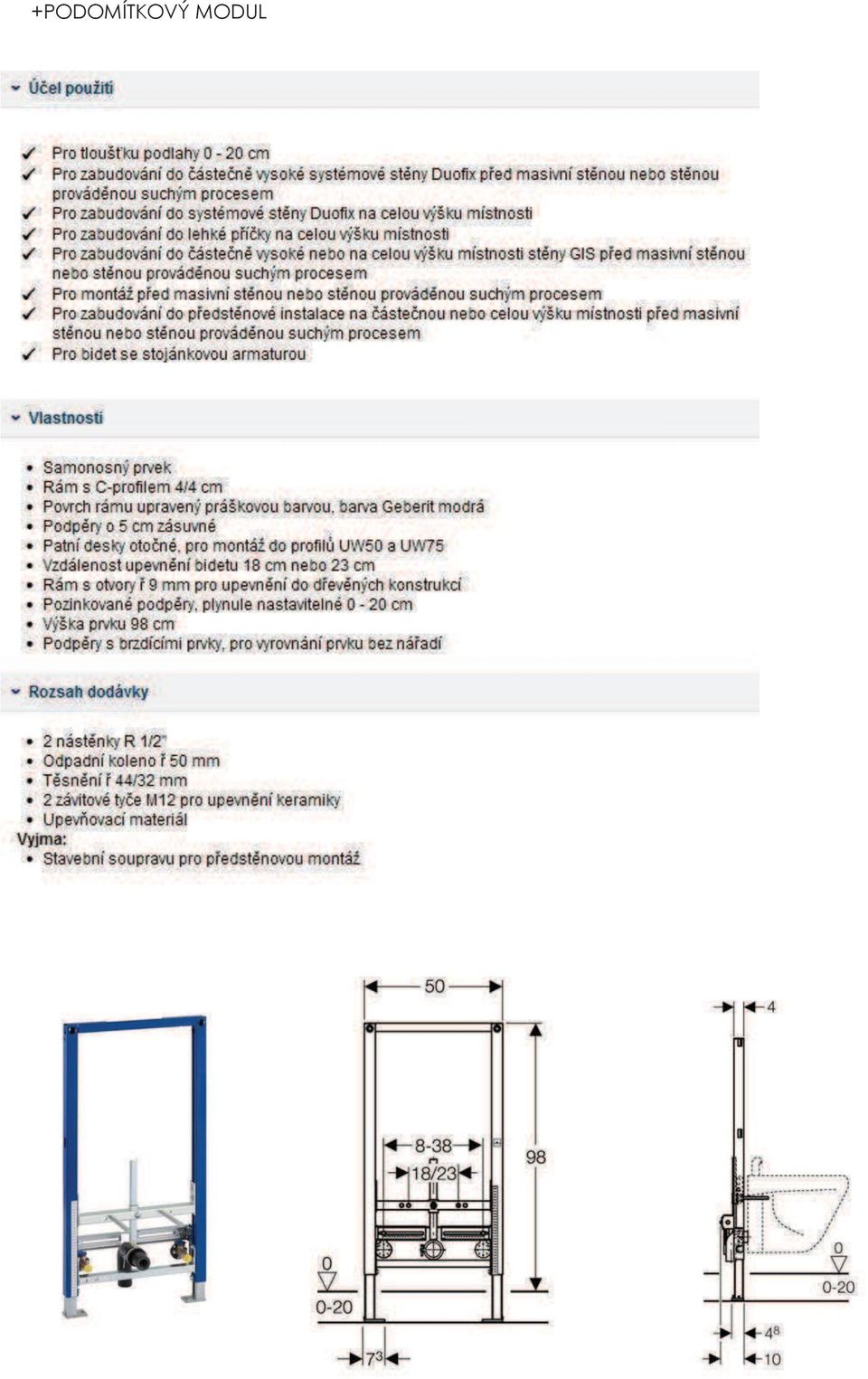

18 +PODOMÍTKOVÝ MODUL

19 D1 Nerezový d!ez s odkapáva"em - oboustranný - lze používat s odkapáva"em nalevo nebo vpravo. - ve d!ezu nejsou p!edp!ipravené otvory, je zapot!ebí otvory dodate"n# vytvo!it podle použití d!ezu (levý/pravý) - rozm#ry 700 x 500 x 180 mm + sifon/odtok pro samost.d!ez: trubky: polypropylenový plast odtokový ventil/ Košík sítka: Nerezav#jící ocel t#sn#ní: syntetická guma + stojánková baterie páková sm#šovací

ezu (levý/pravý) - rozm#ry 700 x 500 x 180 mm + sifon/odt

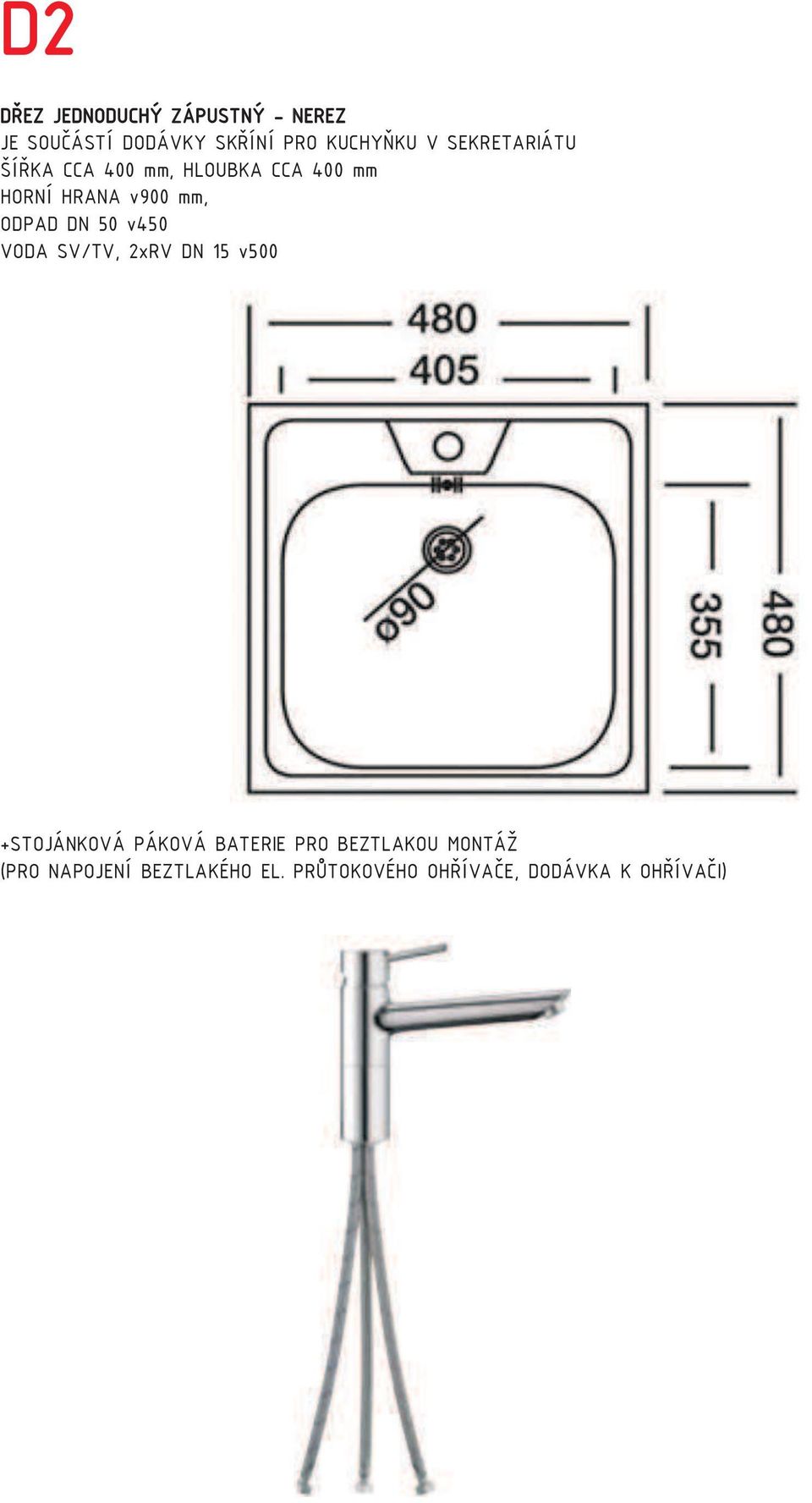

20 D2 D EZ!JEDNODUCHÝ!ZÁPUSTNÝ!- NEREZ JE!SOU"ÁSTÍ!DODÁVKY!SK ÍNÍ!PRO!KUCHY#KU!V!SEKRETARIÁTU ŠÍ KA!CCA!400!mm,!HLOUBKA!CCA!400!mm HORNÍ!HRANA!v900!mm,! ODPAD DN 50 v450 VODA SV/TV, 2xRV DN 15 v500 +STOJÁNKOVÁ!PÁKOVÁ!BATERIE!PRO!BEZTLAKOU!MONTÁŽ (PRO NAPOJENÍ!BEZTLAKÉHO!EL.!PR$TOKOVÉHO!OH ÍVA"E,!DODÁVKA!K!OH ÍVA"I)

PÁKOVÁ!BATERIE!PRO!BEZTLAKOU!MONTÁŽ (PRO NAPOJENÍ!BEZTLAKÉHO!EL.!PR$TOKOVÉHO!

21 D3 Nerezový døez s odkapávaèem vlevo Rozmìry: mm Výøez: mm Døez: mm Spodní skøíòka od: 600 mm Provedení: nerez Montáž: horní Vèetnì pøíslušenství: sítkový ventil 3 1/2 s pøepadem sifon pro úsporu místa 6/4 s odboèkou na myèku otvor pro baterii prùmìr 35 mm + stojánková baterie páková smìšovací

22 Z Zásobník pro oh!ev vody - smaltovaný

24 EX EXPANZNÍ NÁDOBA PRO PITNOU VODU OBJEM 35l, PROVOZNÍ TLAK 10bar, PROVOZNÍ TEPLOTA -10 C-99 C P!IPOJOVACÍ POTRUBÍ DN 25 K

25 K erpadlo!kondenzátu!pro!klimatiza"ní!jednotku!multi-split

26 1 Èerpadlo na odvodòování sklepù, s vodním chlazením Technické údaje Sí ová pøípojka 1~230 V, 50 Hz Zpùsob ochrany IP 68 max. hloubka ponoru 3 m teplota èerpaného média 3 35 C, krátkodobì do 3 minut max. 90 C délka kabelu podle typu 3 až 10 m prùchod obìžným kolem 10 mm (TMR: 2 mm) hrdlo výtlaku Rp 1! Obsah dodávky Èerpadlo pøipravené k okamžitému zapojení s kabelem, zástrèkou a namontovaným plovákovým spínaèem (kromì TM 32/8), pøiloženou zpìtnou klapkou (kromì TM 32/7), Návodem k montáži a obsluze.

27 2 Automatická pøeèerpávací stanice kondenzátu. Popis: 2 pøívody ve víku (! 19/30 mm) pro pøítok kondenzátu do nádrže (kapacita 1,2 l). Hadicové pøipojení na výtlaku! 10 mm s integrovanou zpìtnou klapkou. Zaøízení lze ustavit vodorovnì na podlahu nebo namontovat pomocí dvou upevòovacích otvorù na stìnu. Zaøízení se spustí a zastaví podle signálu integrované zpìtné klapky; alarm je vyvolán, když nádrž je plná. Technické údaje Sí ová pøípojka 1~230 V ± 10%, 50 Hz Vhodné pro kondenzáty s hodnotou ph 2,4 Pøípojka na odvod kondenzátu! 10 mm Zpùsob ochrany IP 20 Max. teplota média 50 C Obsah dodávky Zaøízení na odèerpávání kondenzátu pøipravené k okamžitému zapojení Hadice na stranì výtlaku (! 10 mm, 5 m) Nátokový adaptér 40/24 Šrouby a hmoždinky (2x) pro nástìnnou montáž Návod k montáži a obsluze

28 KS Podomítkový sifon ke klimatiza!ním jednotkám DN32 100x100 mm Vodní zápachová uzáv"rka DN32 pro odvod kondenzátu s p#ídavnou mechanickou zápachovou uzáv"rkou (kuli!ka), podomítkové provedení. Instalace možná pouze vertikáln"$$ P#ipojení potrubí s kondenzátem pr mm (minimální vnit#ní pr%m"r p#ipojovacího potrubí 18mm$$). transparentní!istící vložka je vyjímatelná z podomítkového t"lesa pro údržbu. Délkov" upravitelná stavební ochranná zátka a kryt jsou sou!ástí balení. Minimální hloubka pro zabudování 60mm. Dimenze: odtok DN 32, p#ítok Ø mm Hydraulická kapacita: 0,15 l/s Materiál: ABS

29 Vodní zápachová uzáv!rka DN32 pro odvod kondenzátu s p"ídavnou mechanickou zápachovou uzáv!rkou (kuli#ka), podomítkové provedení. Instalace možná pouze vertikáln!$$ P"ipojení potrubí s kondenzátem pr mm (minimální vnit"ní pr%m!r p"ipojovacího potrubí 18mm!!). Transparentní #istící vložka je vyjímatelná z podomítkového t!lesa pro údržbu. Délkov! upravitelná stavební ochranná zátka a kryt jsou sou#ástí balení. Minimální hloubka pro zabudování 60mm. Dimenze: odtok DN 32, p"ítok Ø mm Hydraulická kapacita: 0,15 l/s Materiál: PP/ABS

30 Pøivzdušòovací ventil - urèený pro podomítkovou instalaci do pøíèek. Délkovì upravitelná stavební ochranná zátka, vyjímatelný funkèní díl s tìsnicí membránou a kryt jsou v balení. Dimenze: DN 50/75 Hydraulická kapacita: 12 l/s Materiál: ABS

31 Pøivzdušòovací ventil DN50/75/110 s dvojitou izolaèní stìnou, s masivní pryžovou membránou, s odnímatelnou møížkou jak proti hmyzu, tak i pro èištìní. Odpovídá EN a požadavkùm ÈSN Prùtok vzduchu pro DN110 dle zkoušek podle EN èiní 37 l/s. Je urèen pro pøivzdušnìní splaškových odpadních potrubí do prùtoku vody 3,7 l/s a pro pøivzdušnìní pøipojovacích potrubí do prùtoku vod 30 l/sec. Zaøazen do tøídy A1 (-20 st.c až +60 st.c) a pro použití i pod úrovní vody v zaøizovacích pøedmìtech. Dimenze: DN 50/75 Hydraulická kapacita: 37 l/s Materiál: PP

32 H Hydrantový systém se skládá: 1. Skøíò hydrantu - vyrobená z ocelového plechu. Støedem bubnu je pøivedena tlaková voda, která umožòuje okamžité použití systému. Povrchová úprava - prášková strukturální barva urèená pro vnitøní prostøedí (po dohodì s výrobcem možno dodat i pro venkovní prostøedí). Provedení s plnými dvíøky dvíøky. 2. Tvarovì stálá hadice PH - stabil D o svìtlosti 19mm - délky 30bm. 3. Kulový ventil (systémy D19-3/4 ) z poniklované mosazi. 4. Požární proudnice kombinované D 25 ekv.6 ekv. - pr!,tok Q < 1,1 l/s, kterou tvoøí tìleso a otoèná hlava z polypropylenu. Otoèná hlava umožòuje nastavení plného proudu, sprchového proudu s mìnitelným úhlem kuželu v rozmezí 0 až 110 a uzavøení proudnice. 5. Propojovací hadice sloužící k pøipojení systému na vodovodní øád.

33 Potrubí pro vnit!ní vodovod - plastové

34 Systém potrubí pro vnit!ní gravita"ní kanalizaci. V nabídce jsou potrubí a tvarovky o pr#m$ru 32, 40, 50, 75, 110, 125 a 160 mm. Systém HT je vyráb$n z polypropylenu s p!ídavkem minerálních plniv. Tento vylepšený materiál dává trubkám a tvarovkám vyšší tuhost a lepší zvukov$ izola"ní vlastnosti - 26 db (dle DIN 4109). Samoz!ejmostí uvedeného systému z#stává vysoká teplotní (100 C) a chemická (ph 2 až ph 12) odolnost. Potrubí HT je vyráb$no v bohaté škále pr#m$r# a délek. Sou"ástí systém# je také rozsáhlý výrobní program tvarovek, v"etn$ r#zných p!echod# na jiné materiály a protipožárních manžet.

35 Potrubí odhlu!n"né vnit#ní gravita!ní kanalizace. Díky svým vynikajícím zvukov" izola!ním vlastnostem nachází uplatn"ní všude tam, kde je nezbytná zvýšená ochrana proti hluku. V nabídce jsou potrubí a tvarovky o pr$m"ru 32, 40, 50, 75, 110, 125 a 160 mm. Rozm"rová kompatibilita s klasickým systémem HT, velmi dobré zvukové vlastnosti 18 bb (dle DIN 4109).
