Objem nádoby: Max. teplota kapaliny: + 50 C Provozní rozsah, el. parametry a èerpaná kapalina: dle zvoleného èerpadla Hmotnost nádr e:

Transkript

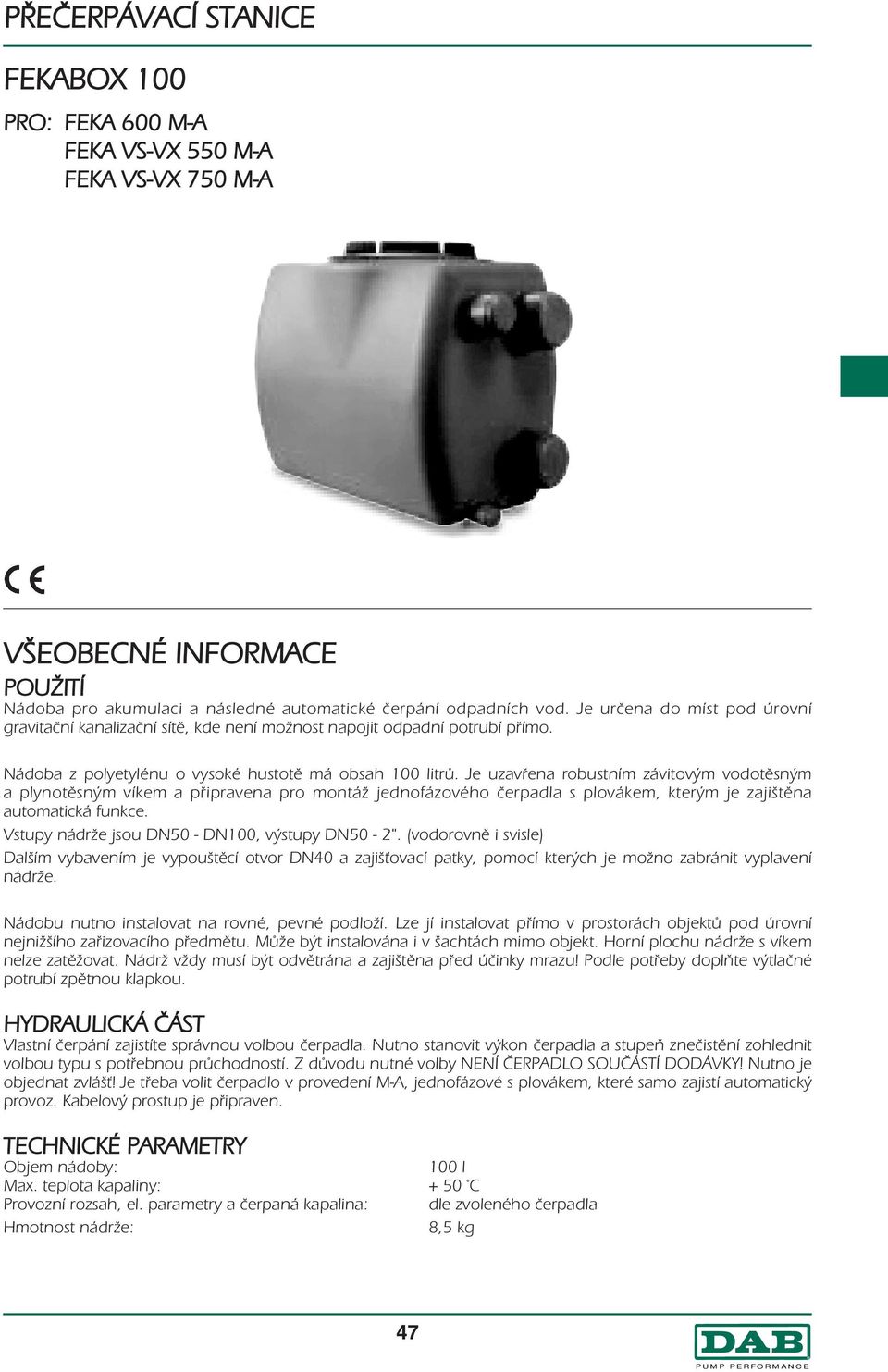

1 FEKABOX 100 PRO: FEKA 600 M-A FEKA VS-VX 550 M-A FEKA VS-VX 750 M-A VŠEOBECNÉ INFORMACE POU ITÍ Nádoba pro akumulaci a následné automatické èerpání odpadních vod. Je urèena do míst pod úrovní gravitaèní kanalizaèní sítì, kde není mo nost napojit odpadní potrubí pøímo. Nádoba z polyetylénu o vysoké hustotì má obsah 100 litrù. Je uzavøena robustním závitovým vodotìsným a plynotìsným víkem a pøipravena pro montá jednofázového èerpadla s plovákem, kterým je zajištìna automatická funkce. Vstupy nádr e jsou DN50 - DN100, výstupy DN50-2". (vodorovnì i svisle) Dalším vybavením je vypouštìcí otvor DN40 a zajiš ovací patky, pomocí kterých je mo no zabránit vyplavení nádr e. Nádobu nutno instalovat na rovné, pevné podlo í. Lze jí instalovat pøímo v prostorách objektù pod úrovní nejni šího zaøizovacího pøedmìtu. Mù e být instalována i v šachtách mimo objekt. Horní plochu nádr e s víkem nelze zatì ovat. Nádr v dy musí být odvìtrána a zajištìna pøed úèinky mrazu! Podle potøeby doplòte výtlaèné potrubí zpìtnou klapkou. HYDRAULICKÁ ÈÁST Vlastní èerpání zajistíte správnou volbou èerpadla. Nutno stanovit výkon èerpadla a stupeò zneèistìní zohlednit volbou typu s potøebnou prùchodností. Z dùvodu nutné volby NENÍ ÈERPADLO SOUÈÁSTÍ DODÁVKY! Nutno je objednat zvláš! Je tøeba volit èerpadlo v provedení M-A, jednofázové s plovákem, které samo zajistí automatický provoz. Kabelový prostup je pøipraven. TECHNICKÉ PARAMETRY Objem nádoby: 100 l Max. teplota kapaliny: + 50 C Provozní rozsah, el. parametry a èerpaná kapalina: dle zvoleného èerpadla Hmotnost nádr e: 8,5 kg 47

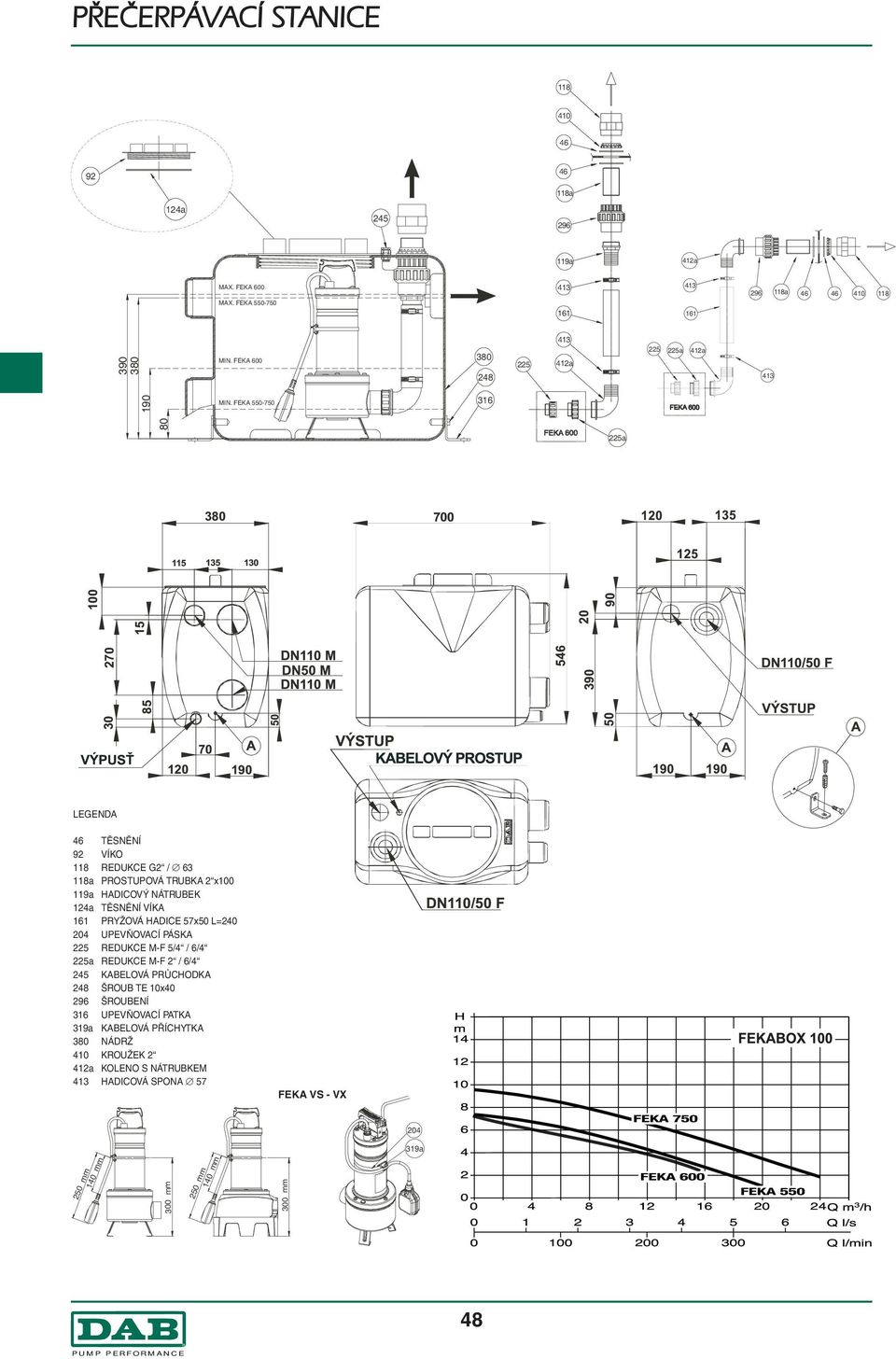

2 300 mm 300 mm PØEÈERPÁVACÍ STANICE a a a 412a MAX. FEKA 600 MAX. FEKA a MIN. FEKA a a 412a MIN. FEKA a LEGENDA 46 TĚSNĚNÍ 92 VÍKO 118 REDUKCE G2 / a PROSTUPOVÁ TRUBKA 2 x a HADICOVÝ NÁTRUBEK 124a TĚSNĚNÍ VÍKA 161 PRYŽOVÁ HADICE 57x50 L= UPEVŇOVACÍ PÁSKA 225 REDUKCE M-F 5/4 / 6/4 225a REDUKCE M-F 2 / 6/4 245 KABELOVÁ PRŮCHODKA 248 ŠROUB TE 10x ŠROUBENÍ 316 UPEVŇOVACÍ PATKA 319a KABELOVÁ PŘÍCHYTKA 380 NÁDRŽ 410 KROUŽEK 2 412a KOLENO S NÁTRUBKEM 413 HADICOVÁ SPONA 57 FEKA VS - VX a 250 mm 140 mm 250 mm 140 mm 48

3 FEKABOX 200 PRO: FEKA 600 M-A FEKA VS-VX 550 M-A FEKA VS-VX 750 M-A FEKA VS-VX 1000 M-A FEKA VS-VX 1200 M-A VŠEOBECNÉ INFORMACE POU ITÍ Nádoba pro akumulaci a následné automatické èerpání odpadních vod z malých budov a provozoven, kde není mo nost napojit odpadní potrubí pøímo na gravitaèní kanalizaèní sí. Nádoba z polyetylénu o vysoké hustotì, má obsah 200 l, je uzavøena vodotìsným a plynotìsným víkem, má nerezovou základovou desku pro ustavení èerpadla a pøipojovací armatury-vtoky DN 50 a DN 110. Výtlaèné potrubí má rozmìr 2" a je dodáváno jako univerzální komplet. Nádobu nutno instalovat na rovné, pevné podlo í. Lze jí instalovat pøímo v prostorách objektù pod úrovní nejni šího zaøizovacího pøedmìtu. Mù e být instalována v šachtách mimo objekt, nebo pøímo v zemi. V dy musí být odvìtrána a zajištìna pøed úèinky mrazu! Podle potøeby doplòte výtlaèné potrubí zpìtnou klapkou. HYDRAULICKÁ ÈÁST Vlastní èerpání zajistíte správnì zvoleným èerpadlem. Nutno stanovit výkon èerpadla a stupeò zneèistìní zohlednit volbou èerpadla s potøebnou prùchodností. Z dùvodù nutné volby NENÍ ÈERPADLO SOUÈÁSTÍ DODÁVKY! Nutno objednat zvláš! Je tøeba volit èerpadlo v provedení MA - jednofázové s plovákem, které samo zajistí automatický provoz. Kabelové prùchody jsou pøipraveny. Nádobu je mo no objednat v provedení s alarmovým plovákem, který spíná pøi zvýšené hladinì v nádr i. Tento signál nutno dále zpracovat, napøíklad zálohovaným alarmovým systémem AS1. TECHNICKÉ PARAMETRY Objem nádoby: 200 l Teplota kapaliny: max C Provozní rozsah, el. parametry: dle zvoleného èerpadla Výška hladiny: max. 480 mm Hmotnost nádr e: 28 kg 49

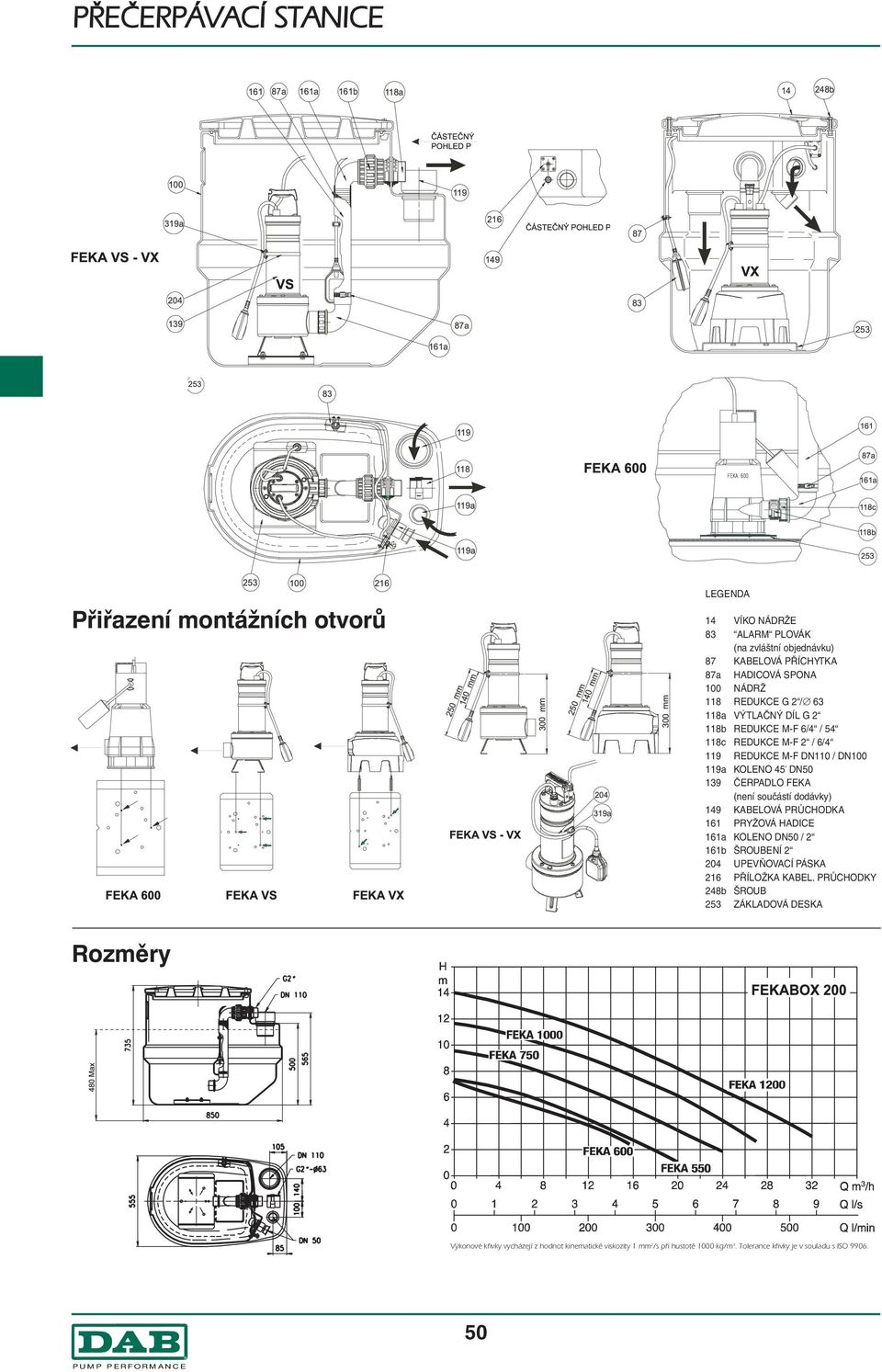

4 Přiřazení montážních otvorů LEGENDA 14 VÍKO NÁDRŽE 83 ALARM PLOVÁK (na zvláštní objednávku) 87 KABELOVÁ PŘÍCHYTKA 87a HADICOVÁ SPONA 100 NÁDRŽ 118 REDUKCE G 2 / a VÝTLAČNÝ DÍL G 2 118b REDUKCE M-F 6/4 / c REDUKCE M-F 2 / 6/4 119 REDUKCE M-F DN110 / DN a KOLENO 45 DN ČERPADLO FEKA (není součástí dodávky) 149 KABELOVÁ PRŮCHODKA 161 PRYŽOVÁ HADICE 161a KOLENO DN50 / 2 161b ŠROUBENÍ UPEVŇOVACÍ PÁSKA 216 PŘÍLOŽKA KABEL. PRŮCHODKY 248b ŠROUB 253 ZÁKLADOVÁ DESKA Rozměry Výkonové køivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s pøi hustotì 1000 kg/m 3. Tolerance køivky je v souladu s ISO

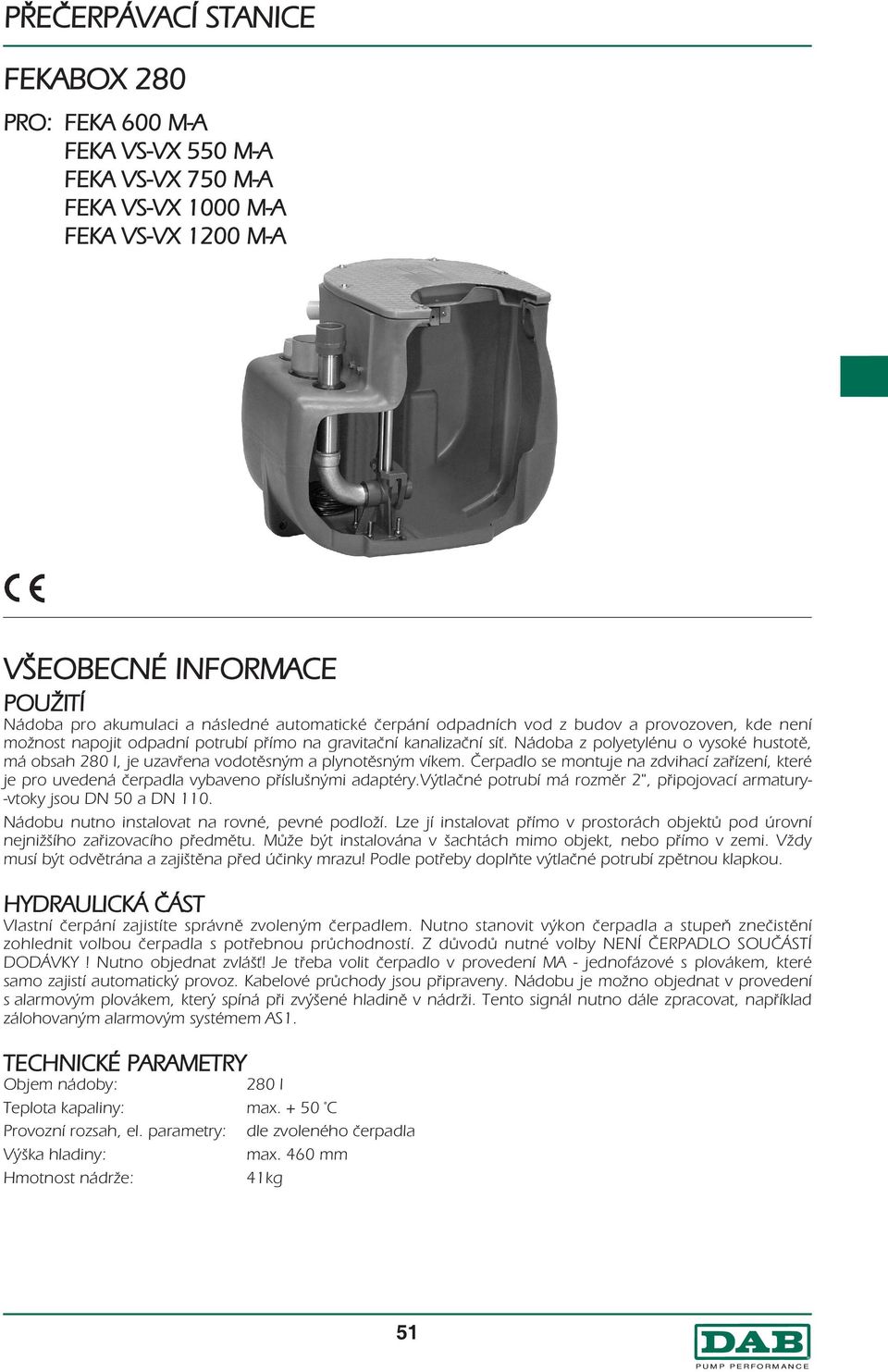

5 FEKABOX 280 PRO: FEKA 600 M-A FEKA VS-VX 550 M-A FEKA VS-VX 750 M-A FEKA VS-VX 1000 M-A FEKA VS-VX 1200 M-A VŠEOBECNÉ INFORMACE POU ITÍ Nádoba pro akumulaci a následné automatické èerpání odpadních vod z budov a provozoven, kde není mo nost napojit odpadní potrubí pøímo na gravitaèní kanalizaèní sí. Nádoba z polyetylénu o vysoké hustotì, má obsah 280 l, je uzavøena vodotìsným a plynotìsným víkem. Èerpadlo se montuje na zdvihací zaøízení, které je pro uvedená èerpadla vybaveno pøíslušnými adaptéry.výtlaèné potrubí má rozmìr 2", pøipojovací armatury- -vtoky jsou DN 50 a DN 110. Nádobu nutno instalovat na rovné, pevné podlo í. Lze jí instalovat pøímo v prostorách objektù pod úrovní nejni šího zaøizovacího pøedmìtu. Mù e být instalována v šachtách mimo objekt, nebo pøímo v zemi. V dy musí být odvìtrána a zajištìna pøed úèinky mrazu! Podle potøeby doplòte výtlaèné potrubí zpìtnou klapkou. HYDRAULICKÁ ÈÁST Vlastní èerpání zajistíte správnì zvoleným èerpadlem. Nutno stanovit výkon èerpadla a stupeò zneèistìní zohlednit volbou èerpadla s potøebnou prùchodností. Z dùvodù nutné volby NENÍ ÈERPADLO SOUÈÁSTÍ DODÁVKY! Nutno objednat zvláš! Je tøeba volit èerpadlo v provedení MA - jednofázové s plovákem, které samo zajistí automatický provoz. Kabelové prùchody jsou pøipraveny. Nádobu je mo no objednat v provedení s alarmovým plovákem, který spíná pøi zvýšené hladinì v nádr i. Tento signál nutno dále zpracovat, napøíklad zálohovaným alarmovým systémem AS1. TECHNICKÉ PARAMETRY Objem nádoby: 280 l Teplota kapaliny: max C Provozní rozsah, el. parametry: dle zvoleného èerpadla Výška hladiny: max. 460 mm Hmotnost nádr e: 41kg 51

6 300 mm 300 mm PØEÈERPÁVACÍ STANICE b 315 FEKA FEKA VS - VX c a c 267a LEGENDA 3 REDUKCE 2 / 5/4 5 PEVNÝ DÍL DSD 14 VÍKO NÁDRŽE 83 ALARM PLOVÁK (na zvláštní objednávku) 100 NÁDRŽ 118 REDUKCE G 2 / REDUKCE M-F DN110 / DN a KOLENO 45 DN TĚSNÍCÍ MANŽETA ČERPADLO FEKA (není součástí objednávky) 149 KABELOVÁ PRŮCHODKA 151 POHYBLIVÝ DÍL DSD 204 UPEVŇOVACÍ PÁSKA 216 PŘÍLOŽKA KABEL. PRŮCHODKY 248b ŠROUB 267a ŠROUB M10x ŠROUB 315 VODICÍ TRUBKA ZAJIŠŤOVACÍ KONZOLA 319a KABELOVÁ PŘÍCHYTKA 397c MATICE M mm 140 mm 250 mm 140 mm a FEKA VS - VX 119a Rozměry Výkonové køivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s pøi hustotì 1000 kg/m 3. Tolerance køivky je v souladu s ISO

7

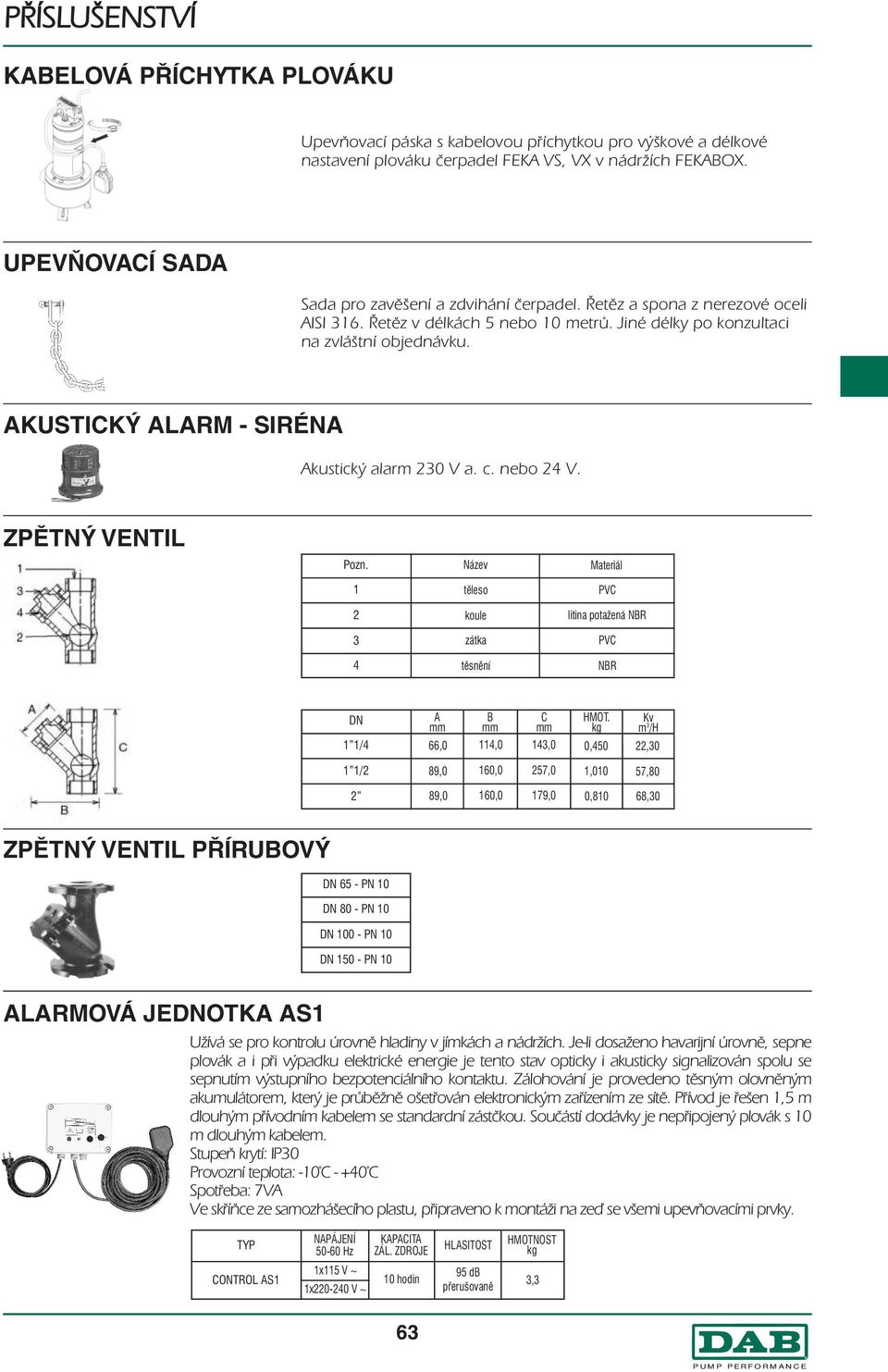

8 PØÍSLUŠENSTVÍ KABELOVÁ PŘÍCHYTKA PLOVÁKU Upevòovací páska s kabelovou pøíchytkou pro výškové a délkové nastavení plováku èerpadel FEKA VS, VX v nádr ích FEKABOX. UPEVŇOVACÍ SADA Sada pro zavìšení a zdvihání èerpadel. Øetìz a spona z nerezové oceli AISI 316. Øetìz v délkách 5 nebo 10 metrù. Jiné délky po konzultaci na zvláštní objednávku. AKUSTICKÝ ALARM - SIRÉNA Akustický alarm 230 V a. c. nebo 24 V. ZPĚTNÝ VENTIL Pozn Název těleso koule zátka Materiál PVC litina potažená NBR PVC 4 těsnění NBR DN A mm B mm C mm HMOT. kg Kv m 3 /H 1 1/4 66,0 114,0 143,0 0,450 22,30 1 1/2 89,0 160,0 257,0 1,010 57, ,0 160,0 179,0 0,810 68,30 ZPĚTNÝ VENTIL PŘÍRUBOVÝ DN 65 - PN 10 DN 80 - PN 10 DN PN 10 DN PN 10 ALARMOVÁ JEDNOTKA AS1 U ívá se pro kontrolu úrovnì hladiny v jímkách a nádr ích. Je-li dosa eno havarijní úrovnì, sepne plovák a i pøi výpadku elektrické energie je tento stav opticky i akusticky signalizován spolu se sepnutím výstupního bezpotenciálního kontaktu. Zálohování je provedeno tìsným olovnìným akumulátorem, který je prùbì nì ošetøován elektronickým zaøízením ze sítì. Pøívod je øešen 1,5 m dlouhým pøívodním kabelem se standardní zástèkou. Souèástí dodávky je nepøipojený plovák s 10 m dlouhým kabelem. Stupeò krytí: IP30 Provozní teplota: -10 C C Spotøeba: 7VA Ve skøíòce ze samozhášecího plastu, pøipraveno k montá i na zeï se všemi upevòovacími prvky. TYP NAPÁJENÍ Hz KAPACITA ZÁL. ZDROJE HLASITOST HMOTNOST kg CONTROL AS1 1x115 V ~ 1x V ~ 10 hodin 95 db přerušovaně 3,3 63

9 ADAPTÉR PRO ZDVIHACÍ ZAŘÍZENÍ Pøizpùsobovací èlen ke zvedacímu zaøízení pro montá èerpadel DAB. K dispozici ve tøech provedeních: DN 65 - DN 80 - DN 100. UZAVÍRACÍ SESTAVA Sestava J S 2 vhodná jako doplnìk k nádr ím FEKABOX a FEKAFOS. 1x zpìtný kulový ventil, 1x uzavírací kulový ventil, 2x vsuvka. Plnoprùtoèné, materiál PVC. ZVÝŠENÍ PRO FEKABOX A FEKAFOS Zvyšovací díl o 300 mm (mo nost instalace a dvou dílù na sebe). ZÁVAŽÍ PRO PLOVÁKY Záva í k montá i na kabel plováku pro nastavení snímacích úrovní. HMOTNOST ROZMĚRY MATERIÁL NÁPLŇ 200 g 47x55 netříštivý polystyrén písek + litinová dr 300 g 47x55 netříštivý polystyrén písek + litinová dr 64
