Technický list pro vnější tepelně izolační kompozitní systém (ETICS) Profi Steinwolle System s izolantem z minerální vlny (MW)

Transkript

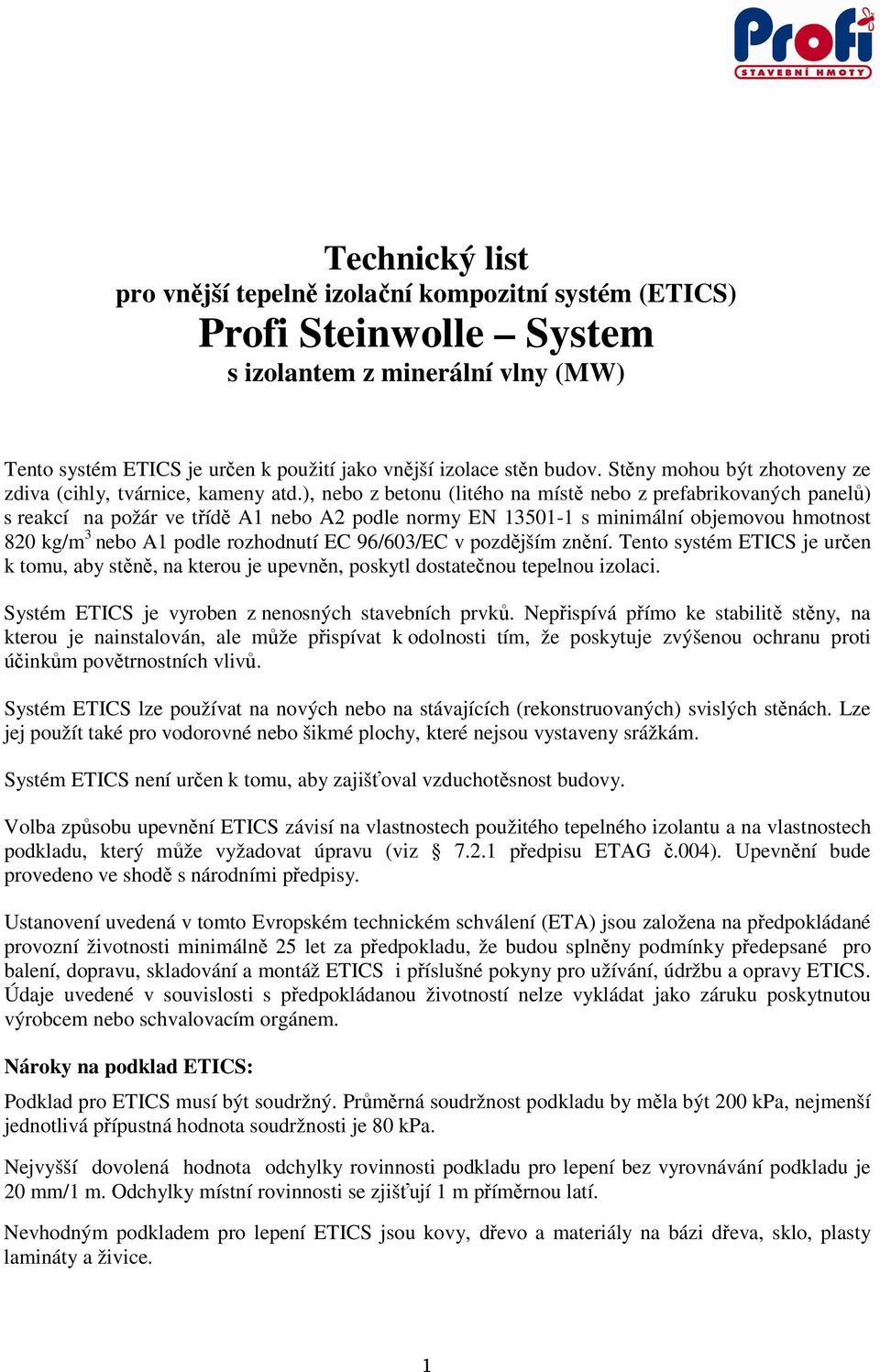

1 Technický list pro vnější tepelně izolační kompozitní systém (ETICS) Profi Steinwolle System s izolantem z minerální vlny (MW) Tento systém ETICS je určen k použití jako vnější izolace stěn budov. Stěny mohou být zhotoveny ze zdiva (cihly, tvárnice, kameny atd.), nebo z betonu (litého na místě nebo z prefabrikovaných panelů) s reakcí na požár ve třídě A1 nebo A2 podle normy EN s minimální objemovou hmotnost 820 kg/m 3 nebo A1 podle rozhodnutí EC 96/603/EC v pozdějším znění. Tento systém ETICS je určen k tomu, aby stěně, na kterou je upevněn, poskytl dostatečnou tepelnou izolaci. Systém ETICS je vyroben z nenosných stavebních prvků. Nepřispívá přímo ke stabilitě stěny, na kterou je nainstalován, ale může přispívat k odolnosti tím, že poskytuje zvýšenou ochranu proti účinkům povětrnostních vlivů. Systém ETICS lze používat na nových nebo na stávajících (rekonstruovaných) svislých stěnách. Lze jej použít také pro vodorovné nebo šikmé plochy, které nejsou vystaveny srážkám. Systém ETICS není určen k tomu, aby zajišťoval vzduchotěsnost budovy. Volba způsobu ETICS závisí na vlastnostech použitého tepelného izolantu a na vlastnostech podkladu, který může vyžadovat úpravu (viz předpisu ETAG č.004). Upevnění bude provedeno ve shodě s národními předpisy. Ustanovení uvedená v tomto Evropském technickém schválení (ETA) jsou založena na předpokládané provozní životnosti minimálně 25 let za předpokladu, že budou splněny podmínky předepsané pro balení, dopravu, skladování a montáž ETICS i příslušné pokyny pro užívání, údržbu a opravy ETICS. Údaje uvedené v souvislosti s předpokládanou životností nelze vykládat jako záruku poskytnutou výrobcem nebo schvalovacím orgánem. Nároky na podklad ETICS: Podklad pro ETICS musí být soudržný. Průměrná soudržnost podkladu by měla být 200 kpa, nejmenší jednotlivá přípustná hodnota soudržnosti je 80 kpa. Nejvyšší dovolená hodnota odchylky rovinnosti podkladu pro lepení bez vyrovnávání podkladu je 20 mm/1 m. Odchylky místní rovinnosti se zjišťují 1 m příměrnou latí. Nevhodným podkladem pro lepení ETICS jsou kovy, dřevo a na bázi dřeva, sklo, plasty lamináty a živice. 1

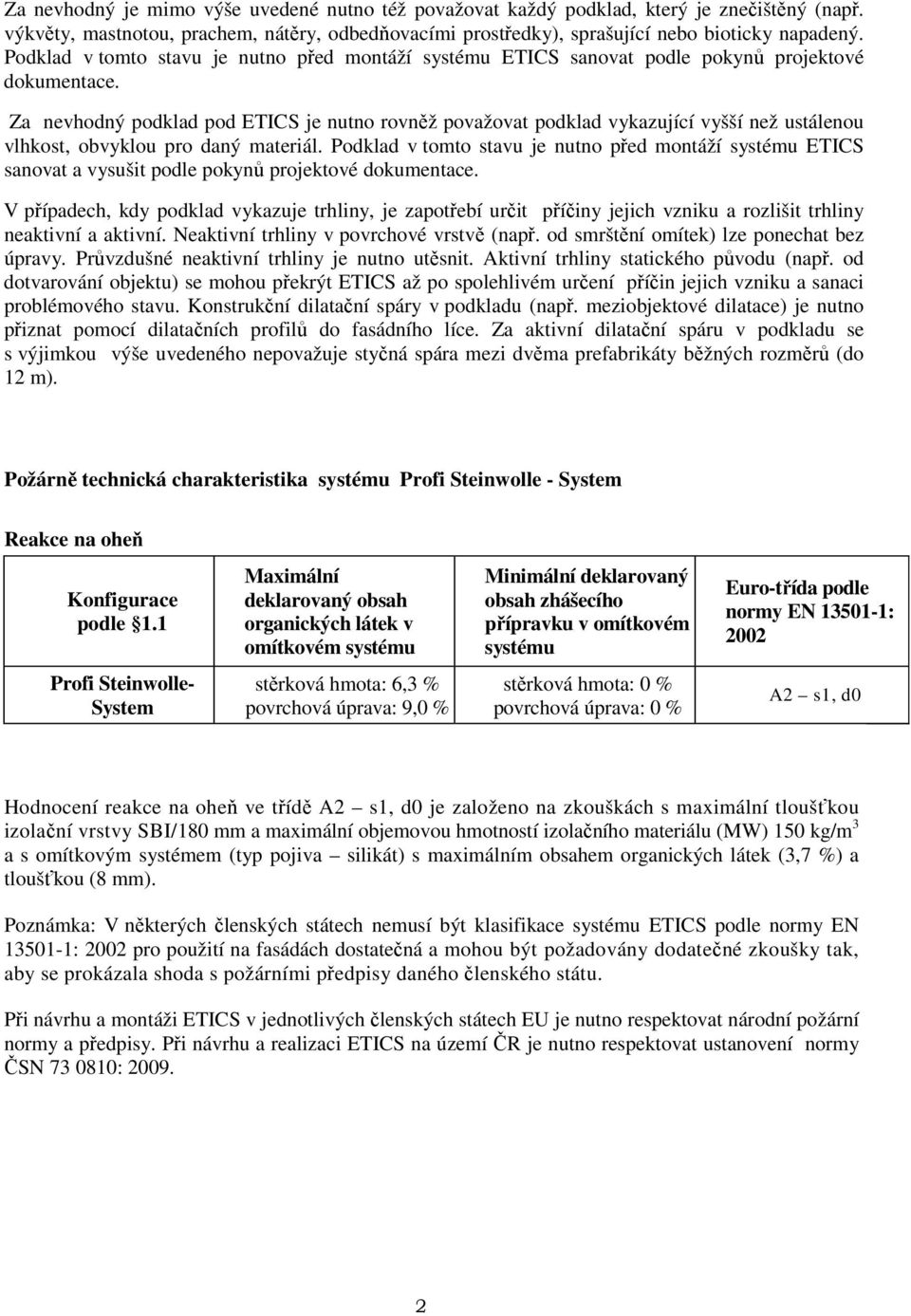

2 Za nevhodný je mimo výše uvedené nutno též považovat každý podklad, který je znečištěný (např. výkvěty, mastnotou, prachem, nátěry, odbedňovacími prostředky), sprašující nebo bioticky napadený. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat podle pokynů projektové dokumentace. Za nevhodný podklad pod ETICS je nutno rovněž považovat podklad vykazující vyšší než ustálenou vlhkost, obvyklou pro daný materiál. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat a vysušit podle pokynů projektové dokumentace. V případech, kdy podklad vykazuje trhliny, je zapotřebí určit příčiny jejich vzniku a rozlišit trhliny neaktivní a aktivní. Neaktivní trhliny v povrchové vrstvě (např. od smrštění omítek) lze ponechat bez úpravy. Průvzdušné neaktivní trhliny je nutno utěsnit. Aktivní trhliny statického původu (např. od dotvarování objektu) se mohou překrýt ETICS až po spolehlivém určení příčin jejich vzniku a sanaci problémového stavu. Konstrukční dilatační spáry v podkladu (např. meziobjektové dilatace) je nutno přiznat pomocí dilatačních profilů do fasádního líce. Za aktivní dilatační spáru v podkladu se s výjimkou výše uvedeného nepovažuje styčná spára mezi dvěma prefabrikáty běžných rozměrů (do 12 m). Požárně technická charakteristika systému Profi Steinwolle - System Reakce na oheň Konfigurace podle 1.1 Maximální deklarovaný obsah organických látek v omítkovém systému Minimální deklarovaný obsah zhášecího přípravku v omítkovém systému Euro-třída podle normy EN : 2002 Profi Steinwolle- System stěrková hmota: 6,3 % povrchová úprava: 9,0 % stěrková hmota: 0 % povrchová úprava: 0 % A2 s1, d0 Hodnocení reakce na oheň ve třídě A2 s1, d0 je založeno na zkouškách s maximální tloušťkou izolační vrstvy SBI/180 mm a maximální objemovou hmotností izolačního materiálu (MW) 150 kg/m 3 a s omítkovým systémem (typ pojiva silikát) s maximálním obsahem organických látek (3,7 %) a tloušťkou (8 mm). Poznámka: V některých členských státech nemusí být klasifikace systému ETICS podle normy EN : 2002 pro použití na fasádách dostatečná a mohou být požadovány dodatečné zkoušky tak, aby se prokázala shoda s požárními předpisy daného členského státu. Při návrhu a montáži ETICS v jednotlivých členských státech EU je nutno respektovat národní požární normy a předpisy. Při návrhu a realizaci ETICS na území ČR je nutno respektovat ustanovení normy ČSN :

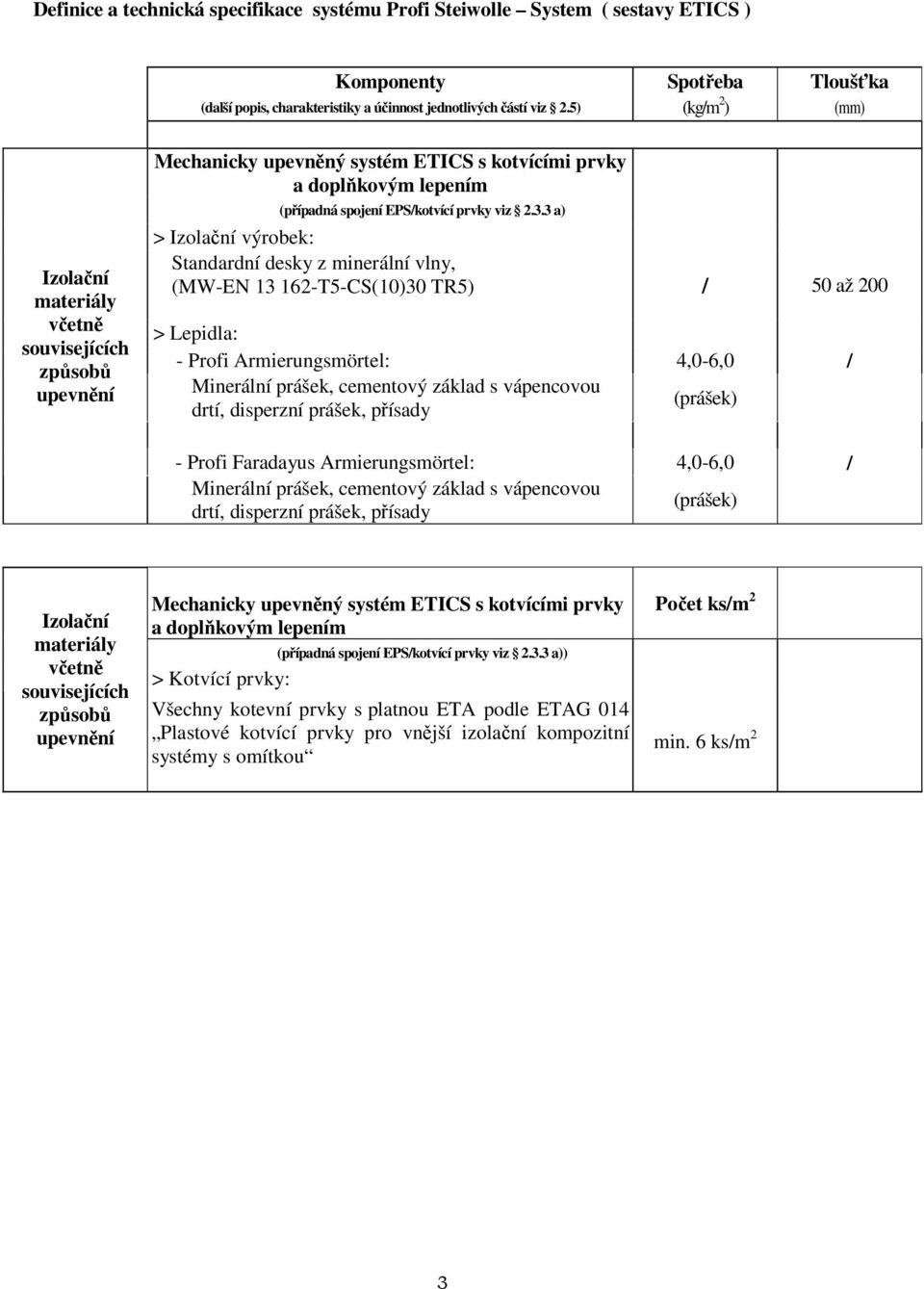

3 Definice a technická specifikace systému Profi Steiwolle System ( sestavy ETICS ) Komponenty Spotřeba Tloušťka (další popis, charakteristiky a účinnost jednotlivých částí viz 2.5) (kg/m 2 ) (mm) Mechanicky upevněný systém ETICS s kotvícími prvky a doplňkovým lepením (případná spojení EPS/kotvící prvky viz a) > výrobek: Standardní desky z minerální vlny, (MW-EN T5-CS(10)30 TR5) / 50 až 200 > Lepidla: - Profi Armierungsmörtel: 4,0-6,0 / (prášek) - Profi Faradayus Armierungsmörtel: 4,0-6,0 / (prášek) Mechanicky upevněný systém ETICS s kotvícími prvky a doplňkovým lepením (případná spojení EPS/kotvící prvky viz a)) > Kotvící prvky: Všechny kotevní prvky s platnou ETA podle ETAG 014 Plastové kotvící prvky pro vnější izolační kompozitní systémy s omítkou Počet ks/m 2 min. 6 ks/m 2 3

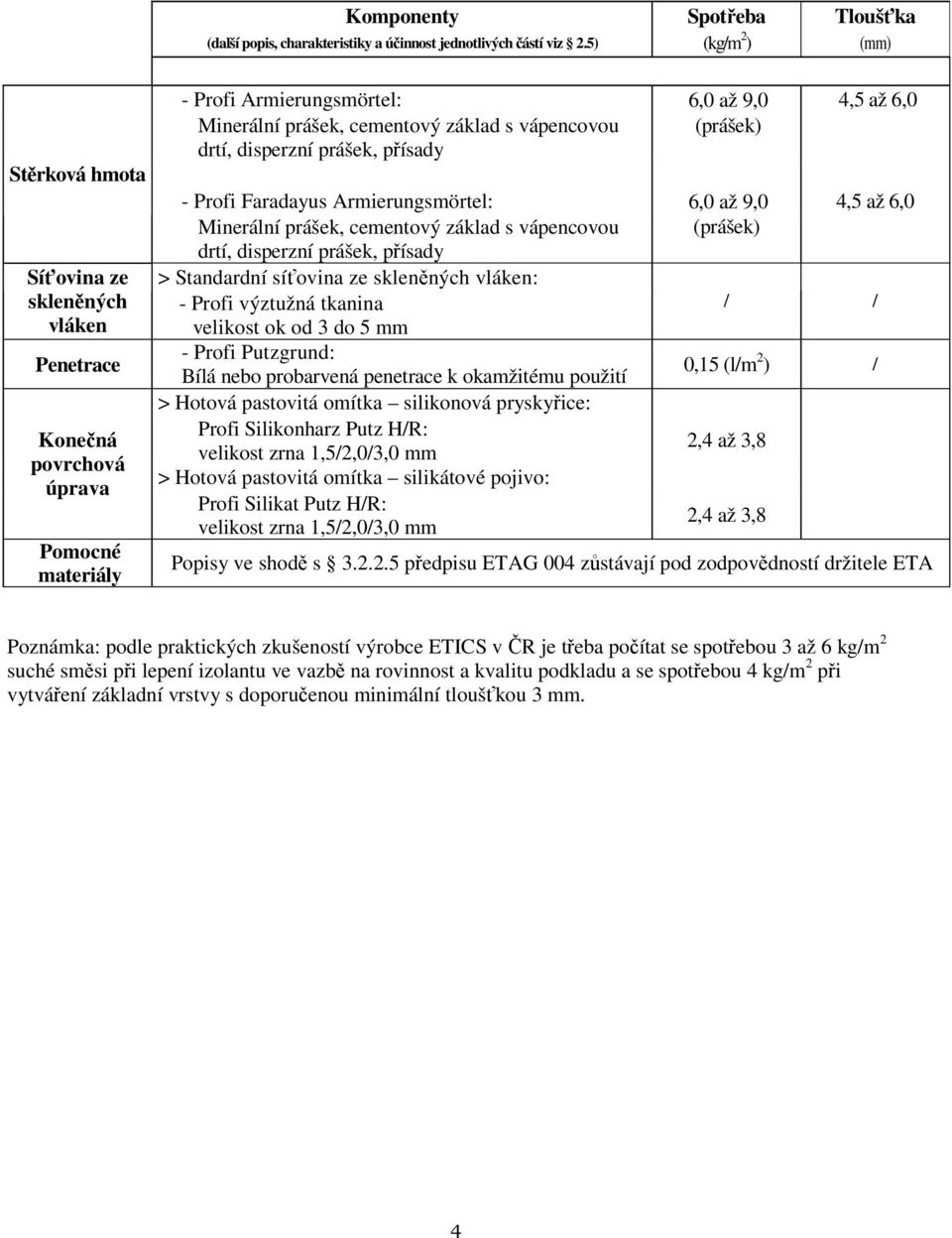

4 Komponenty Spotřeba Tloušťka (další popis, charakteristiky a účinnost jednotlivých částí viz 2.5) (kg/m 2 ) (mm) Stěrková hmota Síťovina ze skleněných vláken Penetrace Konečná povrchová úprava Pomocné - Profi Armierungsmörtel: 6,0 až 9,0 4,5 až 6,0 (prášek) - Profi Faradayus Armierungsmörtel: 6,0 až 9,0 4,5 až 6,0 (prášek) > Standardní síťovina ze skleněných vláken: - Profi výztužná tkanina / / velikost ok od 3 do 5 mm - Profi Putzgrund: Bílá nebo probarvená penetrace k okamžitému použití 0,15 (l/m 2 ) / > Hotová pastovitá omítka silikonová pryskyřice: Profi Silikonharz Putz H/R: velikost zrna 1,5/2,0/3,0 mm 2,4 až 3,8 > Hotová pastovitá omítka silikátové pojivo: Profi Silikat Putz H/R: velikost zrna 1,5/2,0/3,0 mm 2,4 až 3,8 Popisy ve shodě s předpisu ETAG 004 zůstávají pod zodpovědností držitele ETA Poznámka: podle praktických zkušeností výrobce ETICS v ČR je třeba počítat se spotřebou 3 až 6 kg/m 2 suché směsi při lepení izolantu ve vazbě na rovinnost a kvalitu podkladu a se spotřebou 4 kg/m 2 při vytváření základní vrstvy s doporučenou minimální tloušťkou 3 mm. 4

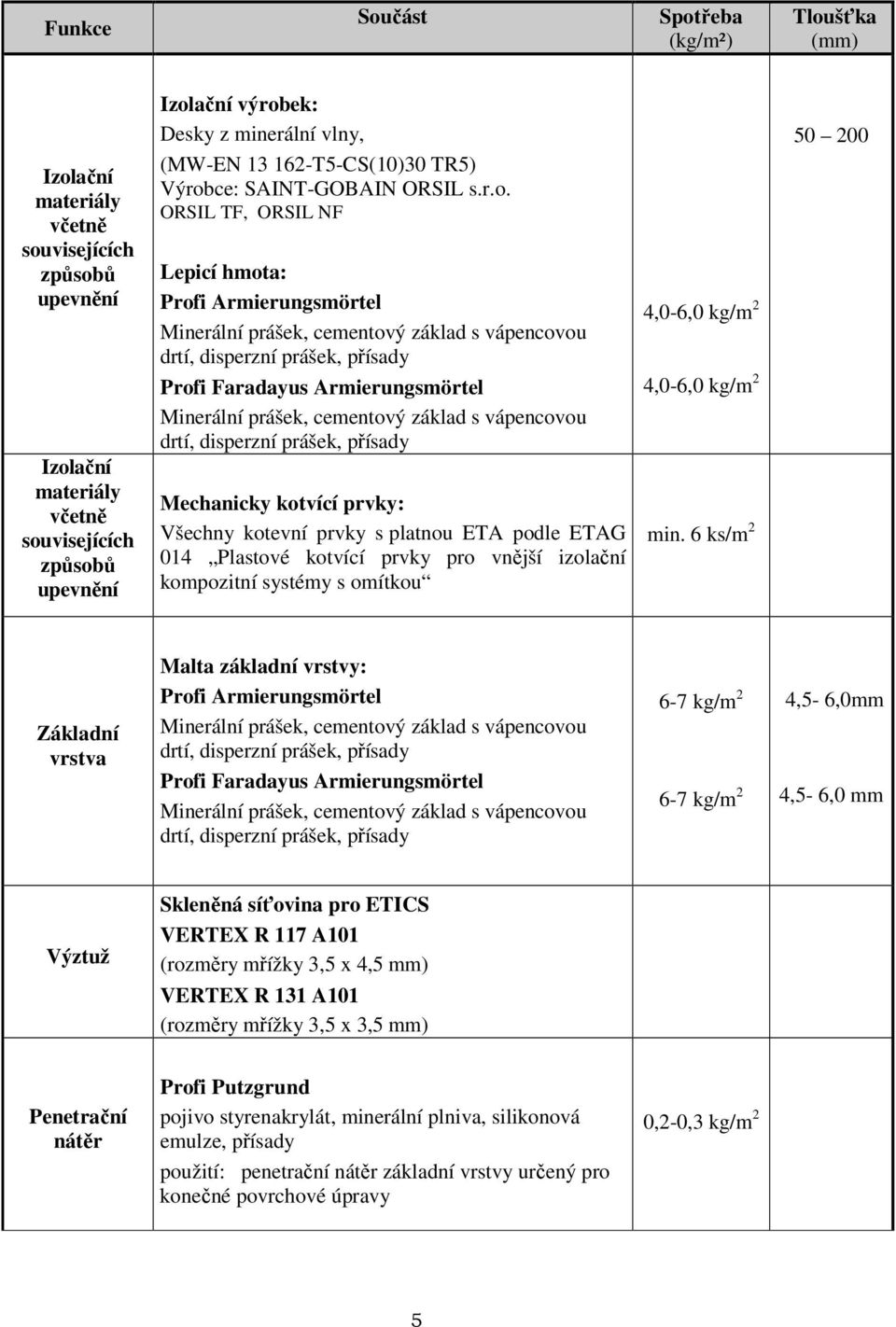

5 Funkce Součást Spotřeba (kg/m²) Tloušťka (mm) výrobek: Desky z minerální vlny, (MW-EN T5-CS(10)30 TR5) Výrobce: SAINT-GOBAIN ORSIL s.r.o. ORSIL TF, ORSIL NF Lepicí hmota: Profi Armierungsmörtel Profi Faradayus Armierungsmörtel Mechanicky kotvící prvky: Všechny kotevní prvky s platnou ETA podle ETAG 014 Plastové kotvící prvky pro vnější izolační kompozitní systémy s omítkou 4,0-6,0 kg/m 2 4,0-6,0 kg/m 2 min. 6 ks/m Základní vrstva Malta základní vrstvy: Profi Armierungsmörtel Profi Faradayus Armierungsmörtel 6-7 kg/m kg/m 2 4,5-6,0mm 4,5-6,0 mm Výztuž Skleněná síťovina pro ETICS VERTEX R 117 A101 (rozměry mřížky 3,5 x 4,5 mm) VERTEX R 131 A101 (rozměry mřížky 3,5 x 3,5 mm) Penetrační nátěr Profi Putzgrund pojivo styrenakrylát, minerální plniva, silikonová emulze, přísady použití: penetrační nátěr základní vrstvy určený pro konečné povrchové úpravy 0,2-0,3 kg/m 2 5

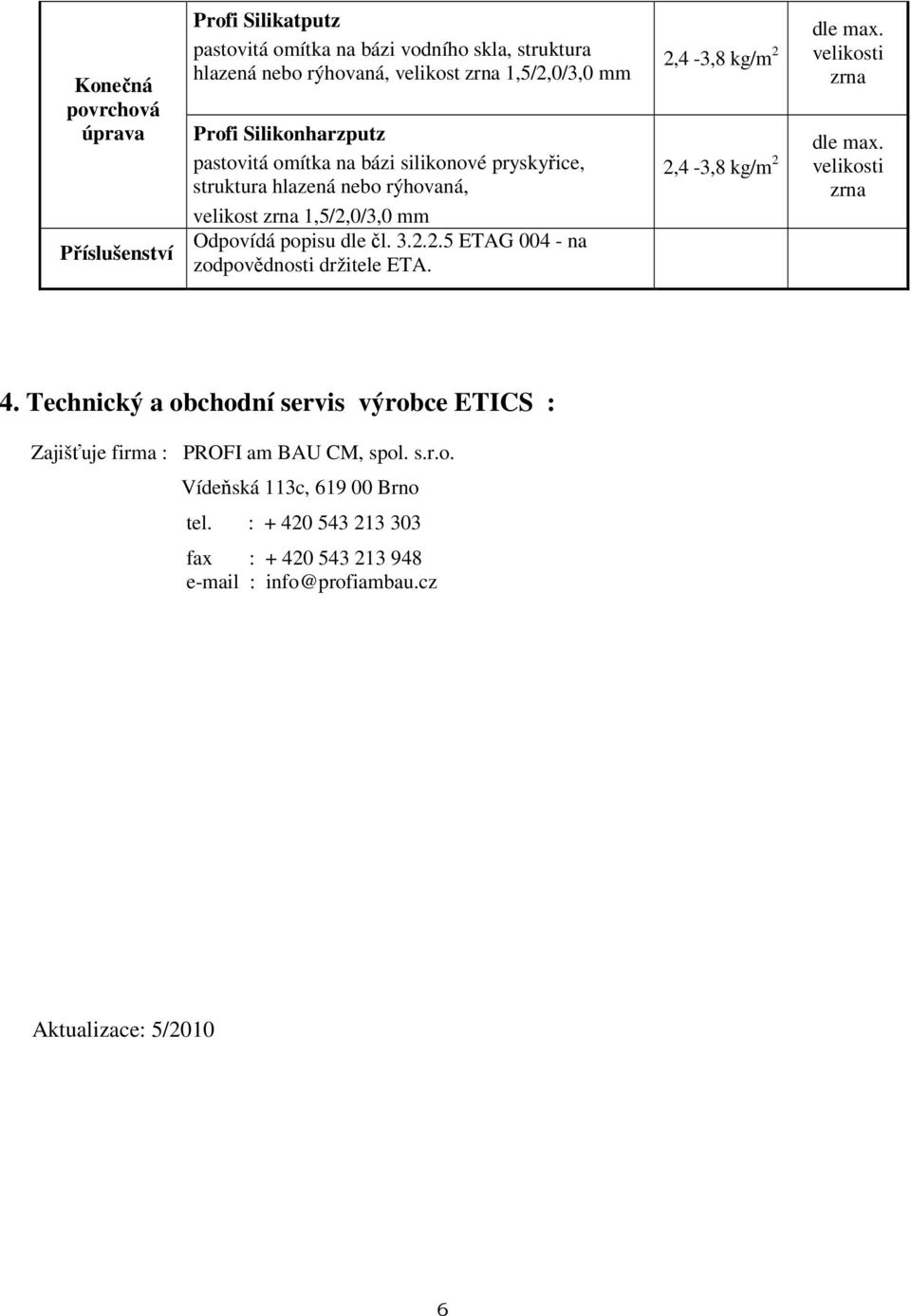

6 Konečná povrchová úprava Příslušenství Profi Silikatputz pastovitá omítka na bázi vodního skla, struktura hlazená nebo rýhovaná, velikost zrna 1,5/2,0/3,0 mm Profi Silikonharzputz pastovitá omítka na bázi silikonové pryskyřice, struktura hlazená nebo rýhovaná, velikost zrna 1,5/2,0/3,0 mm Odpovídá popisu dle čl ETAG na zodpovědnosti držitele ETA. 2,4-3,8 kg/m 2 dle max. velikosti zrna 2,4-3,8 kg/m 2 dle max. velikosti zrna 4. Technický a obchodní servis výrobce ETICS : Zajišťuje firma : PROFI am BAU CM, spol. s.r.o. Vídeňská 113c, Brno tel. : fax : info@profiambau.cz Aktualizace: 5/2010 6
