1 Technický list pro venkovní tepelně izolační kompozitní systém ( ETICS ) KVK THERM mw ETA č. 09/0177 s izolantem z minerální vlny ( MW ) 1) Základní údaje Vnější tepelně izolační kompozitní systémy (ETICS ) slouží pro zvýšení tepelného odporu obvodových konstrukcí budov. Nejsou určeny pro vodorovné nebo šikmé plochy vystavené působení srážkové vody. Systém ETICS je vyroben jako nenosný prvek. Nepůsobí ke zvýšení stability konstrukcí, na níž je aplikován. Montáž ETICS na konkrétní objekt vyžaduje zpracování projektové dokumentace. Je nutno respektovat fakt, že pokud je dílo realizováno bez projektu, zodpovědnost za správný návrh skladby ETICS ve vztahu k platným předpisům a normám v místě a čase realizace přebírá zhotovitel ETICS. Projektová dokumentace ETICS obsahuje minimálně identifikační údaje o zateplovaném objektu, jednoznačnou specifikaci materiálů s počtem a dimenzí jednotlivých složek zateplení, statické, tepelně technické a požárně technické posouzení navržené skladby, výkresovou dokumentaci, nutnou k jednoznačnému vymezení ploch s konkrétními skladbami ETICS a k určení barevnosti a kvality povrchových úprav jednotlivých fasádních nebo podhledových ploch Podle potřeby též výkresy atypických detailů ETICS a jeho návazností na stavební konstrukce. Technickou podporu projektantům zajišťuje výrobce ETICS. Systém KVK THERM mw s izolantem z minerální vlny je z hlediska statického návrhu posuzován jako mechanicky připevňovaný hmoždinkami s doplňkovým lepením. Lepená plocha při tom musí tvořit minimálně 30 % povrchu rubu desky. Lze jej použít i pro dodatečné vnější kontaktní zateplení obvodového pláště objektů s výškovou polohou požárních úseků nad h p 22,5m. Při dodržení skladby podle technické specifikace ( viz níže ) je systém KVK THERM mw z požárně technického hlediska klasifikován jako ETICS třídy A2, doplňková klasifikace podle tvorby kouře je s1, doplňková klasifikace podle plamenně hořících kapek/částic je d0. 1

2 2) Podklad vhodný pro montáž ETICS Systém KVK THERM mw lze montovat na beton, lehčený beton a prefabrikáty z nich, neomítané přesné zdivo z cihel, keramických bloků a tvárnic z betonu, pórobetonu nebo lehčených betonů nebo na omítané zdivo. Technická specifikace nároků na podklad : Z požárně technického hlediska je nutno zajistit podklad s požární klasifikací A1 nebo A2, s2, d0 podle ČSN EN Podklad pro ETICS musí být soudržný. Průměrná soudržnost podkladu by zde měla být 200 kpa, nejmenší jednotlivá přípustná hodnota soudržnosti je 80 kpa. Nejvyšší dovolená hodnota odchylky rovinnosti podkladu pro lepení bez vyrovnávání podkladu je 20 mm/m.odchylky místní rovinnosti se zjišťují 1 m příměrnou latí. Nevhodným podkladem pro lepení ETICS jsou kovy, dřevo a materiály na bázi dřeva, sklo, plasty lamináty a živice. Za nevhodný je mimo výše uvedené nutno též považovat každý podklad, který je znečištěný (např. výkvěty, mastnotou, prachem, nátěry, odbedňovacími prostředky), sprašující nebo bioticky napadený. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat podle pokynů projektové dokumentace. Za nevhodný podklad pod ETICS je nutno rovněž považovat podklad vykazující vyšší než ustálenou vlhkost, obvyklou pro daný materiál. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat a vysušit podle pokynů projektové dokumentace. V případech, kdy podklad vykazuje trhliny, je zapotřebí určit příčiny jejich vzniku a rozlišit trhliny neaktivní a aktivní. Neaktivní trhliny v povrchové vrstvě (např. od smrštění omítek ) lze ponechat bez úpravy. Průvzdušné neaktivní trhliny je nutno utěsnit. Aktivní trhliny statického původu (např. od dotvarování objektu) se mohou překrýt ETICS až po spolehlivém určení příčin jejich vzniku a sanaci problémového stavu. Aktivní konstrukční dilatační spáry je nutno přiznat pomocí dilatačních profilů do fasádního líce. 3) Technická specifikace skladby ETICS Technická specifikace systému ETICS KVK THERM mw vychází z ETA č. 09/

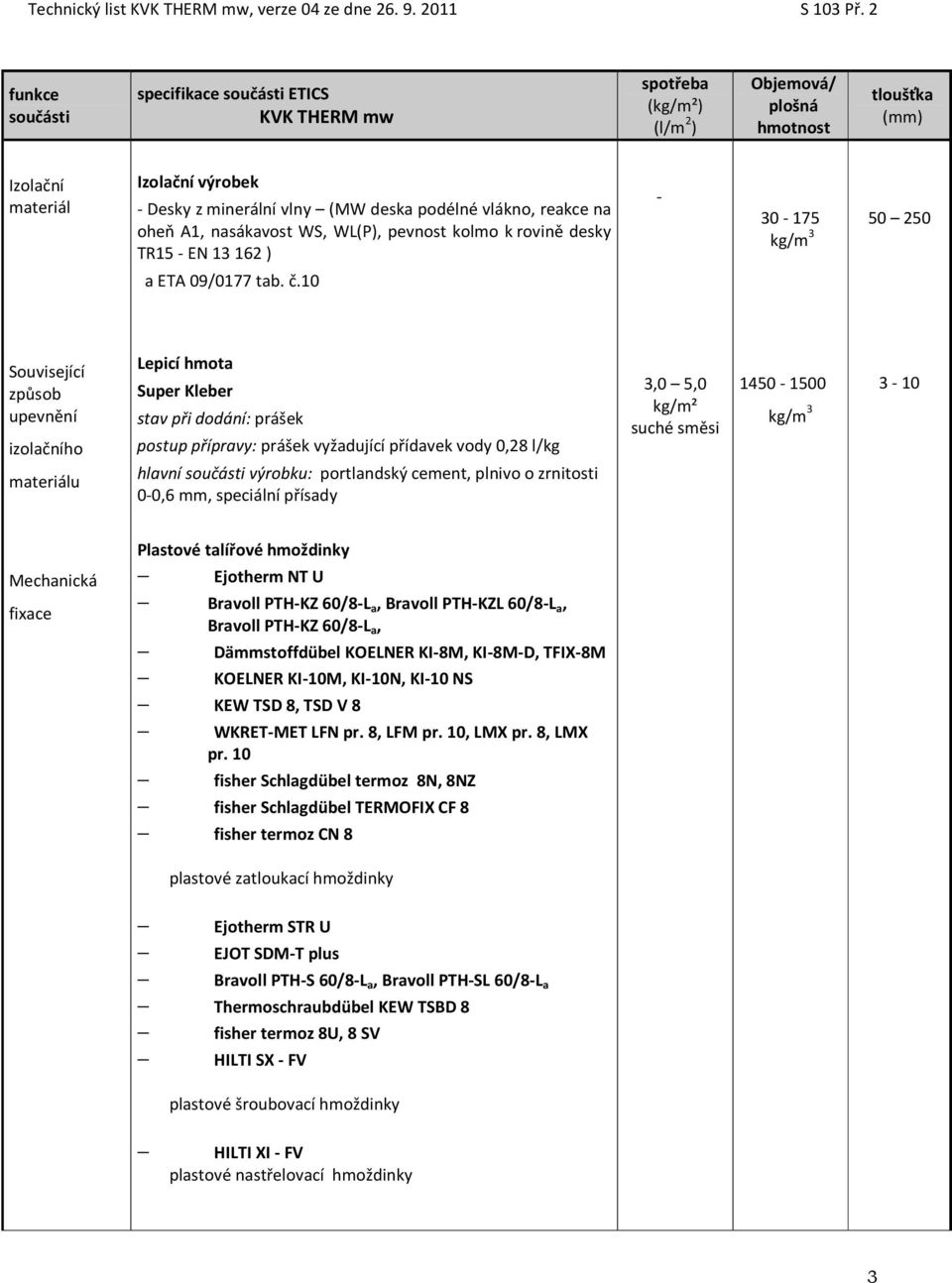

3 funkce součásti specifikace součásti ETICS KVK THERM mw spotřeba () (l/m 2 ) Objemová/ plošná hmotnost tloušťka (mm) Izolační materiál Izolační výrobek - Desky z minerální vlny (MW deska podélné vlákno, reakce na oheň A1, nasákavost WS, WL(P), pevnost kolmo k rovině desky TR15 - EN ) a ETA 09/0177 tab. č Související způsob upevnění izolačního materiálu Lepicí hmota Super Kleber stav při dodání: prášek postup přípravy: prášek vyžadující přídavek vody 0,28 l/kg hlavní součásti výrobku: portlandský cement, plnivo o zrnitosti 0-0,6 mm, speciální přísady 3,0 5,0 suché směsi Mechanická fixace Plastové talířové hmoždinky Ejotherm NT U Bravoll PTH-KZ 60/8-L a, Bravoll PTH-KZL 60/8-L a, Bravoll PTH-KZ 60/8-L a, Dämmstoffdübel KOELNER KI-8M, KI-8M-D, TFIX-8M KOELNER KI-10M, KI-10N, KI-10 NS KEW TSD 8, TSD V 8 WKRET-MET LFN pr. 8, LFM pr. 10, LMX pr. 8, LMX pr. 10 fisher Schlagdübel termoz 8N, 8NZ fisher Schlagdübel TERMOFIX CF 8 fisher termoz CN 8 plastové zatloukací hmoždinky Ejotherm STR U EJOT SDM-T plus Bravoll PTH-S 60/8-L a, Bravoll PTH-SL 60/8-L a Thermoschraubdübel KEW TSBD 8 fisher termoz 8U, 8 SV HILTI SX - FV plastové šroubovací hmoždinky HILTI XI - FV plastové nastřelovací hmoždinky 3

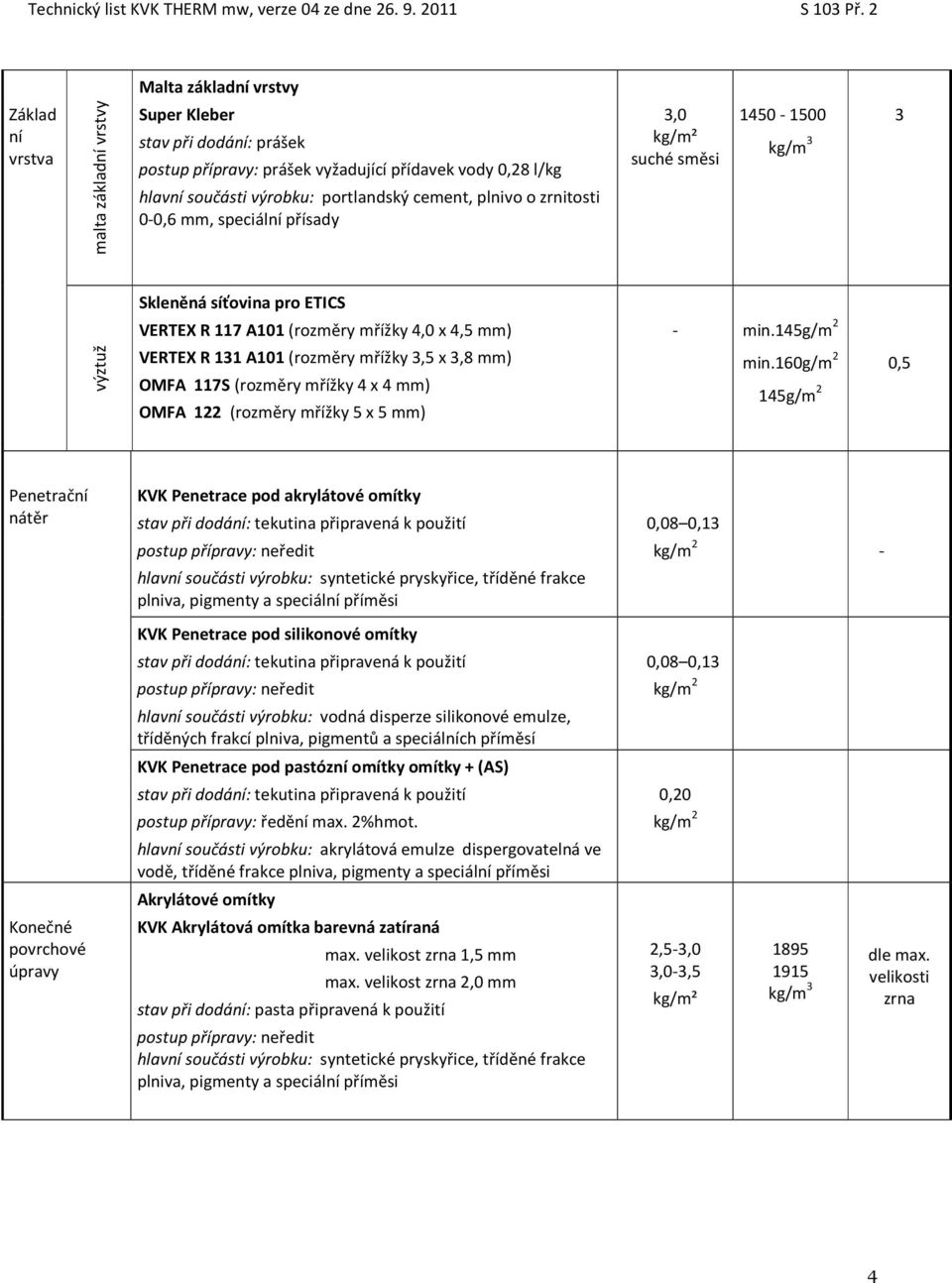

4 Malta základní vrstvy Základ ní vrstva malta základní vrstvy Super Kleber stav při dodání: prášek postup přípravy: prášek vyžadující přídavek vody 0,28 l/kg hlavní součásti výrobku: portlandský cement, plnivo o zrnitosti 0-0,6 mm, speciální přísady 3,0 suché směsi výztuž Skleněná síťovina pro ETICS VERTEX R 117 A101 (rozměry mřížky 4,0 x 4,5 mm) VERTEX R 131 A101 (rozměry mřížky 3,5 x 3,8 mm) OMFA 117S (rozměry mřížky 4 x 4 mm) OMFA 122 (rozměry mřížky 5 x 5 mm) - min.145g/m 2 min.160g/m 2 145g/m 2 0,5 Penetrační nátěr KVK Penetrace pod akrylátové omítky stav při dodání: tekutina připravená k použití hlavní součásti výrobku: syntetické pryskyřice, tříděné frakce 0,08 0,13 kg/m 2 - KVK Penetrace pod silikonové omítky stav při dodání: tekutina připravená k použití 0,08 0,13 kg/m 2 hlavní součásti výrobku: vodná disperze silikonové emulze, tříděných frakcí plniva, pigmentů a speciálních příměsí KVK Penetrace pod pastózní omítky omítky + (AS) stav při dodání: tekutina připravená k použití 0,20 kg/m 2 hlavní součásti výrobku: akrylátová emulze dispergovatelná ve vodě, tříděné frakce Akrylátové omítky Konečné povrchové úpravy KVK Akrylátová omítka barevná zatíraná dle max. velikosti zrna hlavní součásti výrobku: syntetické pryskyřice, tříděné frakce 4

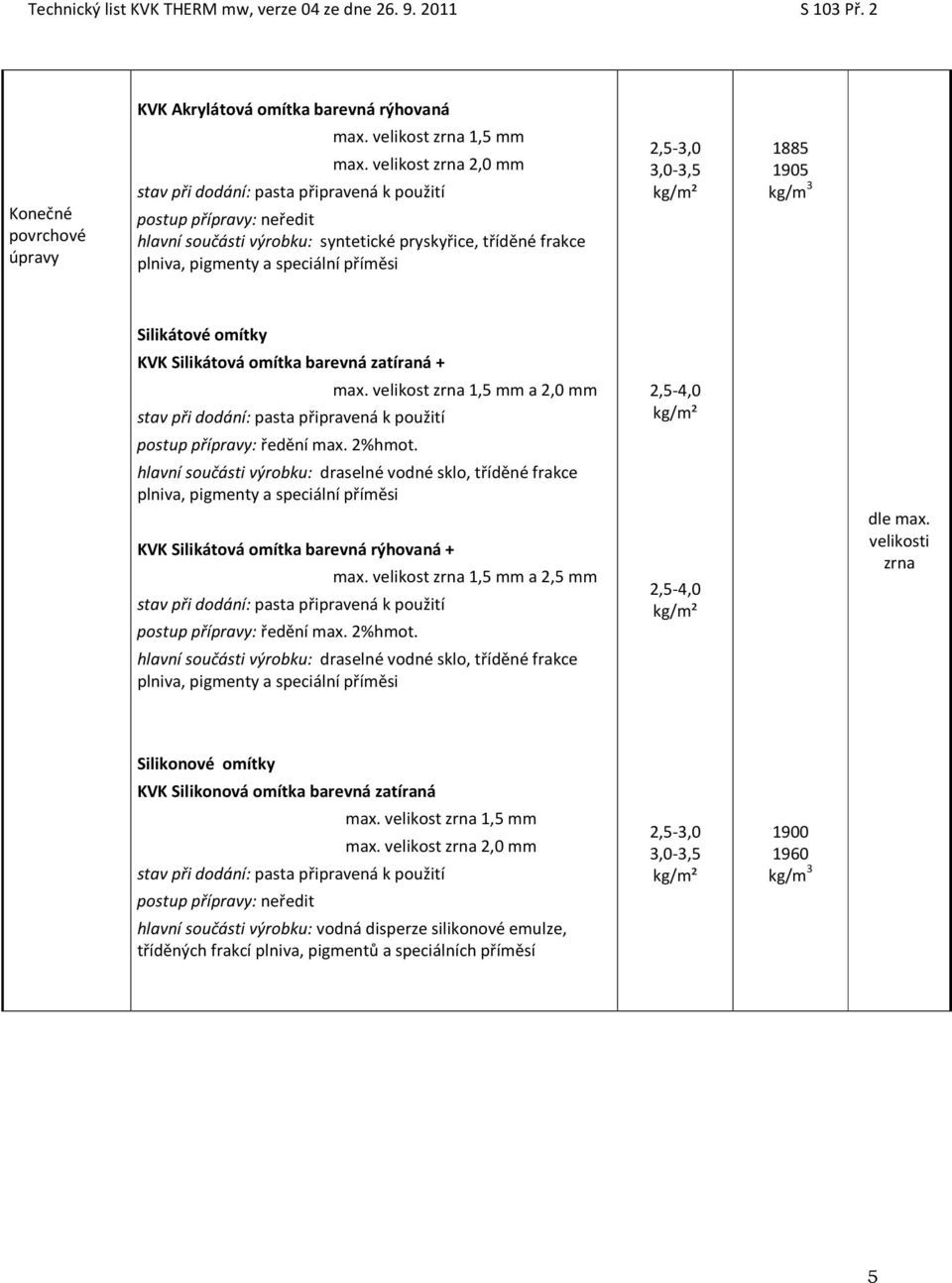

5 KVK Akrylátová omítka barevná rýhovaná Konečné povrchové úpravy hlavní součásti výrobku: syntetické pryskyřice, tříděné frakce Silikátové omítky KVK Silikátová omítka barevná zatíraná + a 2,0 mm hlavní součásti výrobku: draselné vodné sklo, tříděné frakce KVK Silikátová omítka barevná rýhovaná + a 2,5 mm hlavní součásti výrobku: draselné vodné sklo, tříděné frakce 2,5-4,0 2,5-4,0 dle max. velikosti zrna Silikonové omítky KVK Silikonová omítka barevná zatíraná hlavní součásti výrobku: vodná disperze silikonové emulze, tříděných frakcí plniva, pigmentů a speciálních příměsí

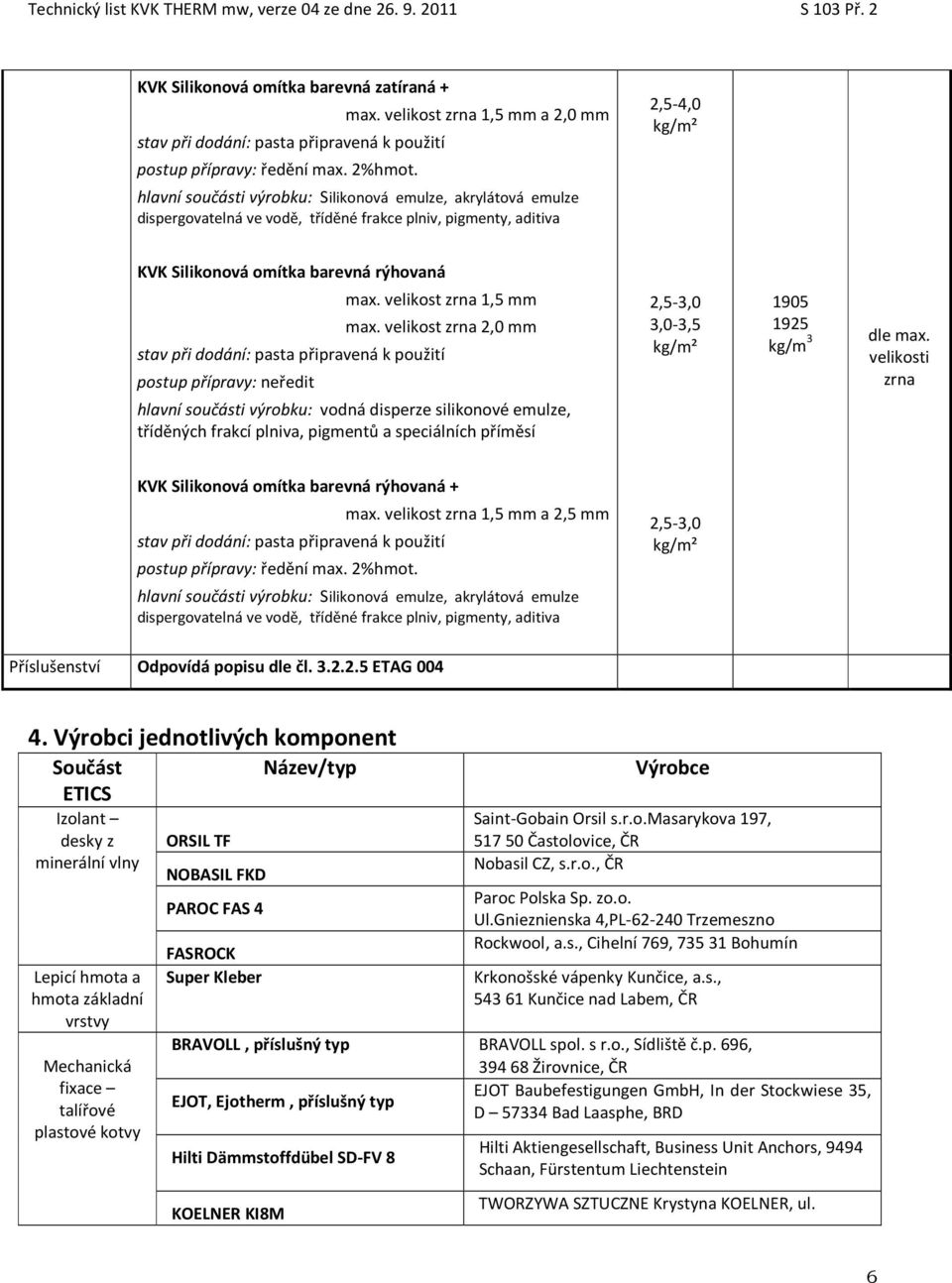

6 KVK Silikonová omítka barevná zatíraná + a 2,0 mm 2,5-4,0 hlavní součásti výrobku: Silikonová emulze, akrylátová emulze dispergovatelná ve vodě, tříděné frakce plniv, pigmenty, aditiva KVK Silikonová omítka barevná rýhovaná hlavní součásti výrobku: vodná disperze silikonové emulze, tříděných frakcí plniva, pigmentů a speciálních příměsí dle max. velikosti zrna KVK Silikonová omítka barevná rýhovaná + a 2,5 mm hlavní součásti výrobku: Silikonová emulze, akrylátová emulze dispergovatelná ve vodě, tříděné frakce plniv, pigmenty, aditiva Příslušenství Odpovídá popisu dle čl ETAG Výrobci jednotlivých komponent Součást Název/typ ETICS Izolant desky z minerální vlny Lepicí hmota a hmota základní vrstvy Mechanická fixace talířové plastové kotvy ORSIL TF NOBASIL FKD PAROC FAS 4 FASROCK Super Kleber Výrobce Saint-Gobain Orsil s.r.o.masarykova 197, Častolovice, ČR Nobasil CZ, s.r.o., ČR Paroc Polska Sp. zo.o. Ul.Gnieznienska 4,PL Trzemeszno Rockwool, a.s., Cihelní 769, Bohumín Krkonošské vápenky Kunčice, a.s., Kunčice nad Labem, ČR BRAVOLL, příslušný typ BRAVOLL spol. s r.o., Sídliště č.p. 696, Žirovnice, ČR EJOT Baubefestigungen GmbH, In der Stockwiese 35, EJOT, Ejotherm, příslušný typ D Bad Laasphe, BRD Hilti Dämmstoffdübel SD-FV 8 KOELNER KI8M Hilti Aktiengesellschaft, Business Unit Anchors, 9494 Schaan, Fürstentum Liechtenstein TWORZYWA SZTUCZNE Krystyna KOELNER, ul. 6

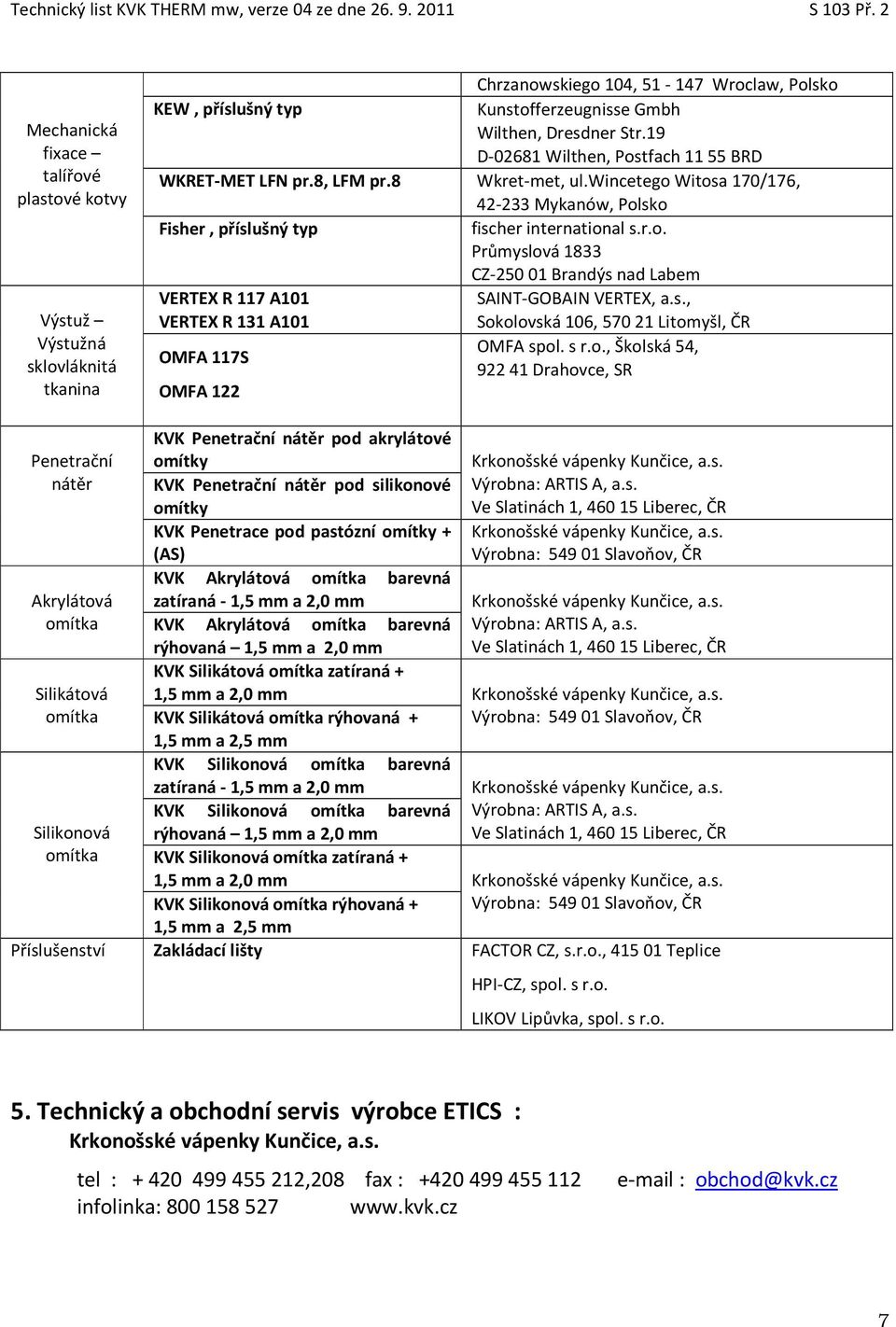

7 Mechanická fixace talířové plastové kotvy Výstuž Výstužná sklovláknitá tkanina Chrzanowskiego 104, Wroclaw, Polsko KEW, příslušný typ Kunstofferzeugnisse Gmbh Wilthen, Dresdner Str.19 D Wilthen, Postfach 1155 BRD WKRET-MET LFN pr.8, LFM pr.8 Wkret-met, ul.wincetego Witosa 170/176, Mykanów, Polsko Fisher, příslušný typ fischer international s.r.o. Průmyslová 1833 CZ Brandýs nad Labem VERTEX R 117 A101 SAINT-GOBAIN VERTEX, a.s., VERTEX R 131 A101 Sokolovská 106, Litomyšl, ČR OMFA spol. s r.o., Školská 54, OMFA 117S Drahovce, SR OMFA 122 Penetrační nátěr Akrylátová omítka Silikátová omítka Silikonová omítka KVK Penetrační nátěr pod akrylátové omítky Krkonošské vápenky Kunčice, a.s. KVK Penetrační nátěr pod silikonové Výrobna: ARTIS A, a.s. omítky Ve Slatinách 1, Liberec, ČR KVK Penetrace pod pastózní omítky + Krkonošské vápenky Kunčice, a.s. (AS) Výrobna: Slavoňov, ČR KVK Akrylátová omítka barevná zatíraná - 1,5 mm a 2,0 mm Krkonošské vápenky Kunčice, a.s. KVK Akrylátová omítka barevná Výrobna: ARTIS A, a.s. rýhovaná 1,5 mm a 2,0 mm Ve Slatinách 1, Liberec, ČR KVK Silikátová omítka zatíraná + 1,5 mm a 2,0 mm Krkonošské vápenky Kunčice, a.s. KVK Silikátová omítka rýhovaná + Výrobna: Slavoňov, ČR 1,5 mm a 2,5 mm KVK Silikonová omítka barevná zatíraná - 1,5 mm a 2,0 mm Krkonošské vápenky Kunčice, a.s. KVK Silikonová omítka barevná Výrobna: ARTIS A, a.s. rýhovaná 1,5 mm a 2,0 mm Ve Slatinách 1, Liberec, ČR KVK Silikonová omítka zatíraná + 1,5 mm a 2,0 mm Krkonošské vápenky Kunčice, a.s. KVK Silikonová omítka rýhovaná + Výrobna: Slavoňov, ČR 1,5 mm a 2,5 mm Příslušenství Zakládací lišty FACTOR CZ, s.r.o., Teplice HPI-CZ, spol. s r.o. LIKOV Lipůvka, spol. s r.o. 5. Technický a obchodní servis výrobce ETICS : Krkonošské vápenky Kunčice, a.s. tel : ,208 fax : obchod@kvk.cz infolinka:
