1 Projekční podklad Tepelné čerpadlo vzduch-voda PP CZ V

2

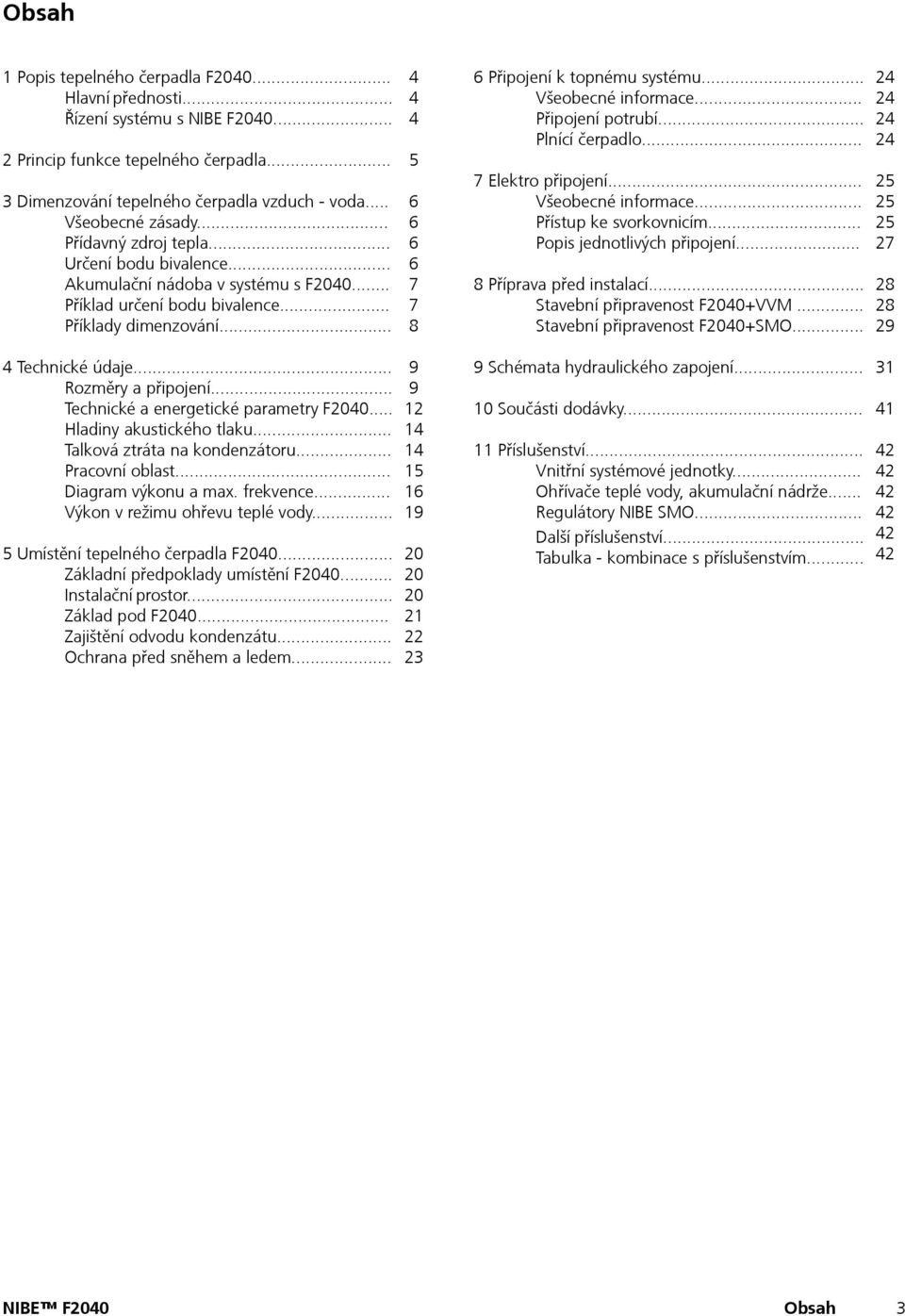

3 Obsah 1 Popis tepelného čerpadla F Hlavní přednosti... Řízení systému s NIBE F Princip funkce tepelného čerpadla... 3 Dimenzování tepelného čerpadla vzduch - voda... Všeobecné zásady... Přídavný zdroj tepla... Určení bodu bivalence... Akumulační nádoba v systému s F Příklad určení bodu bivalence... Příklady dimenzování Připojení k topnému systému... Všeobecné informace... Připojení potrubí... Plnící čerpadlo... 7 Elektro připojení... Všeobecné informace... Přístup ke svorkovnicím... Popis jednotlivých připojení... 8 Příprava před instalací... Stavební připravenost F2040+VVM... Stavební připravenost F2040+SMO Technické údaje... Rozměry a připojení... Technické a energetické parametry F Hladiny akustického tlaku... Talková ztráta na kondenzátoru... Pracovní oblast... Diagram výkonu a max. frekvence... Výkon v režimu ohřevu teplé vody... 5 Umístění tepelného čerpadla F Základní předpoklady umístění F Instalační prostor... Základ pod F Zajištění odvodu kondenzátu... Ochrana před sněhem a ledem Schémata hydraulického zapojení Součásti dodávky Příslušenství... Vnitřní systémové jednotky... Ohřívače teplé vody, akumulační nádrže... Regulátory NIBE SMO... Další příslušenství... Tabulka - kombinace s příslušenstvím Obsah 3

4 1 Popis tepelného čerpadla F2040 Tepelné čerpadlo NIBE F2040 je kompaktní tepelné čerpadlo systému vzduch - voda pro vytápění a ohřev teplé vody malých a středních domů. Vyrábí se ve variantách 8,12 a 16 kw topného výkonu. Obvykle se používá pro domy s tepelnými ztrátami 4-16 kw. Tepelné čerpadlo využívá energii venkovního vzduchu a předává ji do systémů rozvodů tepla v domě. F2040 je vybaveno i funkcí chlazení. NIBE F2040 je vhodné pro všechny druhy teplovodních otopných soustav, tedy systémy s radiátory, podlahovým, stěnovým nebo kombinovaným vytápěním s teplotou topné vody do 58 C. NIBE F2040 může být instalováno jak v novostavbách, tak ve stávajících objektech s původní otopnou soustavou. Je však třeba mít na paměti, že tepelné čerpadlo pracuje s jiným teplotním spádem než tomu bylo u původního zdroje tepla. Proto je vhodné dimenze rozvodů a plochu otopných těles ověřit výpočtem. Hlavní přednosti Provoz topení / chlazení Výstupní teplota 58 C (do -20 C venkovní teploty) Chlazení až do venkovní teploty +43 C Zabudovaná vana pro odvod kondenzátu s topným kabelem Účinný dvojitý rotační kompresor Mitsubishi s řízeným výkonem F a F nepodléhá pravidleným kontrolám úniku chladiva (náplň menší než 3 kg) Při instalaci není nutná asistence technika chlazení, připojení přímo k okruhu s topnou vodou Široká nabídka příslušenství pro vytvoření kompletního topného systému Všechny komponenty chladícího okruhu jsou součástí zařízení. F2040 se tak připojuje přímo na systém s otopnou vodou bez nutnosti asistence mechanika chladících zařízení. Řízení systému s NIBE F2040 F2040 je vybaveno řídícím systémem pro řízení všech funkcí tepelného čerpadla včetně chlazení, odtávání námrazy výparníku, ohřevem vany kondenzátu atd. Není však možné provozovat ho samostatně, vždy musí být propojeno s regulátorem NIBE SMO nebo vnitřní systémovou jednotkou NIBE VVM. Viz. kapitola Příslušentsví. 4 Popis tepelného čerpadla F2040

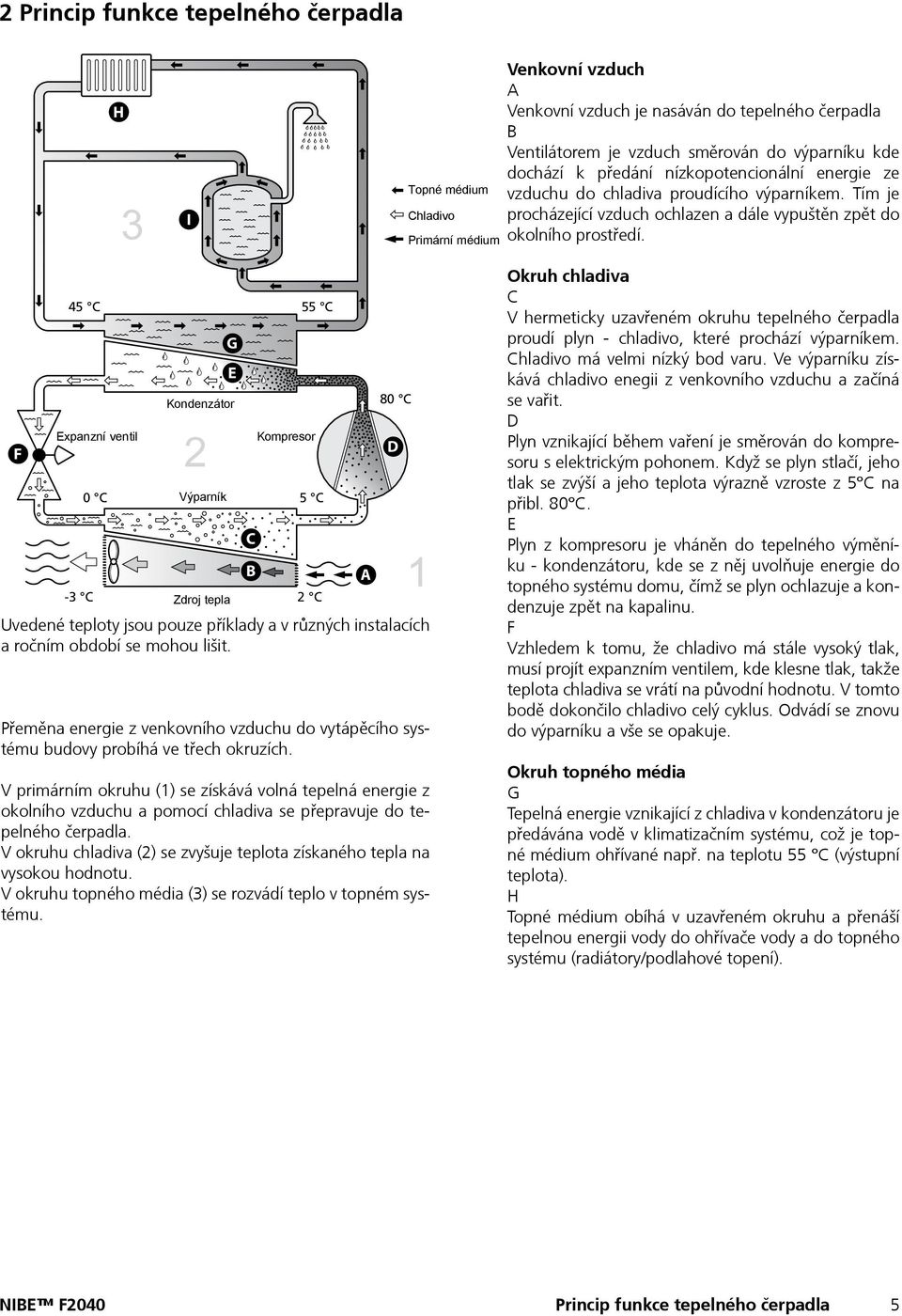

5 mu 2 Princip funkce tepelného čerpadla Funkce tepelného čerpadla H 3 I H Topné Värmebärare médium Värmebärare Chladivo Köldmedium Köldmedium Primární Köldbärare Uteluft médium Venkovní vzduch A Venkovní vzduch je nasáván do tepelného čerpadla B Ventilátorem je vzduch směrován do výparníku kde dochází k předání nízkopotencionální energie ze vzduchu do chladiva proudícího výparníkem. Tím je procházející vzduch ochlazen a dále vypuštěn zpět do okolního prostředí. F F 40 C45 C Expansionsventil Expanzní Expansionsventil 0 C -3-3 C C G E Kondensor 100 C Kondensor Kondenzátor 80 C 2 Förångare Förångare Výparník G E 50 C55 C Kompressor Kompressor Kompresor C B Zdroj tepla C B -2 C5 C 0 C2 C Värmekälla Uvedené teploty jsou pouze příklady a v různých instalacích a ročních dobách se mohou lišit. A D A D 1 Uvedené teploty jsou pouze příklady a v různých instalacích a ročním období se mohou lišit. Přeměna energie z venkovního vzduchu do vytápěcího systému budovy probíhá ve třech okruzích. Kapitola 2 Tepelné čerpadlo srdce domu V primárním okruhu (1) se získává volná tepelná energie z okolního vzduchu a pomocí chladiva se přepravuje do tepelného čerpadla. V okruhu chladiva (2) se zvyšuje teplota získaného tepla na vysokou hodnotu. V okruhu topného média (3) se rozvádí teplo v topném systému. Okruh chladiva C V hermeticky uzavřeném okruhu tepelného čerpadla proudí plyn - chladivo, které prochází výparníkem. Chladivo má velmi nízký bod varu. Ve výparníku získává chladivo enegii z venkovního vzduchu a začíná se vařit. D Plyn vznikající během vaření je směrován do kompresoru s elektrickým pohonem. Když se plyn stlačí, jeho tlak se zvýší a jeho teplota výrazně vzroste z 5 C na přibl. 80 C. E Plyn z kompresoru je vháněn do tepelného výměníku - kondenzátoru, kde se z něj uvolňuje energie do topného systému domu, čímž se plyn ochlazuje a kondenzuje zpět na kapalinu. F Vzhledem k tomu, že chladivo má stále vysoký tlak, musí projít expanzním ventilem, kde klesne tlak, takže teplota chladiva se vrátí na původní hodnotu. V tomto bodě dokončilo chladivo celý cyklus. Odvádí se znovu do výparníku a vše se opakuje. Okruh topného média NIBE F G Tepelná energie vznikající z chladiva v kondenzátoru je předávána vodě v klimatizačním systému, což je topné médium ohřívané např. na teplotu 55 C (výstupní teplota). H Topné médium obíhá v uzavřeném okruhu a přenáší tepelnou energii vody do ohřívače vody a do topného systému (radiátory/podlahové topení). Princip funkce tepelného čerpadla 5

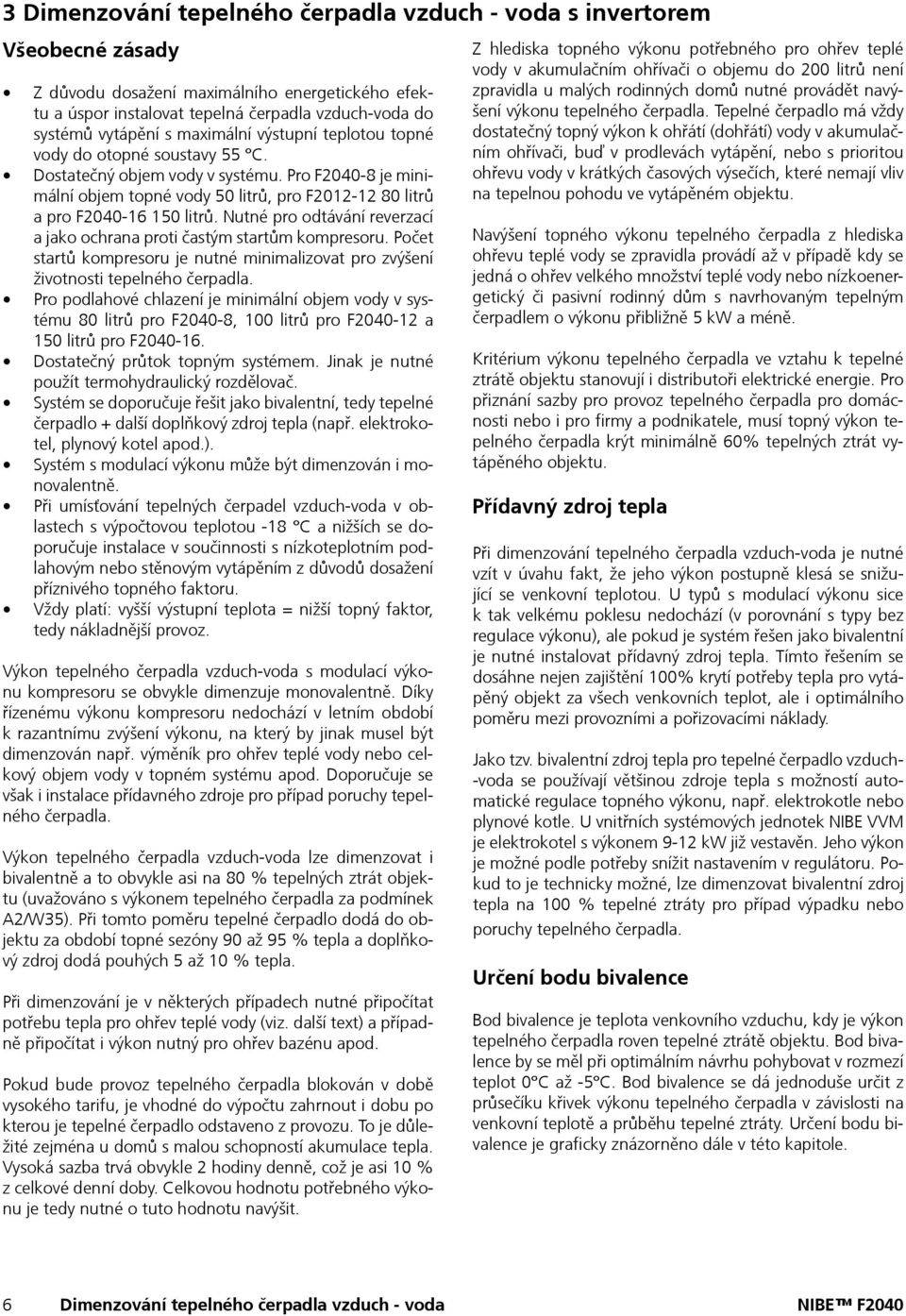

6 3 Dimenzování tepelného čerpadla vzduch - voda s invertorem Všeobecné zásady Z důvodu dosažení maximálního energetického efektu a úspor instalovat tepelná čerpadla vzduch-voda do systémů vytápění s maximální výstupní teplotou topné vody do otopné soustavy 55 C. Dostatečný objem vody v systému. Pro F je minimální objem topné vody 50 litrů, pro F litrů a pro F litrů. Nutné pro odtávání reverzací a jako ochrana proti častým startům kompresoru. Počet startů kompresoru je nutné minimalizovat pro zvýšení životnosti tepelného čerpadla. Pro podlahové chlazení je minimální objem vody v systému 80 litrů pro F2040-8, 100 litrů pro F a 150 litrů pro F Dostatečný průtok topným systémem. Jinak je nutné použít termohydraulický rozdělovač. Systém se doporučuje řešit jako bivalentní, tedy tepelné čerpadlo + další doplňkový zdroj tepla (např. elektrokotel, plynový kotel apod.). Systém s modulací výkonu může být dimenzován i monovalentně. Při umísťování tepelných čerpadel vzduch-voda v oblastech s výpočtovou teplotou -18 C a nižších se doporučuje instalace v součinnosti s nízkoteplotním podlahovým nebo stěnovým vytápěním z důvodů dosažení příznivého topného faktoru. Vždy platí: vyšší výstupní teplota = nižší topný faktor, tedy nákladnější provoz. Výkon tepelného čerpadla vzduch-voda s modulací výkonu kompresoru se obvykle dimenzuje monovalentně. Díky řízenému výkonu kompresoru nedochází v letním období k razantnímu zvýšení výkonu, na který by jinak musel být dimenzován např. výměník pro ohřev teplé vody nebo celkový objem vody v topném systému apod. Doporučuje se však i instalace přídavného zdroje pro případ poruchy tepelného čerpadla. Výkon tepelného čerpadla vzduch-voda lze dimenzovat i bivalentně a to obvykle asi na 80 % tepelných ztrát objektu (uvažováno s výkonem tepelného čerpadla za podmínek A2/W35). Při tomto poměru tepelné čerpadlo dodá do objektu za období topné sezóny 90 až 95 % tepla a doplňkový zdroj dodá pouhých 5 až 10 % tepla. Při dimenzování je v některých případech nutné připočítat potřebu tepla pro ohřev teplé vody (viz. další text) a případně připočítat i výkon nutný pro ohřev bazénu apod. Pokud bude provoz tepelného čerpadla blokován v době vysokého tarifu, je vhodné do výpočtu zahrnout i dobu po kterou je tepelné čerpadlo odstaveno z provozu. To je důležité zejména u domů s malou schopností akumulace tepla. Vysoká sazba trvá obvykle 2 hodiny denně, což je asi 10 % z celkové denní doby. Celkovou hodnotu potřebného výkonu je tedy nutné o tuto hodnotu navýšit. Z hlediska topného výkonu potřebného pro ohřev teplé vody v akumulačním ohřívači o objemu do 200 litrů není zpravidla u malých rodinných domů nutné provádět navýšení výkonu tepelného čerpadla. Tepelné čerpadlo má vždy dostatečný topný výkon k ohřátí (dohřátí) vody v akumulačním ohřívači, buď v prodlevách vytápění, nebo s prioritou ohřevu vody v krátkých časových výsečích, které nemají vliv na tepelnou pohodu ve vytápěném objektu. Navýšení topného výkonu tepelného čerpadla z hlediska ohřevu teplé vody se zpravidla provádí až v případě kdy se jedná o ohřev velkého množství teplé vody nebo nízkoenergetický či pasivní rodinný dům s navrhovaným tepelným čerpadlem o výkonu přibližně 5 kw a méně. Kritérium výkonu tepelného čerpadla ve vztahu k tepelné ztrátě objektu stanovují i distributoři elektrické energie. Pro přiznání sazby pro provoz tepelného čerpadla pro domácnosti nebo i pro firmy a podnikatele, musí topný výkon tepelného čerpadla krýt minimálně 60% tepelných ztrát vytápěného objektu. Přídavný zdroj tepla Při dimenzování tepelného čerpadla vzduch-voda je nutné vzít v úvahu fakt, že jeho výkon postupně klesá se snižující se venkovní teplotou. U typů s modulací výkonu sice k tak velkému poklesu nedochází (v porovnání s typy bez regulace výkonu), ale pokud je systém řešen jako bivalentní je nutné instalovat přídavný zdroj tepla. Tímto řešením se dosáhne nejen zajištění 100% krytí potřeby tepla pro vytápěný objekt za všech venkovních teplot, ale i optimálního poměru mezi provozními a pořizovacími náklady. Jako tzv. bivalentní zdroj tepla pro tepelné čerpadlo vzduch- -voda se používají většinou zdroje tepla s možností automatické regulace topného výkonu, např. elektrokotle nebo plynové kotle. U vnitřních systémových jednotek NIBE VVM je elektrokotel s výkonem 9-12 kw již vestavěn. Jeho výkon je možné podle potřeby snížit nastavením v regulátoru. Pokud to je technicky možné, lze dimenzovat bivalentní zdroj tepla na 100 % tepelné ztráty pro případ výpadku nebo poruchy tepelného čerpadla. Určení bodu bivalence Bod bivalence je teplota venkovního vzduchu, kdy je výkon tepelného čerpadla roven tepelné ztrátě objektu. Bod bivalence by se měl při optimálním návrhu pohybovat v rozmezí teplot 0 C až -5 C. Bod bivalence se dá jednoduše určit z průsečíku křivek výkonu tepelného čerpadla v závislosti na venkovní teplotě a průběhu tepelné ztráty. Určení bodu bivalence je graficky znázorněno dále v této kapitole. 6 Dimenzování tepelného čerpadla vzduch - voda

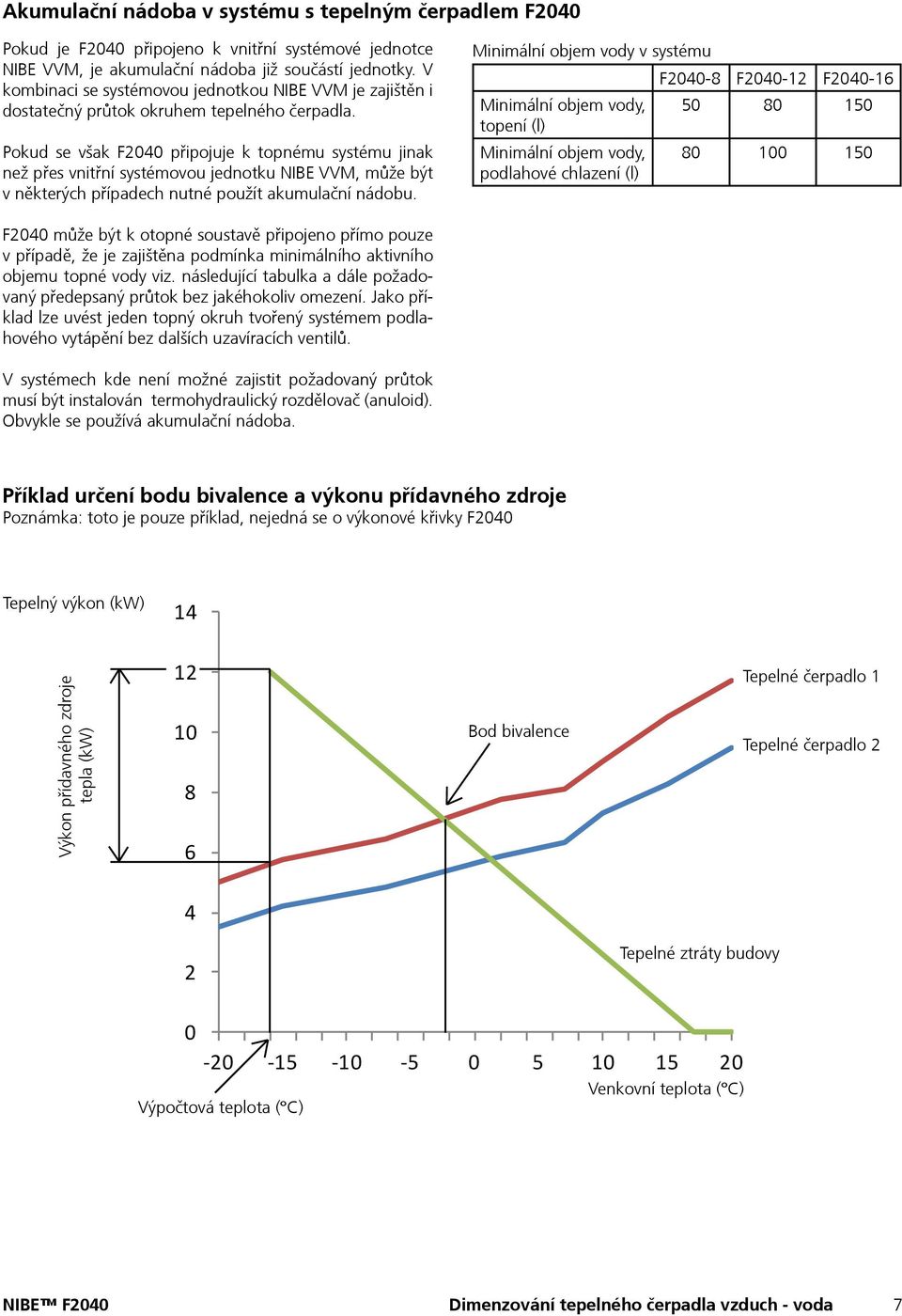

7 Akumulační nádoba v systému s tepelným čerpadlem F2040 Pokud je F2040 připojeno k vnitřní systémové jednotce NIBE VVM, je akumulační nádoba již součástí jednotky. V kombinaci se systémovou jednotkou NIBE VVM je zajištěn i dostatečný průtok okruhem tepelného čerpadla. Pokud se však F2040 připojuje k topnému systému jinak než přes vnitřní systémovou jednotku NIBE VVM, může být v některých případech nutné použít akumulační nádobu. Minimální objem vody v systému Minimální objem vody, topení (l) Minimální objem vody, podlahové chlazení (l) F F F F2040 může být k otopné soustavě připojeno přímo pouze v případě, že je zajištěna podmínka minimálního aktivního objemu topné vody viz. následující tabulka a dále požadovaný předepsaný průtok bez jakéhokoliv omezení. Jako příklad lze uvést jeden topný okruh tvořený systémem podlahového vytápění bez dalších uzavíracích ventilů. V systémech kde není možné zajistit požadovaný průtok musí být instalován termohydraulický rozdělovač (anuloid). Obvykle se používá akumulační nádoba. Příklad určení bodu bivalence a výkonu přídavného zdroje Poznámka: toto je pouze příklad, nejedná se o výkonové křivky F2040 Tepelný výkon (kw) Tepelný výkon (kw) Výkon přídavného zdroje tepla (kw) Bod bivalence Tepelné čerpadlo 1 Tepelné čerpadlo 2 Tepelné čerpad Tepelné čerpad 4 Tepelná ztráta 2 Tepelné ztráty budovy Výpočtová teplota ( C) Venkovní teplota ( C) Venkovní teplota ( C) Dimenzování tepelného čerpadla vzduch - voda 7

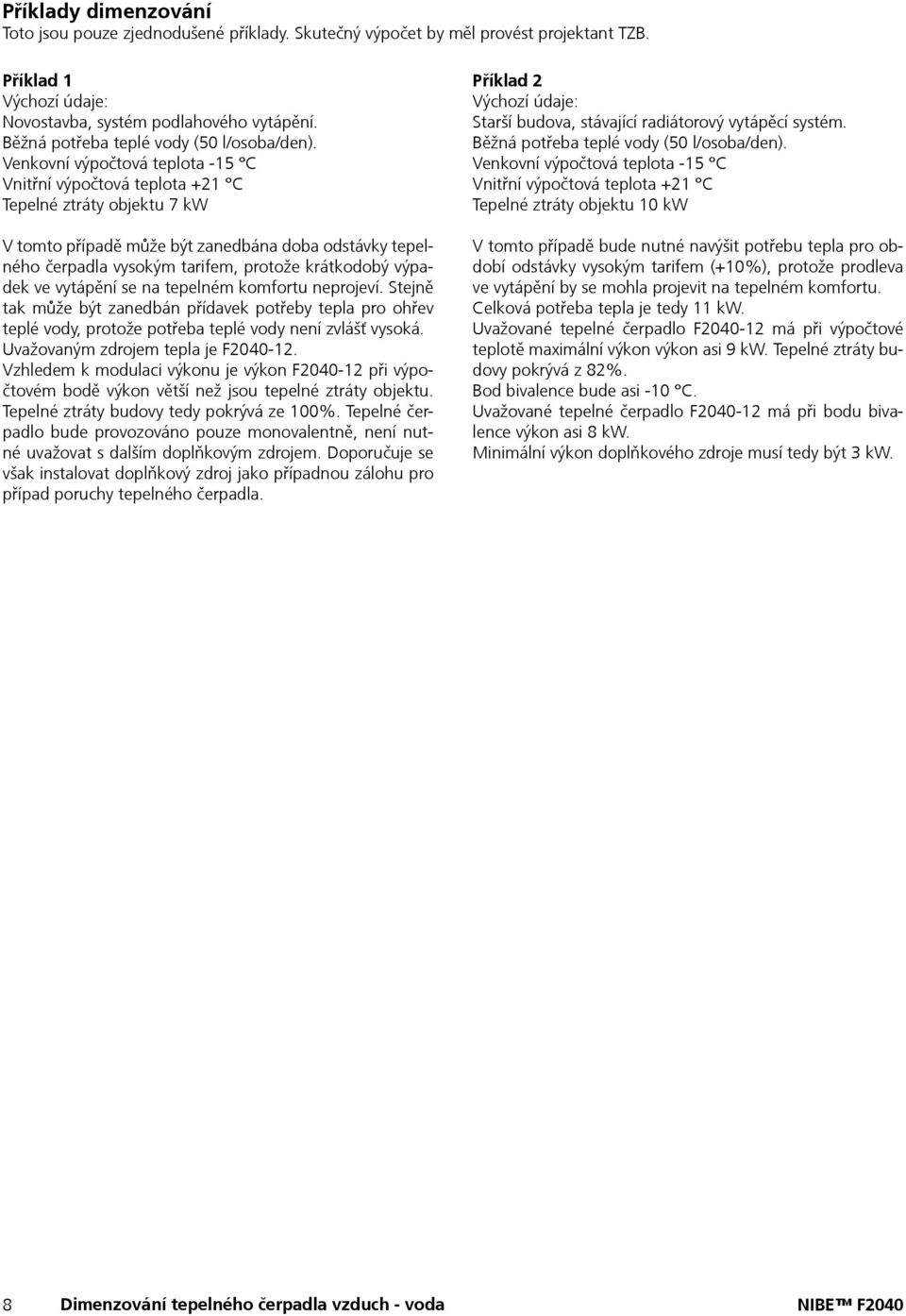

8 Příklady dimenzování Toto jsou pouze zjednodušené příklady. Skutečný výpočet by měl provést projektant TZB. Příklad 1 Výchozí údaje: Novostavba, systém podlahového vytápění. Běžná potřeba teplé vody (50 l/osoba/den). Venkovní výpočtová teplota -15 C Vnitřní výpočtová teplota +21 C Tepelné ztráty objektu 7 kw V tomto případě může být zanedbána doba odstávky tepelného čerpadla vysokým tarifem, protože krátkodobý výpadek ve vytápění se na tepelném komfortu neprojeví. Stejně tak může být zanedbán přídavek potřeby tepla pro ohřev teplé vody, protože potřeba teplé vody není zvlášť vysoká. Uvažovaným zdrojem tepla je F Vzhledem k modulaci výkonu je výkon F při výpočtovém bodě výkon větší než jsou tepelné ztráty objektu. Tepelné ztráty budovy tedy pokrývá ze 100%. Tepelné čerpadlo bude provozováno pouze monovalentně, není nutné uvažovat s dalším doplňkovým zdrojem. Doporučuje se však instalovat doplňkový zdroj jako případnou zálohu pro případ poruchy tepelného čerpadla. Příklad 2 Výchozí údaje: Starší budova, stávající radiátorový vytápěcí systém. Běžná potřeba teplé vody (50 l/osoba/den). Venkovní výpočtová teplota -15 C Vnitřní výpočtová teplota +21 C Tepelné ztráty objektu 10 kw V tomto případě bude nutné navýšit potřebu tepla pro období odstávky vysokým tarifem (+10%), protože prodleva ve vytápění by se mohla projevit na tepelném komfortu. Celková potřeba tepla je tedy 11 kw. Uvažované tepelné čerpadlo F má při výpočtové teplotě maximální výkon výkon asi 9 kw. Tepelné ztráty budovy pokrývá z 82%. Bod bivalence bude asi -10 C. Uvažované tepelné čerpadlo F má při bodu bivalence výkon asi 8 kw. Minimální výkon doplňkového zdroje musí tedy být 3 kw. 8 Dimenzování tepelného čerpadla vzduch - voda

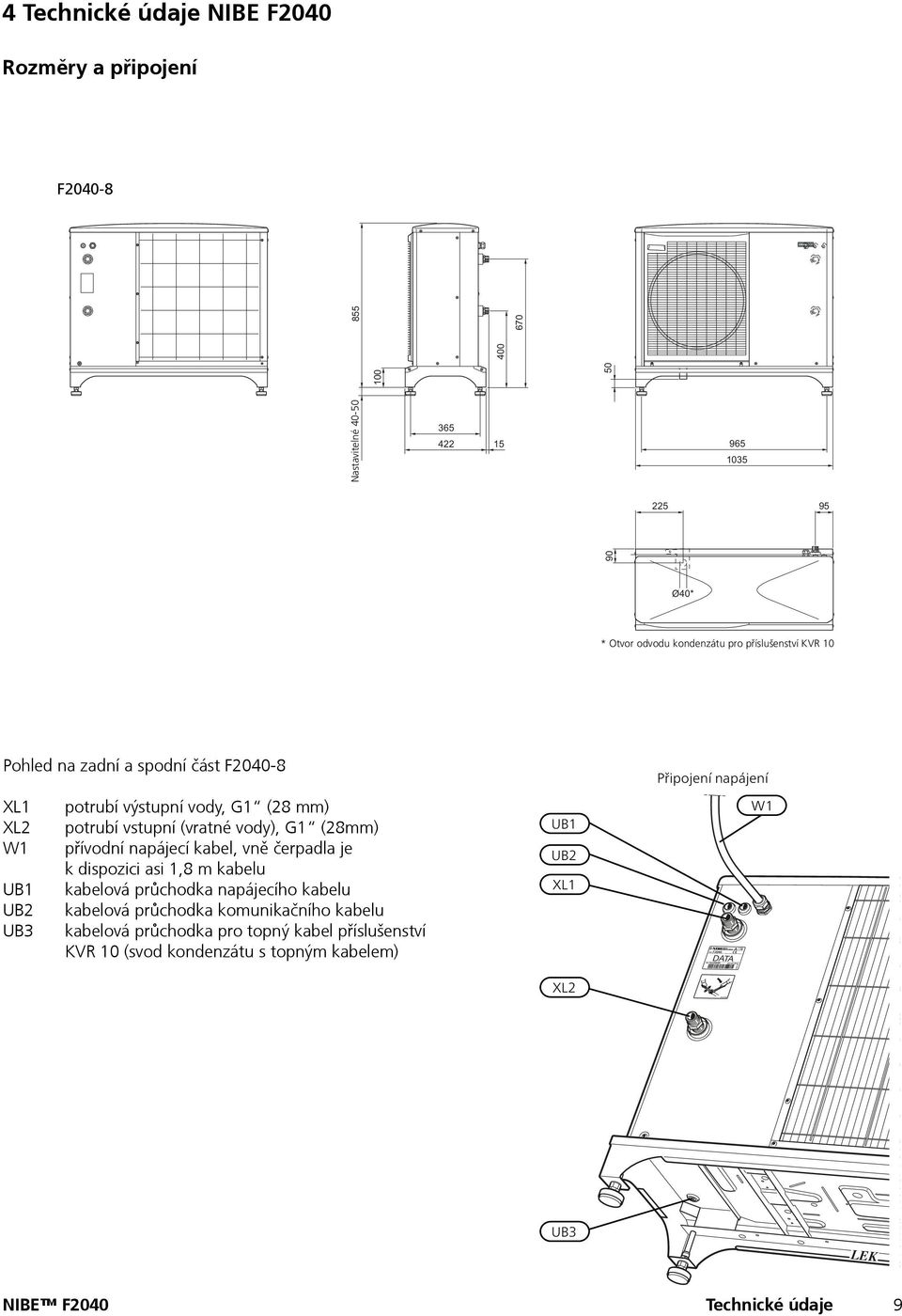

9 F Technické údaje NIBE F2040 Rozměry a připojení F Nastavitelné Ställbar Připojení 90 UPOZORNĚNÍ! Ø40* Nestíněné komunikační kabely a/nebo kabely snímačů pro externí příslušenství nesmí vést podél vysokonapěťových * Otvor odvodu kondenzátu kabelů pro příslušenství ve vzdálenosti KVR 10 menší než 20 cm, aby se zabránilo rušení. Připojení napájení F F Pohled na zadní a spodní část F XL1 XL2 W1 UB1 UB2 UB3 potrubí výstupní vody, G1 (28 mm) potrubí vstupní (vratné vody), G1 (28mm) přívodní napájecí kabel, vně čerpadla je k dispozici asi 1,8 m kabelu kabelová průchodka napájecího kabelu kabelová průchodka komunikačního kabelu kabelová průchodka pro topný kabel příslušenství KVR 10 (svod kondenzátu s topným kabelem) Nastavitelné Ställbar Vstupní napájení W1 395 Připojení napájení W1 UB1 UB2 XL XL DATA Ø40* * Otvor odvodu kondenzátu pro příslušenství KVR 10 UB3 Technické údaje 9

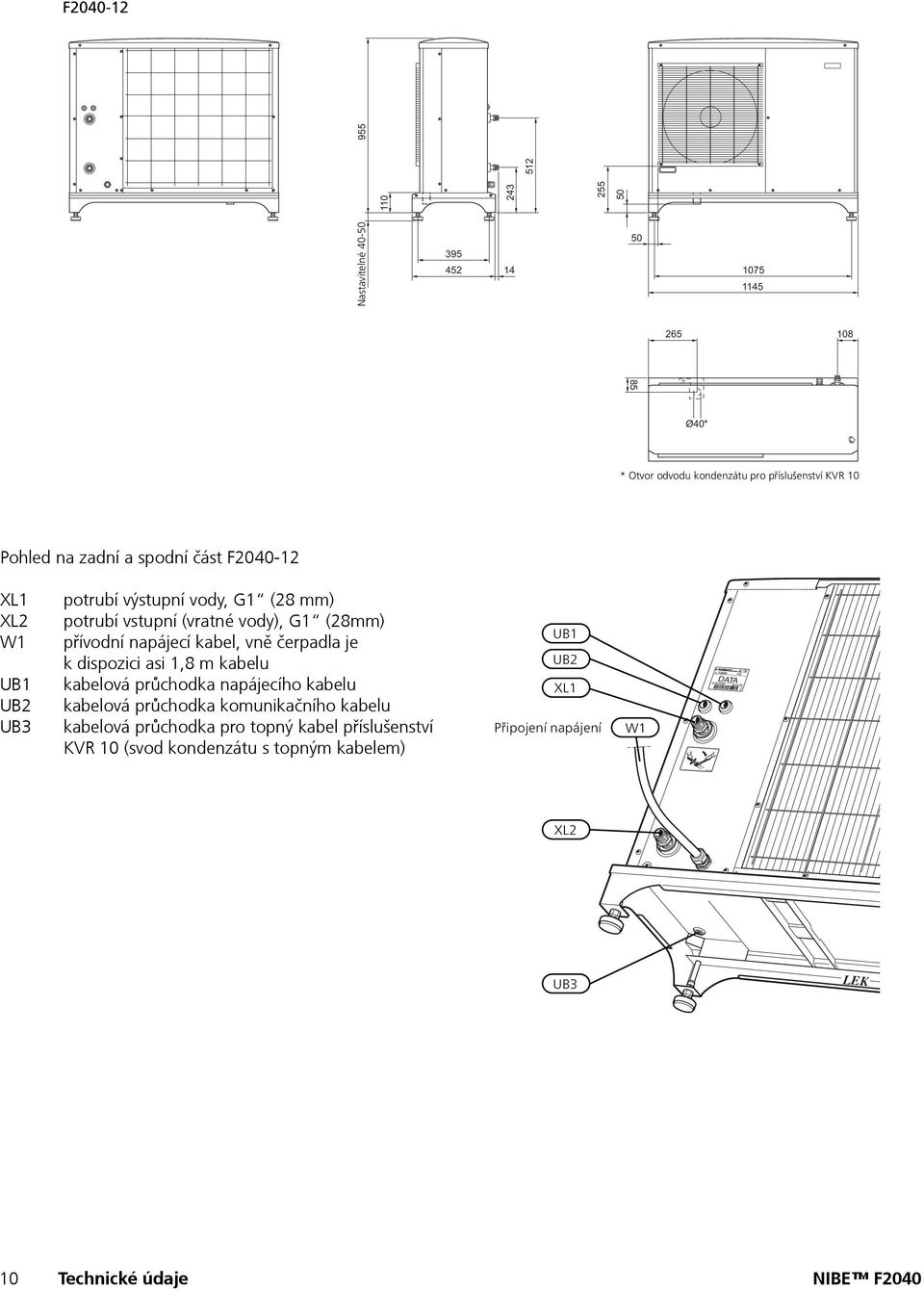

10 * Otvor odvodu kondenzátu pro příslušenství KVR 10 F Nastavitelné Ställbar Ø40* * Otvor odvodu kondenzátu pro příslušenství KVR 10 F Pohled na zadní a spodní část F XL1 XL2 W1 UB1 UB2 UB3 potrubí výstupní vody, G1 (28 mm) potrubí vstupní (vratné vody), G1 (28mm) přívodní napájecí kabel, vně čerpadla je k dispozici asi 1,8 m kabelu kabelová průchodka napájecího kabelu kabelová průchodka komunikačního kabelu kabelová průchodka pro topný kabel příslušenství KVR 10 (svod kondenzátu s topným kabelem) UB1 UB2 XL1 Připojení napájení W1 DATA Vstupní napájení W1 XL2 UB3 10 Technické údaje

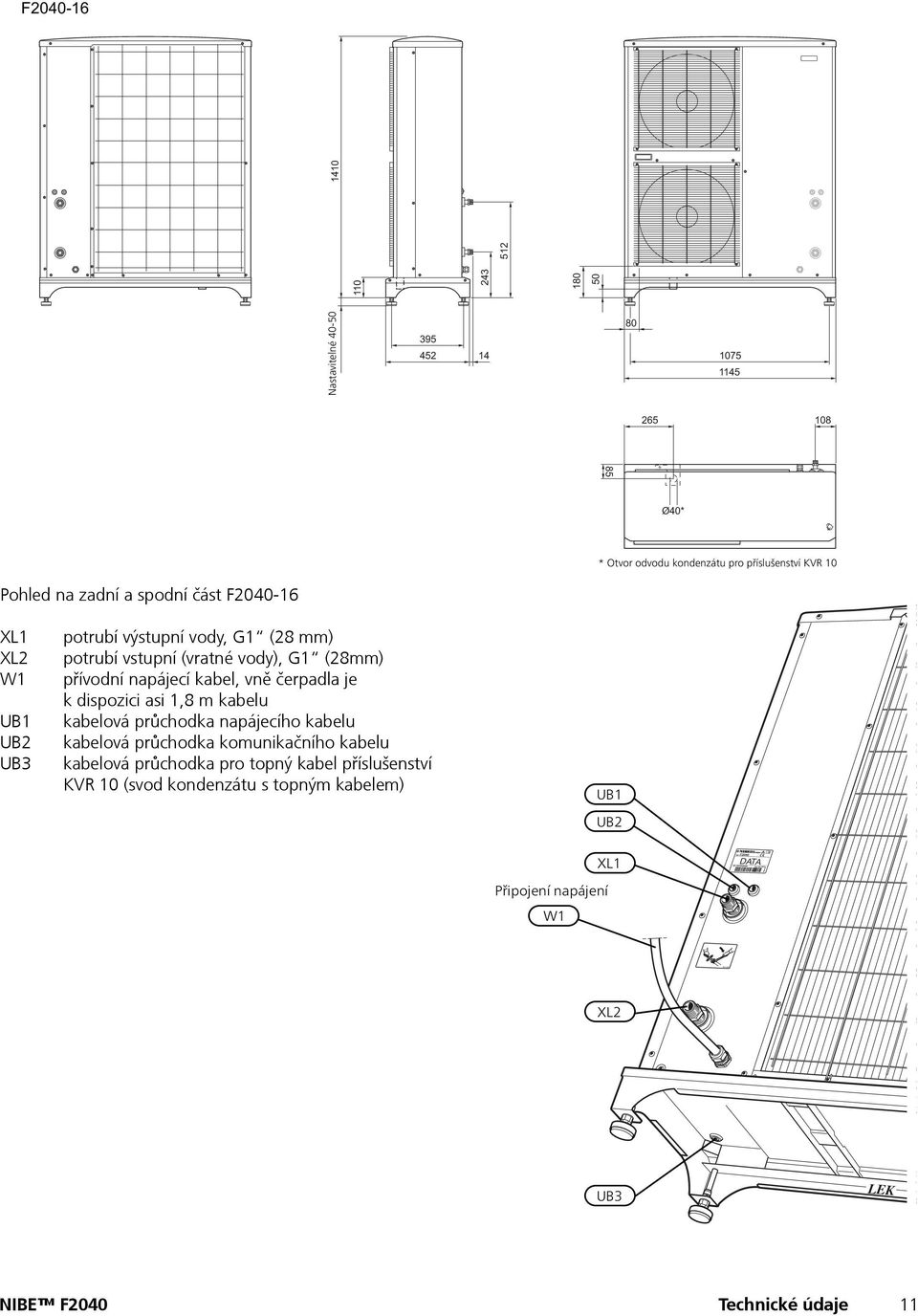

11 F Nastavitelné Ställbar Ø40* F Pohled na zadní a spodní část F * Otvor odvodu kondenzátu pro příslušenství KVR 10 XL1 XL2 W1 UB1 UB2 UB3 potrubí výstupní vody, G1 (28 mm) potrubí vstupní (vratné vody), G1 (28mm) přívodní napájecí kabel, vně čerpadla je k dispozici asi 1,8 m kabelu kabelová průchodka napájecího kabelu kabelová průchodka komunikačního kabelu kabelová průchodka pro topný kabel příslušenství KVR 10 (svod kondenzátu s topným kabelem) Vstupní napájení W1 UB1 UB2 XL1 Připojení napájení W1 DATA XL2 UB3 Součástí dodávky je vstupní napájecí kabel (W1), který je z výroby připojen ke svorkovnici X1. Vně tepelného NIBE čerpadla F2040 je k dispozici přibl. 1,8 m kabelu. Technické údaje 11 Připojte komunikační kabel (W2) (dodaný instalačním technikem) ke svorkovnici AA23-X4 a zajistěte ho dvěma kabelovými sponami, viz obrázek.

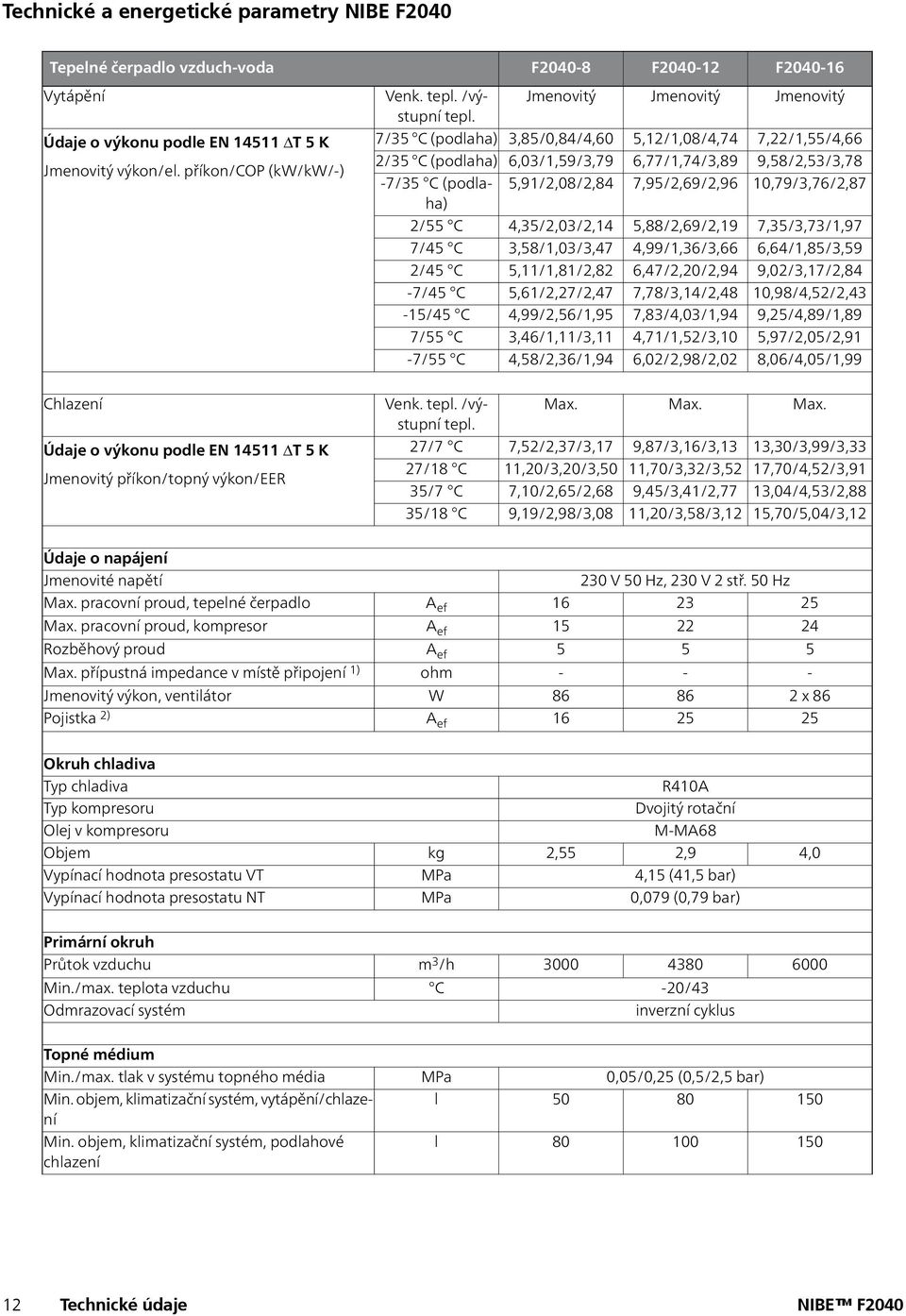

12 Technické a energetické parametry NIBE F2040 Technické specifikace Tepelné čerpadlo vzduch-voda F F F Vytápění Údaje o výkonu podle EN ΔT 5K Jmenovitý výkon/el. příkon/cop (kw/kw/-) Venk. tepl. /výstupní tepl. 7/35 C (podlaha) 2/35 C (podlaha) -7/35 C (podlaha) 2/55 C 7/45 C 2/45 C -7/45 C -15/45 C 7/55 C -7/55 C Jmenovitý 3,85/0,84/4,60 6,03/1,59/3,79 5,91/2,08/2,84 4,35/2,03/2,14 3,58/1,03/3,47 5,11/1,81/2,82 5,61/2,27/2,47 4,99/2,56/1,95 3,46/1,11/3,11 4,58/2,36/1,94 Jmenovitý 5,12/1,08/4,74 6,77/1,74/3,89 7,95/2,69/2,96 5,88/2,69/2,19 4,99/1,36/3,66 6,47/2,20/2,94 7,78/3,14/2,48 7,83/4,03/1,94 4,71/1,52/3,10 6,02/2,98/2,02 Jmenovitý 7,22/1,55/4,66 9,58/2,53/3,78 10,79/3,76/2,87 7,35/3,73/1,97 6,64/1,85/3,59 9,02/3,17/2,84 10,98/4,52/2,43 9,25/4,89/1,89 5,97/2,05/2,91 8,06/4,05/1,99 Chlazení Údaje o výkonu podle EN ΔT 5K Jmenovitý příkon/topný výkon/eer Venk. tepl. /výstupní tepl. 27/7 C 27/18 C 35/7 C 35/18 C Max. 7,52/2,37/3,17 11,20/3,20/3,50 7,10/2,65/2,68 9,19/2,98/3,08 Max. 9,87/3,16/3,13 11,70/3,32/3,52 9,45/3,41/2,77 11,20/3,58/3,12 Max. 13,30/3,99/3,33 17,70/4,52/3,91 13,04/4,53/2,88 15,70/5,04/3,12 Údaje o napájení Jmenovité napětí Max. pracovní proud, tepelné čerpadlo Max. pracovní proud, kompresor Rozběhový proud Max. přípustná impedance v místě připojení 1) Jmenovitý výkon, ventilátor Pojistka 2) A ef A ef A ef ohm W A ef V 50 Hz, 230 V 2 stř. 50 Hz x Okruh chladiva Typ chladiva Typ kompresoru Olej v kompresoru Objem Vypínací hodnota presostatu VT Vypínací hodnota presostatu NT kg MPa MPa 2,55 R410A Dvojitý rotační M-MA68 2,9 4,15 (41,5 bar) 0,079 (0,79 bar) 4,0 Primární okruh Průtok vzduchu Min./max. teplota vzduchu Odmrazovací systém m 3 /h C /43 inverzní cyklus 6000 Topné médium Min./max. tlak v systému topného média Min. objem, klimatizační systém, vytápění/chlazení Min. objem, klimatizační systém, podlahové chlazení MPa l l ,05/0,25 (0,5/2,5 bar) Kapitola 9 Technické údaje 12 Technické údaje

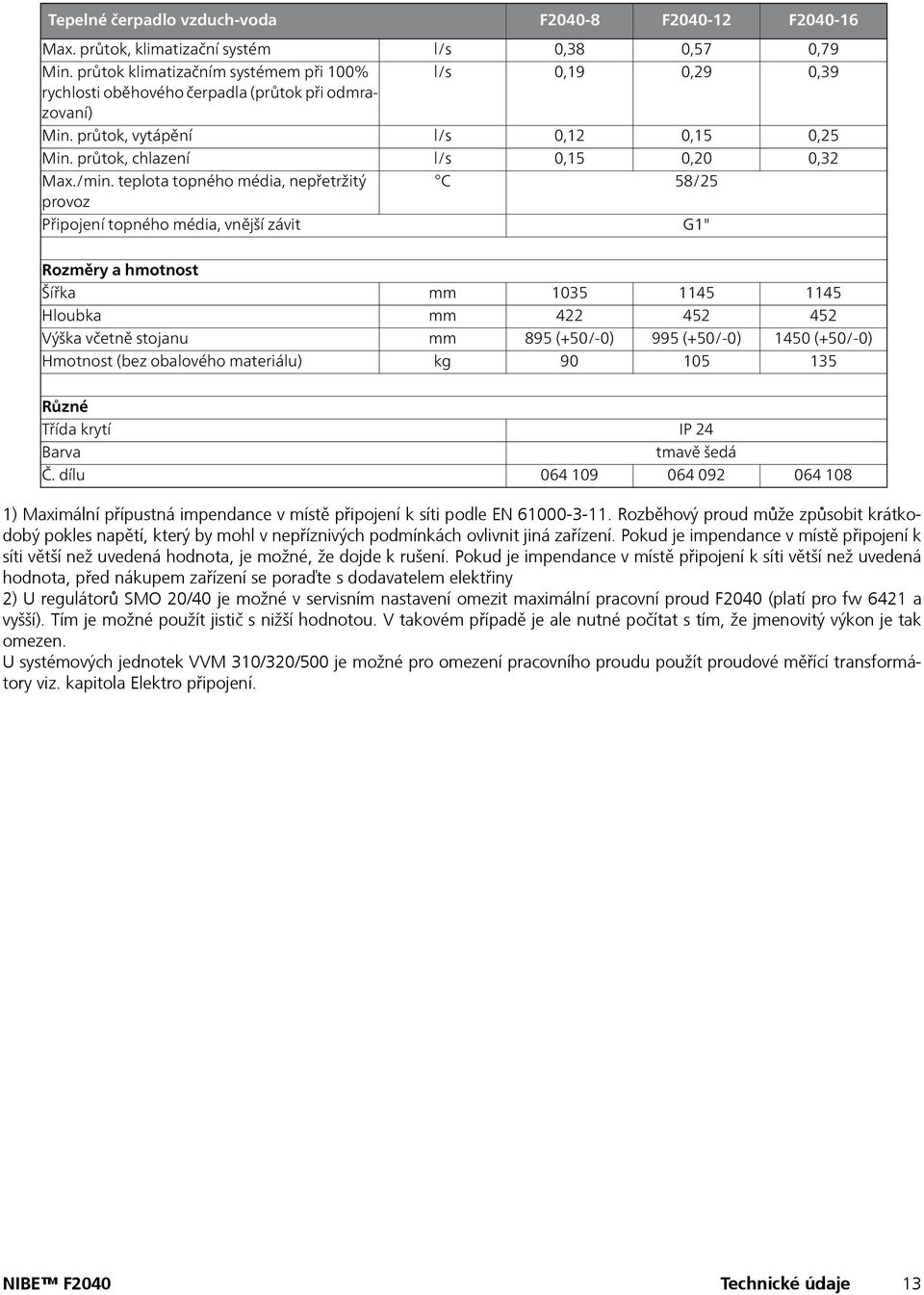

13 Tepelné čerpadlo vzduch-voda F F F Max. průtok, klimatizační systém Min. průtok klimatizačním systémem při 100% rychlosti oběhového čerpadla (průtok při odmrazovaní) Min. průtok, vytápění Min. průtok, chlazení Max./min. teplota topného média, nepřetržitý provoz Připojení topného média, vnější závit l/s l/s l/s l/s C 0,38 0,19 0,12 0,15 0,57 0,29 0,15 0,20 58/25 G1" 0,79 0,39 0,25 0,32 Rozměry a hmotnost Šířka Hloubka Výška včetně stojanu Hmotnost (bez obalového materiálu) mm mm mm kg (+50/-0) (+50/-0) (+50/-0) 135 Různé Třída krytí Barva Č. dílu IP 24 tmavě šedá ) Maximální přípustná impendance v místě připojení k síti podle EN Rozběhový proud může způsobit krátkodobý pokles napětí, Rozběhový který proud by mohl můžev způsobit nepříznivých krátkodobý podmínkách pokles ovlivnit jiná zařízení. Pokud je impendance v místě připojení k 1)Max. přípustná impedance v místě připojení k síti podle EN síti větší napětí, než který uvedená by mohl hodnota, v nepříznivých je možné, podmínkách že dojde ovlivnit k jiná rušení. Pokud je impendance v místě připojení k síti větší než uvedená zařízení. Pokud je impedance v místě připojení k síti větší než hodnota, uvedená před hodnota, nákupem je možné, zařízení že dojde se kporaďte rušení. Pokud s dodavatelem je impedance regulátorů v místě připojení SMO k20/40 síti větší je než možné uvedená v servisním hodnota, před nastavení náku- omezit maximální pracovní proud F2040 (platí pro fw 6421 a elektřiny 2) U pem zařízení se poraďte s dodavatelem elektřiny. vyšší). Tím je možné použít jistič s nižší hodnotou. V takovém případě je ale nutné počítat s tím, že jmenovitý výkon je tak omezen. 2)Jmenovitý výkon je omezen nižším jištěním. U systémových jednotek VVM 310/320/500 je možné pro omezení pracovního proudu použít proudové měřící transformátory viz. kapitola Elektro připojení. Kapitola 9 Technické údaje 43 Technické údaje 13

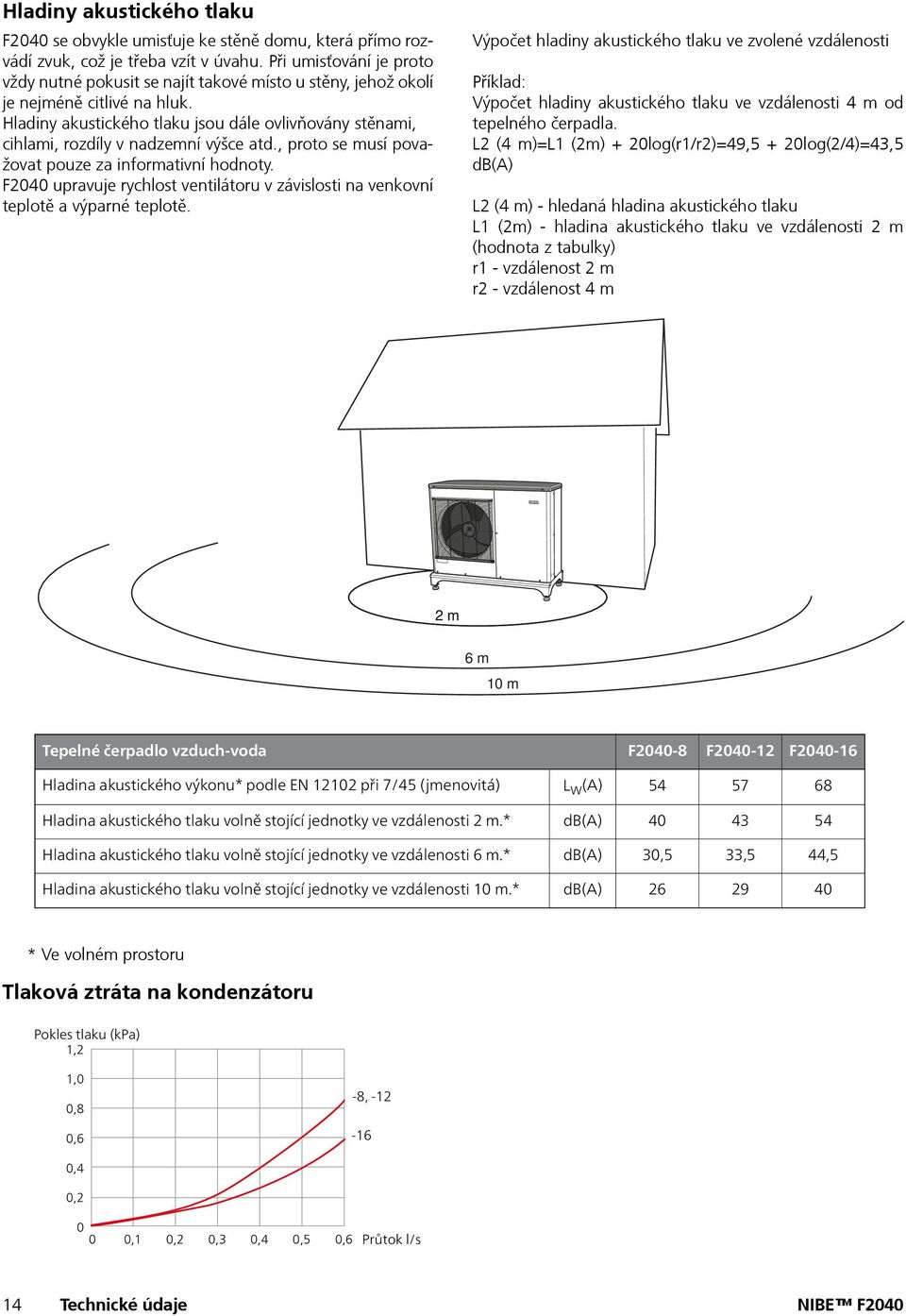

14 Hladiny akustického tlaku F2040 se obvykle umisťuje ke stěně domu, která přímo rozvádí zvuk, což je třeba vzít v úvahu. Při umisťování je proto vždy nutné pokusit se najít takové místo u stěny, jehož okolí je nejméně citlivé na hluk. Hladiny akustického tlaku jsou dále ovlivňovány stěnami, cihlami, rozdíly v nadzemní výšce atd., proto se musí považovat pouze za informativní hodnoty. F2040 upravuje rychlost ventilátoru v závislosti na venkovní teplotě a výparné teplotě. Hladiny akustického tlaku F2040 se obvykle umisťuje ke stěně domu, která přímo rozvádí zvuk, což je třeba vzít v úvahu. Při umisťování se proto vždy musíte pokusit najít takové místo u stěny, jehož okolí je nejméně citlivé na hluk. Výpočet hladiny akustického tlaku ve zvolené vzdálenosti Příklad: Výpočet hladiny akustického tlaku ve vzdálenosti 4 m od tepelného čerpadla. L2 (4 m)=l1 (2m) + 20log(r1/r2)=49,5 + 20log(2/4)=43,5 db(a) L2 Hladiny (4 m) akustického - hledaná hladina tlaku jsou akustického dále ovlivňovány tlaku stěnami, (2m) cihlami, - hladina rozdíly vakustického nadzemní výšce tlaku atd., ve proto vzdálenosti se 2 m L1 (hodnota musí považovat z tabulky) pouze za informativní hodnoty. r1 F vzdálenost upravuje2 rychlost m ventilátoru v závislosti na r2 okolní - vzdálenost teplotě a4 výparné m teplotě. 2 m 6 m 10 m Tepelné čerpadlo vzduch-voda F F F Hladina akustického výkonu* podle EN při 7/45 (jmenovitá) L W (A) Hladina akustického tlaku volně stojící jednotky ve vzdálenosti 2 m.* db(a) Hladina akustického tlaku volně stojící jednotky ve vzdálenosti 6 m.* db(a) 30,5 33,5 44,5 Hladina akustického tlaku volně stojící jednotky ve vzdálenosti 10 m.* db(a) ** Ve Volné volném místo prostoru Tlaková ztráta na kondenzátoru tnými u epely na aby dy je Pokles Tryckfall tlaku (kpa) (kpa) 1,2 1,0 0,8 0,6 0,4 0,2-8, ,1 0,2 0,3 0,4 0,5 0,6 Průtok l/s k v řenos ven- ain- 14 -EB101 Technické údaje -FL10

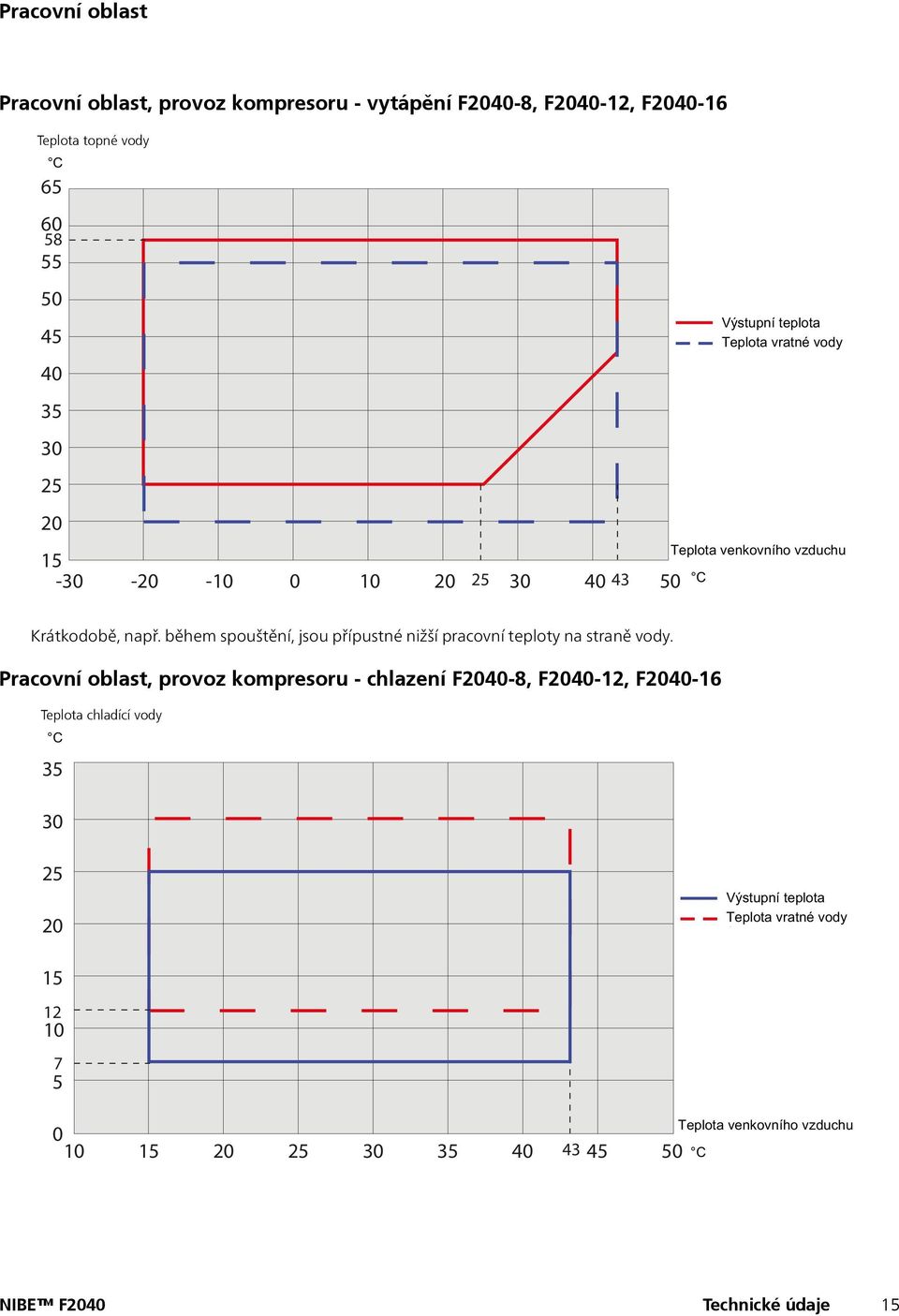

15 Pracovní oblast Pracovní Pracovní oblast, rozsah, provoz kompresoru -- vytápění F2040-8, F , F Teplota topné vody Krátkodobě, např. během spouštění, jsou přípustné nižší pracovní teploty na straně vody. Pracovní oblast, rozsah, provoz kompresoru -- chlazení F2040-8, F , F Teplota chladící vody Kapitola 9 Technické údaje Technické údaje 15

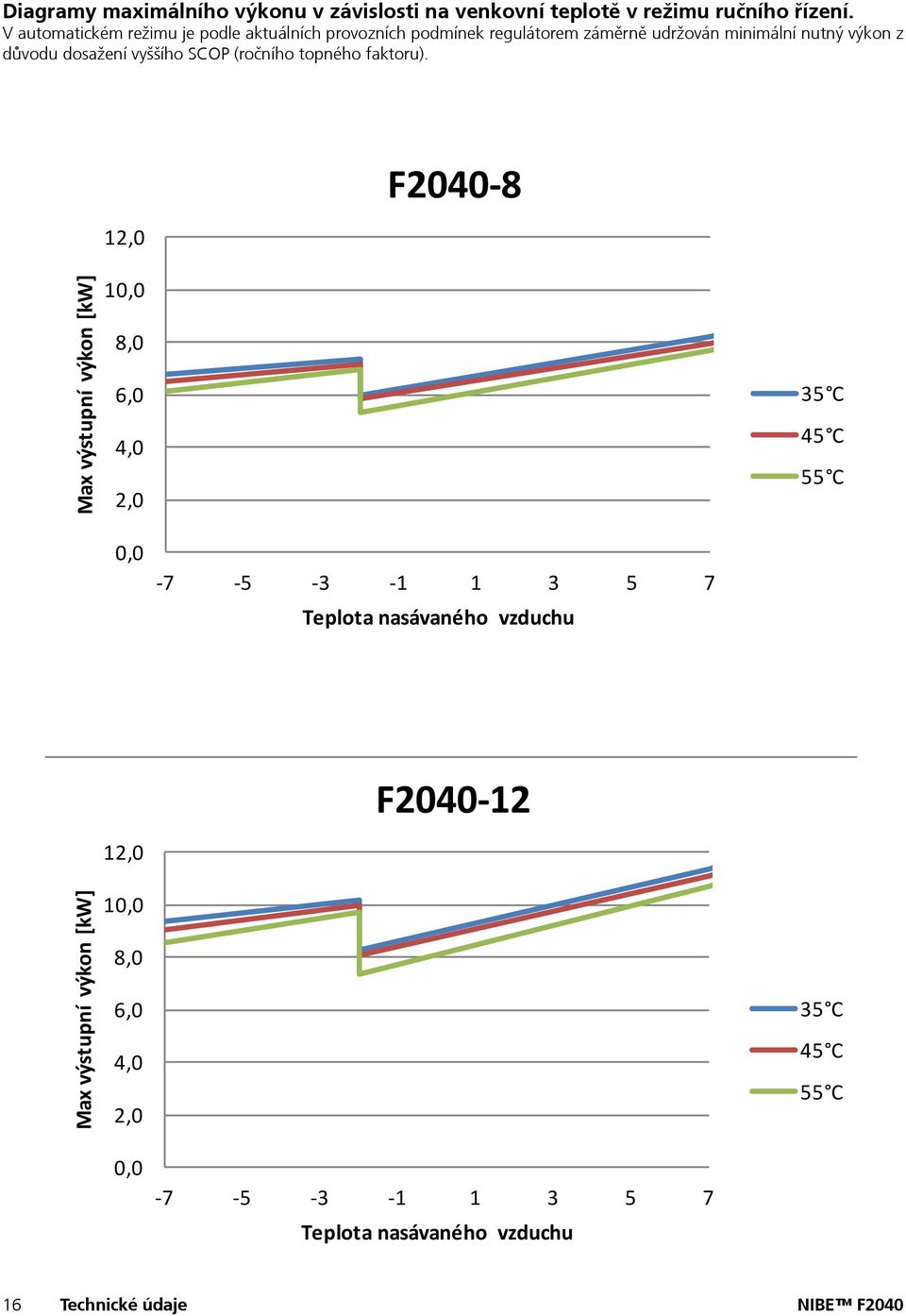

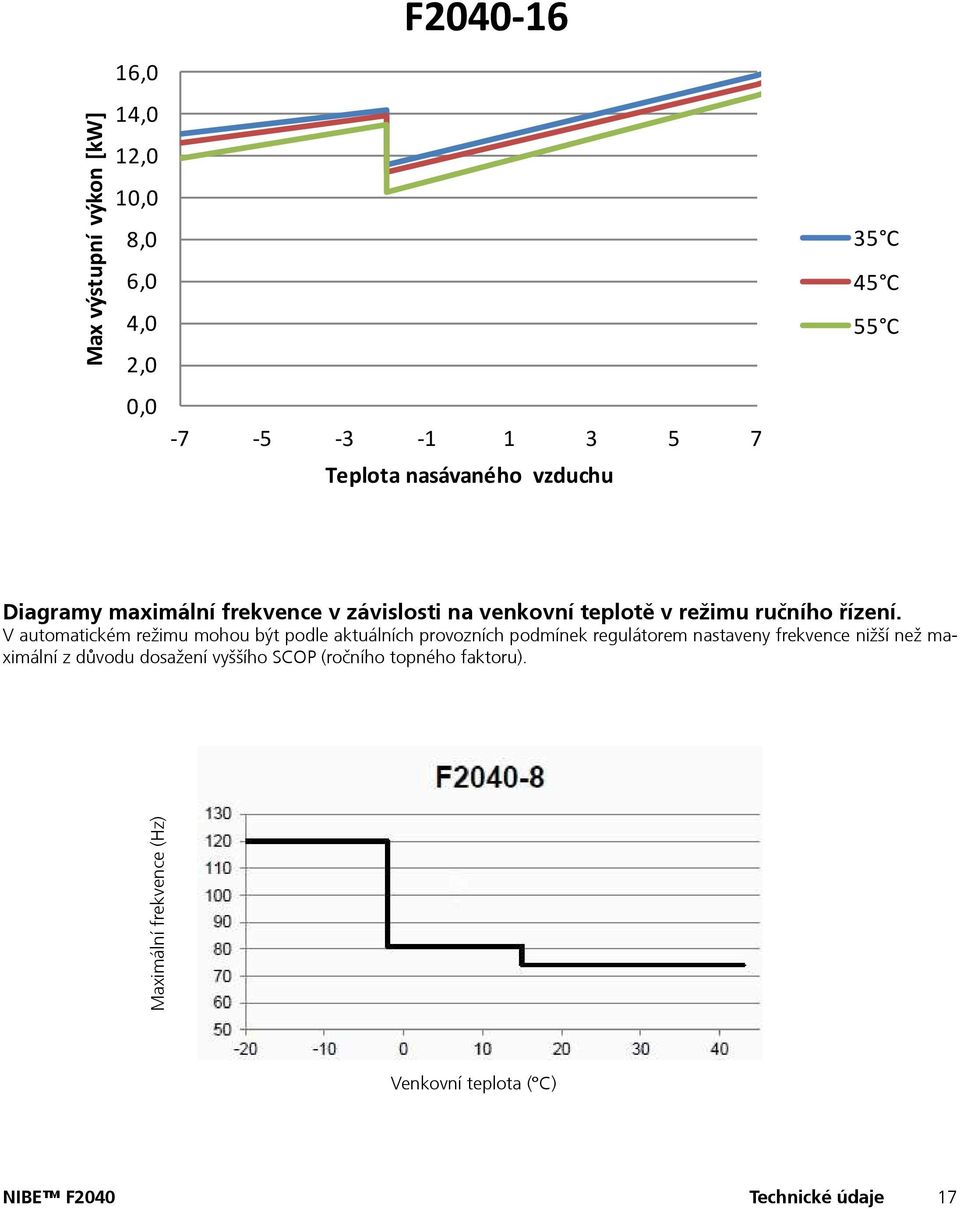

16 Diagramy maximálního výkonu v závislosti na venkovní teplotě v režimu ručního řízení. V automatickém režimu je podle aktuálních provozních podmínek regulátorem záměrně udržován minimální nutný výkon z důvodu dosažení vyššího SCOP (ročního topného faktoru). 12,0 F Max výstupní výkon [kw] 10,0 8,0 6,0 4,0 2,0 35 C 45 C 55 C 0, Teplota nasávaného vzduchu F Max výstupní výkon [kw] 12,0 10,0 8,0 6,0 4,0 2,0 35 C 45 C 55 C 0, Teplota nasávaného vzduchu 16 Technické údaje

17 Max výstupní výkon [kw] 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0,0 F Teplota nasávaného vzduchu 35 C 45 C 55 C Diagramy maximální frekvence v závislosti na venkovní teplotě v režimu ručního řízení. V automatickém režimu mohou být podle aktuálních provozních podmínek regulátorem nastaveny frekvence nižší než maximální z důvodu dosažení vyššího SCOP (ročního topného faktoru). Maximální frekvence (Hz) Venkovní teplota ( C) Technické údaje 17

18 Maximální frekvence (Hz) Venkovní teplota ( C) Maximální frekvence (Hz) Venkovní teplota ( C) 18 Technické údaje

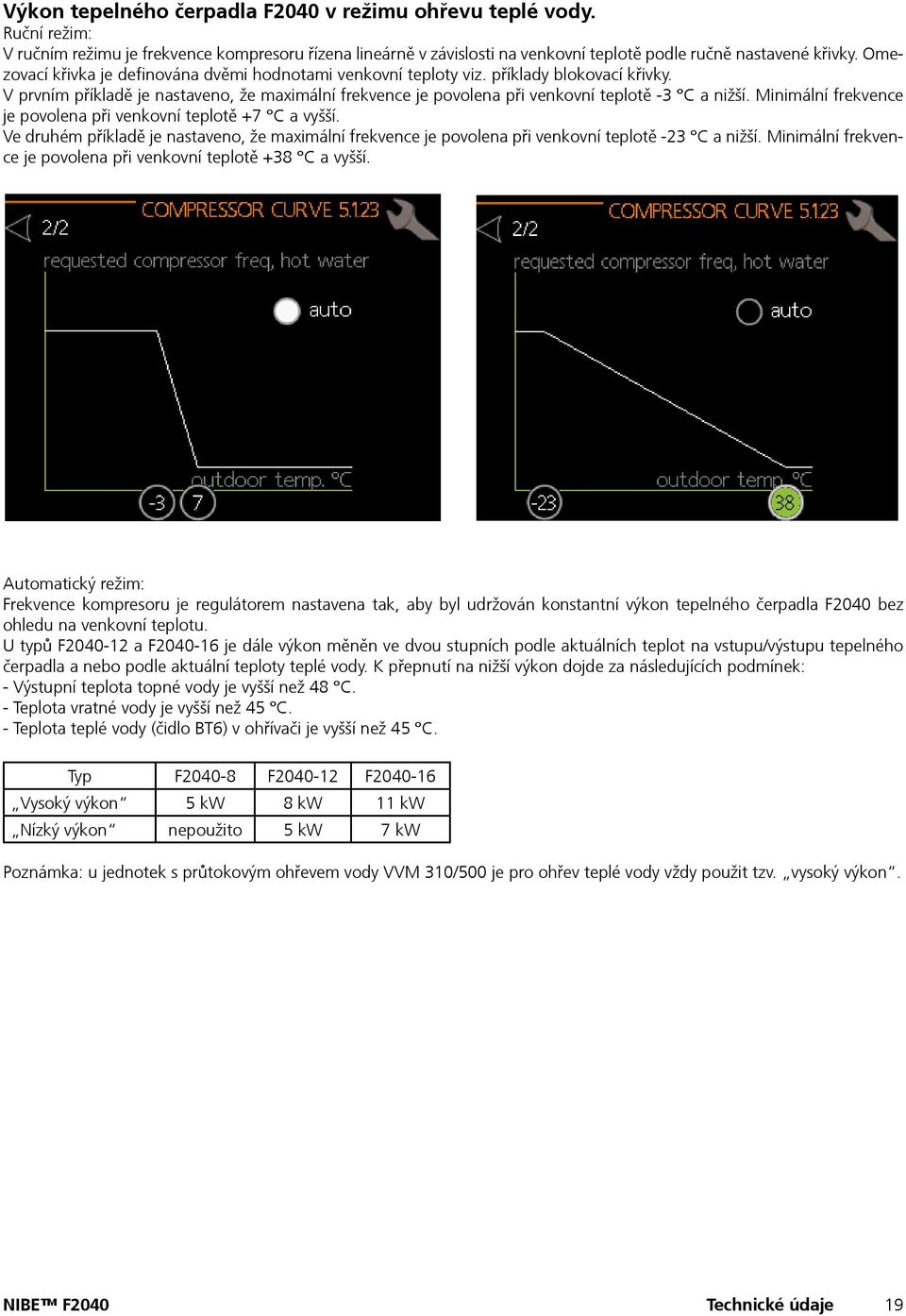

19 Výkon tepelného čerpadla F2040 v režimu ohřevu teplé vody. Ruční režim: V ručním režimu je frekvence kompresoru řízena lineárně v závislosti na venkovní teplotě podle ručně nastavené křivky. Omezovací křivka je definována dvěmi hodnotami venkovní teploty viz. příklady blokovací křivky. V prvním příkladě je nastaveno, že maximální frekvence je povolena při venkovní teplotě -3 C a nižší. Minimální frekvence je povolena při venkovní teplotě +7 C a vyšší. Ve druhém příkladě je nastaveno, že maximální frekvence je povolena při venkovní teplotě -23 C a nižší. Minimální frekvence je povolena při venkovní teplotě +38 C a vyšší. Automatický režim: Frekvence kompresoru je regulátorem nastavena tak, aby byl udržován konstantní výkon tepelného čerpadla F2040 bez ohledu na venkovní teplotu. U typů F a F je dále výkon měněn ve dvou stupních podle aktuálních teplot na vstupu/výstupu tepelného čerpadla a nebo podle aktuální teploty teplé vody. K přepnutí na nižší výkon dojde za následujících podmínek: - Výstupní teplota topné vody je vyšší než 48 C. - Teplota vratné vody je vyšší než 45 C. - Teplota teplé vody (čidlo BT6) v ohřívači je vyšší než 45 C. Typ F F F Vysoký výkon 5 kw 8 kw 11 kw Nízký výkon nepoužito 5 kw 7 kw Poznámka: u jednotek s průtokovým ohřevem vody VVM 310/500 je pro ohřev teplé vody vždy použit tzv. vysoký výkon. Technické údaje 19

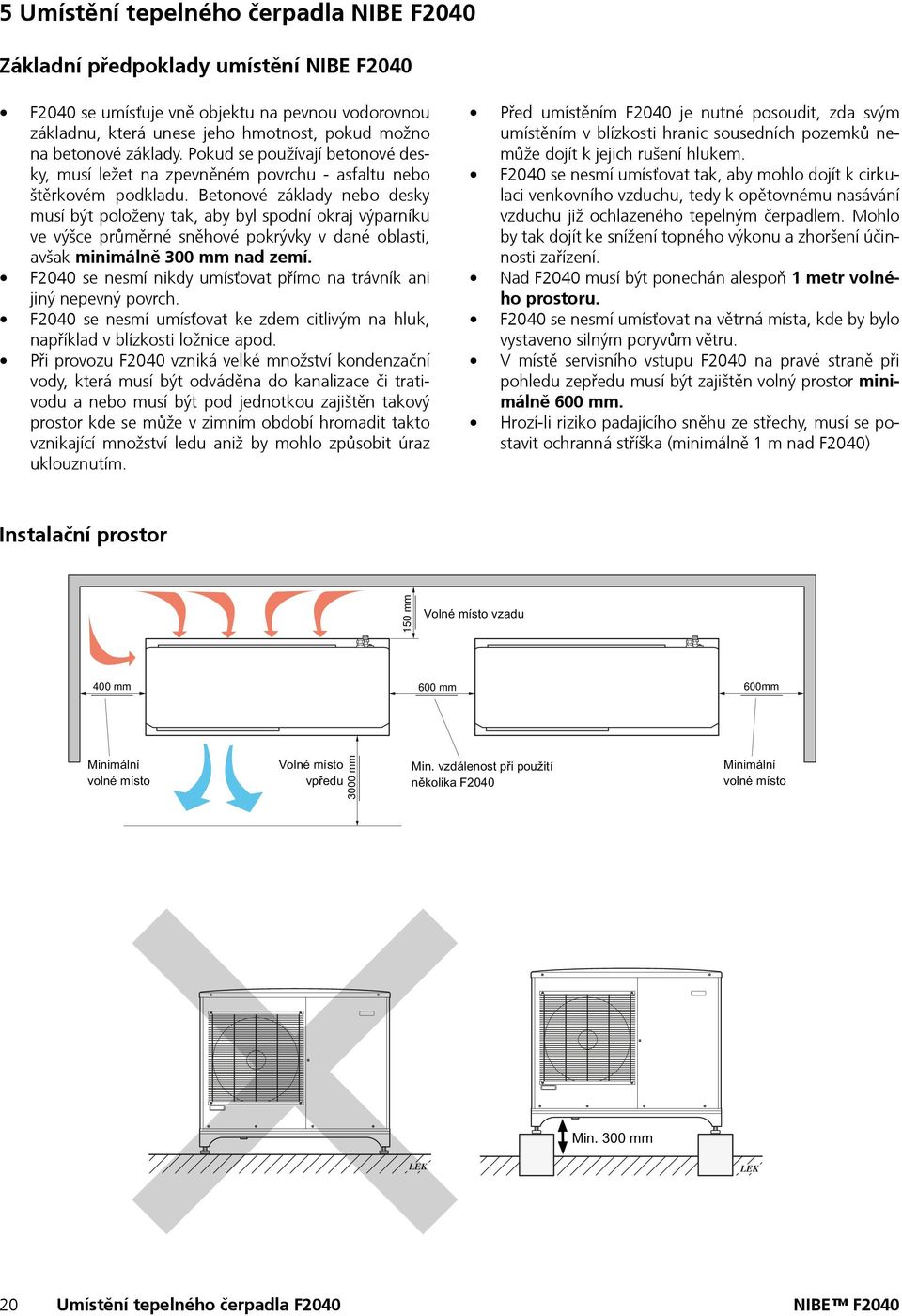

20 F2040 se musí přepravovat a skladovat svisle. 9 Technické údaje Ställbar mm Před umístěním F2040 je nutné posoudit, zda svým umístěním v blízkosti hranic sousedních pozemků ne- F2040 se nesmí umísťovat tak, aby mohlo dojít k cirkulaci venkovního vzduchu, tedy k opětovnému nasávání vzduchu již ochlazeného tepelným čerpadlem. Mohlo by tak dojít ke snížení topného výkonu a zhoršení účin Nad F2040 musí být ponechán alespoň 1 metr volné- F2040 se nesmí umísťovat na větrná místa, kde by bylo vystaveno silným poryvům větru. V místě servisního vstupu F2040 na pravé straně při 108 pohledu zepředu musí být zajištěn volný prostor mini- Hrozí-li riziko padajícího sněhu ze střechy, musí se postavit ochranná stříška (minimálně 1 m nad F2040) Fritt utrymme bakom Výparník by měl být chráněn před přímým větrem. 400 mm 600mm Minimalt fritt utrymme Montáž 5 Umístění tepelného čerpadla NIBE F2040 Rozměry Základní předpoklady a připojení Umístěte umístění F2040 NIBE F2040 ven na pevnou vodorovnou základu, F2040 se umísťuje vně objektu která na pevnou unesevodorovnou jeho hmotnost, pokud možno na základnu, která unese betonové jeho hmotnost, základy. pokud možno Pokud se používají betonové na betonové základy. Pokud se používají betonové desky, musí ležet na zpevněném desky, musí povrchu ležet - asfaltu nanebo asfaltu nebo štěrkovém podklamůže dojít k jejich rušení hlukem. štěrkovém podkladu. Betonové základy nebo desky du. musí být položeny tak, aby byl spodní okraj výparníku ve výšce průměrné sněhové pokrývky v dané oblasti, Betonové základy nebo desky musí být položené avšak minimálně 300 mm nad zemí. nosti zařízení. F2040 se nesmí nikdy tak, umísťovat aby byl přímo spodní na trávník okraj ani výparníku ve výšce 50 průměrné sněhové ke zdem citlivým pokrývky na hluk, v dané oblasti, avšak minimál jiný nepevný povrch. 395 ho prostoru. F2040 se nesmí umísťovat 1145 například v blízkosti ložnice apod. ně 300 mm nad zemí. Při provozu F2040 vzniká velké množství kondenzační 265 vody, která musí být odváděna do kanalizace či trativodu a nebo musí být pod jednotkou zajištěn takový málně 600 mm. F2040 se nesmí umisťovat ke zdem citlivým na hluk, prostor kde se může například v zimním období vedle hromadit ložnice. takto vznikající množství ledu aniž by mohlo způsobit úraz uklouznutím. Také se ujistěte, že umístění nebude rušit sousedy. Ø40* F2040 se nesmí umisťovat tak, aby mohlo dojít k Instalační prostor recirkulaci venkovního vzduchu. Mohlo by dojít ke snížení výkonu a zhoršení účinnosti. * Vyžaduje příslušenství KVR 10. Umístěte F2040 k výparníku tak, aby byl chráněn před větrem. 600 mm Může vznikat velké množství kondenzační vody a sněhové vody z rozmrazování. Min. avstånd Kondenzační voda vid användning se musí odvádět do výpusti av flera F2040apod. (viz str. 6). Během instalace je třeba dávat pozor, aby se tepelné čerpadlo nepoškrábalo. Fritt utrymme framför 3000 mm 85 Minimalt fritt utrymme Hrozí-li riz stavit och tepelného 26 Kapitola 9 Technické údaje 20 Neumisťujte F2040 přímo na trávník ani jiný nepevný povrch. Umístění tepelného čerpadla F2040

21 Základ pod F2040 Příklad provedení betonového základu pod F a F Rozměry v mm. Odlišné rozměry pro variantu F jsou uvedeny v závorkách. 395 (365)* 565 (535)* 1075 (965)* 925 (815)* min. 150 min. 110 min.300 * Hodnoty v závorkách jsou platné pro F (965)* 925 (815)* Umístění tepelného čerpadla F

22 400 ání a adla. adla odvákde Ohřívač odkapávací mísy, regulace Zajištění odvodu kondenzátu Ohřívač odkapávací mísy je napájen, pokud je splněna některá z následujících podmínek: Kondenzační voda (až 50 l/den), která se hromadí v odkapní vaně, se musí odvádět trubkou do vhodné výpus- 1. Je aktivován pracovní režim Vytápění a Teplá voda. ti; doporučuje se co nejkratší cesta ven. Úsek 2. Kompresor potrubí, který je v provozu by mohl nejméně zamrzat, 30 se minut musí od ohřívat posledního kabelem, spuštění aby se. předešlo zamrznutí. topným 3. Okolní teplota je nižší než 1 C. Doporučené alternativy Vsakovací jímka Potrubí s topným kabelem není součástí dodávky. Je třeba použít příslušentsví KVR 10. Izolace trubky odvodu kondenzátu se musí těsně dotýkat spodní části odkapní vany. Na obrázcích je zobrazeno F Příklady jsou platné i pro varianty F a F Vnitřní výpust dvod ušen- M fri se ného Frostfritt Dod očin- erna- zátu. madí výpus- Je-li v domě sklep, vsakovací jímka se musí umístit tak, aby kondenzovaná voda neovlivňovala dům. Jinak lze vsakovací jímku umístit přímo pod tepelné čerpadlo. Výstup trubky na odvod kondenzátu musí být v nezámrzné hloubce. Kondenzovaná voda se odvádí do vnitřní výpusti (podléhající místním nařízením a předpisům). Veďte potrubí dolů od F2040. Potrubí na odvod kondenzátu musí mít sifon, aby se zabránilo cirkulaci vzduchu v potrubí. Odtok z okapu 2 pruž těsněn Ods hřívat. t v taitř buízení a ci užijte dvod Frostfritt djup 22 Umístění tepelného čerpadla F2040 Výstup trubky na odvod kondenzátu musí být v nezámrzné hloubce. Veďte potrubí dolů od F2040. Potrubí na odvod kondenzátu musí mít sifon, aby se zabránilo cirkulaci vzduchu v potrubí. Instalační prostor Vzdálenost mezi F2040 a domem musí být alespoň 150 mm. Nad F2040 musí být alespoň jeden metr volného prostoru.

23 Ochrana před sněhem a ledem Příklad ochrany před padajícím sněhem a ledem. Minimální výška 1m nad F2040. Na obrázku je zobrazeno F Provedení je platné i pro F a F min. 1 m Umístění tepelného čerpadla F

24 6 Připojení k topnému systému Všeobecné informace Instalace potrubí se musí provést v souladu s platnými normami a směrnicemi. F2040 může pracovat s maximální teplotou topné vody na výstupu až 58 C a teplota vratné vody může být až 55 C. F2040 není vybaveno externími uzavíracími ventily na straně vody; tyto ventily musí být nainstalovány, aby se v budoucnu usnadnil servis. F2040 není vybaveno expanzní nádobou. Doporučuje se osadit okruh tlakoměrem. Musí být instalován pojistný ventil. Objem vody. Při zapojování s F2040 se doporučuje minimální dostupný aktivní objem systému podle níže uvedené tabulky. Před připojením tepelného čerpadla ke stávajícímu topnému systému se doporučuje vypláchnout potrubí, aby nedošlo k poškození součástí nečistotami. Minimální objem vody v systému F F F Minimální objem vody, topení (l) Minimální objem vody, podlahové chlazení (l) Připojení potrubí Plnící čerpadlo Pokud není F2040 připojeno k vnitřní systémové jednotce NIBE VVM, je nutné instalovat samostatné plnicí čerpadlo. Plnící čerpadlo se připojuje na vratné potrubí F2040. Ochranu proti zamrznutí (protočení čerpadla) zajišťuje regulátor NIBE SMO nebo vnitřní systémová jednotka NIBE VVM podle venkovní teploty. Jako alternativní ochranu proti zamrznutí je možné připojit tepelné čerpadlo k vloženému okruhu s tepelným výměníkem, čerpadlem a vodou s nemrznoucí směsí. DATA Tepelná izolace všec třeb před Dalš www Přip Poky ném 37 se F2040 lze připojit k topnému systému podle jednoho z mnoha řešení, které jsou uvedeny v této příručce. Další alternativy jsou dostupné na - Docking. Tepelné čerpadlo se musí odvzdušňovat přes horní přípojku (XL1) pomocí odvzdušňovacího ventilku na dodané pružné hadici. Dodaný filtr nečistot se musí nainstalovat před přívod, tzn. před spodní přípojku (XL2) na F2040. Veškeré venkovní potrubí musí být tepelně izolováno potrubní izolací o tloušťce stěny alespoň 19 mm. Nainstalujte uzavírací a vypouštěcí ventily, aby bylo možné vypustit F2040 v případě delších výpadků napájení. Dodané pružné hadice slouží jako tlumiče vibrací. Pružné hadice se instalují s ohyby, které tlumí vibrace viz. obrázek. 24 Připojení k topnému systému

25 Připojení Nestíněné komunikační kabely a/nebo kabely snímačů pro externí příslušenství nesmí vést podél vysokonapěťových kabelů ve vzdálenosti menší než 20 cm, aby se zabránilo rušení. 7 Elektro zapojení Všeobecné Připojeníinformace napájení Tepelné čerpadlo se nesmí zapojovat bez svolení dodavatele elektřiny a musí být zapojeno osobou s dostatečnou kvalifikací podle platných norem. Použitý jistič, musí mít charakteristiku C (kvůli startu motoru kompresoru). Dimenzování jističe najdete v oddílu Technické specifikace. F2040 nemá vícepólový jistič na přívodu elektrického napájení. Kabel tepelného čerpadla se musí připojit k jističi se vzdáleností kontaktů alespoň 3 mm. Je-li budova vybavena proudovým chráničem, tepelné čerpadlo musí být vybaveno samostatným proudovým chráničem. Musí se použít vstupní napájení 230 V AC 50Hz 9VWXSQ QDS MHQ přiváděné z domovního rozváděče. Je-li třeba provést zkoušku izolace v budově, odpojte : tepelné čerpadlo. F Komunikační kabel (W2) se přivádí zadní stěnou průchodkou UB2. Komunikační kabel se vede do vnitřní systémové jednotky NIBE VVM nebo regulátoru NIBE SMO. 1,8 m kabelu hlavního přívodu je součástí dodávky. Svorkovnice pro připojení jsou přístupné po odejmutí krytů. Nestíněné komunikační kabely nemají být vedeny ve vzdálenosti menší než 20 cm souběžně se silovým vedením aby se zabránilo rušení. 3ěLSRMHQ QDS MHQ : 8% 8% DATA ;/ Odstranění krytů ;/ 8% Součástí dodávky je vstupní napájecí kabel (W1), který je z výroby připojen ke svorkovnici X1. Vně tepelného čerpadla k dispozici přibl. 1,8 m kabelu. Přístup ke je svorkovnicím Připojte komunikační kabel (W2) (dodaný instalačním =GH SěLSHYQÝWH NRPXQLNDÏQ NDEHO : GYÝPD NDEHORY PL VSRQDPL Připojovací svorkovnice jsou přiaa23-x4 pohleduazepředu technikem) ke svorkovnici zajistěteumístěny ho dvěv pravé F2040 sponami, a jsou přístupné po odstranění horníma části kabelovými viz obrázek. ho a Kbočních krytů. Je nutné počítat s dostatečnou délkou připojování příslušenství KVR 10 se používá topný propojovacích kabelů. Kabely připojené do svorek musí být kabel F /F (EB14), který se připojuje skrz kabelovou průchodzajištěny tak, aby nemohlo dojít k jejich namáhání tahem. ku UB3, viz Vnější topný kabel KVR 10 (příslušenství) na str. 18. Umístění svorkovnic a přístup k nim viz. následující vyobrazení. Seznam součástí UB1 Kabelová průchodka, vstupní napájení Odstranění krytů UB2 Kabelová průchodka, komunikace F UB3 F F W1 Odstranění předního panelu Kabelová průchodka, topný kabel (EB14) Kabel, vstupní napájení HQ1 Kapitola 5 Elektrické zapojení 17 Elektro zapojení NIBE F2040 F /F

26 F F /F O F F O F Odstranění předního panelu F HQ1 F HQ1 F F HQ1 F F F Kapitola 2 Dodání a manipulace Odstranění předního panelu F HQ1 10 Kapitola 2 Dodání a manipulace Kapitola 2 Dodání a manipulace 9

27 Popis jednotlivých připojení Hlavní napájecí kabel 1,8 m hlavního napájecího kabelu je součástí dodávky. 3Cx2,5 mm ² pro F Cx4 mm ² pro F Cx4 mm ² pro F Komunikace (3x0,5 mm ²) S vnitřními systémovými jednotkami NIBE VVM a regulátory NIBE SMO se F2040 propojuje komunikační linkou. Pokyny pro připojení jsou uvedeny v instalačních návodech systémových jednotek NIBE VVM nebo regulátorů NIBE SMO. Upozornění: F2040 je označeno značkou CE. Označení CE je klíčovým ukazatelem shody výrobku s právními předpisy EU. Výrobek byl značkou CE označen včetně hlavního přívodního kabelu dodaného jako součást výrobku. Tzn. pokud je tento kabel odstraněn a nahrazen jiným, pozbývá označení CE platnost. Vnější topný kabel (příslušenství KVR 10) F2040 je vybaven svorkovnicí pro vnější topný kabel (EB14, není součástí dodávky). Přípojka je chráněna pojistkou 250 ma (F3, 15 W/m - pro kabel délky 3m). Pokud se použije jiný kabel, musí se vyměnit pojistka za jinou s vhodným jmenovitým proudem. Odpovídající pojistka je součástí dodávky KVR 10. Elektro zapojení 27

28 8 Příprava před instalací Před instalací tepelného čerpadla je nutné požádat distributora elektrická energie o připojení tepelného čerpadla pomocí formuláře Žádost o připojení elektrického zařízení k distribuční soustavě z napěťové hladiny nízkého napětí. Po schválení je možné tepelné čerpadlo instalovat. Stavební připravenost F VVM 310/320/500 Základy pod jednotku tepelného čerpadla F2040 se nesmí nikdy umísťovat přímo na trávník nebo jiný nezpevněný povrch. Dodržet minimální odstupy od stěn a jiných objektů viz. kapitola Umístění tepelného čerpadla F2040 Je třeba vzít v úvahu i odvod kondenzátu vznikajícího při provozu tepelného čerpadla. Prostup skrz obvodové zdivo o průměru minimálně 120 mm pro potrubí a elektrické připojení. Místo pro instalaci vnitřní jednotky VVM 310/320/500 s půdorysem 600x615 mm (900x763 mm pro VVM 500). Před jednotkou ponechat volný prostor min. 500 mm, za jednotkou ponechat nejméně 25mm pro vedení kabelů, viz. Projektový podklad pro jednotku VVM 310/320/500, kapitola Umístění jednotky VVM 310/320/500. Jistič pro venkovní jednotku F2040 v hlavním domovním rozvaděči, hodnota podle tabulky níže. Použitím proudových měřících transformátorů je možné omezit maximální pracovní proud tepelného čerpadla F2040 a tím snížit hodnotu jističe. Je ale nutné počítat s tím, že potom nemusí být v některých případech možné dosáhnout výkonů uvedených v technických parametrech. Přívodní napájecí kabel pro venkovní jednotku F2040 Průřez kabelu podle tabulky níže. Odkud: hlavní domovní rozváděč Kam: venkovní jednotka F2040. Přívodní kabel je již součástí dodávky F2040. Asi 1,8 m kabelu je k dispozici za vývodkou z tepelného čerpadla. F F F Jistič C16/1 C25/1 C25/1 Napájecí kabel 3Cx2,5 3Cx4 3Cx4 Jistič pro vnitřní jednotku VVM 310/320/500 v hlavním domovním rozváděči. B16/3 pro jednotku VVM 320/500. B20/3 pro jednotku VVM 310. Pokud je výkon elektrokotle u jednotky VVM 310 snížen na 8 kw může být použit jistič B16/3. Přívodní napájecí kabel pro vnitřní jednotku VVM 310/320/500 Kabel 5Cx2,5 mm ² pro VVM 320/500 Kabel 5Cx4 mm ² pro VVM 310 (případně 5Cx2,5 mm ² pro jištění B16/3) Odkud: hlavní domovní rozváděč Kam: vnitřní jednotka VVM 310/320/500 Přívodní kabel je již součástí jednotky VVM 310/320/500, asi 1,8 m kabelu je k dispozici za vývodkou na zadní stěně. Komunikační kabel pro propojení F2040 s jednotkou NIBE VVM 310/320/500 Kabel 3x0,5 mm ² stíněný Odkud: vnitřní jednotka VVM 310/320/500 Kam: venkovní jednotka F2040 Kabel pro čidlo venkovní teploty Kabel 2x0,5 mm ² Odkud: vnitřní jednotka VVM 310/320/500 Kam: severní strana objektu nebo neosluněná část budovy. Kabel pro čidlo prostorové teploty Montáž tohoto čidla není pro provoz bezpodmínečně nutná, lze provozovat i bez něj. Pokud je instalováno více topných okruhů je možné připojení tohoto čidla pro každý okruh. Kabel 2x0,5 mm ² Odkud: vnitřní jednotka VVM 310/320/500 Kam: vhodné umístění uvnitř budovy Relé a kabel pro ovládání nízkým/vysokým tarifem Připojení tohoto kabelu není bezpodmínečně nutné, lze provozovat i bez signálu o nízkém/vysokém tarifu. Relé s cívkou 230 V, rozpínací kontakt, umístěné v hlavním domovním rozváděči, ovládané signálem HDO. Kabel 2x0,5 mm ² Odkud: relé v hlavním domovním rozvaděči Kam: vnitřní jednotka VVM 310/320/500 Kabel pro připojení k internetu (NIBE Uplink) Pro provoz není bezpodmínečně nutné, lze provozovat i bez připojení ke službě NIBE Uplink. Případně je možné připojení přes tzv. WiFi extender bez nutnosti vedení síťového kabelu. Síťový kabel s konektorem RJ45 Odkud: domovní přístupový bod k internetu Kam: vnitřní jednotka VVM 310/320/500 Komunikační kabel pro prostorovou jednotku RMU 40 Montáž prostorové jednotky není pro provoz bezpodmínečně nutná, lze provozovat i bez ní. Lze připojit max. dvě prostorové jednotky RMU 40, každou pro samostatný topný okruh. Datový kabel 4x0,5 mm ² Odkud: vnitřní jednotka VVM 310/320/500 Kam: vhodné umístění uvnitř budovy 28 Příprava před instalací

29 Kabel pro proudové měřící transformátory Použití proudových měřících transformátorů není bezpodmínečně nutné, lze provozovat i bez nich. Slouží pro měření proudu za hlavním domovním jističem. Při dosažení vypínací hodnoty hlavního jističe dojde k omezení provozu elektrokotle a následně může dojít i ke snížení výkonu kompresoru. Kabel 4x0,5mm ² Odkud: hlavní domovní přívod elektro Kam: vnitřní jednotka VVM 310/320/500 Kabely pro připojení externích oběhových čerpadel, rozšiřujících karet, výstupu alarmu apod. Všechna ostatní připojení nutná pro provoz je většinou možné realizovat až při samotné instalaci. Jedná se zejména o připojení externích oběhových čerpadel, komunikační kabely s rozšiřujícími kartami, připojení vstupů AUX apod. Informace o možnostech připojení dalších čidel, funkcí apod. jsou uvedeny v projekčním podkladu k vnitřní systémové jednotce VVM 310/320/500, kapitola Elektro připojení. Stavební připravenost F SMO 20/40 Základy pod jednotku tepelného čerpadla F2040 se nesmí nikdy umísťovat přímo na trávník nebo jiný nezpevněný povrch. Dodržet minimální odstupy od stěn a jiných objektů viz. kapitola Umístění tepelného čerpadla F2040 Je třeba vzít v úvahu i odvod kondenzátu vznikajícího při provozu tepelného čerpadla. Prostup skrz obvodové zdivo o průměru minimálně 120 mm pro potrubí a elektrické připojení. Místo pro instalaci regulátoru SMO 20/40 a dalších součástí topného systému Regulátor SMO 20/40 je určen pro montáž na svislou stěnu. Rozměry regulátoru jsou 410x360x110. Pokud je to možné montovat v úrovni očí z důvodu obsluhy displeje. Kolem regulátoru ponechat alespoň 100 mm volného místa pro vedení kabelů apod. Před regulátorem ponechat alespoň 600 mm prostoru pro servisní účely viz. Projektový podklad pro regulátor SMO 20/40, kapitola Umístění regulátoru SMO 20/40. Dále je nutný prostor pro všechny další komponenty topného systému např. akumulační nádoba, ohřívač vody, oběhová čerpadla apod. Jistič pro venkovní jednotku F2040 v hlavním domovním rozvaděči, hodnota podle tabulky níže. Nastavením v regulátoru je možné omezit maximální pracovní proud tepelného čerpadla F2040 a tím snížit hodnotu jističe. Je ale nutné počítat s tím, že potom nemusí být v některých případech možné dosáhnout výkonů uvedených v technických parametrech. Přívodní napájecí kabel pro venkovní jednotku F2040 Průřez kabelu podle tabulky níže. Odkud: hlavní domovní rozváděč Kam: venkovní jednotka F2040. Přívodní kabel je již součástí dodávky F2040. Asi 1,8 m kabelu je k dispozici za vývodkou z tepelného čerpadla. F F F Jistič C16/1 C25/1 C25/1 Napájecí kabel 3Cx2,5 3Cx4 3Cx4 Přívodní napájecí kabel pro regulátor SMO 20/40 Odkud: hlavní domovní rozváděč Kam: regulátor SMO 20/40 Kabel 3Cx1,5 mm ² Komunikační kabel pro propojení F2040 s regulátorem SMO 20/40 Kabel 3x0,5 mm ² stíněný Odkud: regulátor SMO 20/40 Kam: tepelné čerpadlo F2040 Příprava před instalací 29

30 Kabel pro čidlo venkovní teploty Kabel 2x0,5 mm ² Odkud: regulátor SMO 20/40 Kam: severní strana objektu nebo neosluněná část budovy. Kabel pro čidlo prostorové teploty Montáž tohoto čidla není pro provoz bezpodmínečně nutná, lze provozovat i bez něj. U regulátoru SMO 40 je možné připojení tohoto čidla ke každému topnému okruhu. Kabel 2x0,5 mm ² Odkud: regulátor SMO 20/40 Kam: vhodné umístění uvnitř budovy Kabely pro připojení oběhových čerpadel, čidel teploty teplé vody, čidla teploty topné vody apod. Všechna ostatní připojení nutná pro provoz je většinou možné realizovat až při samotné instalaci. Jedná se zejména o připojení oběhových čerpadel, čidel teploty teplé vody, čidel teploty v akumulační nádobě, komunikační kabely s rozšiřujícími kartami apod. Informace o možnostech připojení dalších čidel, funkcí apod. jsou uvedeny v projekčním podkladu k regulátoru SMO 20/40, kapitola Elektro připojení. Relé a kabel pro ovládání nízkým/vysokým tarifem Připojení tohoto kabelu není bezpodmínečně nutné, lze provozovat i bez signálu o nízkém/vysokém tarifu. Relé s cívkou 230 V, rozpínací kontakt, umístěné v hlavním domovním rozváděči, ovládané signálem HDO. Kabel 2x0,5 mm ² Odkud: relé v hlavním domovním rozvaděči Kam: regulátor SMO 20/40 Kabel pro připojení k internetu (NIBE Uplink) Pro provoz není bezpodmínečně nutné, lze provozovat i bez připojení ke službě NIBE Uplink. Případně je možné připojení přes tzv. Wi-Fi extender bez nutnosti vedení síťového kabelu. Síťový kabel s konektorem RJ45 Odkud: domovní přístupový bod k internetu Kam: regulátor SMO 20/40 Komunikační kabel pro prostorovou jednotku RMU 40 (pouze SMO 40) Montáž prostorové jednotky není pro provoz bezpodmínečně nutná, lze provozovat i bez ní. Lze připojit max. dvě prostorové jednotky RMU 40, každou pro samostatný topný okruh. Datový kabel 4x0,5 mm ² Odkud: regulátor SMO 20/40 Kam: vhodné umístění uvnitř budovy Kabel pro proudové měřící transformátory (pouze SMO 40) Použití proudových měřících transformátorů není bezpodmínečně nutné, lze provozovat i bez nich. Slouží pro hlídání proudu za hlavním domovním jističem. Při dosažení vypínací hodnoty hlavního jističe dojde k omezení provozu elektrokotle a následně může dojít i ke snížení výkonu kompresoru. Kabel 4x0,5mm ² Odkud: hlavní domovní přívod elektro Kam: regulátor SMO 20/40 30 Příprava před instalací

31 9 Schémata hydraulického zapojení Všechna dostupná schémata zapojení jsou ke stažení na - Docking Zapojení s vnitřní systémovou jednotkou NIBE VVM 500 F2040 v kombinaci s vniřní systémovou jednotkou NIBE VVM 500 umožňuje postavit systém, který splňuje veškeré požadavky na moderní vytápěcí systém. Je možné řídit až 4 topné okruhy, ohřev teplé vody, další zdroj tepla, solární ohřev, ohřev bazénu, cirkulační čerpadlo TUV. NIBE VVM 500 už obsahuje plnící oběhové čerpadlo, čerpadlo topného média, elektrokotel a všechny nezbytné přepínací ventily takže instalace je tím maximálně zjednodušena. Bližší informace naleznete v dokumentaci pro VVM CL11 -AA5 -EP5 -GP9 -BT51 -HQ4 -GP9 -EP21 -AA5 -BT2 -GP20 -FL2 -CM1 -QN11 -BT3 -CL11-QN19 -EP30-BT53 -EB15 -EM1 -AA5 -EM1 -BT52 -EP8 -EB101 -GP15 -EP30 -GP30 -RM4 -CM5 T -RM3 T P -FL4 -GP4 -QM44 -QM45 -QM43 AA5 Rozšiřující karta EP21 Topný systém AA25 Řídící jednotka EP30 Sada pro solární ohřev SCA 30 BT2 Čidlo teploty, výstup topné vody FL Pojistný ventil, topný systém BT3 Čidlo teploty, vratná voda FL4 Pojistný ventil, solární ohřev BT51 Čidlo teploty bazénu GP4 Oběhové čerpadlo, solární ohřev BT52 Čidlo teploty kotle GP9 Oběhové čerpadlo, bazén BT53 Čidlo teploty solárního kolektoru GP15 Oběhové čerpadlo, vnější zdroj tepla CL11 Sada pro ohřev bazénu POOL 500 GP20 Oběhové čerpadlo CM1 Expanzní nádoba, topný systém GP30 Čerpadlová skupina SPS 10, SPS 20 CM5 Expanzní nádoba, solární ohřev HQ4 Filtr nečistot EB15 VVM 500 QM4x Zavírací ventil EB101 F20XX/F2300 QN11 Směšovací ventil EM1 Další zdroj tepla QN19 Přepínací ventil, bazén EP5 Bazénový výměník RMx Zpětná klapka EP8 Solární kolektor Schémata hydraulického zapojení 31

32 310, a jestliže teplota venkovního vzduchu klesne pod zastavovací teplotu tepelného čerpadla, veškeré vytápění zajišťuje VVM 310. Zapojení s vnitřní systémovou jednotkou NIBE VVM 310 F2040 v kombinaci s vniřní systémovou jednotkou NIBE VVM 310 umožňuje postavit plně flexibilní systém, podobně jako s jednotkou NIBE UPOZORNĚNÍ! VVM 500. Je možné řídit až 4 topné okruhy, ohřev teplé vody, další zdroj tepla, solární ohřev, ohřev bazénu, cirkulační čerpadlo TUV. NIBE VVM 310 Platí už obsahuje pro NIBE plnící oběhové F2025čerpadlo, a novější čerpadlo modely topného nebo média, elektrokotel a všechny nezbytné přepínací ventily, takže instalace je tím maximálně zjednodušena. Bližší informace naleznete v dokumentaci pro VVM 310. pro verzi programu 51 a novější verze. -FL1 -RM1 -QM40 -FL2 -CM1 -EB15 -EB101 -FL10 -EB101 -RN10 -QM40 XL1 -HQ1-QM41 Připojení kxl2 solární instalaci -QM1 Pro připojení k solární instalaci je nutné příslušenství SCA 35, viz Příslušenství na str FL2 -CM1 -XL18 -EB15 -XL19 -EP30 -BT53 -EP8 Výstupní potrubí -EB101 (z tepelného erpadla) -FL10 -EB101 -RN10 -QM40 XL1 -HQ1-QM41 Vratné potrubí XL2 (do tepelného -QM1 erpadla) DATA -GP4 -EP5 -GP30 -RM4 -CM5 T -RM3 T P -FL4 -GP4 -QM44 -QM45 -QM43 EB101 Tepelné čerpadlo F2040 EP30 Sada pro solární ohřev EB15 Připojení VVM 310 bazénu GP30 Čerpadlová skupina BT1 Ohřev Čidlo bazénu venkovní je řízenteploty čidlem bazénu. V případě nízké teploty EP5 bazénu přepne Výměník přepínací ventil směr průtoku a otevře RN10 se výměníku Vyvažovací bazénu. ventilk tomuto zapojení je třeba příslušenstvíaa25 POOL 310. Rozšiřující karta QN51 Vyvažovací ventil -CL11 BT53 Čidlo teploty, solární kolektor RM1 Zpětná klapka -EP5 EP8 Solární kolektor HQ1 Filtr nečistot -GP9 CM5 -BT51 Expanzní -HQ4 nádoba FL1 Pojistný ventil, teplá voda FL2 Pojistný ventil, topný systém FL10 Pojistný ventil, tepelné čerpadlo-cl11 QM1 Vypouštěcí ventil -GP12 -FL2 QM40 Uzavírací ventil -CM1 QM41 Uzavírací ventil -CL11-QN19 QM43 Uzavírací ventil CM1 Expanzní nádoba NIBE VVM Schémata hydraulického zapojení -EB15
