Redukční ventil AFD / VFGG 2, VFG 21, VFGS 2

Transkript

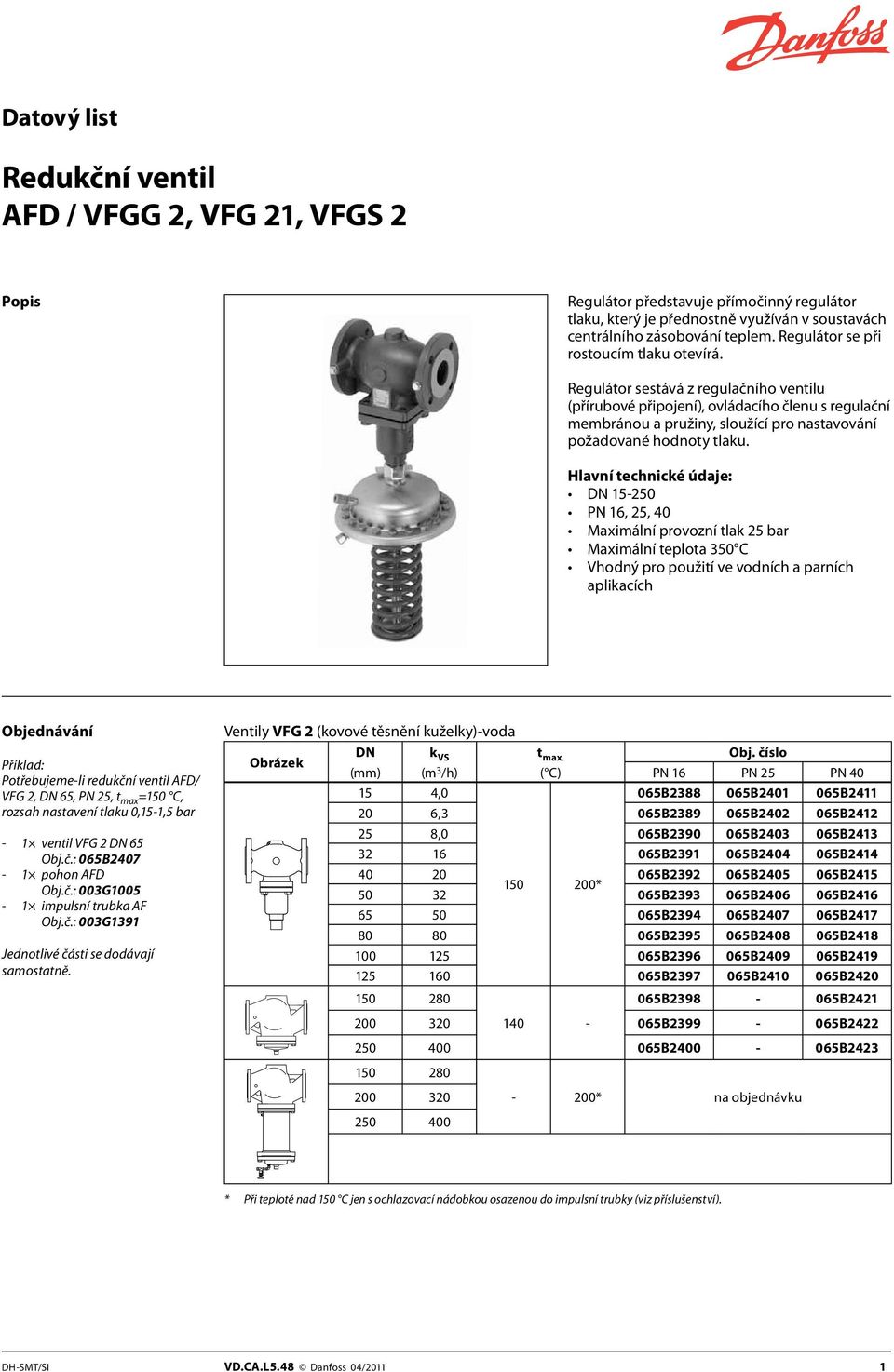

1 Datový list Redukční ventil AFD / VFGG 2, VFG 21, VFGS 2 Popis Regulátor představuje přímočinný regulátor tlaku, který je přednostně využíván v soustavách centrálního zásobování teplem. Regulátor se při rostoucím tlaku otevírá. Regulátor sestává z regulačního ventilu (přírubové připojení), ovládacího členu s regulační membránou a pružiny, sloužící pro nastavování požadované hodnoty tlaku. Hlavní technické údaje: DN PN 16, 25, 40 Maximální provozní tlak 25 bar Maximální teplota 350 C Vhodný pro použití ve vodních a parních aplikacích Objednávání Příklad: Potřebujeme-li redukční ventil AFD/ VFG 2, DN 65, PN 25, t max =150 C, rozsah nastavení tlaku 0,15-1,5 bar - 1 ventil VFG 2 DN 65 Obj.č.: 065B pohon AFD Obj.č.: 003G impulsní trubka AF Obj.č.: 003G1391 Jednotlivé části se dodávají samostatně. Ventily VFG 2 (kovové těsnění kuželky)-voda Obrázek DN k VS t max. Obj. číslo (mm) (m 3 /h) ( C) PN 16 PN 25 PN ,0 065B B B ,3 065B B B ,0 065B B B B B B B B B * B B B B B B B B B B B B B B B B B B B B B * na objednávku * Při teplotě nad 150 C jen s ochlazovací nádobkou osazenou do impulsní trubky (viz příslušenství). DH-SMT/SI VD.CA.L5.48 Danfoss 04/2011 1

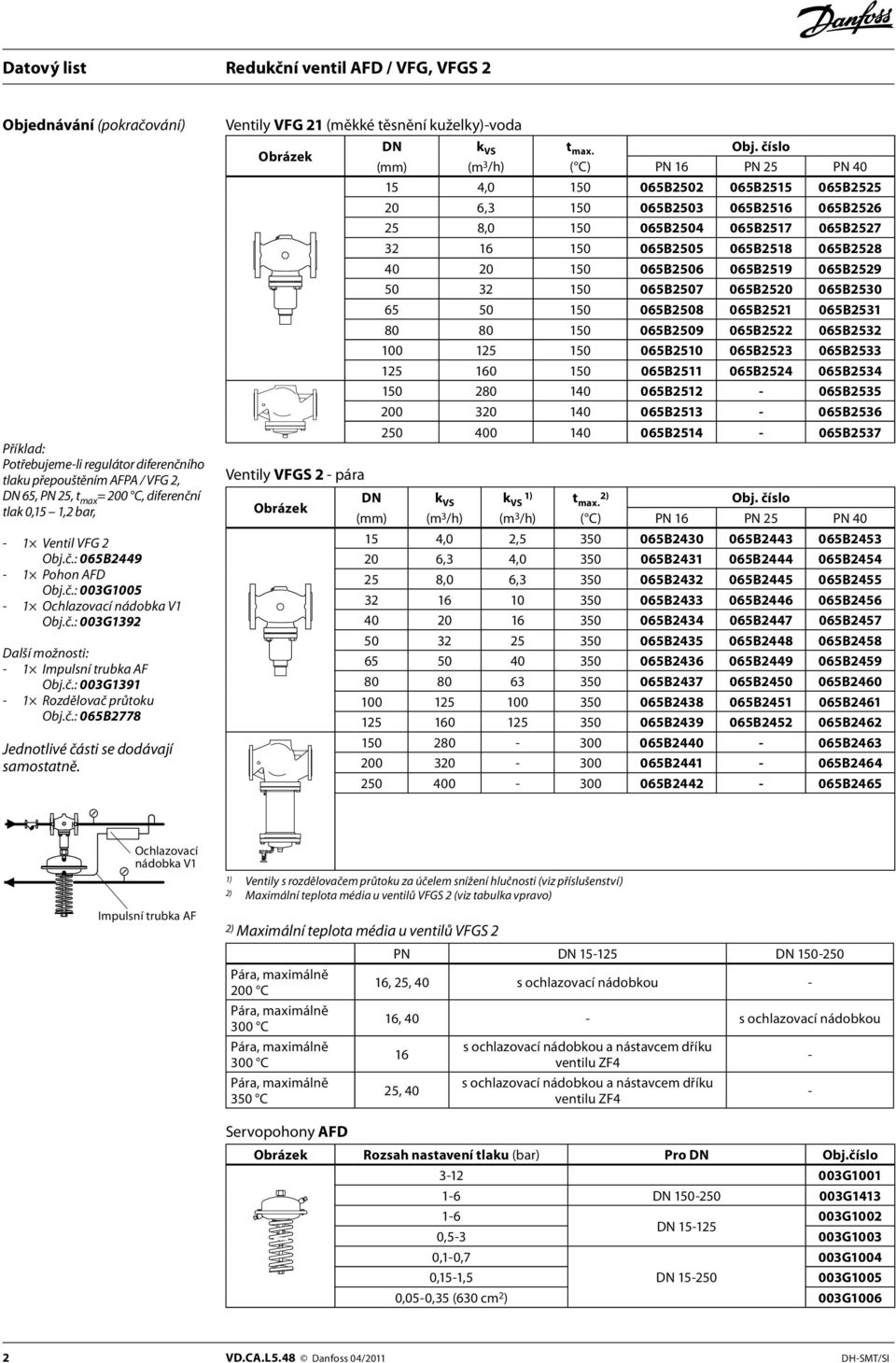

2 Objednávání (pokračování) Příklad: Potřebujeme-li regulátor diferenčního tlaku přepouštěním AFPA / VFG 2, DN 65, PN 25, t max = 200 C, diferenční tlak 0,15 1,2 bar, - 1 Ventil VFG 2 Obj.č.: 065B Pohon AFD Obj.č.: 003G Ochlazovací nádobka V1 Obj.č.: 003G1392 Další možnosti: - 1 Impulsní trubka AF Obj.č.: 003G Rozdělovač průtoku Obj.č.: 065B2778 Jednotlivé části se dodávají samostatně. Ventily VFG 21 (měkké těsnění kuželky)-voda Obrázek DN k VS t max. Obj. číslo (mm) (m 3 /h) ( C) PN 16 PN 25 PN , B B B , B B B , B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B2537 Ventily VFGS 2 - pára Obrázek DN k VS k 1) VS t 2) max. Obj. číslo (mm) (m 3 /h) (m 3 /h) ( C) PN 16 PN 25 PN ,0 2, B B B ,3 4, B B B ,0 6, B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B2465 Ochlazovací nádobka V1 Impulsní trubka AF 1) Ventily s rozdělovačem průtoku za účelem snížení hlučnosti (viz příslušenství) 2) Maximální teplota média u ventilů VFGS 2 (viz tabulka vpravo) 2) Maximální teplota média u ventilů VFGS 2 PN DN DN Pára, maximálně 200 C 16, 25, 40 s ochlazovací nádobkou - Pára, maximálně 300 C 16, 40 - s ochlazovací nádobkou Pára, maximálně 300 C Pára, maximálně 350 C 16 25, 40 s ochlazovací nádobkou a nástavcem dříku ventilu ZF4 s ochlazovací nádobkou a nástavcem dříku ventilu ZF4 - - Servopohony AFD Obrázek Rozsah nastavení tlaku (bar) Pro DN Obj.číslo G DN G G1002 DN , G1003 0,1-0,7 003G1004 0,15-1,5 DN G1005 0,05-0,35 (630 cm 2 ) 003G VD.CA.L5.48 Danfoss 04/2011 DH-SMT/SI

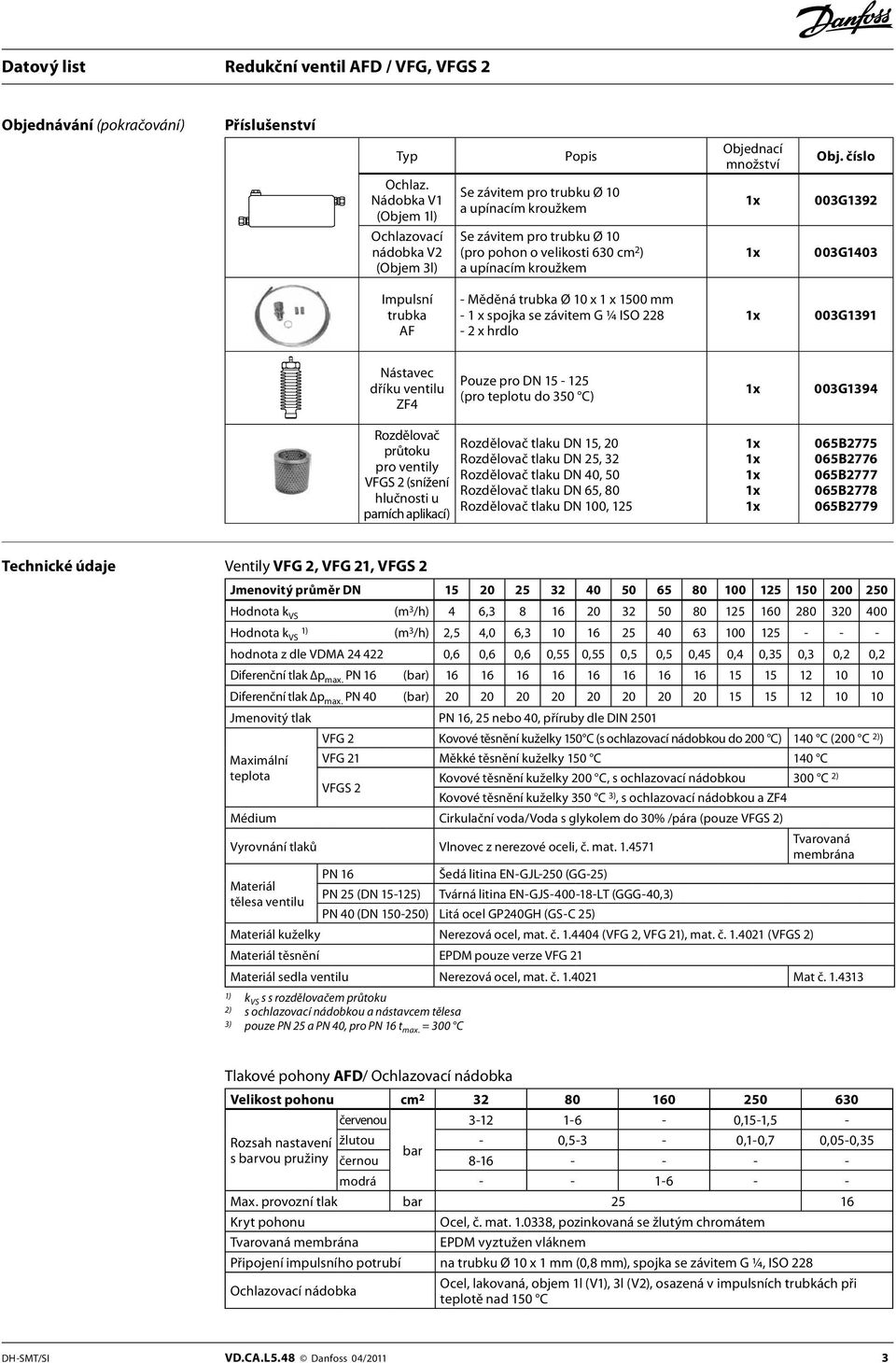

3 Objednávání (pokračování) Příslušenství Typ Ochlaz. Nádobka V1 (Objem 1l) Ochlazovací nádobka V2 (Objem 3l) Popis Se závitem pro trubku Ø 10 a upínacím kroužkem Se závitem pro trubku Ø 10 (pro pohon o velikosti 630 cm 2 ) a upínacím kroužkem Objednací množství Obj. číslo 003G G1403 Impulsní trubka AF - Měděná trubka Ø 10 x 1 x 1500 mm - 1 x spojka se závitem G 1/4 ISO x hrdlo 003G1391 Nástavec dříku ventilu ZF4 Pouze pro DN (pro teplotu do 350 C) 003G1394 Rozdělovač průtoku pro ventily VFGS 2 (snížení hlučnosti u parních aplikací) Rozdělovač tlaku DN 15, 20 Rozdělovač tlaku DN 25, 32 Rozdělovač tlaku DN 40, 50 Rozdělovač tlaku DN 65, 80 Rozdělovač tlaku DN 100, B B B B B2779 Technické údaje Ventily VFG 2, VFG 21, VFGS 2 Jmenovitý průměr DN Hodnota k VS (m 3 /h) 4 6, Hodnota k VS 1) (m 3 /h) 2,5 4,0 6, hodnota z dle VDMA ,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2 0,2 Diferenční tlak p max. PN 16 (bar) Diferenční tlak p max. PN 40 (bar) Jmenovitý tlak PN 16, 25 nebo 40, příruby dle DIN 2501 VFG 2 Kovové těsnění kuželky 150 C (s ochlazovací nádobkou do 200 C) 140 C (200 C 2) ) Maximální VFG 21 Měkké těsnění kuželky 150 C 140 C teplota VFGS 2 Kovové těsnění kuželky 200 C, s ochlazovací nádobkou 300 C 2) Kovové těsnění kuželky 350 C 3), s ochlazovací nádobkou a ZF4 Médium Cirkulační voda/voda s glykolem do 30% /pára (pouze VFGS 2) Vyrovnání tlaků Vlnovec z nerezové oceli, č. mat Tvarovaná membrána PN 16 Šedá litina EN-GJL-250 (GG-25) Materiál PN 25 (DN ) Tvárná litina EN-GJS LT (GGG-40,3) tělesa ventilu PN 40 (DN ) Litá ocel GP240GH (GS-C 25) Materiál kuželky Nerezová ocel, mat. č (VFG 2, VFG 21), mat. č (VFGS 2) Materiál těsnění EPDM pouze verze VFG 21 Materiál sedla ventilu Nerezová ocel, mat. č Mat č ) k VS s s rozdělovačem průtoku 2) s ochlazovací nádobkou a nástavcem tělesa 3) pouze PN 25 a PN 40, pro PN 16 t max. = 300 C Tlakové pohony AFD/ Ochlazovací nádobka Velikost pohonu cm červenou ,15-1,5 - Rozsah nastavení žlutou - 0, ,1-0,7 0,05-0,35 bar s barvou pružiny černou modrá Max. provozní tlak bar Kryt pohonu Ocel, č. mat , pozinkovaná se žlutým chromátem Tvarovaná membrána EPDM vyztužen vláknem Připojení impulsního potrubí na trubku Ø 10 x 1 mm (0,8 mm), spojka se závitem G 1/4, ISO 228 Ochlazovací nádobka Ocel, lakovaná, objem 1l (V1), 3l (V2), osazená v impulsních trubkách při teplotě nad 150 C DH-SMT/SI VD.CA.L5.48 Danfoss 04/2011 3

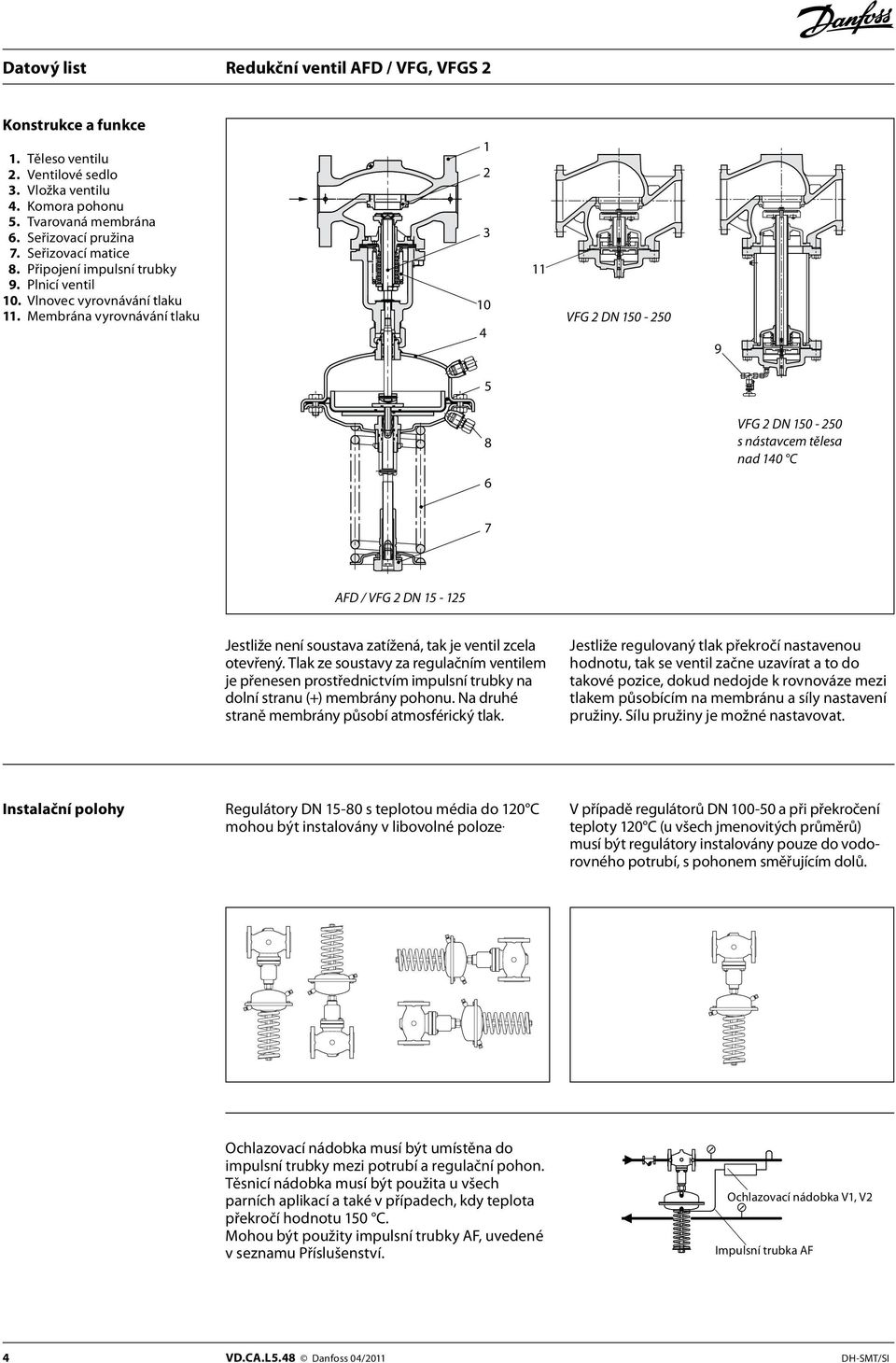

4 Konstrukce a funkce 1. Těleso ventilu 2. Ventilové sedlo 3. Vložka ventilu 4. Komora pohonu 5. Tvarovaná membrána 6. Seřizovací pružina 7. Seřizovací matice 8. Připojení impulsní trubky 9. Plnicí ventil 10. Vlnovec vyrovnávání tlaku 11. Membrána vyrovnávání tlaku VFG 2 DN VFG 2 DN s nástavcem tělesa nad 140 C 7 AFD / VFG 2 DN Jestliže není soustava zatížená, tak je ventil zcela otevřený. Tlak ze soustavy za regulačním ventilem je přenesen prostřednictvím impulsní trubky na dolní stranu (+) membrány pohonu. Na druhé straně membrány působí atmosférický tlak. Jestliže regulovaný tlak překročí nastavenou hodnotu, tak se ventil začne uzavírat a to do takové pozice, dokud nedojde k rovnováze mezi tlakem působícím na membránu a síly nastavení pružiny. Sílu pružiny je možné nastavovat. Instalační polohy Regulátory DN s teplotou média do 120 C mohou být instalovány v libovolné poloze. V případě regulátorů DN a při překročení teploty 120 C (u všech jmenovitých průměrů) musí být regulátory instalovány pouze do vodorovného potrubí, s pohonem směřujícím dolů. Ochlazovací nádobka musí být umístěna do impulsní trubky mezi potrubí a regulační pohon. Těsnicí nádobka musí být použita u všech parních aplikací a také v případech, kdy teplota překročí hodnotu 150 C. Mohou být použity impulsní trubky AF, uvedené v seznamu Příslušenství. Ochlazovací nádobka V1, V2 Impulsní trubka AF 4 VD.CA.L5.48 Danfoss 04/2011 DH-SMT/SI

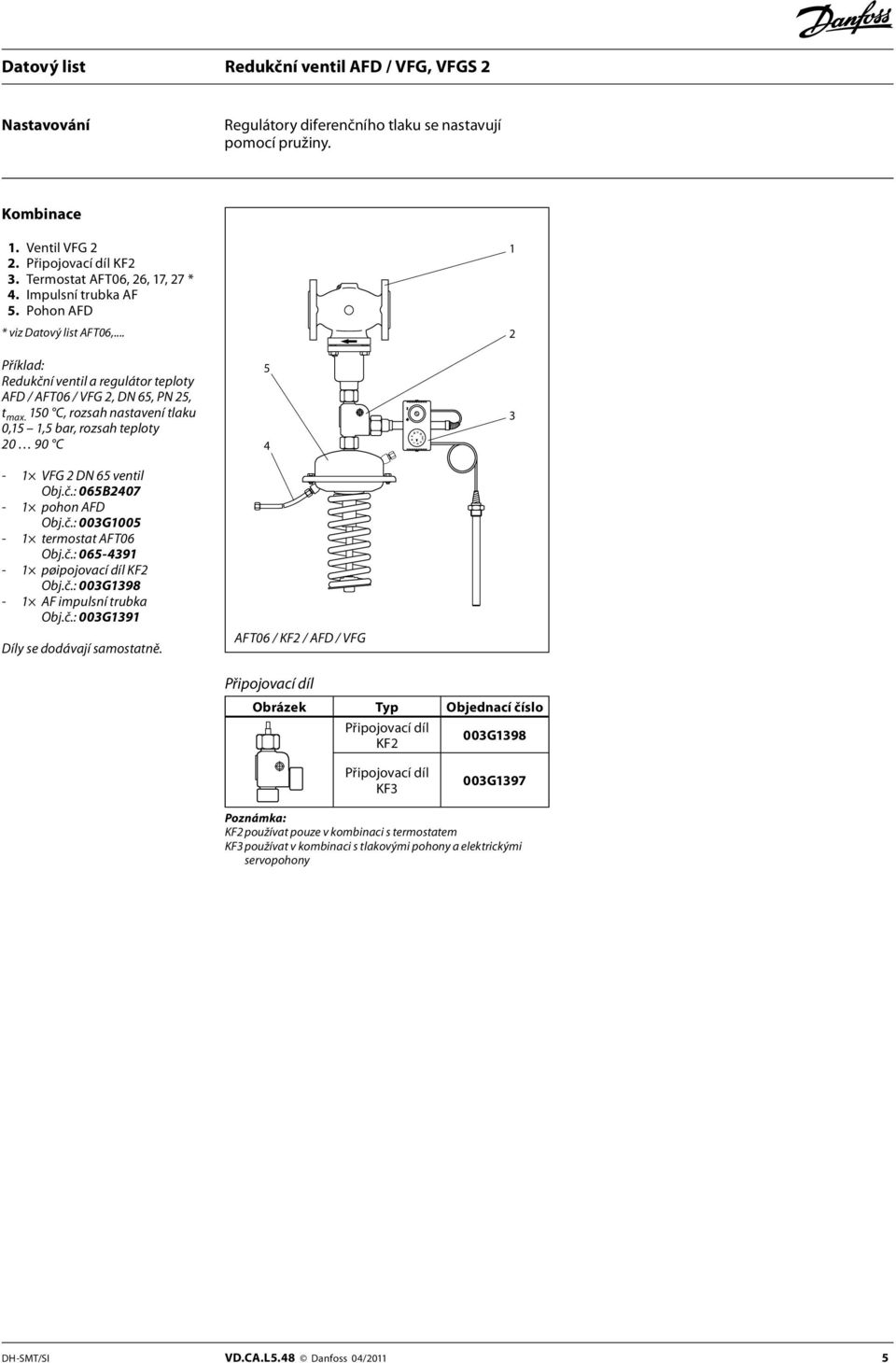

5 Nastavování Regulátory diferenčního tlaku se nastavují pomocí pružiny. Kombinace 1. Ventil VFG 2 2. Připojovací díl KF2 3. Termostat AFT06, 26, 17, 27 * 4. Impulsní trubka AF 5. Pohon AFD * viz Datový list AFT06,... Příklad: Redukční ventil a regulátor teploty AFD / AFT06 / VFG 2, DN 65, PN 25, t max. 150 C, rozsah nastavení tlaku 0,15 1,5 bar, rozsah teploty C - 1 VFG 2 DN 65 ventil Obj.č.: 065B pohon AFD Obj.č.: 003G termostat AFT06 Obj.č.: pøipojovací díl KF2 Obj.č.: 003G AF impulsní trubka Obj.č.: 003G1391 Díly se dodávají samostatně. 5 4 AFT06 / KF2 / AFD / VFG Připojovací díl Obrázek Typ Objednací číslo Připojovací díl KF2 003G1398 Připojovací díl KF3 003G1397 Poznámka: KF2 používat pouze v kombinaci s termostatem KF3 používat v kombinaci s tlakovými pohony a elektrickými servopohony DH-SMT/SI VD.CA.L5.48 Danfoss 04/2011 5

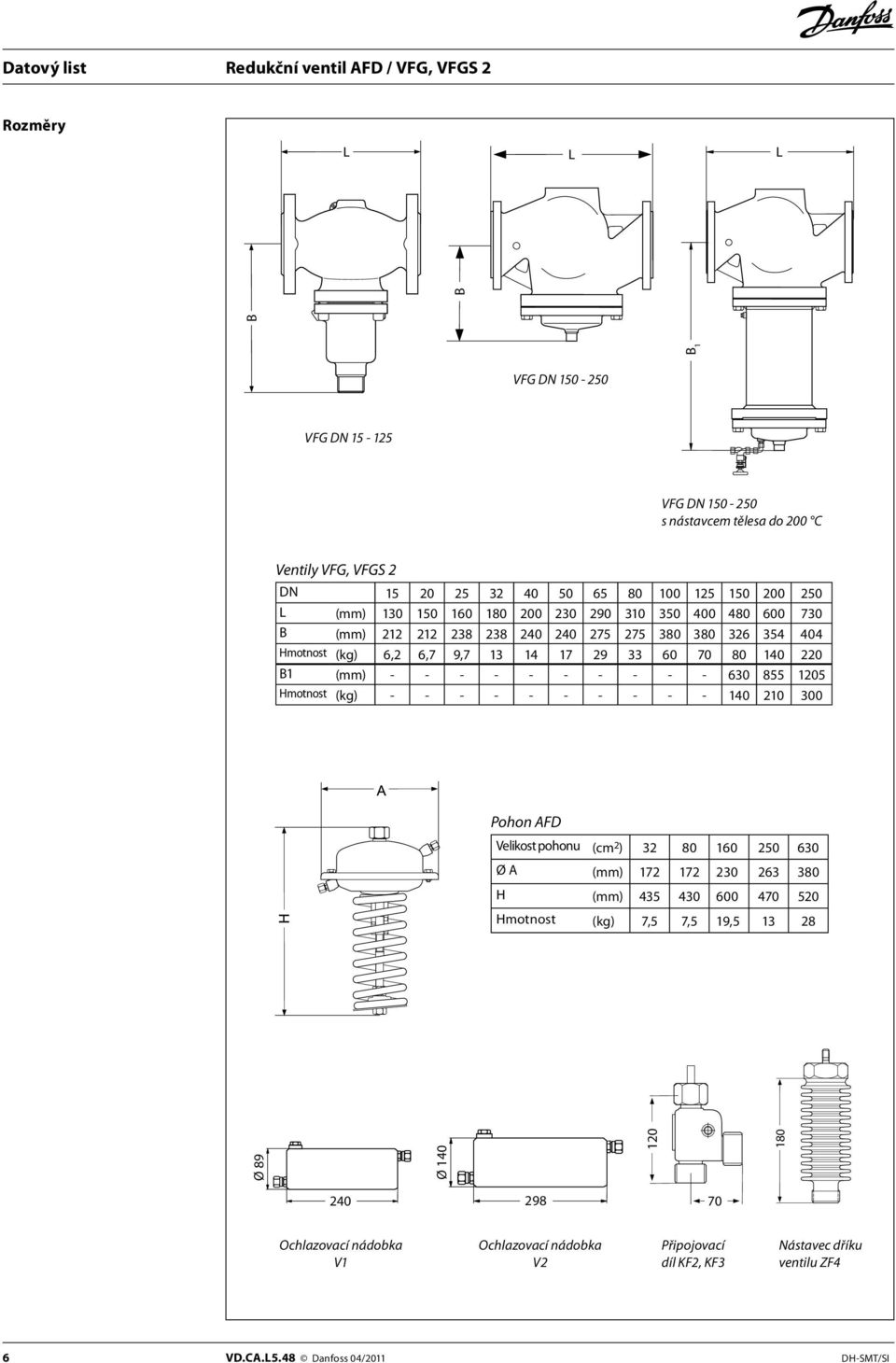

6 Rozměry L L L VFG DN VFG DN VFG DN s nástavcem tělesa do 200 C Ventily VFG, VFGS 2 DN L (mm) B (mm) Hmotnost (kg) 6,2 6,7 9, B1 (mm) Hmotnost (kg) Pohon AFD Velikost pohonu (cm 2 ) Ø A (mm) H (mm) Hmotnost (kg) 7,5 7,5 19, Ø 89 Ø B 1 B B Ochlazovací nádobka V1 Ochlazovací nádobka V2 Připojovací díl KF2, KF3 Nástavec dříku ventilu ZF4 6 VD.CA.L5.48 Danfoss 04/2011 DH-SMT/SI

7 DH-SMT/SI VD.CA.L5.48 Danfoss 04/2011 7

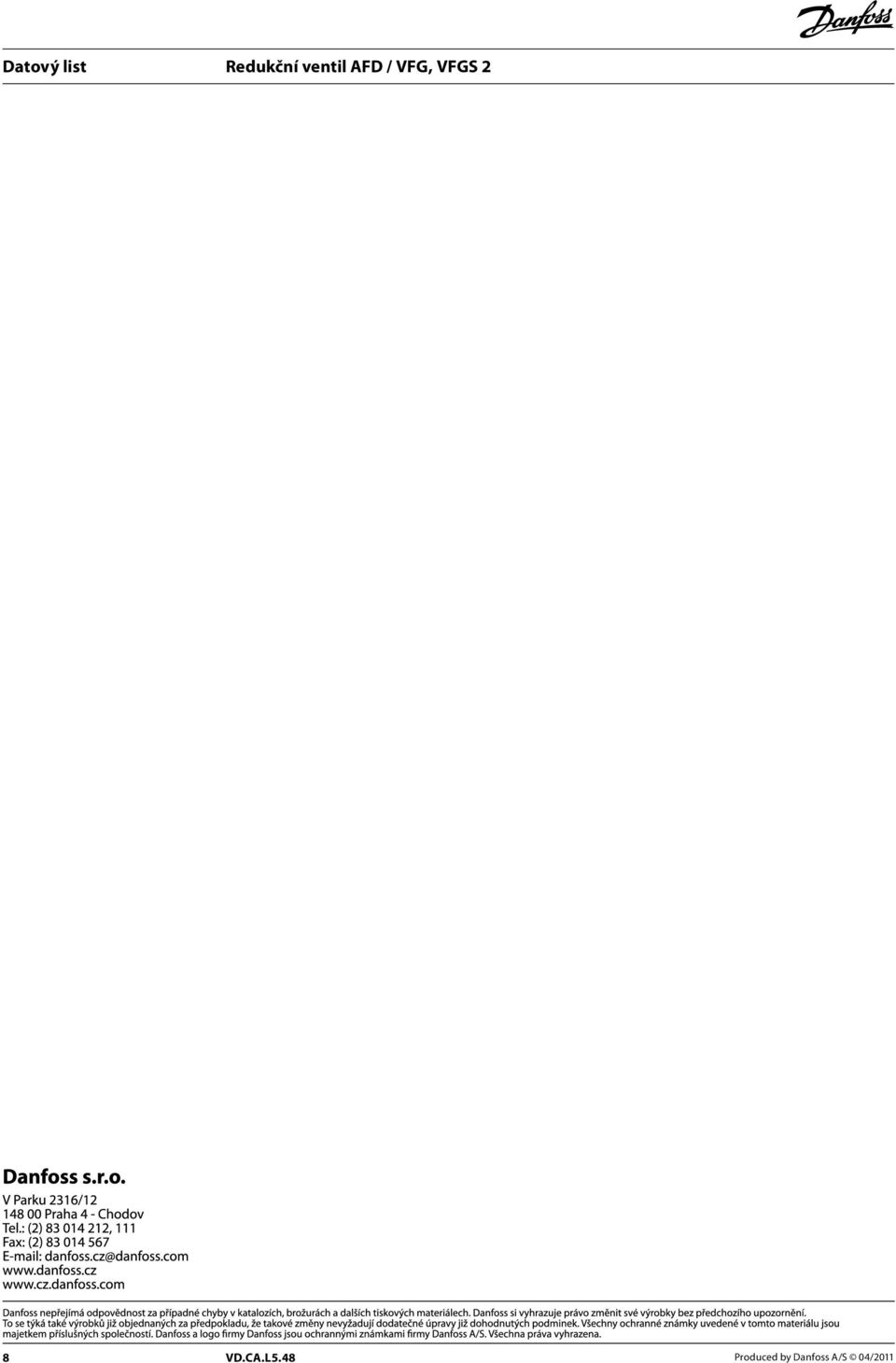

8 8 VD.CA.L5.48 Produced by Danfoss A/S 04/2011
