1 630870B ASV 12 E ASV 14 E

2 ASV 12 E ASV 14 E 9

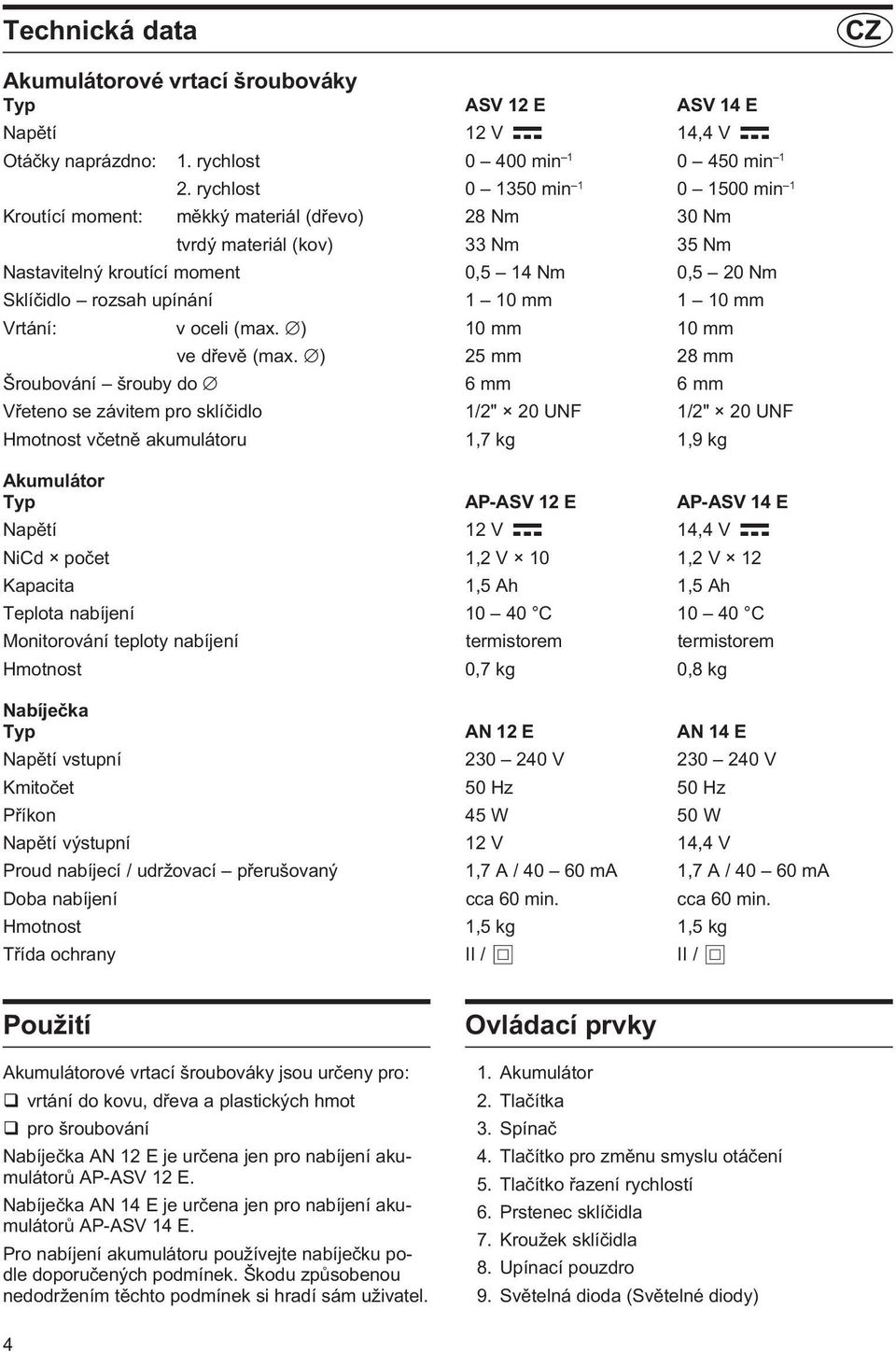

3 Technická data CZ Akumulátorové vrtací šroubováky Typ ASV 12 E ASV 14 E Napìtí 12 V 14,4 V Otáèky naprázdno: 1. rychlost min min 1 2. rychlost min min 1 Kroutící moment:mìkký materiál (døevo) 28 Nm 30 Nm tvrdý materiál (kov) 33 Nm 35 Nm Nastavitelný kroutící moment 0,5 14 Nm 0,5 20 Nm Sklíèidlo rozsah upínání 1 10 mm 1 10 mm Vrtání:v oceli (max. ) 10 mm 10 mm ve døevì (max. ) 25 mm 28 mm Šroubování šrouby do 6 mm 6 mm Vøeteno se závitem pro sklíèidlo 1/2" 20 UNF 1/2" 20 UNF Hmotnost vèetnì akumulátoru 1,7 kg 1,9 kg Akumulátor Typ AP-ASV 12 E AP-ASV 14 E Napìtí 12 V 14,4 V NiCd poèet 1,2 V 10 1,2 V 12 Kapacita 1,5 Ah 1,5 Ah Teplota nabíjení C C Monitorování teploty nabíjení termistorem termistorem Hmotnost 0,7 kg 0,8 kg Nabíjeèka Typ AN 12 E AN 14 E Napìtí vstupní V V Kmitoèet 50 Hz 50 Hz Pøíkon 45 W 50 W Napìtí výstupní 12 V 14,4 V Proud nabíjecí / udržovací pøerušovaný 1,7 A / ma 1,7 A / ma Doba nabíjení cca 60 min. cca 60 min. Hmotnost 1,5 kg 1,5 kg Tøída ochrany II / II / Použití Akumulátorové vrtací šroubováky jsou urèeny pro: q vrtání do kovu, døeva a plastických hmot q pro šroubování Nabíjeèka AN 12 E je urèena jen pro nabíjení akumulátorù AP-ASV 12 E. Nabíjeèka AN 14 E je urèena jen pro nabíjení akumulátorù AP-ASV 14 E. Pro nabíjení akumulátoru používejte nabíjeèku podle doporuèených podmínek. Škodu zpùsobenou nedodržením tìchto podmínek si hradí sám uživatel. Ovládací prvky 1. Akumulátor 2. Tlaèítka 3. Spínaè 4. Tlaèítko pro zmìnu smyslu otáèení 5. Tlaèítko øazení rychlostí 6. Prstenec sklíèidla 7. Kroužek sklíèidla 8. Upínací pouzdro 9. Svìtelná dioda (Svìtelné diody) 4

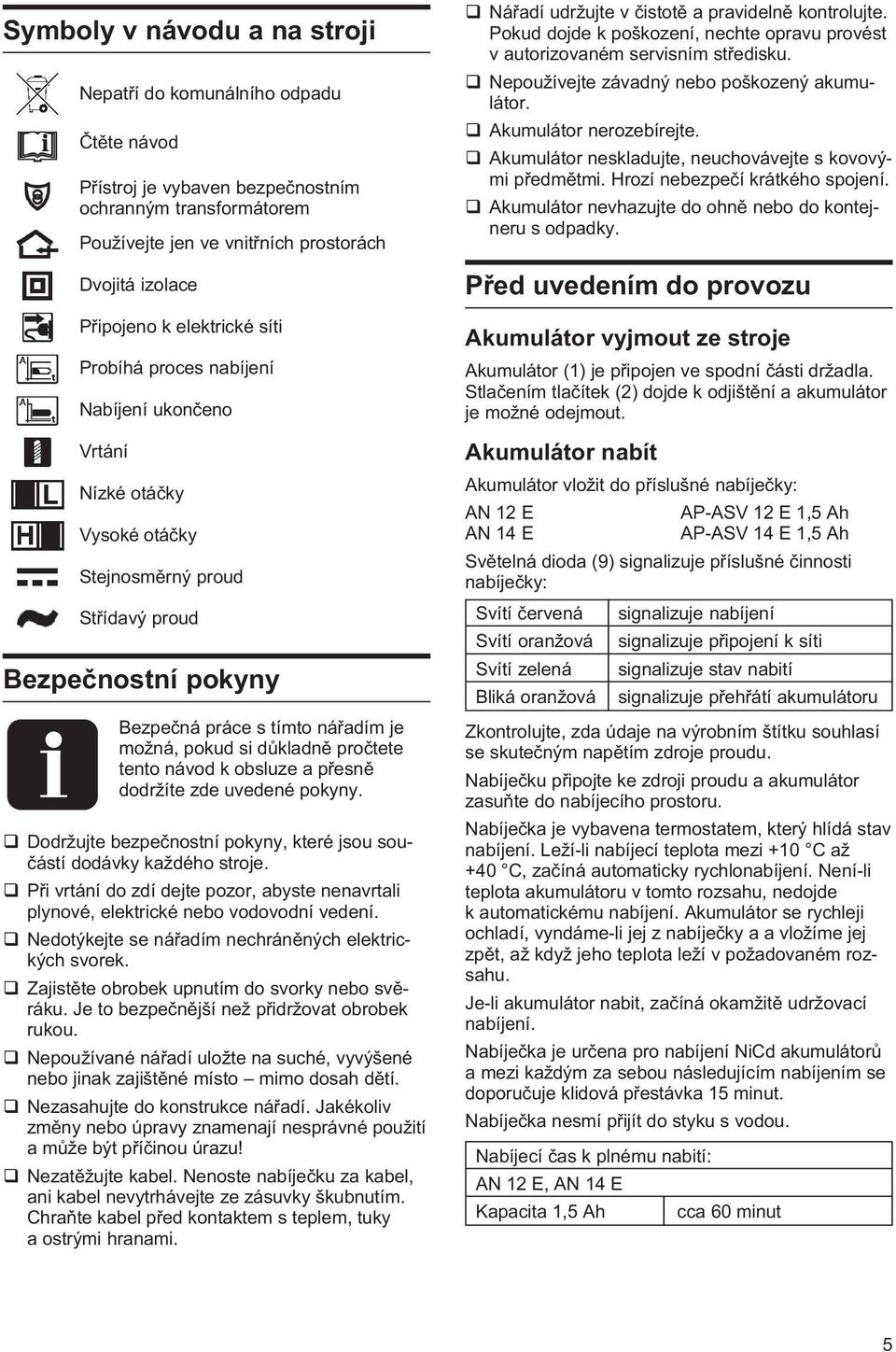

4 Symboly v návodu a na stroji Nepatøí do komunálního odpadu Ètìte návod Pøístroj je vybaven bezpeènostním ochranným transformátorem Používejte jen ve vnitøních prostorách Dvojitá izolace Pøipojeno k elektrické síti Probíhá proces nabíjení Nabíjení ukonèeno Vrtání Nízké otáèky Vysoké otáèky Stejnosmìrný proud Støídavý proud Bezpeènostní pokyny Bezpeèná práce s tímto náøadím je možná, pokud si dùkladnì proètete tento návod k obsluze a pøesnì dodržíte zde uvedené pokyny. q Dodržujte bezpeènostní pokyny, které jsou souèástí dodávky každého stroje. q Pøi vrtání do zdí dejte pozor, abyste nenavrtali plynové, elektrické nebo vodovodní vedení. q Nedotýkejte se náøadím nechránìných elektrických svorek. q Zajistìte obrobek upnutím do svorky nebo svìráku. Je to bezpeènìjší než pøidržovat obrobek rukou. q Nepoužívané náøadí uložte na suché, vyvýšené nebo jinak zajištìné místo mimo dosah dìtí. q Nezasahujte do konstrukce náøadí. Jakékoliv zmìny nebo úpravy znamenají nesprávné použití a mùže být pøíèinou úrazu! q Nezatìžujte kabel. Nenoste nabíjeèku za kabel, ani kabel nevytrhávejte ze zásuvky škubnutím. Chraòte kabel pøed kontaktem s teplem, tuky a ostrými hranami. q Náøadí udržujte v èistotì a pravidelnì kontrolujte. Pokud dojde k poškození, nechte opravu provést v autorizovaném servisním støedisku. q Nepoužívejte závadný nebo poškozený akumulátor. q Akumulátor nerozebírejte. q Akumulátor neskladujte, neuchovávejte s kovovými pøedmìtmi. Hrozí nebezpeèí krátkého spojení. q Akumulátor nevhazujte do ohnì nebo do kontejneru s odpadky. Pøed uvedením do provozu Akumulátor vyjmout ze stroje Akumulátor (1) je pøipojen ve spodní èásti držadla. Stlaèením tlaèítek (2) dojde k odjištìní a akumulátor je možné odejmout. Akumulátor nabít Akumulátor vložit do pøíslušné nabíjeèky: AN 12 E AP-ASV 12 E 1,5 Ah AN 14 E AP-ASV 14 E 1,5 Ah Svìtelná dioda (9) signalizuje pøíslušné èinnosti nabíjeèky: Svítí èervená signalizuje nabíjení Svítí oranžová signalizuje pøipojení k síti Svítí zelená signalizuje stav nabití Bliká oranžová signalizuje pøehøátí akumulátoru Zkontrolujte, zda údaje na výrobním štítku souhlasí se skuteèným napìtím zdroje proudu. Nabíjeèku pøipojte ke zdroji proudu a akumulátor zasuòte do nabíjecího prostoru. Nabíjeèka je vybavena termostatem, který hlídá stav nabíjení. Leží-li nabíjecí teplota mezi +10 C až +40 C, zaèíná automaticky rychlonabíjení. Není-li teplota akumulátoru v tomto rozsahu, nedojde k automatickému nabíjení. Akumulátor se rychleji ochladí, vyndáme-li jej z nabíjeèky a a vložíme jej zpìt, až když jeho teplota leží v požadovaném rozsahu. Je-li akumulátor nabit, zaèíná okamžitì udržovací nabíjení. Nabíjeèka je urèena pro nabíjení NiCd akumulátorù a mezi každým za sebou následujícím nabíjením se doporuèuje klidová pøestávka 15 minut. Nabíjeèka nesmí pøijít do styku s vodou. Nabíjecí èas k plnému nabití: AN 12 E, AN 14 E Kapacita 1,5 Ah cca 60 minut 5

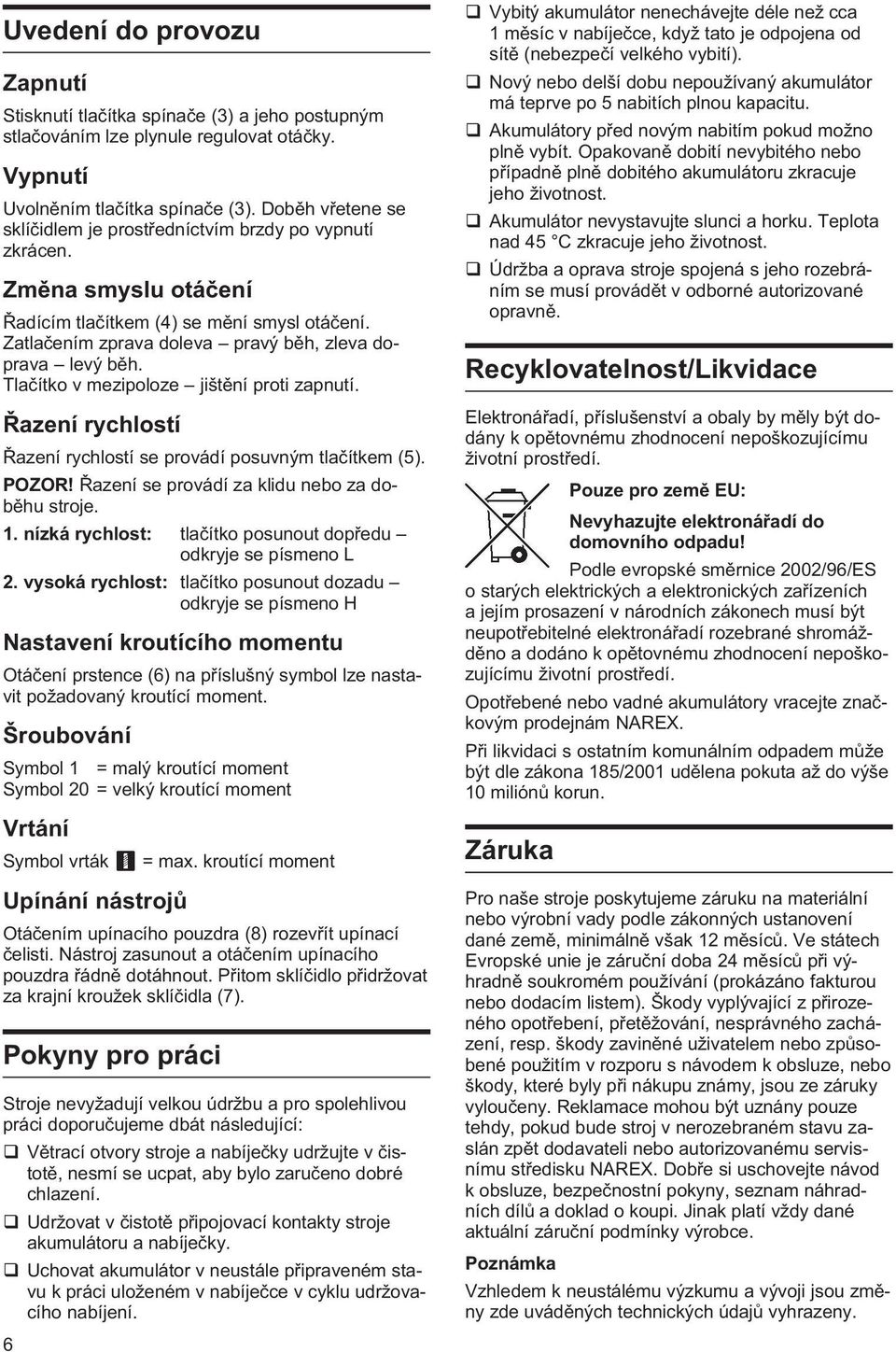

5 Uvedení do provozu Zapnutí Stisknutí tlaèítka spínaèe (3) a jeho postupným stlaèováním lze plynule regulovat otáèky. Vypnutí Uvolnìním tlaèítka spínaèe (3). Dobìh vøetene se sklíèidlem je prostøedníctvím brzdy po vypnutí zkrácen. Zmìna smyslu otáèení Øadícím tlaèítkem (4) se mìní smysl otáèení. Zatlaèením zprava doleva pravý bìh, zleva doprava levý bìh. Tlaèítko v mezipoloze jištìní proti zapnutí. Øazení rychlostí Øazení rychlostí se provádí posuvným tlaèítkem (5). POZOR! Øazení se provádí za klidu nebo za dobìhu stroje. 1. nízká rychlost: tlaèítko posunout dopøedu odkryje se písmeno L 2. vysoká rychlost: tlaèítko posunout dozadu odkryje se písmeno H Nastavení kroutícího momentu Otáèení prstence (6) na pøíslušný symbol lze nastavit požadovaný kroutící moment. Šroubování Symbol 1 = malý kroutící moment Symbol 20 = velký kroutící moment Vrtání Symbol vrták Upínání nástrojù 6 = max. kroutící moment Otáèením upínacího pouzdra (8) rozevøít upínací èelisti. Nástroj zasunout a otáèením upínacího pouzdra øádnì dotáhnout. Pøitom sklíèidlo pøidržovat za krajní kroužek sklíèidla (7). Pokyny pro práci Stroje nevyžadují velkou údržbu a pro spolehlivou práci doporuèujeme dbát následující: q Vìtrací otvory stroje a nabíjeèky udržujte v èistotì, nesmí se ucpat, aby bylo zaruèeno dobré chlazení. q Udržovat v èistotì pøipojovací kontakty stroje akumulátoru a nabíjeèky. q Uchovat akumulátor v neustále pøipraveném stavu k práci uloženém v nabíjeèce v cyklu udržovacího nabíjení. q Vybitý akumulátor nenechávejte déle než cca 1 mìsíc v nabíjeèce, když tato je odpojena od sítì (nebezpeèí velkého vybití). q Nový nebo delší dobu nepoužívaný akumulátor má teprve po 5 nabitích plnou kapacitu. q Akumulátory pøed novým nabitím pokud možno plnì vybít. Opakovanì dobití nevybitého nebo pøípadnì plnì dobitého akumulátoru zkracuje jeho životnost. q Akumulátor nevystavujte slunci a horku. Teplota nad 45 C zkracuje jeho životnost. q Údržba a oprava stroje spojená s jeho rozebráním se musí provádìt v odborné autorizované opravnì. Recyklovatelnost/Likvidace Elektronáøadí, pøíslušenství a obaly by mìly být dodány k opìtovnému zhodnocení nepoškozujícímu životní prostøedí. Pouze pro zemì EU: Nevyhazujte elektronáøadí do domovního odpadu! Podle evropské smìrnice 2002/96/ES o starých elektrických a elektronických zaøízeních a jejím prosazení v národních zákonech musí být neupotøebitelné elektronáøadí rozebrané shromáždìno a dodáno k opìtovnému zhodnocení nepoškozujícímu životní prostøedí. Opotøebené nebo vadné akumulátory vracejte znaèkovým prodejnám NAREX. Pøi likvidaci s ostatním komunálním odpadem mùže být dle zákona 185/2001 udìlena pokuta až do výše 10 miliónù korun. Záruka Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané zemì, minimálnì však 12 mìsícù. Ve státech Evropské unie je záruèní doba 24 mìsícù pøi výhradnì soukromém používání (prokázáno fakturou nebo dodacím listem). Škody vyplývající z pøirozeného opotøebení, pøetìžování, nesprávného zacházení, resp. škody zavinìné uživatelem nebo zpùsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly pøi nákupu známy, jsou ze záruky vylouèeny. Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpìt dodavateli nebo autorizovanému servisnímu støedisku NAREX. Dobøe si uschovejte návod k obsluze, bezpeènostní pokyny, seznam náhradních dílù a doklad o koupi. Jinak platí vždy dané aktuální záruèní podmínky výrobce. Poznámka Vzhledem k neustálému výzkumu a vývoji jsou zmìny zde uvádìných technických údajù vyhrazeny.

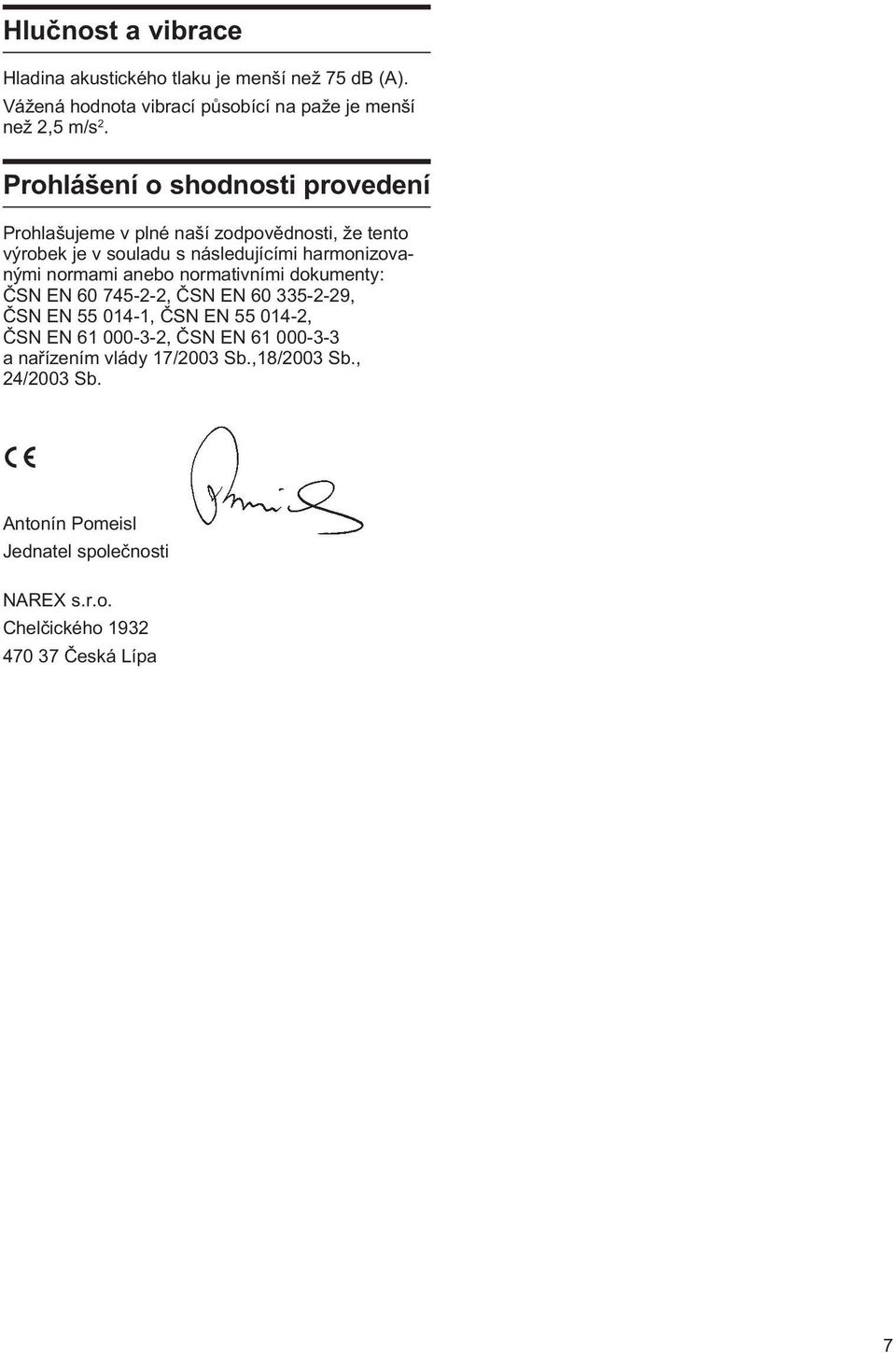

6 Hluènost a vibrace Hladina akustického tlaku je menší než 75 db (A). Vážená hodnota vibrací pùsobící na paže je menší než 2,5 m/s 2. Prohlášení o shodnosti provedení Prohlašujeme v plné naší zodpovìdnosti, že tento výrobek je v souladu s následujícími harmonizovanými normami anebo normativními dokumenty: ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN a naøízením vlády 17/2003 Sb.,18/2003 Sb., 24/2003 Sb. Antonín Pomeisl Jednatel spoleènosti NAREX s.r.o. Chelèického Èeská Lípa 7

7 Narex s.r.o. Chelèického Èeská Lípa
