632409B ASR 14 E-1/4" ASR 14 E-1/2"

Transkript

1 632409B

2

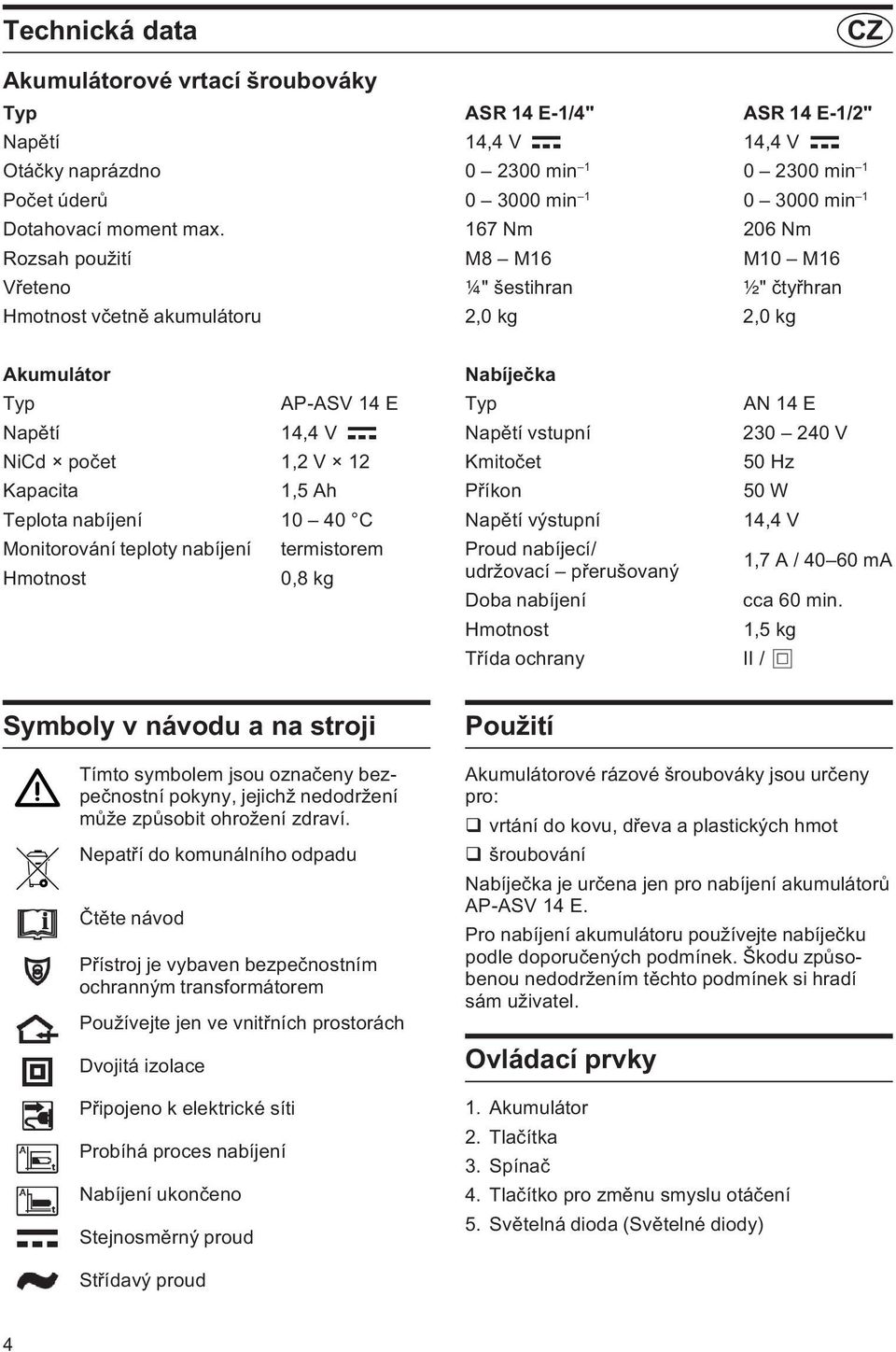

3 Technická data CZ Akumulátorové vrtací šroubováky Typ Napìtí 14,4 V 14,4 V Otáèky naprázdno min min 1 Poèet úderù min min 1 Dotahovací moment max. 167 Nm 206 Nm Rozsah použití M8 M16 M10 M16 Vøeteno ¼" šestihran ½" ètyøhran Hmotnost vèetnì akumulátoru 2,0 kg 2,0 kg Akumulátor Typ AP-ASV 14 E Napìtí 14,4 V NiCd poèet 1,2 V 12 Kapacita 1,5 Ah Teplota nabíjení C Monitorování teploty nabíjení termistorem Hmotnost 0,8 kg Nabíjeèka Typ AN 14 E Napìtí vstupní V Kmitoèet 50 Hz Pøíkon 50 W Napìtí výstupní 14,4 V Proud nabíjecí/ udržovací pøerušovaný 1,7 A / ma Doba nabíjení cca 60 min. Hmotnost 1,5 kg Tøída ochrany II / Symboly v návodu a na stroji Tímto symbolem jsou oznaèeny bezpeènostní pokyny, jejichž nedodržení mùže zpùsobit ohrožení zdraví. Nepatøí do komunálního odpadu Ètìte návod Pøístroj je vybaven bezpeènostním ochranným transformátorem Používejte jen ve vnitøních prostorách Dvojitá izolace Pøipojeno k elektrické síti Probíhá proces nabíjení Nabíjení ukonèeno Stejnosmìrný proud Použití Akumulátorové rázové šroubováky jsou urèeny pro: q vrtání do kovu, døeva a plastických hmot q šroubování Nabíjeèka je urèena jen pro nabíjení akumulátorù AP-ASV 14 E. Pro nabíjení akumulátoru používejte nabíjeèku podle doporuèených podmínek. Škodu zpùsobenou nedodržením tìchto podmínek si hradí sám uživatel. Ovládací prvky 1. Akumulátor 2. Tlaèítka 3. Spínaè 4. Tlaèítko pro zmìnu smyslu otáèení 5. Svìtelná dioda (Svìtelné diody) Støídavý proud 4

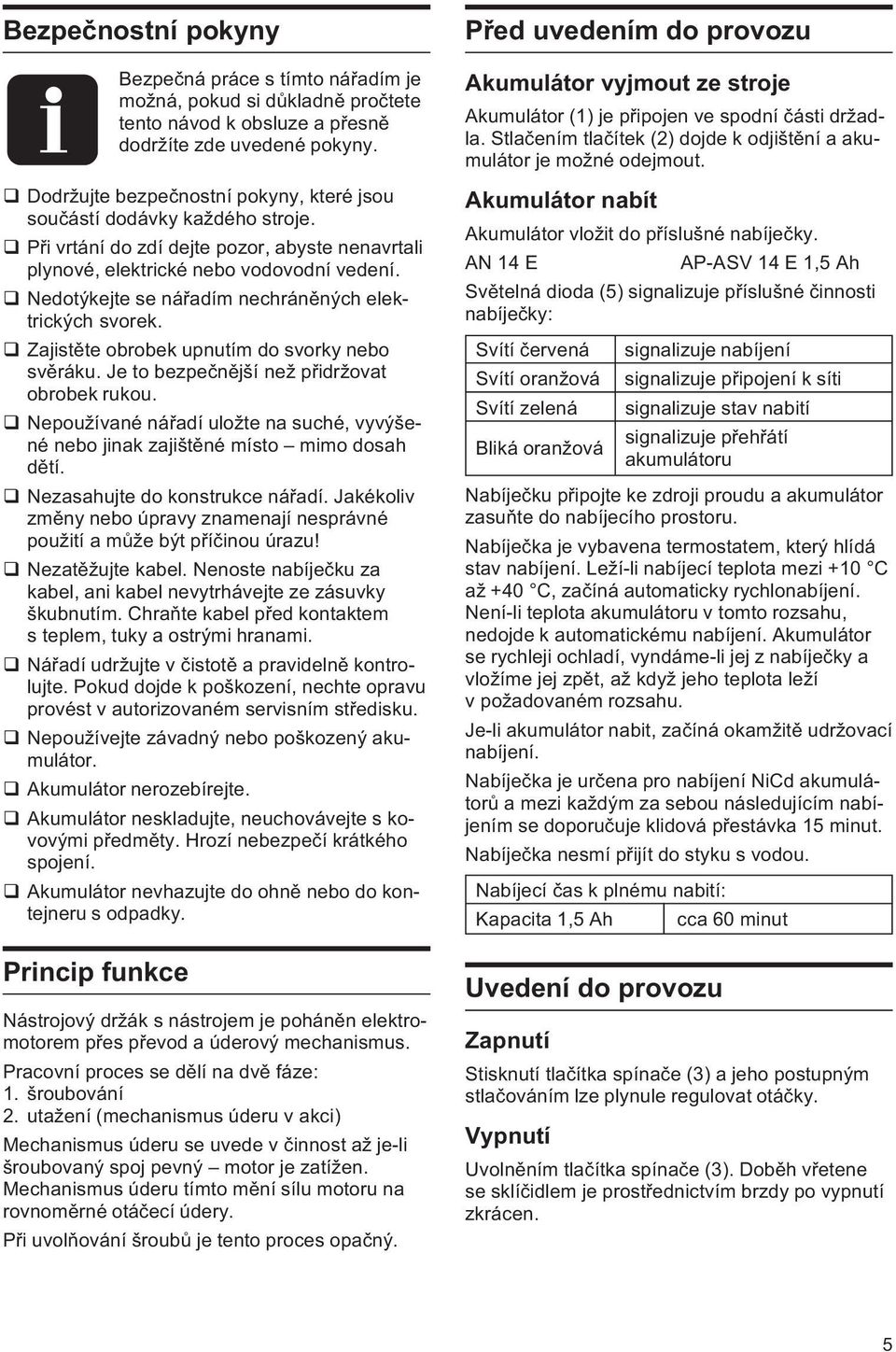

4 Bezpeènostní pokyny Bezpeèná práce s tímto náøadím je možná, pokud si dùkladnì proètete tento návod k obsluze a pøesnì dodržíte zde uvedené pokyny. q Dodržujte bezpeènostní pokyny, které jsou souèástí dodávky každého stroje. q Pøi vrtání do zdí dejte pozor, abyste nenavrtali plynové, elektrické nebo vodovodní vedení. q Nedotýkejte se náøadím nechránìných elektrických svorek. q Zajistìte obrobek upnutím do svorky nebo svìráku. Je to bezpeènìjší než pøidržovat obrobek rukou. q Nepoužívané náøadí uložte na suché, vyvýšené nebo jinak zajištìné místo mimo dosah dìtí. q Nezasahujte do konstrukce náøadí. Jakékoliv zmìny nebo úpravy znamenají nesprávné použití a mùže být pøíèinou úrazu! q Nezatìžujte kabel. Nenoste nabíjeèku za kabel, ani kabel nevytrhávejte ze zásuvky škubnutím. Chraòte kabel pøed kontaktem s teplem, tuky a ostrými hranami. q Náøadí udržujte v èistotì a pravidelnì kontrolujte. Pokud dojde k poškození, nechte opravu provést v autorizovaném servisním støedisku. q Nepoužívejte závadný nebo poškozený akumulátor. q Akumulátor nerozebírejte. q Akumulátor neskladujte, neuchovávejte s kovovými pøedmìty. Hrozí nebezpeèí krátkého spojení. q Akumulátor nevhazujte do ohnì nebo do kontejneru s odpadky. Princip funkce Nástrojový držák s nástrojem je pohánìn elektromotorem pøes pøevod a úderový mechanismus. Pracovní proces se dìlí na dvì fáze: 1. šroubování 2. utažení (mechanismus úderu v akci) Mechanismus úderu se uvede v èinnost až je-li šroubovaný spoj pevný motor je zatížen. Mechanismus úderu tímto mìní sílu motoru na rovnomìrné otáèecí údery. Pøi uvolòování šroubù je tento proces opaèný. Pøed uvedením do provozu Akumulátor vyjmout ze stroje Akumulátor (1) je pøipojen ve spodní èásti držadla. Stlaèením tlaèítek (2) dojde k odjištìní a akumulátor je možné odejmout. Akumulátor nabít Akumulátor vložit do pøíslušné nabíjeèky. AN 14 E AP-ASV 14 E 1,5 Ah Svìtelná dioda (5) signalizuje pøíslušné èinnosti nabíjeèky: Svítí èervená Svítí oranžová Svítí zelená signalizuje nabíjení signalizuje pøipojení k síti signalizuje stav nabití signalizuje pøehøátí Bliká oranžová akumulátoru Nabíjeèku pøipojte ke zdroji proudu a akumulátor zasuòte do nabíjecího prostoru. Nabíjeèka je vybavena termostatem, který hlídá stav nabíjení. Leží-li nabíjecí teplota mezi +10 C až +40 C, zaèíná automaticky rychlonabíjení. Není-li teplota akumulátoru v tomto rozsahu, nedojde k automatickému nabíjení. Akumulátor se rychleji ochladí, vyndáme-li jej z nabíjeèky a vložíme jej zpìt, až když jeho teplota leží v požadovaném rozsahu. Je-li akumulátor nabit, zaèíná okamžitì udržovací nabíjení. Nabíjeèka je urèena pro nabíjení NiCd akumulátorù a mezi každým za sebou následujícím nabíjením se doporuèuje klidová pøestávka 15 minut. Nabíjeèka nesmí pøijít do styku s vodou. Nabíjecí èas k plnému nabití: Kapacita 1,5 Ah cca 60 minut Uvedení do provozu Zapnutí Stisknutí tlaèítka spínaèe (3) a jeho postupným stlaèováním lze plynule regulovat otáèky. Vypnutí Uvolnìním tlaèítka spínaèe (3). Dobìh vøetene se sklíèidlem je prostøednictvím brzdy po vypnutí zkrácen. 5

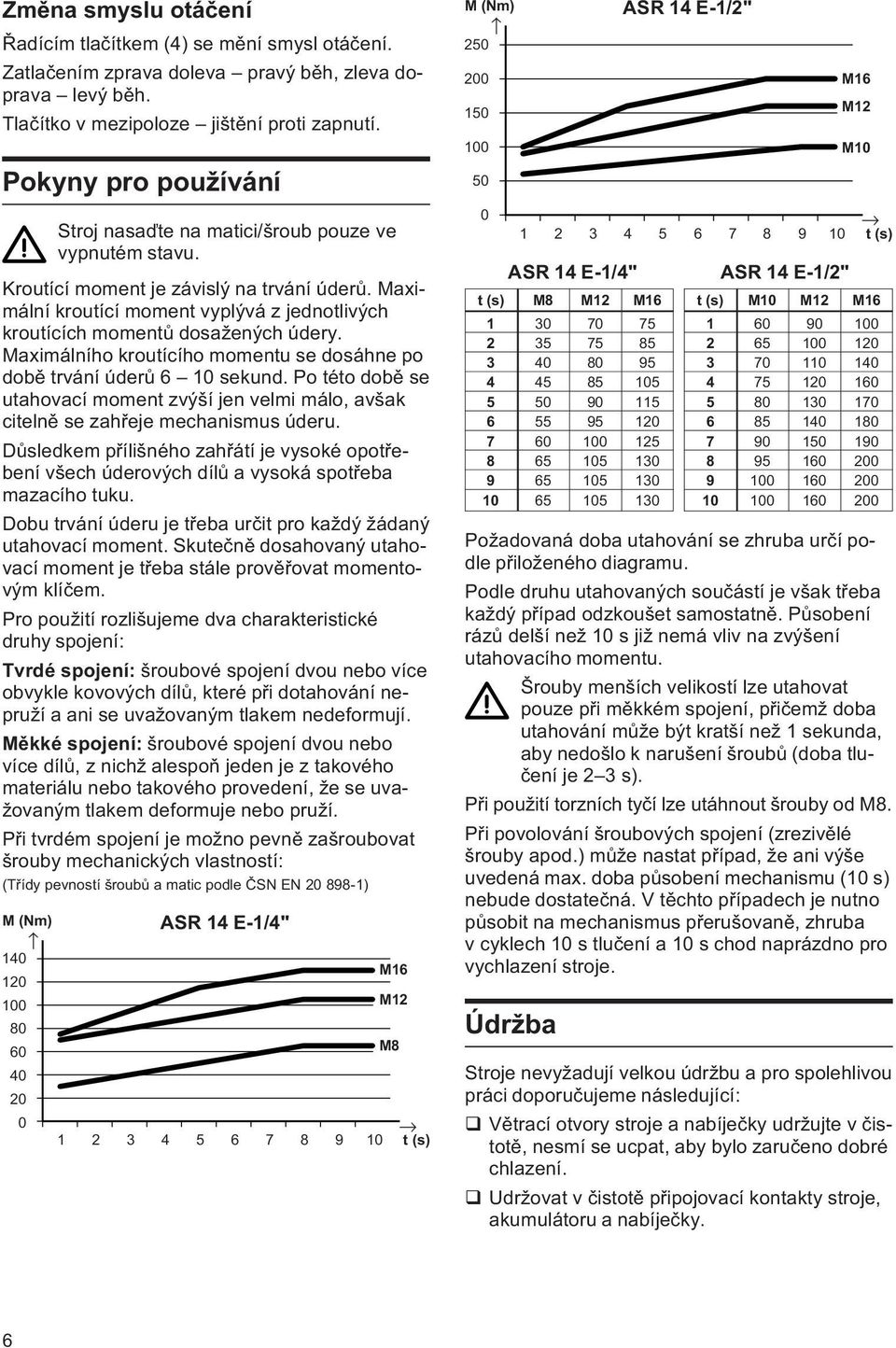

5 Zmìna smyslu otáèení Øadícím tlaèítkem (4) se mìní smysl otáèení. Zatlaèením zprava doleva pravý bìh, zleva doprava levý bìh. Tlaèítko v mezipoloze jištìní proti zapnutí. Pokyny pro používání Stroj nasaïte na matici/šroub pouze ve vypnutém stavu. Kroutící moment je závislý na trvání úderù. Maximální kroutící moment vyplývá z jednotlivých kroutících momentù dosažených údery. Maximálního kroutícího momentu se dosáhne po dobì trvání úderù 6 10 sekund. Po této dobì se utahovací moment zvýší jen velmi málo, avšak citelnì se zahøeje mechanismus úderu. Dùsledkem pøílišného zahøátí je vysoké opotøebení všech úderových dílù a vysoká spotøeba mazacího tuku. Dobu trvání úderu je tøeba urèit pro každý žádaný utahovací moment. Skuteènì dosahovaný utahovací moment je tøeba stále provìøovat momentovým klíèem. Pro použití rozlišujeme dva charakteristické druhy spojení: Tvrdé spojení: šroubové spojení dvou nebo více obvykle kovových dílù, které pøi dotahování nepruží a ani se uvažovaným tlakem nedeformují. Mìkké spojení: šroubové spojení dvou nebo více dílù, z nichž alespoò jeden je z takového materiálu nebo takového provedení, že se uvažovaným tlakem deformuje nebo pruží. Pøi tvrdém spojení je možno pevnì zašroubovat šrouby mechanických vlastností: (Tøídy pevností šroubù a matic podle ÈSN EN ) M (Nm) M16 M M t (s) M (Nm) Požadovaná doba utahování se zhruba urèí podle pøiloženého diagramu. Podle druhu utahovaných souèástí je však tøeba každý pøípad odzkoušet samostatnì. Pùsobení rázù delší než 10 s již nemá vliv na zvýšení utahovacího momentu. Šrouby menších velikostí lze utahovat pouze pøi mìkkém spojení, pøièemž doba utahování mùže být kratší než 1 sekunda, aby nedošlo k narušení šroubù (doba tluèení je 2 3 s). Pøi použití torzních tyèí lze utáhnout šrouby od M8. Pøi povolování šroubových spojení (zrezivìlé šrouby apod.) mùže nastat pøípad, že ani výše uvedená max. doba pùsobení mechanismu (10 s) nebude dostateèná. V tìchto pøípadech je nutno pùsobit na mechanismus pøerušovanì, zhruba v cyklech 10 s tluèení a 10 s chod naprázdno pro vychlazení stroje. Údržba M16 M12 M t (s) t (s) M8 M12 M t (s) M10 M12 M Stroje nevyžadují velkou údržbu a pro spolehlivou práci doporuèujeme následující: q Vìtrací otvory stroje a nabíjeèky udržujte v èistotì, nesmí se ucpat, aby bylo zaruèeno dobré chlazení. q Udržovat v èistotì pøipojovací kontakty stroje, akumulátoru a nabíjeèky. 6

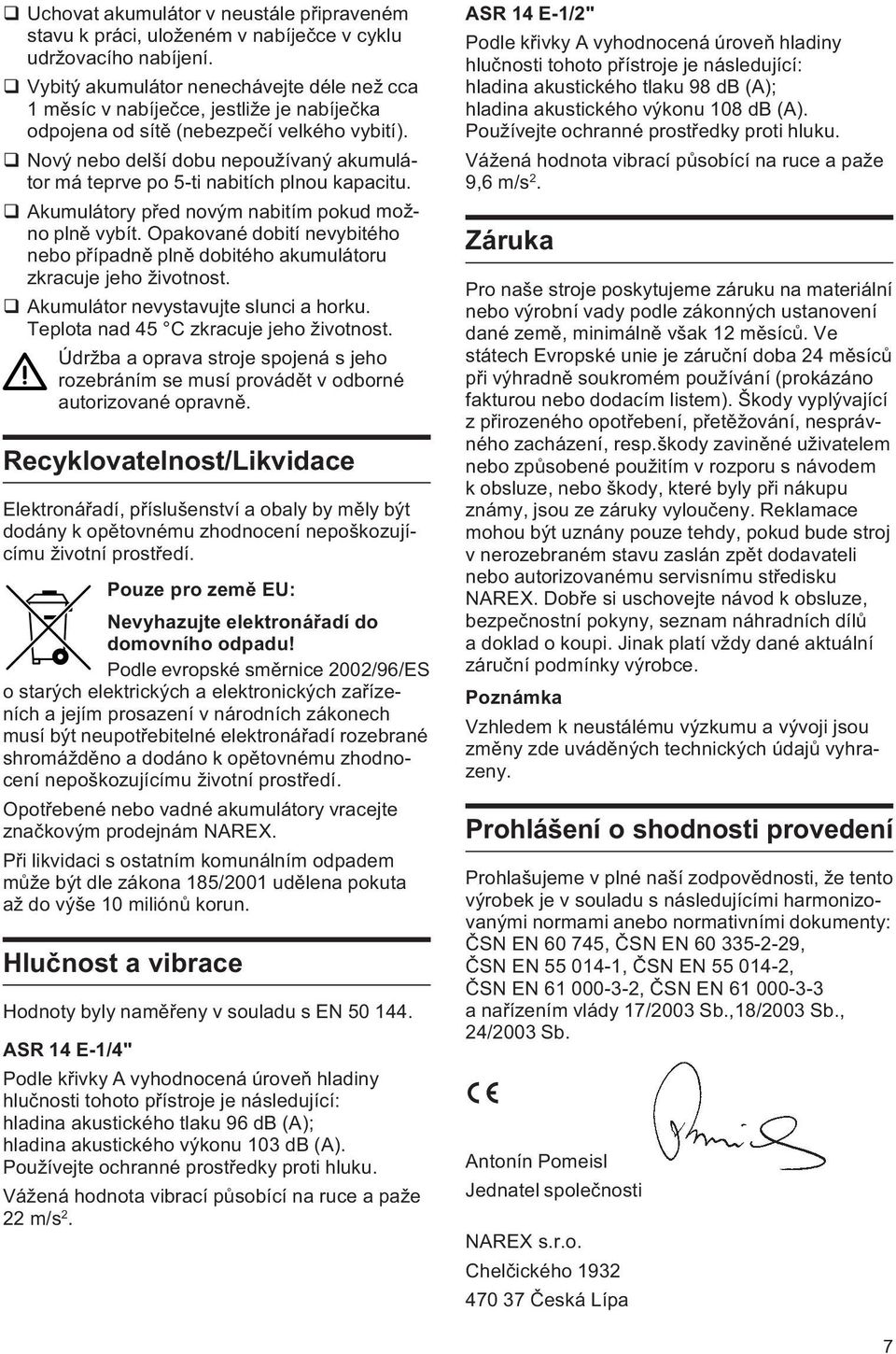

6 q Uchovat akumulátor v neustále pøipraveném stavu k práci, uloženém v nabíjeèce v cyklu udržovacího nabíjení. q Vybitý akumulátor nenechávejte déle než cca 1 mìsíc v nabíjeèce, jestliže je nabíjeèka odpojena od sítì (nebezpeèí velkého vybití). q Nový nebo delší dobu nepoužívaný akumulátor má teprve po 5-ti nabitích plnou kapacitu. q Akumulátory pøed novým nabitím pokud možno plnì vybít. Opakované dobití nevybitého nebo pøípadnì plnì dobitého akumulátoru zkracuje jeho životnost. q Akumulátor nevystavujte slunci a horku. Teplota nad 45 C zkracuje jeho životnost. Údržba a oprava stroje spojená s jeho rozebráním se musí provádìt v odborné autorizované opravnì. Recyklovatelnost/Likvidace Elektronáøadí, pøíslušenství a obaly by mìly být dodány k opìtovnému zhodnocení nepoškozujícímu životní prostøedí. Pouze pro zemì EU: Nevyhazujte elektronáøadí do domovního odpadu! Podle evropské smìrnice 2002/96/ES o starých elektrických a elektronických zaøízeních a jejím prosazení v národních zákonech musí být neupotøebitelné elektronáøadí rozebrané shromáždìno a dodáno k opìtovnému zhodnocení nepoškozujícímu životní prostøedí. Opotøebené nebo vadné akumulátory vracejte znaèkovým prodejnám NAREX. Pøi likvidaci s ostatním komunálním odpadem mùže být dle zákona 185/2001 udìlena pokuta až do výše 10 miliónù korun. Hluènost a vibrace Hodnoty byly namìøeny v souladu s EN Podle køivky A vyhodnocená úroveò hladiny hluènosti tohoto pøístroje je následující: hladina akustického tlaku 96 db (A); hladina akustického výkonu 103 db (A). Používejte ochranné prostøedky proti hluku. Vážená hodnota vibrací pùsobící na ruce a paže 22 m/s 2. Podle køivky A vyhodnocená úroveò hladiny hluènosti tohoto pøístroje je následující: hladina akustického tlaku 98 db (A); hladina akustického výkonu 108 db (A). Používejte ochranné prostøedky proti hluku. Vážená hodnota vibrací pùsobící na ruce a paže 9,6 m/s 2. Záruka Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané zemì, minimálnì však 12 mìsícù. Ve státech Evropské unie je záruèní doba 24 mìsícù pøi výhradnì soukromém používání (prokázáno fakturou nebo dodacím listem). Škody vyplývající z pøirozeného opotøebení, pøetìžování, nesprávného zacházení, resp.škody zavinìné uživatelem nebo zpùsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly pøi nákupu známy, jsou ze záruky vylouèeny. Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpìt dodavateli nebo autorizovanému servisnímu støedisku NAREX. Dobøe si uschovejte návod k obsluze, bezpeènostní pokyny, seznam náhradních dílù a doklad o koupi. Jinak platí vždy dané aktuální záruèní podmínky výrobce. Poznámka Vzhledem k neustálému výzkumu a vývoji jsou zmìny zde uvádìných technických údajù vyhrazeny. Prohlášení o shodnosti provedení Prohlašujeme v plné naší zodpovìdnosti, že tento výrobek je v souladu s následujícími harmonizovanými normami anebo normativními dokumenty: ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN a naøízením vlády 17/2003 Sb.,18/2003 Sb., 24/2003 Sb. Antonín Pomeisl Jednatel spoleènosti NAREX s.r.o. Chelèického Èeská Lípa 7

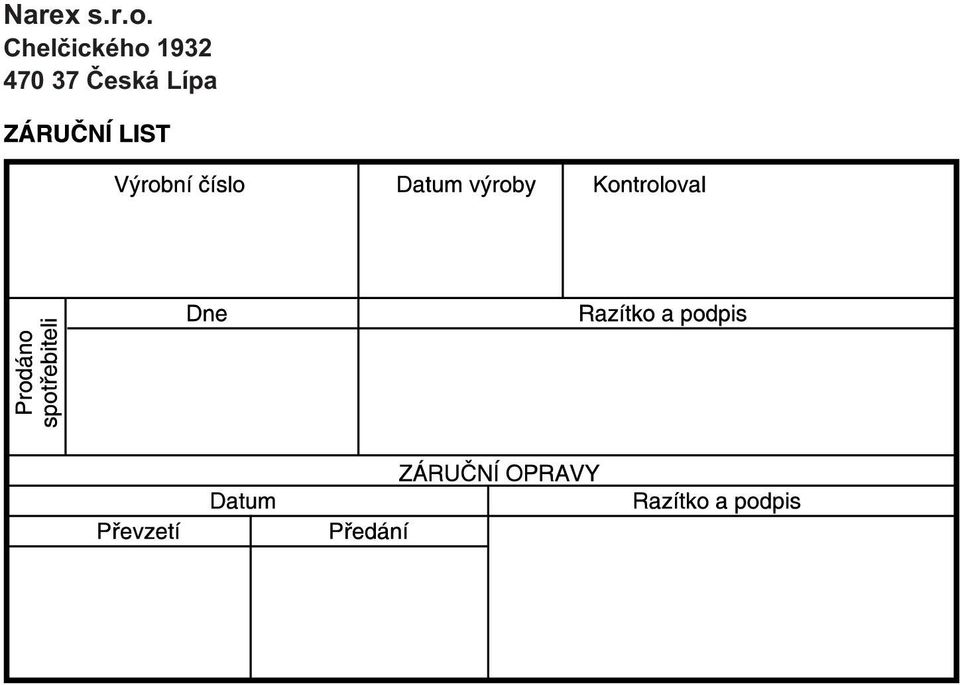

7 Narex s.r.o. Chelèického Èeská Lípa
