1 Mechanismy a příslušenství MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH SKLA VNĚJŠÍ OCHRANNÉ PRVKY VNĚJŠÍ PŘÍSLUŠENSTVÍ DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ HORNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ VNITŘNÍ BEZPEČNOSTNÍ PŘÍSLUŠENSTVÍ BG0A - BG0B - BG0D - BG0G - KG0A - KG0B - KG0D - KG0G LISTOPAD 2000 EDITION TCHEQUE "Postupy oprav předepsané výrobcem v této dokumentaci jsou stanoveny v závislosti na technických specifikacích platných ke dni sepsání dokumentace. Jsou předmětem úprav v případě změn provedených výrobcem při výrobě různých částí a příslušenství vozidel jeho značky." Veškerá autorská práva jsou vyhrazena společnosti Renault. Reprodukce nebo překlad této dokumentace i její části stejně jako použití systému číslování k označení náhradních dílů jsou bez písemného a předběžného souhlasu společnosti Renault zakázány. Renault 2000

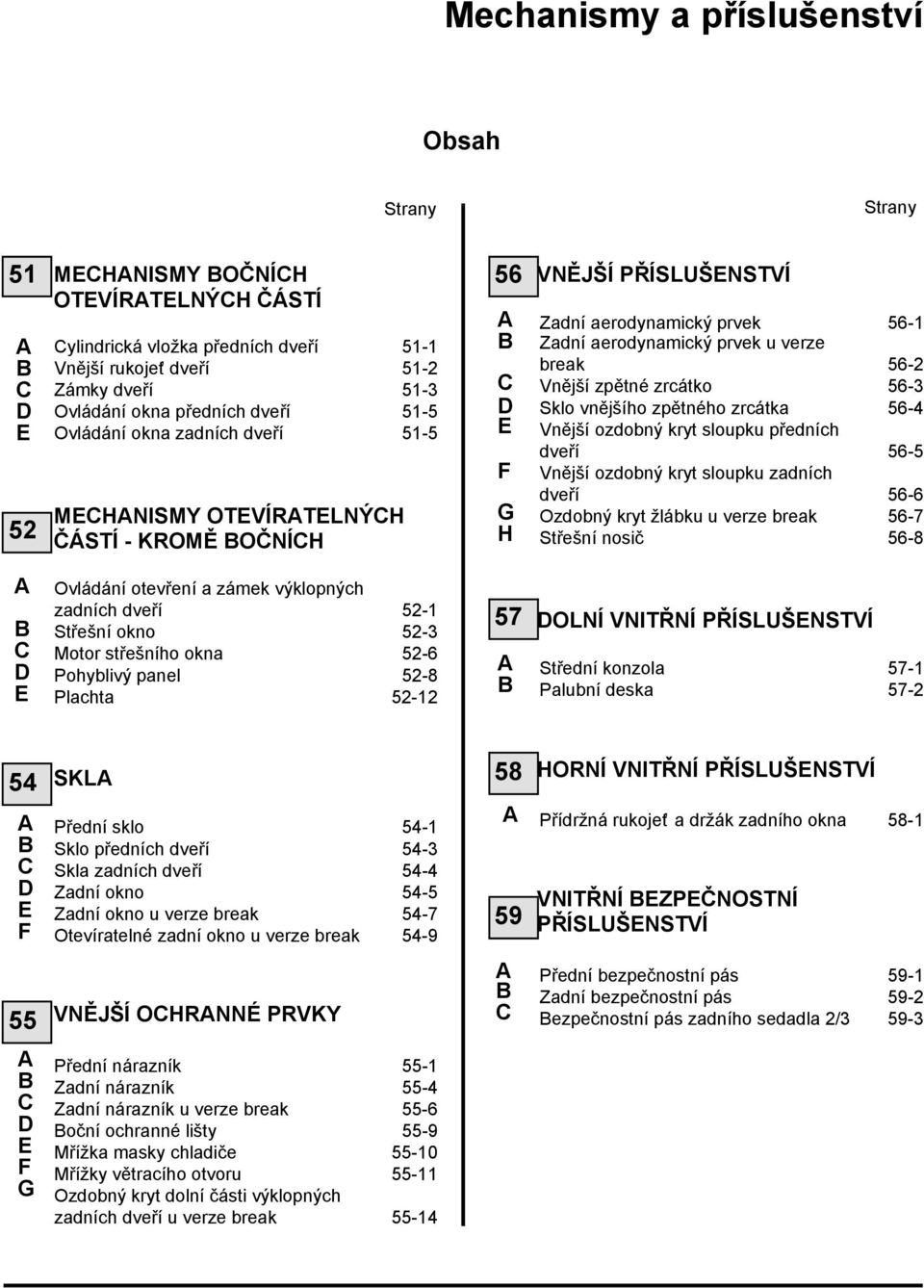

2 Mechanismy a příslušenství Obsah Strany Strany 51 A B C D E 52 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ Cylindrická vložka předních dveří 51-1 Vnější rukojet dveří 51-2 Zámky dveří 51-3 Ovládání okna předních dveří 51-5 Ovládání okna zadních dveří 51-5 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 56 A B C D E F G H VNĚJŠÍ PŘÍSLUŠENSTVÍ Zadní aerodynamický prvek 56-1 Zadní aerodynamický prvek u verze break 56-2 Vnější zpětné zrcátko 56-3 Sklo vnějšího zpětného zrcátka 56-4 Vnější ozdobný kryt sloupku předních dveří 56-5 Vnější ozdobný kryt sloupku zadních dveří 56-6 Ozdobný kryt žlábku u verze break 56-7 Střešní nosič 56-8 A B C D E Ovládání otevření a zámek výklopných zadních dveří 52-1 Střešní okno 52-3 Motor střešního okna 52-6 Pohyblivý panel 52-8 Plachta A B DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ Střední konzola 57-1 Palubní deska A B C D E F SKLA Přední sklo 54-1 Sklo předních dveří 54-3 Skla zadních dveří 54-4 Zadní okno 54-5 Zadní okno u verze break 54-7 Otevíratelné zadní okno u verze break A 59 HORNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ Přídržná rukojet a držák zadního okna 58-1 VNITŘNÍ BEZPEČNOSTNÍ PŘÍSLUŠENSTVÍ 55 VNĚJŠÍ OCHRANNÉ PRVKY A B C Přední bezpečnostní pás 59-1 Zadní bezpečnostní pás 59-2 Bezpečnostní pás zadního sedadla 2/ A B C D E F G Přední nárazník 55-1 Zadní nárazník 55-4 Zadní nárazník u verze break 55-6 Boční ochranné lišty 55-9 Mřížka masky chladiče Mřížky větracího otvoru Ozdobný kryt dolní části výklopných zadních dveří u verze break 55-14

3 151 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Cylindrická vložka předních dveří A DEMONTÁŽ Demontujte: kryt cylindrické vložky (A), uzávěr a následně odšroubujte šroub (1) (hvězdicový T 20), aniž byste jej demontovali. Uvolněte cylindrickou vložku (2). POZNÁMKA: Kryt cylindrické vložky lze demontovat v místě (A) bez demontáže cylindrické vložky. 51-1

4 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Vnější rukojet dveří B DEMONTÁŽ Uvolněte rukojet (3) a následně (4). Demontujte uzávěr. Odšroubujte šroub (1) (hvězdicový T 20), aniž byste jej demontovali tak, abyste uvolnili cylindrickou vložku (2). ZPĚTNÁ MONTÁŽ Zkontrolujte umístění těsnění rukojeti dveří (A). 51-2

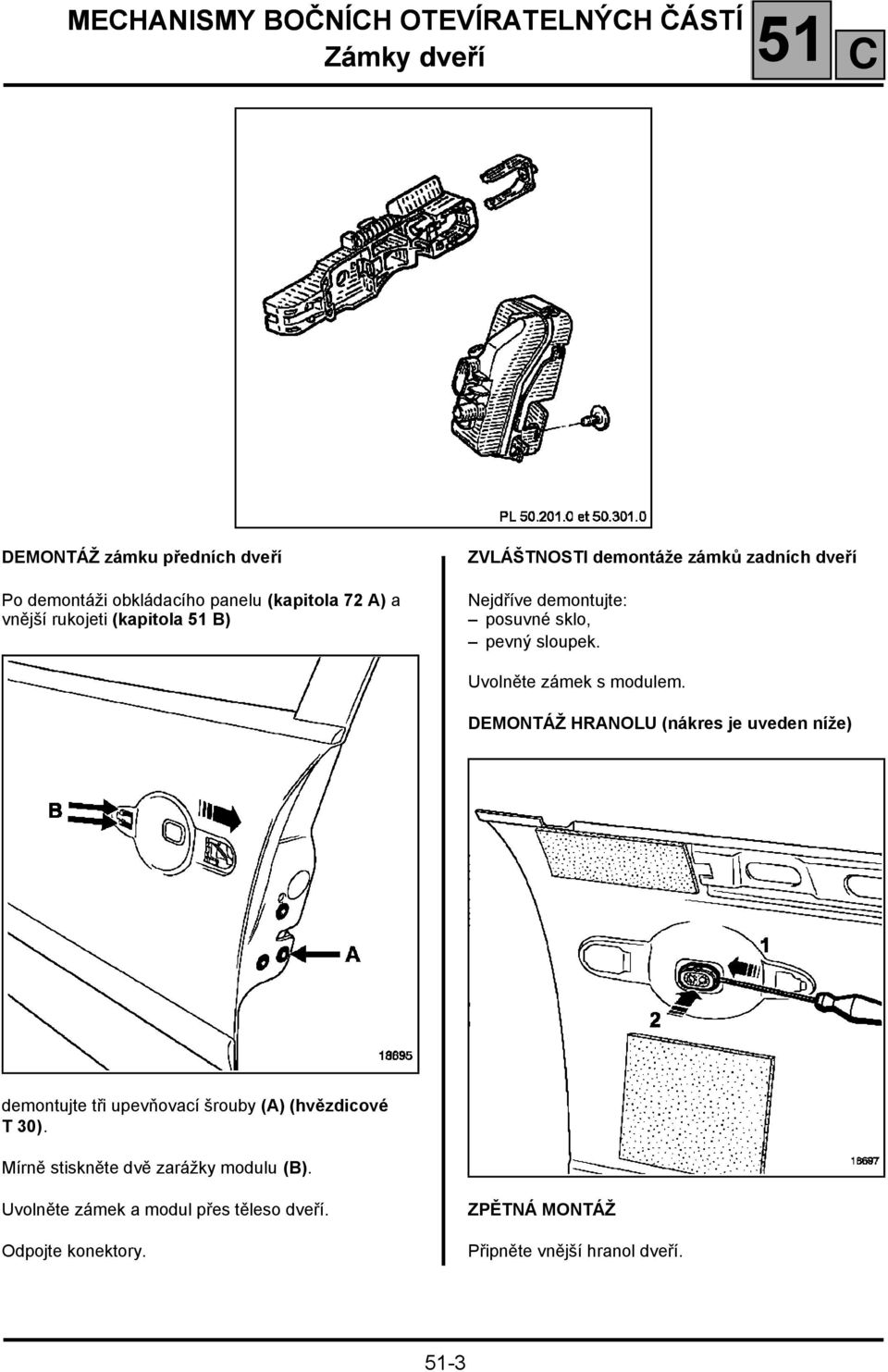

5 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Zámky dveří C DEMONTÁŽ zámku předních dveří Po demontáži obkládacího panelu (kapitola 72 A) a vnější rukojeti (kapitola 51 B) ZVLÁŠTNOSTI demontáže zámků zadních dveří Nejdříve demontujte: posuvné sklo, pevný sloupek. Uvolněte zámek s modulem. DEMONTÁŽ HRANOLU (nákres je uveden níže) demontujte tři upevňovací šrouby (A) (hvězdicové T 30). Mírně stiskněte dvě zarážky modulu (B). Uvolněte zámek a modul přes těleso dveří. Odpojte konektory. ZPĚTNÁ MONTÁŽ Připněte vnější hranol dveří. 51-3

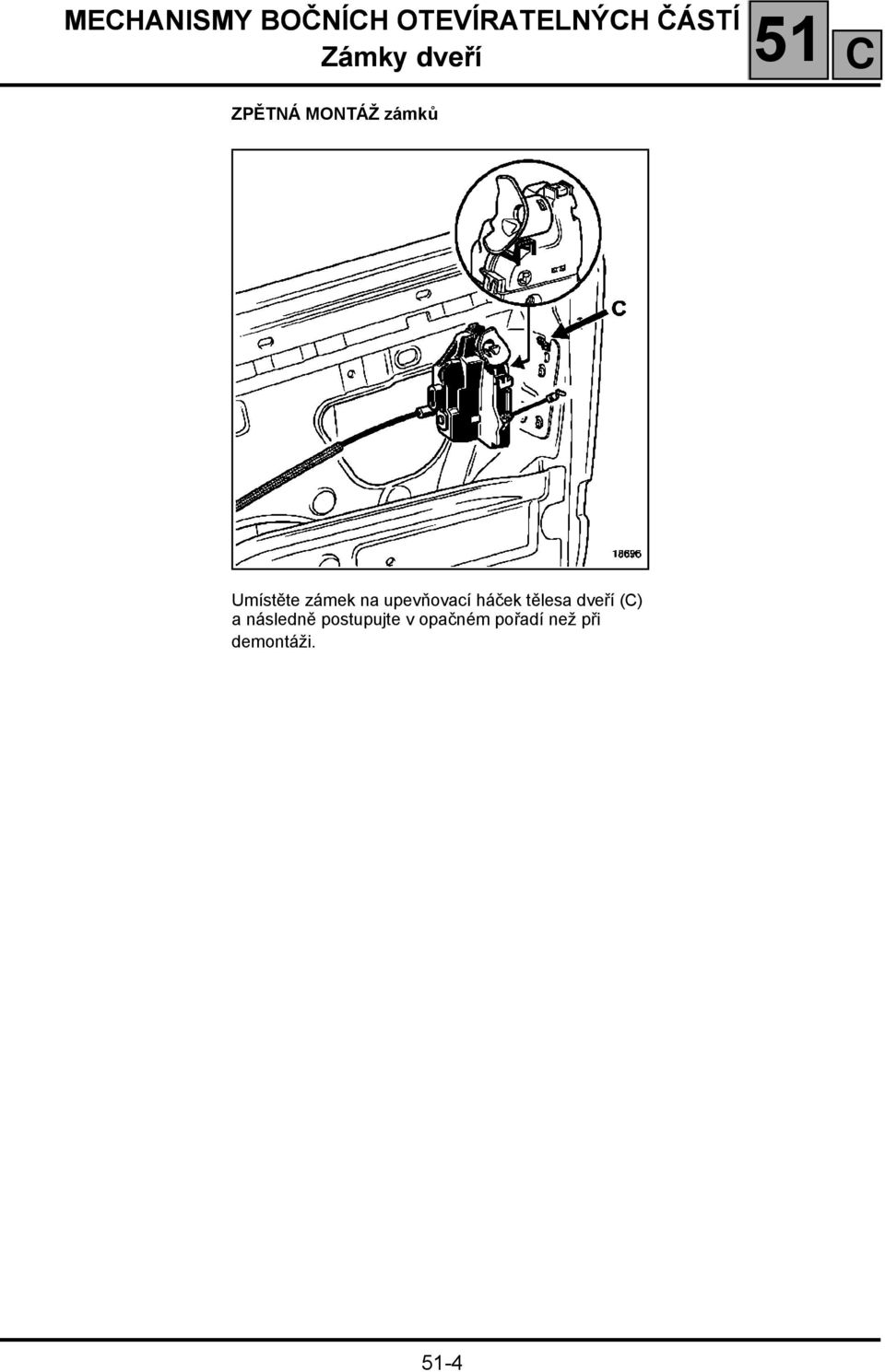

6 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Zámky dveří C ZPĚTNÁ MONTÁŽ zámků Umístěte zámek na upevňovací háček tělesa dveří (C) a následně postupujte v opačném pořadí než při demontáži. 51-4

7 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Ovládání okna předních dveří D DEMONTÁŽ Po demontáži vnitřního obložení (kapitola 72.A) Odpojte konektor napájení. Uvolněte mechanismus ovládání okna přes dolní otvor v tělese dveří. ZPĚTNÁ MONTÁŽ Postupujte v opačném pořadí než při demontáži. INICIALIZACE MOTORU OVLÁDÁNÍ OKNA! Zapněte zapalování.! Zavřete okno až na horní doraz (to se zavře přerušovanými pohyby).! Držte spínač (přibližně dvě sekundy).! Spust te sklo až na dolní doraz a držte spínač.! Motor je inicializován. demontujte obě upevňovací spony skla (A) a uvolněte sklo z čepů unášeče ovládání okna. Ručně přemístěte sklo do horní polohy a zablokujte jej pomocí lepicí pásky. Demontujte pět upevňovacích šroubů mechanismu (B) (M6 s hlavou velikosti 10). 51-5

8 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Ovládání okna zadních dveří E DEMONTÁŽ (elektrického ovládání okna) Po demontáži vnitřního obložení (kapitola 72.B) Odpojte konektor napájení. Uvolněte ovládání okna přes levý dolní otvor tělesa dveří. ZPĚTNÁ MONTÁŽ Postupujte v opačném pořadí než při demontáži. INICIALIZACE MOTORU OVLÁDÁNÍ OKNA B! Zapněte zapalování.! Zavřete okno až na horní doraz (to se zavře přerušovanými pohyby).! Držte spínač (přibližně dvě sekundy).! Spust te sklo až na dolní doraz a držte spínač.! Motor je inicializován. demontujte upevňovací sponu skla (A). Uvolněte sklo z čepu unášeče ovládání okna. Ručně přemístěte sklo do horní polohy. Zablokujte jej pomocí lepicí pásky. Demontujte tři upevňovací šrouby mechanismu (B) (M6 s hlavou velikosti 10). 51-6

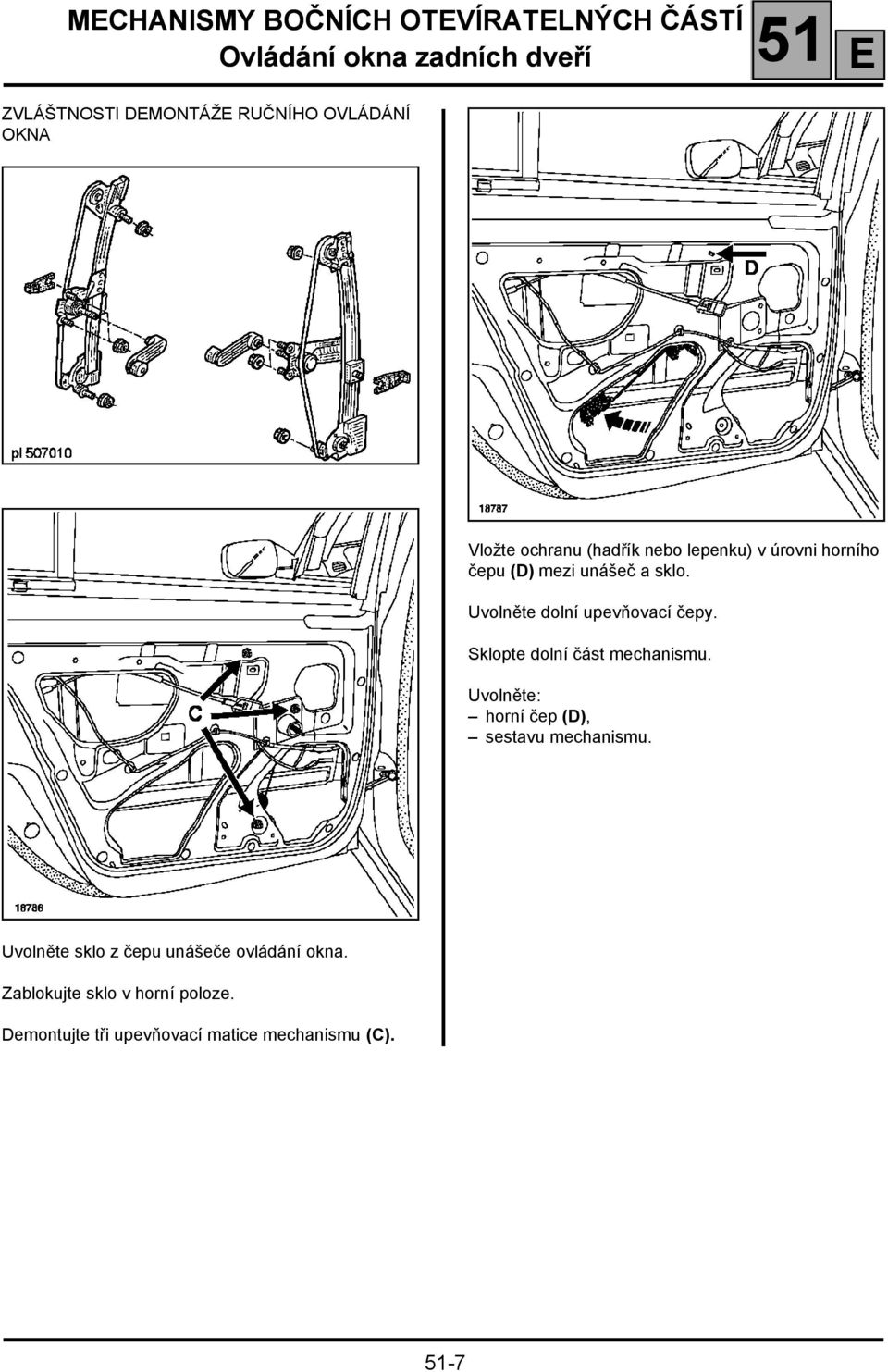

9 MECHANISMY BOČNÍCH OTEVÍRATELNÝCH ČÁSTÍ 51 Ovládání okna zadních dveří E ZVLÁŠTNOSTI DEMONTÁŽE RUČNÍHO OVLÁDÁNÍ OKNA Vložte ochranu (hadřík nebo lepenku) v úrovni horního čepu (D) mezi unášeč a sklo. Uvolněte dolní upevňovací čepy. Sklopte dolní část mechanismu. Uvolněte: horní čep (D), sestavu mechanismu. Uvolněte sklo z čepu unášeče ovládání okna. Zablokujte sklo v horní poloze. Demontujte tři upevňovací matice mechanismu (C). 51-7

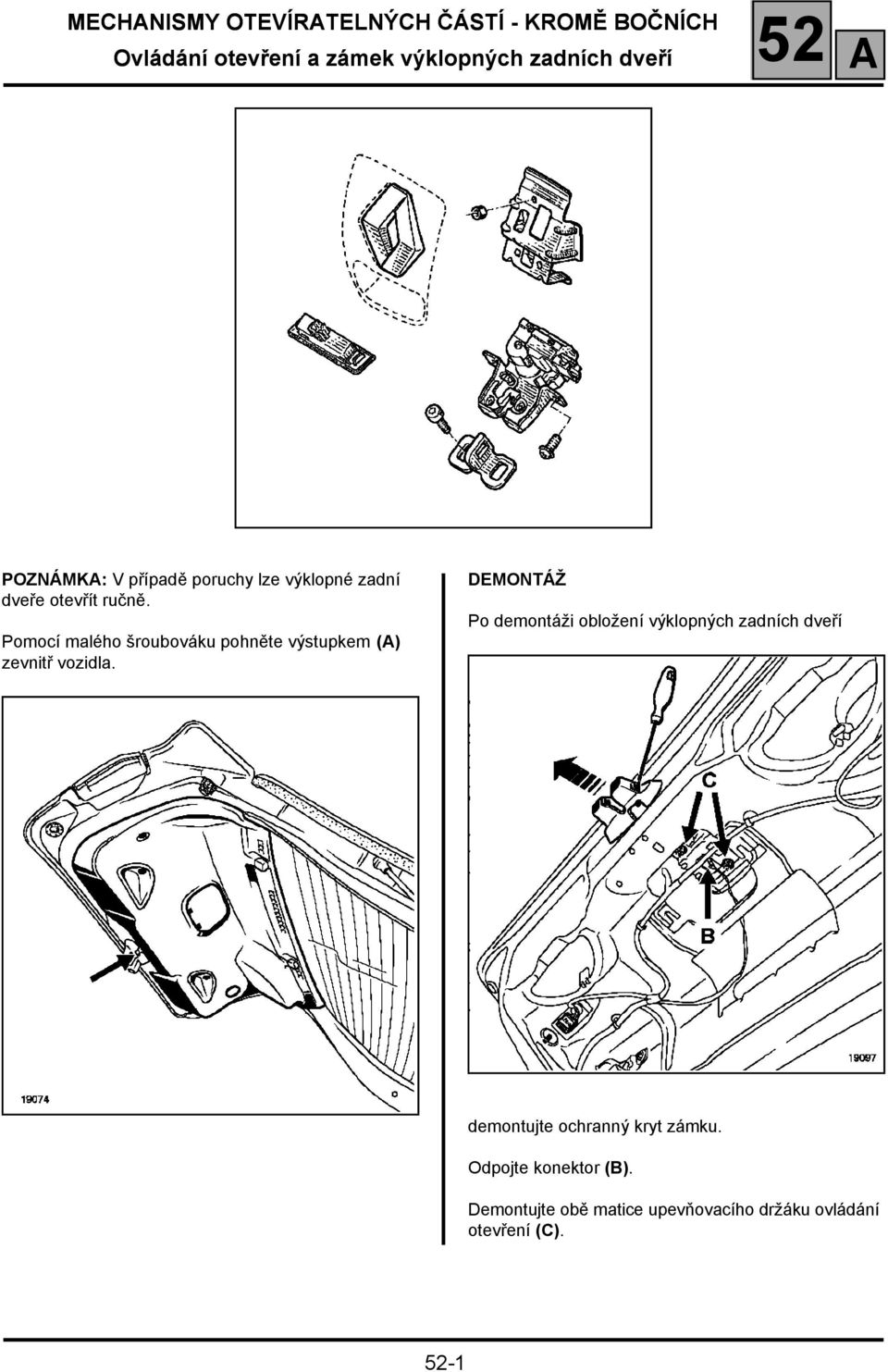

10 252 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Ovládání otevření a zámek výklopných zadních dveří A POZNÁMKA: V případě poruchy lze výklopné zadní dveře otevřít ručně. Pomocí malého šroubováku pohněte výstupkem (A) zevnitř vozidla. DEMONTÁŽ Po demontáži obložení výklopných zadních dveří demontujte ochranný kryt zámku. Odpojte konektor (B). Demontujte obě matice upevňovacího držáku ovládání otevření (C). 52-1

11 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Ovládání otevření a zámek výklopných zadních dveří A Odepněte označovací sponu (C). Demontujte: ovládání otevření a jeho držák, oba upevňovací šrouby zámku. Odpojte konektor a následně demontujte zámek. 52-2

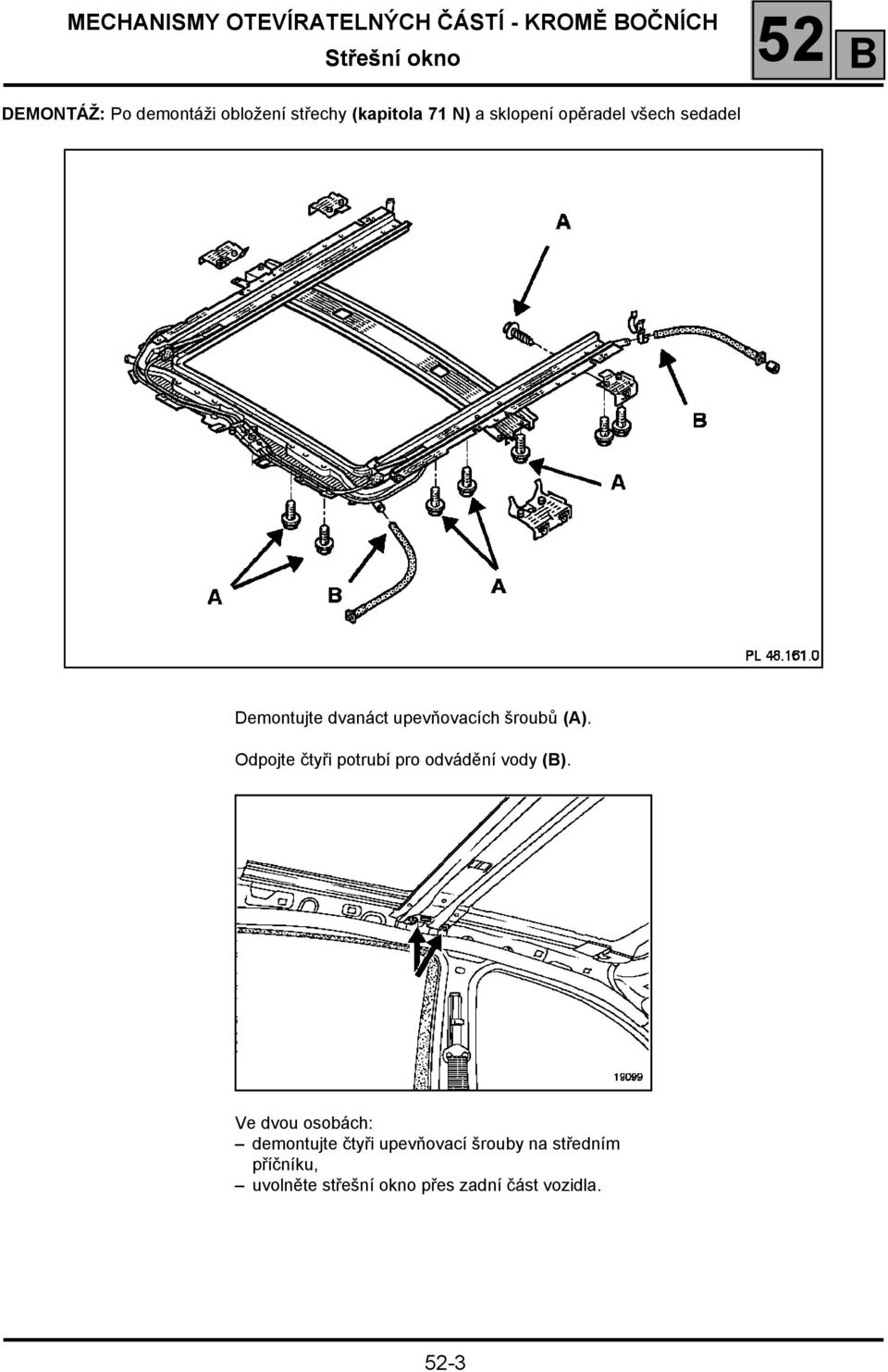

12 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Střešní okno B DEMONTÁŽ: Po demontáži obložení střechy (kapitola 71 N) a sklopení opěradel všech sedadel Demontujte dvanáct upevňovacích šroubů (A). Odpojte čtyři potrubí pro odvádění vody (B). Ve dvou osobách: demontujte čtyři upevňovací šrouby na středním příčníku, uvolněte střešní okno přes zadní část vozidla. 52-3

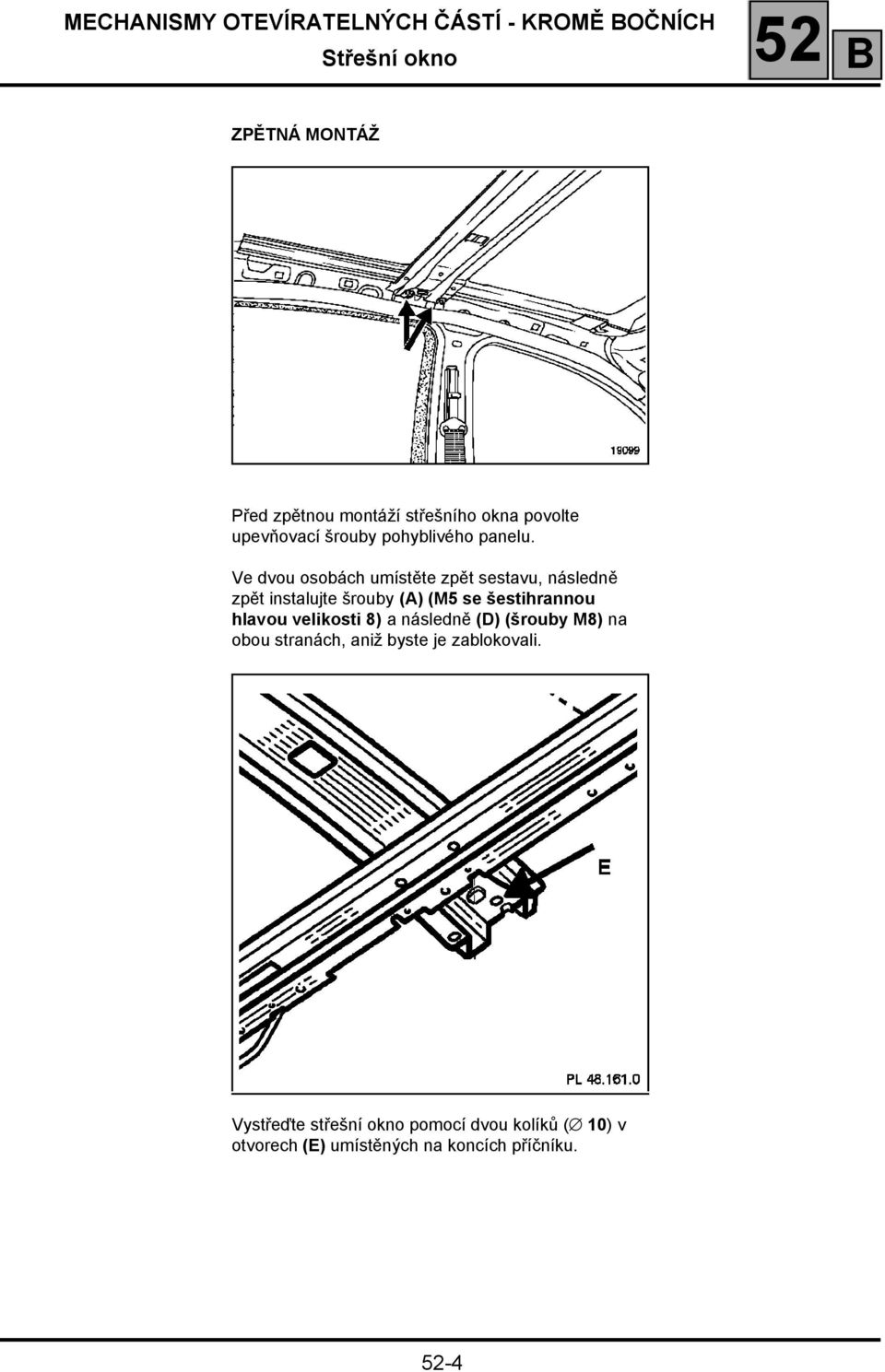

13 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Střešní okno B ZPĚTNÁ MONTÁŽ Před zpětnou montáží střešního okna povolte upevňovací šrouby pohyblivého panelu. Ve dvou osobách umístěte zpět sestavu, následně zpět instalujte šrouby (A) (M5 se šestihrannou hlavou velikosti 8) a následně (D) (šrouby M8) na obou stranách, aniž byste je zablokovali. Vystřeďte střešní okno pomocí dvou kolíků ( 10) v otvorech (E) umístěných na koncích příčníku. 52-4

14 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Střešní okno B Začněte utažením čtyř šroubů (D) (M8) středního příčníku a následně utáhněte upevnění (E) střešního okna (šrouby M5 se šestihrannou hlavou velikosti 8), přičemž postupujte diagonálně. DŮLEŽITÉ: Zkontrolujte montáž potrubí pro odvádění vody na kazetě. POZNÁMKA: Pokud se šroub (E) (M5 se šestihrannou hlavou velikosti 8) nedostane do otvoru pro utažení, lze změnit otvor. Použijte otvor umístěný v blízkosti - je určen k tomuto účelu. UTAHOVACÍ MOMENTY (v Nm) šroub (D) úchytu na kazetě (M8) 21 šroub (E) kazety (M5 se šestihrannou hlavou velikosti 8) 4 ± 20 % šroub (F) úchytu na nosníku (M6) 8 Po zpětné montáži kazety: seřiďte pohyblivý panel (kapitola 52 D), proveďte zkoušku funkce a utěsnění střešního okna, instalujte zpět obložení. 52-5

15 152 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Motor střešního okna C PL DEMONTÁŽ stropní svítidlo. Demontujte: ovládací blok střešního okna, 52-6

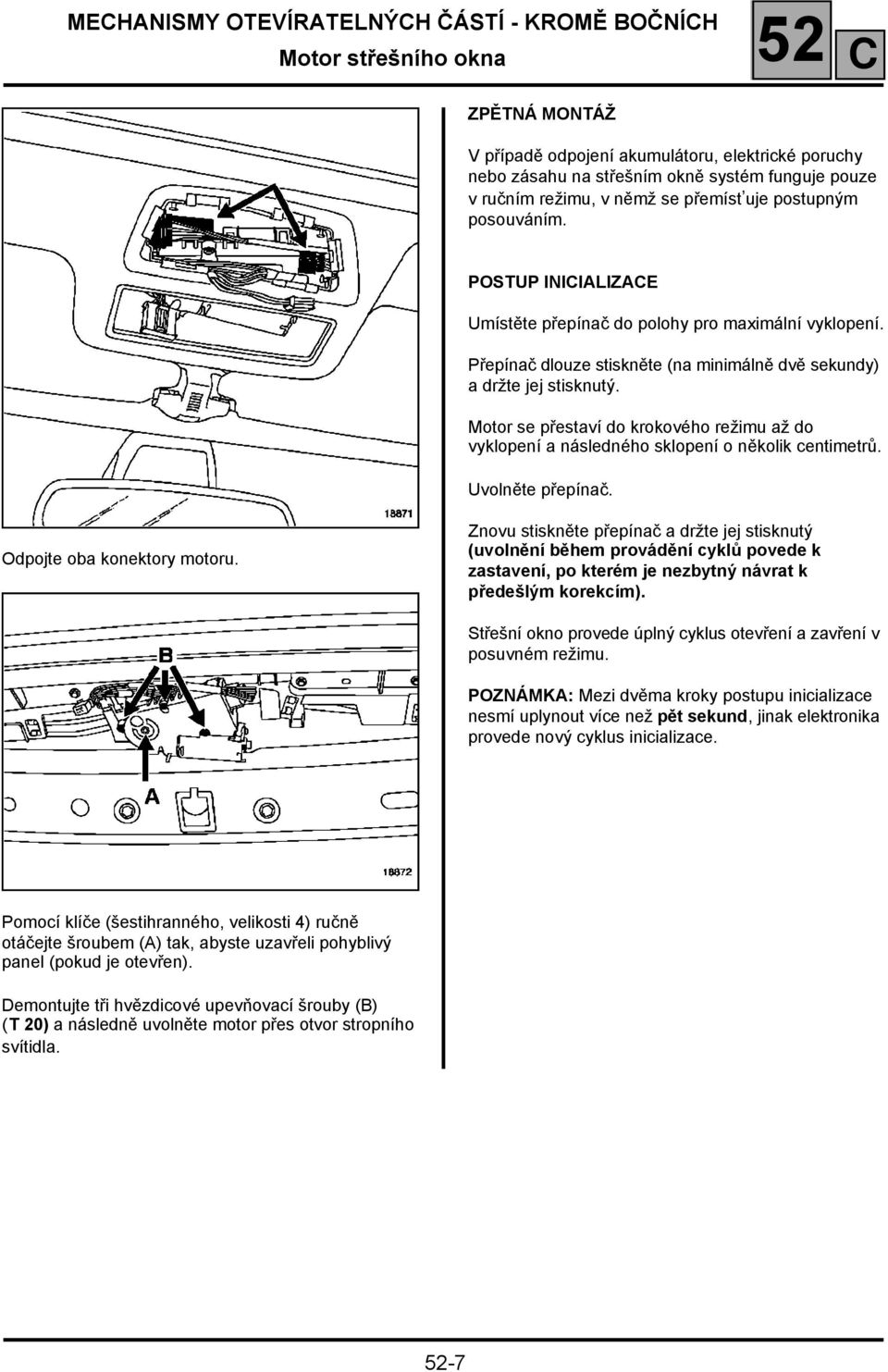

16 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Motor střešního okna C ZPĚTNÁ MONTÁŽ V případě odpojení akumulátoru, elektrické poruchy nebo zásahu na střešním okně systém funguje pouze v ručním režimu, v němž se přemíst uje postupným posouváním. POSTUP INICIALIZACE Umístěte přepínač do polohy pro maximální vyklopení. Přepínač dlouze stiskněte (na minimálně dvě sekundy) a držte jej stisknutý. Motor se přestaví do krokového režimu až do vyklopení a následného sklopení o několik centimetrů. Uvolněte přepínač. Odpojte oba konektory motoru. Znovu stiskněte přepínač a držte jej stisknutý (uvolnění během provádění cyklů povede k zastavení, po kterém je nezbytný návrat k předešlým korekcím). Střešní okno provede úplný cyklus otevření a zavření v posuvném režimu. POZNÁMKA: Mezi dvěma kroky postupu inicializace nesmí uplynout více než pět sekund, jinak elektronika provede nový cyklus inicializace. Pomocí klíče (šestihranného, velikosti 4) ručně otáčejte šroubem (A) tak, abyste uzavřeli pohyblivý panel (pokud je otevřen). Demontujte tři hvězdicové upevňovací šrouby (B) (T 20) a následně uvolněte motor přes otvor stropního svítidla. 52-7

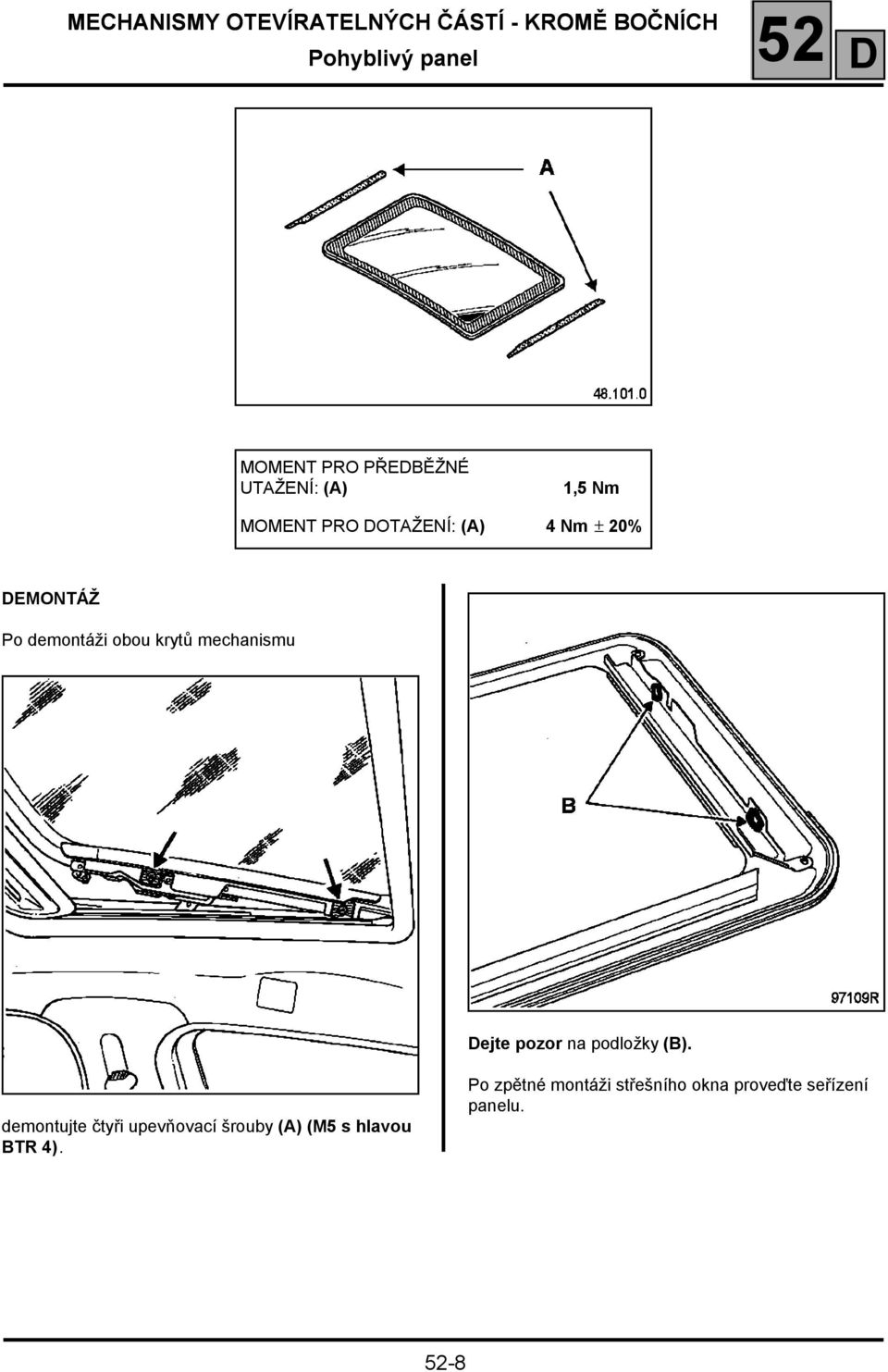

17 152 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Pohyblivý panel D MOMENT PRO PŘEDBĚŽNÉ UTAŽENÍ: (A) 1,5 Nm MOMENT PRO DOTAŽENÍ: (A) 4 Nm ± 20% DEMONTÁŽ Po demontáži obou krytů mechanismu Dejte pozor na podložky (B). demontujte čtyři upevňovací šrouby (A) (M5 s hlavou BTR 4). Po zpětné montáži střešního okna proveďte seřízení panelu. 52-8

18 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Pohyblivý panel D Vůle mezi panelem a hranami střechy musí být rozdělena napůl mezi přední a zadní a pravou a levou hranu. Pomocí pravítka zkontrolujte na třech místech rozdělení vůlí. Tato měření musí být prováděna mezi hranou střechy a horní části lišty v místě (A): Přední hrana: 14 Pravá hrana: 15 ± 0,5 Zadní hrana: 14 Levá hrana: 15 ± 0,5 52-9

19 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Pohyblivý panel D SEŘÍZENÍ ZADNÍ, PŘEDNÍ A BOČNÍ VŮLE Tento úkon musí být proveden po demontáži pohyblivého panelu nebo sestavy střešního okna. Pro seřízení v ose Y je nezbytné mírně povolit upevnění střešního okna. Instalujte dva kolíky 10 do otvorů určených k tomuto účelu, abyste znehybnili kazetu v ose X a umístili panel v ose Y. 1 - Seřízení přední, zadní a boční vůle: Pro provedení seřízení je třeba, aby byl panel v zavřené poloze, aby byly čtyři upevňovací šrouby mírně povoleny a umístěny v ose X

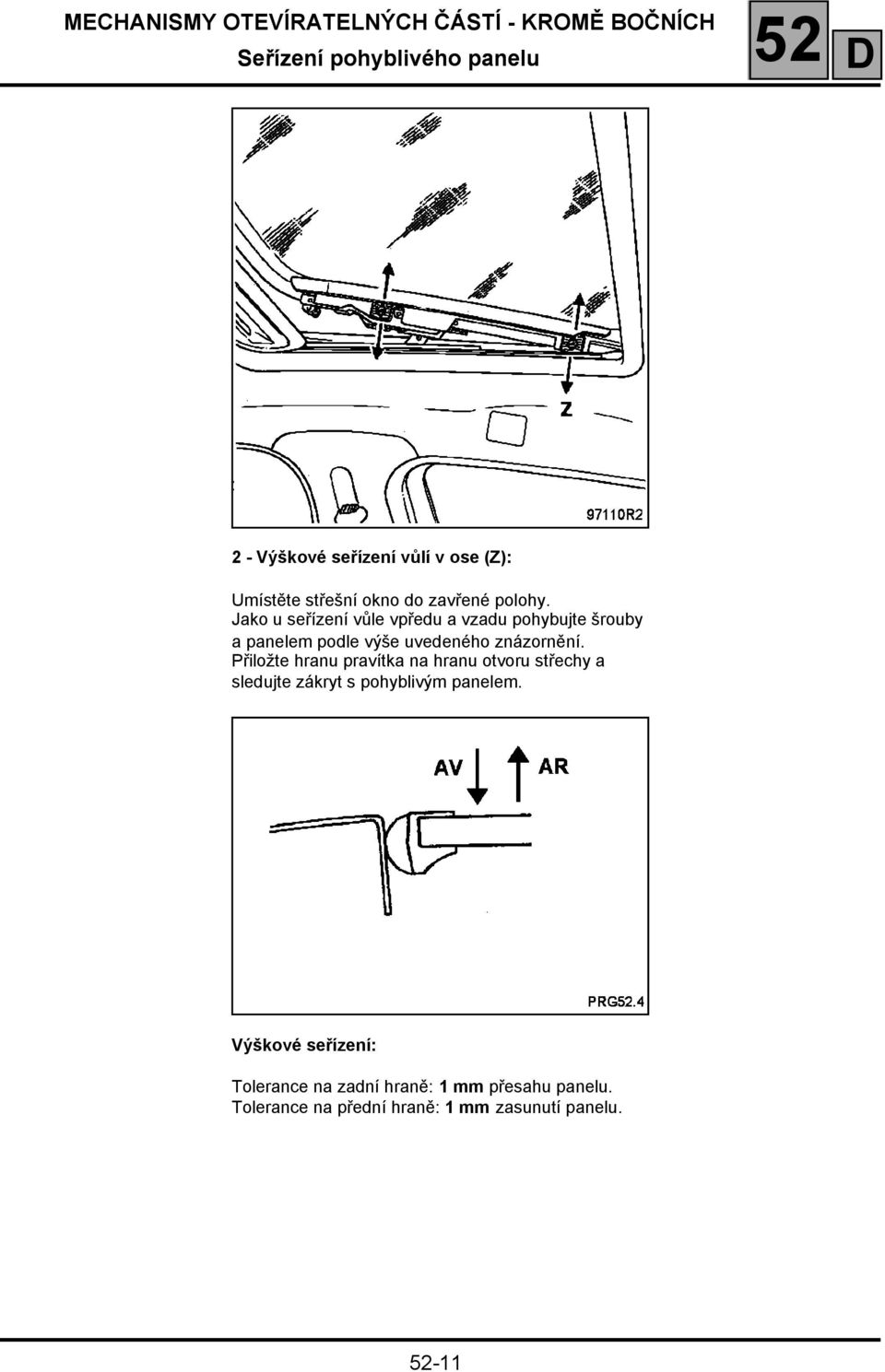

20 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Seřízení pohyblivého panelu D 2 - Výškové seřízení vůlí v ose (Z): Umístěte střešní okno do zavřené polohy. Jako u seřízení vůle vpředu a vzadu pohybujte šrouby a panelem podle výše uvedeného znázornění. Přiložte hranu pravítka na hranu otvoru střechy a sledujte zákryt s pohyblivým panelem. Výškové seřízení: Tolerance na zadní hraně: 1 mm přesahu panelu. Tolerance na přední hraně: 1 mm zasunutí panelu

21 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Plachta E DEMONTÁŽ Po demontáži: těsnění střešního okna, přídržných rukojetí (pomocí přípravku Car. 1597), horních obložení středního sloupku, obložení zadního bočního okna, obou zadních spon obložení střechy

22 MECHANISMY OTEVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH 52 Plachta E ZPĚTNÁ MONTÁŽ Instalujte novou plachtu - dejte pozor, abyste nepoškodili šest opěrek (B). Umístěte pohyblivý panel do vyklopené polohy. Pomocí dlouhého plochého šroubováku odepněte příčník pro odvádění vody (A). Opatrně jej uvolněte. Instalujte zpět příčník pro odvádění vody, přičemž stiskněte spony (A). Před zpětnou instalací obložení proveďte zkoušku posouvání plachty. Odstraňte obložení střechy v zadní části, aniž byste jej poškodili. Uvolněte plachtu vysunutím směrem k zadní části kazety

23 154 SKLA 54 Přední sklo A PŘÍPRAVEK POTŘEBNÝ K DEMONTÁŽI ochranný kryt palubní desky: (Car. 1583) upevňovací přípravek (pro odřezání lepeného spoje): ( ) DEMONTÁŽ: Po demontáži: ramen stěračů (Elé. 1552), obou polovin mřížky větracího otvoru (kapitola 55 F). Demontujte: ozdobné lišty sloupku (A), horní ozdobnou lištu (B), upevňovací podložky (C). 54-1

24 SKLA 54 Přední sklo A ZPĚTNÁ MONTÁŽ Postup přípravy a lepení naleznete v technické nótě (560 A). Demontujte: sluneční clony s držáky, obložení sloupků předního skla, vnitřní zpětné zrcátko a odpojte konektory. Osaďte horní ozdobnou lištu skla (D). Přilepte samolepicí zarážku (E) (ve střední části dolní strany rámu okenního otvoru na linii lepeného spoje). Instalujte upevňovací podložky (F). Dodržte velikost lepeného spoje. Přilepte sklo (ve dvou osobách). Rovnoměrně upravte boční vůle. Ochraňte obvod skla krycí páskou. Instalujte ochranný kryt palubní desky a následně odřízněte lepený spoj. 54-2

25 SKLA 54 Sklo předních dveří B DEMONTÁŽ Po demontáži vnitřního obložení (kapitola 72.A) Odstraňte sklo. ZPĚTNÁ MONTÁŽ Zkontrolujte umístění upevňovacích spon s pěnovým těsněním (C). Následně postupujte v opačném pořadí než při demontáži. demontujte: vnitřní lištu skla (A), obě upevňovací spony skla (B). Uvolněte sklo z čepů unášečů. 54-3

26 SKLA 54 Skla zadních dveří C DEMONTÁŽ Po demontáži vnitřního obložení (kapitola 72.B) Demontujte: částečně vodítko dveří, horní upevňovací šroub pevného sloupku (D) (hvězdicový T velikosti 20), otočte jím (o 1/4 otáčky), abyste jej vyjmuli z tělesa dveří. Uvolněte: posuvné sklo, pevné sklo, přičemž dejte pozor, abyste nesevřeli vnější lištu skla. ZPĚTNÁ MONTÁŽ Před zpětnou montáží pevného skla zkontrolujte umístění obou upevňovacích spon (E) vnitřního obložení. Následně postupujte v opačném pořadí než při demontáži. POZNÁMKA: Demontáž pevného skla lze provést pouze po demontáži posuvného skla. demontujte vnitřní lištu skla (A) a upevňovací sponu skla (B). Uvolněte sklo z čepu unášeče. Položte sklo na dno tělesa dveří. Demontujte oba dolní upevňovací šrouby pevného sloupku (C). 54-4

27 SKLA 54 Zadní okno D DEMONTÁŽ Po demontáži: zadního křidélka (kapitola 56 A), ramena stěrače (Elé. 1552), obložení výklopných zadních dveří (kapitola 73 B) Odpojte: konektor antény satelitu (A) a následně jej odstraňte (B), demontujte boční těsnění obložení. konektory kabelového svazku odmrazování (C), konektor antény (D). 54-5

28 SKLA 54 Zadní okno D ODŘEZÁNÍ LEPENÉHO SPOJE Ochraňte obvod skla krycí páskou. Dodržte velikost lepeného spoje. Přilepte sklo (ve dvou osobách). Propíchněte lepený spoj v místě (1). Rovnoměrně upravte boční vůle. Provlečte řezací drát (E) pod lemem dolní lišty. Odřežte sklo v dolní části (z bodu 1 do bodu 2). Stejným způsobem postupujte u horní lišty (z bodu 3 do bodu 4). ZPĚTNÁ MONTÁŽ Postup přípravy a lepení naleznete v technické nótě (560 A). 54-6

29 SKLA 54 Zadní okno u verze break E UPOZORNĚNÍ: Sklo zadního okna je opatřeno lištou. Toto těsnění není samostatně dodáváno skladem náhradních dílů. V případě demontáže a zpětné montáže dodržte níže popsaný postup tak, abyste při odřezávání nepoškodili lištu. DEMONTÁŽ Po demontáži: zadní boční desky (kapitola 71 G), obložení zadního skla (kapitola 71 I), zadního světla ODŘEZÁNÍ LEPENÉHO SPOJE Provlečte řezací drát (A) pod lemem dolní lišty. Odřežte lepený spoj z bodu (B) až do bodu (C). ochraňte obvod skla krycí páskou. Pro provlečení lepeného spoje v zadní dolní části použijte splétané lanko. DŮLEŽITÉ: Provlékací přípravek musí být zasunut maximálně v zákrytu s plechem. Protáhněte řezací drát pod lemem lišty z bodu (C) až do bodu (D) a následně odřízněte lepený spoj. Držte vnější sklo a následně dokončete řezání z bodu (D) do bodu (B). Instalujte upevňovací přípravek uvnitř vozidla a následně tažnou rukojet vně vozidla (ve dvou osobách). 54-7

30 SKLA 54 Zadní okno u verze break E ZPĚTNÁ MONTÁŽ Dodržte velikost lepeného spoje. Postup přípravy a lepení naleznete v technické nótě (560A). 54-8

31 SKLA 54 Otevíratelné zadní okno u verze break F DEMONTÁŽ Demontujte: upevňovací kryt třetího brzdového světla (B), ozdobný kryt západky (C), Odepněte přístupový příklop (A). Odpojte konektor kabelového svazku odmrazování. oba upevňovací šrouby třetího brzdového světla (D). Odepněte jej v místě (E). Odpojte kabelový svazek. 54-9

32 SKLA 54 Otevíratelné zadní okno u verze break F Demontujte: oba upevňovací šrouby na aerodynamickém prvku (F), Pomocí malého plochého šroubováku odstraňte příchytky upevňovací spony, aniž byste ji vyjmuli z jejího uložení. rameno zadního stěrače. Odepněte vyrovnávací páky výklopných zadních dveří (na skle). (Ve dvou osobách) Uvolněte kabelový svazek mlhového světla (G). Demontujte: čtyři upevňovací šrouby otevíracího zadního okna (H), sklo

33 155 VNĚJŠÍ OCHRANNÉ PRVKY 55 Přední nárazník A DEMONTÁŽ Demontujte: tři dolní upevňovací šrouby a sponu (A) vnitřních ochranných krytů předních blatníků, upevňovací šrouby lišty (B) (M6 s hlavou velikosti 10), upevňovací šrouby (C) (hvězdicové T20), spony (D) a následně částečně uvolněte vnitřní ochranný kryt blatníku. 55-1

34 VNĚJŠÍ OCHRANNÉ PRVKY 55 Přední nárazník A Připojte přívod kapaliny do ostřikovačů světlometů (G) (pokud jsou instalovány). Přiložte nárazník před příčník a uveďte jej do zákrytu s vodicími destičkami označovacích prvků (H). Odpojte konektory (E) pro napájení mlhových světlometů (pokud jsou instalovány). Demontujte oba boční upevňovací šrouby (F). Částečně uvolněte nárazník a odpojte přívod kapaliny do ostřikovačů světlometů (G) (pokud jsou instalovány). Odstraňte nárazník (ve dvou osobách). ZPĚTNÁ MONTÁŽ (ve dvou osobách) Zkontrolujte připnutí mezi označovací sponou blatníku a nárazníkem. ÚPRAVA NÁHRADNÍHO DÍLU PRO MONTÁŽ OSTŘIKOVAČŮ SVĚTLOMETŮ POZNÁMKA: Pokud mají být na nárazník instalovány ostřikovače světlometů, je nezbytné jej provrtat. Proveďte řezy podle předběžného vyznačení (na vnitřní straně nárazníku). 55-2

35 VNĚJŠÍ OCHRANNÉ PRVKY 55 Přední nárazník A DEMONTÁŽ krytu ostřikovače světlometu Odepněte jej v místě (I). DEMONTÁŽ ostřikovače světlometu Rukou ostřikovač nadzvedněte a následně odepněte ozdobný kryt v místě (J). Demontujte oba upevňovací šrouby (K). Odpojte potrubí pro přívod kapaliny a následně díl uvolněte. 55-3

36 VNĚJŠÍ OCHRANNÉ PRVKY 55 Zadní nárazník B DEMONTÁŽ Po demontáži zadních světel tři dolní upevňovací šrouby (B) (plastové nýty), upevňovací šrouby (C) (hvězdicové T 20), demontujte: horní upevňovací šrouby (A) (hvězdicové T20), 55-4

37 VNĚJŠÍ OCHRANNÉ PRVKY 55 Zadní nárazník B ZPĚTNÁ MONTÁŽ (ve dvou osobách) Naneste ucpávací tmel (obj. č ) po obvodu horních upevnění (F). oba boční upevňovací šrouby (D) (hvězdicové T20), Zkontrolujte připnutí absorbéru. boční upevňovací spony (E) (plastové nýty). Uvolněte nárazník z vnitřních ochranných krytů zadních blatníků. Odpojte konektor pro napájení osvětlení SPZ a systému pomoci při parkování (pokud je instalován). Táhněte za nárazník směrem dozadu, abyste jej odstranili (ve dvou osobách). 55-5

38 VNĚJŠÍ OCHRANNÉ PRVKY 55 Zadní nárazník u verze break C DEMONTÁŽ Demontujte tři upevňovací šrouby zadních světel (A). Demontujte: upevňovací šrouby (B), Odpojte konektory a následně demontujte světla. 55-6

39 VNĚJŠÍ OCHRANNÉ PRVKY 55 Zadní nárazník u verze break C obě upevňovací spony (C) (plastové nýty), upevňovací šroub ochranného krytu blatníku (F) (hvězdicový T 20), boční upevňovací spony (G) (plastové nýty). Uvolněte nárazník z vnitřních ochranných krytů zadních blatníků. Odpojte konektor pro napájení osvětlení SPZ a systému pomoci při parkování (pokud je instalován). Táhněte za nárazník směrem dozadu, abyste jej odstranili (ve dvou osobách). tři dolní upevňovací šrouby (D) (plastové nýty), upevňovací šrouby (E) (hvězdicové T 20), 55-7

40 VNĚJŠÍ OCHRANNÉ PRVKY 55 Zadní nárazník u verze break C ZPĚTNÁ MONTÁŽ (ve dvou osobách) Naneste ucpávací tmel (obj. č ) po obvodu horních upevnění (H). DŮLEŽITÉ: Začněte utažením světla prostřednictvím vnitřního upevňovacího šroubu (A). 55-8

41 VNĚJŠÍ OCHRANNÉ PRVKY 55 Boční ochranné lišty D DEMONTÁŽ lišty předních dveří Demontujte uzávěr a následně pomocí malého šroubováku (hvězdicového T 30) stiskněte výstupek (A). Vysuňte lištu směrem k zadní části vozidla. DEMONTÁŽ lišty zadních dveří Uzávěr a přístupové otvory (k výstupku A) se nacházejí v přední části zadních dveří. Vysuňte lištu směrem k přední části vozidla. Pomocí malého plochého šroubováku demontujte ze dveří blikač. Odpojte konektor. 55-9

42 VNĚJŠÍ OCHRANNÉ PRVKY 55 Mřížka masky chladiče E DEMONTÁŽ Demontujte čtyři upevňovací spony (A) (plastové nýty). Pomocí klíče s okem (velikosti 17) vyviňte páku na střední sponu tak, abyste uvolnili mřížku masky chladiče směrem nahoru

43 VNĚJŠÍ OCHRANNÉ PRVKY 55 Mřížky větracího otvoru F DEMONTÁŽ levé půlmřížky Po demontáži ramen stěračů (pomocí přípravku Elé. 1552) demontujte: těsnění příčky topení (A), tři spony (B) (plastové nýty). Uvolněte půlmřížku v místě 1 a následně v místě 2. Stejným způsobem postupujte u pravé půlmřížky

44 VNĚJŠÍ OCHRANNÉ PRVKY 55 Mřížky větracího otvoru F ZPĚTNÁ MONTÁŽ Zkontrolujte správné umístění deflektoru mřížky (C). Nasaďte půlmřížku na kolík blatníku (D) a následně ji instalujte zpět opačným pohybem než při demontáži. Stejným způsobem postupujte u levé půlmřížky. POZNÁMKA: Instalujte ramena stěračů zpět na značky předního skla (E). Utahovací moment ramen (12 Nm ± 15 %) 55-12

45 VNĚJŠÍ OCHRANNÉ PRVKY 55 Ozdobný kryt dolní části výklopných zadních dveří u verze break G DEMONTÁŽ Demontujte střední upevňovací šroub (A) (hvězdicový T 20). Vložte přípravek pro demontáž skel zpětných zrcátek (Car. 1363) mezi výklopné zadní dveře a ozdobný kryt. Vyviňte páku v místě (1). Demontujte ozdobný kryt v místě (2)

46 156 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Zadní aerodynamický prvek A ZPĚTNÁ MONTÁŽ DEMONTÁŽ Naneste ucpávací tmel (obj. č ) kolem otvoru pro upevňovací sponu (B). ZVLÁŠTNOSTI NÁHRADNÍHO DÍLU Výklopné zadní dveře ze skladu náhradních dílů jsou dodávány s předběžným označením (A), uprostřed předběžného označení perforovány a následně provrtány 9.2 (zevnitř výklopných zadních dveří). Po provrtání aplikujte fosfatační nátěr (obj. č ) a reaktivní rozpouštědlo (obj. č ). Při výměně výklopných zadních dveřích je nezbytné odřezat upevňovací sponu (B) na křidélku. Demontujte: čtyři upevňovací šrouby (A) (M6 s hlavou velikosti 10), prvek. 56-1

47 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Zadní aerodynamický prvek B DEMONTÁŽ Po demontáži otevíratelného zadního okna (kapitola 54E), B A demontujte: potrubí ostřikovače skla (A), oba upevňovací šrouby (B). Uvolněte prvek. 56-2

48 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Vnější zpětné zrcátko C DEMONTÁŽ (pomocí přípravku Car. 1363) Demontujte vnitřní kryt (A) upevněný v místech (B). Odpojte konektor (C). Demontujte tři upevňovací šrouby (D). Uvolněte zpětné zrcátko s těsnicí pěnou. ZPĚTNÁ MONTÁŽ Před zpětnou montáží zkontrolujte umístění konektoru na zpětném zrcátku. 56-3

49 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Sklo vnějšího zpětného zrcátka D DEMONTÁŽ SKEL VYBAVENÝCH SYSTÉMEM PROTI OSLNĚNÍ DEMONTÁŽ Pomocí přípravku pro demontáž přídržných rukojetí Car příčným pohybem odepněte kolík (A). ZPĚTNÁ MONTÁŽ Připojte zpět různé konektory. Přiložte sklo na místo (B). Ručně připněte sklo a následně jej zajistěte v místě (A). Zasuňte přípravek Car.1363, opřete jej o okraj plastového krytu zpětného zrcátka a zatlačte podle výše uvedeného znázornění. 56-4

50 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Vnější ozdobný kryt sloupku předních dveří E DEMONTÁŽ Protáhněte nůž na tmel (bez ostří) mezi sloupkem dveří a ozdobným krytem. Pomocí horkovzdušné pistole odlepte ozdobný kryt v místě (1). 56-5

51 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Vnější ozdobný kryt sloupku zadních dveří F DEMONTÁŽ Demontujte upevňovací sponu těsnění (A) předního sloupku dveří. Protáhněte nůž na tmel (bez ostří) mezi sloupky dveří a ozdobnými kryty (1). Pomocí horkovzdušné pistole odlepte ozdobný kryt v místě (1) a následně jej uvolněte v místě (2). 56-6

52 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Ozdobný kryt žlábku u verze break G DEMONTÁŽ Pomocí přípravku pro demontáž přídržných rukojetí (Car. 1597) oblepeného na konci krycí páskou odepněte ozdobný kryt (A), přičemž začněte zadní částí. 56-7

53 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Střešní nosič H DEMONTÁŽ upevňovací šrouby (A) a následně (B), střešní nosič. Pomocí přípravku Car (oblepeného na konci krycí páskou) demontujte: kryty předního a zadního upevnění, Odšroubujte zadní upevnění zadního obložení střechy. Demontujte: (kapitola 71) obložení zadního bočního okna, zadní a přední přídržné rukojeti, horní obložení středního sloupku. 56-8

54 VNĚJŠÍ PŘÍSLUŠENSTVÍ 56 Střešní nosič H Maximálně odstraňte obložení střechy, přičemž dejte pozor, abyste jej nepoškodili. Demontujte upevňovací matici středního držáku. 56-9

55 157 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Střední konzola A DEMONTÁŽ POZNÁMKA: Pákou automatické převodovky lze manipulovat po stisknutí tlačítka (C). Odepněte: manžety řadicí páky a ruční brzdy, horní čelo konzoly (1) a (2) (pomocí přípravku Car oblepeného na konci krycí páskou). Odpojte konektory (zapalovače, nouzových světel a zamykání dveří podle vybavení vozidla). Posuňte přední sedadla maximálně dopředu. Demontujte oba upevňovací šrouby (B) (hvězdicové T20). Uvolněte střední konzolu (1) a následně (2). Demontujte oba upevňovací šrouby (A) (hvězdicové T20). 57-1

56 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B DŮLEŽITÉ: Veškeré zásahy na systémech airbagů a předpínačů musí být prováděny kvalifikovanými pracovníky, kteří byli příslušně vyškoleni. UPOZORNĚNÍ: Je zakázáno manipulovat s pyrotechnickými systémy (předpínači nebo airbagy) v blízkosti zdroje tepla nebo plamene - hrozilo by jejich spuštění. Pomocí přípravku Car (oblepeného na konci krycí páskou) demontujte: čtečku karty RENAULT v místě (1), POZNÁMKA: Zablokování řídicí jednotky airbagů umožňuje rovněž odblokovat elektrický zámek sloupku řízení. Posuňte přední sedadla dopředu, abyste demontovali upevňovací šrouby střední konzoly. šrouby konzoly na palubní desce (2), Posuňte sedadla maximálně dozadu. Odpojte akumulátor. konzolu (kapitola 57 A). 57-2

57 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B Demontujte (podle vybavení vozidla) (pomocí přípravku Ms 1373): autorádio, centrální komunikační jednotku, Uvolněte ovládací panel. Odepněte lanka. Odpojte konektory. Demontujte upevňovací šroub palubní desky (B). ovládací panel klimatizace. Pomocí přípravku Car (oblepeného na konci krycí páskou) demontujte oba kryty umístěné po stranách displeje a následně oba upevňovací šrouby (C). Zvláštnosti ovládacího panelu neregulované klimatizace Demontujte: ozdobný kryt ovládacího panelu, upevňovací šrouby (A). 57-3

58 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B Odepněte displej systému Carminat v místě (D). U vozidla s odděleným displejem autorádia (bez upevňovacího šroubu): Odepněte displej v místě (D). Odpojte konektory. Demontujte: upevňovací šroub vnitřního krytu odkládací přihrádky, svítidlo odkládací přihrádky, přičemž dejte pozor na kontaktní výstupky (F), svítidlo pod palubní deskou. Pomocí malého plochého šroubováku: Demontujte snímač intenzity slunečního svitu (E). Odpojte konektor. Nasaďte klíč s okem velikosti 13 mm, abyste zablokovali upevňovací sponu airbagu na nosníku, nebo demontujte upevňovací šroub (podle verze). 57-4

59 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B Odpojte spínač airbagu spolujezdce. Odpojte konektory airbagu na volantu (G) a konektory tlačítek regulátoru rychlosti (H) (podle verze). Demontujte: šroub volantu, volant po nastavení kol přímo vpřed, dolní půlkryt volantu prostřednictvím dvou šroubů (hvězdicových T20). Odepněte modul airbagu na volantu. 57-5

60 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B UPOZORNĚNÍ: Obložení štítku a horní půlkryt jsou vzájemně spojeny pásem kůže, který je přilepen a připnut sponami. Pro demontáž sestavy není nutné je oddělovat. Pomocí přípravku Car (oblepeného na konci krycí páskou) demontujte blok spínačů. Odpojte konektory (podle verze). Odpojte konektory (stěračů, autorádia a osvětlení) a konektory otočného kontaktu (airbagu a regulátoru rychlosti). Odepněte obložení štítku s horním půlkrytem volantu. 57-6

61 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B Demontujte upevňovací šroub přístrojové desky (K). Uvolněte oba čepy v horní části (L). Odpojte konektory. Před demontáží sestavy otočného kontaktu označte jeho polohu: ujistěte se, zda kola stále směřují přímo vpřed, zkontrolujte, zda je značka "O" otočného kontaktu správně umístěna proti ukazateli. Uvolněte přístrojovou desku. Demontujte upevňovací šroub palubní desky. Zatlačte na otočný kontakt (I). Povolte upevňovací šroub (J). Uvolněte ovládací blok. 57-7

62 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B Vysuňte obložení (2), přičemž současně držte upevňovací spony. Odepněte boční kryty palubní desky. Demontujte: boční upevňovací šrouby (M), sluneční clony (kapitola 71 N). Odstraňte palubní desku, přičemž ji odepněte ze spon umístěných v horní boční části. ZPĚTNÁ MONTÁŽ Částečně demontujte těsnění rámu předních dveří. Odepněte obložení v horní části (1). 57-8

63 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B Před uložením palubní desky zpět na místo instalujte kabelové svazky výškových reproduktorů, displeje a snímače intenzity slunečního svitu. Před zpětnou montáží: Ujistěte se, zda kola stále směřují přímo vpřed. Zkontrolujte, zda je značka "O" otočného kontaktu správně umístěna proti ukazateli. Zvláštnosti volantu DŮLEŽITÉ: Drážky volantu jsou opatřeny ochranou před nesprávným nasazením. Volant se musí do drážek volně zasunout. Dejte pozor, abyste je nepoškodili. Připojte kabelový svazek airbagu spolujezdce. Zvláštnosti otočného kontaktu DŮLEŽITÉ: Po každé demontáži bezpodmínečně vyměňte šroub volantu a utáhněte jej na předepsaný moment (utahovací moment 4,4 dan.m). 57-9

64 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Palubní deska B ZVLÁŠTNOSTI AIRBAGU DŮLEŽITÉ: Před zpětným připojením modulu airbagu řidiče je nezbytné provést postup kontroly funkčnosti systému: zkontrolujte, zda je kontrolka airbagů na přístrojové desce při zapnutém zapalování rozsvícena (při odblokované řídicí jednotce), připojte inertní rozněcovač ke konektoru na každém modulu airbagu a zkontrolujte, zda kontrolka zhasne, vypněte zapalování, připojte modul airbagu na místo inertních rozněcovačů a umístěte jej na volant, zapněte zapalování a zkontrolujte, zda se kontrolka při zapnutí zapalování na 3 sekundy rozsvítí a následně zhasne. Pokud kontrolka nezhasne, přejděte na kapitolu "Diagnostika". UPOZORNĚNÍ: Jakékoliv nedodržení těchto předpisů by mohlo uvést tyto systémy mimo normální provozní stav nebo i způsobit jejich náhodné spuštění. Odblokujte řídicí jednotku airbagů

65 DOLNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 57 Odkládací přihrádka pod předním sedadlem B DEMONTÁŽ Po demontáži sedadla (kapitola 75 A) odepněte obě zarážky. Uvolněte odkládací přihrádku

66 158 HORNÍ VNITŘNÍ PŘÍSLUŠENSTVÍ 58 Přídržná rukojet a držák zadního okna A DEMONTÁŽ Přípravek pro demontáž (Car. 1597) Pomocí specifického přípravku odepněte oba upevňovací kolíky (A) (vysunou se o jeden centimetr) a následně díl demontujte tahem rukou shora. 58-1

67 259 VNITŘNÍ BEZPEČNOSTNÍ PŘÍSLUŠENSTVÍ 59 Přední bezpečnostní pás A UTAHOVACÍ MOMENTY (v Nm) Horní upevnění (A) 21 Výškové seřízení (B) 21 Dolní upevnění (C) 21 Upevnění předpínače (D)

68 VNITŘNÍ BEZPEČNOSTNÍ PŘÍSLUŠENSTVÍ 59 Zadní bezpečnostní pás B UTAHOVACÍ MOMENTY (v Nm) Horní upevnění (A) 21 Výškové seřízení (B) 21 Dolní upevnění navíječe (C) 21 Dolní upevnění (D) 44 Dolní upevnění (E)

69 VNITŘNÍ BEZPEČNOSTNÍ PŘÍSLUŠENSTVÍ 59 Bezpečnostní pás zadního sedadla 2/3 C DEMONTÁŽ Demontujte opěradlo sedadla (kapitola 76 A). UTAHOVACÍ MOMENTY (v Nm) Otevřete zdrhovací uzávěr. Upevňovací šroub (A) 44 Demontujte: upevňovací šroub pásu (A) (hvězdicový T 50), oba ozdobné kryty (B). Uvolněte pás z horního vodítka přes spáru určenou k tomuto účelu. Provlečte pás mezi výztuhou a pěnovou výplní, abyste jej zcela uvolnili. 59-3
