Ètyønásobná hladinová sonda LP10-4 Pøedpis instalace a údržby

Transkript

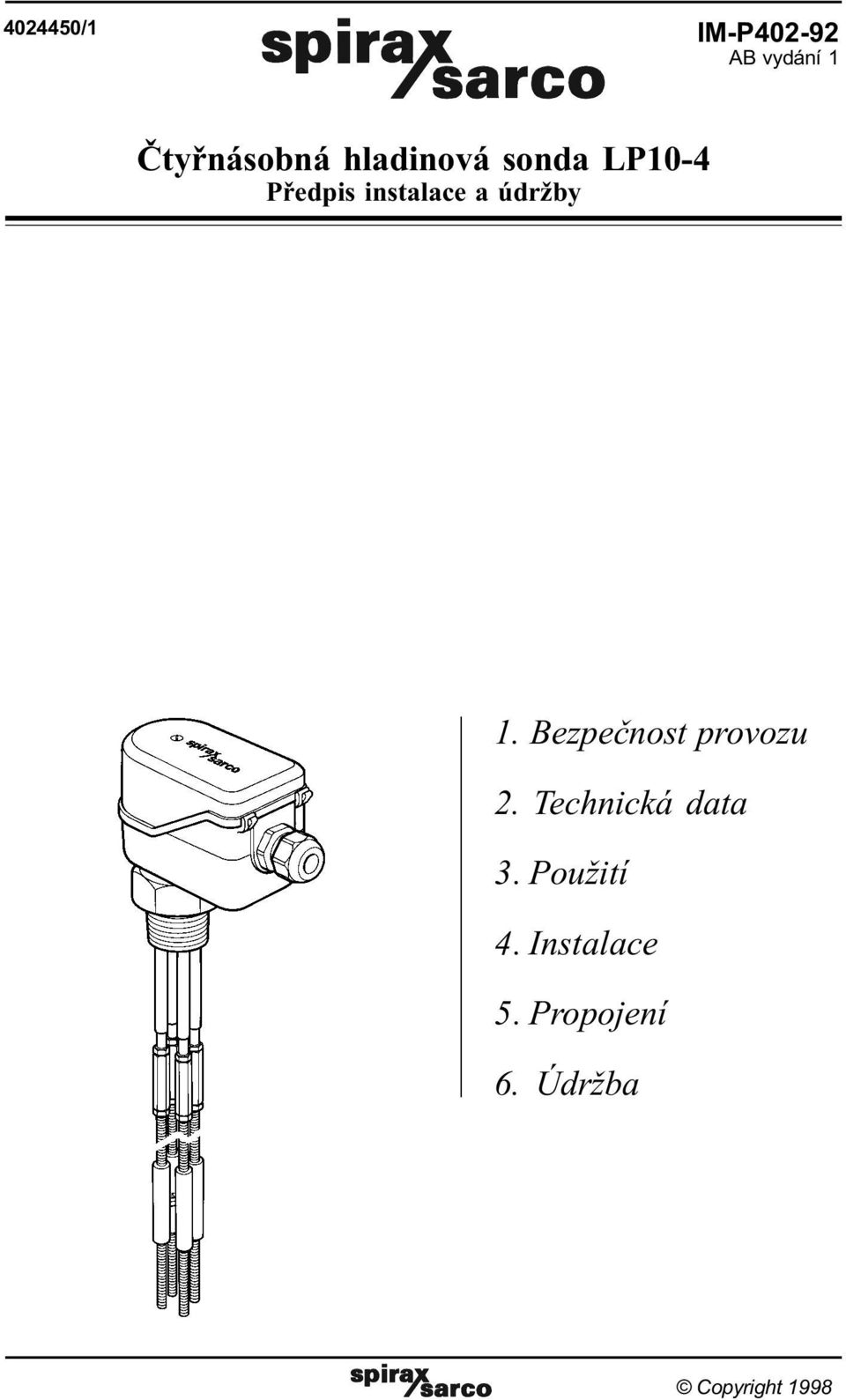

1 /1 IM-P AB vydání 1 Ètyønásobná hladinová sonda LP10-4 Pøedpis instalace a údržby 1. Bezpeènost provozu 2. Technická data 3. Použití 4. Instalace 5. Propojení 6. Údržba IM-P AB Issue 1 Copyright 19981

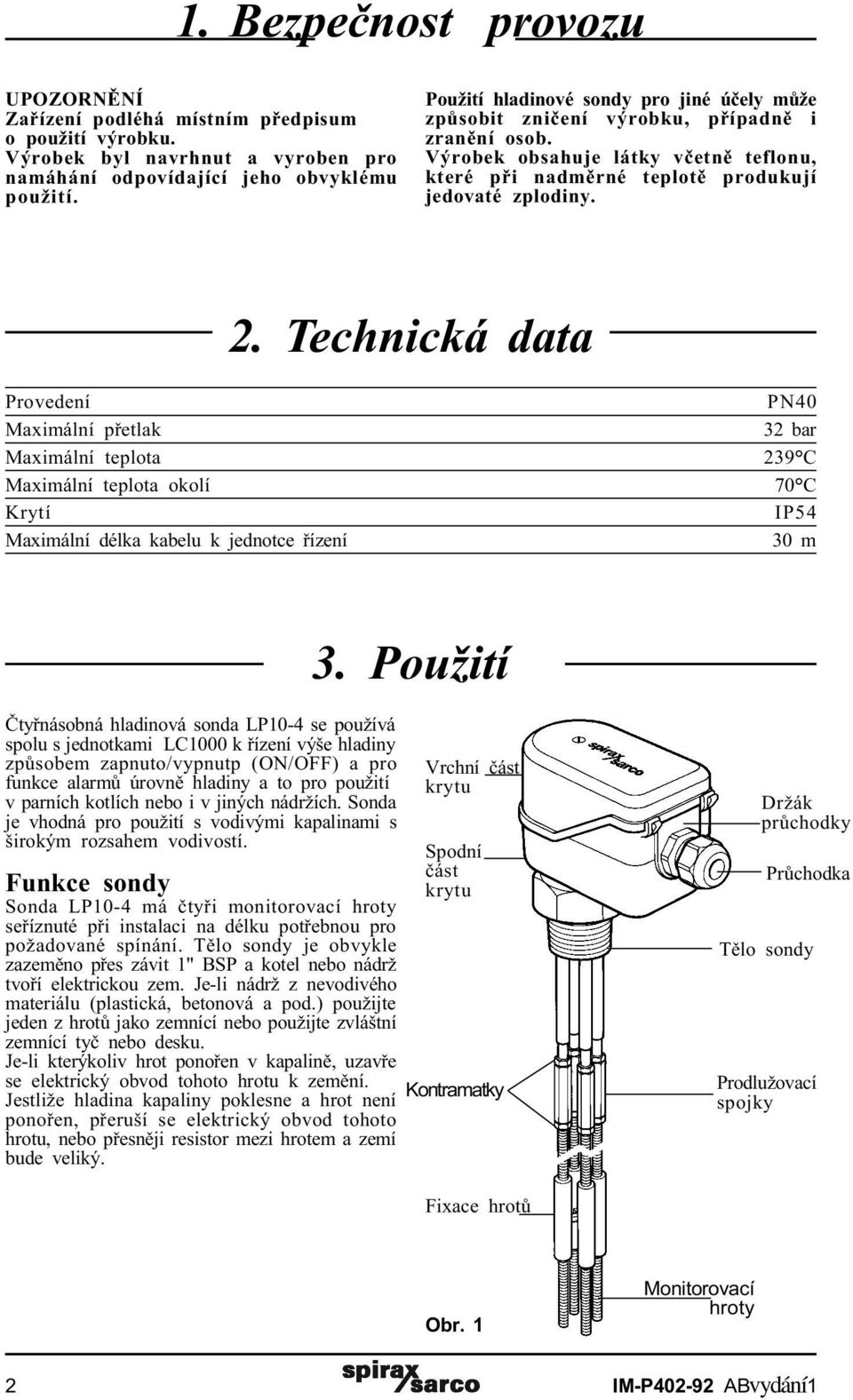

2 1. Bezpeènost provozu Zaøízení podléhá místním pøedpisum o použití výrobku. Výrobek byl navrhnut a vyroben pro namáhání odpovídající jeho obvyklému použití. Použití hladinové sondy pro jiné úèely mùže zpùsobit znièení výrobku, pøípadnì i zranìní osob. Výrobek obsahuje látky vèetnì teflonu, které pøi nadmìrné teplotì produkují jedovaté zplodiny. 2. Technická data Provedení PN40 Maximální pøetlak 32 bar Maximální teplota 239 C Maximální teplota okolí 70 C Krytí IP54 Maximální délka kabelu k jednotce øízení 30 m 3. Použití Ètyønásobná hladinová sonda LP10-4 se používá spolu s jednotkami LC1000 k øízení výše hladiny zpùsobem zapnuto/vypnutp (ON/OFF) a pro funkce alarmù úrovnì hladiny a to pro použití v parních kotlích nebo i v jiných nádržích. Sonda je vhodná pro použití s vodivými kapalinami s širokým rozsahem vodivostí. Funkce sondy Sonda LP10-4 má ètyøi monitorovací hroty seøíznuté pøi instalaci na délku potøebnou pro požadované spínání. Tìlo sondy je obvykle zazemìno pøes závit 1" BSP a kotel nebo nádrž tvoøí elektrickou zem. Je-li nádrž z nevodivého materiálu (plastická, betonová a pod.) použijte jeden z hrotù jako zemnící nebo použijte zvláštní zemnící tyè nebo desku. Je-li kterýkoliv hrot ponoøen v kapalinì, uzavøe se elektrický obvod tohoto hrotu k zemìní. Jestliže hladina kapaliny poklesne a hrot není ponoøen, pøeruší se elektrický obvod tohoto hrotu, nebo pøesnìji resistor mezi hrotem a zemí bude veliký. Vrchní èást krytu Spodní èást krytu Kontramatky Držák prùchodky Prùchodka Tìlo sondy Prodlužovací spojky Fixace hrotù Obr. 1 Monitorovací hroty 2 IM-P AB vydání Issue 1

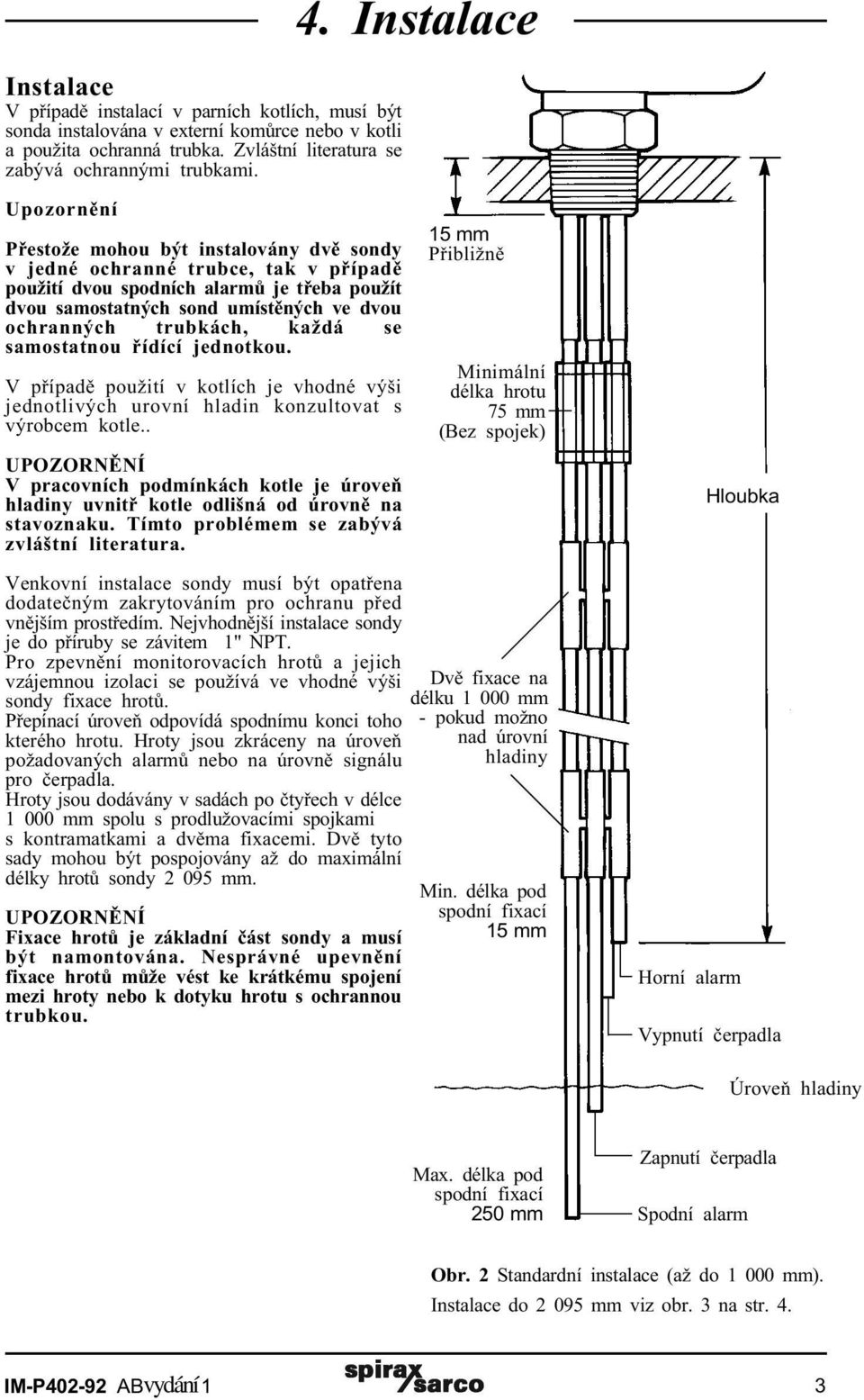

3 Instalace V pøípadì instalací v parních kotlích, musí být sonda instalována v externí komùrce nebo v kotli a použita ochranná trubka. Zvláštní literatura se zabývá ochrannými trubkami. 4. Instalace Upozornìní Pøestože mohou být instalovány dvì sondy v jedné ochranné trubce, tak v pøípadì použití dvou spodních alarmù je tøeba použít dvou samostatných sond umístìných ve dvou ochranných trubkách, každá se samostatnou øídící jednotkou. V pøípadì použití v kotlích je vhodné výši jednotlivých urovní hladin konzultovat s výrobcem kotle.. V pracovních podmínkách kotle je úroveò hladiny uvnitø kotle odlišná od úrovnì na stavoznaku. Tímto problémem se zabývá zvláštní literatura. 15 mm Pøibližnì Minimální délka hrotu 75 mm (Bez spojek) Hloubka Venkovní instalace sondy musí být opatøena dodateèným zakrytováním pro ochranu pøed vnìjším prostøedím. Nejvhodnìjší instalace sondy je do pøíruby se závitem 1" NPT. Pro zpevnìní monitorovacích hrotù a jejich vzájemnou izolaci se používá ve vhodné výši sondy fixace hrotù. Pøepínací úroveò odpovídá spodnímu konci toho kterého hrotu. Hroty jsou zkráceny na úroveò požadovaných alarmù nebo na úrovnì signálu pro èerpadla. Hroty jsou dodávány v sadách po ètyøech v délce mm spolu s prodlužovacími spojkami s kontramatkami a dvìma fixacemi. Dvì tyto sady mohou být pospojovány až do maximální délky hrotù sondy mm. Fixace hrotù je základní èást sondy a musí být namontována. Nesprávné upevnìní fixace hrotù mùže vést ke krátkému spojení mezi hroty nebo k dotyku hrotu s ochrannou trubkou. Dvì fixace na délku mm - pokud možno nad úrovní hladiny Min. délka pod spodní fixací 15 mm Horní alarm Vypnutí èerpadla Úroveò hladiny Max. délka pod spodní fixací 250 mm Zapnutí èerpadla Spodní alarm Obr. 2 Standardní instalace (až do mm). Instalace do mm viz obr. 3 na str. 4. IM-P AB vydání Issue 1 3

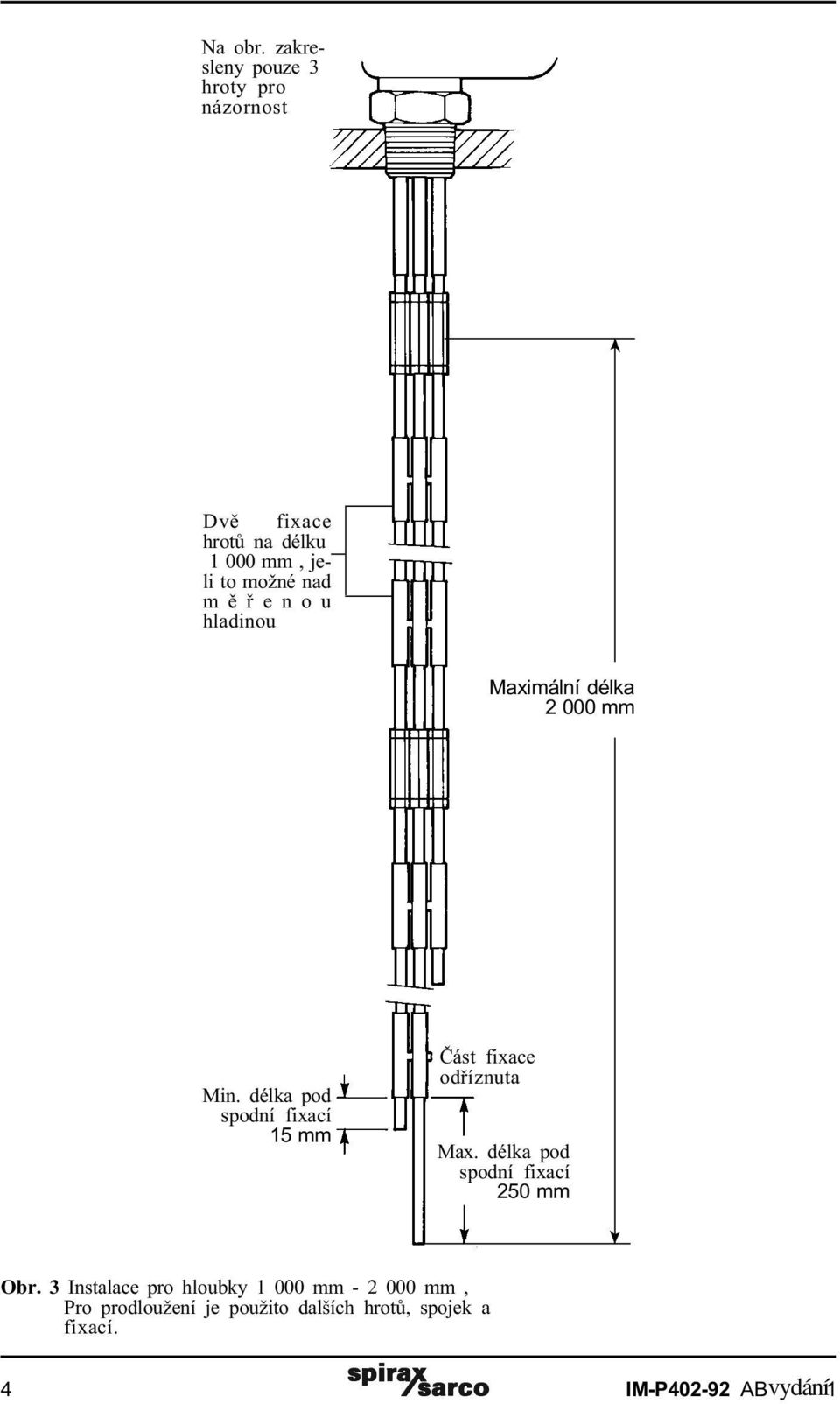

4 Na obr. zakresleny pouze 3 hroty pro názornost Dvì fixace hrotù na délku mm, jeli to možné nad mìøenou hladinou Maximální délka mm Min. délka pod spodní fixací 15 mm Èást fixace odøíznuta Max. délka pod spodní fixací 250 mm Obr. 3 Instalace pro hloubky mm mm, Pro prodloužení je použito dalších hrotù, spojek a fixací. 4 IM-P AB vydání Issue 1

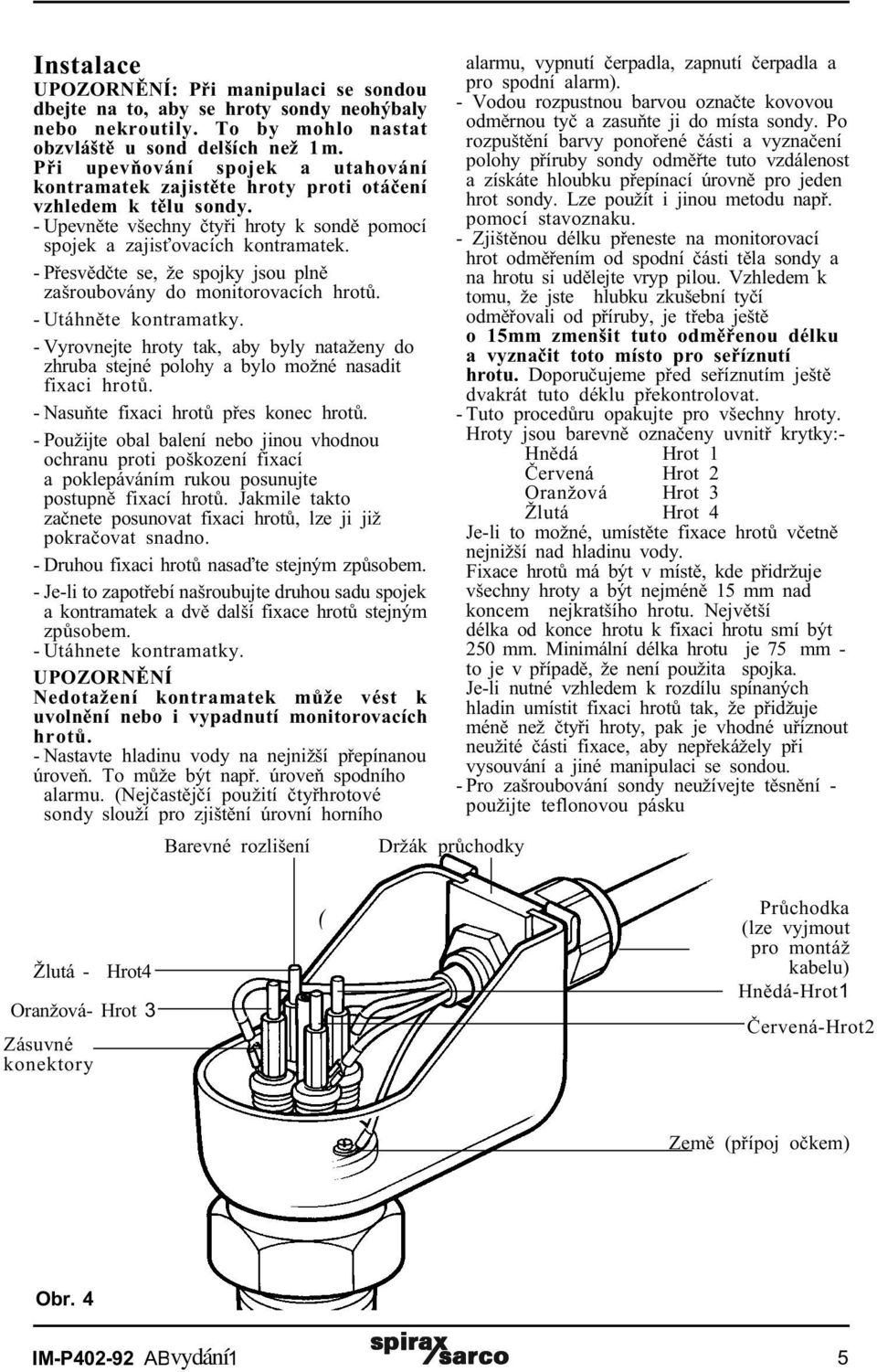

5 Instalace : Pøi manipulaci se sondou dbejte na to, aby se hroty sondy neohýbaly nebo nekroutily. To by mohlo nastat obzvláštì u sond delších než 1m. Pøi upevòování spojek a utahování kontramatek zajistìte hroty proti otáèení vzhledem k tìlu sondy. - Upevnìte všechny ètyøi hroty k sondì pomocí spojek a zajis ovacích kontramatek. - Pøesvìdète se, že spojky jsou plnì zašroubovány do monitorovacích hrotù. - Utáhnìte kontramatky. - Vyrovnejte hroty tak, aby byly nataženy do zhruba stejné polohy a bylo možné nasadit fixaci hrotù. - Nasuòte fixaci hrotù pøes konec hrotù. - Použijte obal balení nebo jinou vhodnou ochranu proti poškození fixací a poklepáváním rukou posunujte postupnì fixací hrotù. Jakmile takto zaènete posunovat fixaci hrotù, lze ji již pokraèovat snadno. - Druhou fixaci hrotù nasaïte stejným zpùsobem. - Je-li to zapotøebí našroubujte druhou sadu spojek a kontramatek a dvì další fixace hrotù stejným zpùsobem. - Utáhnete kontramatky. Nedotažení kontramatek mùže vést k uvolnìní nebo i vypadnutí monitorovacích hrotù. - Nastavte hladinu vody na nejnižší pøepínanou úroveò. To mùže být napø. úroveò spodního alarmu. (Nejèastìjèí použití ètyøhrotové sondy slouží pro zjištìní úrovní horního Barevné rozlišení alarmu, vypnutí èerpadla, zapnutí èerpadla a pro spodní alarm). - Vodou rozpustnou barvou oznaète kovovou odmìrnou tyè a zasuòte ji do místa sondy. Po rozpuštìní barvy ponoøené èásti a vyznaèení polohy pøíruby sondy odmìøte tuto vzdálenost a získáte hloubku pøepínací úrovnì pro jeden hrot sondy. Lze použít i jinou metodu napø. pomocí stavoznaku. - Zjištìnou délku pøeneste na monitorovací hrot odmìøením od spodní èásti tìla sondy a na hrotu si udìlejte vryp pilou. Vzhledem k tomu, že jste hlubku zkušební tyèí odmìøovali od pøíruby, je tøeba ještì o 15mm zmenšit tuto odmìøenou délku a vyznaèit toto místo pro seøíznutí hrotu. Doporuèujeme pøed seøíznutím ještì dvakrát tuto déklu pøekontrolovat. - Tuto procedùru opakujte pro všechny hroty. Hroty jsou barevnì oznaèeny uvnitø krytky:- Hnìdá Hrot 1 Èervená Hrot 2 Oranžová Hrot 3 Žlutá Hrot 4 Je-li to možné, umístìte fixace hrotù vèetnì nejnižší nad hladinu vody. Fixace hrotù má být v místì, kde pøidržuje všechny hroty a být nejménì 15 mm nad koncem nejkratšího hrotu. Nejvìtší délka od konce hrotu k fixaci hrotu smí být 250 mm. Minimální délka hrotu je 75 mm - to je v pøípadì, že není použita spojka. Je-li nutné vzhledem k rozdílu spínaných hladin umístit fixaci hrotù tak, že pøidžuje ménì než ètyøi hroty, pak je vhodné uøíznout neužité èásti fixace, aby nepøekážely pøi vysouvání a jiné manipulaci se sondou. - Pro zašroubování sondy neužívejte tìsnìní - použijte teflonovou pásku Držák prùchodky Žlutá - Hrot4 Oranžová- Hrot 3 Zásuvné konektory ( Prùchodka (lze vyjmout pro montáž kabelu) Hnìdá-Hrot1 Èervená-Hrot2 Zemì (pøípoj oèkem) Obr. 4 IM-P AB vydání Issue 1 5

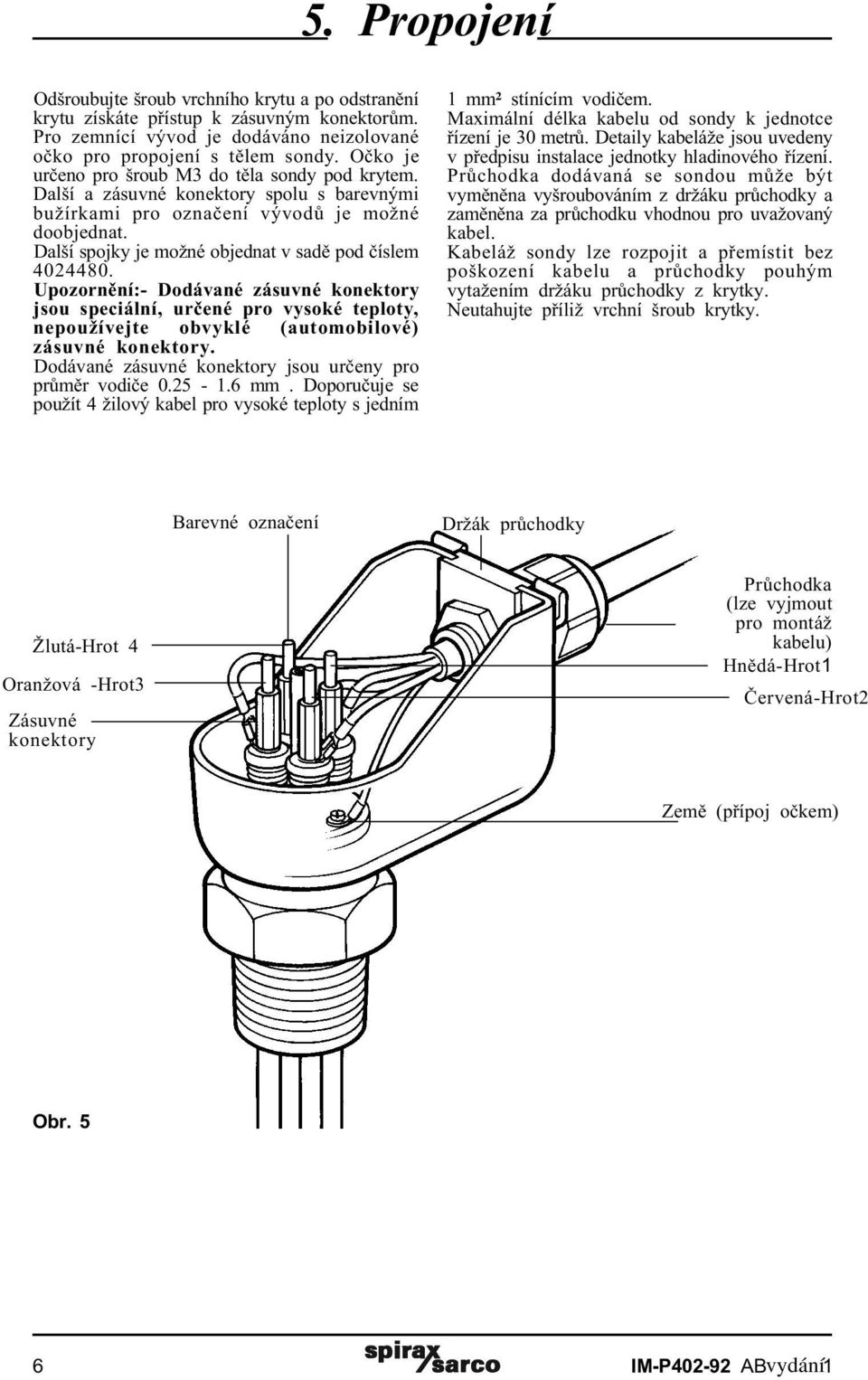

6 5. Propojení Odšroubujte šroub vrchního krytu a po odstranìní krytu získáte pøístup k zásuvným konektorùm. Pro zemnící vývod je dodáváno neizolované oèko pro propojení s tìlem sondy. Oèko je urèeno pro šroub M3 do tìla sondy pod krytem. Další a zásuvné konektory spolu s barevnými bužírkami pro oznaèení vývodù je možné doobjednat. Další spojky je možné objednat v sadì pod èíslem Upozornìní:- Dodávané zásuvné konektory jsou speciální, urèené pro vysoké teploty, nepoužívejte obvyklé (automobilové) zásuvné konektory. Dodávané zásuvné konektory jsou urèeny pro prùmìr vodièe mm. Doporuèuje se použít 4 žilový kabel pro vysoké teploty s jedním 1 mm² stínícím vodièem. Maximální délka kabelu od sondy k jednotce øízení je 30 metrù. Detaily kabeláže jsou uvedeny v pøedpisu instalace jednotky hladinového øízení. Prùchodka dodávaná se sondou mùže být vymìnìna vyšroubováním z držáku prùchodky a zamìnìna za prùchodku vhodnou pro uvažovaný kabel. Kabeláž sondy lze rozpojit a pøemístit bez poškození kabelu a prùchodky pouhým vytažením držáku prùchodky z krytky. Neutahujte pøíliž vrchní šroub krytky. Barevné oznaèení Držák prùchodky Žlutá-Hrot 4 Oranžová -Hrot3 Zásuvné konektory Prùchodka (lze vyjmout pro montáž kabelu) Hnìdá-Hrot1 Èervená-Hrot2 Zemì (pøípoj oèkem) Obr. 5 6 IM-P AB vydání Issue 1

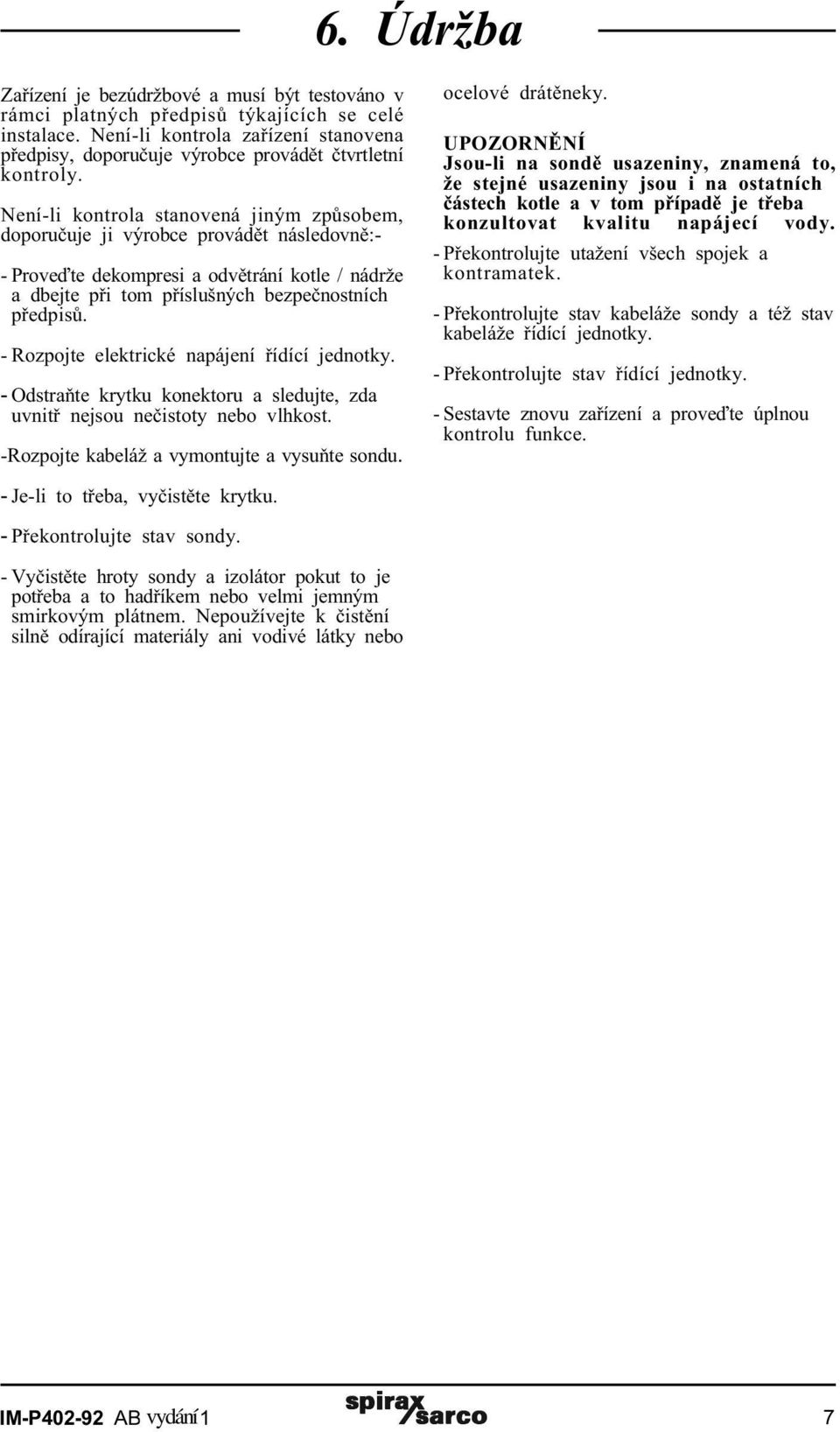

7 6. Údržba Zaøízení je bezúdržbové a musí být testováno v rámci platných pøedpisù týkajících se celé instalace. Není-li kontrola zaøízení stanovena pøedpisy, doporuèuje výrobce provádìt ètvrtletní kontroly. Není-li kontrola stanovená jiným zpùsobem, doporuèuje ji výrobce provádìt následovnì:- - Proveïte dekompresi a odvìtrání kotle / nádrže a dbejte pøi tom pøíslušných bezpeènostních pøedpisù. - Rozpojte elektrické napájení øídící jednotky. - Odstraòte krytku konektoru a sledujte, zda uvnitø nejsou neèistoty nebo vlhkost. -Rozpojte kabeláž a vymontujte a vysuòte sondu. ocelové drátìneky. Jsou-li na sondì usazeniny, znamená to, že stejné usazeniny jsou i na ostatních èástech kotle a v tom pøípadì je tøeba konzultovat kvalitu napájecí vody. - Pøekontrolujte utažení všech spojek a kontramatek. - Pøekontrolujte stav kabeláže sondy a též stav kabeláže øídící jednotky. - Pøekontrolujte stav øídící jednotky. - Sestavte znovu zaøízení a proveïte úplnou kontrolu funkce. - Je-li to tøeba, vyèistìte krytku. - Pøekontrolujte stav sondy. - Vyèistìte hroty sondy a izolátor pokut to je potøeba a to hadøíkem nebo velmi jemným smirkovým plátnem. Nepoužívejte k èistìní silnì odírající materiály ani vodivé látky nebo IM-P AB Issue vydání1 7

8 8 IM-P AB Issue 1
