1 PS-IVb závěrečné cvičení stavební výkres 1:50 Kabelík, str.1

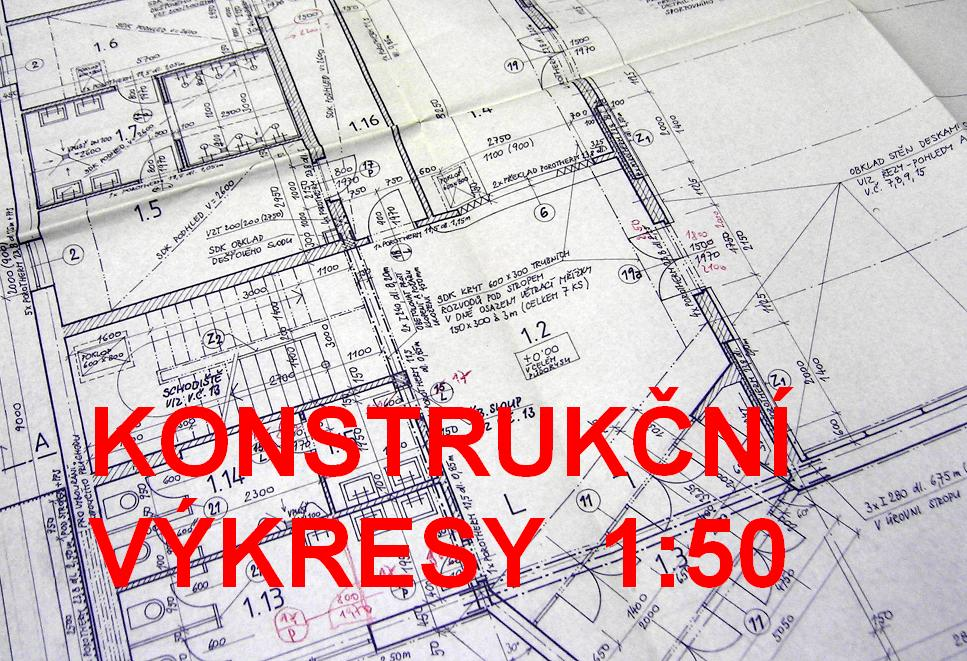

2 KONSTRUKČNÍ VÝKRES 1:50 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 PŮDORYS obsahuje ŘEZ obsahuje PŮDORYS (vyšrafovaný, okótovaný a popsaný) TABULKU MÍSTNOSTÍ LEGENDU materiálů POZNÁMKY ROZPISKU vlastní ŘEZ (vyšrafovaný, okótovaný a popsaný) LEGENDU materiálů POZNÁMKY ROZPISKU (příp. DETAILY vztahující se k řezu) vše, co je třeba doplnit nad rámec popisů obsažených v půdorysu název a místo stavby zpracovatel projektu datum, měřítko vše, co je třeba doplnit nad rámec popisů obsažených v půdorysu název a místo stavby zpracovatel projektu datum, měřítko ᆷ勇ᆷ勇rᆷ勇ᆷ勇

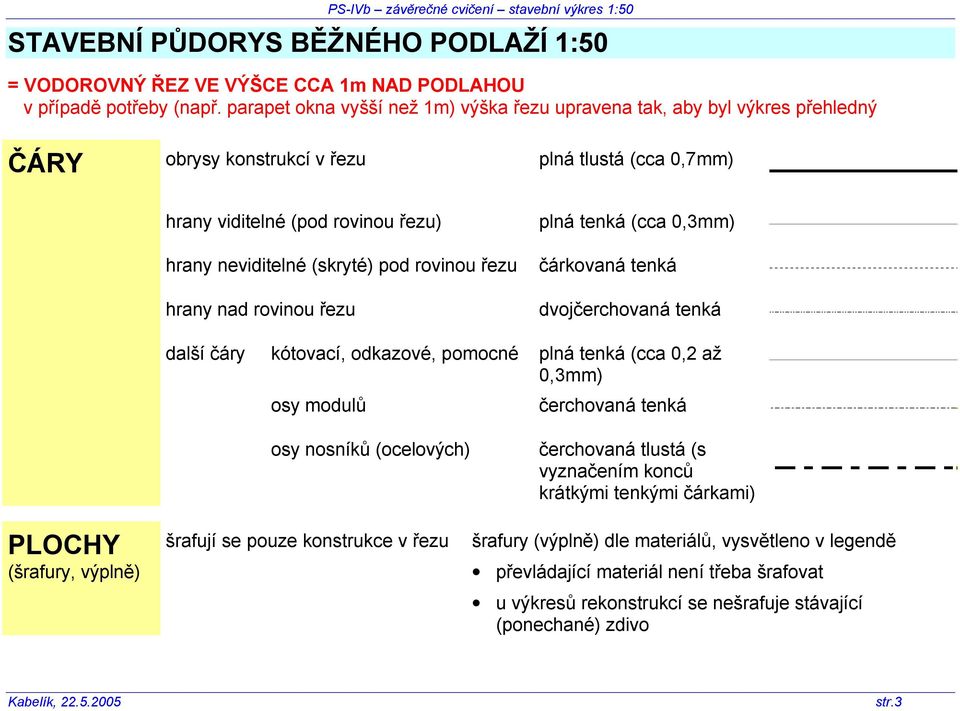

3 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 STAVEBNÍ PŮDORYS BĚŽNÉHO PODLAŽÍ 1:50 = VODOROVNÝ ŘEZ VE VÝŠCE CCA 1m NAD PODLAHOU v případě potřeby (např. parapet okna vyšší než 1m) výška řezu upravena tak, aby byl výkres přehledný ČÁRY obrysy konstrukcí v řezu plná tlustá (cca 0,7mm) hrany viditelné (pod rovinou řezu) hrany neviditelné (skryté) pod rovinou řezu hrany nad rovinou řezu plná tenká (cca 0,3mm) čárkovaná tenká dvojčerchovaná tenká další čáry kótovací, odkazové, pomocné plná tenká (cca 0,2 až 0,3mm) osy modulů čerchovaná tenká osy nosníků (ocelových) čerchovaná tlustá (s vyznačením konců krátkými tenkými čárkami) PLOCHY (šrafury, výplně) šrafují se pouze konstrukce v řezu šrafury (výplně) dle materiálů, vysvětleno v legendě převládající materiál není třeba šrafovat u výkresů rekonstrukcí se nešrafuje stávající (ponechané) zdivo ᆷ勇ᆷ勇rᆷ勇ᆷ勇

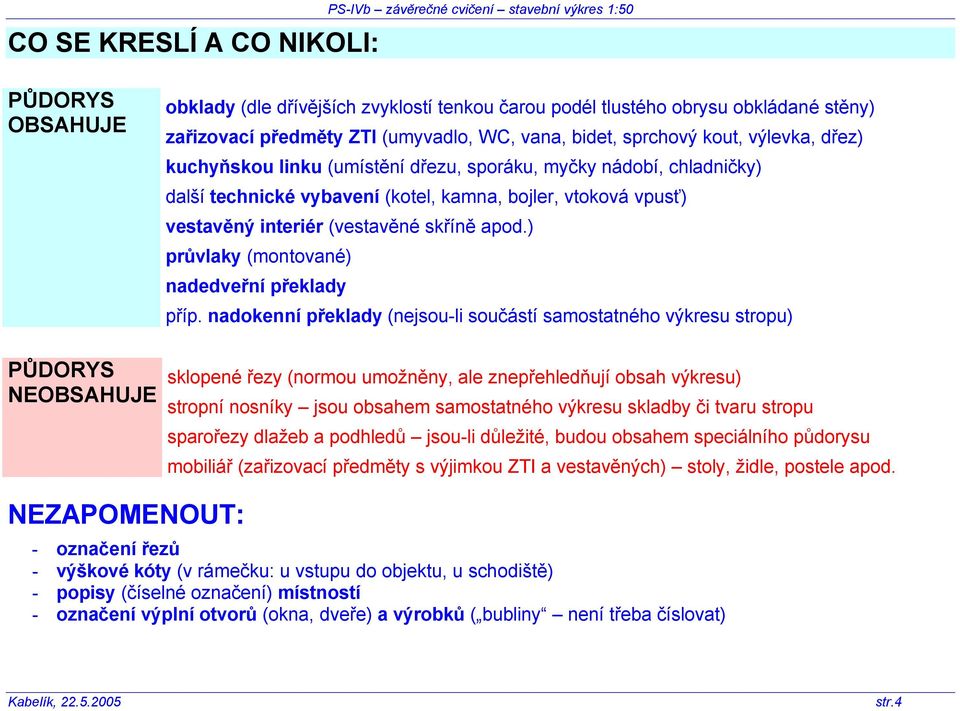

4 CO SE KRESLÍ A CO NIKOLI: ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 PŮDORYS OBSAHUJE PŮDORYS NEOBSAHUJE obklady (dle dřívějších zvyklostí tenkou čarou podél tlustého obrysu obkládané stěny) zařizovací předměty ZTI (umyvadlo, WC, vana, bidet, sprchový kout, výlevka, dřez) kuchyňskou linku (umístění dřezu, sporáku, myčky nádobí, chladničky) další technické vybavení (kotel, kamna, bojler, vtoková vpusť) vestavěný interiér (vestavěné skříně apod.) průvlaky (montované) nadedveřní překlady příp. nadokenní překlady (nejsou-li součástí samostatného výkresu stropu) sklopené řezy (normou umožněny, ale znepřehledňují obsah výkresu) stropní nosníky jsou obsahem samostatného výkresu skladby či tvaru stropu sparořezy dlažeb a podhledů jsou-li důležité, budou obsahem speciálního půdorysu mobiliář (zařizovací předměty s výjimkou ZTI a vestavěných) stoly, židle, postele apod. NEZAPOMENOUT: označení řezů výškové kóty (v rámečku: u vstupu do objektu, u schodiště) popisy (číselné označení) místností označení výplní otvorů (okna, dveře) a výrobků ( bubliny není třeba číslovat) ᆷ勇ᆷ勇rᆷ勇ᆷ勇

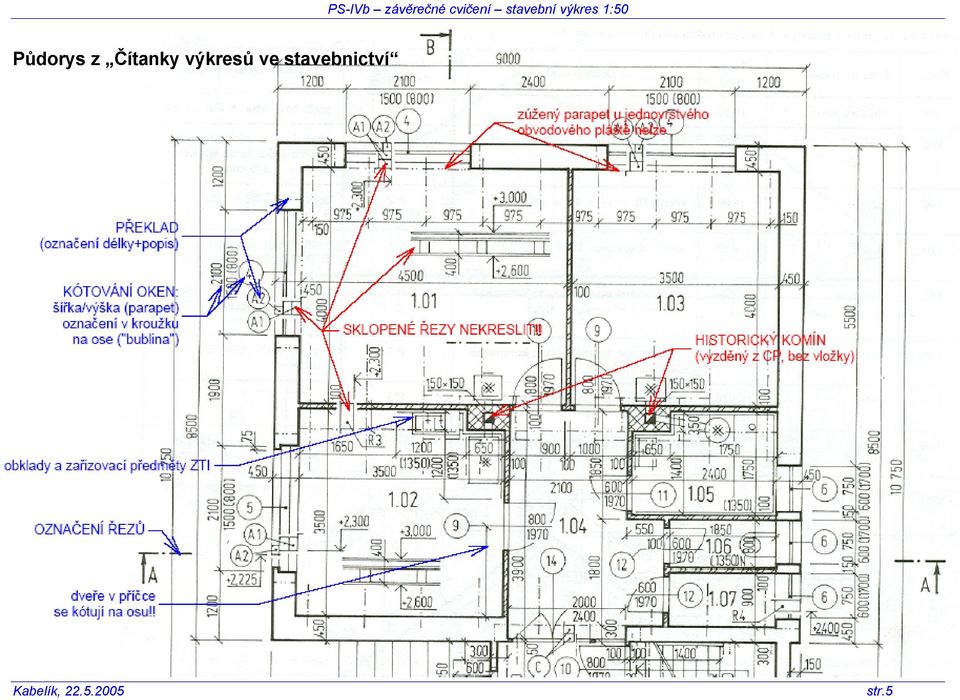

5 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 Půdorys z Čítanky výkresů ve stavebnictví ᆷ勇ᆷ勇rᆷ勇ᆷ勇

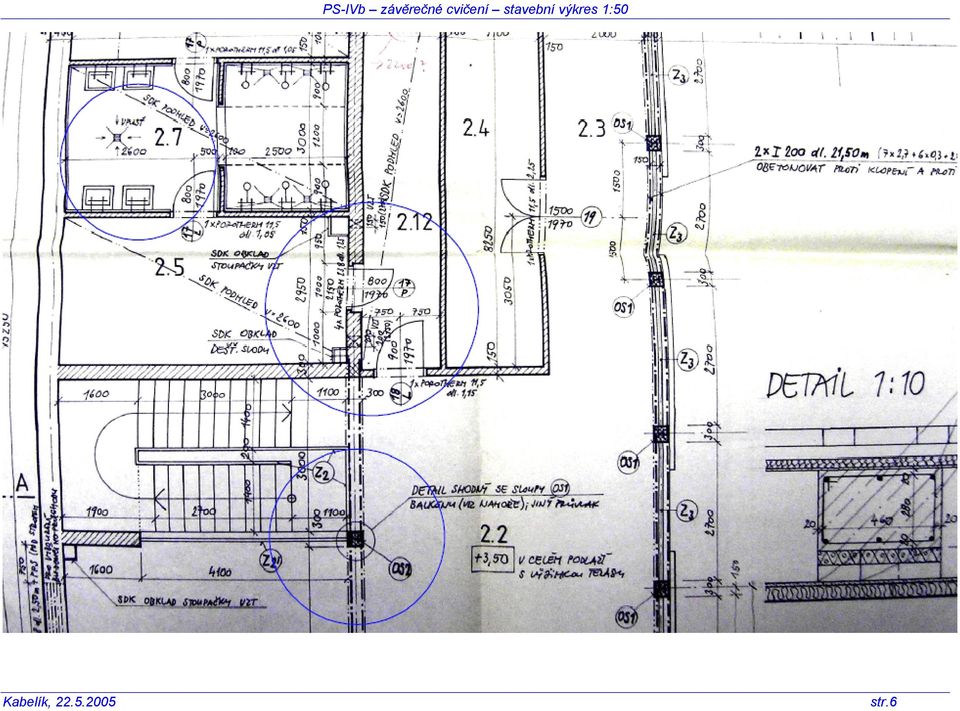

6 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 ᆷ勇ᆷ勇rᆷ勇ᆷ勇

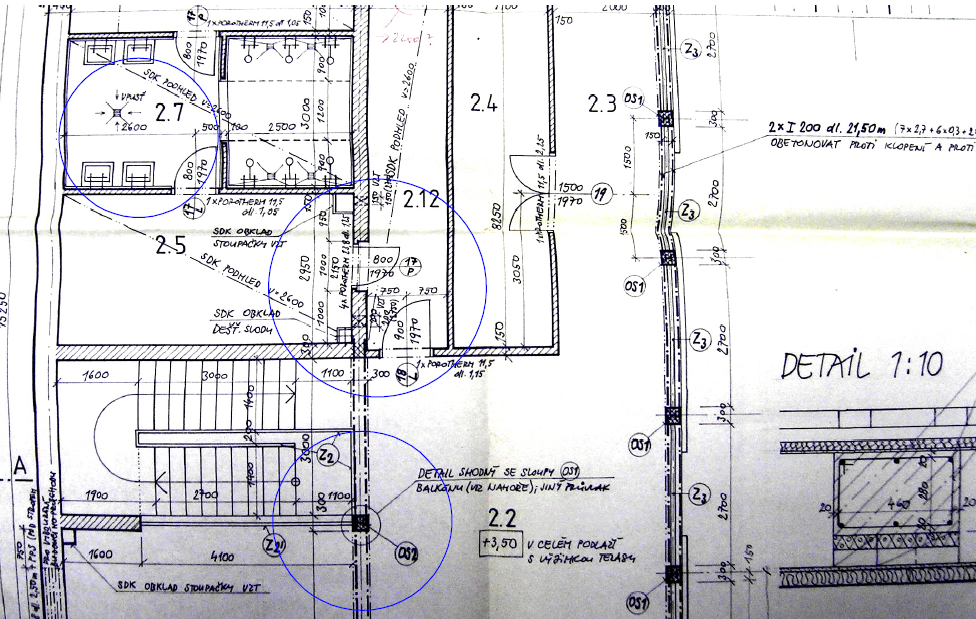

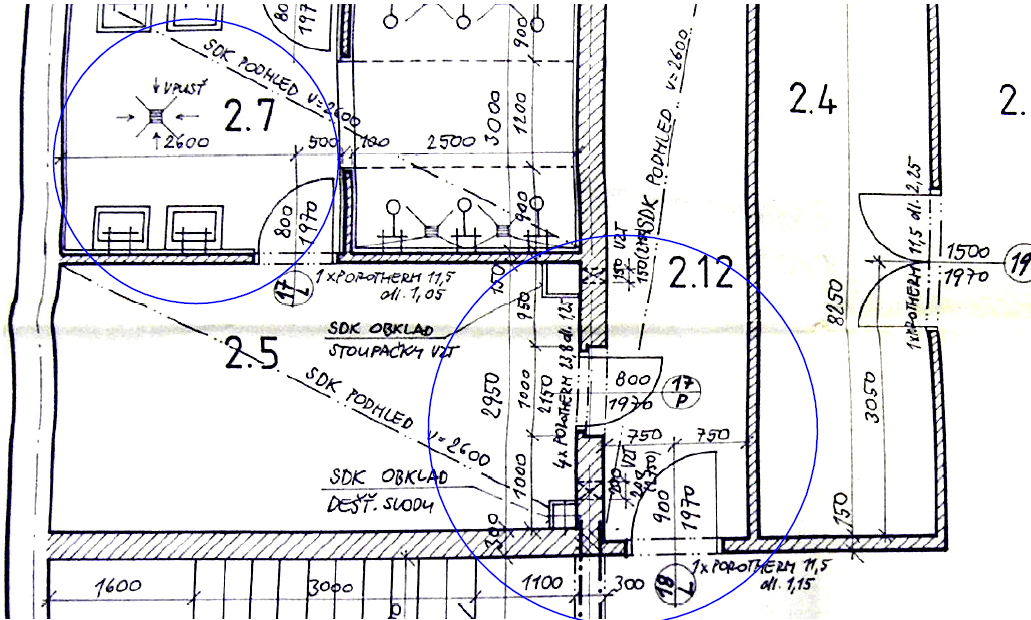

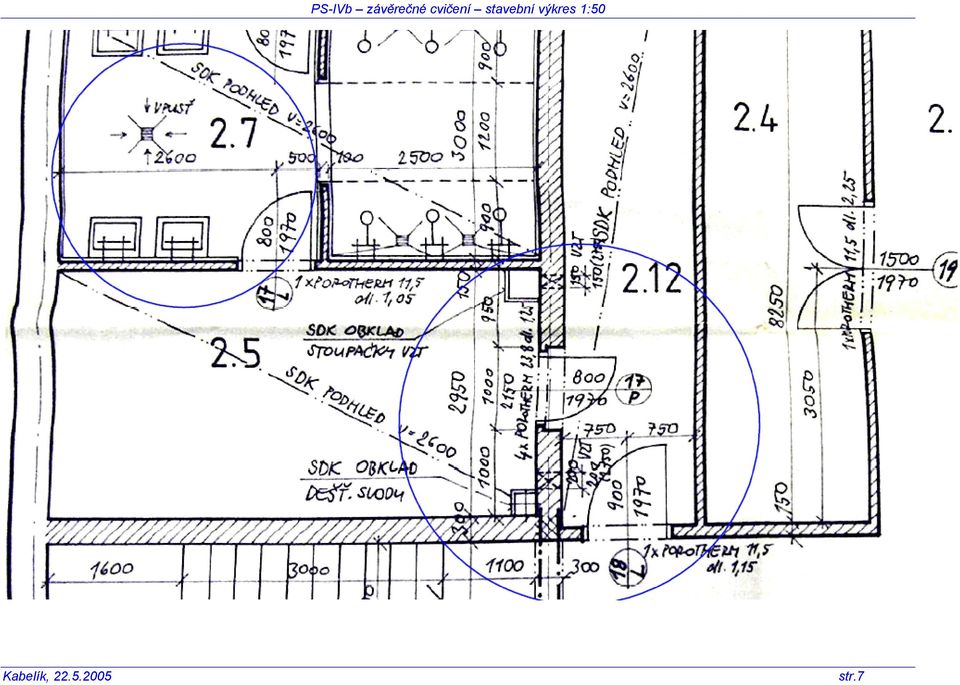

7 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 ᆷ勇ᆷ勇rᆷ勇ᆷ勇

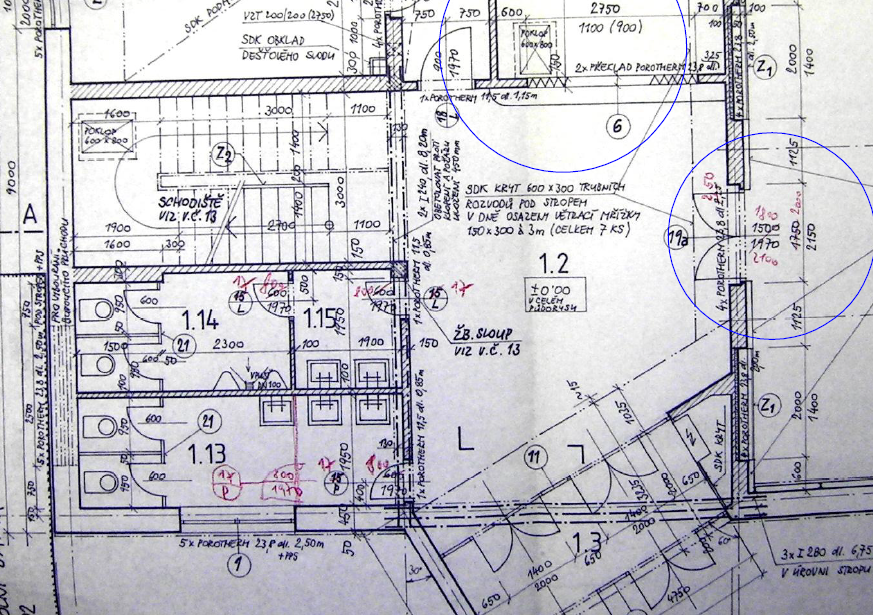

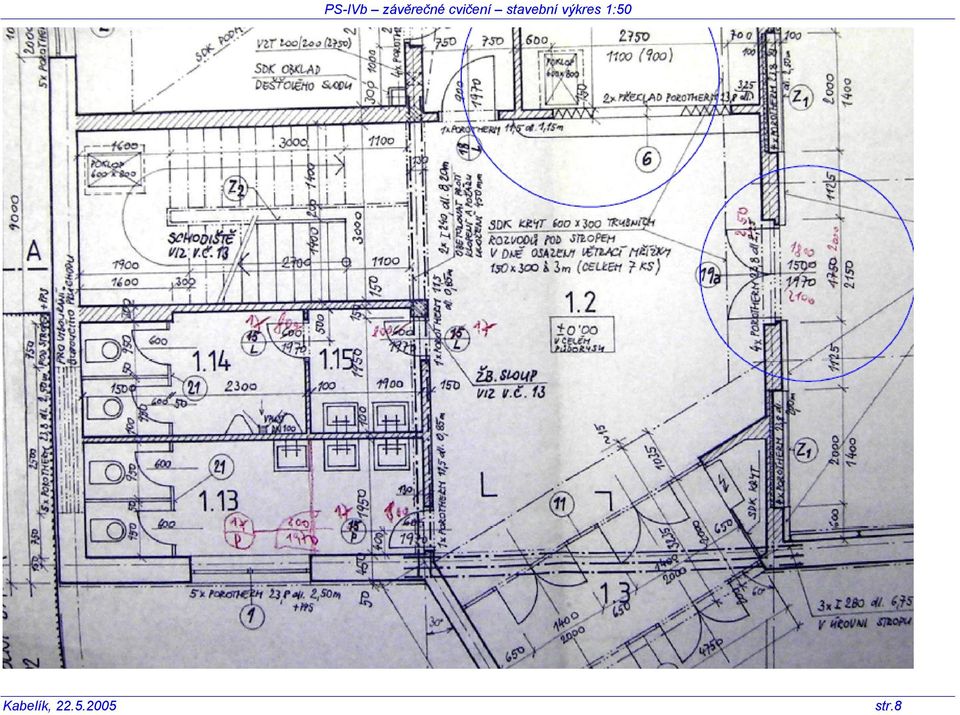

8 PS-IVb závěrečné cvičení stavební výkres 1:50 Kabelík, str.8

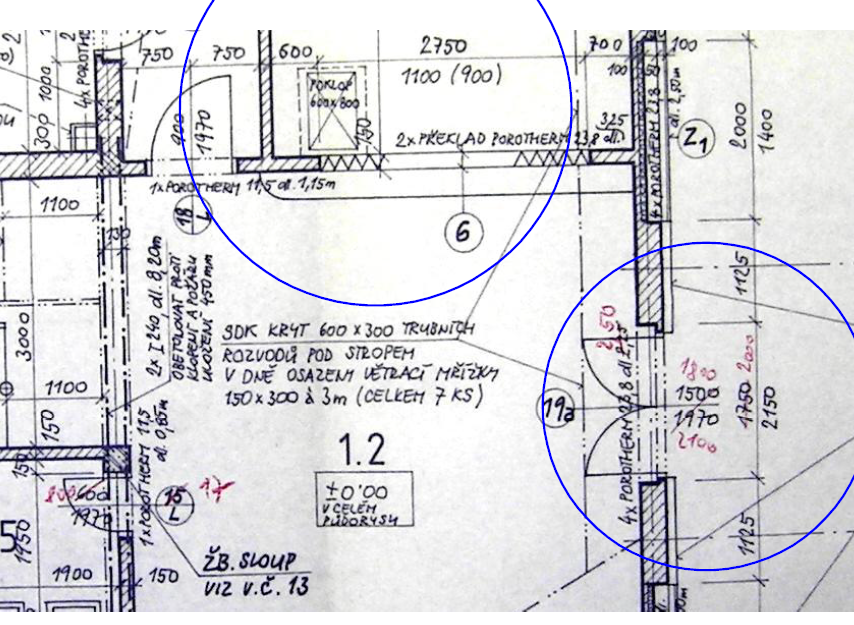

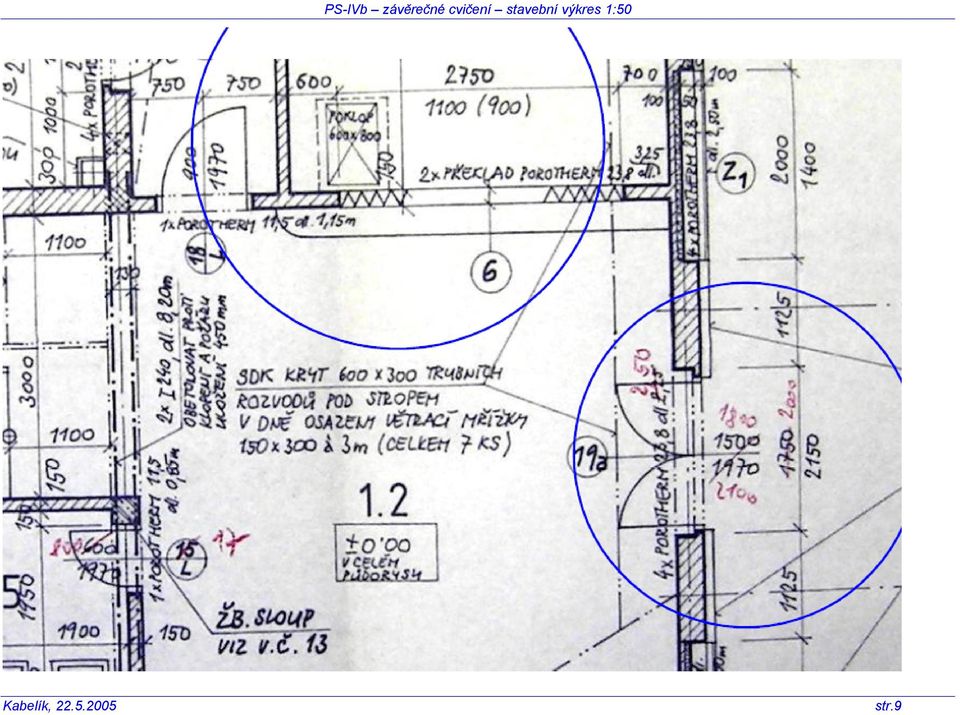

9 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 ᆷ勇ᆷ勇rᆷ勇ᆷ勇

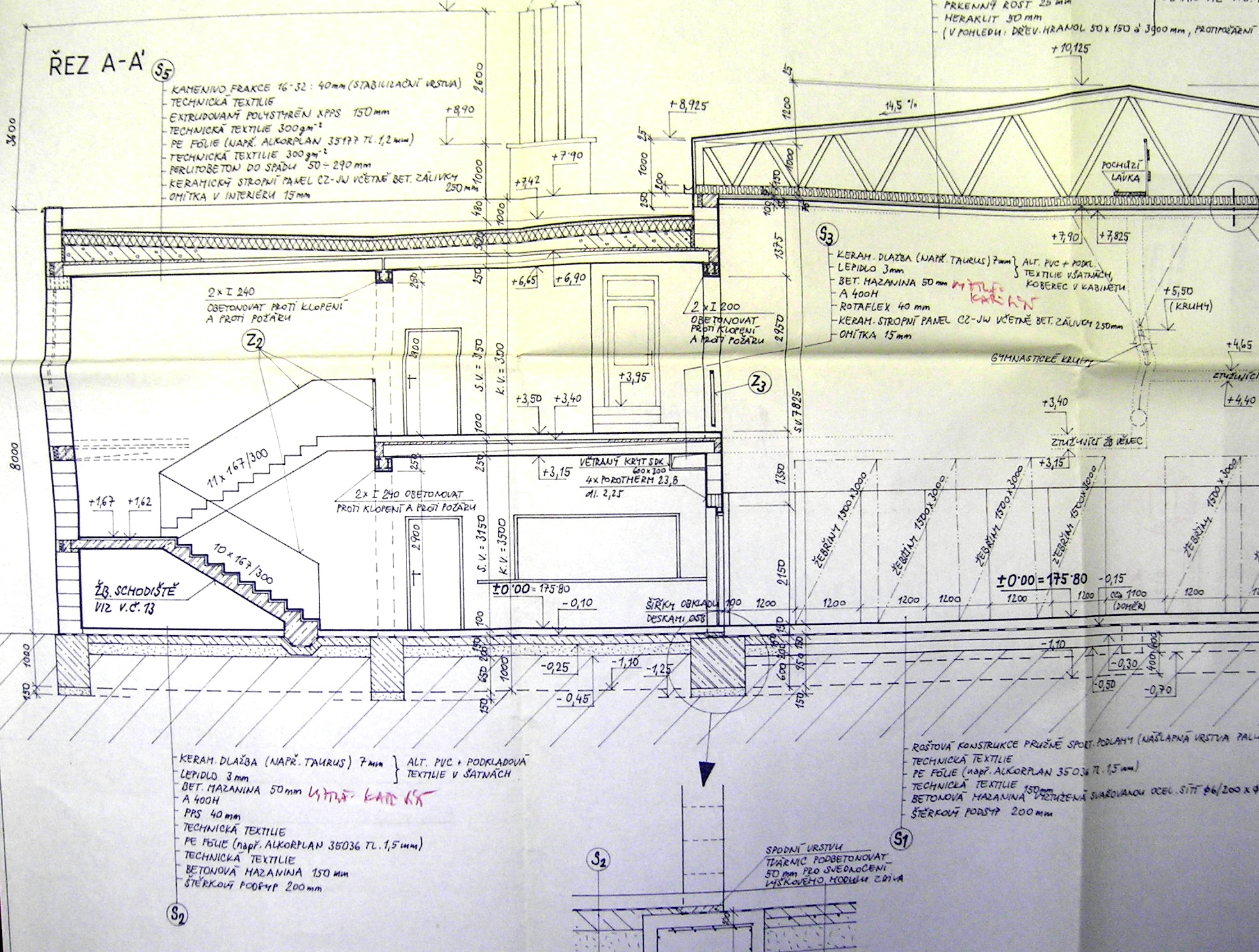

10 PS-IVb závěrečné cvičení stavební výkres 1:50 Řez z Čítanky výkresů ve stavebnictví POZOR!!! Toto je nezateplené podkroví!! Tepelný most u překladu Krov s vaznými trámy nad dřevěným trámovým stropem Tepelný most u překladu Kabelík, str.10

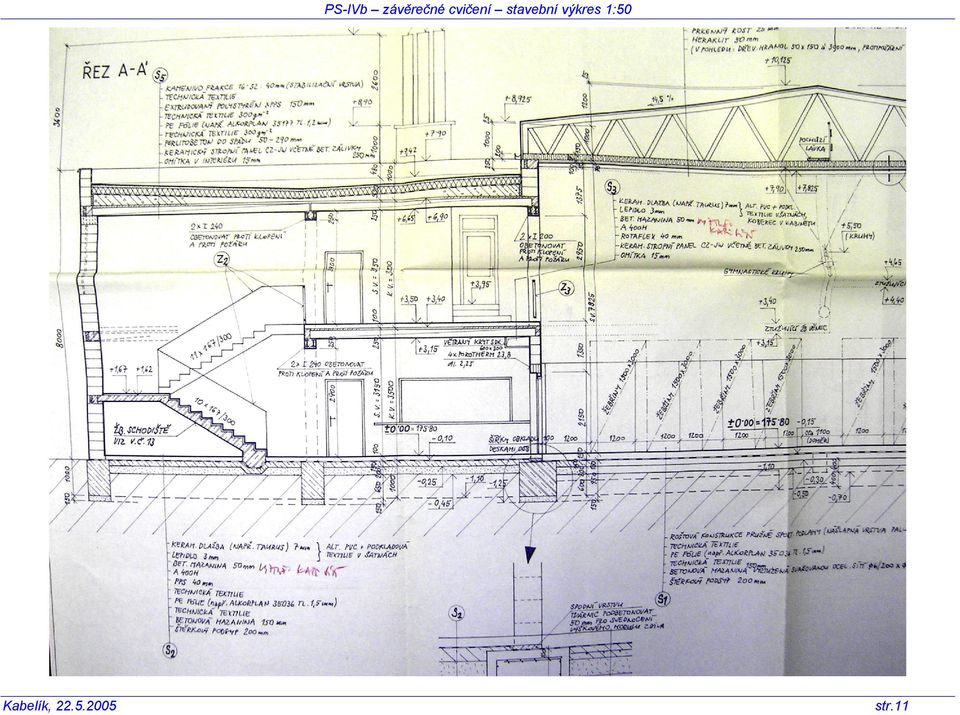

11 PS-IVb závěrečné cvičení stavební výkres 1:50 Kabelík, str.11

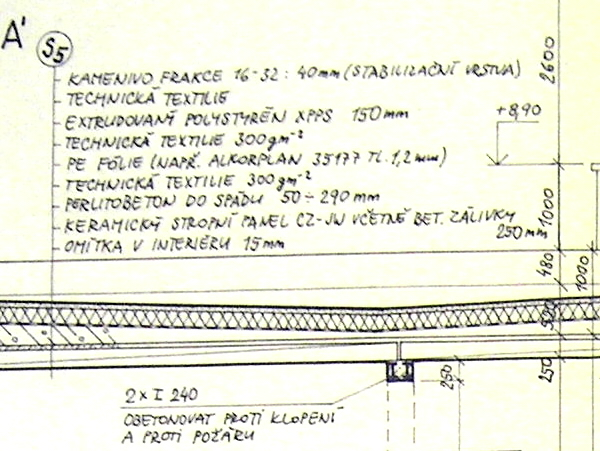

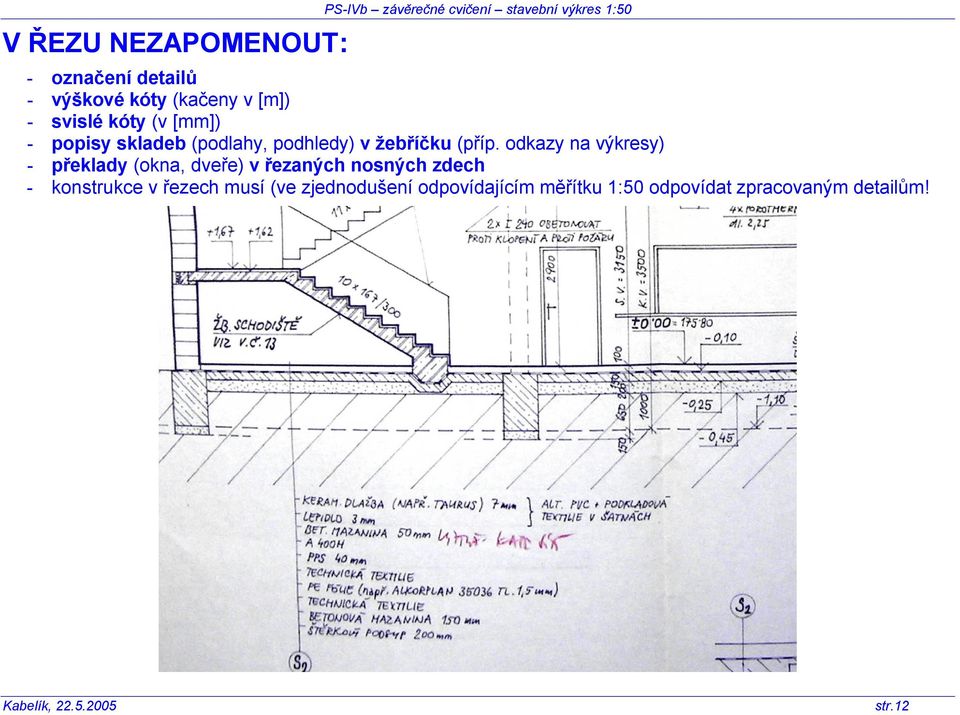

12 PS-IVb závěrečné cvičení stavební výkres 1:50 V ŘEZU NEZAPOMENOUT: - označení detailů výškové kóty (kačeny v [m]) svislé kóty (v [mm]) popisy skladeb (podlahy, podhledy) v žebříčku (příp. odkazy na výkresy) překlady (okna, dveře) v řezaných nosných zdech konstrukce v řezech musí (ve zjednodušení odpovídajícím měřítku 1:50 odpovídat zpracovaným detailům! Kabelík, str.12

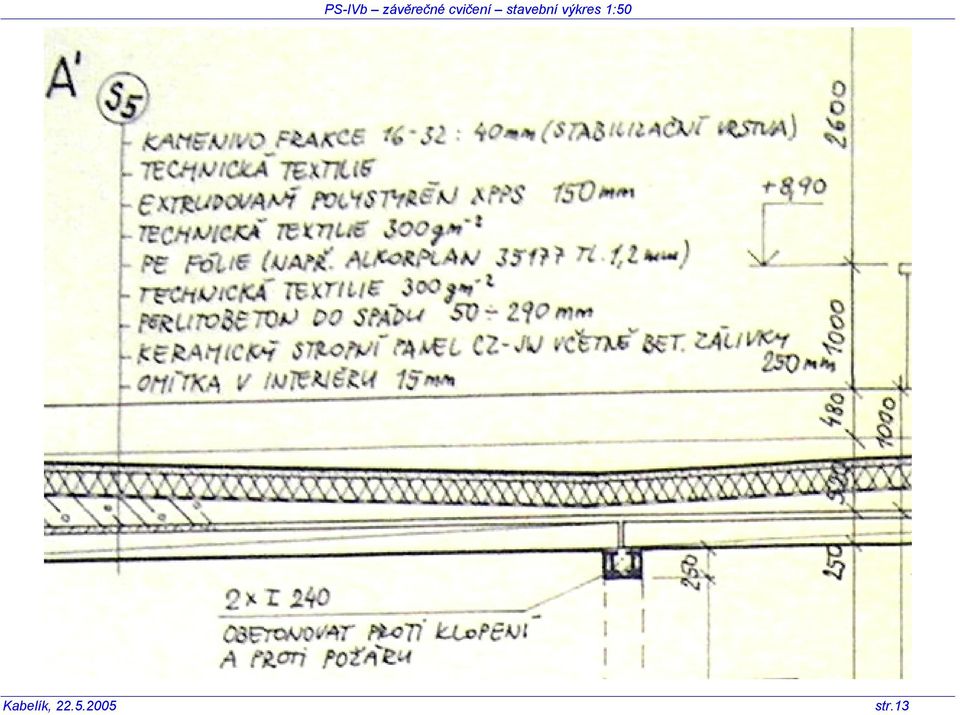

13 ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 ᆷ勇ᆷ勇rᆷ勇ᆷ勇ᆷ勇

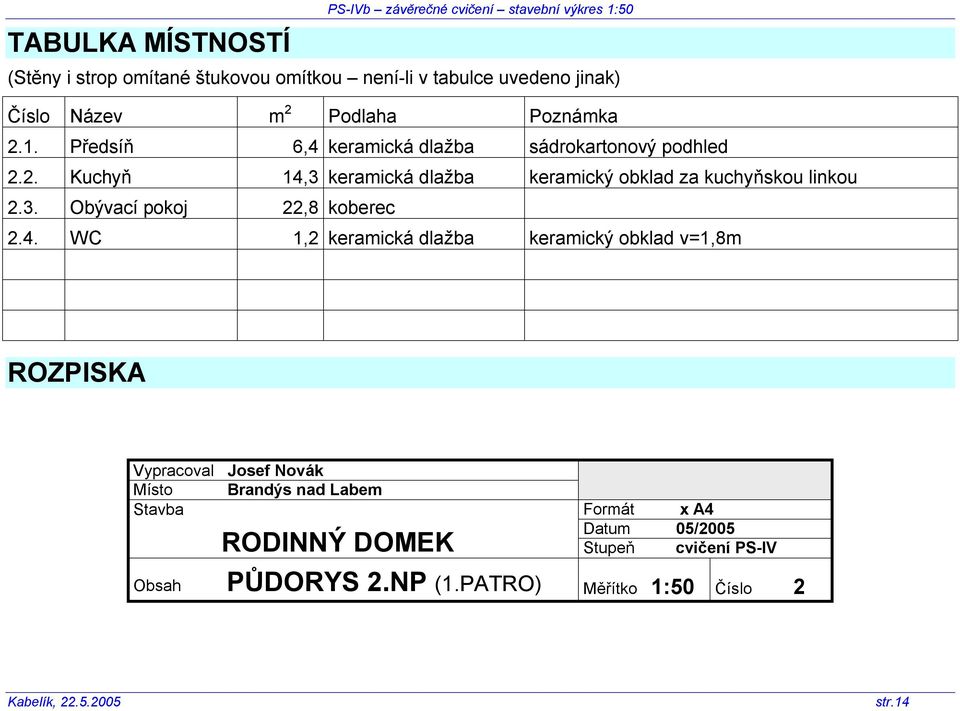

14 TABULKA MÍSTNOSTÍ ᆷ勇rečᆷ勇ᆷ勇 ᆷ勇 ᆷ勇čeᆷ勇ᆷ勇 ᆷ勇ᆷ勇ᆷ勇 e ᆷ勇ᆷ勇 ᆷ勇ᆷ勇reᆷ勇 ᆷ勇ᆷ勇ᆷ勇ᆷ勇 (Stěny i strop omítané štukovou omítkou není-li v tabulce uvedeno jinak) Číslo Název m 2 Podlaha Poznámka 2.1. Předsíň 6,4 keramická dlažba sádrokartonový podhled 2.2. Kuchyň 14,3 keramická dlažba keramický obklad za kuchyňskou linkou 2.3. Obývací pokoj 22,8 koberec 2.4. WC 1,2 keramická dlažba keramický obklad v=1,8m ROZPISKA Vypracoval Josef Novák Místo Brandýs nad Labem Stavba Formát x A4 Datum 05/2005 RODINNÝ DOMEK Stupeň cvičení PS-IV Obsah PŮDORYS 2.NP (1.PATRO) Měřítko 1:50 Číslo 2 ᆷ勇ᆷ勇rᆷ勇ᆷ勇ᆷ勇
