OBSAH. 1. Technická zpráva 2. Půdorys přízemí 3. Půdorys podkroví 4. Schéma tělesa 5. Schéma zdroje tepla

Rozměr: px

Začít zobrazení ze stránky:

Download "OBSAH. 1. Technická zpráva 2. Půdorys přízemí 3. Půdorys podkroví 4. Schéma tělesa 5. Schéma zdroje tepla"

Denis Šimek
před 8 lety
Počet zobrazení:

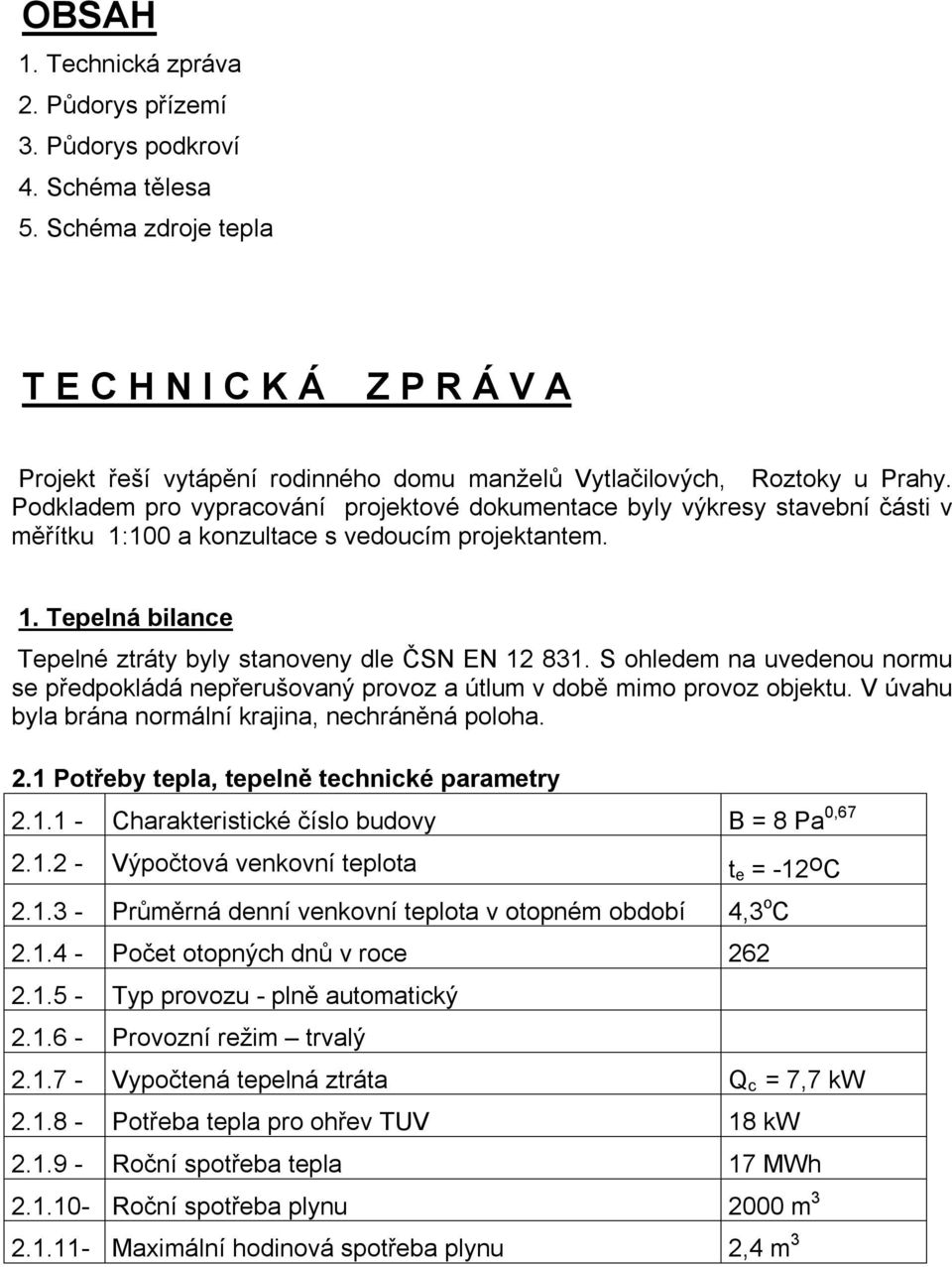

1 OBSAH 1. Technická zpráva 2. Půdorys přízemí 3. Půdorys podkroví 4. Schéma tělesa 5. Schéma zdroje tepla T E C H N I C K Á Z P R Á V A Projekt řeší vytápění rodinného domu manželů Vytlačilových, Roztoky u Prahy. Podkladem pro vypracování projektové dokumentace byly výkresy stavební části v měřítku 1:100 a konzultace s vedoucím projektantem. 1. Tepelná bilance Tepelné ztráty byly stanoveny dle ČSN EN S ohledem na uvedenou normu se předpokládá nepřerušovaný provoz a útlum v době mimo provoz objektu. V úvahu byla brána normální krajina, nechráněná poloha. 2.1 Potřeby tepla, tepelně technické parametry Charakteristické číslo budovy B = 8 Pa 0, Výpočtová venkovní teplota t e = 12 o C Průměrná denní venkovní teplota v otopném období 4,3 o C Počet otopných dnů v roce Typ provozu plně automatický Provozní režim trvalý Vypočtená tepelná ztráta Q c = 7,7 kw Potřeba tepla pro ohřev TUV 18 kw Roční spotřeba tepla 17 MWh Roční spotřeba plynu 2000 m Maximální hodinová spotřeba plynu 2,4 m 3

Podkladem pro vypracování projektové dokumentace byly výkresy stavební části v měřítku 1:100 a konzultace s vedoucím projektantem. 1. Tepelná bilance Tepelné ztráty byly stanoveny dle ČSN EN 12 831.

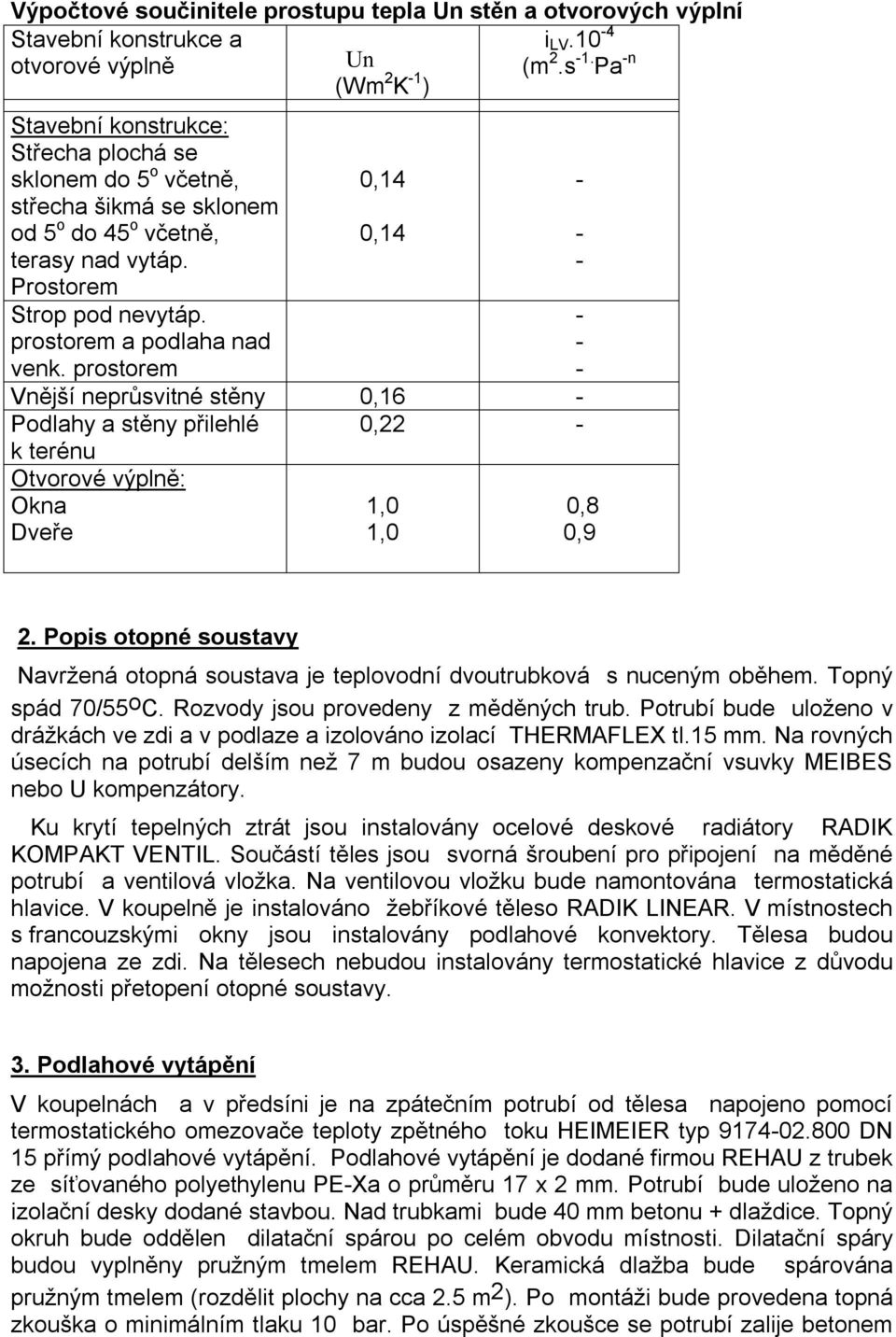

2 Výpočtové součinitele prostupu tepla Un stěn a otvorových výplní Stavební konstrukce a i LV.10 4 otvorové výplně Un (m 2.s 1. Pa n (Wm 2 K 1 ) Stavební konstrukce: Střecha plochá se sklonem do 5 o včetně, střecha šikmá se sklonem od 5 o do 45 o včetně, terasy nad vytáp. Prostorem Strop pod nevytáp. prostorem a podlaha nad venk. prostorem 0,14 0,14 Vnější neprůsvitné stěny 0,16 Podlahy a stěny přilehlé k terénu Otvorové výplně: Okna Dveře 0,22 1,0 1,0 0,8 0,9 2. Popis otopné soustavy Navržená otopná soustava je teplovodní dvoutrubková s nuceným oběhem. Topný spád 70/55 o C. Rozvody jsou provedeny z měděných trub. Potrubí bude uloženo v drážkách ve zdi a v podlaze a izolováno izolací THERMAFLEX tl.15 mm. Na rovných úsecích na potrubí delším než 7 m budou osazeny kompenzační vsuvky MEIBES nebo U kompenzátory. Ku krytí tepelných ztrát jsou instalovány ocelové deskové radiátory RADIK KOMPAKT VENTIL. Součástí těles jsou svorná šroubení pro připojení na měděné potrubí a ventilová vložka. Na ventilovou vložku bude namontována termostatická hlavice. V koupelně je instalováno žebříkové těleso RADIK LINEAR. V místnostech s francouzskými okny jsou instalovány podlahové konvektory. Tělesa budou napojena ze zdi. Na tělesech nebudou instalovány termostatické hlavice z důvodu možnosti přetopení otopné soustavy. 3. Podlahové vytápění V koupelnách a v předsíni je na zpátečním potrubí od tělesa napojeno pomocí termostatického omezovače teploty zpětného toku HEIMEIER typ DN 15 přímý podlahové vytápění. Podlahové vytápění je dodané firmou REHAU z trubek ze síťovaného polyethylenu PEXa o průměru 17 x 2 mm. Potrubí bude uloženo na izolační desky dodané stavbou. Nad trubkami bude 40 mm betonu + dlaždice. Topný okruh bude oddělen dilatační spárou po celém obvodu místnosti. Dilatační spáry budou vyplněny pružným tmelem REHAU. Keramická dlažba bude spárována pružným tmelem (rozdělit plochy na cca 2.5 m 2 ). Po montáži bude provedena topná zkouška o minimálním tlaku 10 bar. Po úspěšné zkoušce se potrubí zalije betonem

prostorem a podlaha nad venk. prostorem 0,14 0,14 Vnější neprůsvitné stěny 0,16 Podlahy a stěny přilehlé k terénu Otvorové výplně: Okna Dveře 0,22 1,0 1,0 0,8 0,9 2.

3 při tlakovém naplnění vodou. Po vytvrdnutí betonu možno zahájit provoz. Teplota desky se zvyšuje postupně denně maximálně o 5 o C. 4. Zdroj tepla V technické místnosti bude instalován nástěnný plynový kondenzační kotel VAILLANT VU 186/35 ECOTEC PLUS. Součástí kotle je vestavěná tlaková expanzní nádoba a oběhové čerpadlo. Pod kotlem bude instalován zásobníkový ohřívač vody VAILLANT VIH R 120. Odkouření a přívod vzduchu pro kotel je turbo potrubím vyvedeným do střechy. Chod kotle bude řízen prostorovým termostatem CALORMATIC 392 f s týdenním programem v bezdrátovém připojení. Na otopnou soustavu bude dále napojena krbová topná vložka o topném výkonu 5 kw. Topná voda z krbové vložky je vedena k plynovému kotli, kde bude napojena na topnou soustavu. U topné vložky je instalován pojistný ventil. V technické místnosti v patře je instalováno oběhové čerpadlo, tlaková expanzní nádoba a uzavírací armatury. 5. Požadavky na připojení elektro silové připojení kotle, 230 V, 150 W připojení topných žebříků 400 W/ 230V připojení oběhového čerpadla pro krb 60W, 230 W včetně ochrany proti přetopení 6. Zkoušky Smontované potrubí bude podrobeno topné zkoušce dle ČSN Během topné zkoušky se prověří funkce celého systému, budou nastaveny veškeré regulační a pojistné prvky a dodavatel zaškolí obsluhu. Případné změny nutno předem konzultovat s projektantem. 7. Závěr Projekt byl zpracován dle dostupných podkladů a požadavků investora. Při jeho zpracování byly respektovány veškeré platné normy a předpisy. Praha, prosinec 2010 Vypracoval: M.Středa

Pod kotlem bude instalován zásobníkový ohřívač vody VAILLANT VIH R 120. Odkouření a přívod vzduchu pro kotel je turbo potrubím vyvedeným do střechy.

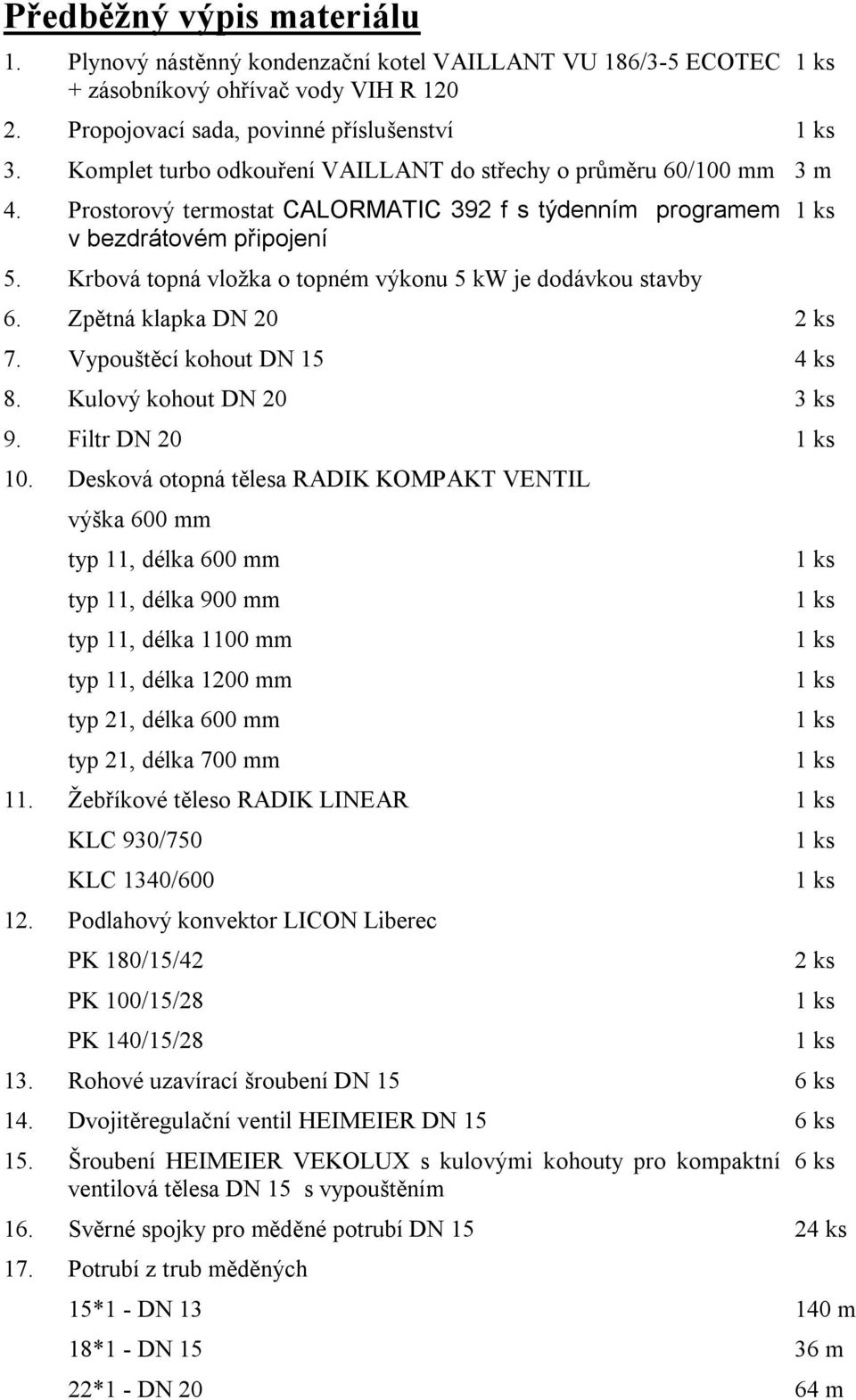

4 Předběžný výpis materiálu 1. Plynový nástěnný kondenzační kotel VAILLANT VU 186/35 ECOTEC + zásobníkový ohřívač vody VIH R Propojovací sada, povinné příslušenství 3. Komplet turbo odkouření VAILLANT do střechy o průměru 60/100 mm 3 m 4. Prostorový termostat CALORMATIC 392 f s týdenním programem v bezdrátovém připojení 5. Krbová topná vložka o topném výkonu 5 kw je dodávkou stavby 6. Zpětná klapka DN 20 2 ks 7. Vypouštěcí kohout DN 15 4 ks 8. Kulový kohout DN 20 3 ks 9. Filtr DN Desková otopná tělesa RADIK KOMPAKT VENTIL výška 600 mm typ 11, délka 600 mm typ 11, délka 900 mm typ 11, délka 1100 mm typ 11, délka 1200 mm typ 21, délka 600 mm typ 21, délka 700 mm 11. Žebříkové těleso RADIK LINEAR KLC 930/750 KLC 1340/ Podlahový konvektor LICON Liberec PK 180/15/42 PK 100/15/28 PK 140/15/ Rohové uzavírací šroubení DN 15 6 ks 14. Dvojitěregulační ventil HEIMEIER DN 15 6 ks 15. Šroubení HEIMEIER VEKOLUX s kulovými kohouty pro kompaktní ventilová tělesa DN 15 s vypouštěním 16. Svěrné spojky pro měděné potrubí DN ks 17. Potrubí z trub měděných 15*1 DN 13 18*1 DN 15 22*1 DN 20 2 ks 6 ks 140 m 36 m 64 m

Krbová topná vložka o topném výkonu 5 kw je dodávkou stavby 6. Zpětná klapka DN 20 2 ks 7. Vypouštěcí kohout DN 15 4 ks 8. Kulový kohout DN 20 3 ks 9. Filtr DN 20 10.

5 18. Izolace potrubí THERMAFLEX tl.15 mm 19. Dodávka REHAU potrubí RAUTHERM S 17x2 DN m Systémová deska VARIO WS 20 m 2 REHAU okrajová dilatační páska Plastifikátor P Termostatický omezovač teploty zpětného toku HEIMEIER typ DN 15 přímý 20. Zprovoznění kotle a propojení regulace servisní firmou VAILLANT 21. Tlaková expanzní nádoba EXPANZOMAT 8 l 22. Topné zkoušky a zaregulování otopné soustavy 23. Zednické výpomoci 40 m 6 kg 24. Doplňkové konstrukce: 40 kg 25. Ostatní 5 ks

Plastifikátor P Termostatický omezovač teploty zpětného toku HEIMEIER typ 9174 02.800 DN 15 přímý 20.
