1 Spojovací prostředky pro konstrukční dřevostavby Æ Ing. Štok Jaroslav

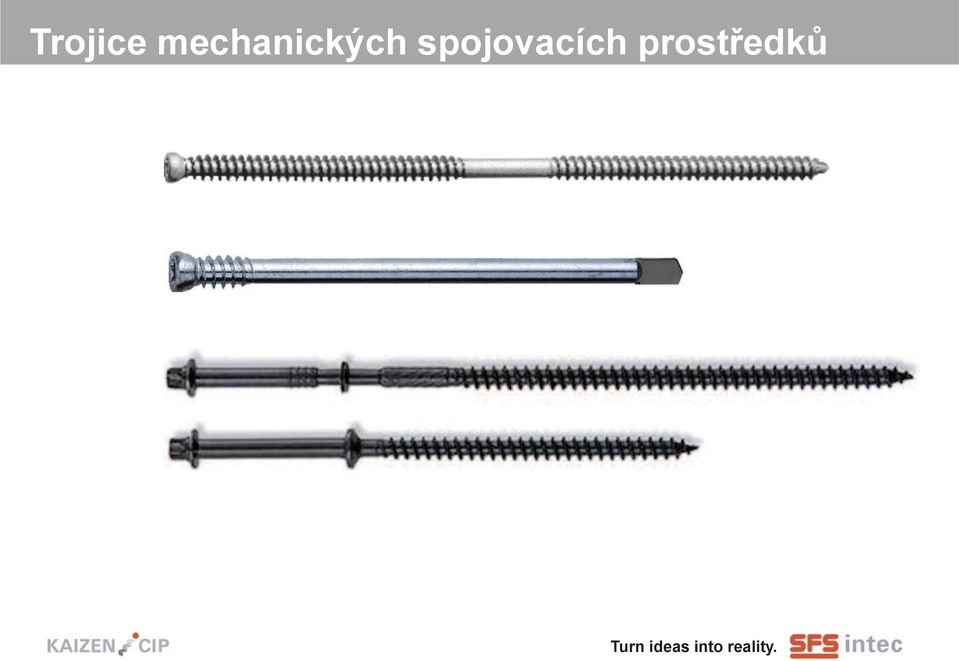

2 Trojice mechanických spojovacích prostředků

3 Používané spojovací prostředky Hřebíky: stavební, kroucené, s podélnými drážkami Spony Stavební vruty Hmoždinky Bulldog, prstence s prolisem Ocelové kolíky Styčníkové desky

4 Používané spojovací prostředky Tesařské kování třmeny, trámové spojky Spojovací úhelníky s prolisem atd. Samovrtné jednozávitové vruty do dřeva Vruty s dvojím závitem a celozávitové vruty do dřeva

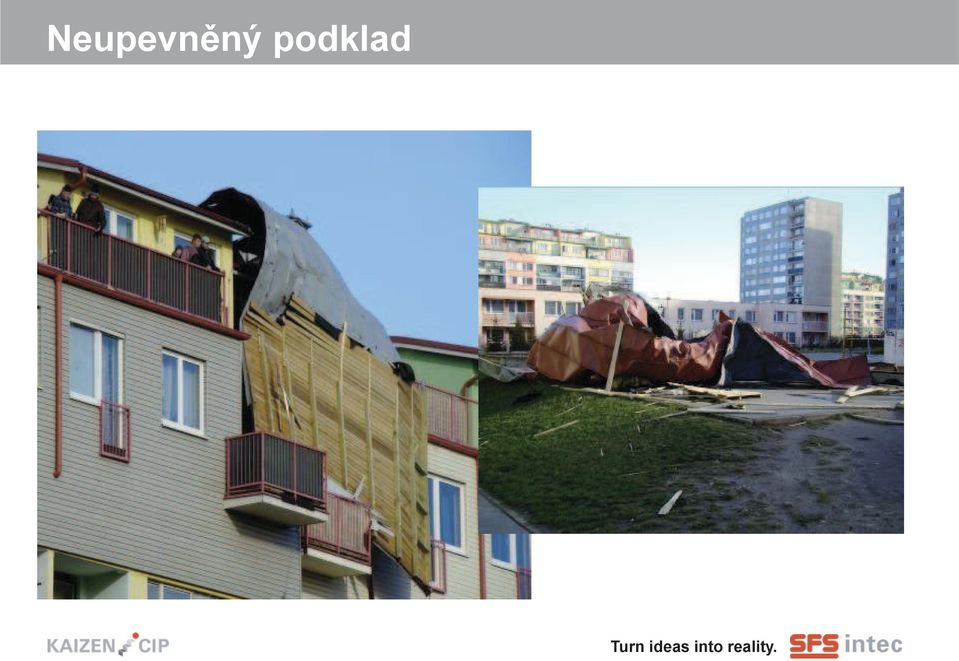

5 Neupevněný podklad

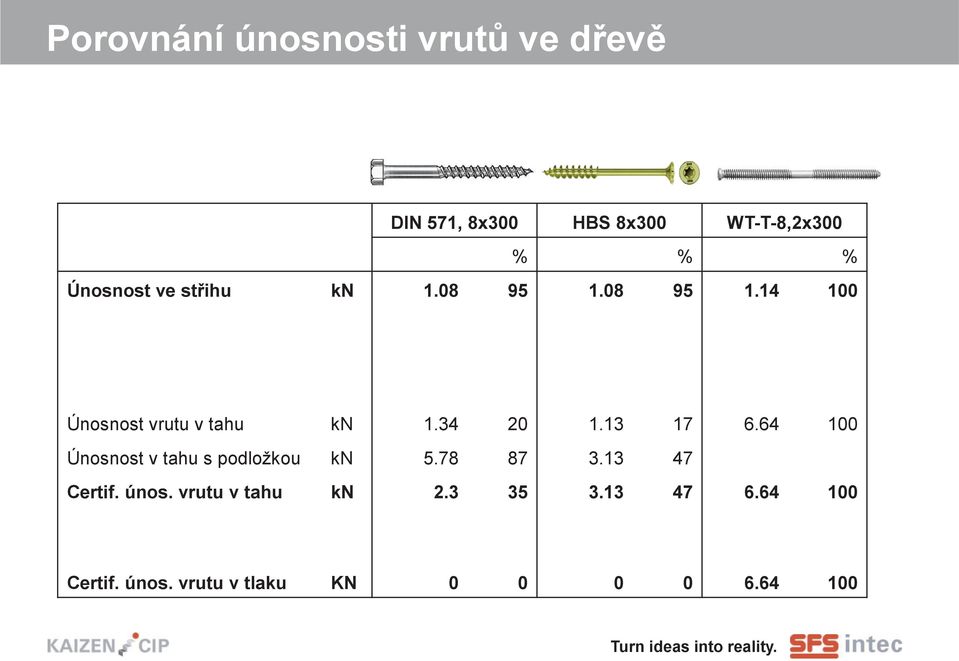

6 Porovnání únosnosti vrutů ve dřevě DIN 571, 8x300 HBS 8x300 WT-T-8,2x300 % % % Únosnost ve střihu kn Únosnost vrutu v tahu kn Únosnost v tahu s podložkou kn Certif. únos. vrutu v tahu kn Certif. únos. vrutu v tlaku KN

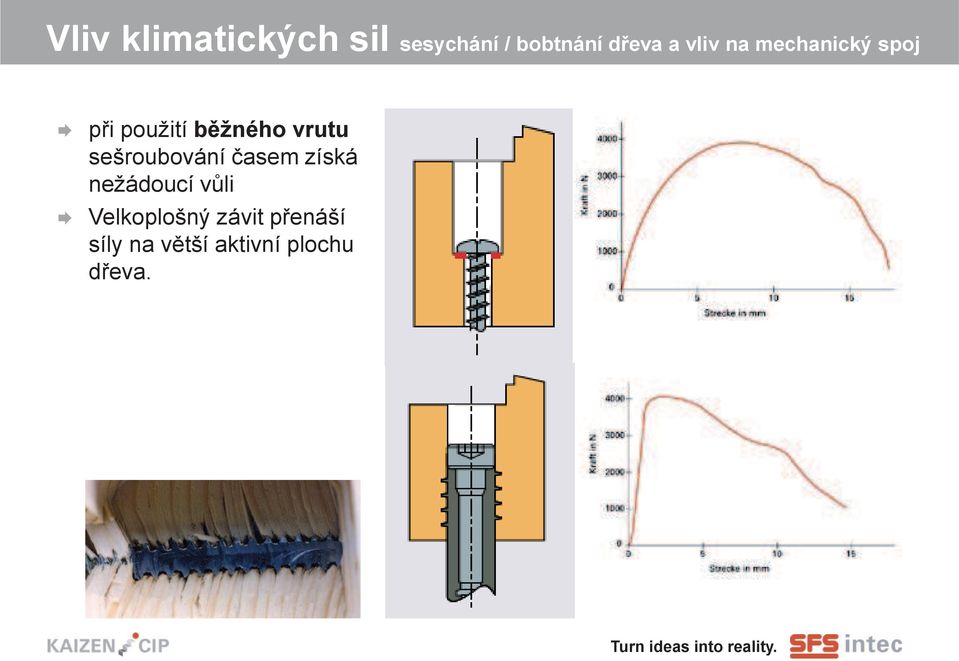

7 Vliv klimatických sil sesychání / bobtnání dřeva a vliv na mechanický spoj Æ při použití běžného vrutu sešroubování časem získá nežádoucí vůli Æ Velkoplošný závit přenáší síly na větší aktivní plochu dřeva.

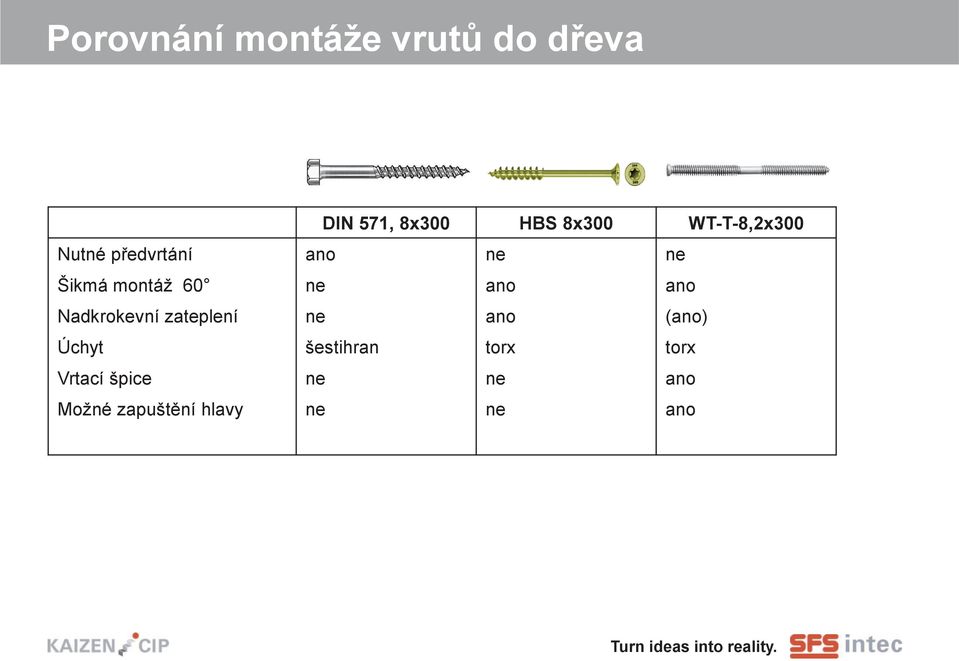

8 Porovnání montáže vrutů do dřeva DIN 571, 8x300 HBS 8x300 WT-T-8,2x300 Nutné předvrtání ano ne ne Šikmá montáž 60 ne ano ano Nadkrokevní zateplení ne ano (ano) Úchyt šestihran torx torx Vrtací špice ne ne ano Možné zapuštění hlavy ne ne ano

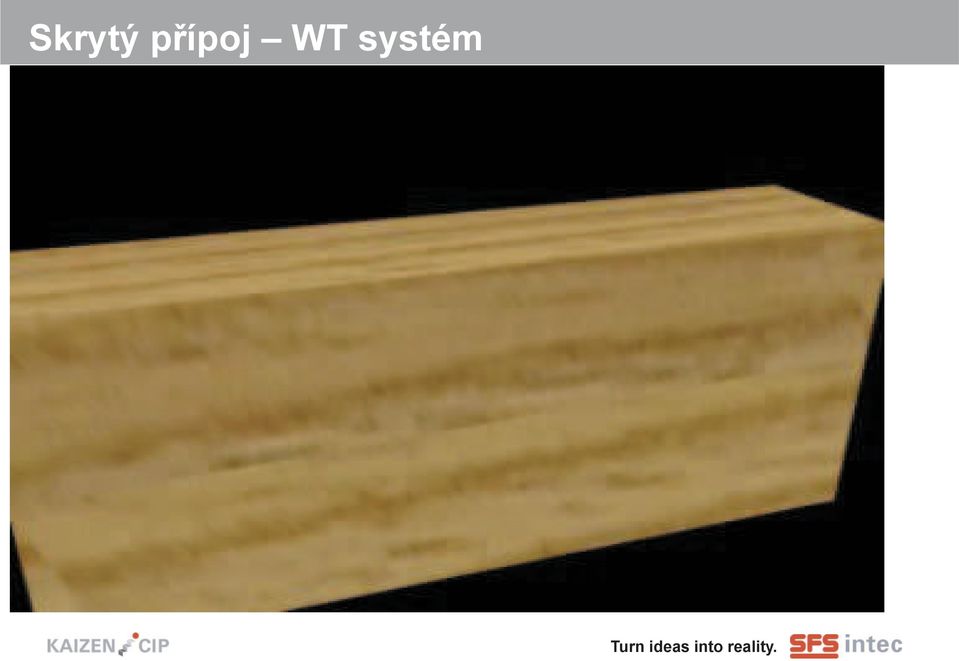

9 Skrytý přípoj WT systém

10 Spojovací prostředky systému WT

11 Charakteristika dvouzávitového vrutu WT malá zápustná hlava s T40/T30/T20 úchytem pevné připevnění dřeva přes ostré závity vrtací špice vrutu svěrný efekt zajištěn rozdílným stoupáním závitu ochrana povrchu DUROCOAT

12 Přenesení zatížení od tahu i tlaku

13 Skrytý přípoj WT systém

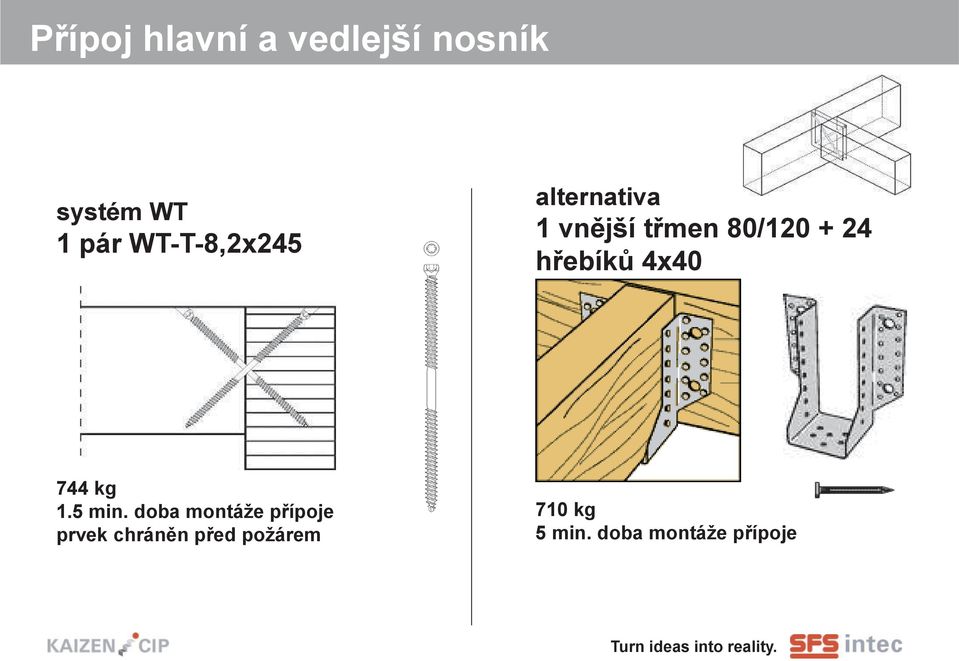

14 Přípoj hlavní a vedlejší nosník systém WT 1 pár WT-T-8,2x245 alternativa 1 vnější třmen 80/ hřebíků 4x kg 1.5 min. doba montáže přípoje prvek chráněn před požárem 710 kg 5 min. doba montáže přípoje

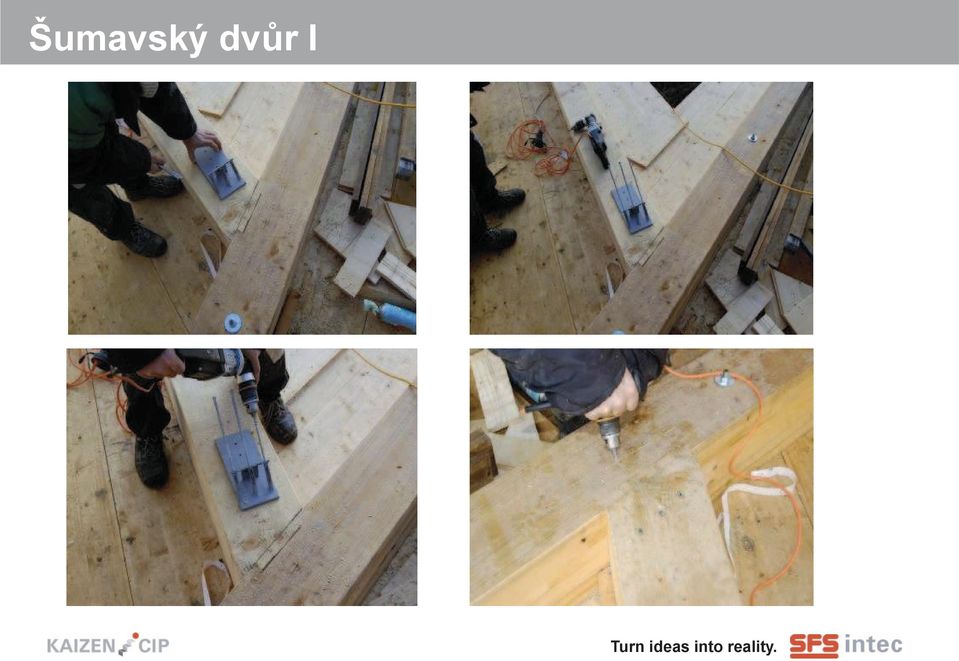

15 Šumavský dvůr I

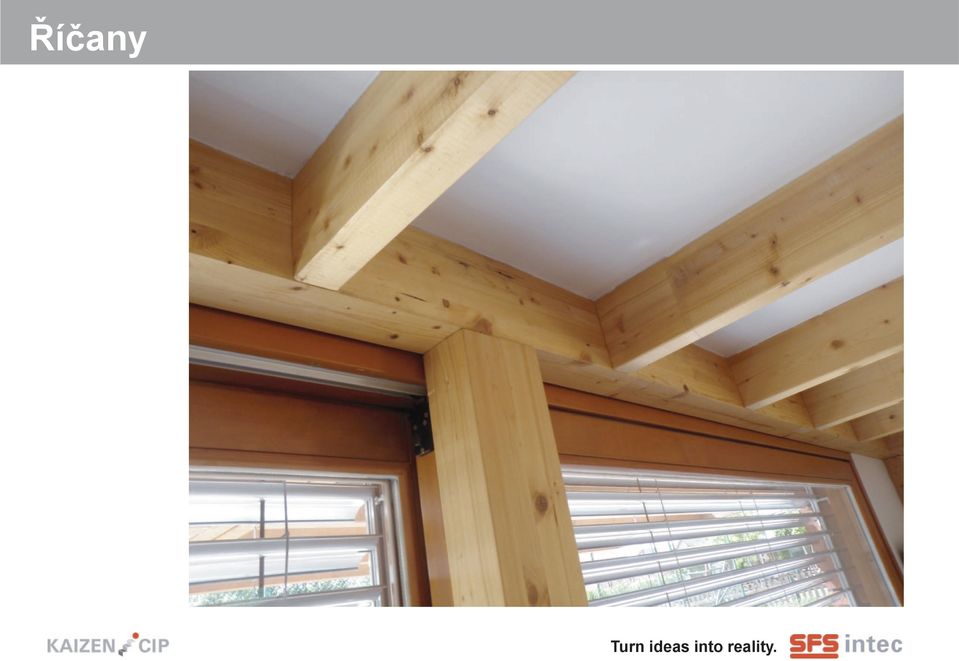

16 Říčany

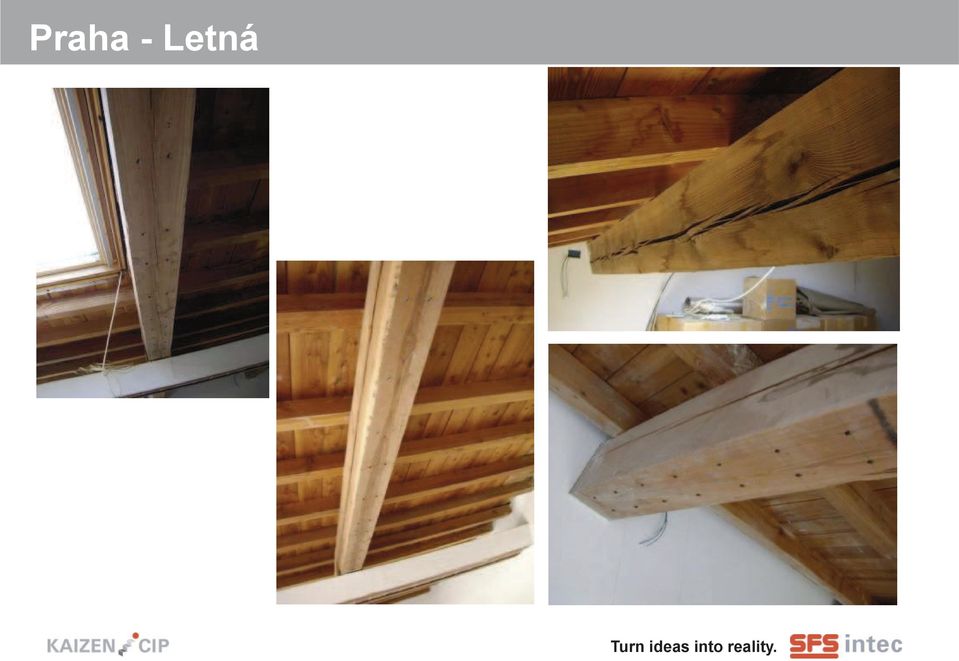

17 Praha - Letná

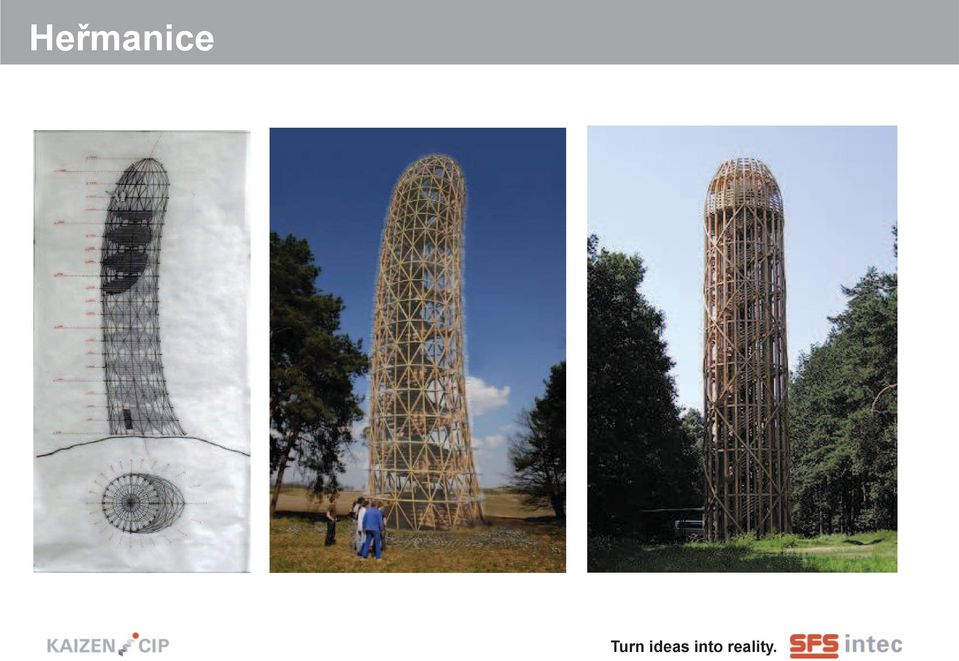

18 Heřmanice

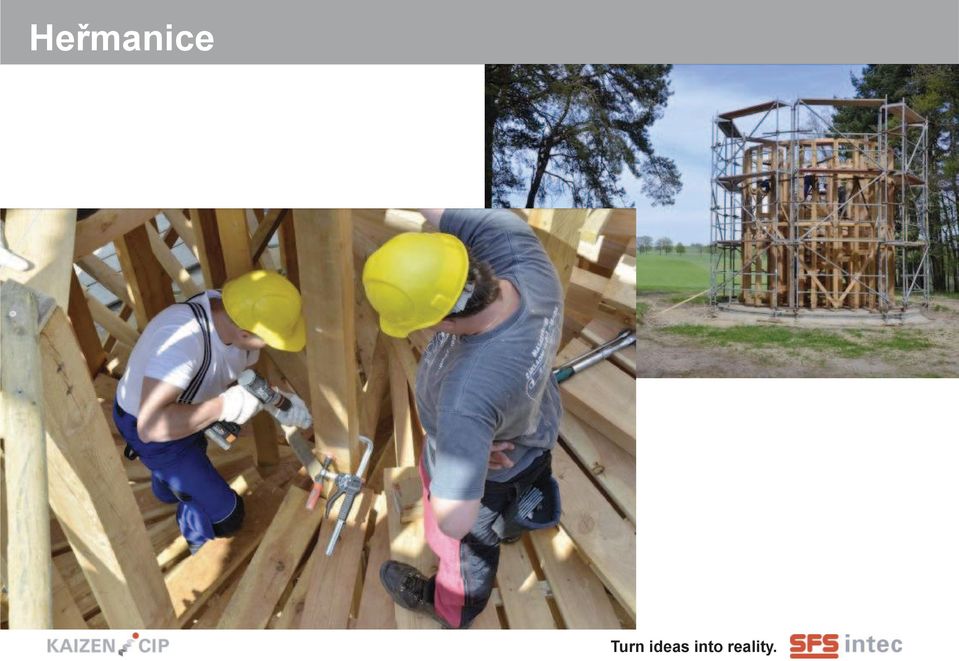

19 Heřmanice

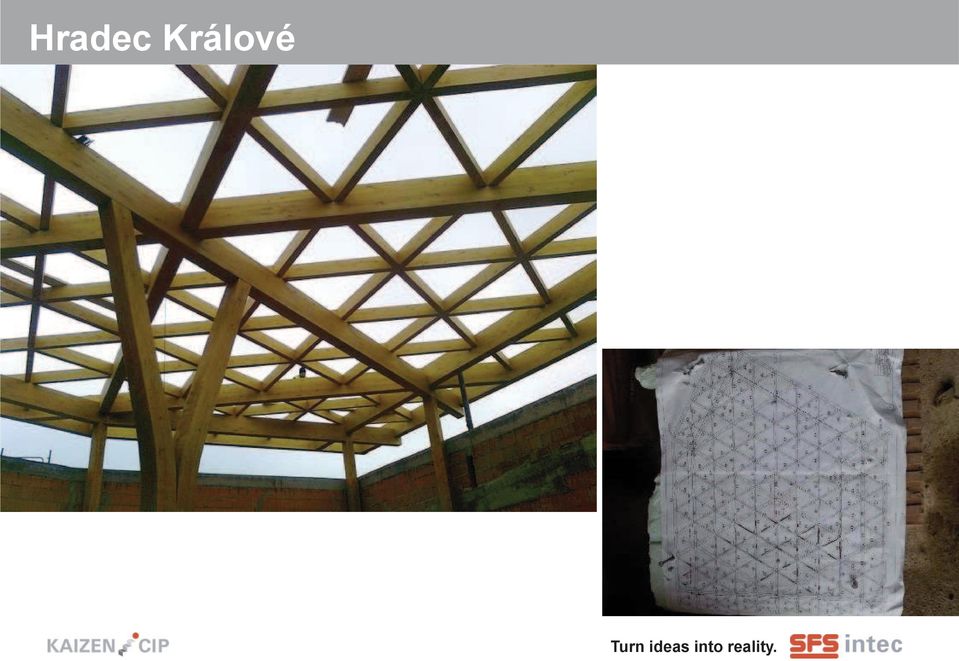

20 Hradec Králové

21 Datové listy vrutů WT

22 Skryté přípoje

23 Pasohlávky

24 Možnosti použití vrutu mini WT

25 Klasické a dvouzávitové vruty na terase

26 Klasické a dvouzávitové vruty na terase

27 Příklady použití mini WT z praxe - fasády

28 Příklady použití mini WT z praxe - fasády

29 Samovrtný celozávitový vrut WR

30 Podélné propojení nosných konstrukcí ostrý závit vrutu umožňuje tento detail upevnění

31 Zapuštění hlavy vrutu WR-T-9xL WR-T-13xL Průměr otvoru 9-10 mm mm Průměr hlavy vrutu 14 mm 22 mm Úhel zkosení hlavy 2 x 45 = 90 2 x 45 = 90

32 Připojení ztužujícího trámu

33 Medvědín

34 Medvědín

35 Medvědín

36 WB systém - vyztužování dřevěných nosníků

37 Zašroubování tyče do konstrukce

38 Možné uzavření otvoru

39 České Budějovice

40 České Budějovice

41 České Budějovice

42 Nadkrokevní zateplení - systém Twin UD

43 Nadkrokevní zateplení - systém Twin UD

44 Nadkrokevní zateplení - systém Twin UD

45 Nadkrokevní zateplení - systém Twin UD

46 Charakteristika dvouzávitového vrutu Twin UD Zápustná hlava s drážkami pod hlavou Frézka Speciální geometrie vrtáku Tažný efekt zabezpečený rozdílným stoupáním závitu vrutu Ochrana proti korozi DUROCOAT

47 Nadkrokevní zateplení - systém Twin UD

48 Montáž vrutů Twin UD - fasáda

49 Zateplení fasády - systém Twin UD Typischer Wandaufbau bei Vollwärmedämmung Tradiční řešení: Dřevěné hranolky a latě Nově: Nápad použít nosné vruty Twin UD podobně jako u šikmé střechy dříve Vertikální řez nyní Výhody Tepelná izolace je plnoplošná Zaručený statický návrh Jednoduchá montáž Horizontální řez

50 Montážní postup - fasáda 2. Rozpěrný hranol WT-T- 6,5 x L Nosná lať Stropní konstrukce Twin UD Tepelná izolace Opláštění fasády Vzduchotěsný papír Nosná dřevěná konstrukce stěny WT-T- 6,5 x L 1. Rozpěrný hranol Základová deska

51 Zateplení fasády Twin UD, WT, TI, JB

52 Zateplení fasády Twin UD, WT, TI, JB

53 Možnosti uspořádání vrutů Twin UD

54 Celoplošná izolace na fasádě - systém Twin UD

55 Samovrtné kolíky WS nejen pro styčníkové spoje

56 Charakteristika samovrtného kolíku WS T40 úchyt závit pod hlavou dřík kolíku vrtací plátek

57 Typická použití

58 Ženklava

59 Ženklava

60 Ženklava

61 Praha - Chodov

62 Praha - Chodov

63 Čeští inženýři

64 Solar Decathlon 2013

65 Air house Solar Decathlon 2013

66 Air house Solar Decathlon 2013

67 Air house Solar Decathlon 2013

68 Air house Solar Decathlon 2013

69 Air house Solar Decathlon 2013

70 Air house Solar Decathlon 2013

71 Air house Solar Decathlon 2013

72 Další možnosti použití samovrtných kolíků WS

73 Další možnosti použití samovrtných kolíků WS

74 Další možnosti použití samovrtných kolíků WS

75 Další možnosti použití samovrtných kolíků WS

76 Další možnosti použití samovrtných kolíků WS

77 Systém VB pro spřažení dřeva s betonem

78 Systém VB pro spřažení dřeva s betonem ETA 13/0699 návrhové software posouzení akustiky tloušťka železobetonu je min. 60 mm, doporučuje se 80 mm

79 Spřažení trámové konstrukce přes záklop

80 Libáň

81 Libáň

82 Třeboradice

83 Třeboradice

84 Šumavský dvůr II

85 Šumavský dvůr II

86 Podrobnější informace a poradenství Æ Ing. Jaroslav Štok Æ divize Konstrukce Æ stok@sfsintec.biz Æ tel:
