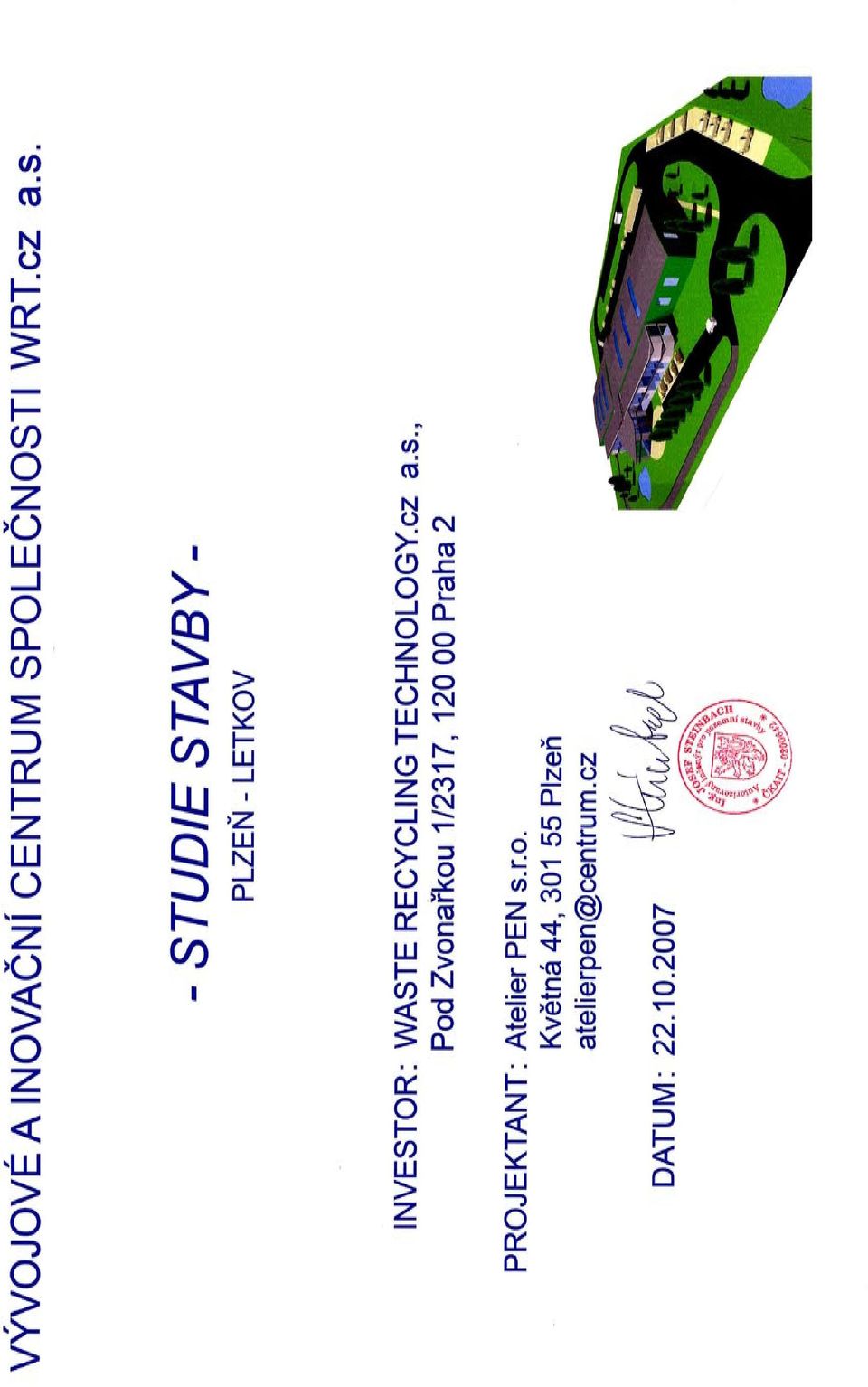

1 2 STUDIE STAVBY VÝVOJOVÉ A INOVAČNÍ CENTRUM společnosti WRT.cz Plzeň Letkov WASTE RECYCLING TECHNOLOGY.cz a.s. Zapsáno v obchodním rejstříku, vedeného Městským soudem v Praze oddíl B, vložka

2

3

4

5

6

7

8

9

10

11

12

13

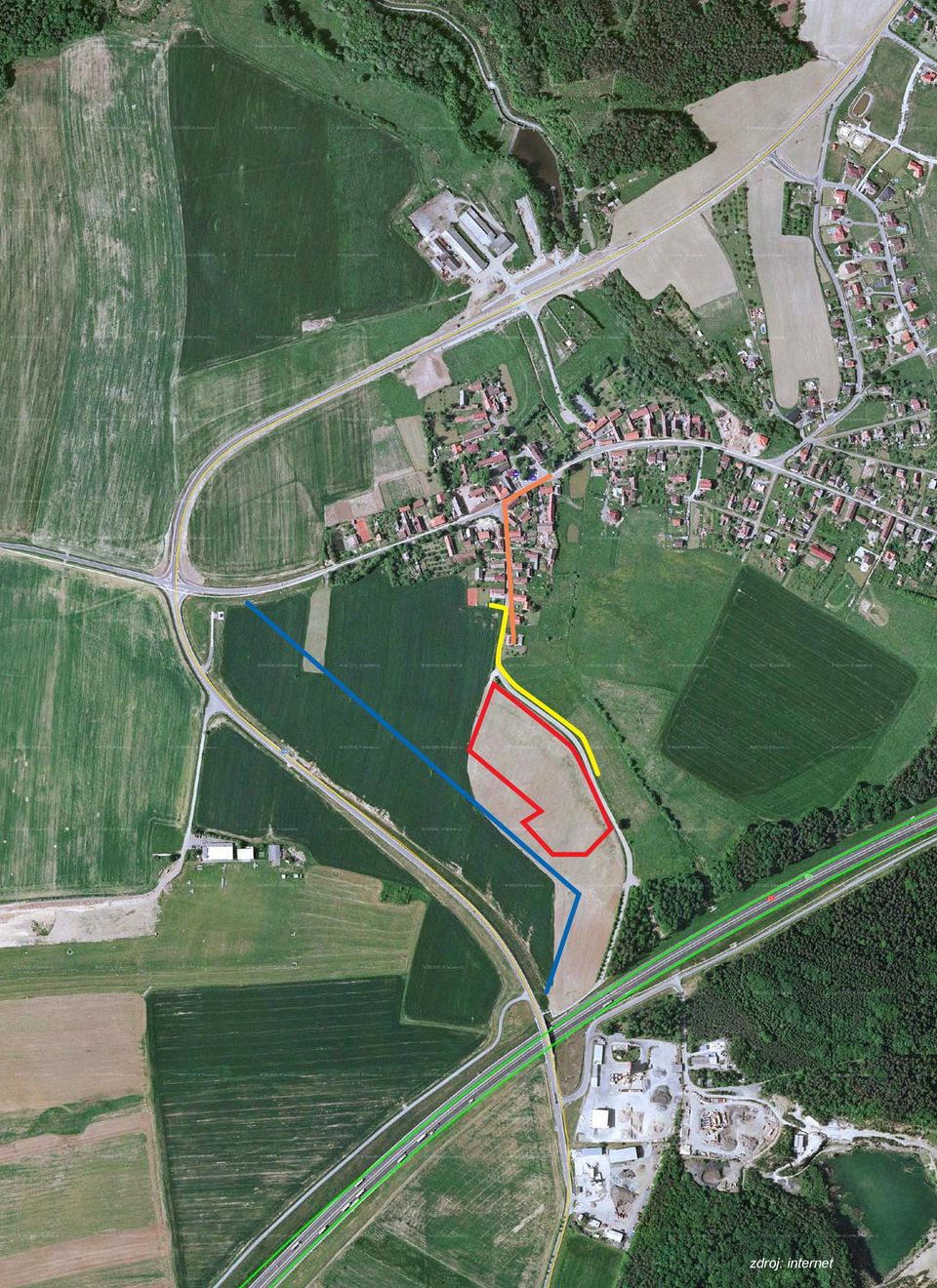

14 zdroj: internet

15

16

17

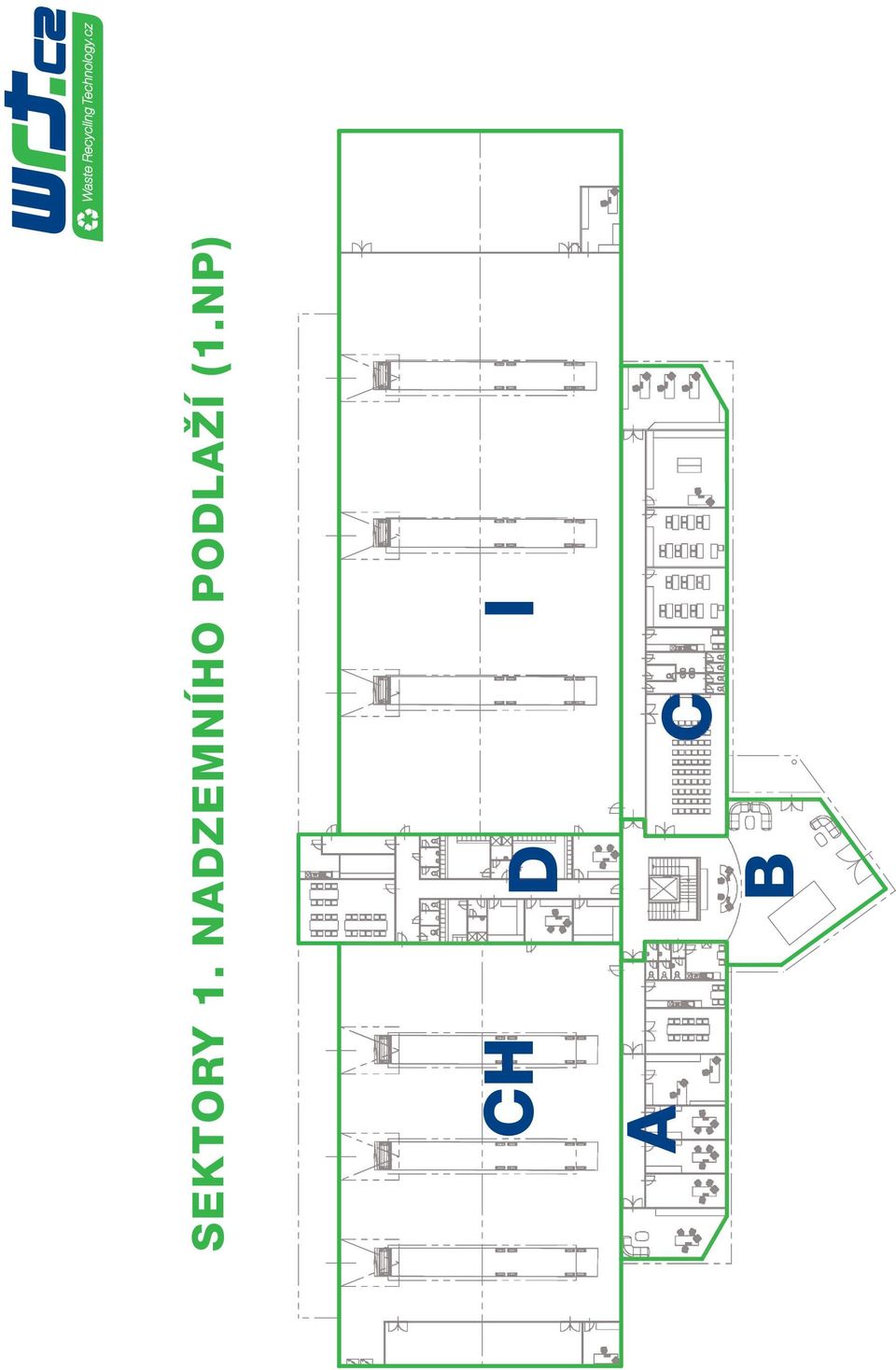

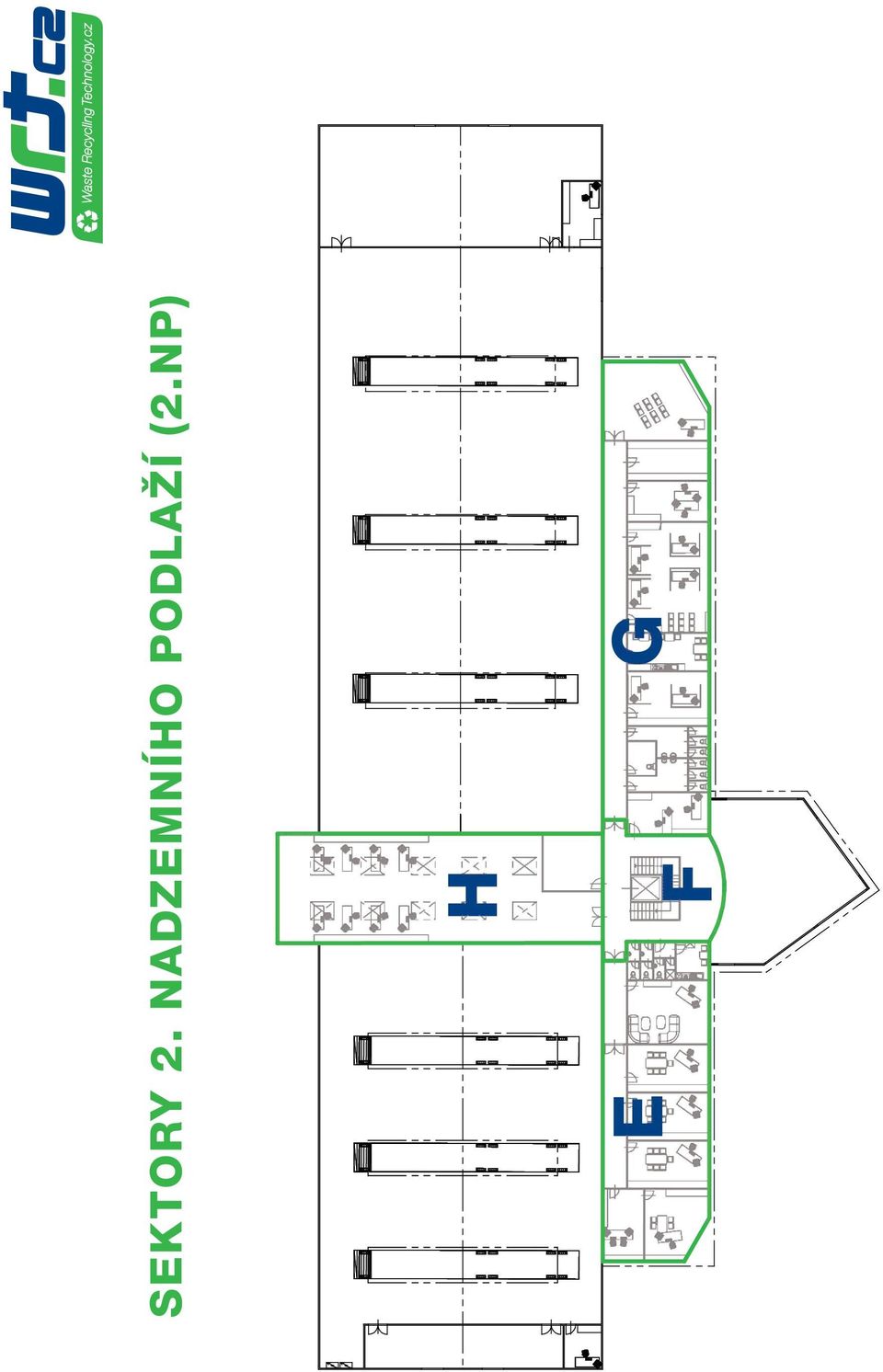

18 SEKTORY UŽITNÝCH PLOCH splňující podmínku pro získání dotačního titulu (označeno zeleně, modře) Sektor I. nadzemní podlaží m 2 A 27 9m - 7 m 236 B členitý půdorys 235 C 40 9m - 7 m 353 D 27 9 m 243 CH m 864 I m Celkem Sektor II. nadzemní podlaží m 2 E 27 9m - 7m 236 F 9 9m + 6 m 87 G 40 9m - 7 m 353 H 27 9 m 243 Celkem 919 Celková výměra užitných ploch areálu = m 2 Celková výměra sektorů (splňující podmínku pro získání dotačního titulu) C, D, CH, I, G, H = m 2 VYJÁDŘENO V PROCENTECH (%) m 2 = 81,22 % z celkové výměry m 2 užitných ploch areálu.

19

20

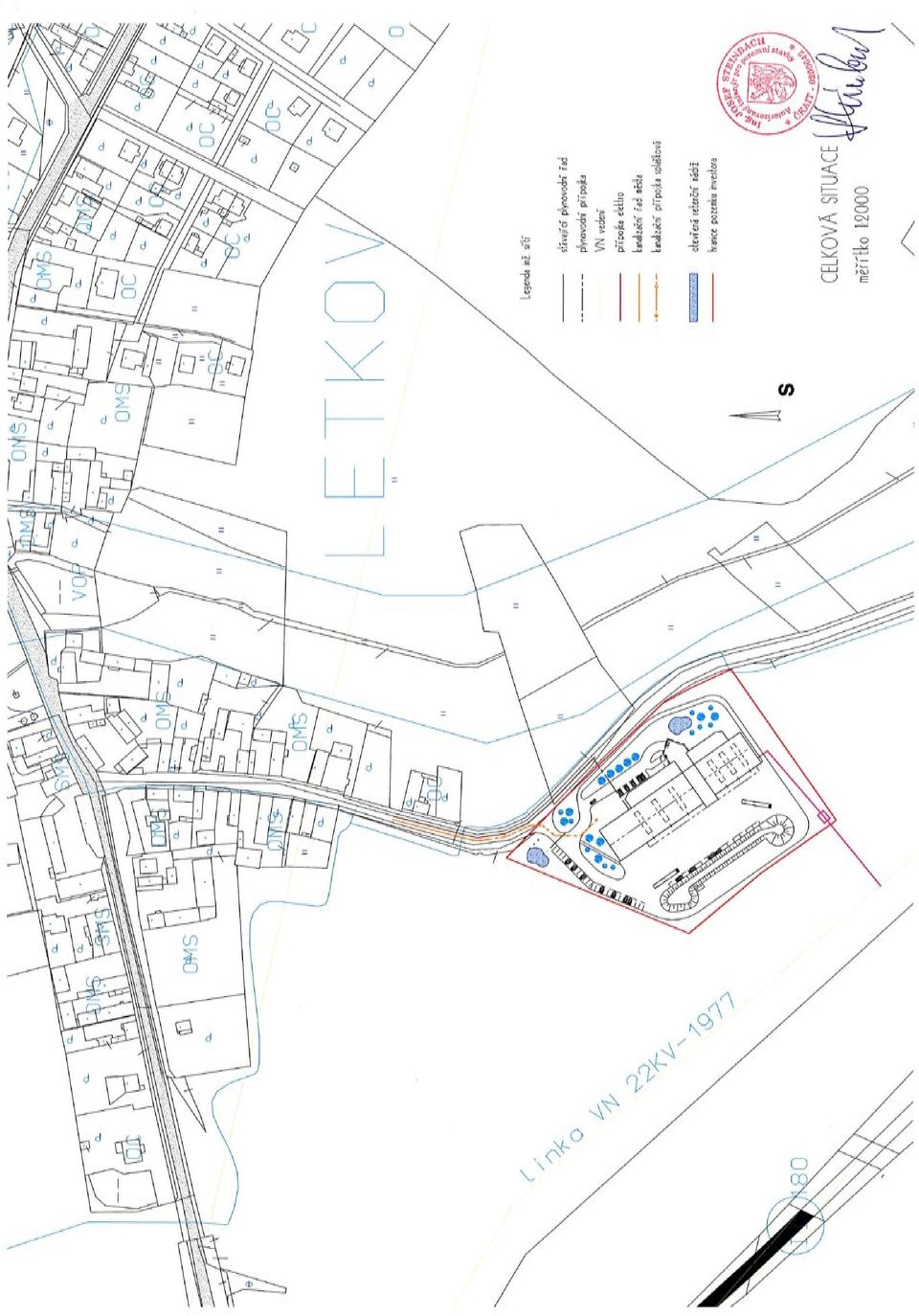

21 Vývojové a inovační centrum společnosti WRT.cz a.s. Program Zelené stroje Průvodní zpráva Pozemek investora, kde má stát centrum společnosti, se nachází na jižním okraji obce Letkov. Letkov je obec v okrese Plzeň-město, kraj Plzeňský. Přestože je obec od 1. ledna 2007 součástí okresu Plzeň - město, přímou součástí města Plzeň se zatím nestala. Do konce roku 2006 byla obec součástí okresu Plzeň - jih. Katastrální výměra činí 4,7 km², nadmořská výška 392 m. Obec se nachází v jednom katastrálním území, v jedné základní sídelné jednotce a má jednu místní část. Ke dni žije v obci 474 obyvatel. První písemná zmínka o obci je z roku Pozemek, svojí severovýchodní hranicí, těsně přiléhá ke komunikaci II. Třídy, vedoucí z obce Letkov do obce Starý Plzenec. Jihozápadně od pozemku, ve vzdálenosti asi 100 metrů, dálniční přivaděč k dálnici D5 - obchvat Plzně. Celý pozemek je začleněn do průmyslové zóny obce Letkov, podle dosud platného územního plánu obce. V současné době probíhají práce na novém územním plánu, který v této průmyslové zóně řeší dopravní napojení na dálniční přivaděč. V současné době bude podle platného územního plánu pozemek dopravně napojen na komunikaci II. třídy. Pozemek má mírně svažitý terén ke komunikaci, severovýchodně podél pozemku. Napojení na inženýrské sítě Elektrická energie z vedení vysokého napětí probíhajícího při západní hranici pozemku, bude provedeno napojení do trafostanice a z trafostanice povedou rozvody nízkého napětí do střediska. Plyn stávající plynovodní řad vede v komunikaci II. Třídy a z tohoto řadu bude provedena přípojka do objektu. Voda pro potřeby pitné a užitkové vody bude provedena na pozemku vrtaná studna, ze které bude voda čerpána do objektů. Kanalizace Splaškové vody z objektu budou svedeny kanalizačním potrubím do obecní splaškové kanalizace, kterou obec vybuduje v příštím roce. Dešťové vody z komunikací a střech objektů budou svedeny do otevřených retenčních nádrží, umístěných na vlastním pozemku investora. Popis stavby: Stavbu v zásadě tvoří dvě provozní části: Prototypová a vývojová hala 1, sociální zázemí a zkušební, inovační a dokončovací hala 2. Vývojové a inovační pracoviště se školícím a přednáškovým centrem je rozděleno společnou recepcí se vstupem do vývojového a inovačního sektoru a administrativu. Prototypová a vývojová hala 1 má půdorysné rozměry 24 m x 60m, o světlé výšce 7 metrů. Zkušební, inovační a dokončovací hala 2 má půdorysné rozměry 36 m x 24m, o světlé výšce 7 metrů. Obě haly mají nosnou konstrukci z ocelového skeletu, obvodový plášť je ze sendvičových, tepelně izolačních panelů, střecha je skládaná s tepelnou izolací a profilovaným plechem tvořícím střešní krytinu, pro osvětlení vnitřních pracovišť jsou ve střeše umístěny světlíky, do fasády plastová okna, podlahu tvoří drátkobeton, haly jsou vybaveny standardními vnitřními rozvody.

22 Vývojové a inovační pracoviště se školícím a přednáškovým centrem, společnou recepcí se vstupem, mají nosnou konstrukci s prefabrikovaným železobetonovým skeletem, se stropními panely Spirilo. Obvodový plášť je ze sendvičových tepelně izolačních panelů, střecha je skládaná s tepelnou izolací a PVC folií, tvořící střešní krytinu, pouze nad společnou recepcí se vstupem, tvoří krytinu profilovaný plech, okna ve fasádě budou plastová s izolačním dvojsklem, vnitřní vybavení bude standardní a ve vstupní hale je otevřené schodiště s výtahem pro dvě osoby s omezenou schopností pohybu. Areál je dopravně napojen na stávající komunikaci II. třídy novým vjezdem, za kterým se areálová komunikace rozdvojuje na komunikaci pro osobní automobily přijíždějící k administrativě a rovně pokračuje na manipulační plochu před oběma halami, podél komunikace jsou parkovací stání pro zaměstnance. Za manipulační plochou je vybudován zemní val pro zkoušení strojů, který slouží jako protihluková stěna. Celý areál bude oplocen, vjezd bude zabezpečen posuvnými vraty a vrátky pro pěší. Ostraha areálu bude s elektronická. Vypracoval Dipl. Ing. Josef Steinbach

23 Vývojové a inovační centrum společnosti WRT.cz a.s. Program Zelené stroje Postup stavebních prací 1. Vytýčení pozemku. 2. Sejmutí ornice, odvozy přebytečné, mezideponie pro zpětné rozprostření. 3. Hrubé terénní úpravy - odkopy, násypy, hutnění. 4. Trafostanice s přípojkou. 5. Zemní val. 6. Zhutněné násypy štěrků, případná stabilizace pláně. 7. Piloty. 8. Retenční nádrže. 9. Podkladní betony, základové pásy, kotevní šrouby. 10. Inženýrské sítě - kanalizace, vody, elektro, plyn. 11. Oplocení, vjezd. 12. Montáž nosné konstrukce, administrativy. 13. Montáž stropů administrativy. 14. Montáž střešního pláště. 15. Montáž světlíků do střechy. 16. Montáž obvodového pláště. 17. Montáž oken a vrat. 18. Betonáž podlahy v halách. 19. Příčky a podhledy v administrativě. 20. Profese v halách a administrativě (elektro, topení, voda, kanalizace, plyn, slaboproudy). 21. Povrchy stěn a podlah v administrativě. 22. Kompletace profesí v administrativě a halách. 23. Komunikace, parkoviště. 24. Areálové osvětlení. 25. Zeleň, zahradní úpravy. Vypracoval Dipl. Ing. Josef Steinbach

24 Vývojové a inovační centrum společnosti WRT.cz a.s. Program - Zelené stroje. Harmonogram prací měsíce činnosti vytýčení pozemku 2 sejmutí ornice, odvozy přebytečné, mezideponie pro zpětné rozprostření 3 hrubé terénní úpravy-odkopy, násypy, hutnění 4 trafostanice s přípojkou 5 zemní val 6 zhutněné násypy štěrků, případná stabilizace pláně 7 piloty 8 retenční nádrže 9 podkladní betony, základové pasy, kotevní šrouby 10 inženýrské sítě - kanalizace, vody, elektro, plyn 11 oplocení, vjezd 12 montáž nosné konstrukce, administrativy 13 montáž stropů administrativy 14 montáž střešního pláště 15 montáž světlíků do střechy 16 montáž obvodového pláště 17 montáž oken a vrat 18 betonáž podlahy v halách 19 příčky a podhledy v administrativě 20 profese v halách a administrativě (elektro, topení, voda, kanalizace, plyn, slaboproudy) 21 povrchy stěn a podlah v administrativě 22 kompletace profesí v administrativě a halách 23 komunikace, parkoviště 24 areálové osvětlení 25 zeleň, zahradní úpravy

25 Vývojové a inovační středisko společnosti WRT.cz a.s. Program Zelené stroje m2 bm m3 MJ/Kč Kč 1 pozemek hrubé terénní úpravy (sejmutí ornice, odvozy, odkopy, násypy, hutnění, přípravné práce) 110x140= zkušební, inovační a dokončovací hala 65x24= prototypová a vývojová hala 30x24= administrativa a zázemí firmy 27x9x8= inovační a vývojové firmy 40x9x8= zázemí mezi halami 9x27x7,5= vstupní část 169x7= komunikace asfaltová parkoviště - zámková dlažba 90x6= štěrkové komunikace zeleň přípojka elektro a trafostanice plynová přípojka vrtaná studna kanalizace splašková kanalizace dešťová a 2x retenční nádrž areálové osvětlení oplocení pozemku, vjezd, vrata, zabezpečení zemní val CELKEM STAVEBNÍ PRÁCE A POZEMEK projektové práce a inženýrská činnost 5% z bodů CELKEM
