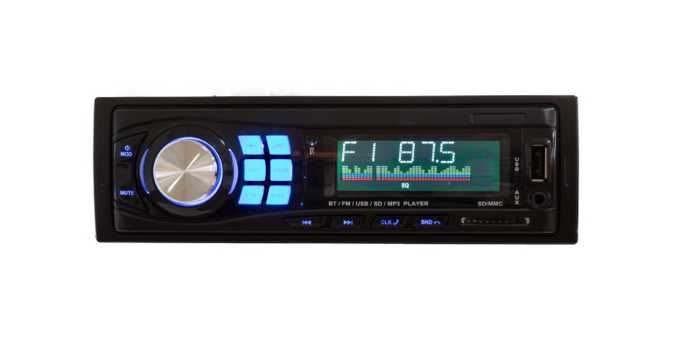

1 V119C - Autorádio MP3, BLUETOOTH, SD/SDHC/MMC, USB 1. Základní informace Autorádio vám umožní užívat si digitální kvalitu zvuku bez nutnosti používání místo zabírajících kompaktních disků. Solidní konstrukce, krásný design, nespočet funkcí a možností, jednoduchá obsluha a nízká cena dělají z tohoto rádia ideální audiopřehrávač do vašeho vozu. 2. Specifikace FM TUNER Vlnový rozsah Separace kanálů Poměr signál/šum 87,5-108,0 MHz >45 db >40 db USB/SD/SDHC/MMC USB systém USB 1.1 / 2.0 Max. zatížitelnost 500 ma Formát souborůfat 16/32 MP3 dekodér MPEG-½ AUDIO LAYER-3 Počet kanálů 2-CH, stereo Separace kanálů >25 db Poměr signál/šum 50 db HLAVNÍ PARAMETRY Provozní napětí 14,4 V DC (11-15 V) Výstupy zesilovače 4CH Impedance 4-8 Ohm Vlnový rozsah Hz Ekvalizér Bass, treble, classic, pop, rock, EQ off Teplota pro provoz -10 C +55 C Rozměry 178 x 50 x 137 mm 3. Upozornění týkající se bezpečného provozování zařízení a správného používání Při práci s přístrojem dodržujte tyto zásady: Řidič během jízdy nesmí za žádných okolností věnovat pozornost pokynům na displeji a ovládat přístroj během řízení. Pohledy na displej a ovládání přístroje mohou rozptylovat řidičovu pozornost a stát se příčinou havárie. Před tím než začnete ovládat přístroj nebo pozorovat informace na displeji, zastavte automobil na bezpečném místě a zatáhněte ruční brzdu.

2 Použijte vhodné zdroj napájení. Přístroj je navržen pro 12V elektroinstalaci. Přístroj nepřipojujte k žádnému jinému systému, obzvlášť ne k 24V. Izolační pásku a baterie uchovávejte mimo dosah dětí. Baterie a izolační páska mohou bát dětmi spolknuty. V případě spolkutí baterie nebo izolační pásky dítětem, vyhledejte okamžitě lékařskou pomoc. Nevkládejte do otvorů v přístroji žádné předměty, které k tomuto účelu nejsou určené. Nesnažte se modifikovat přístroj. Nerozebírejte, nemodifikujte ani neopravujte přístroj. Pokud je přístroj ve stavu, kdy vyžaduje opravu, spojte se s prodejcem nebo autorizovaným servisem. Nepoužíbejte poškozený přístroj. Pokud je přístroj poškozen, je bez proudu, nehraje zvuk nebo nesprávně funguje nebo pokud se do něj dostaly cizí tělesa, byl vystaven vlivům vody, kouří se z něj nebo zapáchá spáleninou, okamžitě vypněte přístroj a spojte se s prodejcem. Dálkové ovládání by němelo být volně odloženo v kabně vozu. Volně odložené dálkové ovládání může během jízdy spadnout na zem, zaklínit se pod pedálem brzdy a zapříčinit havárii. Výměna pojistek by měla být prováděna pouze kvalifikovaným specialistou. Spálená pojistka by měla být nahrazena novou pojistkou, se stejnými vlastnostmi. Seznamte se s těmito upozorněními týkajícími se motáže přístroje. Předtím než začnete montovat přístroj, odpojte mínusovou svorku od baterie vozu. Připojování kabelů a montáž přístroje s neodpojenou mínusovou svorkou může mít způsobit poranění elektrickým proudem nebo zranění způsobená elektrickým zkratem. Některé automobily, které jsou vybavené elektrickými bezpečnostními systémy, mají speciální postup pro odpojování svorek baterie. NEDODRŽENÍ TOHOTO POSTUPU MŮŽE VÉST K NECHTĚNÉMU SPUŠTĚNÍ ELEKTRICKÉHO BEZPEČNOSTNÍHO SYSTÉMU A ZPŮSOBIT POŠKOZENÍ NA VOZE, TĚLE NEBO SMRT. Montáž přístroje na víku airbagu nebo v místech, která by mohla mít nepříznivý vliv na fungování airbagu, je zakázána. V žádném případě neinstalujte přístroj v místech, která by mohla omezit výhled z vozidla jakýmkoliv směrem. Po ukončení montáže a připojení všech kabelů se ujistěte, že ostatní elektrická zařízení fungují správně. Další používání nefunčních či poškozených přístrojů může způsobit požár nebo poranění osob elektrickým proudem. Všechny obnažené dráte je potřeba zaizolovat a ochránit před možným zkratem.

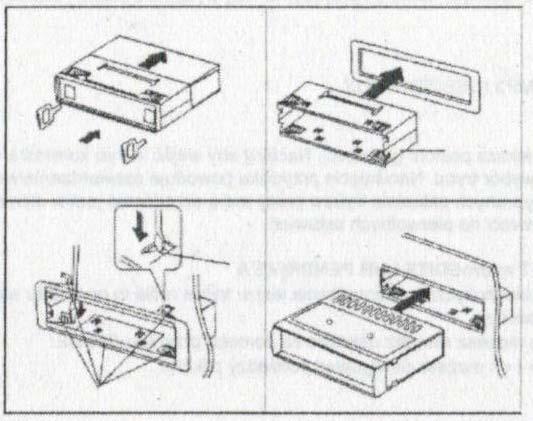

3 4. Montáž rádia Instalaci rádia v automobilu provádějte podle obrázkového návodu výše. Pro snadnou instalaci panelu použijte kovové násadky. Nejprve připojte anténu do anténního vstupu, dále pak napájecí kabely, kabely k reproduktorům a teprve pak připevněte panel autorádia. Abyste předešli možným zkratům, připojte autobaterii teprve po montáži rádia. Přístroj namontujte na přední panel pod vhodným úhlem, ne však větším než Obsluha autorádia TLAČÍTKO POWER (PWR) Stiskněte pro zapnutí rádia. Při spuštěném přístroji stlačte rychle pro stlumení hlasitosti. Držte po dobu cca 3 vteřin pro vypnutí autorádia. TLAČÍTKO CLOCK (CLK/DISP) Stiskněte krátce pro zobrazení hodin. Stiskněte dlouhe pro změnu hodiny, nastavte hodinu pomocí potenciometru hlasitosti. TLAČÍTKA (<<, >>) Rádio: Změna rozhlasové stanice MP3: Změna skladby, přetáčení (stiskněte a držte)

4 TLAČÍTKO 1/> MP3: Pause/opětovné přehrávání. TLAČÍTKO 2/SCAN MP3: Stiskněte dlouze pro přehrávání každé skladby po dobu prvních 10 vteřin. TLAČÍTKO 3/RPT MP3: Volba režimo opakování TLAČÍTKO 4/RDM MP3: Náhodný výběr skladby. TLAČÍTKO 5/-10 MP3: Přeskočit o 10 skladeb zpět TLAČÍTKO 6/+10 MP3: Přeskočit o 10 skladeb vpřed TLAČÍTKO BAND (BND/PS) Rádio: Stiskněte pro změnu přenosového pásma, stiskněte přidržte pro vyhledání a uložení rozhlasové stanice v paměti přístroje. TLAČÍTKO MODE (MOD) Změna režimu přehrávání: Rádio - MP3 (USB/SD) - AUX

5 POTENCIOMETR PRO NASTAVENÍ HLASITOSTI Otáčení potenciometrem zvyšuje/snižuje hlasitost. Stiskněte pro vstup do režimu úpravy zvuku. Stisknutím tlačítka máte možnost výběru režimu. Stisknutím tlačítka vstoupíte do podmenu. Pokud je v jakémkoliv z aktuálně zvolených pracovních režimů přístroj nečinný po dobu delší než 5 vteřin, vráti se automaticky k původnímu nastavení. PŘEHRÁVÁNÍ SOUBORŮ z KARET microsd/tf NEBO FLASHDISKŮ Pokud chcete přehrát hudební soubory a přístroj je v režimu rádia, vložte nosič dat do přístroje, ten se automaticky přepne do režimu přehrávání audio souborů Změnu režimu přehrávání můžete provést také pomocí tlačítka MODE Pomocí tlačítek >> a << můžete procházet mezi soubory REŽIM AUX Stiskněte tlačítko MODE a zvolte režim AUX Do vstupu AUX IN na předním panelu přehrávače připojte libovolné audio zařízení pomocí kabelu mini jack Od tohoto okamžiiku můžete pomocí potenciometru pro nastavení hlasitosti na autorádiu regulovat hlasitost hudby přehrávané z připojeného zařízení 6. Funkce dálkového ovládání Pro ovládání autorádia můžete použit dálkový ovladač. Aby dálkové ovládání fungovalo správně nasměrujte ovladač na IR senzor umístěný na předním panelu přístroje. Vzdálenost ovládače od senzoru by neměla přesáhnout 5 m a úhel namíření namíření na přístroj by neměl být větší než 30 ve všech směrech. 7. Řešení problémů Informace uvedené níže popisují nejčastější problémy, se kterými se můžete setkat během používání přístroje. Většina z nich je snadno diagnostikovatelná a ostranitelná. Pokud je pokus o odstranění závady níže popsaným způsobem neúspěšný, svěřte opravu přístroje kvalifikovanému odborníkovi. Problém Důvod Řešení Nezapíná se Žlutý kabel není připojen nebo nesprávné napětí napájení Červený kabel není připojen nebo nesprávné napětí napájení Zkontrolujte napětí napájení, správná hodnota je 11-16V Černý kabel není připojen Zkontrolujte připojení kabelu Spálená pojistka Vyměňte pojistku Zapíná se, ale chybí zvuk Reproduktory nejsou připojení Zkontrolujte připojení reproduktorů

6 Přístroj pálí pojistky Jeden nebo více reproduktorových kabelů je skratovaných mezi sebou nebo s kostrou Žlutý nebo červený kabel jsou zkratované o kostru Reproduktorové kabely jsou zkratované o kostru Zaizolujte reproduktorové kabely Zkontrolujte a případně zaizolujte kabel Zkontrolujte a případně zaizolujte kabel Pojistky mají nepsrávné parametry Vyměňte pojistku za správnou
