Těsnicí a spárovací materiály Požární těsnění stavebních a dilatačních spár

Transkript

1 Těsnicí a spárovací materiály Požární těsnění stavebních a dilatačních spár Požární bezpečnost staveb

2 Těsnicí a spárovací materiály Požární těsnění stavebních a dilatačních spár Stavební spáry Ve stavebním slovníku je stavební spára definována jako odstup mezi dvěma stavebními díly. Tento typ spáry nevykazuje objemové ani tvarové změny - spára je neměnná. Pro tyto případy je možné použití všech konstrukcí a materiálů uvedených v této kapitole, tedy i těch, které jsou určené i pro dilatační spáry: PROMASEAL -A, PROMASEAL -AG, PROMASEAL -A spray a PROMASTOP -CC. Dilatační spáry U každé větší betonové stavby je třeba pamatovat na dilatační spáry. Tyto spáry musí vyrovnávat objemové změny a deformace betonu způsobené teplotními výkyvy, nepravidelným sedáním stavebních základů a zabránit tvorbě trhlin. Obecně se dilatační spáry vyplňují elastickými materiály. Aby spára dilatovala a zabraňovala vzniku netěsnosti v případě objemových a tvarových změn stavebních dílců či konstrukcí, je nutno použít materiál, který má schopnost dobře snášet tyto změny. Takovým materiálem je PROMASEAL -A spray. Posuvné ložisko Elastomerová nebo neoprenová posuvná ložiska, která jsou požadována u mnohých konstrukcí budov, musí i v případě požáru zůstat plně funkční. V závislosti na tepelné reakci použitých umělých hmot mohou být provedeny obklady PROMATECT. Vhodným vytvořením detailů je možné přihlédnout i k posuvu dilatačních spár. Konstrukční spáry ve stavebních dílcích Zpěňující těsnicí materiály PROMASEAL -AG, PROMASEAL -A, PRO- MASTOP -I a PROMASEAL -A spray lze účinně použít k uzavírání spár ve všech oblastech stavebnictví, u lehkých příček při spojení stěny a stropu, jakož i k utěsnění průchodu stěnami a stropy v požární ochraně elektrických a vzduchotechnických vedení. Klasifikace spáry dle ČSN EN 0- a ČSN EN - E celistvost I izolace H, V, T orientace vzorku H = vodorovná podpěrná konstrukce V = svislá podpěrná konstrukce - svislá spára T = svislá podpěrná konstrukce - vodorovná spára X bez pohybu M00 schopnost pohybu (v %) M, F, B typ spojů M = průmyslově vyráběný F = tvořený na místě B = oba případy W00 to rozsah šířky spáry (v mm) Čas E x x x x x x x x x EI x x x x x x x x x x Příklad: EI 0-H-M0-F-W0 to 0 požární odolnost čas strop pohyb 0 % tvořený na místě šířka spáry 0 až 0 mm

3 PROMASEAL -A EI 0 EI Technické údaje 8 tmel PROMASEAL -A minerální vlna, třída reakce na oheň A, objemová hmotnost min. 0kg/m, bod tání 000 C (pokud nebude specifi kováno jinak) hořlavá izolace (min. třída reakce na oheň E) lehká příčka EI (t), d 00 mm, s nosnou kostrou opláštěnou z obou stran deskami d x, mm a vyplněné minerální vlnou třídy reakce na oheň A nebo A masivní stěna EI (t), popř. REI (t), d 00 mm, objemová hmotnost 0 kg/m masivní strop REI (t), d 0 mm, objemová hmotnost 0 kg/m 7 identifi kační štítek 8 spára stěna/stěna spára stěna/strop 0 spára stěna/strop spára strop/strop 7 0 Úřední doklad: ETA-/008. Hodnota požární odolnosti EI 0 a EI 0 dle EN 0-. Výhody na první pohled dobrá přilnavost na různé povrchy přetíratelné jednoduchá aplikace , 0-00 Důležité pokyny Tmel PROMASEAL -A se používá na požární dotěsnění stavebních spár (bez rozměrových změn) mezi požárně dělícími konstrukcemi. Tmel PROMASEAL -A při požáru napěňuje a zajišťuje celistvost dotěsnění spáry. Čím větší je šířka vyplňované spáry, tím větší výtokový průměr se připraví seříznutím nástavce kartuše s tmelem. Pokud je šířka spáry větší než cca 0 mm je nutné vyplňování spáry provést ve dvou, popřípadě více krocích. Tmel PROMASEAL -A může ve spáře tvrdnout i několik týdnů, avšak požární odolnost je zaručena ihned po montáži, plynotěsnost po cca dnech a konečná pevnost po cca týdnech. Uvedené termíny jsou odvislé od teploty a vlhkosti navazujících konstrukcí a vzduchu. Detail A vodorovná spára ve stěnové konstrukci EI Detail C vodorovná spára ve stěnové konstrukci EI 0 Detail B vodorovná spára ve stěnové konstrukci EI 0-00 Detail D vodorovná spára ve stěnové konstrukci EI 0 Detaily A a B V detailech A a B je znázorněno provedení požárního dotěsnění vodorovné spáry v požárně dělící příčce () o min. tloušťce 00 mm pomocí tmelu PROMASEAL -A (). V případě jednostranné aplikace je tmel aplikován na neexponované straně. Pokud je tmel PROMASE- AL -A () aplikován na obou stranách, je možno použít minerální vlnu objemové hmotnosti 0 kg/m a v tloušťce x 0 mm (s mezerou mm mezi deskami minerální vlny). Pokud je tmel PROMASEAL -A () aplikován jednostranně, je nutno použít minerální vlnu objemové hmotnosti 0 kg/m a min. tloušťky 0 mm. V případě jednostranné aplikace tmelu PROMASEAL -A v tloušťce mm je spára klasifikována EI 0 T M 7, F W to 00. V případě oboustranné aplikace tmelu PROMASEAL -A v tloušťce, mm je spára klasifikována EI 0 T M 7, F W to 00. Stejným způsobem je možné dotěsnit také vodorovné spáry v masivní stěně () či monolitické stěně o min. tloušťce 00 mm. Detaily C a D V detailech C a D je znázorněno provedení požárního dotěsnění vodorovné spáry v požárně dělící příčce () o min. tloušťce 00 mm pomocí tmelu PROMASEAL -A (). V případě jednostranné aplikace je tmel aplikován na neexponované straně. Pokud je tmel PROMASE- AL -A () aplikován na obou stranách, je možno použít minerální vlnu objemové hmotnosti 0 kg/m a v tloušťce x 0 mm (s mezerou mm mezi deskami minerální vlny). Pokud je tmel PROMASEAL - -A aplikován jednostranně, je nutno použít minerální vlnu objemové hmotnosti 0kg/m a min. tloušťky 0 mm. Aktualizace k.. 07

4 PROMASEAL -A EI 0 EI V případě jednostranné aplikace tmelu PROMASEAL -A v tloušťce 0 mm je spára klasifikována EI 0 T M 7, F W to 00. V případě oboustranné aplikace tmelu PROMASEAL -A v tloušťce mm je spára klasifikována EI 0 T M 7, F W to 00. Stejným způsobem je možné dotěsnit také vodorovné spáry v masivní stěně () či monolitické stěně o min. tloušťce 00 mm. 0 Detail E pohled shora - svislá spára ve stěnové konstrukci EI Detail F pohled shora - svislá spára ve stěnové konstrukci EI 0 Detaily E a F V detailech je znázorněno provedení požárního dotěsnění svislé spáry v masivní stěně () pomocí tmelu PROMASEAL -A (). Při dotěsnění spáry lze použít hořlavou izolaci (). Tmel PROMASEAL -A () může být aplikován z libovolné strany. V případě jednostranné aplikace tmelu PROMASEAL -A v tloušťce 0 mm je spára klasifikována EI 0-V-M 7,-F-W to Detaily G a H V detailech je znázorněno provedení požárního dotěsnění vodorovné spáry ve stropní konstrukci () tloušťky min.0 mm pomocí tmelu PROMASEAL -A (). Při dotěsnění spáry lze použít hořlavou izolaci (). Tmel PROMASEAL -A () může být aplikován z libovolné strany. Takto provedená spára je klasifikována EI 0-H-M 7,-F-W to 0. Detail G vodorovná spára ve stropní konstrukci EI 0 Detail I vodorovná spára ve svislé konstrukci EI Detail J vodorovná spára ve stropní konstrukci EI Detail H vodorovná spára ve stropní konstrukci EI Detail K vodorovná spára ve stropní konstrukci EI 0 Detail I V detailu je znázorněno provedení požární dotěsnění vodorovné spáry ve svislé konstrukci, tj. napojení spáry mezi stěnovou a stropní konstrukcí. Při dotěsnění spáry lze použít hořlavou izolaci (). Takto provedená spára je klasifikována EI 0-T-M 7,-F-W to 0. Detaily J a K V detailech je znázorněno provedení požárního dotěsnění vodorovné spáry v masivním stropě () min. tloušťky 0 mm pomocí tmelu PRO- MASEAL -A (). Při dotěsnění spáry je nutno použít minerální vlnu o objemové hmotnosti 0kg/m, třídy reakce na oheň A a stlačenou na 0 %. Tmel PROMASEAL -A () může být aplikován z libovolné strany. Takto provedená spára je klasifikována EI 0-H-M 7,-F-W to 00. Detail L V detailu je znázorněno provedení požárního dotěsnění vodorovné spáry ve svislé konstrukci, tj. napojení spáry mezi stěnovou a stropní konstrukcí. Tmel PROMASEAL -A () může být aplikován z libovolné strany. Takto provedená spára je klasifikována EI 0-T-M 7,-F-W to 00. Montážní postup prostor spáry a ostění spáry zbavit nečistot a prachu spáru vyplnit předepsanou izolací minerální vlnu stlačit tak, aby ve spáře vznikl volný prostor pro doplnění tmelu PROMASEAL -A před aplikací tmelu se ostění spáry lehce navlhčit vodou spáru vyplnit tmelem PROMASEAL -A vyplnit a nalepit identifikační štítek Spotřeba tmelu v závislosti na šířce a hloubce spáry Hloubka Šířka spáry spáry 0 mm mm 0 mm mm 0 mm 0 mm 0 mm, mm, m 8 m m,8 m m, m, m mm, m m m, m m, m, m 0 mm, m,0 m, m, m,0 m 0,8 m 0, m 0 mm, m,0 m 0,7 m 0, m 0, m 0, m 0, m Detail L vodorovná spára ve svislé konstrukci EI 0 Aktualizace k

5 PROMAFOAM -C EI 0 až EI Technické údaje PROMAFOAM -C - protipožární pěna PROMASTOP -CC - požárně ochranný nátěr, min. tloušťka 0,7 mm masivní stěna EI (t), popř. REI (t), objemová hmotnost 870 kg/m d 0 mm, b d 7 mm, c d 00 mm, d d 0 mm masivní strop REI (t), objemová hmotnost 70 kg/m a d 00 mm, b d 0 mm identifi kační štítek spára stěna/stěna 7 spára stěna/strop 8 spára stěna/strop spára strop/strop 8 Úřední doklad: 788B. Hodnota požární odolnosti EI 0 až EI 80 dle EN 0-:007+A: 00. tl. stěny šířka spáry Detail A Požární dotěsnění svislé spáry ve svislé konstrukci pouze pomocí protipožární pěny PROMAFOAM -C (). Masivní stěna (): d 0 mm, spára klasifikována EI 0-V-X-W to d 7 mm, spára klasifikována EI 0-V-X-W to d 00 mm, spára klasifikována EI 0-V-X-W 0 to 0, EI 0-V-X-W to 0 a EI 80-V-X-W to d 0 mm, spára klasifikována EI 0-V-X-W 0 to, EI 0-V-W 0 to 0 a EI 80-V-X-W to Detail A pohled shora -svislá spára ve svislé konstrukci tl. stropu Detail C vodorovná spára ve vodorovné konstrukci Detail E vodorovná spára ve svislé konstrukci 8 tl. stěny šířka spáry šířka spáry šířka spáry tl. stěny Detail B vodorovná spára ve svislé konstrukci tl. stěny šířka spáry Detail D pohled shora - svislá spára ve svislé konstrukci tl. stropu c d a b c d c d b šířka spáry Detail F vodorovná spára ve vodorovné konstrukci Detail B Požární dotěsnění vodorovné spáry ve svislé konstrukci pouze pomocí protipožární pěny PROMAFOAM -C (). Masivní stěna (): d 00 mm, spára klasifikována EI 0-T-X-W to a EI -T-X-W to d 0 mm, spára klasifikována EI 0-T-X-W to 0 Detail C Požární dotěsnění vodorovné spáry ve vodorovné konstrukci pouze pomocí protipožární pěny PROMAFOAM -C (). Masivní strop (): d 00 mm, spáry klasifikovány EI 0-H-X-W to 0, EI -H-X-W 0 to a EI -H-X-W to d 0 mm, spára klasifikována EI 0-H-X-W to, EI 0-H-X-W to 0 a EI -H-X-W 0 to 0 Detail D Požární dotěsnění svislé spáry ve svislé konstrukci pomocí protipožární pěny PROMAFOAM -C (), která je přetřená požárně ochranným nátěrem PROMASTOP -CC (). Masivní stěna (): d 00 mm, spára klasifikována EI 0-V-X-W to 0 d 0 mm, spára klasifikována EI 0-V-X-W to 0 Detail E Požární dotěsnění vodorovné spáry ve svislé konstrukci pomocí protipožární pěny PROMAFOAM -C (), která je přetřená požárně ochranným nátěrem PROMASTOP -CC (). Masivní stěna (): d 00 mm, spára klasifikována EI 0-T-X-W to d 0 mm, spára klasifikována EI 0-T-X-W to 0 a EI 0-T-X-W 0 to 0 Detail F Požární dotěsnění vodorovné spáry ve vodorovné konstrukci pomocí protipožární pěny PROMAFOAM -C (), která je přetřená požárně ochranným nátěrem PROMASTOP -CC (). Masivní strop (): d 0 mm, spára klasifikována EI 80-H-X-W to 0 a EI 0-H-X-W 0 to 0 Aktualizace k

6 PROMASEAL -A spray - utěsnění stavebních a dilatačních spár EI až EI Technické údaje a PROMASEAL -A spray - požárně ochranná nátěrová hmota, min. tloušťka mm b PROMASEAL -A spray - požárně ochranná nátěrová hmota, min. tloušťka mm minerální vlna, třída reakce na oheň A, bod tání 000 C a objemové hmotnosti 0 kg/m b objemové hmotnosti 0 kg/m, 0% stlačená c objemové hmotnosti 0 kg/m d objemové hmotnosti 0 kg/m masivní stěna EI (t), popř. REI (t), d 00 mm, objemová hmotnost 0 kg/m b masivní stěna EI (t), popř. REI (t), d 0 mm masivní strop d 0 mm REI (t), objemová hmotnost 0 kg/m trapézový plech, maximální výška vlny 70mm identifi kační štítek 7 spára stěna/stěna 8 spára stěna/strop spára stěna/strop 0 spára strop/strop Úřední doklad: ETA-/ a Hodnota požární odolnosti Dle ČSN EN 0-: EI až EI 80. Výhody na první pohled schopnost přizpůsobení při dilatačních pohybech do ± 0% odolnost proti UV-záření a agresivním chemickým látkám ucpávka je vhodná do vnějšího prostředí (typ prostředí Y, pokud splní Y splňuje také Y, Z a Z ) kouřotěsnost dle EN -:00 tlakotěsnost a vodotěsnost do, bar (, m vodního sloupce) Detail A vodorovná spára ve stropní konstrukci 0 b a Detail B vodorovná spára ve stropní konstrukci 0 c 0 a Důležité pokyny Požárně ochranná stěrková hmota PROMASEAL -A spray je dodávána ve stavu připraveném k použití a není nutné ji ředit. Před aplikací je ale nutné ji dokonale promíchat. Použité nářadí, znečištěné plochy a předměty je nutné včas omýt vlažnou vodou. Stěrku je možno aplikovat při teplotách v rozmezí +0 C až +0 C. Zaschnutí povrchu do hodiny, zpevnění cca po hodinách, vytvrdnutí do hodin, uvedené deklarované vlastnosti po 0 dnech zrání. V době zrání je nutné chránit stěrku před zvýšenou vlhkostí, vodou a mrazem. b a a b a Detail A V detailu A je znázorněno provedení požárního dotěsnění vodorovné spáry v masivní stropní konstrukci () min. tloušťky 0 mm pomocí požárně ochranné nátěrové hmoty PROMASEAL -A spray (). Nátěrovou hmotu je možno aplikovat z libovolné strany konstrukce. Tloušťka minerální vlny je min. 00 mm ( x 0 mm). Takto provedené spáry jsou klasifikovány EI 0 H M 7, F W to 00. Detail C vodorovná spára ve svislé konstrukci b a Detail D vodorovná spára ve svislé konstrukci Detail B V detailu B je znázorněno provedení požárního dotěsnění vodorovné spáry v masivní stropní konstrukci () min. tloušťky 0 mm pomocí požárně ochranné nátěrové hmoty PROMASEAL -A spray (). Nátěrová hmota se aplikuje z obou stran, použita je minerální vlna (c) min. tl. 00 mm ( x 0 mm). Takto provedená spára je klasifikována EI 80-H-M 7,-F-W to Detail C V detailu C je znázorněno provedení požárního dotěsnění vodorovné spáry ve svislé stěnové konstrukci () min. tloušťky 00 mm pomocí požárně ochranné nátěrové hmoty PROMASEAL -A spray (). Nátěrovou hmotu je možno aplikovat z libovolné strany konstrukce. Tloušťka minerální vlny (b) je min. 00 mm ( x 0 mm). Takto provedené spáry jsou klasifikovány EI 0-T-M 7,-F-W to 00. Detail E dilatační spára v masivních konstrukcích Aktualizace k.. 07

7 PROMASEAL -A spray - utěsnění stavebních a dilatačních spár EI 0 až EI b c Detail D V detailu D je znázorněno provedení požárního dotěsnění vodorovné spáry ve svislé stěnové konstrukci () min. tloušťky 00 mm pomocí požárně ochranné nátěrové hmoty PROMASEAL -A spray (). Nátěrová hmota se aplikuje z obou stran. Tloušťka minerální vlny (b) je min. 00 mm ( x 0 mm). Takto provedené spáry jsou klasifikovány EI 80-T-M 7,-F-W to 00. Detail F vodorovná spára mezi stěnovou konstrukcí a trapézovým plechem (není dilatační) a b a c a a b Detail E V detailu E je znázorněno provedení požárního dotěsnění dilatační spáry ve stropní konstrukci s maximálním pohybem 0 %. Minimální tloušťka stropní konstrukce je 0 mm. Nátěrová hmota se aplikuje z obou stran. Takto provedená spára je klasifikována EI 0-H-M 0-B-W to 00. Detail F V detailu F je znázorněno provedení požárního dotěsnění vodorovné spáry ve svislé stěnové konstrukci () pod stropní konstrukcí z trapézového plechu (). Nátěrovou hmotu je možno aplikovat jednostranně a nanáší se v min. tl. mm. Takto provedená spára je klasifikována EI 0 T M 7, F W 0 to 0. Detail G V detailu G je znázorněno provedení požárního dotěsnění vodorovné nebo svislé spáry ve svislé stěnové konstrukci (b), min. tl. 0 mm. Nátěrová hmota se aplikuje oboustranně v min. tl. mm. Takto provedené spáry jsou klasifikovány EI 80-T-M 7,-F-W to 00 nebo EI 80-V-M 7,-F-W to 00. Detail G vodorovná nebo svislá spára ve svislé konstrukci Detail H vodorovná spára ve svislé konstrukci Detaily H a I V detailech H a I je znázorněno provedení požárního dotěsnění vodorovné spáry ve svislé stěnové konstrukci (). Nátěrovou hmotu je možno aplikovat oboustranně (detail H) a nebo jednostranně (detail I) na libovolné straně a nanáší se v min. tl. mm. Takto provedené spáry jsou klasifikovány EI 0 T M 7, F W to a b a b a a 00 Detail J V detailu J je znázorněno provedení požárního dotěsnění svislé spáry ve svislé stěnové konstrukci (). Nátěrová hmota se aplikuje na neexponovanou stranu v min. tl. mm. Objemová hmotnost minerální vlny je min. 0 kg/m. Takto provedená spára je klasifikována EI 80 V M 7, F W to Detail I vodorovná spára ve svislé konstrukci Detail J svislá spára ve svislé konstrukci Detail K V detailu K je znázorněno provedení požárního dotěsnění svislé spáry ve svislé stěnové konstrukci (). Nátěrovou hmotu je možno aplikovat oboustranně nebo jednostranně na neexponované straně, v min. tl. mm. Takto provedené spáry jsou klasifikovány EI 0-V-M 7,-F-W to 00. Detail K svislá spára ve svislé konstrukci 0 a 00 a b a b a b Detail L svislá spára ve svislé konstrukci Detail L V detailu L je znázorněno provedení požárního dotěsnění svislé spáry ve svislé stěnové konstrukci (). Nátěrová hmota je aplikována jednostranně, na exponované straně, v min. tl. mm. Takto provedená spára je klasifikována EI -V-M 7,-F-W to 00. Montážní postup ostění otvoru zbavit prachu, mastnoty a jiných nečistot osadit desky minerální vaty () a malířskou páskou vymezit přesah nátěrové hmoty () na okolních konstrukcích vnější plochy desek () a okolní konstrukce opatřit nátěrovou hmotou PROMASEAL -A spray v tloušťce mm resp. mm před zaschnutím odstranit opatrně malířskou pásku vyplnit a nalepit identifikační štítek () Aktualizace k.. 07

8 PROMASTOP -CC EI 0 EI Technické údaje PROMASTOP -CC - požárně ochranný nátěr, min. tloušťka mm výplň spáry třídy reakce na oheň B nebo vyšší (např. protipožární pěna, minerální vlna aj.) masivní stěna EI (t), popř. REI (t), d 0 mm, objemová hmotnost 0 kg/m masivní strop d 0 mm REI (t), objemová hmotnost 0 kg/m identifi kační štítek spára stěna/stěna 7 spára stěna/strop 8 spára strop/strop Úřední doklad: 000-en. 7 8 Hodnota požární odolnosti EI 0 až EI 0 dle ČSN EN -+A: 00. Výhody na první pohled odolnost vůči vlhkosti použití s PU pěnou jednostranná aplikace Důležité pokyny Požárně ochranný nátěr PROMASTOP -CC lze použít pouze na utěsnění stavebních spár v monolitickém stropě a monolitických stěnách min. tloušťky 0 mm. Na výplň je možno použít výplň třídy reakce na oheň B podle ČSN EN 0- (nebo vyšší stupeň), např. jednosložkovou PU pěnu, minerální vlnu apod. Maximální šířka spáry je 0 mm. Stěrka PROMASTOP -CC se nanáší v tloušťce suché vrstvy mm s přesahem 0 mm na okolní konstrukci. Pro dosažení suché vrstvy mm (cca, mm mokré vrstvy) je potřeba cca kg/m nátěru. Detail A vodorovná spára ve stropní konstrukci Detail A V detailu A je znázorněno provedení požárního dotěsnění vodorovné spáry v masivní stropní konstrukci () min. tloušťce 0 mm pomocí nátěru PROMASTOP -CC (). Nátěr je aplikován ze spodní strany stropu, tj. na exponované straně konstrukce. Takto provedená spára je klasifikována EI 0 H M 7, F W to 0. 0 Detail B V detailu B je znázorněno provedení požárního dotěsnění vodorovné spáry v masivní stropní konstrukci () min. tloušťce 0 mm pomocí nátěru PROMASTOP -CC (). Nátěr je aplikován z vrchní strany stropu, tj. na neexponované straně konstrukce. Takto provedená spára je klasifikována EI 0 H M 7, F W to 0. Detail B vodorovná spára ve stropní konstrukci Detail C V detailu C je znázorněno provedení požárního dotěsnění svislé spáry v masivní stěnové konstrukci () min. tloušťce 0 mm pomocí nátěru PROMASTOP -CC (). Nátěr je aplikován jednostranně. Takto provedená spára je klasifikována EI 0 V M 7, F W to 0. Montážní postup ostění otvoru zbavit prachu, mastnoty a jiných nečistot povrch ostění důkladně navlhčit spáru vyplnit protipožární pěnou PROMAFOAM -C (), popř. minerální vlnou po vytvrdnutí přebytečnou pěnu v líci konstrukce odříznout malířskou páskou vymezit předepsané přesahy nátěru na okolní konstrukce povrch pěny vč. patřičného přesahu na okolní konstrukce opatřit nátěrem PROMASTOP -CC () v tl. mm vyplnit a nalepit identifikační štítek přepážky () Detail C pohled shora - svislá spára ve svislé konstrukci Aktualizace k.. 07

9 PROMASEAL -AG EI 0 až EI Technické údaje 8 tmel PROMASEAL -AG minerální vlna, třída reakce na oheň A, bod tání 000 C, objemová hmotnost min. 0 kg/m, 0 % stlačená hořlavá izolace, min. třída reakce na oheň E lehká příčka EI (t), d 00 mm, s nosnou kostrou opláštěnou z obou stran deskami d x, mm a vyplněné minerální vatou třídy reakce na oheň A nebo A masivní stěna EI (t), popř. REI (t), d 00 mm, objemová hmotnost 0 kg/m masivní strop REI (t), d 0 mm, objemová hmotnost 0 kg/m 7 identifi kační štítek 8 spára stěna/stěna spára stěna/strop 0 spára stěna/strop spára strop/strop 7 0 Úřední doklad: 080. Hodnota požární odolnosti EI 0 až EI 0 dle ČSN EN Výhody na první pohled dobrá přilnavost na různé povrchy přetíratelný odolný vlhkosti po úplném vyschnutí žádné další zakrytí silikonovým tmelem velmi dobrá odolnost proti UV záření a 0 Důležité pokyny Požárně dělící konstrukce musí být i v místě stavební spáry ochráněna proti působení požáru tak, aby bylo zabráněno rozšíření požáru z jednoho požárního úseku do druhého. Aby bylo možné toto doložit, je nutné provést speciální požární zkoušky, popř. předložit platná hodnocení. PROMASEAL -AG je velice flexibilní jednokomponentní těsnicí tmel (praktická možnost pohybu je minimálně ±%) s dobrou přilnavostí na nejrůznějších podkladech. Při zpracování je nutno dodržovat technická data a montážní předpisy. Detail A vodorovná spára ve stropní konstrukci - 00 Všeobecné pokyny Před aplikací tmelu je nutno povrch prostupu lehce navlhčit. Čím větší je šířka vyplňované spáry, tím větší výtokový průměr se připraví seříznutím nástavce kartuše s tmelem. Pokud je šířka spáry větší než cca 0 mm, je nutné vyplňování spáry provést ve dvou, popř. více krocích. Tmel PROMASEAL -AG může ve spáře tvrdnout i několik týdnů, avšak požární odolnost je zaručena ihned po montáži. (Vyzrálý tmel lze přemalovat po cca 8 hodinách.) Uvedené termíny jsou závislé na teplotě a vlhkosti navazujících konstrukcí a vzduchu. Tmel PROMASEAL -AG mírně napěňuje a při požáru tak zajišťuje těsnost spáry. 0 Detail A V detailu A je znázorněno provedení požárního dotěsnění vodorovné spáry ve stropní konstrukci () min.0 mm pomocí tmelu PROMA- SEAL -AG (). Při dotěsnění spáry je použita minerální vlna (). Tmel PROMASEAL -AG je možno aplikovat na libovolnou stranu, v min. tl. mm. Takto provedená spára je klasifikována EI 0-H-X-F-W to 00. Detail B vodorovná spára ve stropní konstrukci Detail B V detailu B je znázorněno provedení požárního dotěsnění vodorovné spáry ve stropní konstrukci () tloušťky min. 0 mm pomocí tmelu PROMASEAL -AG (). Při dotěsnění spáry lze použít hořlavou izolaci (). Tmel PROMASEAL -A () je aplikován oboustranně, v min. tl. mm. Takto provedená spára je klasifikována EI 0-H-X-F-W to 00. Aktualizace k.. 07

10 PROMASEAL -AG EI 0 až EI Detail C V detailu C je znázorněno provedení požárního dotěsnění svislé spáry v lehké příčce () nebo masivní stěně (), min. 00 mm pomocí tmelu PROMASEAL -AG (). Při dotěsnění spáry je použita minerální vlna (). Tmel PROMASEAL -AG je možno aplikovat na libovolnou stranu, v min. tl. mm. Takto provedené spáry jsou klasifikované EI 0 H X F W to Detail D V detailu D je znázorněno provedení požárního dotěsnění svislé spáry v lehké příčce () nebo masivní stěně (), min. 00 mm pomocí tmelu PROMASEAL -AG (). Při dotěsnění spáry lze použít hořlavou izolaci (). Tmel PROMASEAL -A () je aplikován oboustranně, v min. tl. mm. Takto provedená spára je klasifikována EI 0-V-X-F-W to 00. Detail C svislá spára ve stěnové konstrukci Montážní postup prostor spáry vyplnit minerální vlnou popř. hořlavou stavební hmotou () povrch ostění i výplně mírně zvlhčit provést výplň protipožárním tmelem PROMASEAL -AG () v tl. mm, jednostranně nebo oboustranně (dle jednotlivých detailů) před zaschnutím povrch uhladit vyplnit a nalepit identifikační štítek (7) Spotřeba tmelu v závislosti na šířce a hloubce spáry Hloubka spáry Šířka spáry 0 mm 0 mm 0 mm 0 mm 0 mm 0 mm 80 mm 00 mm mm,0 m,0 m 0, m 0, m 0, m 0, m 0, m 0, m Detail D svislá spára ve stěnové konstrukci Aktualizace k.. 07

11 PROMASTOP -B EI Technické údaje PROMASTOP -B stavební tvarovka 0 x 0 x 00 mm masivní stěna EI (t), popř. REI (t), d 0 mm, objemová hmotnost 0 kg/m masivní strop REI (t), objemová hmotnost 0 kg/m identifi kační štítek spára stěna/stěna spára stěna/strop 7 spára stěna/strop 8 spára strop/strop Úřední doklad: 008-A. 7 Hodnota požární odolnosti EI 80 dle ČSN EN Výhody na první pohled odolnost proti pronikání studeného kouře rychlá, jednoduchá a suchá montáž Detail A Detail stavební tvarovky PROMASTOP -B Detail B V detailu B je znázorněno provedení požárního dotěsnění vodorovné spáry v masivní stěnové konstrukci () tloušťky min. 0 mm pomocí stavebních tvarovek PROMASTOP -B (). Takto provedená spára je klasifikována EI 80-T-M 7,-B-W to 00. Detail A stavební tvarovka PROMASTOP -B Detail C V detailu C je znázorněno provedení požárního dotěsnění svislé spáry v masivní stěnové konstrukci () tloušťky min. 0 mm pomocí stavebních tvarovek PROMASTOP -B (). Takto provedená spára je klasifikována EI 80-V-M 7,-B-W to Montážní postup ostění otvoru zbavit prachu, mastnoty a jiných nečistot seříznout stavební tvarovky () s menším přesahem a jemně vmáčknout do otvoru (v provedené spáře nesmí být žádné viditelné spáry) vyplnit a nalepit identifikační štítek () 0 Detail B vodorovná spára ve svislé konstrukci Detail C vodorovná spára ve stropní konstrukci Aktualizace k.. 07

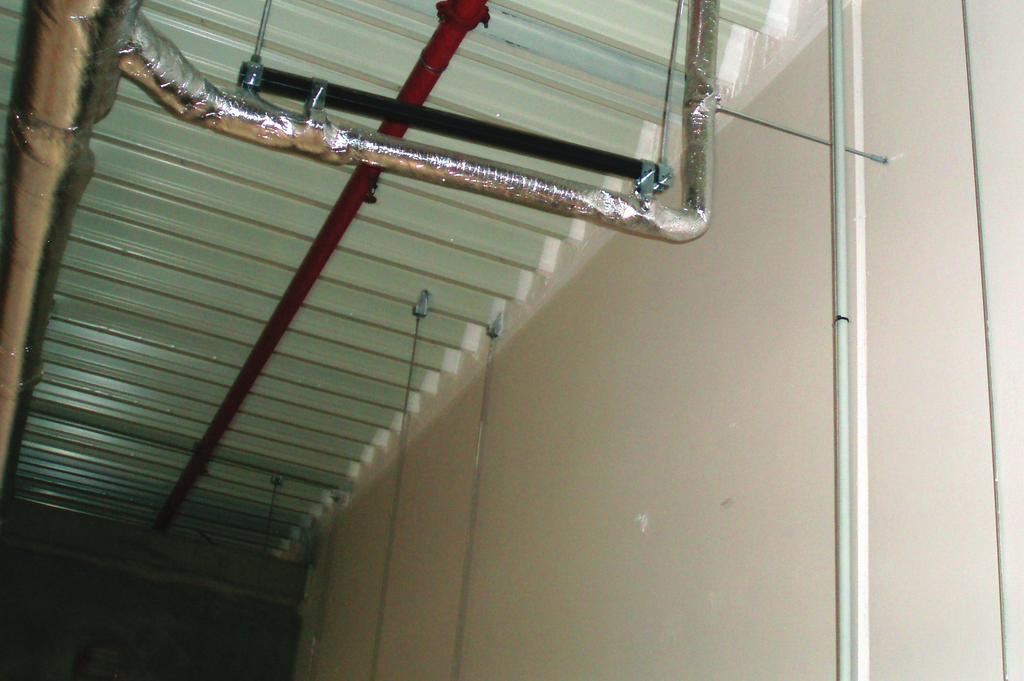

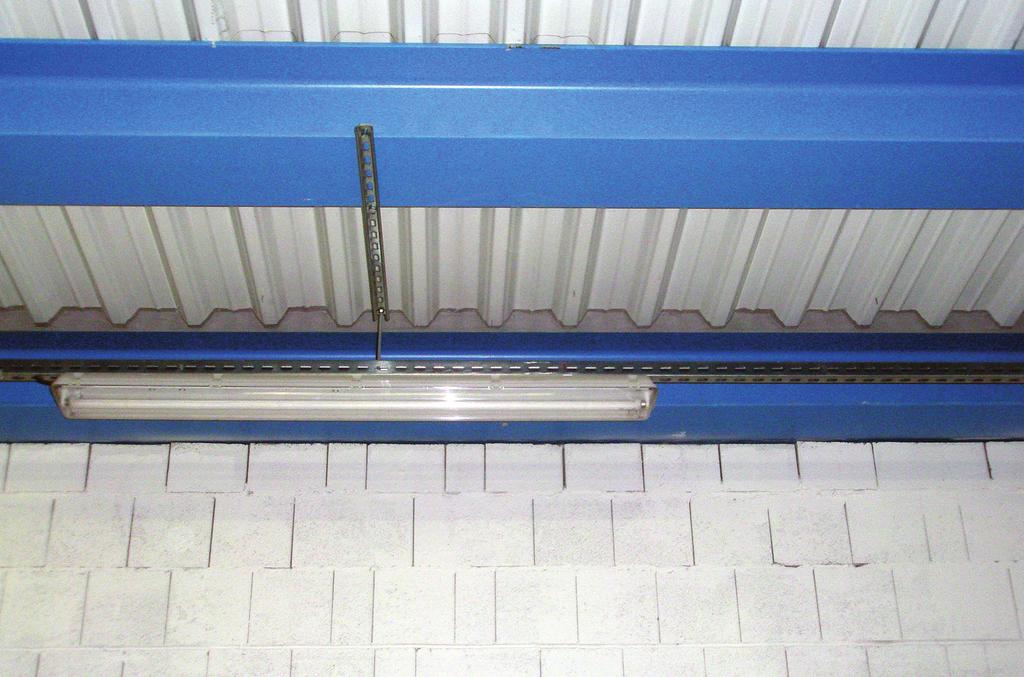

12 Referenční fotografie Stavební spára PROMASTOP -CC Dilatační spára PROMASEAL -A spray
