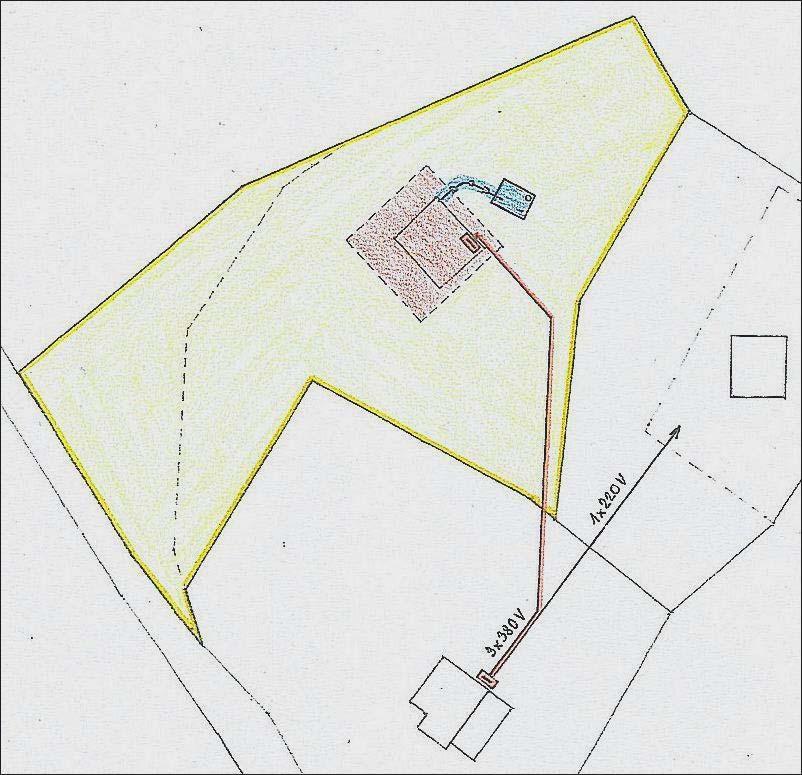

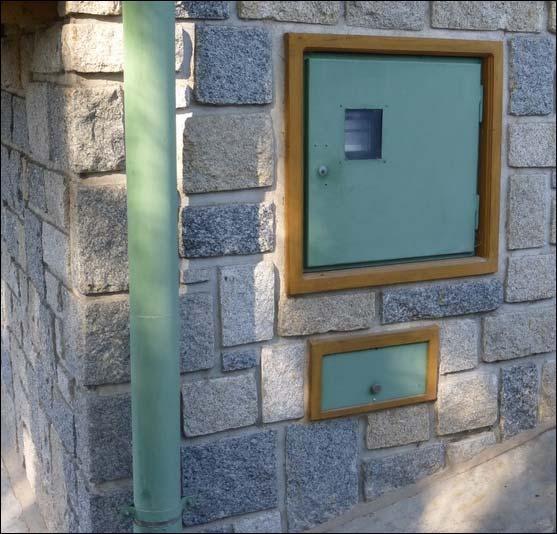

1 Příloha č. 8 k dokumentu URP Počet listů: 7 EL. PŘÍPOJKA, ELEKTROINSTALACE, VNITŘNÍ I VNĚJŠÍ ZAPOJENÍ A JIŠTĚNÍ Připojení vlastní HDS a rozvaděče z rozvodné skříně na sousední chatě Umístění HDS a rozvodné skříně z boku na soklu chaty

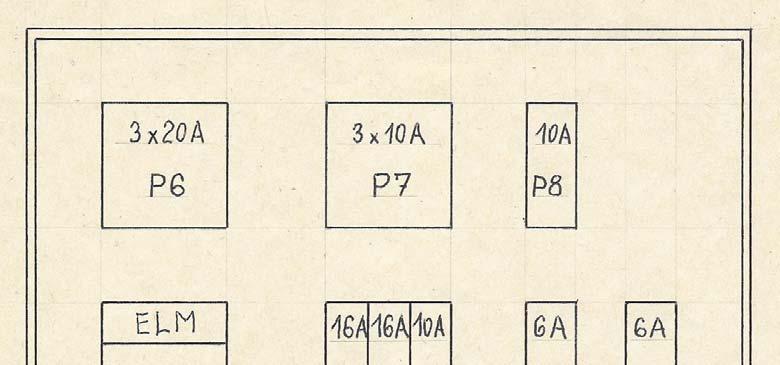

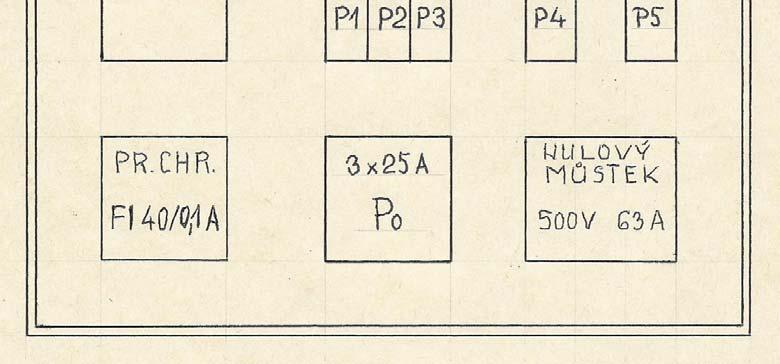

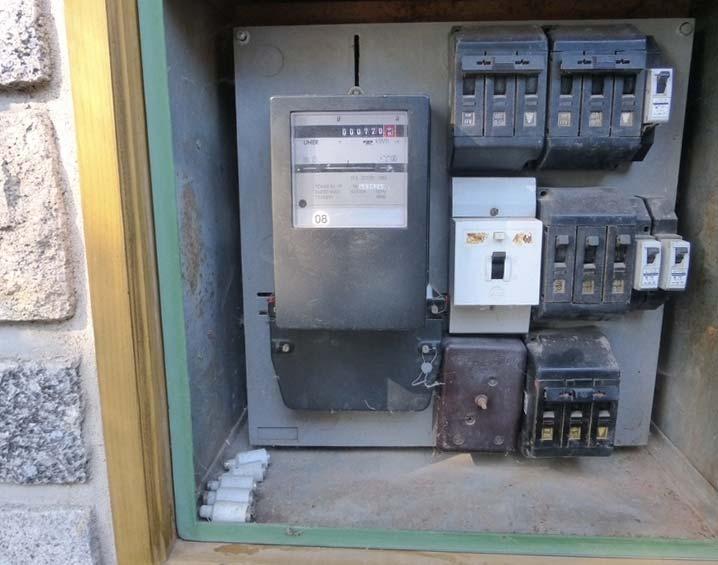

2 Schéma předpokládaného osazení rozvaděče Skutečné osazení rozvodné desky v otevřeném rozvaděči 2

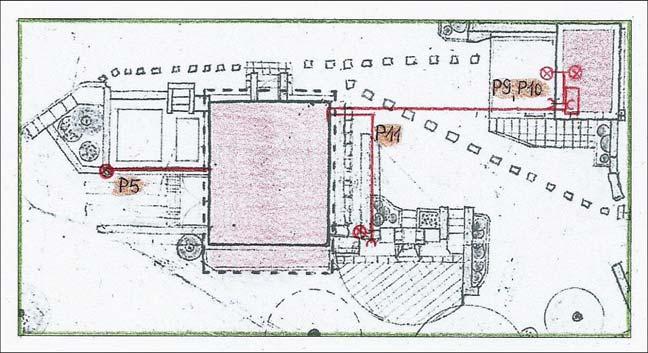

3 Rozdělení do jednotlivých rozvodných okruhů a jištění Po hlavní jistič P1 zásuvky 220 V suterén P2 zásuvky 220 V umyvárna + I. okruh ložnice (zásuvka u postele - přitápění) P3 zásuvky 220 V kuchyňský kout + pokojík + II. okruh ložnice (TV) + SD P4 světla umyvárna, předsíň, obývací (společenská místnost v přízemí) + schodiště P5 světla v suterénu, kuchyňském koutu a v ložnici + napojení vnější lampy na kamenném posezení nad vjezdem do garáže P6 motorové zásuvky 380 V suterén P7 zásuvky 380 V pro vodárnu DARLING + sporák (varná deska + pečící elektrická trouba) v kuchyňském koutu. V prostoru sklepní studny vedle zásuvky pro vodárnu DARLING je pak umístěna s touto zásuvkou propojená rozvodná krabice k vyvedení kabelu pro připojení rozvodné skříňky, umístěné ve sklípku, s jističi P9 a P10 a se zásuvkou 220 V a vypínačem pro světlo k jeho vnitřnímu osvětlení, a dále k vyvedení jističem P11 jištěného kabelu do prostoru vnějšího krbu osvětleného trojramennou stožárovou lampou. Vedle vypínače na kamenné opěrné zídce vedle krbu je pak také umístěna zásuvka 220 V pro situační připojení spotřebičů P8 zásuvky 220 V v obývací (společenské místnosti v přízemí), v kuchyňském koutu + infrazářič v umyvárně P9 zásuvka 220 V uvnitř sklípku a vně sklípku v prostoru pod pergolou P10 světlo uvnitř sklípku a lampa osvětlující prostor pod pergolou P 11 společné jištění osvětlení vnějšího krbu a zásuvky 220 V OCHRANA PŘED NEBEZPEČNÝM DOTYKEM NEŽIVÝCH ČÁSTÍ ZÁKLADNÍ PROUDOVÝM CHRÁNIČEM FI 40/0,1 A, DLE ČSN PAK NULOVÁNÍM!!! 3

Popis elektrické přípojky: Základní informace o připojení chaty na veřejnou elektrovodnou síť jsou obsaženy ve stati Inženýrské sítě v příloze č. 1 na listu č. 8.

4 Popis elektrické přípojky: Základní informace o připojení chaty na veřejnou elektrovodnou síť jsou obsaženy ve stati Inženýrské sítě v příloze č. 1 na listu č. 8. Připojení ze společné rozvodné skříně na sousední chatě do vlastní HDS je provedeno úložným zemním kabelem AYKY 4 x 10 mm 2 ve výkopu cca 80 cm hlubokém, s obsypem pískem a s cca 40 cm pod povrchem uloženou výstražnou červenou (růžovou) fólií. Tentýž kabel je použit pro propojení HDS s nad ní umístěnou rozvodnou skříní. Zemnění je provedeno pozinkovanou ocelovou deskou 250 x 2000 mm, uloženou v hloubce cca 2 m podél základů odpadní jímky (žumpy), se svodem z pozinkované pásoviny 3 x 35 mm. Jako HDS je použita dříve klasická litinová skříňka pro tři 25 A šroubovací pojistky s keramickými vložkami, uzavíraná rovněž přišroubovaným litinovým víkem s gumovým těsněním. Skříň rozvaděče je vyrobena v rozměrech odpovídajících použité rozvodné desce. Plánované osazení rozvodné desky při jeho realizaci bylo poněkud pozměněno tak, jak je patrno z obrázků na listu č. 2 této přílohy. Na levé straně zůstal pouze elektroměr a vše ostatní bylo posunuto doprava, přičemž se prohodilo umístění hlavního jističe a nulového můstku, nad nímž je umístěn proudový chránič. Vnitřní a vnější rozvody: Vnitřní instalace elektrických rozvodů je v suterénu provedena kabely typu AYKY příslušné dimenze přímo pod omítku. V nadzemní části stavby v přízemí jsou rozvody stejným typem kabelů částečně instalovány v podlaze (rozvodné bakelitové krabice jsou zalité pryskyřicí DENTAKRYL a následně víkem uzavřené byly zality při vrstvení podlahy do podpovrchového betonu), dále pak v omítnutých stěnách přímo pod omítku. V neomítaných stěnách s dřevěnými obklady jsou kabelové rozvody instalovány pomocí bakelitových úchytek uvnitř mezi záklopy stěn na konstrukci roštu s azbestovou, osinkocementovou či jinou obdobnou izolační podložkou a s průchody v roštu vyztuženými tzv. husími krky. Rozvodné krabice ve stěnách, stejně jako krabice zásuvek a vypínačů, jsou zabudovány v omítce nebo v zápustkách dřevěné konstrukce pláště stěn, v obou případech utěsněných sádrou. Kabel k lampě osvětlující kamenné posezení nad vjezdem do suterénu byl uložen přímo do betonu při výstavbě tohoto zařízení, kabely rozvádějící elektřinu do sklípku a do prostoru vnějšího krbu jsou uloženy obdobně, jako hlavní elektrická přípojka, ovšem s tím, že jsou navíc pod zemí uloženy v trubkách poskytujících spolehlivou ochranu před mechanickým poškozením. Průběhy viz schéma níže, dokumentární snímky řešení sklípku a u krbu na listu 5: Vnější rozvody elektřiny prostorové schéma 4

základního podlaží (přízemí), podkroví a

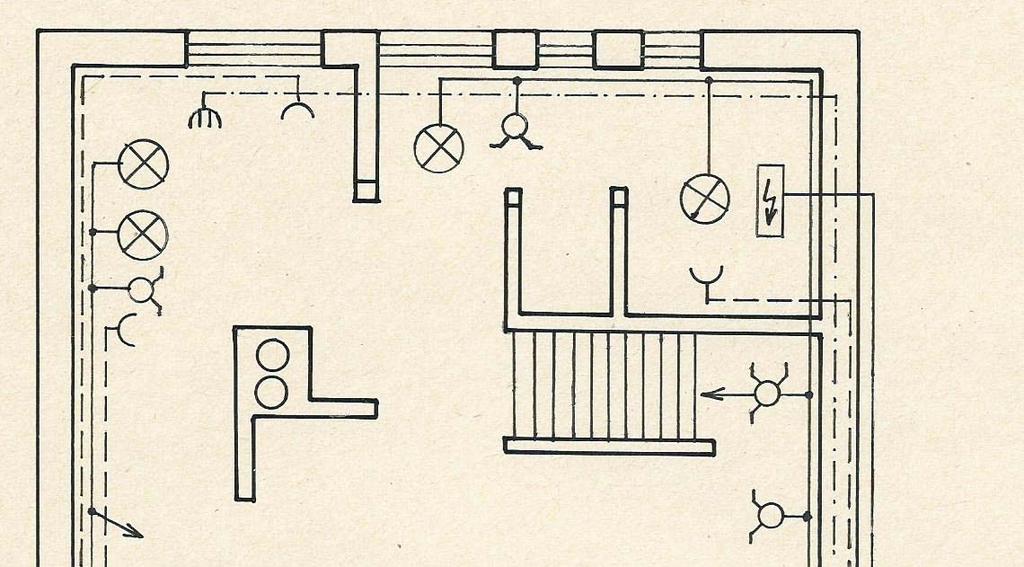

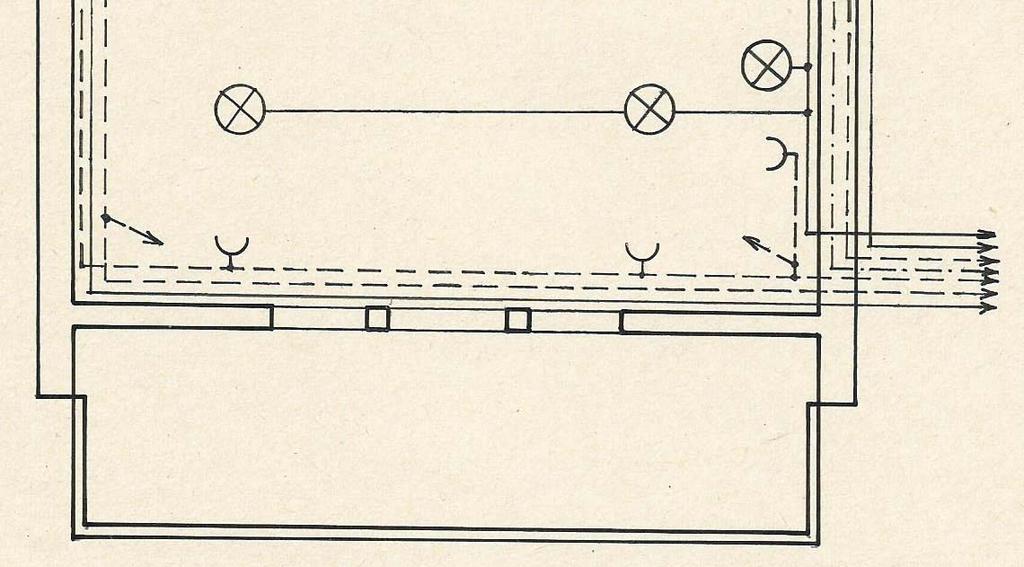

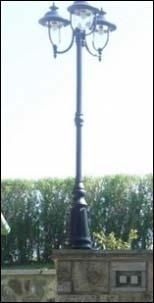

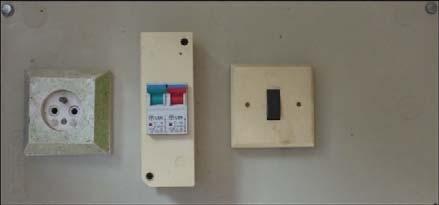

5 Rozvodná deska sklípku Světlo sklípku Vnější lampa Světlo krbu Prostorová schémata vnitřní kabeláže a rozmístění spotřebičů: Níže, a dále pak na následujících listech, jsou snímky schémat kabeláže a rozmístění spotřebičů základního podlaží (přízemí), podkroví a suterénu včetně vyvedené lampy osvětlující kamenné posezení. Kromě toho jsou připojeny další dokumentární snímky úprav provedených především v suterénu : Schéma kabeláže a rozmístění spotřebičů v základním podlaží (přízemí) 5

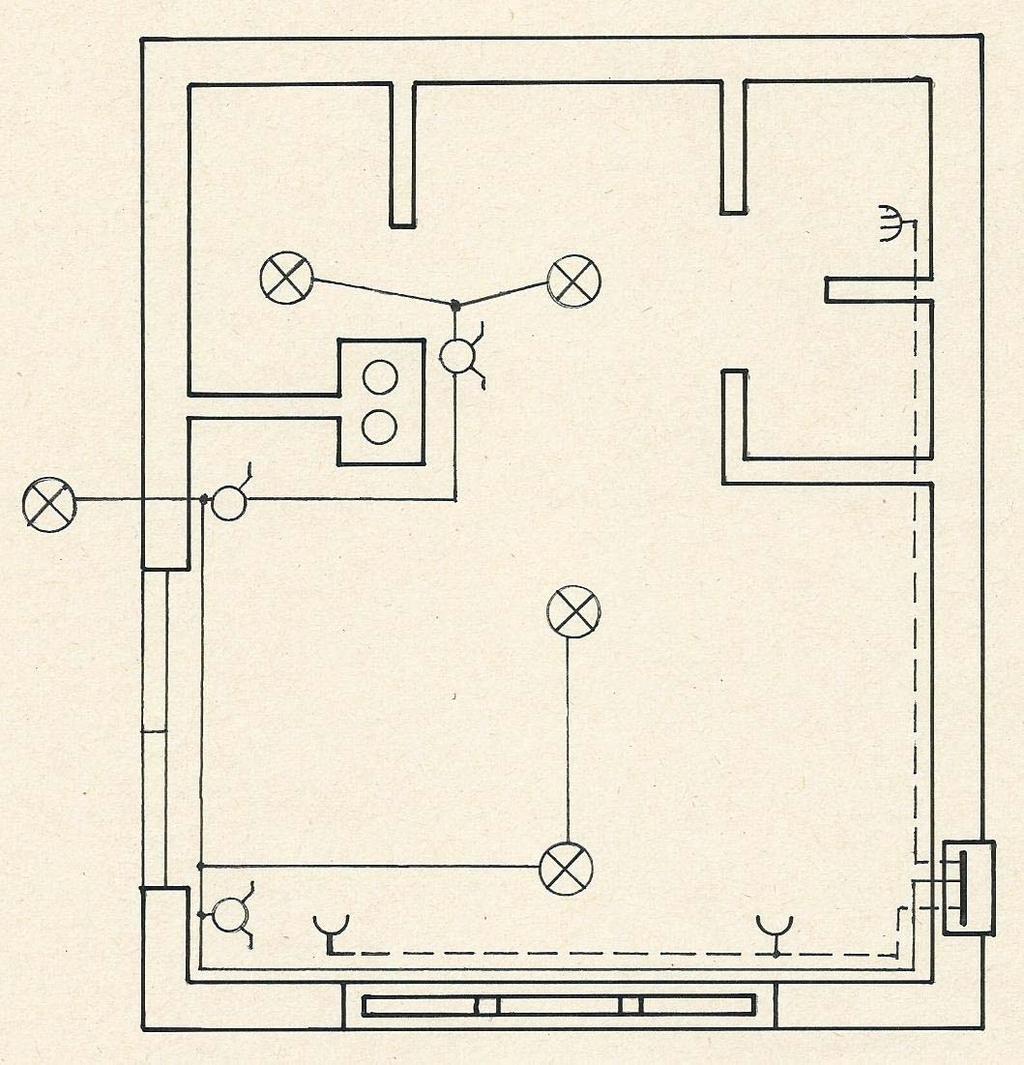

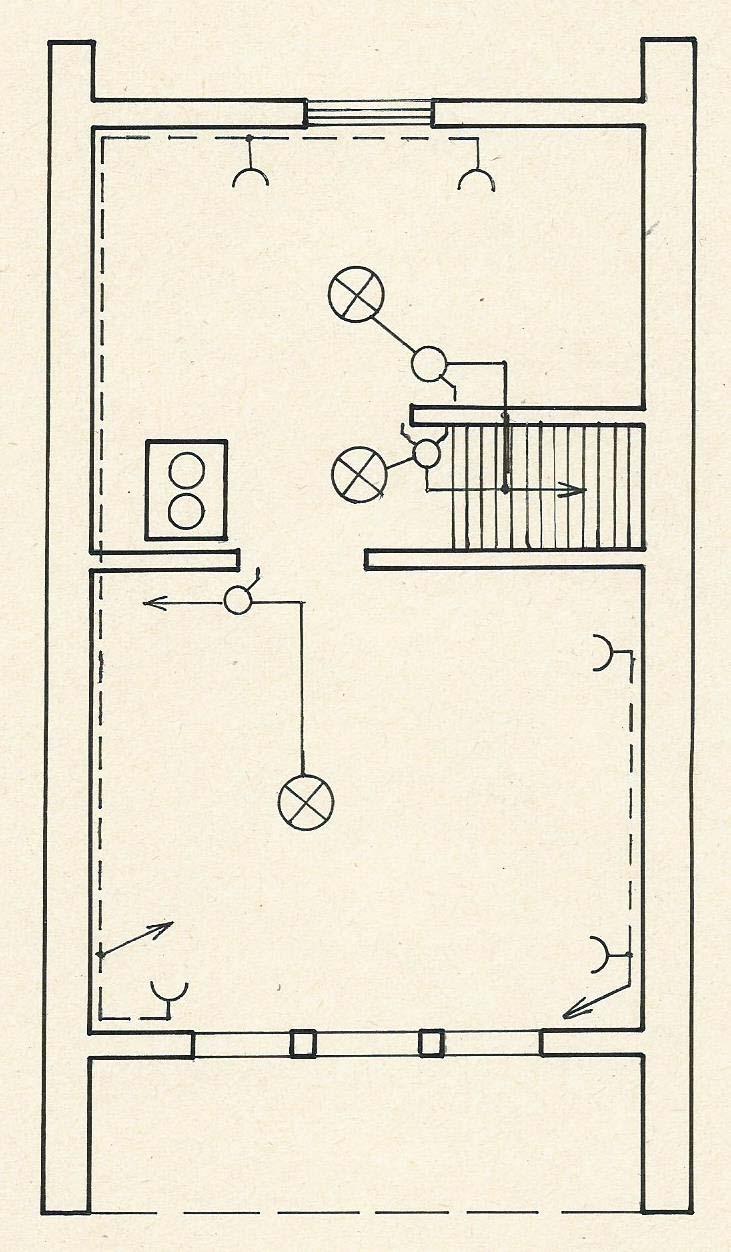

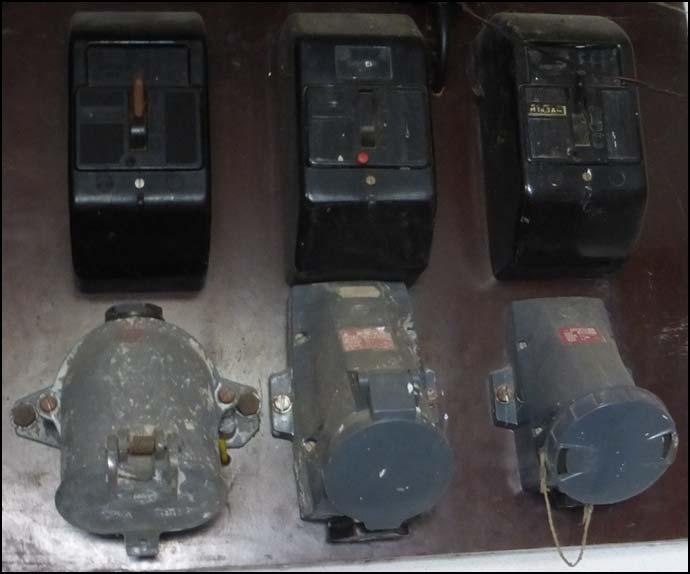

6 Schéma kabeláže a rozmístění spotřebičů v podkroví Podružný rozvaděč v garáži s jističi a zásuvkami 380 V 6

Poznámka: Schéma kabeláže a rozmístění spotřebičů v suterénu Ke zvýšení kvality

klecová svítidla (viz světlo sklípku list č.

V prostoru sklepní studny (v pravém horním rohu výše) je pak vyvedena nejen třífázová

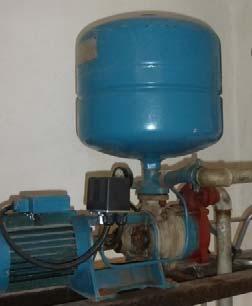

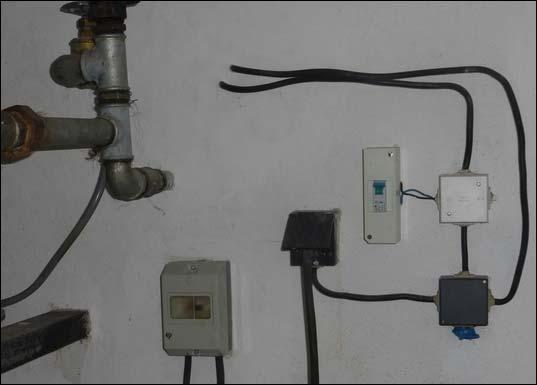

7 Poznámka: Schéma kabeláže a rozmístění spotřebičů v suterénu Ke zvýšení kvality osvětlení, zejména při práci v prostoru garážové dílny v suterénu, byla původní klecová svítidla (viz světlo sklípku list č. 5) nahrazena několika propojenými jedno trubicovými zářivkovými tělesy. V prostoru sklepní studny (v pravém horním rohu výše) je pak vyvedena nejen třífázová zásuvka pro DARLING, nýbrž je v tomto prostoru řešeno i napojení vnější kabeláže do sklípku a do krbového prostoru. Nahlédnutí do prostoru sklepní studny, na DARLIG a uspořádání k vyvedení elektriky k uvedeným objektům viz na snímcích níže. Sklepní studna Vodárna DARLING Uspořádání vyvedení kabelů do sklípku a ke krbu 7
