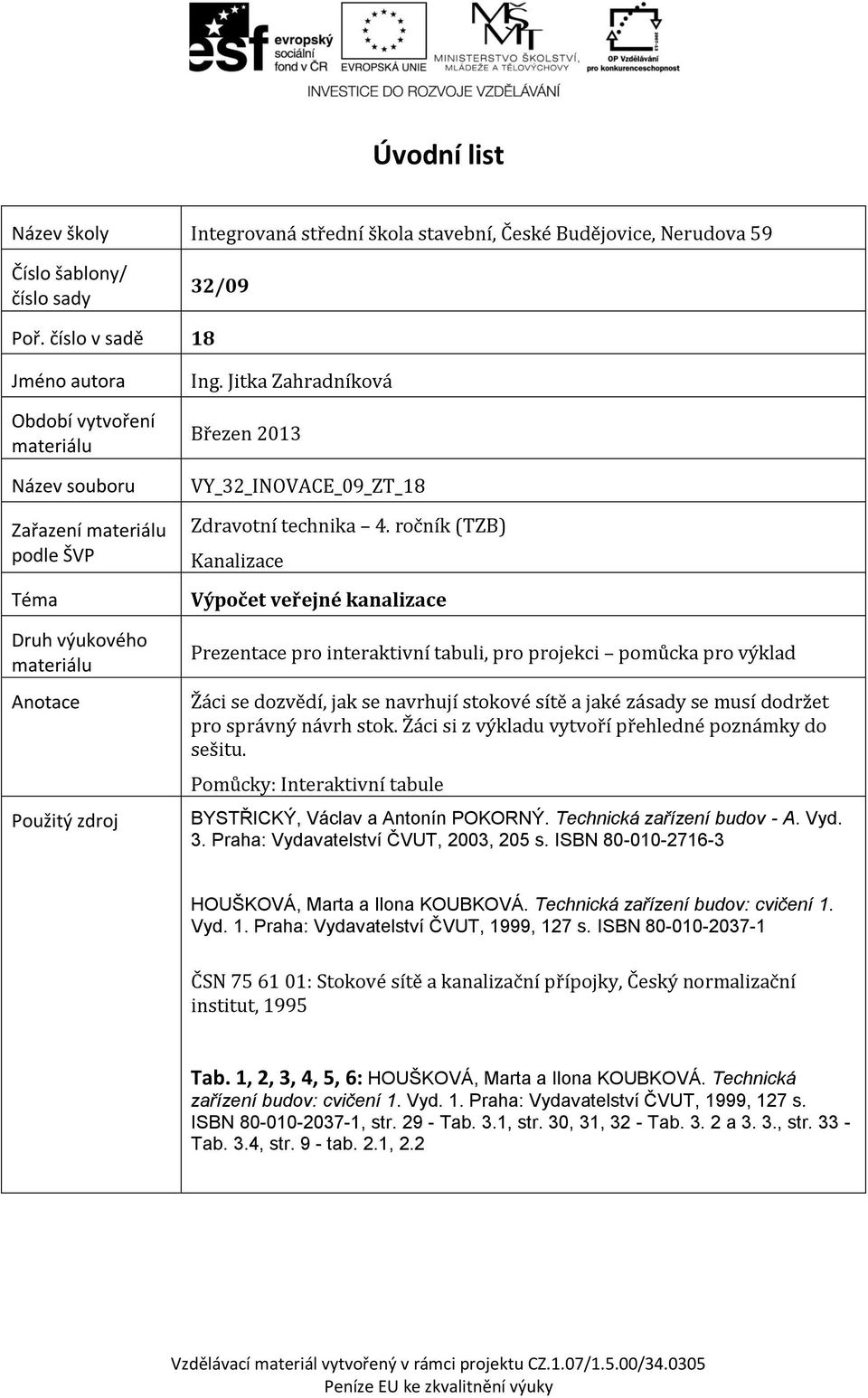

1 Úvodní list Název školy Integrovaná střední škola stavební, České Budějovice, Nerudova 59 Číslo šablony/ číslo sady 32/09 Poř. číslo v sadě 18 Jméno autora Období vytvoření materiálu Název souboru Zařazení materiálu podle ŠVP Téma Druh výukového materiálu Anotace Použitý zdroj Ing. Jitka Zahradníková Březen 2013 VY_32_INOVACE_09_ZT_18 Zdravotní technika 4. ročník (TZB) Kanalizace Výpočet veřejné kanalizace Prezentace pro interaktivní tabuli, pro projekci pomůcka pro výklad Žáci se dozvědí, jak se navrhují stokové sítě a jaké zásady se musí dodržet pro správný návrh stok. Žáci si z výkladu vytvoří přehledné poznámky do sešitu. Pomůcky: Interaktivní tabule BYSTŘICKÝ, Václav a Antonín POKORNÝ. Technická zařízení budov - A. Vyd. 3. Praha: Vydavatelství ČVUT, 2003, 205 s. ISBN HOUŠKOVÁ, Marta a Ilona KOUBKOVÁ. Technická zařízení budov: cvičení 1. Vyd. 1. Praha: Vydavatelství ČVUT, 1999, 127 s. ISBN ČSN : Stokové sítě a kanalizační přípojky, Český normalizační institut, 1995 Tab. 1, 2, 3, 4, 5, 6: HOUŠKOVÁ, Marta a Ilona KOUBKOVÁ. Technická zařízení budov: cvičení 1. Vyd. 1. Praha: Vydavatelství ČVUT, 1999, 127 s. ISBN , str Tab. 3.1, str. 30, 31, 32 - Tab a 3. 3., str Tab. 3.4, str. 9 - tab. 2.1, 2.2

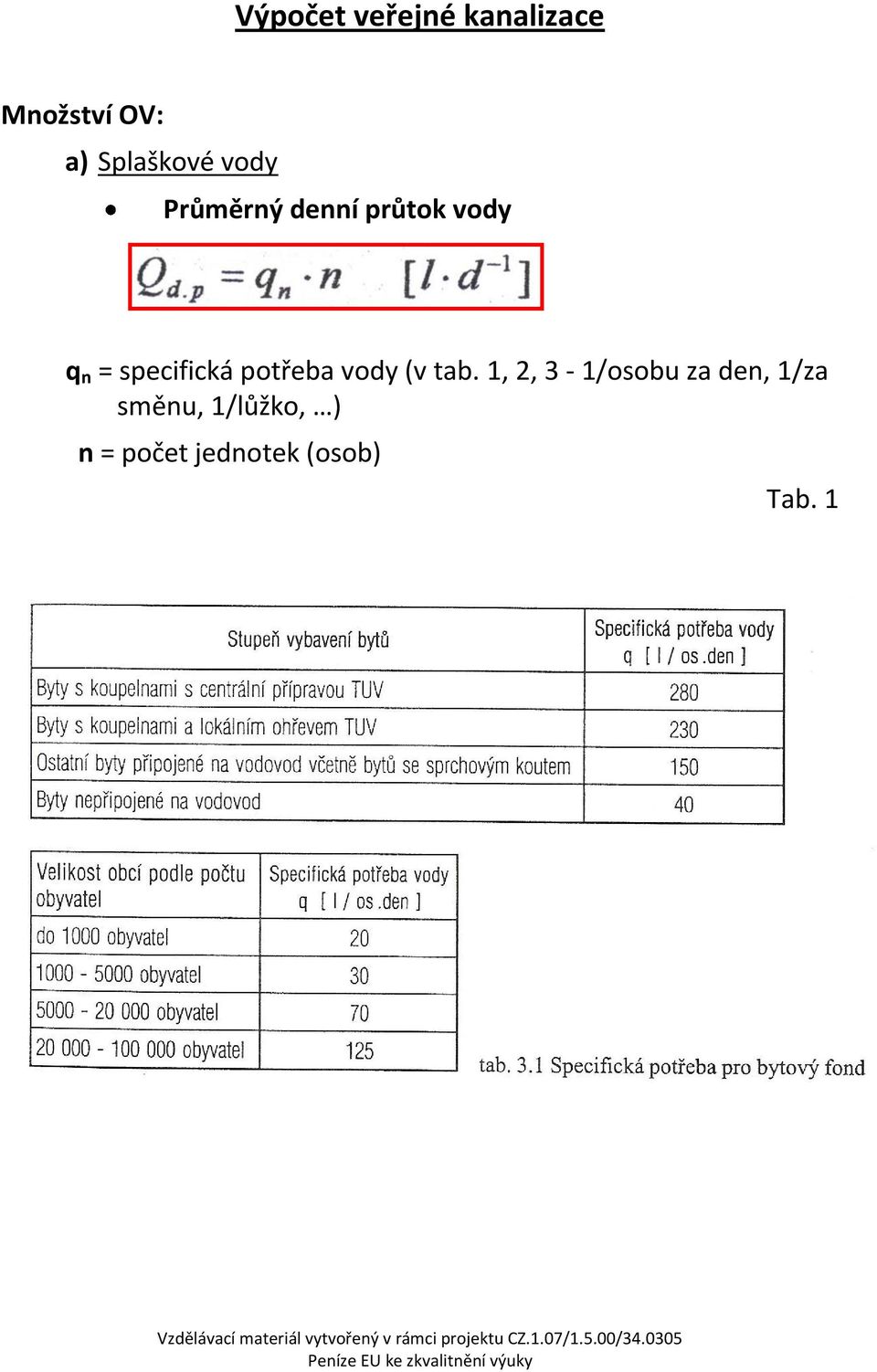

2 Výpočet veřejné kanalizace Množství OV: a) Splaškové vody Průměrný denní průtok vody q n = specifická potřeba vody (v tab. 1, 2, 3-1/osobu za den, 1/za směnu, 1/lůžko, ) n = počet jednotek (osob) Tab. 1

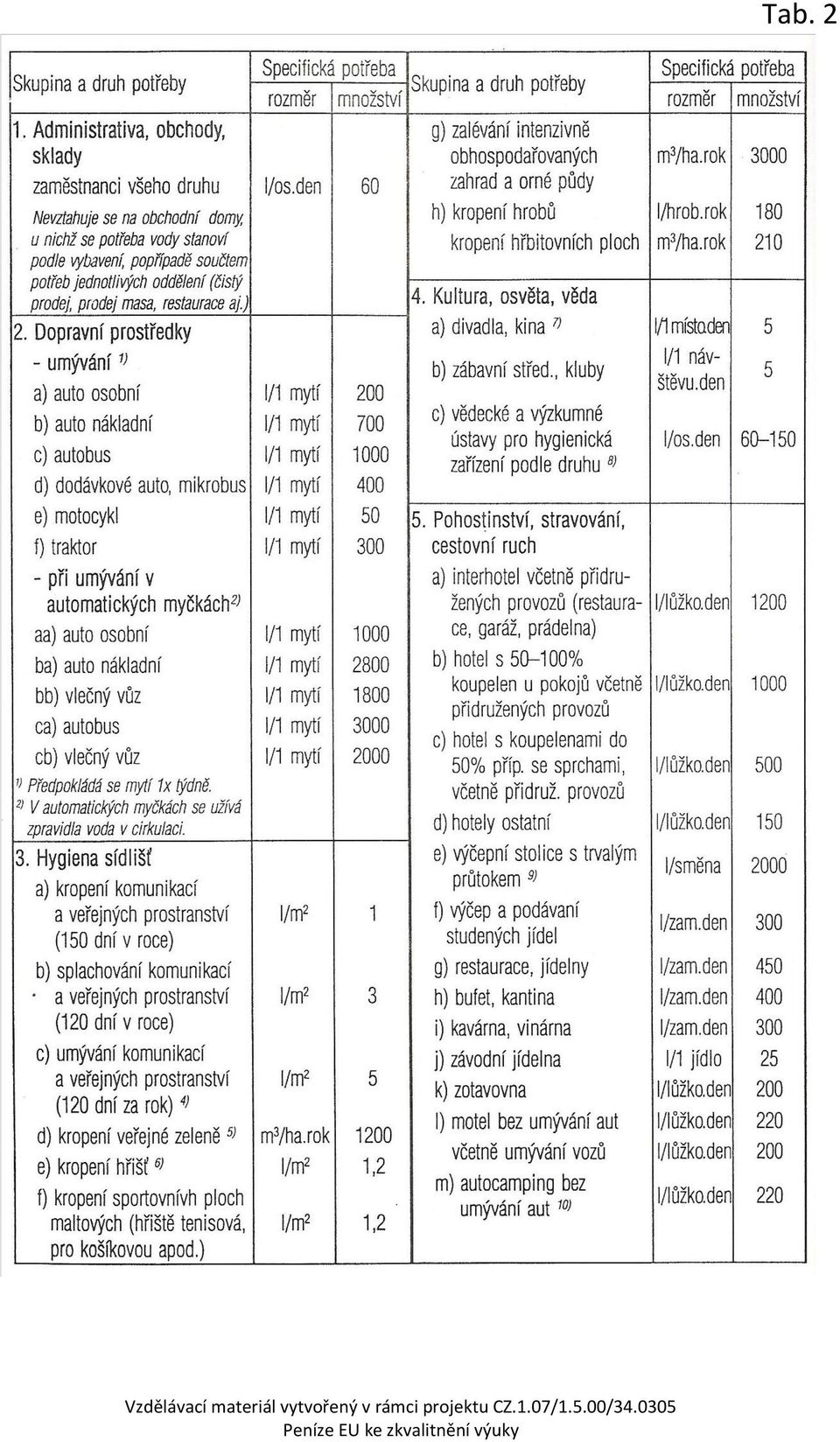

3 Tab. 2

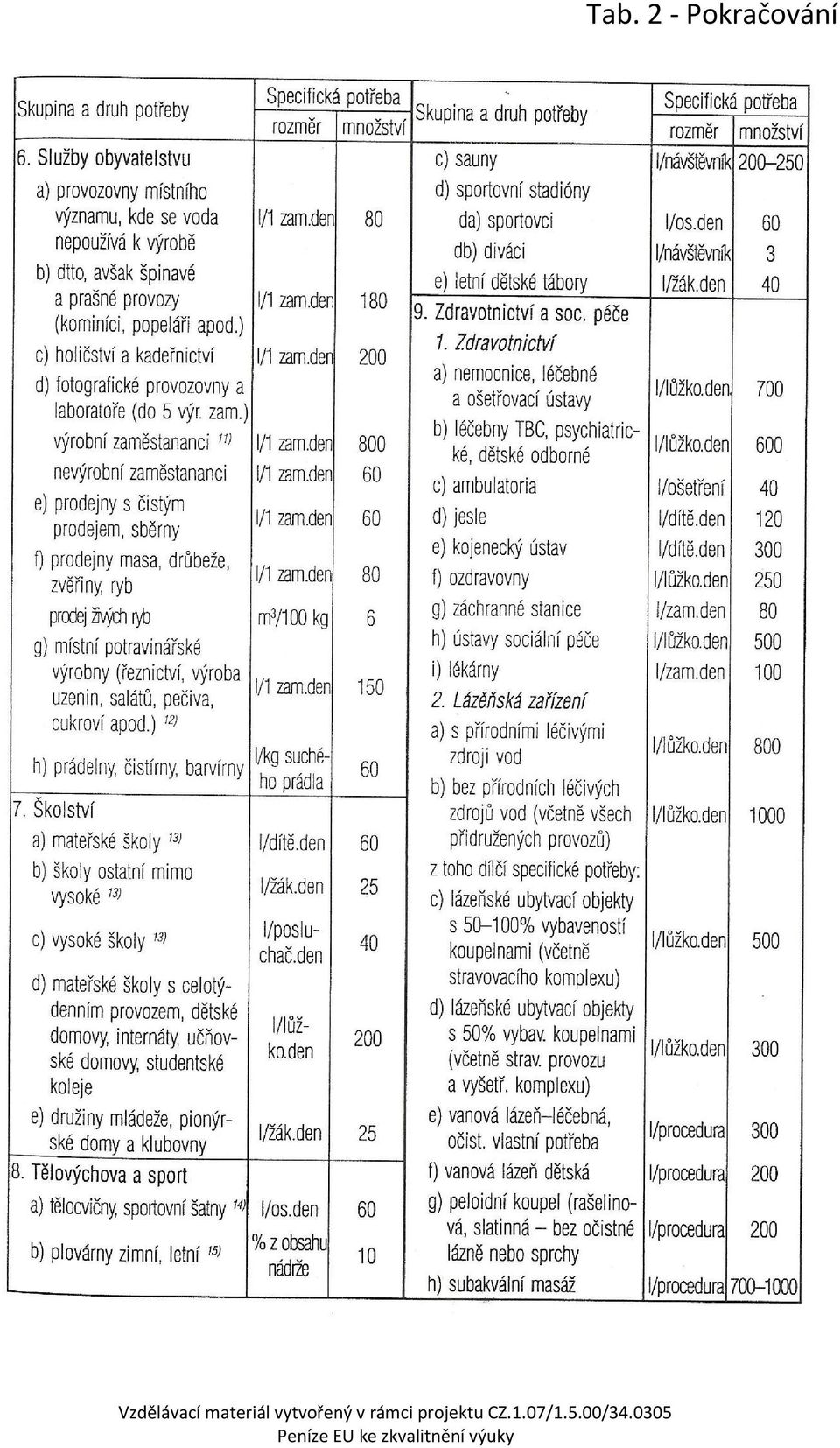

4 Tab. 2 - Pokračování

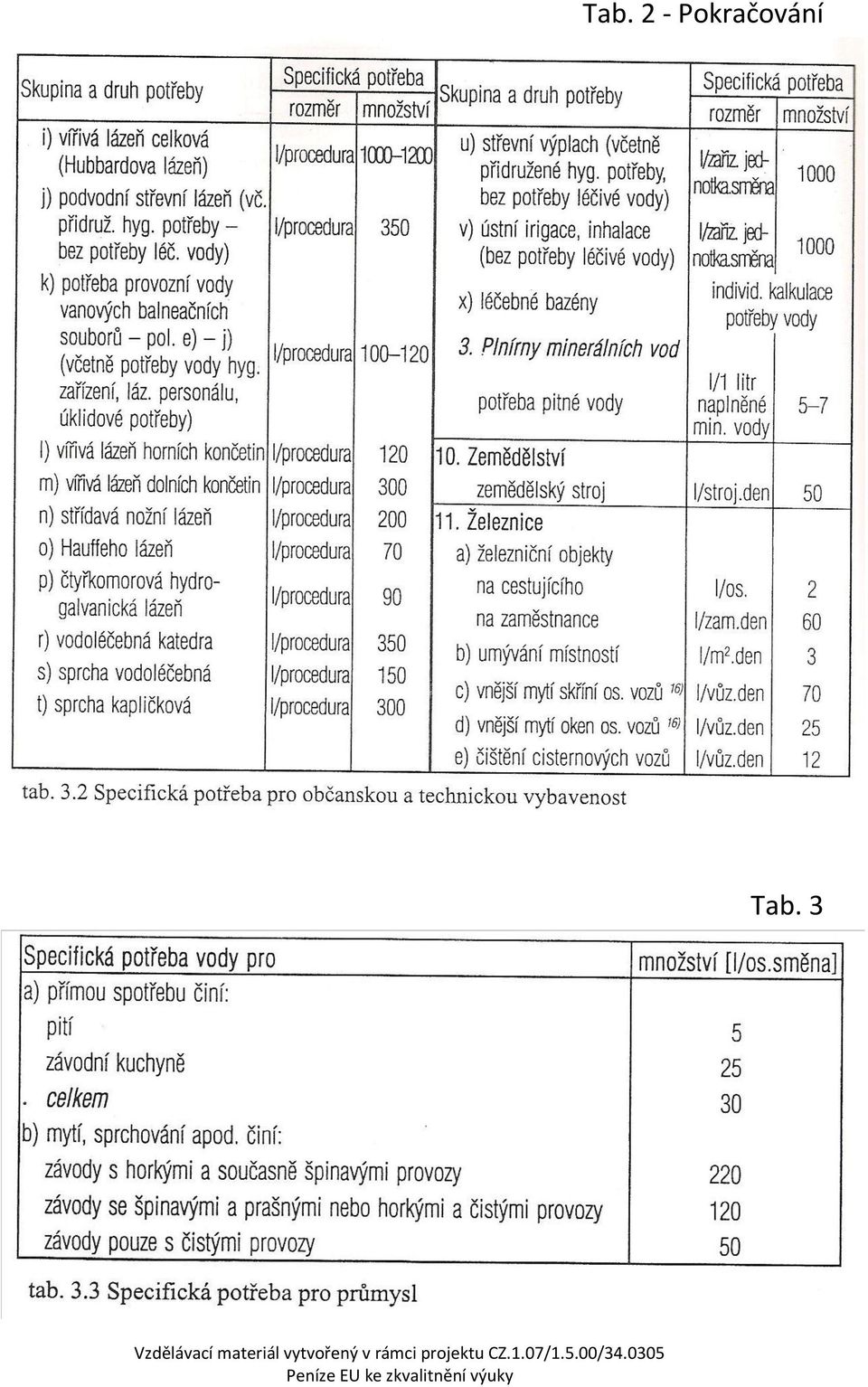

5 Tab. 2 - Pokračování Tab. 3

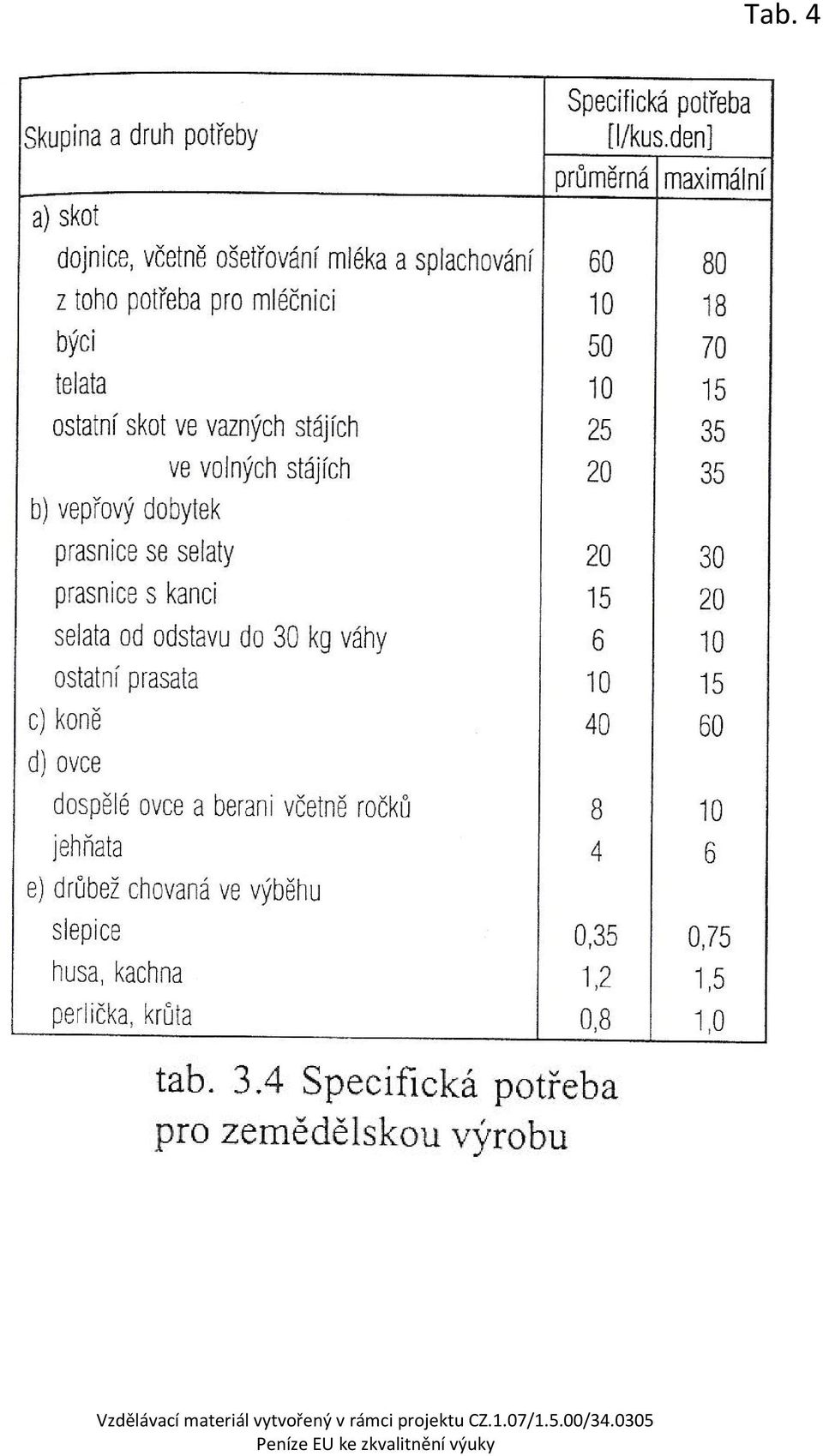

6 Tab. 4

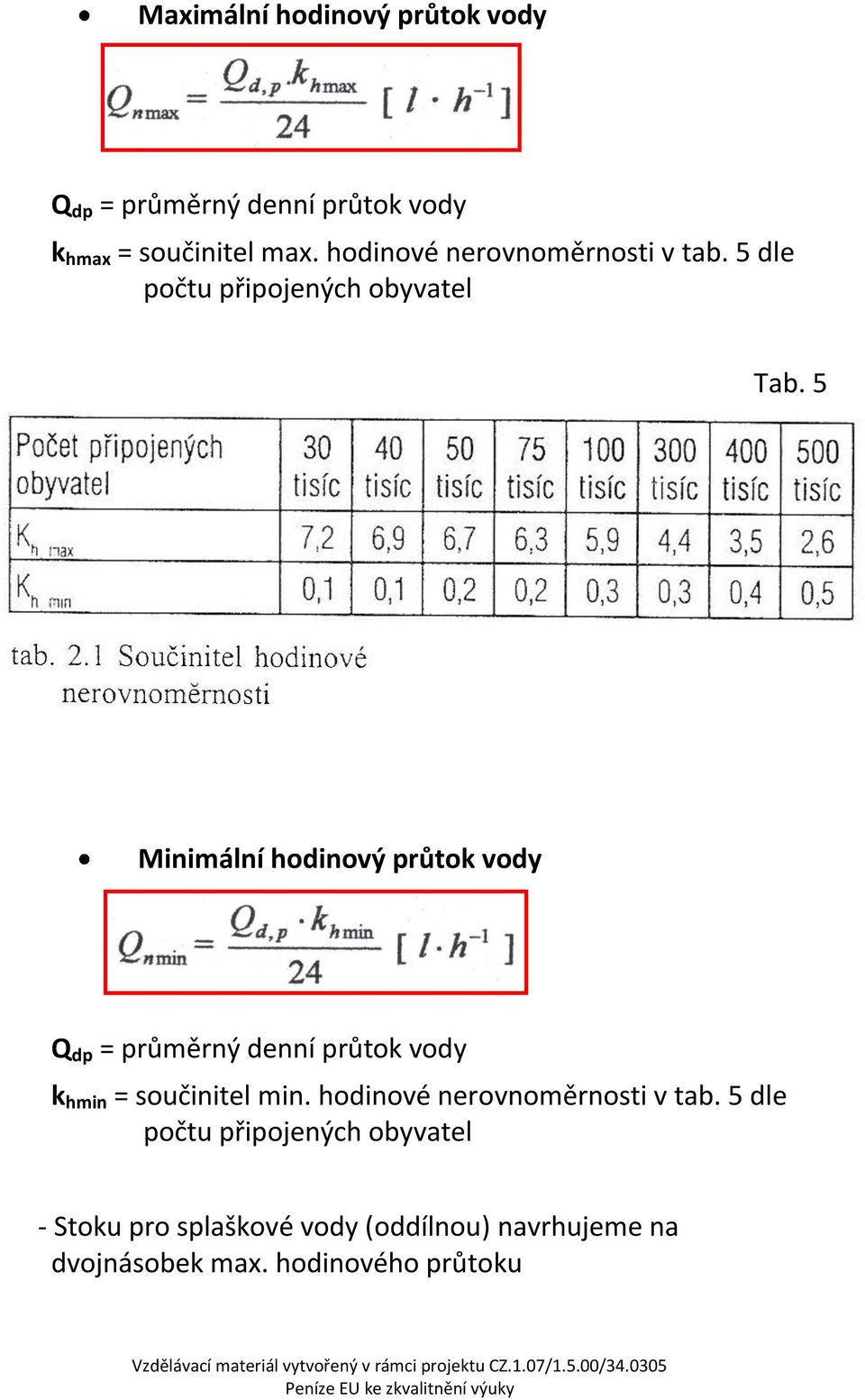

7 Maximální hodinový průtok vody Q dp = průměrný denní průtok vody k hmax = součinitel max. hodinové nerovnoměrnosti v tab. 5 dle počtu připojených obyvatel Tab. 5 Minimální hodinový průtok vody Q dp = průměrný denní průtok vody k hmin = součinitel min. hodinové nerovnoměrnosti v tab. 5 dle počtu připojených obyvatel - Stoku pro splaškové vody (oddílnou) navrhujeme na dvojnásobek max. hodinového průtoku

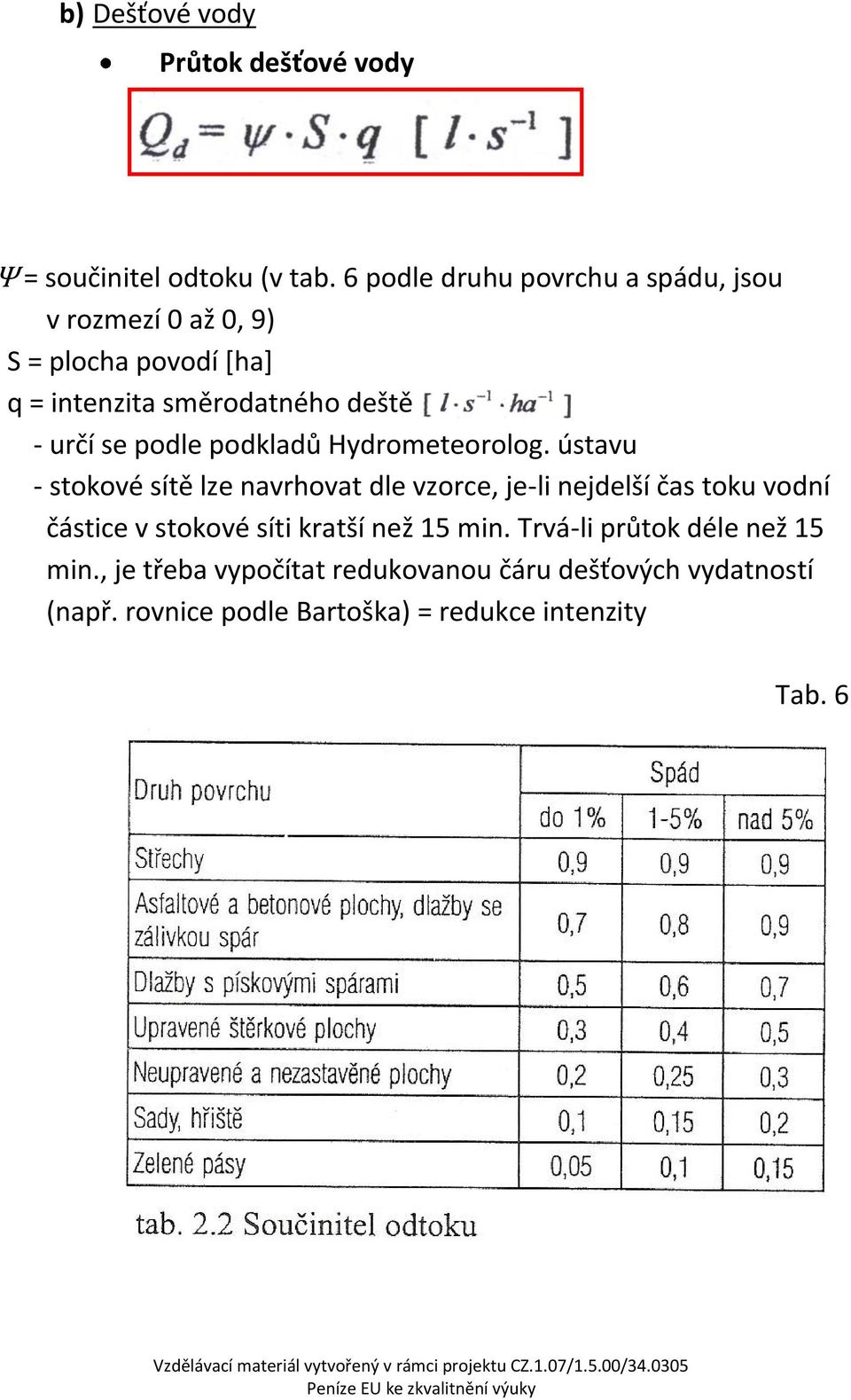

8 b) Dešťové vody Průtok dešťové vody Ѱ = součinitel odtoku (v tab. 6 podle druhu povrchu a spádu, jsou v rozmezí 0 až 0, 9) S = plocha povodí *ha+ q = intenzita směrodatného deště - určí se podle podkladů Hydrometeorolog. ústavu - stokové sítě lze navrhovat dle vzorce, je-li nejdelší čas toku vodní částice v stokové síti kratší než 15 min. Trvá-li průtok déle než 15 min., je třeba vypočítat redukovanou čáru dešťových vydatností (např. rovnice podle Bartoška) = redukce intenzity Tab. 6

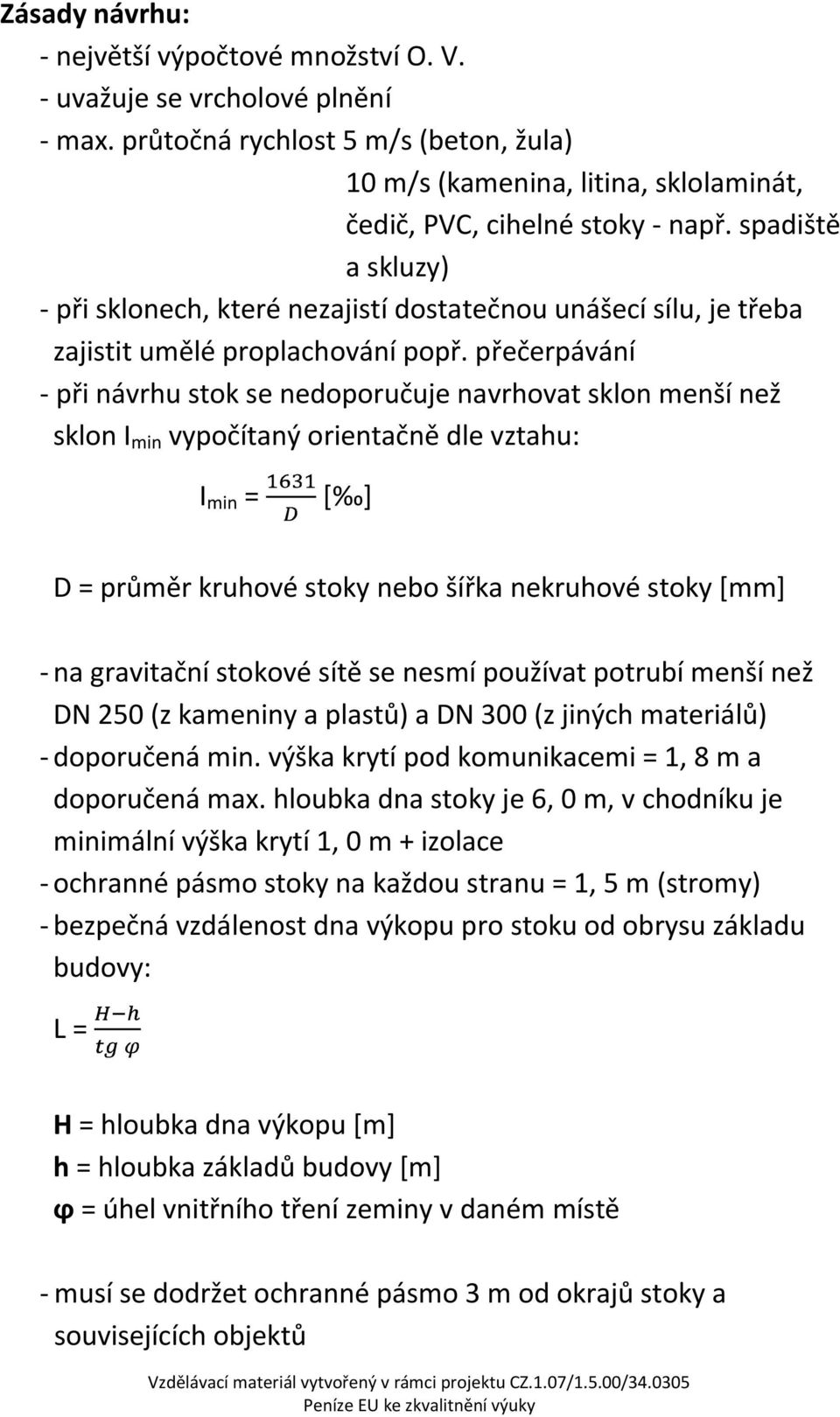

9 Zásady návrhu: - největší výpočtové množství O. V. - uvažuje se vrcholové plnění - max. průtočná rychlost 5 m/s (beton, žula) 10 m/s (kamenina, litina, sklolaminát, čedič, PVC, cihelné stoky - např. spadiště a skluzy) - při sklonech, které nezajistí dostatečnou unášecí sílu, je třeba zajistit umělé proplachování popř. přečerpávání - při návrhu stok se nedoporučuje navrhovat sklon menší než sklon I min vypočítaný orientačně dle vztahu: I min = * + D = průměr kruhové stoky nebo šířka nekruhové stoky *mm+ - na gravitační stokové sítě se nesmí používat potrubí menší než DN 250 (z kameniny a plastů) a DN 300 (z jiných materiálů) - doporučená min. výška krytí pod komunikacemi = 1, 8 m a doporučená max. hloubka dna stoky je 6, 0 m, v chodníku je minimální výška krytí 1, 0 m + izolace - ochranné pásmo stoky na každou stranu = 1, 5 m (stromy) - bezpečná vzdálenost dna výkopu pro stoku od obrysu základu budovy: L = H = hloubka dna výkopu *m+ h = hloubka základů budovy [m] ϕ = úhel vnitřního tření zeminy v daném místě - musí se dodržet ochranné pásmo 3 m od okrajů stoky a souvisejících objektů

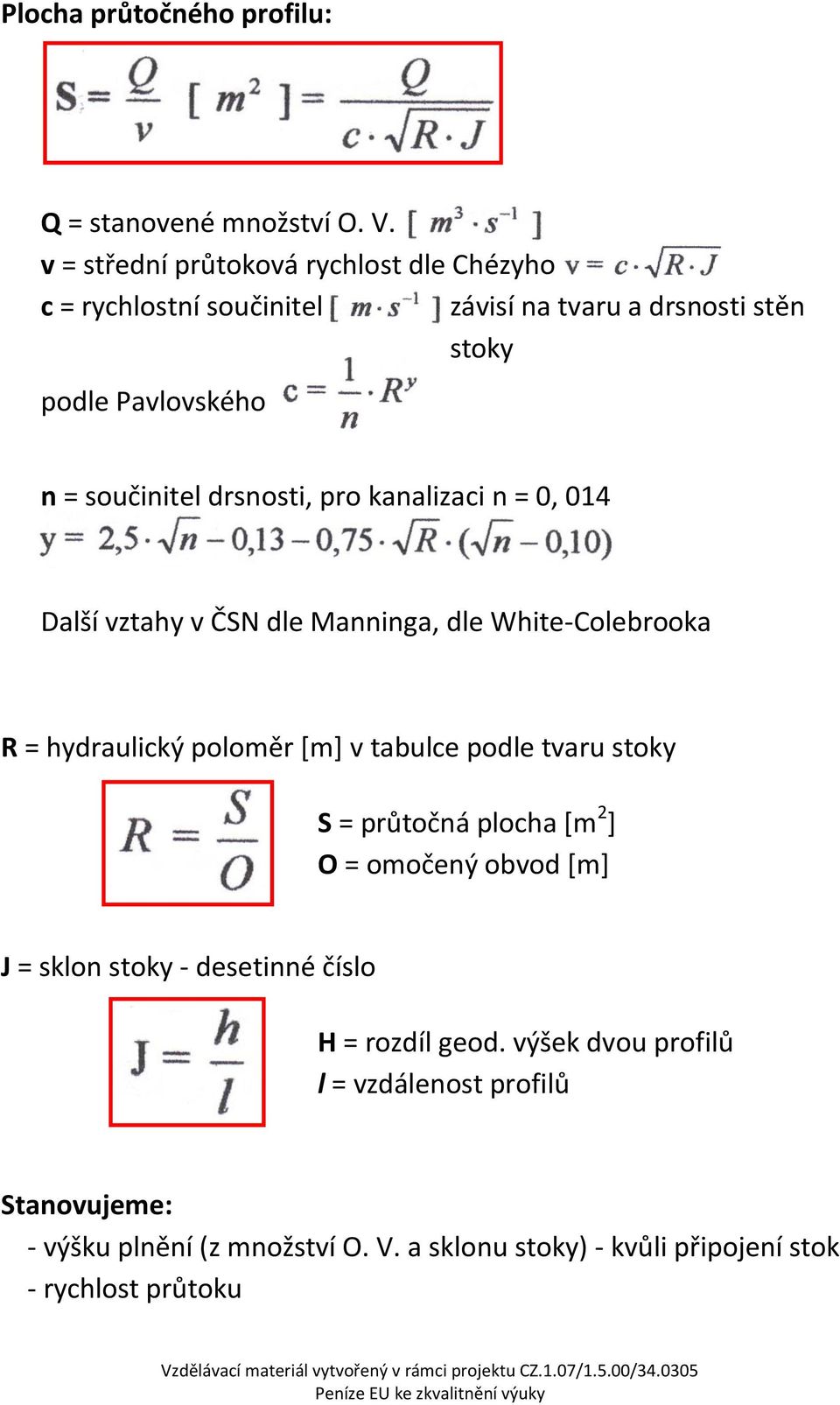

10 Plocha průtočného profilu: Q = stanovené množství O. V. v = střední průtoková rychlost dle Chézyho c = rychlostní součinitel závisí na tvaru a drsnosti stěn stoky podle Pavlovského n = součinitel drsnosti, pro kanalizaci n = 0, 014 Další vztahy v ČSN dle Manninga, dle White-Colebrooka R = hydraulický poloměr *m+ v tabulce podle tvaru stoky S = průtočná plocha *m 2 ] O = omočený obvod *m+ J = sklon stoky - desetinné číslo H = rozdíl geod. výšek dvou profilů l = vzdálenost profilů Stanovujeme: - výšku plnění (z množství O. V. a sklonu stoky) - kvůli připojení stok - rychlost průtoku
