1 Katedra prostředí staveb a TZB TZB Městské stavitelsví Zpracovala: Ing. Irena Svatošová, Ph.D. Nové výukové moduly vznikly za podpory projektu EU a státního rozpočtu ČR: Inovace a modernizace studijního oboru Prostředí staveb Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Číslo projektu: CZ.1.07/2.2.00/ Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 1

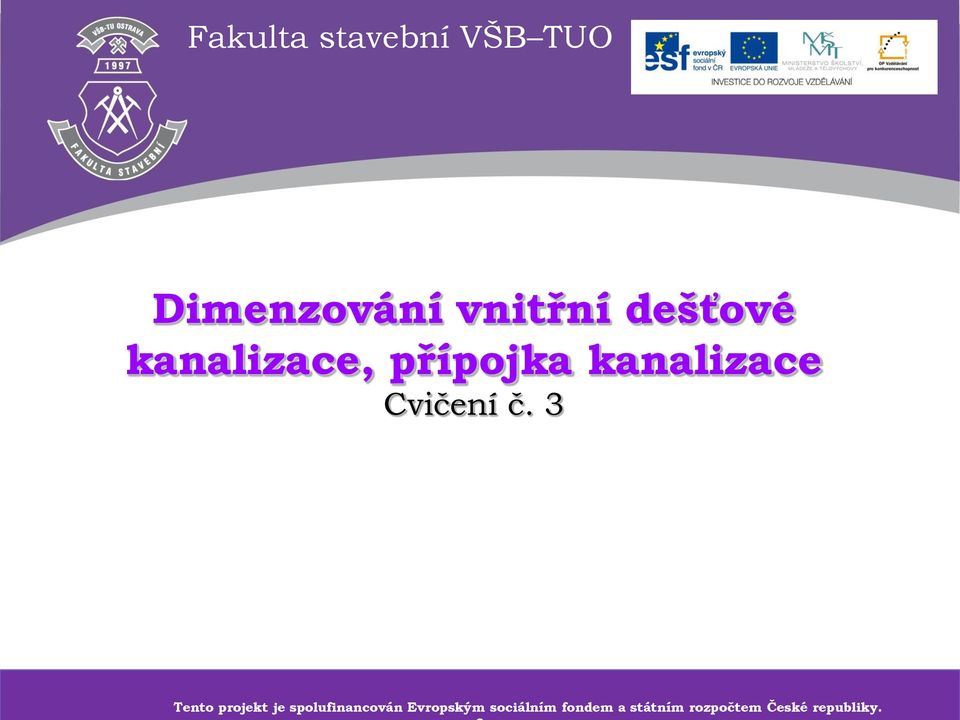

2 Dimenzování vnitřní dešťové kanalizace, přípojka kanalizace Cvičení č. 3 Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 2

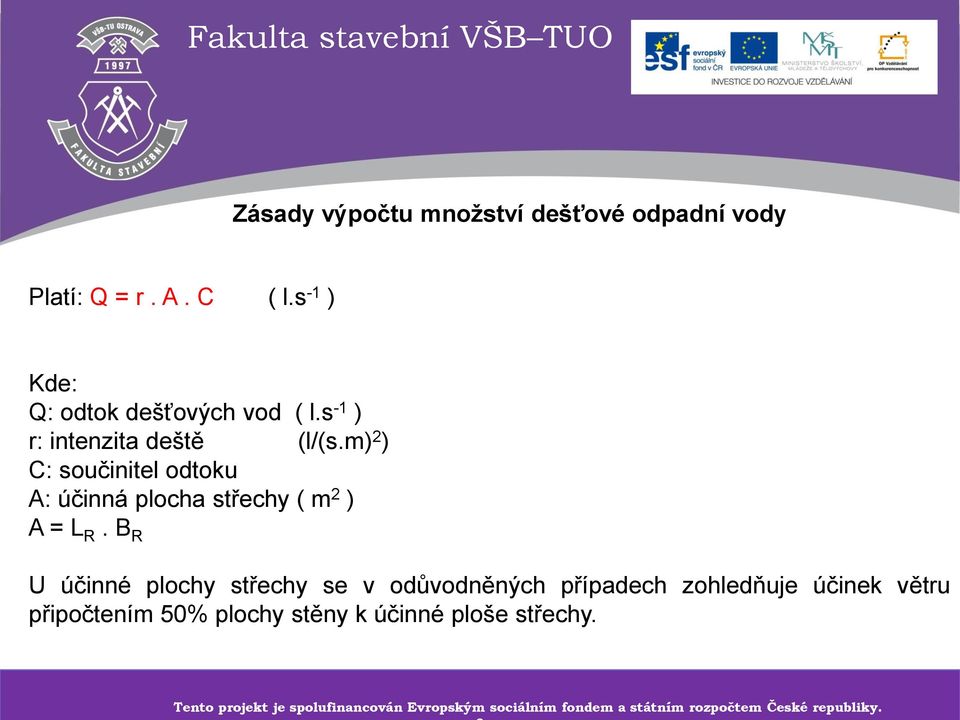

3 Zásady výpočtu množství dešťové odpadní vody Platí: Q = r. A. C ( l.s -1 ) Kde: Q: odtok dešťových vod ( l.s -1 ) r: intenzita deště (l/(s.m) 2 ) C: součinitel odtoku A: účinná plocha střechy ( m 2 ) A = L R. B R U účinné plochy střechy se v odůvodněných případech zohledňuje účinek větru připočtením 50% plochy stěny k účinné ploše střechy. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 3

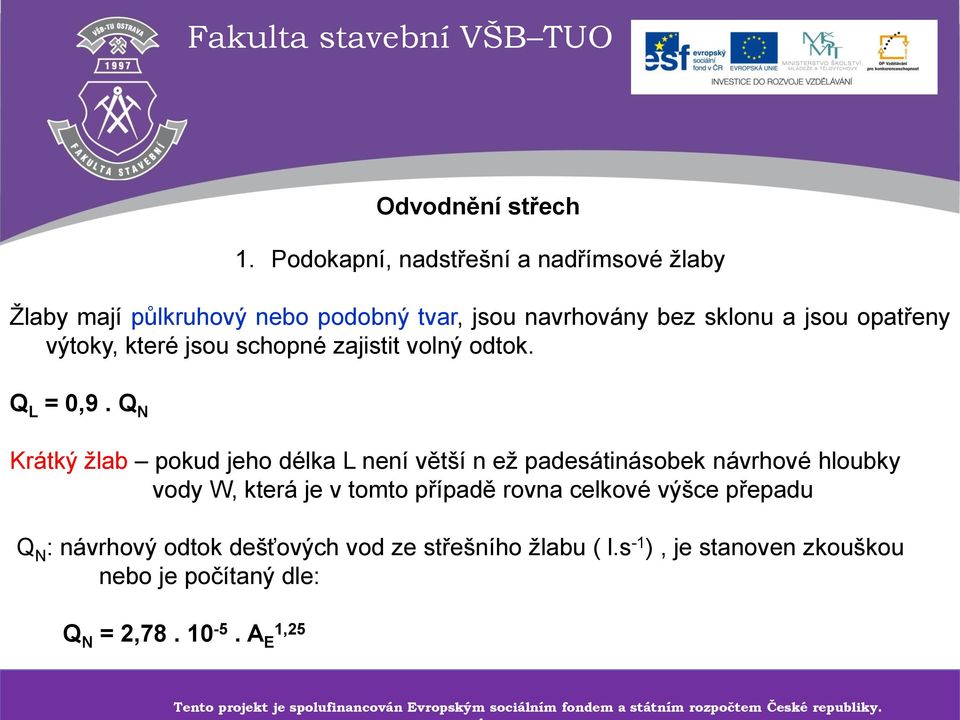

4 Odvodnění střech 1. Podokapní, nadstřešní a nadřímsové žlaby Žlaby mají půlkruhový nebo podobný tvar, jsou navrhovány bez sklonu a jsou opatřeny výtoky, které jsou schopné zajistit volný odtok. Q L = 0,9. Q N Krátký žlab pokud jeho délka L není větší n ež padesátinásobek návrhové hloubky vody W, která je v tomto případě rovna celkové výšce přepadu Q N : návrhový odtok dešťových vod ze střešního žlabu ( l.s -1 ), je stanoven zkouškou nebo je počítaný dle: Q N = 2, A E 1,25 Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 4

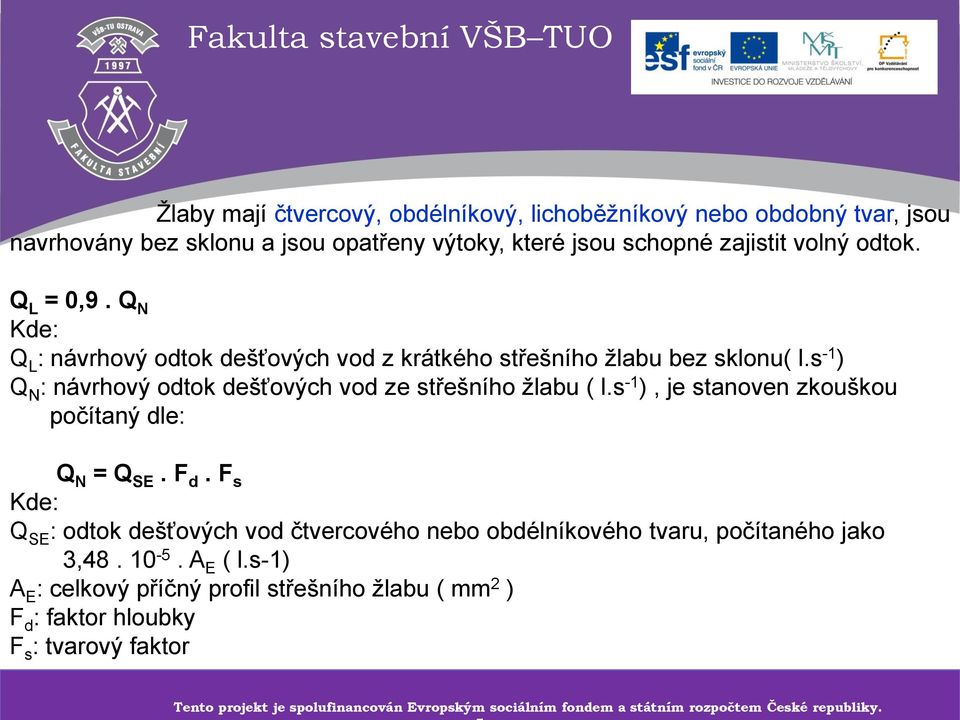

5 Žlaby mají čtvercový, obdélníkový, lichoběžníkový nebo obdobný tvar, jsou navrhovány bez sklonu a jsou opatřeny výtoky, které jsou schopné zajistit volný odtok. Q L = 0,9. Q N Kde: Q L : návrhový odtok dešťových vod z krátkého střešního žlabu bez sklonu( l.s -1 ) Q N : návrhový odtok dešťových vod ze střešního žlabu ( l.s -1 ), je stanoven zkouškou počítaný dle: Q N = Q SE. F d. F s Kde: Q SE : odtok dešťových vod čtvercového nebo obdélníkového tvaru, počítaného jako 3, A E ( l.s-1) A E : celkový příčný profil střešního žlabu ( mm 2 ) F d : faktor hloubky F s : tvarový faktor Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 5

6 Mezistřešní, zaatikové, zvláštní střešní žlaby Mohou být pokládány vodorovně nebo ve sklonu. Pokud je sklon žlabu 3 mm/m, navrhuje se jako žlab bez sklonu. Pro nejvyšší místa těchto žlabů platí, že se musí zachovávat nejmenší rozměry volného boku. Q L = 0,9. Q N Kde: Q L : návrhový odtok dešťových vod z krátkého střešního žlabu ( l.s -1 ) Q N : návrhový odtok dešťových vod ze střešního žlabu ( l.s -1 ), je počítaný dle: Q N = Q SV. F d. F s Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 6

7 Výtoky střešních žlabů U výtoků střešních žlabů, jež nemají plochá dna a jsou opatřena lapači splavenin se musí návrhová množství střešního žlabu násobit součinitelem 0,5. Střešní žlab s plochým dnem, širším než průměr výtoku: Průtok přepadem: Q O k o D ,5 h, platí pro h = 2 D nebo míň kruhový profil střešního žlabu Q O k L h 1,5 o W, platí pro h= A L W o nebo míň nekruhový profil střešního žlabu Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 7

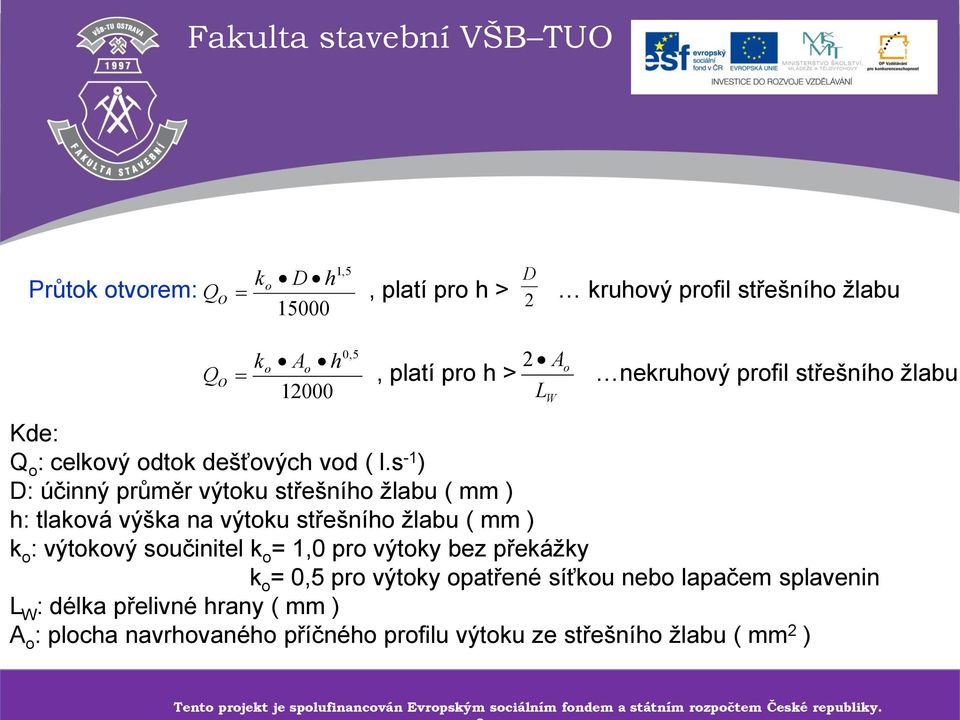

8 Průtok otvorem: Q O k D h 1,5 D o, platí pro h > 2 kruhový profil střešního žlabu Q k A h 0,5 o o O, platí pro h > A L W o nekruhový profil střešního žlabu Kde: Q o : celkový odtok dešťových vod ( l.s -1 ) D: účinný průměr výtoku střešního žlabu ( mm ) h: tlaková výška na výtoku střešního žlabu ( mm ) k o : výtokový součinitel k o = 1,0 pro výtoky bez překážky k o = 0,5 pro výtoky opatřené síťkou nebo lapačem splavenin L W : délka přelivné hrany ( mm ) A o : plocha navrhovaného příčného profilu výtoku ze střešního žlabu ( mm 2 ) Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 8

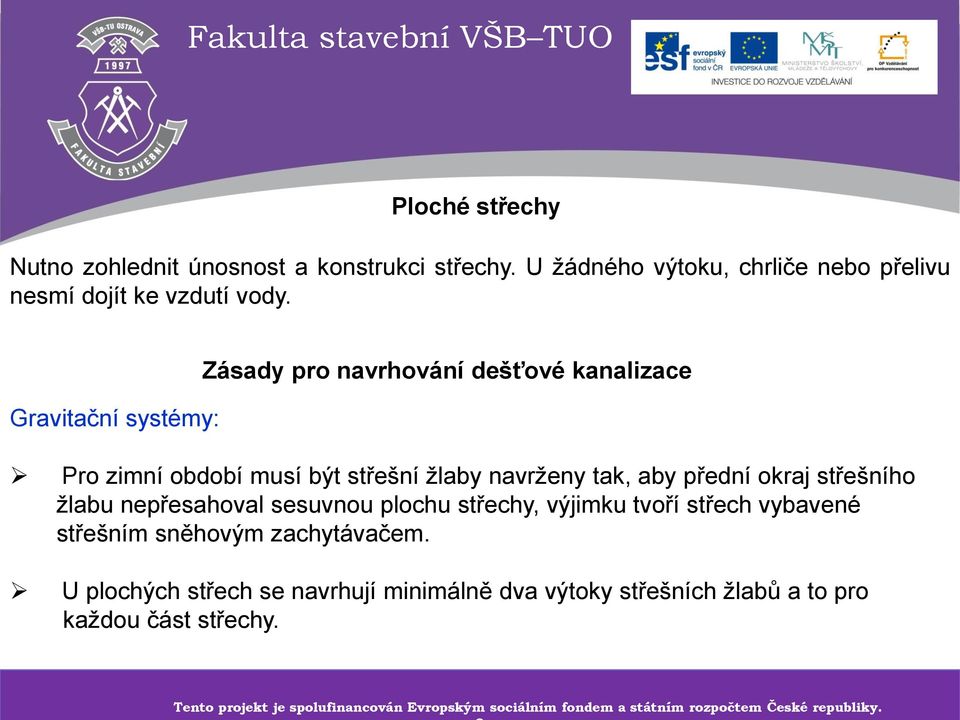

9 Ploché střechy Nutno zohlednit únosnost a konstrukci střechy. U žádného výtoku, chrliče nebo přelivu nesmí dojít ke vzdutí vody. Gravitační systémy: Zásady pro navrhování dešťové kanalizace Pro zimní období musí být střešní žlaby navrženy tak, aby přední okraj střešního žlabu nepřesahoval sesuvnou plochu střechy, výjimku tvoří střech vybavené střešním sněhovým zachytávačem. U plochých střech se navrhují minimálně dva výtoky střešních žlabů a to pro každou část střechy. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 9

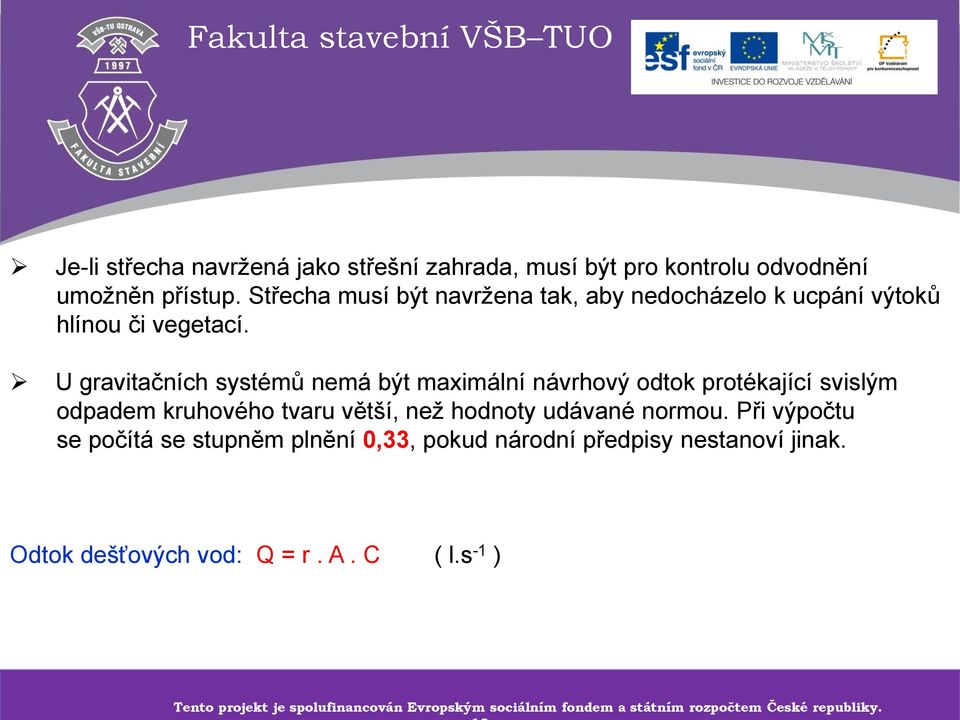

10 Je-li střecha navržená jako střešní zahrada, musí být pro kontrolu odvodnění umožněn přístup. Střecha musí být navržena tak, aby nedocházelo k ucpání výtoků hlínou či vegetací. U gravitačních systémů nemá být maximální návrhový odtok protékající svislým odpadem kruhového tvaru větší, než hodnoty udávané normou. Při výpočtu se počítá se stupněm plnění 0,33, pokud národní předpisy nestanoví jinak. Odtok dešťových vod: Q = r. A. C ( l.s -1 ) Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 10

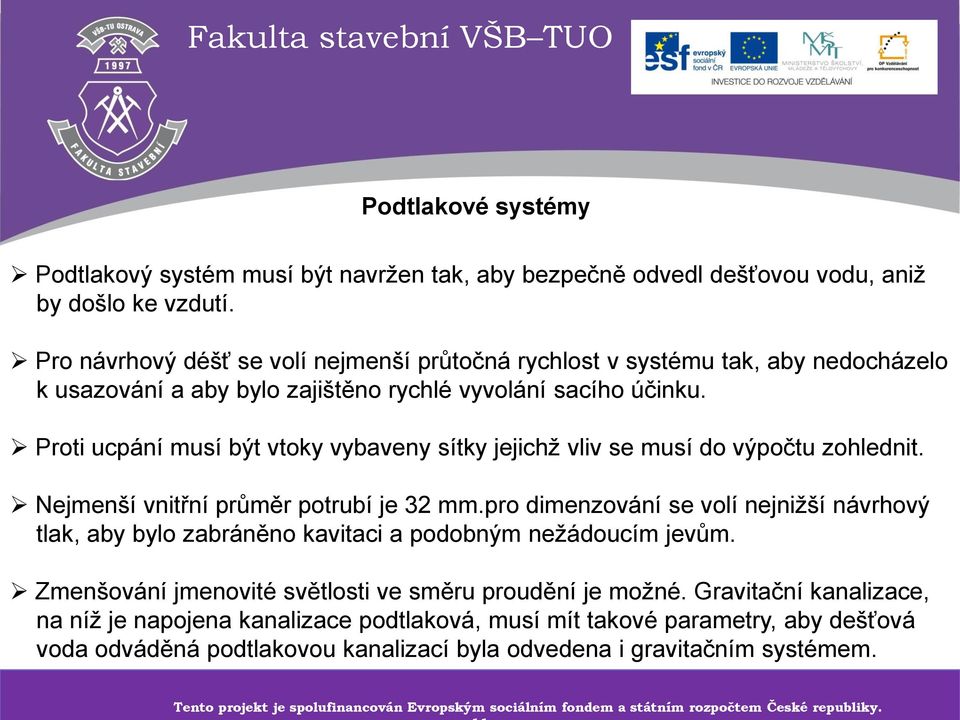

11 Podtlakové systémy Podtlakový systém musí být navržen tak, aby bezpečně odvedl dešťovou vodu, aniž by došlo ke vzdutí. Pro návrhový déšť se volí nejmenší průtočná rychlost v systému tak, aby nedocházelo k usazování a aby bylo zajištěno rychlé vyvolání sacího účinku. Proti ucpání musí být vtoky vybaveny sítky jejichž vliv se musí do výpočtu zohlednit. Nejmenší vnitřní průměr potrubí je 32 mm.pro dimenzování se volí nejnižší návrhový tlak, aby bylo zabráněno kavitaci a podobným nežádoucím jevům. Zmenšování jmenovité světlosti ve směru proudění je možné. Gravitační kanalizace, na níž je napojena kanalizace podtlaková, musí mít takové parametry, aby dešťová voda odváděná podtlakovou kanalizací byla odvedena i gravitačním systémem. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 11

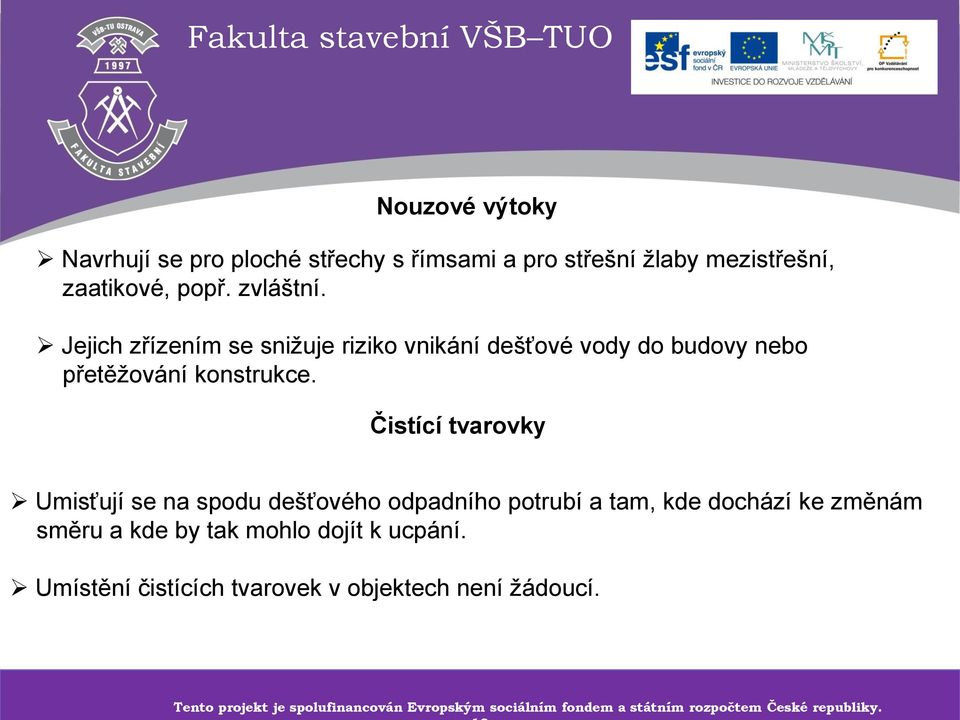

12 Nouzové výtoky Navrhují se pro ploché střechy s římsami a pro střešní žlaby mezistřešní, zaatikové, popř. zvláštní. Jejich zřízením se snižuje riziko vnikání dešťové vody do budovy nebo přetěžování konstrukce. Čistící tvarovky Umisťují se na spodu dešťového odpadního potrubí a tam, kde dochází ke změnám směru a kde by tak mohlo dojít k ucpání. Umístění čistících tvarovek v objektech není žádoucí. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 12

13 Svodná potrubí dešťové kanalizace Svodná potrubí dešťové kanalizace nesmí mít jmenovitou světlost menší než svislá potrubí a než je DN 100. U společných svodných ( odvádějí splaškovou i dešťovou kanalizaci dohromady ) potrubí musí být dešťové vody odděleny pomocí zápachových uzávěrek tak, aby nemohlo dojít k obtěžování plynem z kanalizace, přičemž zápachové uzávěrky musí být snadno přístupné, musí umožnit odstranění případné ucpávky a musí zamezit ztrátám vody vysušením v období sucha. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 13

14 Napojení dešťových vod z ploché střechy nebo balkónu: - Národní a místní předpisy to nezakazují - Napojení je přes zápachovou uzávěru - Splaškový odpad má DN minimálně DN100 a má dostačující kapacitu - Dešťový odtok nepřesáhne 1,0 ( l.s -1 ) Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 14

15 Dešťová potrubí Pokud se ve vodorovných, nebo téměř vodorovných úsecích navrhuje rozšíření profilu, provede se návrh tak, aby nemohlo dojít k vytvoření vzduchové kapsy. Při prostupu potrubí vnější stěnou, musí být prostup vodotěsný. Zabetonování dešťového potrubí do nosných částí konstrukce budovy, vyjma stropů, není vhodné. Potrubí vedené v potrubních drážkách nebo kanálech musí být přístupná kontrole a údržbě. Potrubí je vhodné posoudit na vliv vnitřního orosování. Je-li objekt projektován do oblastí s vysokými a častými mrazy, je žádoucí pro střešní žlaby navrhnout přídavné vytápění. Projektant musí zohlednit případné zatížení střešní konstrukce zařízením odvádějícím dešťovou vodu tak, aby nedošlo k zadržování dešťové vody na střeše. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 15

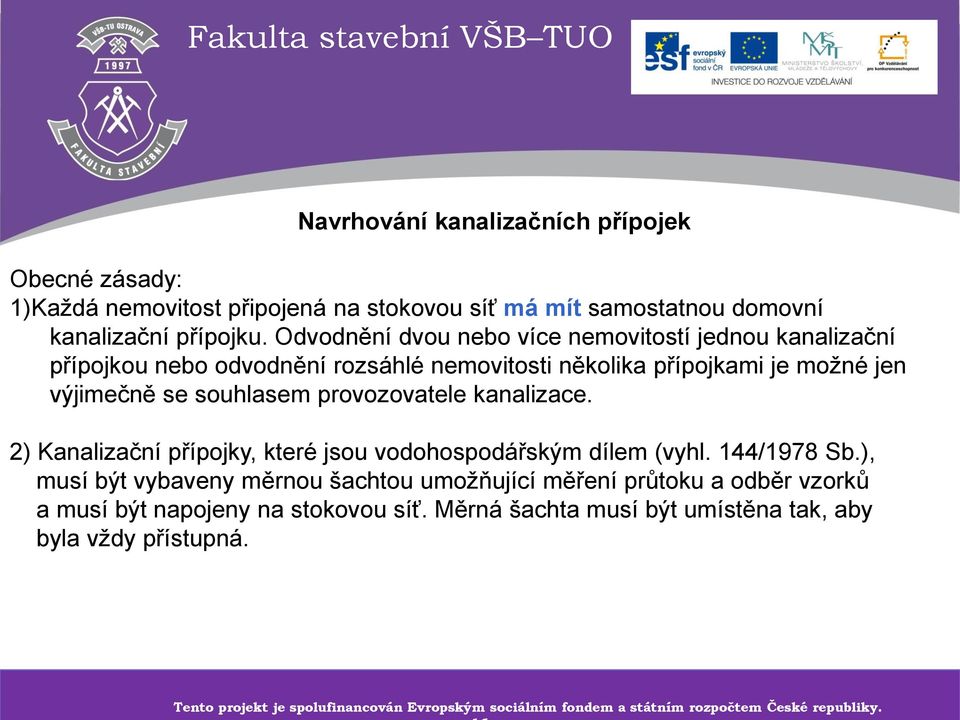

16 Navrhování kanalizačních přípojek Obecné zásady: 1)Každá nemovitost připojená na stokovou síť má mít samostatnou domovní kanalizační přípojku. Odvodnění dvou nebo více nemovitostí jednou kanalizační přípojkou nebo odvodnění rozsáhlé nemovitosti několika přípojkami je možné jen výjimečně se souhlasem provozovatele kanalizace. 2) Kanalizační přípojky, které jsou vodohospodářským dílem (vyhl. 144/1978 Sb.), musí být vybaveny měrnou šachtou umožňující měření průtoku a odběr vzorků a musí být napojeny na stokovou síť. Měrná šachta musí být umístěna tak, aby byla vždy přístupná. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 16

17 Napojení kanalizačních přípojek 1) Kanalizační přípojka se smí připojit na stoku jen do určené stokové (obvykle zaslepené) vložky a odbočky nebo místa určeného provozovatelem kanalizace. 2) Kanalizační přípojky do DN 200 včetně přípojek od dešťových vpustí, se připojují situačně na stoky v úseku mezi šachtami pod úhlem 45 0 až ) Výškově se u neprůlezných stok přípojky zaúsťují do horní poloviny profilu stoky, u průlezných a průchozích stok se zaúsťují dnem v úrovni hladiny průměrného bezdeštného průtoku nebo do stávající vložky. 3) Nejmenší DN je DN 150. Při DN větší jak DN 200 je nutno projekt doložit hydrotechnickým výpočtem. 4) Nejmenší dovolený sklon kanalizační přípojky DN 200 je 10 a pro DN 150 je 20. Největší dovolený sklon kanalizační přípojky je ) Kanalizační přípojka má být co nejkratší, v jednotném sklonu, v přímém směru a kolmá na stoku a stejného profilu. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 17

18 6) Území nad kanalizační přípojkou v šířce 0,75 (m) od osy potrubí na obě strany nesmí být zastavěné, ani osazené stromy. 7) Přípojky do DN 200 se mohou výjimečně zaústit do vstupních šachet koncových šachet, do průběžných šachet jen se souhlasem provozovatele kanalizace. 8) Kanalizační přípojky o DN 250 a více se zaúsťují do stok ve vstupních spojných šachtách nebo ve spojných komorách. 9) Ve zvláštních případech, např. při velkém výškovém rozdílu mezi přípojkou a stokou v místě napojení nebo v případě vysoké hladiny podzemní vody, lze po dohodě s provozovatelem kanalizace na přípojce provést spadišťovou šachtu nebo spádový stupeň ve vstupní šachtě. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 18

19 Projektová dokumentace kanalizační přípojky 1) Situace přípojky 1 : 1000, 1 : 500, 1 : ) Půdorys přípojky a hlavního svodu v přiměřeném měřítku, zpravidla 1 : 100, 1 : 50 s uvedením světlosti, materiálu a sklonu potrubí. 3) Podélný profil přípojky a hlavního svodu k zaústění do stoky v přiměřeném měřítku, zpravidla 1 : 100, 1 : 50 s udáním nadmořských výšek. 4) Úroveň podzemních podlaží a přilehlého odvodňovaného terénu. 5) Úroveň a situování přilehlých, především vodohospodářských objektů (studní, septiků, žump). Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 19

20 Použitá literatura a materiály [ 1] ČSN EN Vnitřní kanalizace-gravitační systémy,část 3: Odvádění dešťových vod ze střech - Navrhování a výpočet [ 2]: ČSN Vnitřní kanalizace [ 3]: ČSN Stokové sítě a kanalizační přípojky Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 20
