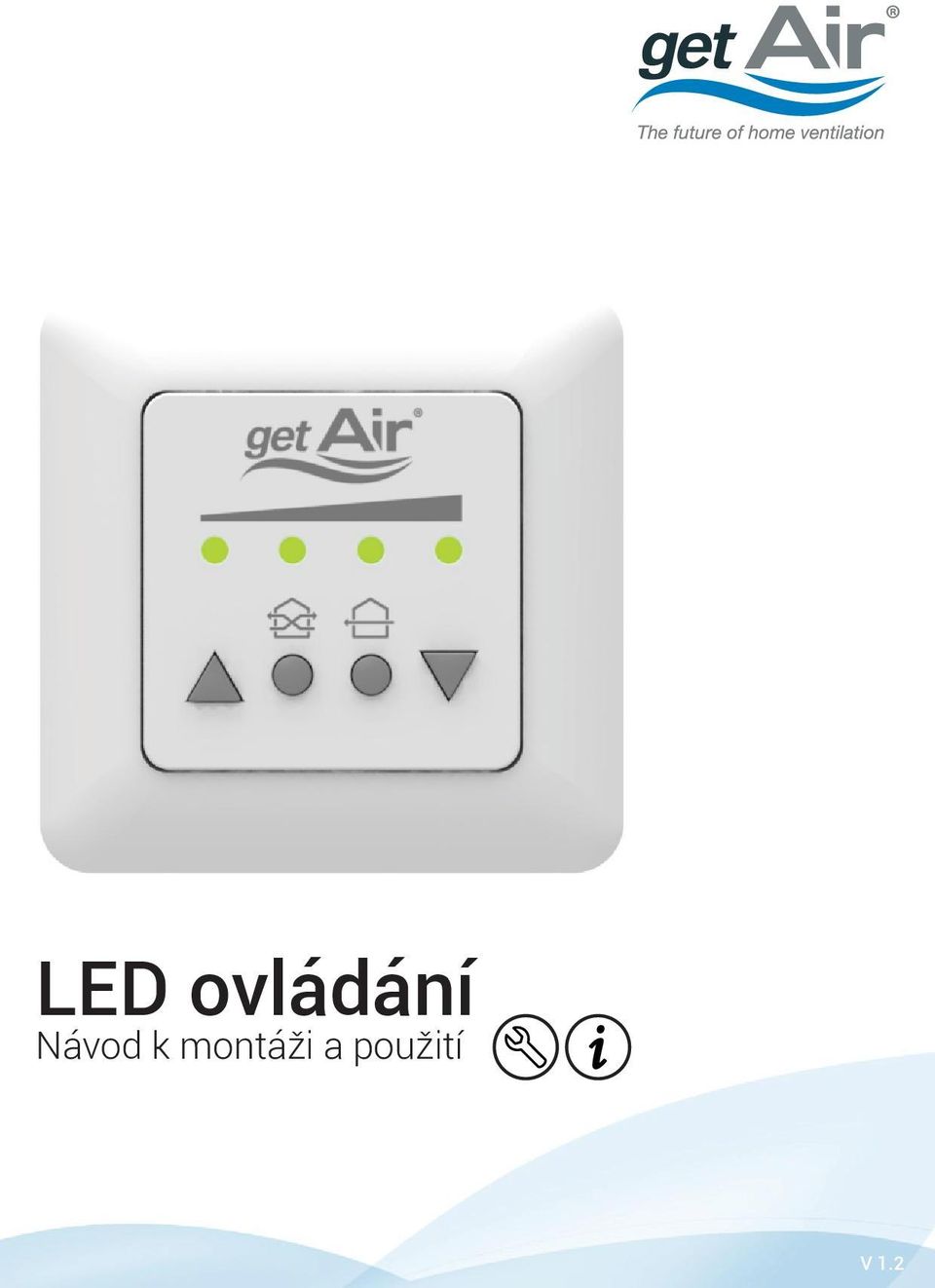

1 LED ovládání Návod k montáži a použití V 1.2

2 getair GmbH & Co. KG Krefelder Straße Mönchengladbach Německo Web:

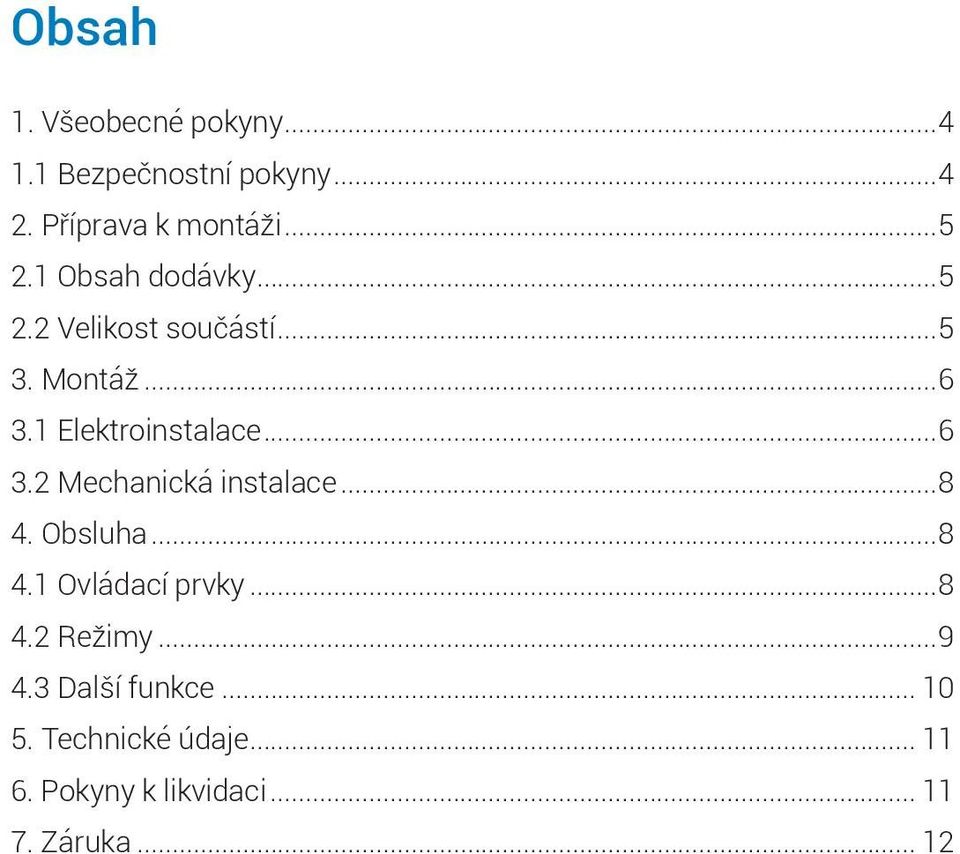

3 Obsah 1. Všeobecné pokyny Bezpečnostní pokyny Příprava k montáži Obsah dodávky Velikost součástí Montáž Elektroinstalace Mechanická instalace Obsluha Ovládací prvky Režimy Další funkce Technické údaje Pokyny k likvidaci Záruka... 12

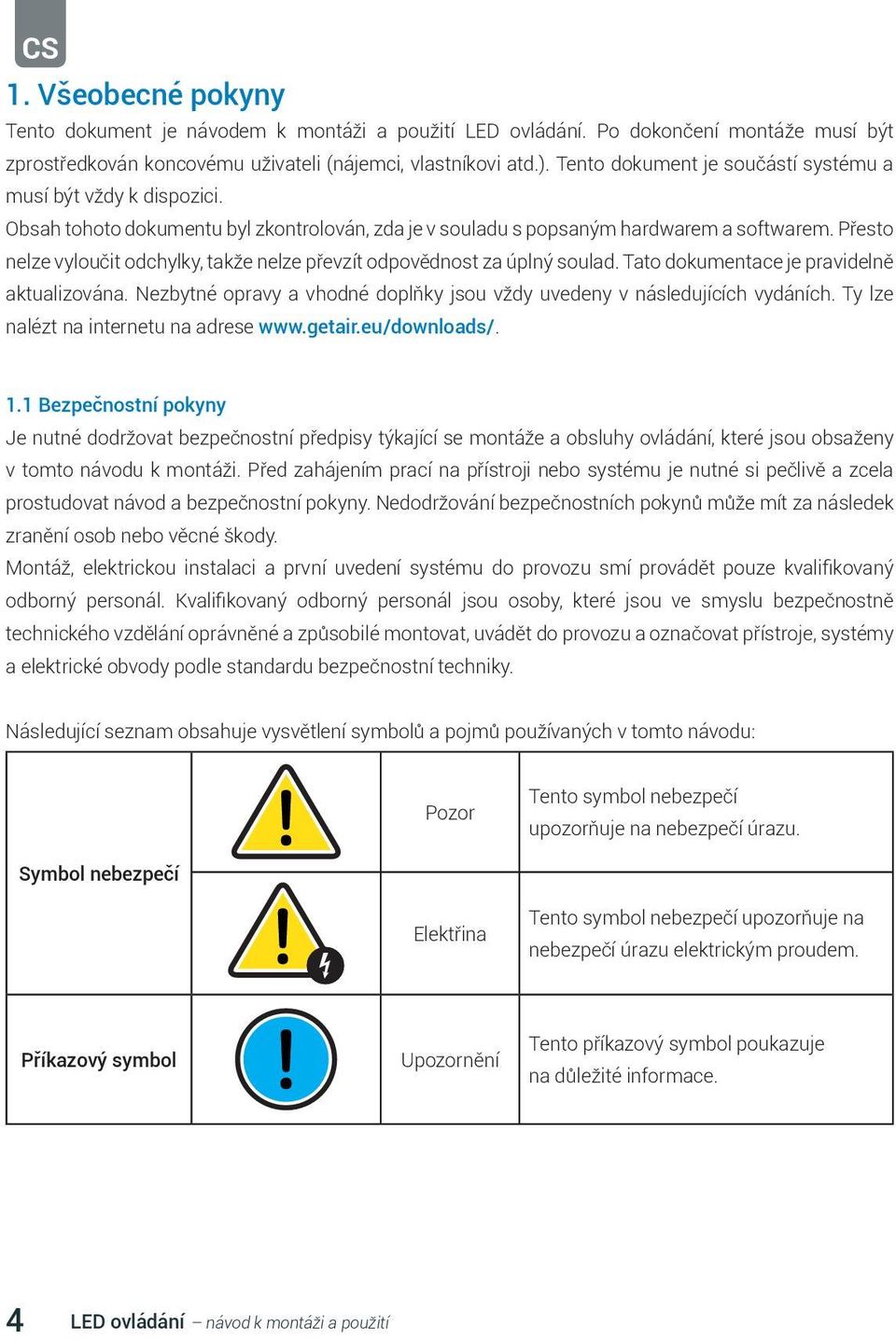

4 CS 1. Všeobecné pokyny Tento dokument je návodem k montáži a použití LED ovládání. Po dokončení montáže musí být zprostředkován koncovému uživateli (nájemci, vlastníkovi atd.). Tento dokument je součástí systému a musí být vždy k dispozici. Obsah tohoto dokumentu byl zkontrolován, zda je v souladu s popsaným hardwarem a softwarem. Přesto nelze vyloučit odchylky, takže nelze převzít odpovědnost za úplný soulad. Tato dokumentace je pravidelně aktualizována. Nezbytné opravy a vhodné doplňky jsou vždy uvedeny v následujících vydáních. Ty lze nalézt na internetu na adrese Bezpečnostní pokyny Je nutné dodržovat bezpečnostní předpisy týkající se montáže a obsluhy ovládání, které jsou obsaženy v tomto návodu k montáži. Před zahájením prací na přístroji nebo systému je nutné si pečlivě a zcela prostudovat návod a bezpečnostní pokyny. Nedodržování bezpečnostních pokynů může mít za následek zranění osob nebo věcné škody. Montáž, elektrickou instalaci a první uvedení systému do provozu smí provádět pouze kvalifikovaný odborný personál. Kvalifikovaný odborný personál jsou osoby, které jsou ve smyslu bezpečnostně technického vzdělání oprávněné a způsobilé montovat, uvádět do provozu a označovat přístroje, systémy a elektrické obvody podle standardu bezpečnostní techniky. Následující seznam obsahuje vysvětlení symbolů a pojmů používaných v tomto návodu: Pozor Tento symbol nebezpečí upozorňuje na nebezpečí úrazu. Symbol nebezpečí Elektřina Tento symbol nebezpečí upozorňuje na nebezpečí úrazu elektrickým proudem. Příkazový symbol Upozornění Tento příkazový symbol poukazuje na důležité informace. 4 LED ovládání návod k montáži a použití

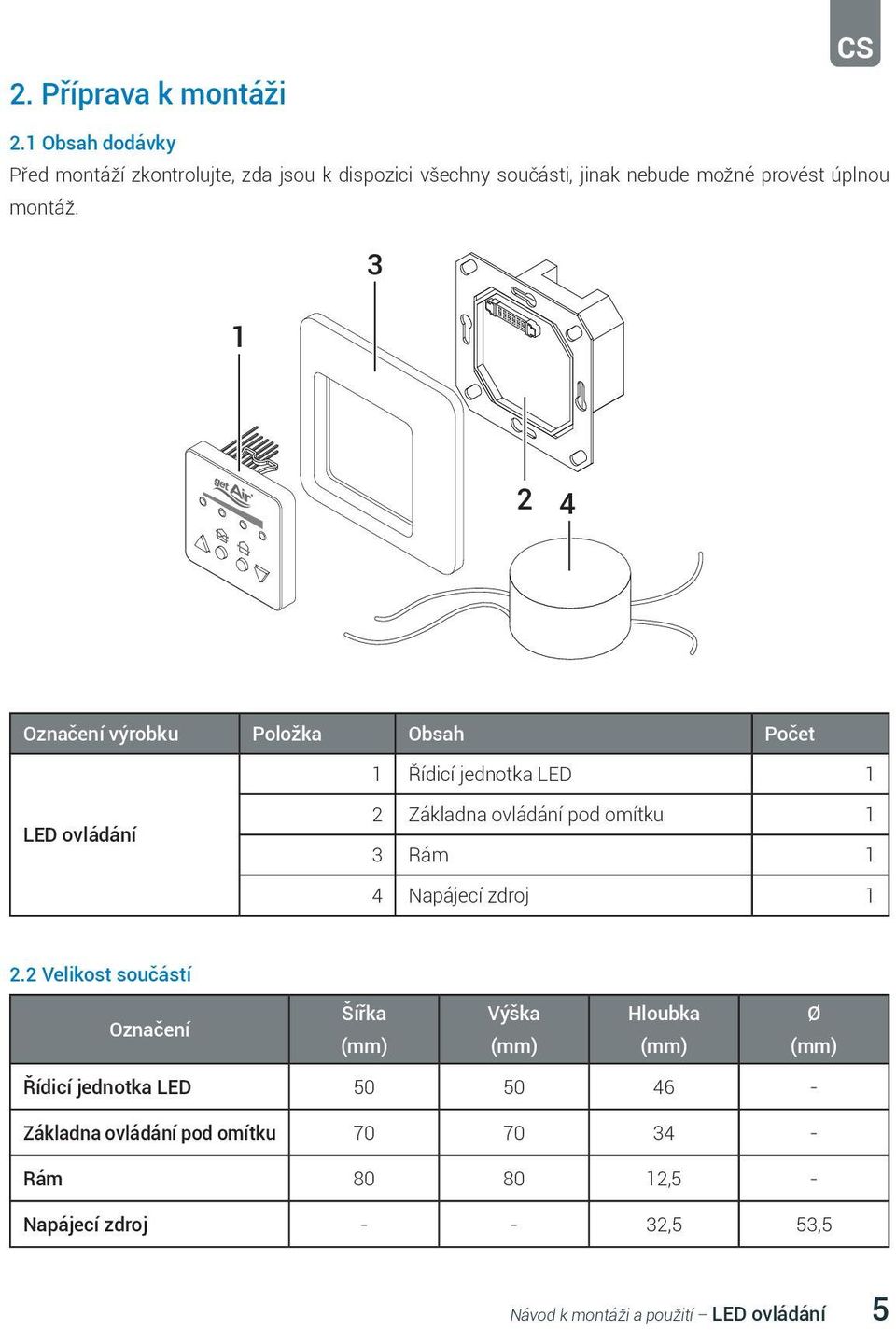

5 2. Příprava k montáži CS 2.1 Obsah dodávky Před montáží zkontrolujte, zda jsou k dispozici všechny součásti, jinak nebude možné provést úplnou montáž Označení výrobku Položka Obsah Počet 1 Řídicí jednotka LED 1 LED ovládání 2 Základna ovládání pod omítku 1 3 Rám 1 4 Napájecí zdroj Velikost součástí Označení Šířka (mm) Výška (mm) Hloubka (mm) Ø (mm) Řídicí jednotka LED Základna ovládání pod omítku Rám ,5 - Napájecí zdroj ,5 53,5 Návod k montáži a použití LED ovládání 5

6 CS 3. Montáž Veškeré montážní práce musí být prováděny při odpojeném síťovém napětí. SmartFan je v zásadě řízen sběrnicovým systémem, to znamená, že vedení lze dále pokládat mezi jednotlivými jednotkami SmartFan. Limitujícím faktorem je v tomto případě maximální délka sběrnicového vedení 1000 m. Vedení, která mají být instalována, musejí být 4pólová. Je doporučeno datové vedení typu LiYY 4 x 0,25 mm². Průřez kabelu vedení musí být stanoven podle délky vedení a bezpečnostně technických specifikací. Napájecí zdroj reguluje napětí 230 V na 12 V. Je možné napájet současně šest jednotek SmartFan. U větších instalací musí být na šest jednotek SmartFan instalován další napájecí zdroj. Další napájecí zdroje lze připojit také přímo k ovládání nebo v případě dlouhých sběrnicových vedení integrovat přímo do sběrnicové sítě. Přitom je důležité věnovat pozornost správnému připojení, protože přepólováním +12 V a kostry se napájecí zdroje mohou poškodit. 3.1 Elektroinstalace +12V (4) Sběrnice B (3) Sběrnice A (2) GND (1) Základna ovládání červená černá Napájecí zdroj 6 LED ovládání návod k montáži a použití

7 Veškeré elektroinstalace musí být provedeny kvalifikovaným elektrikářem. Ujistěte se, že všechny spoje jsou upevněny v souladu s předpisy. CS Odchozí vedení (další jednotka SmartFan) Příchozí vedení GND (1) Bus A (2) Bus B (3) +12 V (4) +12 V (4) Bus B (3) Bus A (2) GND (1) K propojení ovládání s jednotkou SmartFan je nutné na kabel namontovat 4pólový konektor 3,50 mm. Je důležité, aby byl konektor propojen s kabely podle výše zobrazeného uspořádání. Po připojení konektoru k držáku ventilátoru směřují šrouby dolů. Pokud vedení pokračuje k další jednotce SmartFan, je nutné obě žíly stejné barvy namontovat společně do určeného otvoru konektoru. Nesprávné nebo chybné uspořádání vývodů může vést k poškození jednotky ventilátoru. Ovládání Ovládání Ovládání LED ovládání lze umístit na libovolné místo v rámci sběrnicové sítě. Je možné zapojení sériově, do kruhu nebo také do hvězdy. Návod k montáži a použití LED ovládání 7

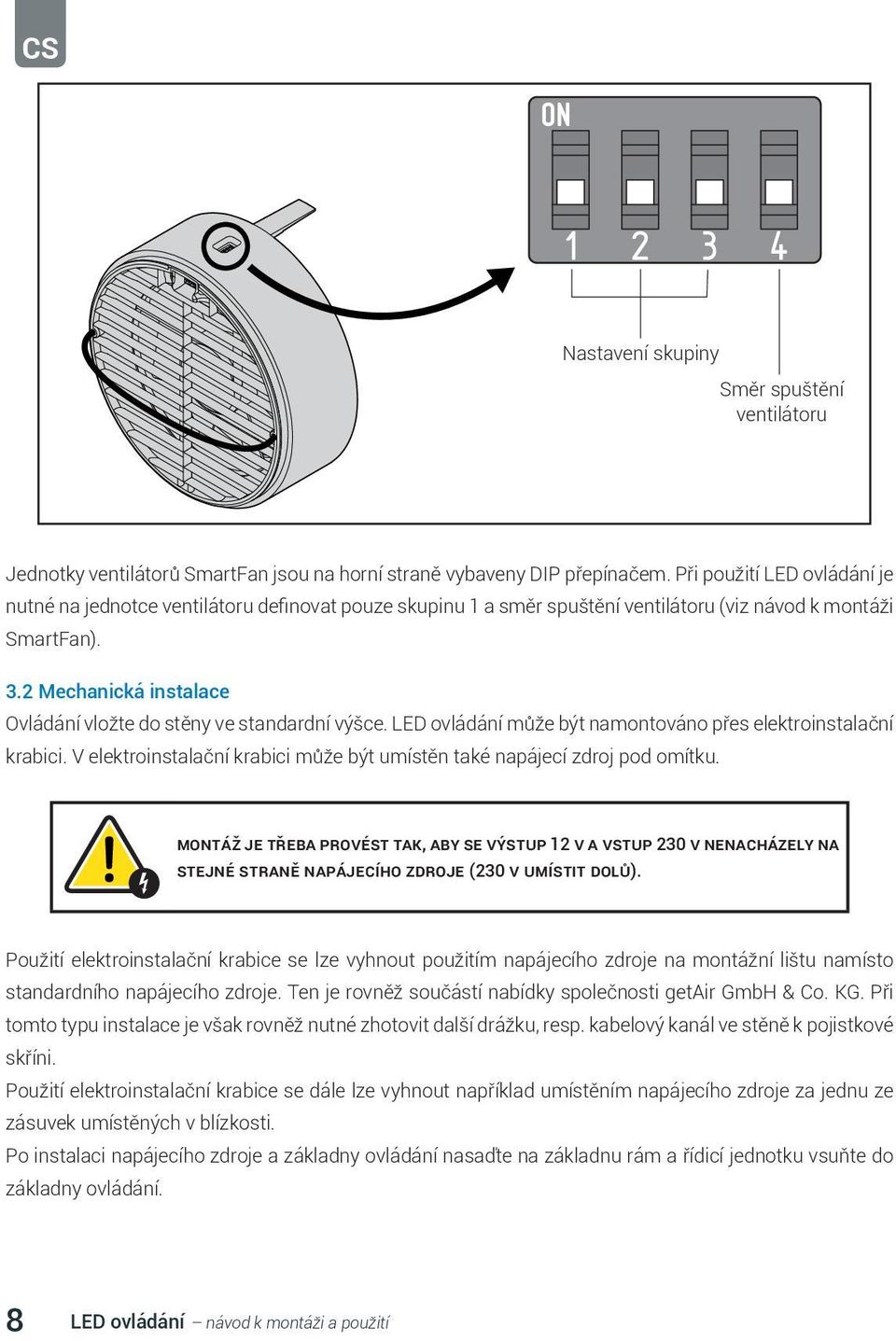

8 CS Nastavení skupiny Směr spuštění ventilátoru Jednotky ventilátorů SmartFan jsou na horní straně vybaveny DIP přepínačem. Při použití LED ovládání je nutné na jednotce ventilátoru definovat pouze skupinu 1 a směr spuštění ventilátoru (viz návod k montáži SmartFan). 3.2 Mechanická instalace Ovládání vložte do stěny ve standardní výšce. LED ovládání může být namontováno přes elektroinstalační krabici. V elektroinstalační krabici může být umístěn také napájecí zdroj pod omítku. Montáž je třeba provést tak, aby se výstup 12 V a vstup 230 V nenacházely na stejné straně napájecího zdroje (230 V umístit dolů). Použití elektroinstalační krabice se lze vyhnout použitím napájecího zdroje na montážní lištu namísto standardního napájecího zdroje. Ten je rovněž součástí nabídky společnosti getair GmbH & Co. KG. Při tomto typu instalace je však rovněž nutné zhotovit další drážku, resp. kabelový kanál ve stěně k pojistkové skříni. Použití elektroinstalační krabice se dále lze vyhnout například umístěním napájecího zdroje za jednu ze zásuvek umístěných v blízkosti. Po instalaci napájecího zdroje a základny ovládání nasaďte na základnu rám a řídicí jednotku vsuňte do základny ovládání. 8 LED ovládání návod k montáži a použití

9 4. Obsluha CS 4.1 Ovládací prvky LED diody LED diody signalizují vybraný stupeň ventilátoru. 2 Šipka nahoru Zvyšuje stupeň ventilátoru, příp. zapíná systém. 3 Režim Eko Přepne systém do režimu rekuperace tepla. LED diody se rozsvítí zeleně. 4 Režim provětrávání Přepne systém na provětrávání. LED diody se rozsvítí modře. 5 Šipka dolů Snižuje stupeň ventilátoru, příp. vypíná systém. 4.2 Režimy Režim Eko Systém mění dvakrát v 70 sekundovém intervalu směr dopravy vzduchu, takže je zajištěna rekuperace tepla. Je-li tento režim aktivní, LED diody svítí zeleně. Režim provětrávání Systém běží nepřetržitě v jednom směru, aby se umožnilo rychlé provětrávání obytné jednotky. V tomto případě není rekuperace tepla možná. Je-li tento režim aktivní, LED diody svítí modře. Návod k montáži a použití LED ovládání 9

10 CS 4.3 Další funkce Změna směru provětrávání Chcete-li změnit směr spuštění jednotek SmartFan v režimu provětrávání, stiskněte současně levé trojúhelníkové a kulaté tlačítko. LED diody to potvrdí blikáním. Chcete-li změnit směr spuštění na opačný, stiskněte současně pravé trojúhelníkové a kulaté tlačítko. Rovněž to bude potvrzeno rozsvícením LED diod. Ukazatel výměny filtru Pokud se má provést výměna filtru, blikají obě prostřední LED diody trvale. Po výměně filtru jej lze potvrdit a vynulovat vnitřní počitadlo stisknutím obou prostředních kulatých tlačítek současně. Optimální doba do výměny filtru se může lišit podle místních vlivů okolního prostředí. 10 LED ovládání návod k montáži a použití

11 5. Technické údaje CS Provozní napětí [V] 12 (st) Příkon [W] 2 Řídicí výstup Softwarová třída RS 485 AB A Přípustná provozní teplota [ C] Typ krytí IP 40 Stupeň znečištění 2 Rozměry [mm] Barva 50 x 50 x 46 (bez rámu) Bílá Shoda 6. Pokyny k likvidaci Obal zlikvidujte podle typu materiálu. Likvidace elektrických zařízení a baterií do komunálního odpadu je přísně zakázána. Chcete-li se s přístrojem rozloučit, zlikvidujte jej v souladu s platnými vnitrostátními předpisy. Informace vám sdělí obecní úřad. Návod k montáži a použití LED ovládání 11

12 CS 7. Záruka Společnost getair GmbH & Co. KG poskytuje na ovládání záruku dva roky. Nárok vyplývající ze záruky zaniká v těchto případech: Škody byly způsobeny nevhodnou nebo nesprávnou manipulací a použitím nebo nedodržením návodu k montáži a použití. Byly použity součásti nebo díly příslušenství, které nebyly doporučeny, schváleny nebo uvolněny firmou getair GmbH & Co. KG. Byly provedeny změny nebo přestavby ventilačního systému SmartFan. Ve ventilačním systému SmartFan nejsou používány originální náhradní díly výrobce. Škody jsou způsobené vlivem vyšší moci nebo okolního prostředí. Škody vznikly v důsledku chemických nebo elektrochemickým účinků kapalin a plynů. Mimo území Německa platí vnitrostátní záruční ustanovení země, ve které je systém prodáván. Obraťte se prosím na prodejce ve své domovské zemi. Reklamace Dodávku po obdržení zkontrolujte oproti dodacímu listu, zda je úplná a nedošlo k jejímu poškození při přepravě. Chybějící položky reklamujte do čtyř týdnů u svého dodavatele. Dokumentace V této dokumentaci je popsána funkce standardního rozsahu. Z důvodů přehlednosti nelze vzít v úvahu všechny myslitelné případy instalace, montáže, provozu, údržby a servisu. Obrázky v této dokumentaci se mohou od vzhledu výrobku, který jste si zakoupili, nepatrně lišit. I přes tento detailní rozdíl zůstává zachována totožná funkce. Servis S žádostí o technické poradenství se obraťte na svého dodavatele, prodejce nebo naše servisní pracovníky. 12 LED ovládání návod k montáži a použití

13 Poznámky CS Návod k montáži a použití LED ovládání 13

14 Zdroj obrázku: getair GmbH & Co. KG 2015 Práva k veškerému obsahu: getair GmbH & Co. KG 2015 Změny vyhrazeny. Všechny údaje jsou bez záruky. Dotisk, resp. kopírování této dokumentace, a to i částečně, elektronickými i mechanickými prostředky, vyžaduje výslovný písemný souhlas. Neodpovídáme za chyby tisku.
