LEKCE 7. Interpretace 13 C NMR spekter. Využití 2D experimentů. Zpracování, výpočet a databáze NMR spekter (ACD/Labs, Topspin, Mnova) ppm
|
|
- Kateřina Marešová
- před 6 lety
- Počet zobrazení:
Transkript
1 LEKCE 7 Interpretace 13 C MR spekter Využití 2D experimentů ppm ppm Zpracování, výpočet a databáze MR spekter (ACD/Labs, Topspin, Mnova)
2 Interpretace 13 C MR spekter rozsah chemických posunů: ppm vzhledem k většímu rozsahu lépe rozlišitelné než 1 spektra chemické posuny závisí více na hybridizaci daného C (sp 3 < sp <sp 2 ) než na povaze sousedních skupin C=O v ketonech Aromatika, alkeny Alifatické C 3, C 2, C Alkyny C=O kyselin, aldehydů, esterů TMS ppm
3 Interpretace 13 C MR spekter Přirozené zastoupení: 13 C: 1.11% ( 1 : 99.98%) Citlivost: 13 C, ( 1 ) 4 (13C) 1 je 64x citlivější jen z důvodu 1 je tedy 6400x citlivější, měření na více scanů interakce 13 C - 13 C nepozorovatelné (1:10000) interakce 1-13 C komplikují vzhled spektra užití dekaplinku (saturace, vyrovnání obsazenosti hladin) odstranění interakce s protony 90 detekce 13 C: t D1 1 : ozařování dekapling
4 Interpretace 13 C MR spekter - dekaplink 90 detekce 13 C: t D1 1 : ozařování dekapling Intenzity signálů v dekaplovaném spektru nejsou úměrné počtu odpovídajících jader C!!! vzhledem k OE dochází až na 200% navýšení intenzity signálu: OE = 1+ C během následných pulsů se spinový systém není schopen dostat do rovnováhy (T 1 relaxace) oba efekty se nejvíc projevují na nízké intenzitě kvartérních uhlíků
5 J interakce v 13 C 1 J interakce v 13 C 2 CCl 4 13 C spektrum 13 C spektrum počet čar v multipletu 2 n I +1 deuterované rozpouštědlo I = 1 CCl 3 CDCl 3 C 2 Cl 2 CD 2 Cl 2 C 3 Cl (CD 3 ) 2 SO
6 13 C spektra ( 1 dekaplink) nedekaplovaná: zachování multiplicity, ale značné snížení intenzity OC 3 C 3 C 3 dekaplovaná: odstranění interakce s protony, přehlednější spektrum, zvýšení intenzity signálů C 3 O O O
7 APT (attached proton test) Využívá přenosu polarizace přes 1 J(C,). Předpoklad: 1 J(C,) jsou podobné a hodnota t D je nastavena na 1 / J. Modulace amplitudy C C 2,3 C C 3 1 J(C,) je závislá na hybridizaci: ethan ethylen acetylen 1 J(C,) [z] hybridizace sp 3 sp 2 sp
8 13 C spektra dekaplovaná: odstranění interakce s protony, přehlednější spektrum, zvýšení intenzity signálů OC 3 J-modulovaná (APT): podle počtu připojených protonů pozitivní (C, C 2 ) nebo negativní (C, C 3 ) amplituda C, C 3 C, C 2 C 3 O O O
9 DEPT (Distortionles Enhancement by Polarization Transfer) Využití přenosu polarizace (předání polarizace citlivého jádra ( 1 ) méně citlivému ( 13 C)). Editace signálů dle posledního pulsu získáme separátní spektra pro primární (C 3 ), sekundární (C 2 ), a terciární (C) uhlíky. Měří se 3 experimenty pro různé hodnoty úhlu (45, 90, 135) přenos polarizace 13 C: 1/2J 1/2J : 1/2J { 1 }
10 DEPT - závislosti intenzit signálů na úhlu 1 pulsu C C 2 C 3 orst Friebolin: Basic One- and Two-Dimensional MR Spectroscopy, Wiley VC, 2005
11 DEPT 13 C dec. C, C, C 2 a C 3 DEPT 45 C, C 2 a C 3 DEPT 90 C DEPT 135 C + C 3 C 2 orst Friebolin: Basic One- and Two-Dimensional MR Spectroscopy, Wiley VC, 2005
12 Možnosti zpracování spekter na VŠCT: Topspin (Bruker Biospin) Možnost instalace ve vaší laboratoři!!!
13 Mnova MR (dříve MestRe-C) K dispozici 45denní zkušební verze; plnohodnotná verze je zpoplatněná.
14 ACD/LABS ACD MR Processor: Možnost importu dat naměřených na VŠCT. Zpracování a analýza 1D a 2D spekter. a VŠCT je dostupná celoškolní licence MR Manager SUITE. Součástí tohoto balíčku jsou kromě 1D a 2D MR procesoru i prediktory C,,, F a P MR spekter a databáze. Instalační soubory pro celoškolní licenci ACD/Labs v. 12 naleznete po připojení k serveru \\habr\install\aplikace Možnost stažení akademické verze ze stránek výrobce: (
15 ACD MR Predictor: Rychlá a přesná předpověď 1, 13 C, 15, 19 F a 31 P MR spekter, chemických posunů a interakčních konstant. Výpočet 2D experimentů (COSY, ETCOR, TOCSY, MQC/MBC/SQC). ACD MR Manager: ACD MR DB: ACD V LABORATOŘI MR: MR Manager Suite Umožňuje import, zpracování a interpretaci 1D MR dat a tvorbu databází experimentálních dat. Databáze obsahuje množství struktur a chemických posunů. ( 1 : struktur, 13 C: struktur, 15 : struktur, 19 F: struktur, 31 P: struktur.) Aldrich MR Library for ACD/Labs: Databáze obsahuje a 13 C chemických stuktur.
16 Kompletní přiřazení signálů složitější molekuly COSY: 1 1 korelace (přes 2-4 vazby) MQC: 1-13 C korelace (přes 1vazbu) MBC: 1-13 C ( 15 ) korelace (přes 2-4 vazby)
17 1 spektrum
18 COSY: 1 1 korelace (přes 2-4 vazby) ppm Interpretace: diagonála - píky původního 1D spektra mimodiagonální píky (krospíky) indikují spin-spinovou interakci mezi jádry (J = 3-15 z) interpretace: od krospíku se vede horizontální a vertikální linie, průsečíky na diagonále určují pozici interagujících jader ppm
19 APT (attached protone test)
20 MQC: 1-13 C korelace (přes 1vazbu) epřímá detekce: excitace 1, přenos polarizace na X jádro, detekce 1 zvýšení citlivosti jader s nízkým Experimenty MQC nebo SQC poskytují korelace jader 1 s X jádry ( 13 C, 15 ) přímo na ně vázanými, přenos magnetizace se děje tedy přes jedno vazebnou interakční konstantu J X. 1 J C 1 J C R C C C Ve spektrech se objeví pouze X jádra, která mají přímo vázaný atom 1. elze využít pro identifikaci kvarterních uhlíků!!!
21 MQC: 1-13 C korelace (přes 1vazbu) Interpretace: asymetrické spektrum (na rozdíl od COSY) krospíky indikují přímé 1-13 C interakce interpretace: od krospíku se vede horizontální a vertikální linie, průsečíky na osách určují pozice interagujících jader
22 MBC: 1-13 C korelace (přes 2-4 vazby) Experiment MBC koreluje jádra 1 s jádry X ( 13 C, 15 ) přes dvě nebo tři vazby (interakce dalekého dosahu). Přenos magnetizace se děje přes tří/dvou vazebnou interakční konstantu J X. 3 J C 2 J C C C C a rozdíl od MQC můžeme identifikovat X jádra, které nemají přímo vázaný atom 1, např. kvarterních uhlíků. Ve spektru se objeví i interakce ostatních X jader s atomy 1 vzdálené o tři/dvě vazby. Využití při přiřazování aromatických systémů: 1 J(C,): 160 z 2 J(C,): -3.4 až 1.6 z Alifatické systémy: nejednoznačné výsledky vzhledem k většímu rozsahu interakčních konstant 2,3 J(C,) R 3 J(C,): 5.0 až 11.1 z 4 J(C,): -0.9 až -2.0 z
23 MBC: 1-13 C korelace (přes 2-4 vazby) ppm ppm Interpretace: nepřímá detekce asymetrické spektrum krospíky indikují interakce 1-13 C přes 2 a 3 vazby (4 vazby) krospíky také s kvarterními uhlíky!!!! od krospíku se vede horizontální a vertikální linie, průsečíky na osách určují pozici interagujících jader někdy nejsou dokonale potlačeny krospíky jednovazebné interakce 1 J(,C)
24 MBC: 1-13 C korelace (přes 2-4 vazby) ppm O C 3 O O O C C ppm
25 MBC: 1-13 C korelace (přes 2-4 vazby) ppm O C 3 O O 5 4 O C C ppm
26 MR dusíku jádro spin (I) el. quadrupol. moment (eq) přiroz. zast. (%) relat. citlivost x x / x / x x C 1/ x 10-2 quadrupoly: jádra s I 1, distribuce náboje není sférická, čím vyšší eq, tím rychlejší relaxace, tím širší čáry, neprojeví se interakce počet spinových stavů (2I+1) quadrupolu 2 a 14 je 3: CDCl 3 v 13 C MR 1:1:1, 4+ v 1 spektru 1:1:1 14 není použitelný pro určování struktury, využitelný pro studium symetrie, mobility a vazebných interakcí 15 vhodný pro určování struktury, ale málo citlivý
27 1-15 MBC 1-15 MBC koreluje jádra 1 s jádry 15 přes dvě nebo tři vazby. Přenos magnetizace se děje přes tří/dvou vazebnou interakční konstantu J. epřímá detekce: excitace 1, přenos polarizace na 15, detekce 1 - zvýšení citlivosti jader s nízkým.
28 Ph MBC 3 9 Ph ipr C 2 Me 2 8 C 2 Me 2

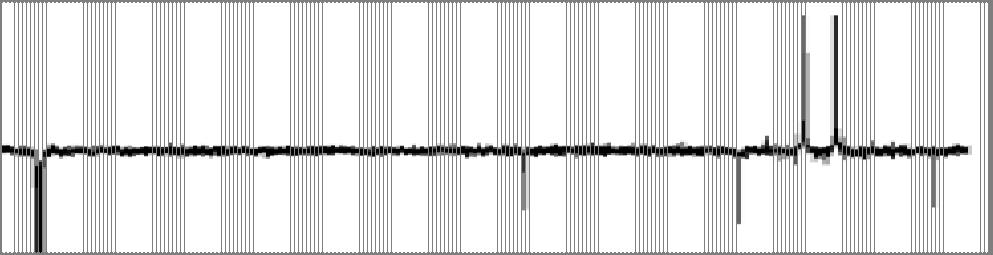

29 MBC k rozlišení 7 a 9 izomerů purinových bazí 2, 8 -C Cl 5 4 C nebo Cl C 3
30 MBC k rozlišení 7 a 9 izomerů purinových bazí 2, 8 -C Cl 5 4 C nebo Cl C 3
