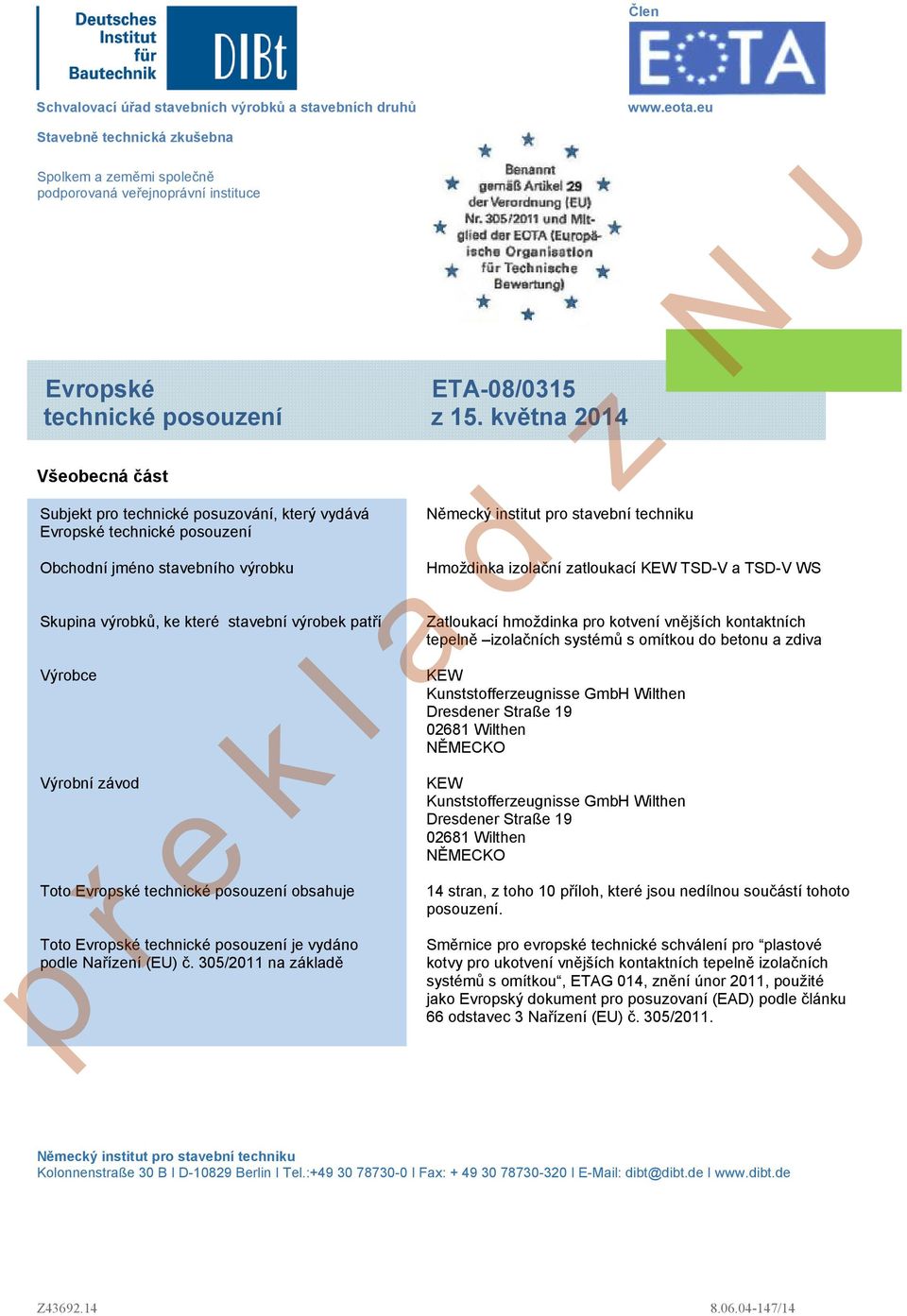

1 Člen Schvalovací úřad stavebních výrobků a stavebních druhů Stavebně technická zkušebna Spolkem a zeměmi společně podporovaná veřejnoprávní instituce Evropské ETA-08/0315 technické posouzení z 15. května 2014 Všeobecná část Subjekt pro technické posuzování, který vydává Evropské technické posouzení Obchodní jméno stavebního výrobku Skupina výrobků, ke které stavební výrobek patří Výrobce Výrobní závod Toto Evropské technické posouzení obsahuje Toto Evropské technické posouzení je vydáno podle Nařízení (EU) č. 305/2011 na základě Německý institut pro stavební techniku Hmoždinka izolační zatloukací KEW TSD-V a TSD-V WS Zatloukací hmoždinka pro kotvení vnějších kontaktních tepelně izolačních systémů s omítkou do betonu a zdiva KEW Kunststofferzeugnisse GmbH Wilthen Dresdener Straße Wilthen NĚMECKO KEW Kunststofferzeugnisse GmbH Wilthen Dresdener Straße Wilthen NĚMECKO 14 stran, z toho 10 příloh, které jsou nedílnou součástí tohoto posouzení. Směrnice pro evropské technické schválení pro plastové kotvy pro ukotvení vnějších kontaktních tepelně izolačních systémů s omítkou, ETAG 014, znění únor 2011, použité jako Evropský dokument pro posuzovaní (EAD) podle článku 66 odstavec 3 Nařízení (EU) č. 305/2011. Německý institut pro stavební techniku Kolonnenstraße 30 B I D Berlin I Tel.: I Fax: I dibt@dibt.de I Z /14

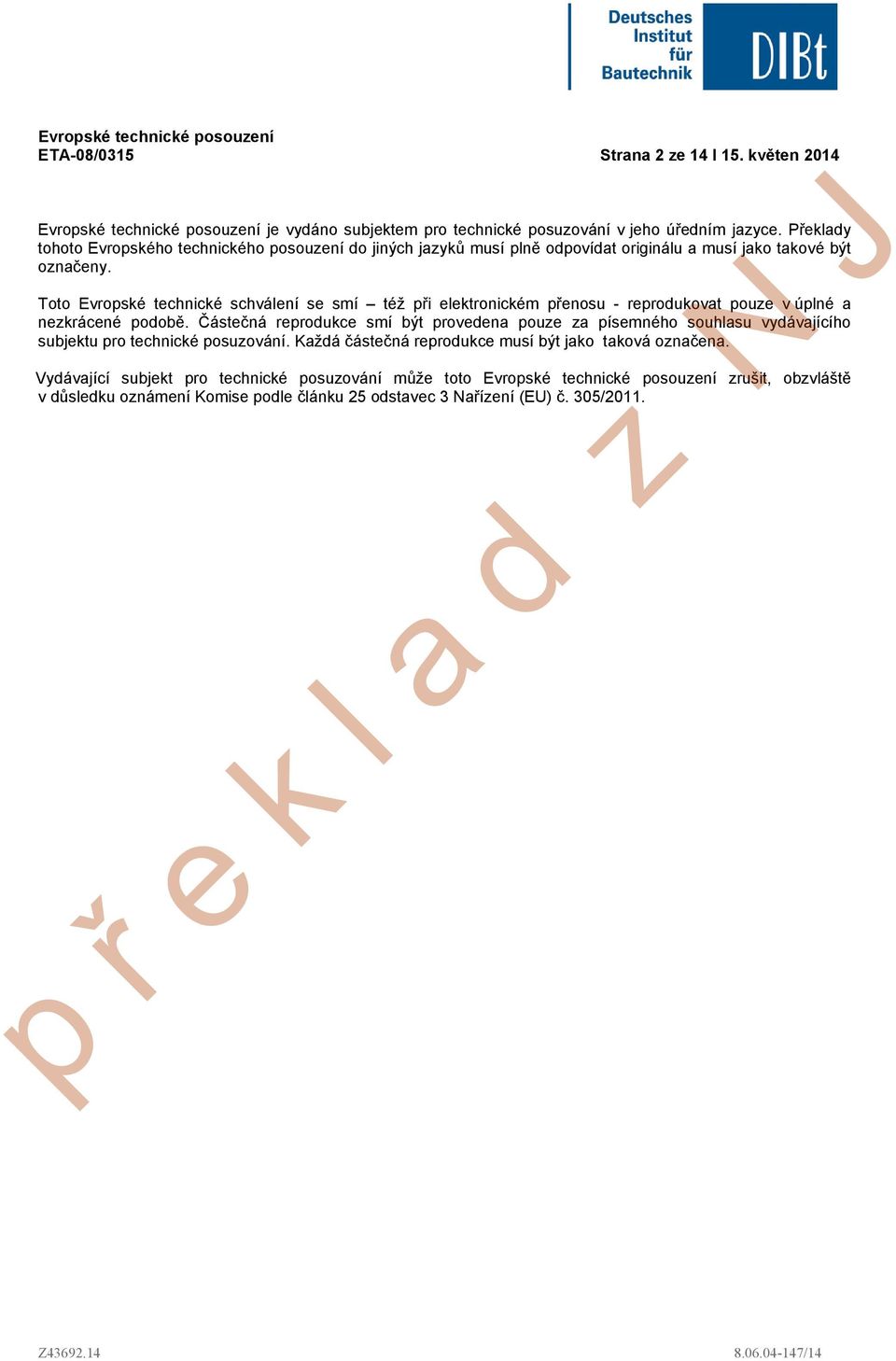

2 Evropské technické posouzení ETA-08/0315 Strana 2 ze 14 I 15. květen 2014 Evropské technické posouzení je vydáno subjektem pro technické posuzování v jeho úředním jazyce. Překlady tohoto Evropského technického posouzení do jiných jazyků musí plně odpovídat originálu a musí jako takové být označeny. Toto Evropské technické schválení se smí též při elektronickém přenosu - reprodukovat pouze v úplné a nezkrácené podobě. Částečná reprodukce smí být provedena pouze za písemného souhlasu vydávajícího subjektu pro technické posuzování. Každá částečná reprodukce musí být jako taková označena. Vydávající subjekt pro technické posuzování může toto Evropské technické posouzení zrušit, obzvláště v důsledku oznámení Komise podle článku 25 odstavec 3 Nařízení (EU) č. 305/2011. Z /14

3 Evropské technické posouzení ETA-08/0315 Strana 3 ze 14 I 15. květen 2014 Specifická část 1 Technický popis výrobku Popis stavebního výrobku se sestává z hmoždinkového pouzdra z polypropylénu a příslušného speciálního hřebu z galvanicky pozinkované oceli nebo nerezové oceli. Typ hmoždinky KEW TSD-V se smí dodatečně kombinovat s izolačními podložkami DSB 90, DSB 110 nebo DSB 140. Hlava speciálního hřebu pro tento typ hmoždinky má dodatečný plastový povlak. Popis výrobku je uveden v příloze A. 2 Specifikace účelu použití podle použitelného Evropského dokumentu pro posuzování Z vlastností uvedených v odstavci 3 lze vycházet pouze tehdy, pokud je hmoždinka používána v souladu s údaji a podmínkami uvedenými v Příloze B. Zkušební metody a metody posuzování, které slouží jako základ tohoto Evropského technického posouzení, vedou k předpokladu doby životnosti této hmoždinky minimálně 25 let. Údaj o době životnosti nemůže být chápán jako záruka výrobce, nýbrž jej lze považovat pouze za pomůcku k výběru správného výrobku s ohledem na očekávanou hospodárně přiměřenou dobu životnosti stavby.. 3 Vlastnosti výrobku a údaje metod jejich posouzení 3.1 Mechanická odolnost a stabilita (BWR 1) Důležité parametry týkající se mechanické odolnosti a stability jsou zahrnuty pod základní požadavek Bezpečnost při užití. 3.2 Bezpečnost při požáru (BWR 2) Nevztahuje se. 3.3 Hygiena, zdraví a životní prostředí (BWR 3) Co se týká nebezpečných látek, mohou výrobky v oblasti platnosti tohoto Evropského technického posouzení podléhat dalším požadavkům (např. realizované evropské legislativy a národních právních a správních předpisů). Pro splnění ustanovení Nařízení (EU) č. 305/2011, musí být stejně tak splněny případně i tyto požadavky. 3.4 Bezpečnost při používání (BWR 4) Základní charakteristika Vlastnost Charakteristické hodnoty pro zatížení tahem viz Příloha C 1 Vzdálenosti hmoždinek a rozměry stavebního dílce viz Příloha B 2 Tuhost talířku viz Příloha C 2 Chování při posunu viz Příloha C 2 Z /14

4 Evropské technické posouzení ETA-08/0315 Strana 4 ze 14 I 15. květen Ochrana proti hluku (BWR 5) Nevztahuje se. 3.6 Úspora energie a tepelná ochrana (BWR 6) Nevztahuje se. 3.7 Udržitelné využívání přírodních zdrojů (BWR 7) Udržitelné využívání přírodních zdrojů nebylo prověřováno. 3.8 Všeobecné aspekty Důkaz trvanlivosti je součástí zkoušení základních charakteristik. Trvanlivost je zajištěna pouze tehdy, pokud jsou zohledněny údaje k účelu použití podle Přílohy B. 4 Použitý systém posuzování a ověřování stálosti vlastností s udáním právních základů Dle rozhodnutí Komise z 27.července 1997 (97/463/ES) (ABI. L 198 z s platí systém posuzování a ověřování stálosti vlastností (AVCP) (viz Příloha V a článek 65 odstavec 2 Nařízení (EU) č. 305/2011) podle následující tabulky. 5 Technické detaily podle použitelného Evropského dokumentu pro posuzování, nutné pro provedení systému posuzování a ověřování stálosti vlastností Technické detaily, které jsou nutné pro provádění systému posuzování a ověřování stálosti vlastností, jsou součástí zkušebního plánu, který je uložen u Německého institutu stavební techniky. Vydáno v Berlíně dne 22. července 2014 Německým institutem stavební techniky Uwe Bender vedoucí oddělení Výrobek Vlastnosti Stupeň nebo třída plastová hmoždinka pro použití v betonu a zdivu k použití v systémech, jako např. fasádních systémech, k upevnění nebo ukotvení prvků, které přispívají k stabilitě systémů ověřeno Systém - 2+ Z /14

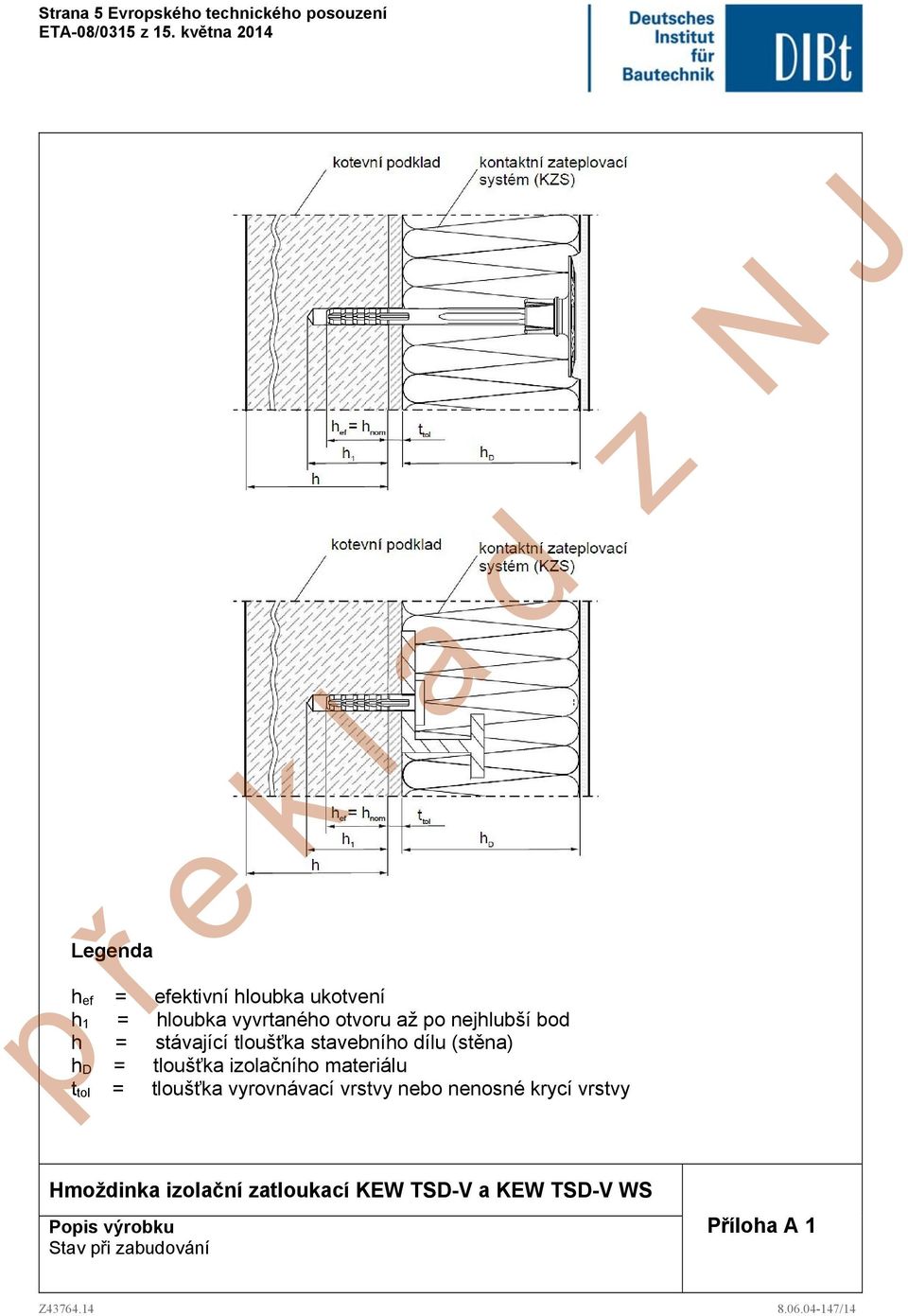

5 Strana 5 Evropského technického posouzení Legenda h ef = efektivní hloubka ukotvení h 1 = hloubka vyvrtaného otvoru až po nejhlubší bod h = stávající tloušťka stavebního dílu (stěna) h D = tloušťka izolačního materiálu t tol = tloušťka vyrovnávací vrstvy nebo nenosné krycí vrstvy Popis výrobku Stav při zabudování Příloha A 1

6 Strana 6 Evropského technického posouzení Popis výrobku Značení a rozměr pouzdra hmoždinky Rozpěrný prvek / speciální hřeb Příloha A 2

7 Strana 7 Evropského technického posouzení Popis výrobku Značení a rozměr pouzdra hmoždinky Rozpěrný prvek / speciální hřeb Příloha A 3

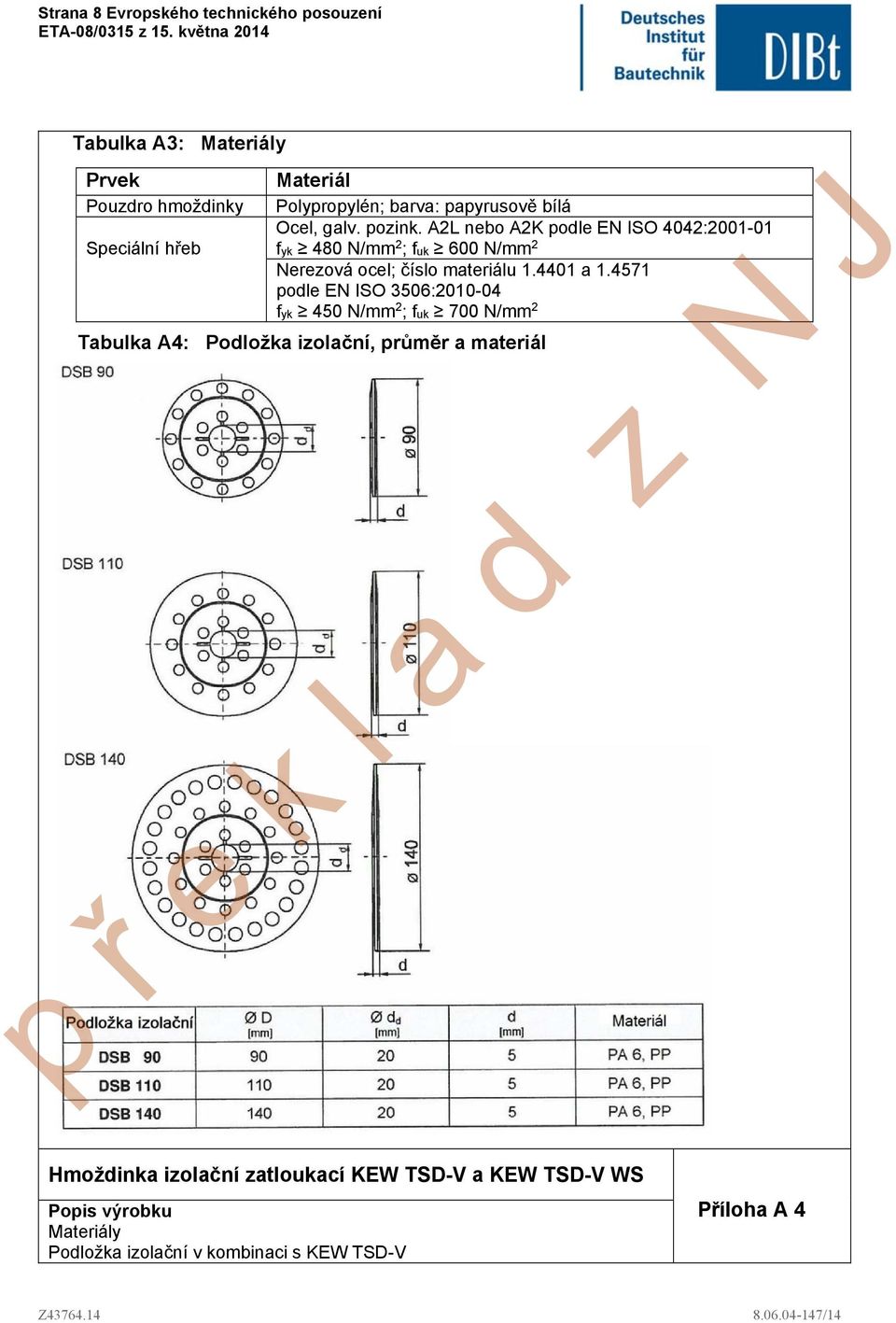

8 Strana 8 Evropského technického posouzení Tabulka A3: Materiály Prvek Pouzdro hmoždinky Speciální hřeb Materiál Polypropylén; barva: papyrusově bílá Ocel, galv. pozink. A2L nebo A2K podle EN ISO 4042: fyk 480 N/mm 2 ; fuk 600 N/mm 2 Nerezová ocel; číslo materiálu a podle EN ISO 3506: fyk 450 N/mm 2 ; fuk 700 N/mm 2 Tabulka A4: Podložka izolační, průměr a materiál Popis výrobku Materiály Podložka izolační v kombinaci s KEW TSD-V Příloha A 4

9 Strana 9 Evropského technického posouzení Specifikace účelu použití Zatížení ukotvení: Hmoždinka se smí brát v úvahu pouze na přenos zatížení sáním větru a nikoliv na přenos vlastní hmotnosti kontaktního tepelně izolačního systému. Kotevní podklad: Normální beton (kategorie použití A) podle Přílohy C 1. Zdivo z plných cihel (kategorie použití B) podle Přílohy C 1. Duté nebo děrované cihly (kategorie použití C) podle Přílohy C 1. U jiných cihel kategorií použití A, B nebo C se smí charakteristická únosnost hmoždinky zjistit pomocí výtažných zkoušek na stavbě podle ETAG 014 znění únor 2011, Příloha D. Rozsah teplot: 0 C až +40 C (max. krátkodobá teplota +40 C a max. dlouhodobá teplota +24 C). Navrhování: Navrhování kotvení se provádí v souladu s ETAG 014 znění únor 2011 za odpovědnosti stavebního inženýra se zkušenostmi v oblasti kotvení a zdiva. S ohledem na kotvená zatížení se vyhotoví ověřitelné výpočty a konstrukční výkresy. Pozice hmoždinek se musí uvést v konstrukčních výkresech. Kotevní prvky se použijí pouze pro vícenásobná upevnění vnějších kontaktních tepelně izolačních systémů. Zabudování: Respektovat metody vrtání otvorů podle Přílohy C 1. Zabudování hmoždinky provádět patřičně vyškoleným personálem pod dohledem stavbyvedoucího. Teplota při zabudování hmoždinky od 0 C do + 40 C. UV-zatížení slunečním zářením nechráněné, tzn. neomítnuté hmoždinky 6 týdnů. Účel použití Podmínky Příloha B 1

10 Strana 10 Evropského technického posouzení Účel použití Montážní parametry Vzdálenosti hmoždinek a rozměry stavebního dílu Příloha B 2

11 Strana 11 Evropského technického posouzení Montážní návod Vyvrtat otvor s ohledem na metody vrtání dle Tabulky C 1 Odstranit vrtný prach z vyvrtaného otvoru Hmoždinku zasunout do vyvrtaného otvoru a do izolantu až po dosednutí talířku. Hmoždinku zatlouci vhodným kladivem Namontováno zároveň s povrchem izolantu Účel použití Montážní návod Příloha B 3

12 Strana 12 Evropského technického posouzení Tabulka C1: Charakteristické únosnosti v tahu N Rk v betonu a zdivu na hmoždinku v kn Kotevní podklad Objemová hmotnost [kg/dm³] Pevnost v tlaku fb [N/mm²] Poznámky Metoda vrtání Beton C12/15 EN 206 1:2000 příklepem Beton C16/20 C50/60 Vápenopísková plná cihla, KS např. podle DIN V106: / EN 771-2:2011 Pálená cihla, Mz např. podle DIN : / EN 771-1:2011 Příčně děrovaná cihla, HLz např. podle DIN : / EN 771-1:2011 tloušťka vnější stěny 12 mm Vápenopísková děrovaná cihla, KS L např. podle DIN V 106: / EN 771-2:2011 tloušťka vnější stěny 22 mm Dutinová tvárnice z lehč. betonu např. podle DIN V : / EN 771-3:2011 1K Hbl , 495x175x248 Příčně děrovaná cihla např. dle ÖNORM B6124: tloušťka vnější stěny 10 mm Plná tvárnice z lehč. betonu, Vbl 2 např. dle DIN V : EN 206 1:2000 Průřez je redukován otvory svisle k úložné ploše až do 15% Průřez je redukován otvory svisle k úložné ploše až do 15% Průřez je redukován otvory svisle k úložné ploše více než 15% a méně než 50% Průřez je redukován otvory svisle k úložné ploše více než 15% viz Příloha C 3 bez bez kladiva příklepem kladiva příklepem kladiva příklepem kladiva bez příklepu bez příklepu příklepu příklepu viz Příloha C 3 příklepem kladiva NRk [kn] 1,2 1,5 1,5 1,5 0,9 1,2 0,6 0,75 0,6 Vlastnosti Charakteristická únosnost v tahu v betonu a zdivu Příloha C 1

13 Strana 13 Evropského technického posouzení Tabulka C 2: Tuhost talířku podle EOTA Technical Report TR 026: Typ hmoždinky Průměr talířku hmoždinky mm Únosnost talířku hmoždinky kn Tuhost talířku kn/mm KEW TSD-V 60 1,75 1,24 Tabulka C3: Chování při posunu Kotevní podklad Beton C12/15 EN 206-1:2000 Beton C16/20 - C50/60 EN 206-1:2000 Vápenopísková plná cihla, KS např. podle DIN V106: / EN 771-2:2011 Pálená cihla, Mz např. podle DIN : / EN 771-1:2011 Příčně děrovaná cihla, HLz např. podle DIN : / EN 771-1:2011 toušťka vnější stěny 12 mm Vápenopísková děrovaná cihla, KSL např. podle DIN V 106: / EN 771-2:2011 tloušťka vnější stěny 22 mm Dutinová tvárnice z lehč. betonu např. dle DIN V : / EN 771-3:2011 1K Hbl , 495x175x248 Příčně děrovaná cihla např. dle ÖNORM B6124: tloušťka vnější stěny 10 mm Plná tvárnice z lehč.betonu, Vbl 2 např. dle DIN V : Objemová hmotnost kg/dm 3 Pevnost v tlaku fb N/mm 2 Tahová síla N kn Posunutí m(n) mm 0,4 0,2 0,5 0, ,5 0, ,5 0, ,3 0, ,4 0, ,2 0, ,25 0, ,2 0,1 Vlastnosti Tuhost talíře a chování při posunu Příloha C 2
