Digitální tlačítkové moduly pro DUO systém TD2100MA

Transkript

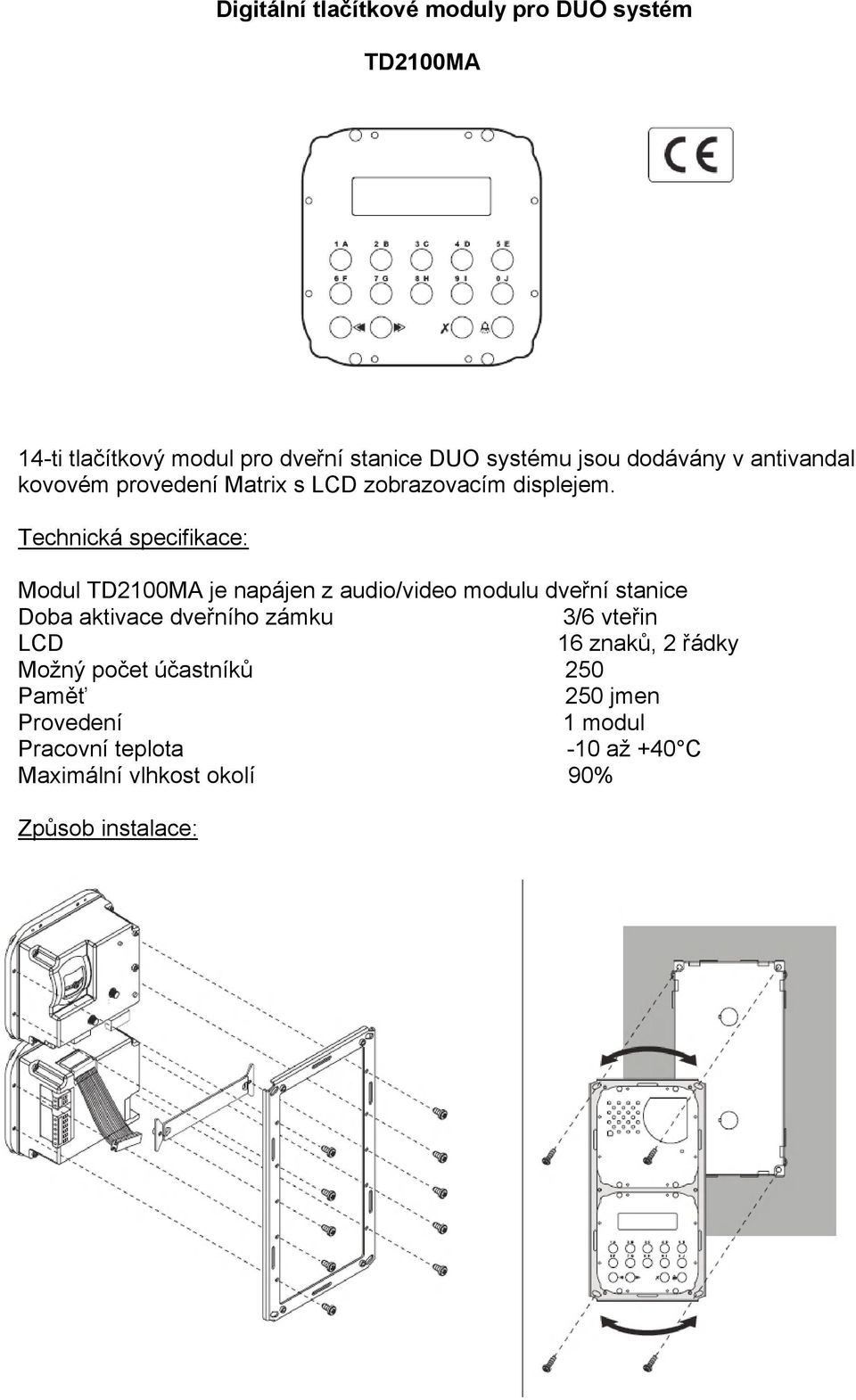

1 Digitální tlačítkové moduly pro DUO systém TD2100MA 14-ti tlačítkový modul pro dveřní stanice DUO systému jsou dodávány v antivandal kovovém provedení Matrix s LCD zobrazovacím displejem. Technická specifikace: Modul TD2100MA je napájen z audio/video modulu dveřní stanice Doba aktivace dveřního zámku 3/6 vteřin LCD 16 znaků, 2 řádky Možný počet účastníků 250 Paměť 250 jmen Provedení 1 modul Pracovní teplota -10 až +40 C Maximální vlhkost okolí 90% Způsob instalace:

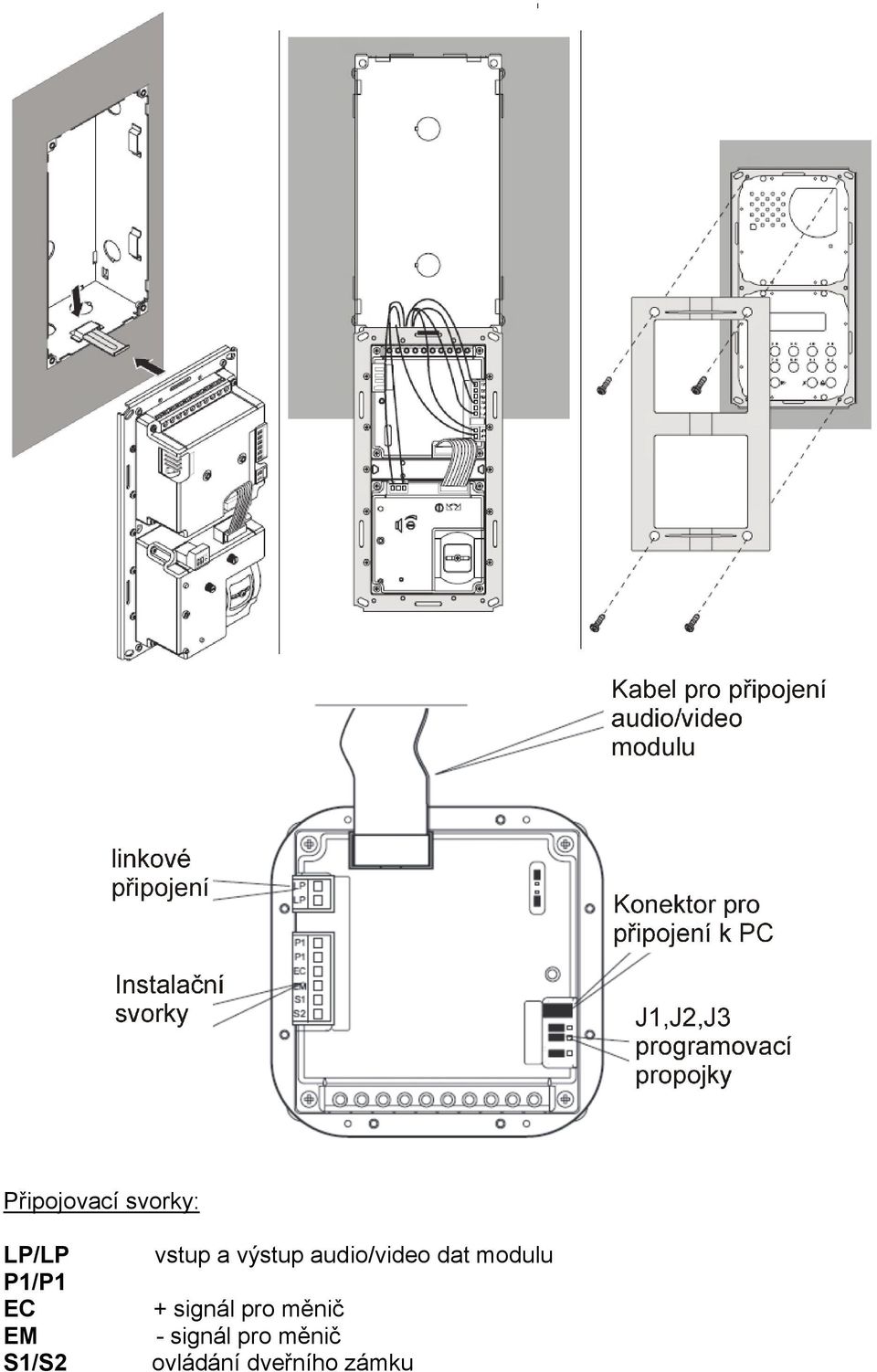

2 Připojovací svorky: LP/LP P1/P1 EC EM S1/S2 vstup a výstup audio/video dat modulu + signál pro měnič - signál pro měnič ovládání dveřního zámku

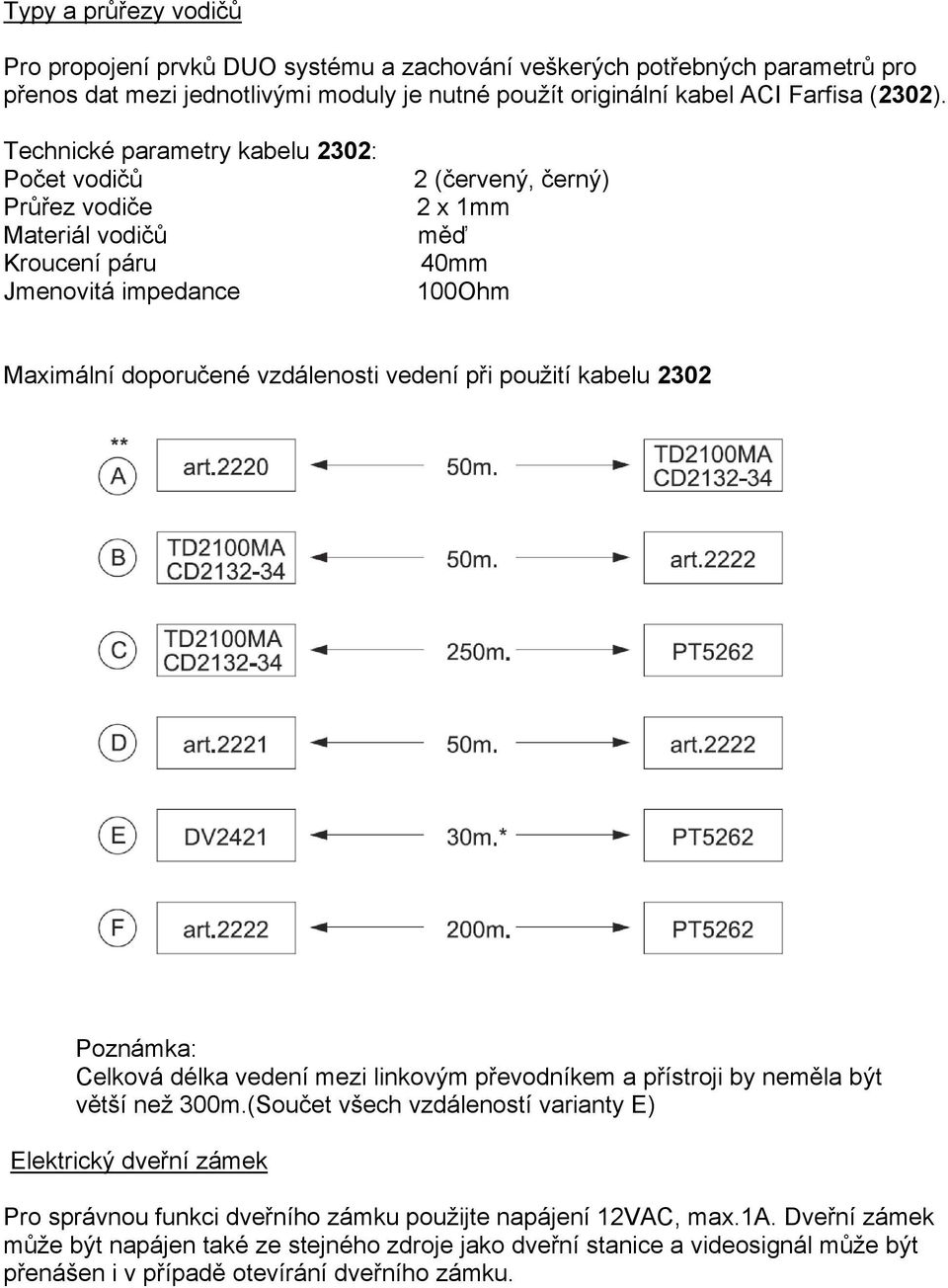

3 Typy a průřezy vodičů Pro propojení prvků DUO systému a zachování veškerých potřebných parametrů pro přenos dat mezi jednotlivými moduly je nutné použít originální kabel ACI Farfisa (2302). Technické parametry kabelu 2302: Počet vodičů Průřez vodiče Materiál vodičů Kroucení páru Jmenovitá impedance 2 (červený, černý) 2 x 1mm měď 40mm 100Ohm Maximální doporučené vzdálenosti vedení při použití kabelu 2302 Poznámka: Celková délka vedení mezi linkovým převodníkem a přístroji by neměla být větší než 300m.(Součet všech vzdáleností varianty E) Elektrický dveřní zámek Pro správnou funkci dveřního zámku použijte napájení 12VAC, max.1a. Dveřní zámek může být napájen také ze stejného zdroje jako dveřní stanice a videosignál může být přenášen i v případě otevírání dveřního zámku.

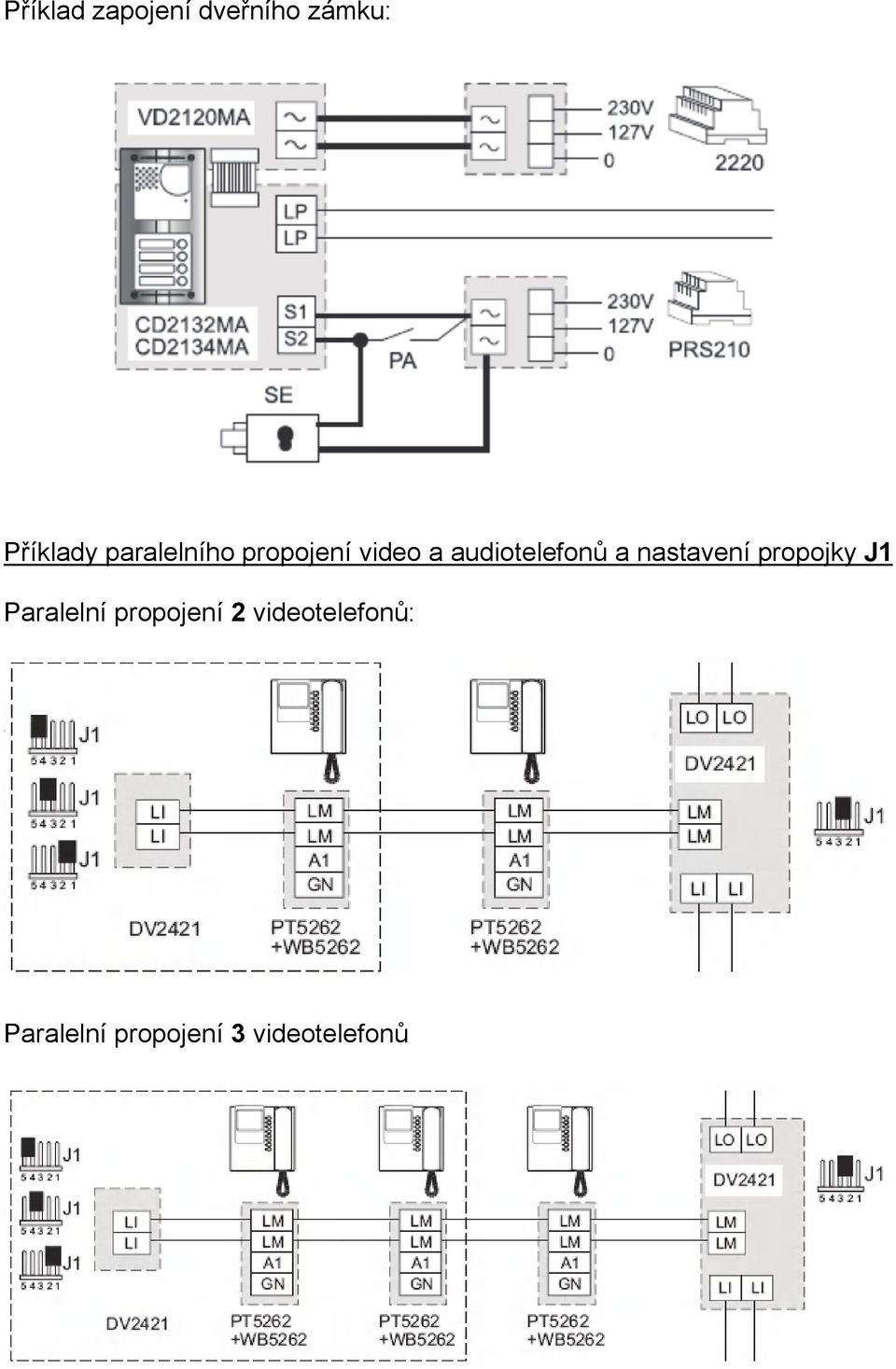

4 Příklad zapojení dveřního zámku: Příklady paralelního propojení video a audiotelefonů a nastavení propojky J1 Paralelní propojení 2 videotelefonů: Paralelní propojení 3 videotelefonů

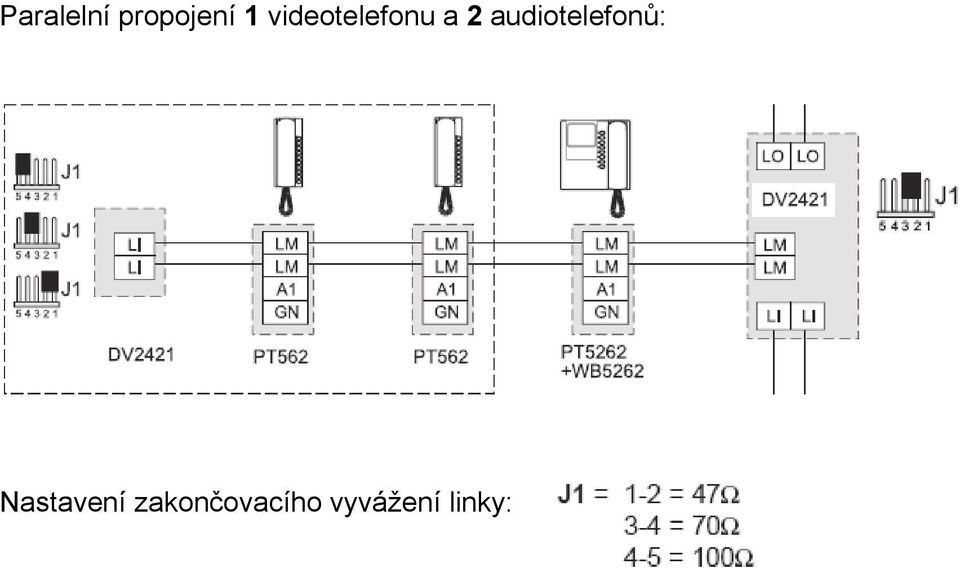

5 Paralelní propojení 1 videotelefonu a 2 audiotelefonů: Nastavení zakončovacího vyvážení linky:

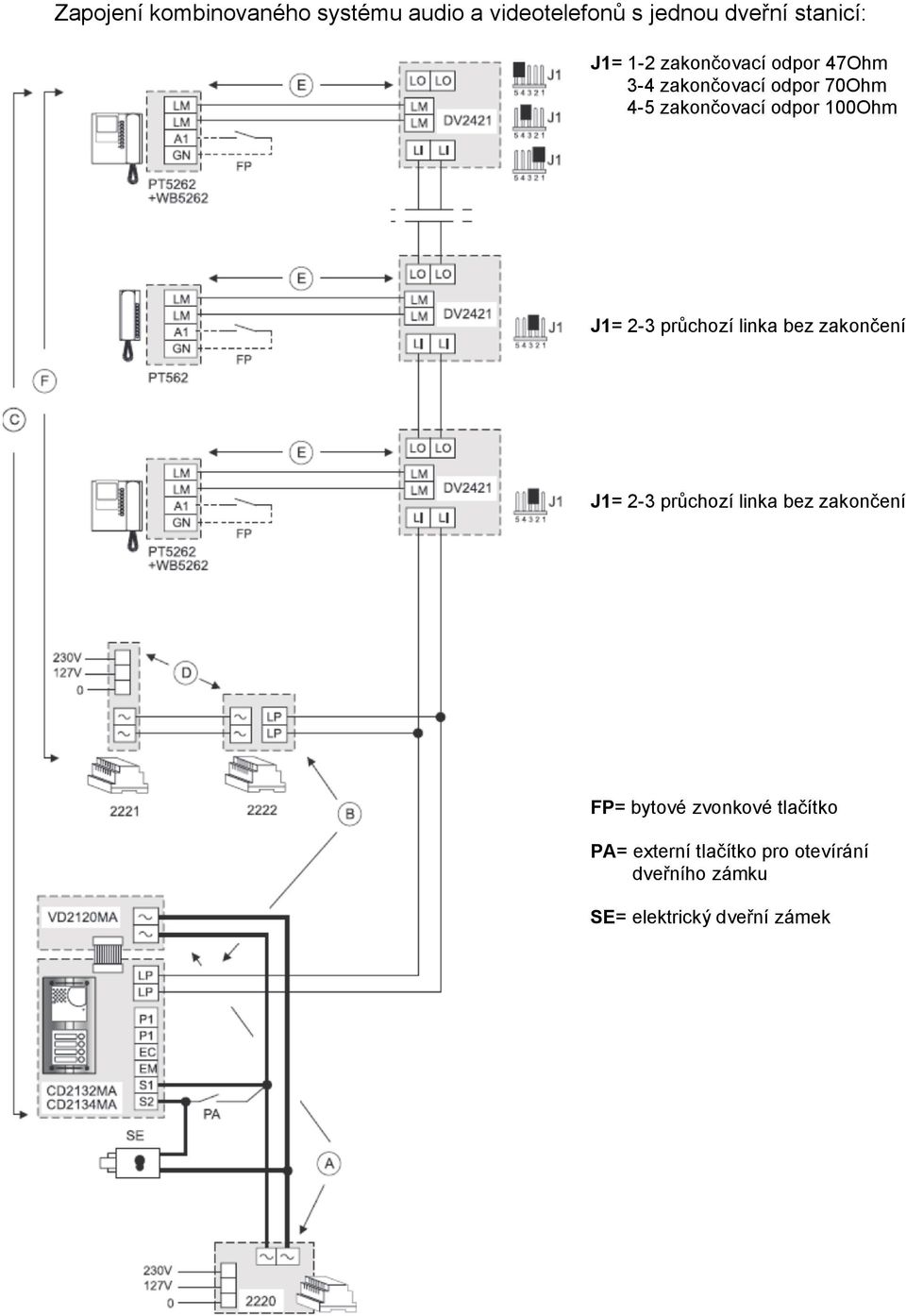

6 Zapojení kombinovaného systému audio a videotelefonů s jednou dveřní stanicí: J1= 1-2 zakončovací odpor 47Ohm 3-4 zakončovací odpor 70Ohm 4-5 zakončovací odpor 100Ohm J1= 2-3 průchozí linka bez zakončení J1= 2-3 průchozí linka bez zakončení FP= bytové zvonkové tlačítko PA= externí tlačítko pro otevírání dveřního zámku SE= elektrický dveřní zámek

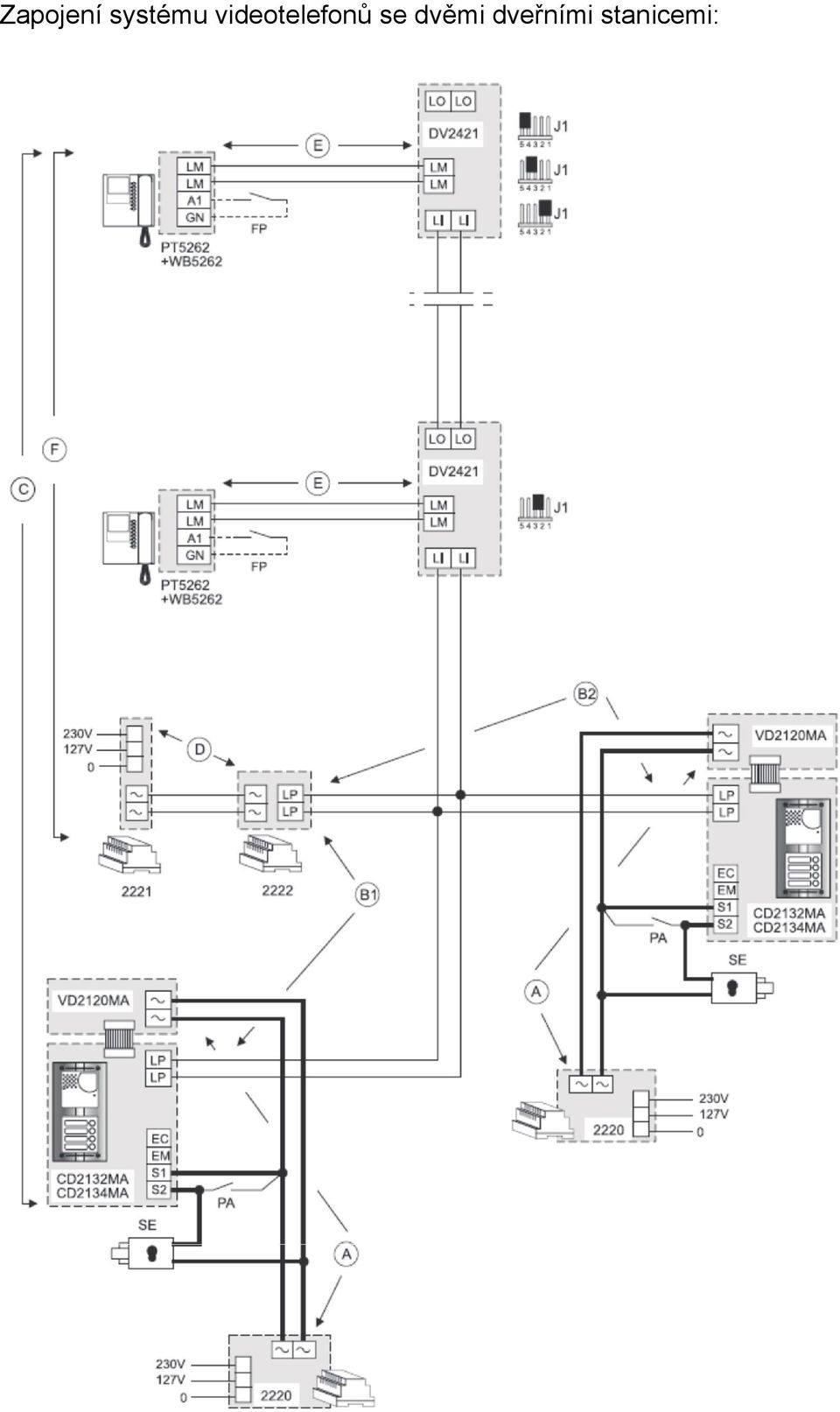

7 Zapojení systému videotelefonů se dvěmi dveřními stanicemi:

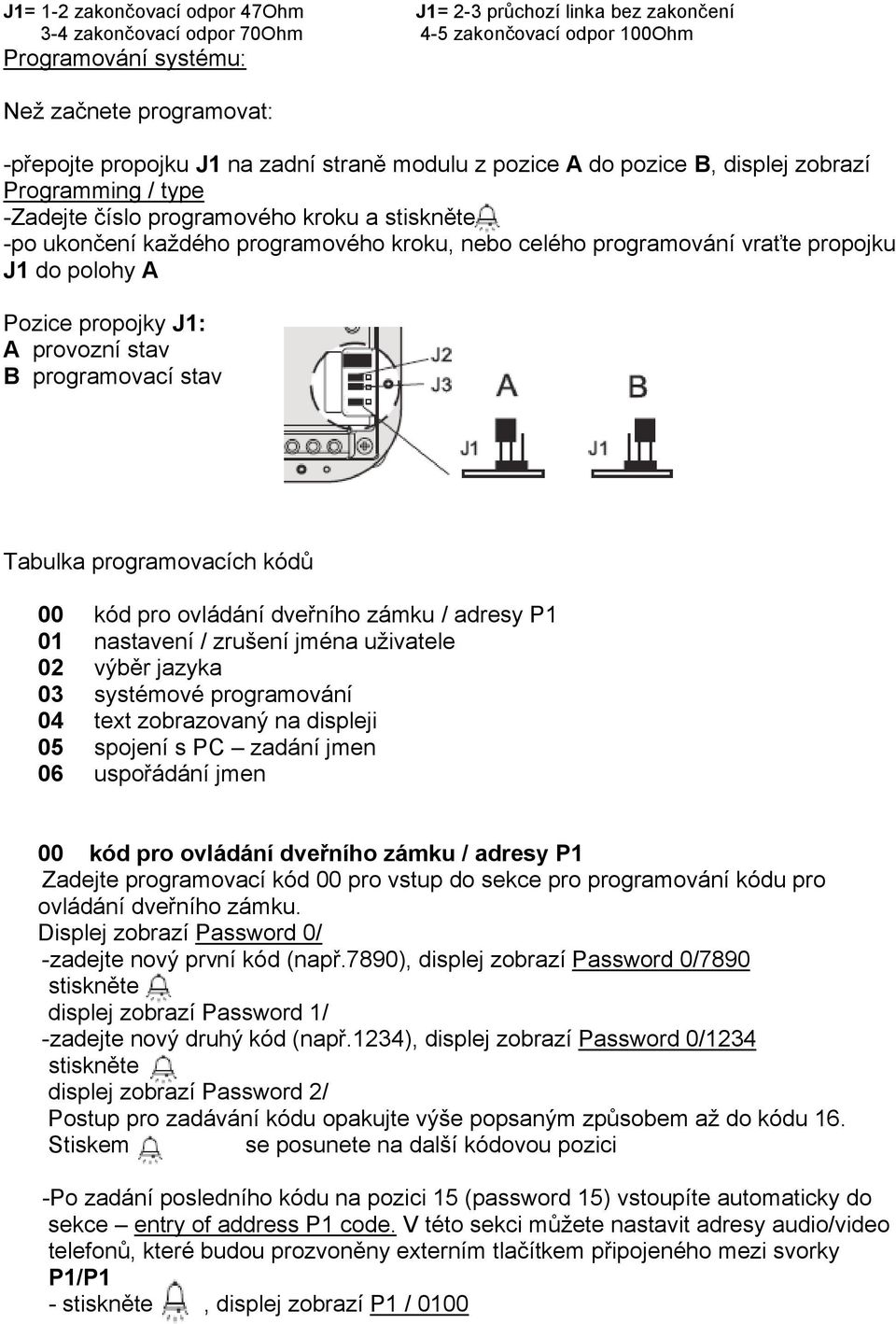

8 J1= 1-2 zakončovací odpor 47Ohm J1= 2-3 průchozí linka bez zakončení 3-4 zakončovací odpor 70Ohm 4-5 zakončovací odpor 100Ohm Programování systému: Než začnete programovat: -přepojte propojku J1 na zadní straně modulu z pozice A do pozice B, displej zobrazí Programming / type -Zadejte číslo programového kroku a stiskněte -po ukončení každého programového kroku, nebo celého programování vraťte propojku J1 do polohy A Pozice propojky J1: A provozní stav B programovací stav Tabulka programovacích kódů 00 kód pro ovládání dveřního zámku / adresy P1 01 nastavení / zrušení jména uživatele 02 výběr jazyka 03 systémové programování 04 text zobrazovaný na displeji 05 spojení s PC zadání jmen 06 uspořádání jmen 00 kód pro ovládání dveřního zámku / adresy P1 Zadejte programovací kód 00 pro vstup do sekce pro programování kódu pro ovládání dveřního zámku. Displej zobrazí Password 0/ -zadejte nový první kód (např.7890), displej zobrazí Password 0/7890 stiskněte displej zobrazí Password 1/ -zadejte nový druhý kód (např.1234), displej zobrazí Password 0/1234 stiskněte displej zobrazí Password 2/ Postup pro zadávání kódu opakujte výše popsaným způsobem až do kódu 16. Stiskem se posunete na další kódovou pozici -Po zadání posledního kódu na pozici 15 (password 15) vstoupíte automaticky do sekce entry of address P1 code. V této sekci můžete nastavit adresy audio/video telefonů, které budou prozvoněny externím tlačítkem připojeného mezi svorky P1/P1 - stiskněte, displej zobrazí P1 / 0100

9 - Pro vymazání hodnoty zadaného kódu stiskněte a zadejte nový kód telefonu, který chcete přiřadit této funkci -Po dalším stisknutí vstoupíte do sekce pro zadání adresy kódové klávesnice, displej zobrazí PE / 0231 V této sekci zadejte adresu modulu dveřní stanice v rozmezí Po zadání hodnoty stiskněte pro potvrzení. V programování se vrátíte na začátek programování sekce 00. -Pro úplné ukončení programování přepojte propojku J1 zpět do pozice A Poznámka: Pro smazání hodnot nastavených v sekcích pro P1 a PE stiskněte a 01 nastavení / zrušení jména uživatele Ke každému uživatelskému jménu můžete zadat max. 32 znaků, z nichž 28 je pro zápis jména a zbývající 4 určují adresu interního audio/video telefonu. Pro zadávání hodnot na displeji můžete použít velká, malá písmena čísla, mezery. Při zadávání jmen postupujte shora dolů a zleva do prava. Po zadání všech znaků jména nové nastavení uložte. Popis tlačítek při zadávání nových hodnot v seznamu jmen: přidržte tlačítko pro posun v seznamu zadaných jmen přidržte tlačítko pro posun kursoru při zadávání jména přidržte tlačítko pro posun kursoru v telefonním seznamu směrem nahoru přidržte tlačítko pro posun kursoru v telefonním seznamu směrem dolů Zadávání nového jména: - přesuňte propojku J1 z polohy A do polohy B - zadejte kód 01, displej zobrazí zobrazí první jméno v seznamu. Pokud nejsou zadána žádná jména, seznam je prázdný - Stiskněte nebo pro určení parametrů pozice č.1, stiskněte pro posun na další pozici a opět tlačítky nebo nastavte parametry. Tímto způsobem naprogramujte všechny požadovaná jména. Po zadání všech položek seznamu jmen stiskněte, displej zobrazí Store user / Yes No, stiskněte pro potvrzení, úpravu jména. Při ukládání displej zobrazuje druhé jméno v pořadí, není-li uloženo, displej je prázdný. Po uložení posledního jména, vraťte propojku J1 z polohy B do polohy A. Displej na několik vteřin zobrazí Waiting a systém se vrátí do provozního režimu, na displeji se zobrazí naprogramovaný text. Po naprogramování 250-ti jmen displej zobrazí Waiting a automaticky uloží vložené hodnoty. Po několika vteřinách pak displej zobrazí Programming / type a můžete pokračovat v dalším programování. Při zadávání jmen můžete dvě, nebo více přiřadit stejným adresám (několik tlačítek zvoní na jeden audio/video telefon).

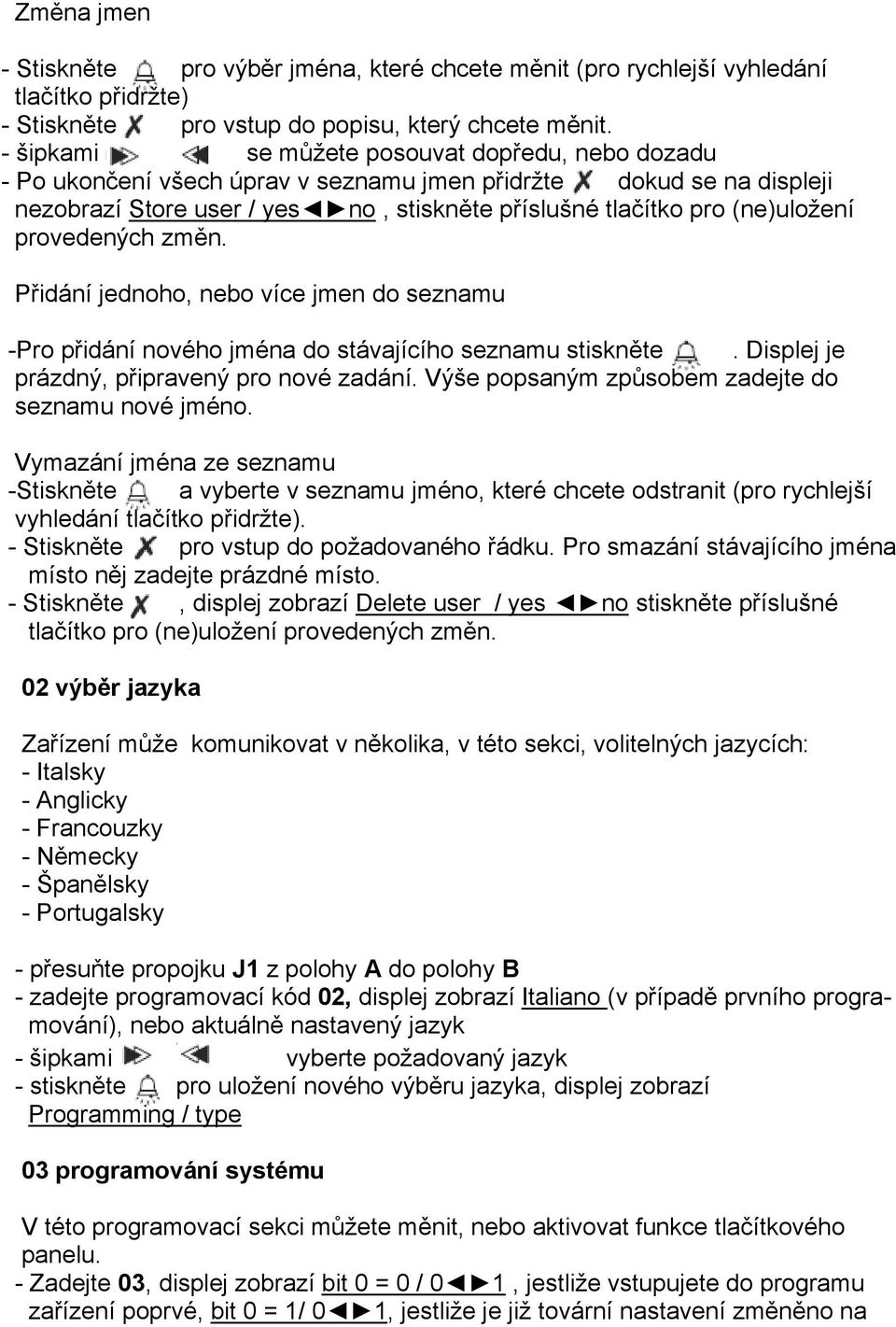

10 Změna jmen - Stiskněte pro výběr jména, které chcete měnit (pro rychlejší vyhledání tlačítko přidržte) - Stiskněte pro vstup do popisu, který chcete měnit. - šipkami se můžete posouvat dopředu, nebo dozadu - Po ukončení všech úprav v seznamu jmen přidržte dokud se na displeji nezobrazí Store user / yes no, stiskněte příslušné tlačítko pro (ne)uložení provedených změn. Přidání jednoho, nebo více jmen do seznamu -Pro přidání nového jména do stávajícího seznamu stiskněte. Displej je prázdný, připravený pro nové zadání. Výše popsaným způsobem zadejte do seznamu nové jméno. Vymazání jména ze seznamu -Stiskněte a vyberte v seznamu jméno, které chcete odstranit (pro rychlejší vyhledání tlačítko přidržte). - Stiskněte pro vstup do požadovaného řádku. Pro smazání stávajícího jména místo něj zadejte prázdné místo. - Stiskněte, displej zobrazí Delete user / yes no stiskněte příslušné tlačítko pro (ne)uložení provedených změn. 02 výběr jazyka Zařízení může komunikovat v několika, v této sekci, volitelných jazycích: - Italsky - Anglicky - Francouzky - Německy - Španělsky - Portugalsky - přesuňte propojku J1 z polohy A do polohy B - zadejte programovací kód 02, displej zobrazí Italiano (v případě prvního programování), nebo aktuálně nastavený jazyk - šipkami vyberte požadovaný jazyk - stiskněte pro uložení nového výběru jazyka, displej zobrazí Programming / type 03 programování systému V této programovací sekci můžete měnit, nebo aktivovat funkce tlačítkového panelu. - Zadejte 03, displej zobrazí bit 0 = 0 / 0 1, jestliže vstupujete do programu zařízení poprvé, bit 0 = 1/ 0 1, jestliže je již tovární nastavení změněno na

11 jiné parametry. - Stiskněte pro výběr 1, nebo pro výběr 0 - stiskněte pro vstup do programování jednotlivých parametrů systému (viz. tabulka programovacích kódů) - po přečtení, přeprogramování poslední programové hodnoty (bit 7) displej zobrazí Programming / type, zadané hodnoty se uloží a můžete pokračovat v dalším programování systému. 04 nastavení textu zobrazovaného displejem v klidovém stavu - zadejte programovací kód 04, pokud text nebyl změněn, displej zobrazí DUO Systém, nebo text, který byl nastaven. - stejným postupem, který je popsán v části o změně jména, změňte text - stiskněte pro ukončení programování, displej zobrazí Programming / type 05 Načtení seznamu jmen z PC Pokud nechcete zadávat hodnoty do seznamu jmen ručně z klávesnice, můžete je do zařízení nahrát z PC. - Tato funkce je podporována výhradně na požádání dodávaným systémovým softwarem. - Propojte tlačítkový modul (konektorem stereo jack) se sériovým portem PC. - Přepojte propojku J2 a J3 z polohy A do polohy B

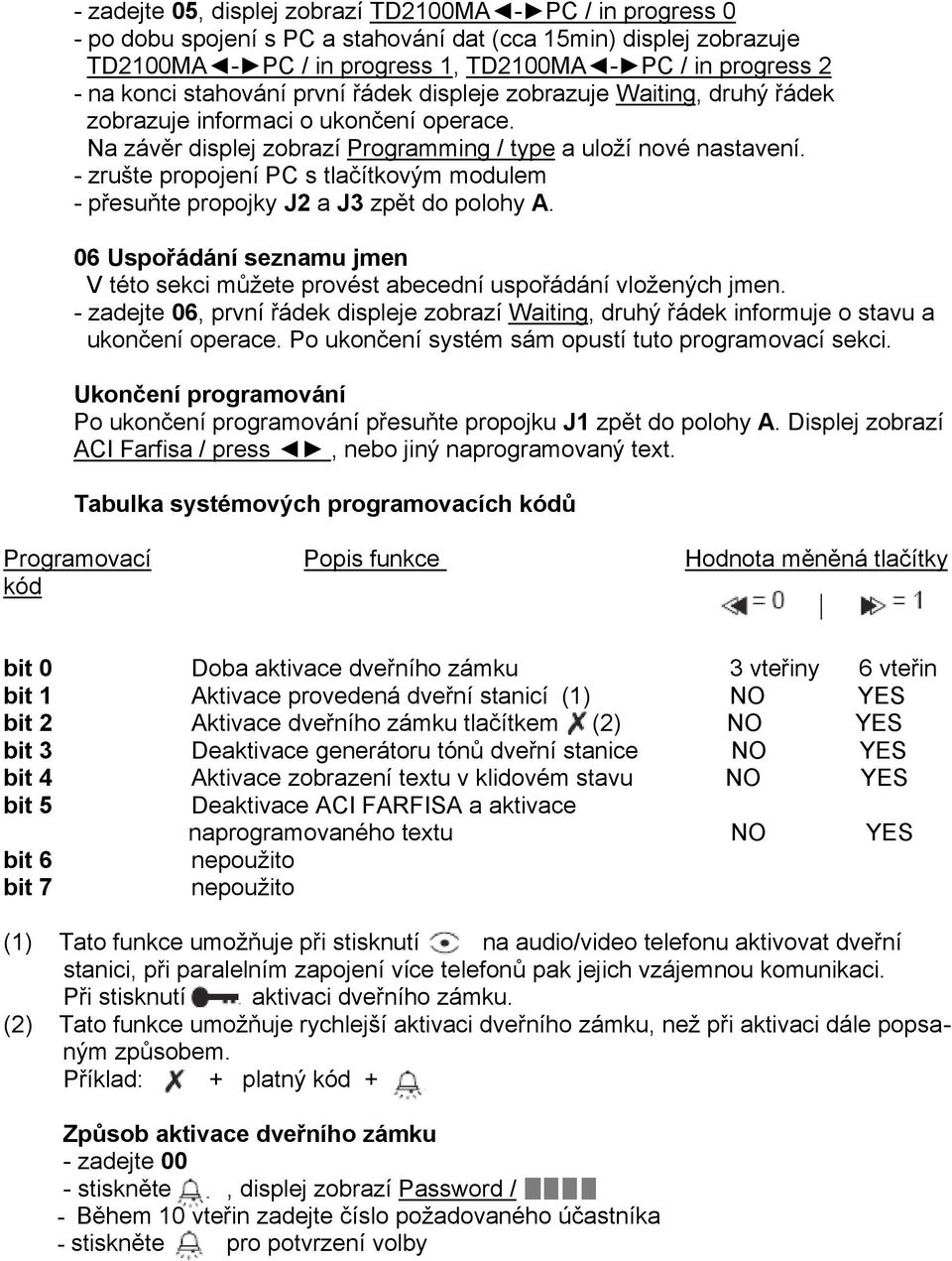

12 - zadejte 05, displej zobrazí TD2100MA - PC / in progress 0 - po dobu spojení s PC a stahování dat (cca 15min) displej zobrazuje TD2100MA - PC / in progress 1, TD2100MA - PC / in progress 2 - na konci stahování první řádek displeje zobrazuje Waiting, druhý řádek zobrazuje informaci o ukončení operace. Na závěr displej zobrazí Programming / type a uloží nové nastavení. - zrušte propojení PC s tlačítkovým modulem - přesuňte propojky J2 a J3 zpět do polohy A. 06 Uspořádání seznamu jmen V této sekci můžete provést abecední uspořádání vložených jmen. - zadejte 06, první řádek displeje zobrazí Waiting, druhý řádek informuje o stavu a ukončení operace. Po ukončení systém sám opustí tuto programovací sekci. Ukončení programování Po ukončení programování přesuňte propojku J1 zpět do polohy A. Displej zobrazí ACI Farfisa / press, nebo jiný naprogramovaný text. Tabulka systémových programovacích kódů Programovací Popis funkce Hodnota měněná tlačítky kód bit 0 Doba aktivace dveřního zámku 3 vteřiny 6 vteřin bit 1 Aktivace provedená dveřní stanicí (1) NO YES bit 2 Aktivace dveřního zámku tlačítkem (2) NO YES bit 3 Deaktivace generátoru tónů dveřní stanice NO YES bit 4 Aktivace zobrazení textu v klidovém stavu NO YES bit 5 Deaktivace ACI FARFISA a aktivace naprogramovaného textu NO YES bit 6 nepoužito bit 7 nepoužito (1) Tato funkce umožňuje při stisknutí na audio/video telefonu aktivovat dveřní stanici, při paralelním zapojení více telefonů pak jejich vzájemnou komunikaci. Při stisknutí aktivaci dveřního zámku. (2) Tato funkce umožňuje rychlejší aktivaci dveřního zámku, než při aktivaci dále popsaným způsobem. Příklad: + platný kód + Způsob aktivace dveřního zámku - zadejte 00 - stiskněte, displej zobrazí Password / - Během 10 vteřin zadejte číslo požadovaného účastníka - stiskněte pro potvrzení volby
