Elcometer 215 Přístroj k měření teploty a vyhodnocování vypalovacího procesu ve vypalovacích pecích

Transkript

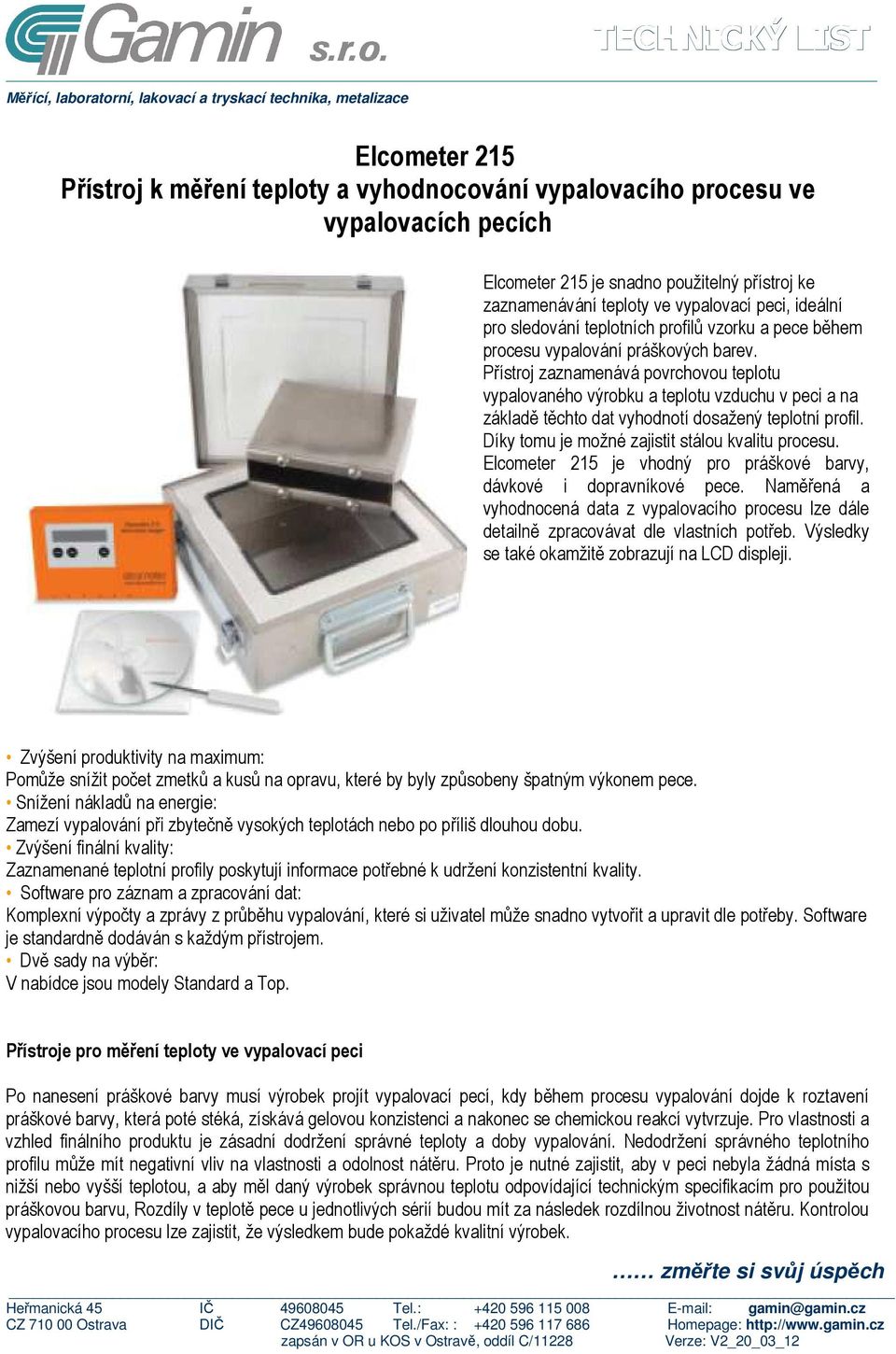

1 Elcometer 215 Přístroj k měření teploty a vyhodnocování vypalovacího procesu ve vypalovacích pecích Elcometer 215 je snadno použitelný přístroj ke zaznamenávání teploty ve vypalovací peci, ideální pro sledování teplotních profilů vzorku a pece během procesu vypalování práškových barev. Přístroj zaznamenává povrchovou teplotu vypalovaného výrobku a teplotu vzduchu v peci a na základě těchto dat vyhodnotí dosažený teplotní profil. Díky tomu je možné zajistit stálou kvalitu procesu. Elcometer 215 je vhodný pro práškové barvy, dávkové i dopravníkové pece. Naměřená a vyhodnocená data z vypalovacího procesu lze dále detailně zpracovávat dle vlastních potřeb. Výsledky se také okamžitě zobrazují na LCD displeji. Zvýšení produktivity na maximum: Pomůže snížit počet zmetků a kusů na opravu, které by byly způsobeny špatným výkonem pece. Snížení nákladů na energie: Zamezí vypalování při zbytečně vysokých teplotách nebo po příliš dlouhou dobu. Zvýšení finální kvality: Zaznamenané teplotní profily poskytují informace potřebné k udržení konzistentní kvality. Software pro záznam a zpracování dat: Komplexní výpočty a zprávy z průběhu vypalování, které si uživatel může snadno vytvořit a upravit dle potřeby. Software je standardně dodáván s každým přístrojem. Dvě sady na výběr: V nabídce jsou modely Standard a Top. Přístroje pro měření teploty ve vypalovací peci Po nanesení práškové barvy musí výrobek projít vypalovací pecí, kdy během procesu vypalování dojde k roztavení práškové barvy, která poté stéká, získává gelovou konzistenci a nakonec se chemickou reakcí vytvrzuje. Pro vlastnosti a vzhled finálního produktu je zásadní dodržení správné teploty a doby vypalování. Nedodržení správného teplotního profilu může mít negativní vliv na vlastnosti a odolnost nátěru. Proto je nutné zajistit, aby v peci nebyla žádná místa s nižší nebo vyšší teplotou, a aby měl daný výrobek správnou teplotu odpovídající technickým specifikacím pro použitou práškovou barvu, Rozdíly v teplotě pece u jednotlivých sérií budou mít za následek rozdílnou životnost nátěru. Kontrolou vypalovacího procesu lze zajistit, že výsledkem bude pokaždé kvalitní výrobek.

2 Technická specifikace Popis Elcometer 215 Standard Elcometer 215 Top Počet měřících kanálů 6, typ K Rozsah měření -200 C až 1300 C Provozní teplota -30 C až 65 C Přesnost měření 5ºC to 500ºC: ±0.5ºC; >500ºC: ±1.0ºC Podrobnost (rozlišení měření) 0,1 C Interval měření Lze nastavit; od 8 za sekundu do 1 za hodinu Paměťový záznam Až údajů nebo 8 výrobních sérií Napájení 2 baterie AA Datový výstup USB / PLC3 Teplotní charakteristiky Ochranný box bez odvodu tepla 100 C po dobu 140 min 150 C po dobu 80 min 200 C po dobu 60 min 250 C po dobu 50 min Ochranný box s odvodem tepla 100 C po dobu 340 min 150 C po dobu 195 min 200 po dobu 130 min 250 C po dobu 100 min Rozměry (pouze přístroj) 153 x 101 x 23 mm Rozměry (přístroj + ochranný box) 245 x 245 x 115 mm Hmotnost (pouze přístroj) 450 g Hmotnost (přístroj + ochranný box) 4 kg 6 kg Objednací číslo G S G T Obsah dodávky Přístroj Elcometer 215 k měření teploty vypalování, ochranný box, software Elcometer 215, USB kabel, transportní kufřík, 2 AA baterie, návod k obsluze Přístroj Elcometer 215 k měření teploty vypalování, ochranný box s odvodem tepla, software Elcometer 215, USB kabel, transportní kufřík, 2 AA baterie, návod k obsluze Teplotní sondy pro Elcometer 215 jsou dodávány samostatně. Objednávejte dle přehledu na následující straně. Náhradní díly a příslušenství Popis Identifikační kroužky k rozlišení sond sada mosazných kroužků s číslicemi 1 6, průměr 27 mm, poniklovaný ocelový řetízek slouží k odlišení jednotlivých sond zapojených k přístroji Ochranný box pro Elcometer 215, sada Standard Ochranný box pro Elcometer 215, sada Top (bez odvodu tepla) Odvod tepla pro Elcometer 215, sada Top Propojovací USB kabel: přístroj - PC Propojovací kabel mezi přístrojem a HP tiskárnou lze použít pro HP tiskárny s USB konektorem a podporou protokolu PCL3 Objednací číslo T T T T T T Teplotní sondy pro Elcometer 215 V nabídce je široký sortiment teplotních čidel typu K s volitelnou délkou kabelu 1,5 m, 3 m nebo 6 m. S přístrojem Elcometer 215 lze najednou používat až 6 čidel. Dokonalý kontakt s povrchem Malá velikost a upravený tvar, aby nedošlo k ovlivnění teploty vzorku. Sondy mají kabel s teflonovým povrchem, který je mimořádně odolný, vysoce flexibilní a snadno se čistí. Pro všechny sondy je nepřetržitá maximální teplota 250ºC.

3 Popis Sondy pro Elcometer 215 Objednací číslo / délka kabelu 1,5 m 3 m 6 m Vzduchová sonda se T T T svorkou Vzduchová sonda s magnetem T T T Povrchová sonda se svorkou T T T Povrchová sonda s magnetem T T T Kombinovaná sonda Lze ji použít jako vzduchovou s magnetem, povrchovou s magnetem, vzduchovou se svorkou nebo povrchovou se svorkou. T T T

4 Software Elcometer 215 Přístroj Elcometer 215 je dodávám spolu s programem, který byl navržen přímo pro procesy vypalování práškových barev. Ihned po ukončení procesu lze zjistit, zda byla barva správně vypálena. Výběr z 5 jazyků: angličtina, francouzština, němčina, španělština, italština. Lze určit horní a spodní meze dle specifikací dodavatelů práškových barev. Možnost doplnit další důležité údaje jako nastavení termostatu, rychlost posuvu ve vypalovací peci, typ barvy, údaje o zákazníkovi, a další, a vytisknout tak kompletní protokol jakosti Lze připojit k HP tiskárně pro okamžitý tisk výsledků* Funkce User Settings Wizard slouží k uživatelskému nastavení a umožňuje snadno přidávat další údaje jako vzorkovací frekvence, typ barvy, jednotky teploty, specifikace vypalování, názvy sond, datum a čas. Snadné vytvoření vlastní databáze barev a specifikací jejich vypalování. Funkce Download Logger Wizard pro snadné stahování dat. Všechny protokoly měření lze také snadno odeslat em přímo z programu. Veškeré protokoly si můžete upravit dle Vašich požadavků tak, aby se v nich automaticky zobrazovalo jméno, adresa, logo a odkaz na webové stránky. Pokročilé výpočetní funkce spolu s podrobnými záznamy o procesu pomáhají rychle vyhodnotit každou část vypalovacího procesu a výkon vypalovací pece, a na jejich základě pak lze upravit rychlost linky nebo teplotu v peci. Každý soubor dat lze prohlížet a analyzovat v nejrůznějších formátech. *Pro tisk je nutná tiskárna s možností emulace PCL3 a propojovací kabel USB. Tuto funkci podporuje řada tiskáren HP. Na podrobnosti se informujte u svého dodavatele.

5 Související produkty Elcometer 319 Digitální teploměr vlhkoměr Na výběr ze dvou modelů Standard a Top, pro měření a záznam všech klimatických podmínek, které jsou nutné k posouzení, zda je možné nátěrovou hmotu nanést. Elcometer 456 Digitální tloušťkoměr s technologií Bluetooth Nová verze tloušťkoměru Elcometer 456 má větší displej pro jednodušší čtení dat a jednodušší kalibraci. Pro zrychlení měření také využívá technologii Bluetooth pro rychlý bezdrátový přenos do programu ElcoMaster, který je ideálním nástrojem pro archivaci a vytváření zpráv o měření. Elcometer 1506 Cylindrický ohyb přes trn Mechanický přístroj pro vyhodnocování účinků ohybu na elasticitu, přilnavost a roztažitelnost nátěru na plechu; podobný přístroji Elcometer Elcometer 407 Statistický leskoměr Přístroj pro měření lesku pod úhly 20, 60 a 85. Lze jej připojit programu Elcometer NovoSoft a v něm data dále zpracovávat a archivovat. Elcometer 214 Bezdotykový IR teploměr Lehký, kompaktní a snadno použitelný přístroj pro bezkontaktní měření teploty, s měřícím rozsahem od 32 C do 420 C. Díky úzkému paprsku lze přesně měřit i teplotu malých předmětů od velikosti 13mm
